Producttype	Hellende afzuigkap
Merk	ROSIERES
Model	RDG9DCK3B
Voeding	220-240 V ~ 50 Hz
Motorvermogen	Hoog vermogen (niet gespecificeerd)
Aantal snelheden	3 snelheden + booster
Verlichting	LED, max 1.5 W
Type vetfilter	Wasbaar vetfilter (aluminium)
Actief koolstoffilter	Optioneel, voor recirculatie
Afvoerdiameter	150 mm
Minimale afstand boven de kookplaat	65 cm
Maximale afstand boven de kookplaat	75 cm
Elektrische klasse	Klasse I (aardverplichting)
Hoofdmateriaal	Glas en metaal
Type bediening	Achtergrondverlichte knoppen of touch, afhankelijk van versie
Timer	Ja, tot 60 minuten
Reinigingsalarm	Ja, na 14 bedrijfsuren
Installatie	Externe afvoer of recirculatie
Inbegrepen accessoires	Schoorstenen, beugels, luchtafbuiger, schroeven, pluggen
Maximum aantal kookzones erboven	4 kookzones
Gebruik	Alleen huishoudelijk gebruik

Veelgestelde vragen - RDG9DCK3B ROSIERES

Hoe reinigt u het vetfilter?

Het vetfilter moet elke maand worden gereinigd. Gebruik een huishoudelijk reinigingsmiddel en een zachte doek. Een verzadigd filter kan brandgevaar veroorzaken en de zuigkracht verminderen.

Hoe vervangt u het actieve koolstoffilter?

Het actieve koolstoffilter wordt gebruikt in recirculatiemodus. Om het te vervangen, verwijdert u eerst het vetfilter, draait u het koolstoffilter met de klok mee om het vast te zetten. Vervang het minstens een keer per jaar.

Hoe de LED-lamp vervangen?

Koppel de afzuigkap los, verwijder de schroeven van de glasplaat, koppel de fittingen los en vervang de hele lamp, fitting en kabel (LED max 1,5W). Monteer in omgekeerde volgorde.

Wat te doen als de afzuigkap sterk trilt?

Controleer of de ventilator niet vastzit en of de motor goed vastzit. Zorg er ook voor dat de afzuigkap correct op de muurbeugel is geïnstalleerd. Als het probleem aanhoudt, neem dan contact op met een professional.

Waarom is de zuigkracht zwak?

De afstand tussen de afzuigkap en de kookplaat is mogelijk te groot. Pas deze aan tussen 65 en 75 cm. Controleer ook of de filters niet verzadigd zijn en of het afvoerkanaal niet verstopt is.

Hoe stelt u de timer in?

Wanneer de afzuigkap werkt, druk op de timer knop om de aftelling te starten. Elke druk voegt een minuut toe (max 60 minuten). Het LCD-scherm toont het timersymbool en de resterende tijd.

Hoe stelt u de tijd in op het LCD-scherm?

In de standby-modus (motor uit), druk op de timer knop om de instelling binnen te gaan. Gebruik de snelheidsknop om de uren in te stellen en de verlichtingsknop voor de minuten.

Wat is de boosterfunctie?

De boosterfunctie activeert de maximale snelheid gedurende 5 minuten om snel grote rook- of dampwolken af te voeren. Om deze te activeren, druk op de speciale toets (afhankelijk van model). Na 5 minuten keert de afzuigkap terug naar de vorige snelheid.

Kan de afzuigkap boven een gasfornuis worden geïnstalleerd?

Ja, maar zorg voor een afstand tussen 65 en 75 cm en dat de ruimte goed geventileerd is. De afgevoerde lucht mag niet worden afgevoerd in een kanaal dat wordt gebruikt voor verbrandingsgassen.

Wat te doen als de verlichting werkt maar de ventilatie niet?

Dat kan erop wijzen dat de ventilator vastzit of dat de motor beschadigd is. Schakel de afzuigkap uit en roep een professional in voor reparatie.

GEBRUIKSAANWIJZING RDG9DCK3B ROSIERES

Wij danken u dat u voor deze afzuigkap koos.

Lees de inhoud van dit boekje eerst grondig door, want het bevat belangrijke informatie voor een veilige installatie, gebruik en onderhoud.

De afzuigkap is gemaakt van materialen van hoge kwaliteit en met een gestroomlijnd design. Het toestel is uitgerust met een elektrische motor met een grote kracht en een centrifugeventilator en het biedt ook een sterke zuigkracht, weinig geluid, anti-vetfilters en een gemakkelijke installatie van het toestel.

CE

Door het plaatsen van de

onze eigen verantwoordelijkheid,

gezondheid en milieu-eisen gesteld in de regelgeving voor dit product.

markering op dit product, verklaren wij, op

naleving van alle Europese veiligheid,

VEILIGHEIDSVOORSCHRIFTEN

Laat kinderen niet met het toestel spelen.

De afzuigkap is bestemd voor huishoudelijk gebruik en is niet geschikt voor de barbecue en voor commerciële doeleinden.

De afzuigkap en de filters moeten regelmatig onderhouden worden voor een efficiënte werking.

Onderhoud de afzuigkap zoals uitgelegd in de gebruiksaanwijzing en houd het toestel ver van vuur.

Vermijd het rechtstreeks bakken op het kookfornuis.

Laat de keuken goed ventileren.

Voordat u de afzuigkap gebruikt, controleert u dat het netsnoer niet beschadigd is. Een beschadigd netsnoer moet worden vervangen door een gekwalificeerde dienstpersoon.

Er moet voldoende ventilatie zijn in de ruimte wanneer de afzuigkap tegelijkertijd met gastoestellen of andere brandstoffen werkt.

De lucht mag niet worden afgevoerd naar een rookkanaal dat wordt gebruikt voor het afzuigen van rook van apparaten met brandend gas of andere brandstoffen.

Richtlijnen betreffende de afvoer van lucht moeten worden gevolgd.

Het toestel kan niet worden gebruikt door personen (kinderen inbegrepen) met lage fysische, sensorische en mentale capaciteiten, gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of worden begeleid door een volwassen persoon voor het gebruik van het apparaat en dit voor hun veiligheid.

Zorg ervoor dat kinderen niet met het toestel spelen.

Gebruik geen flambe onder het toestel.

De afzuigkap is niet geschikt voor kookplaten met meer dan 4 branders.

• Dit moet voldoende ventilatie van de ruimte zijn wanneer de afzuigkap tegelijkertijd wordt gebruikt met apparaten die gas of andere brandstoffen verbranden (niet van toepassing op apparaten die alleen de lucht terug de kamer in blazen);
• De details betreffende de methode en frequentie van reiniging.
• Er is brandgevaar als de reiniging niet volgens de instructies wordt uitgevoerd; - vlam niet onder de afzuigkap;
• VOORZICHTIG: toegankelijke delen kunnen heet worden bij gebruik met kooktoestellen.

Gevaar voor elektrische schokken

De stekker van dit apparaat enkel in een goed geaard stopcontact plaatsen. In geval van twijfel advies inwinnen van een gekwalificeerde technicus. Als u deze instructies niet opvolgt kan dit leiden tot de dood, vuur of een elektrische schok.

Alle installatiewerkzaamheden moeten worden uitgevoerd door een bevoegd persoon of gekwalificeerd elektricien. Controleer voordat u de netvoeding aansluit of de netvoeding is aangesloten of de spanning overeenkomt met de spanning op het typeplaatje.

Directe verbinding

Het apparaat moet rechtstreeks op het lichtnet worden aangesloten met behulp van een omnipolaire stroomonderbreker met een minimale opening van 3 mm tussen de contacten.

De installateur moet ervoor zorgen dat de juiste elektrische aansluiting heeft gemaakt en dat deze voldoet aan het bedradingsschema.

Controleer de stekker en het netsnoer regelmatig op beschadigingen. Als het netsnoer beschadigd is, moet het worden vervangen door een speciaal snoer of montage verkrijgbaar bij de fabrikant of diens serviceagent.

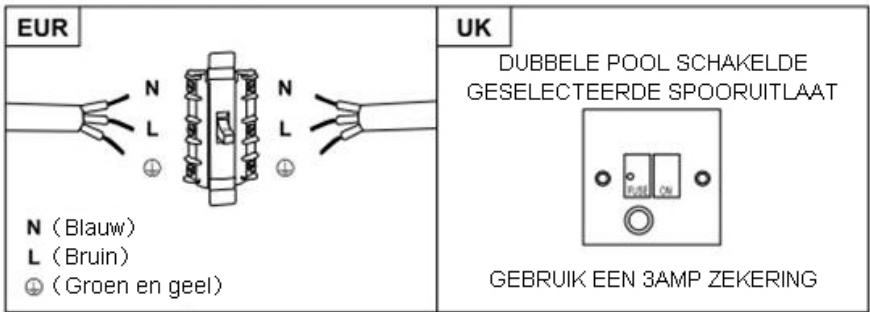

WAARSCHUWING: Dit is een Klasse I-apparaat en MOET worden geaard

Dit apparaat wordt geleverd met een 3-aderige netkabel, gekleurd als volgt:

Groen en geel = E of Aarde

De zekering moet een vermogen hebben van 3 Ampère.

Standaard Installatie - Accessoires Lijst

Spec.	Illustratie	Hoeveelheid
Omhulsel		1
Bovenstuk schouw 500mm		1
Onderstuk schouw 500mm		1
Console voor onderstuk schouw		1
Console voor bovenstuk schouw		1
Plaat met haakjes		1
φ8 pluggen φ8×φ6 Witte kleur		9
Schroeven ST4.0×30		9
φ7.2 Schroeven ST4.0×8		2

Indien u beschikt over een uitgang naar buiten, dan kunt u uw afzuigkap installeren zoals hieronder afgebeeld, met een afzuigkanaal (email, aluminium, flexibele buis of ontvlambaar materiaal met een binnendiameter van 150 mm), aansluiten.

1. Voordat u de afzuigkap aanlegt, moet het toestel uitgeschakeld worden en de stekker uit het stopcontact worden gehaald.

1. De afzuigkap moet op een afstand van 65 tot 75 cm boven de kookplaat worden geplaatst.

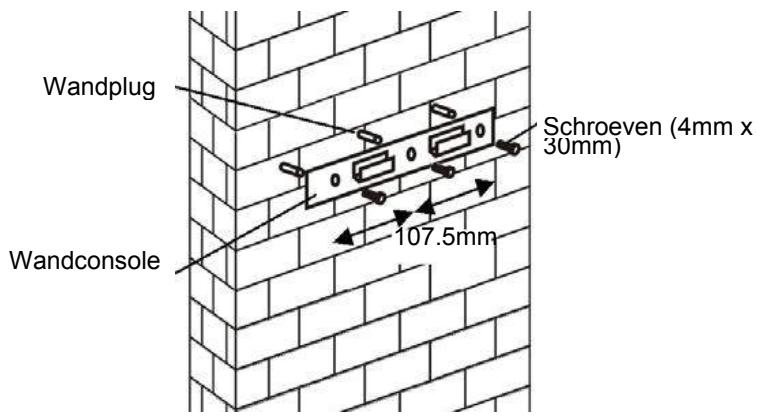

1. Boor gaten van 3 x 8 mm voor de console. Maak de console stevig vast aan de wand via de bijgeleverde schroeven.

Voor schuine modellen

• Hiervoor moeten er 2 x 8 mm extra gaten, bevestigingsschroeven en afdichtingsschroeven geboord worden voor de installatie.

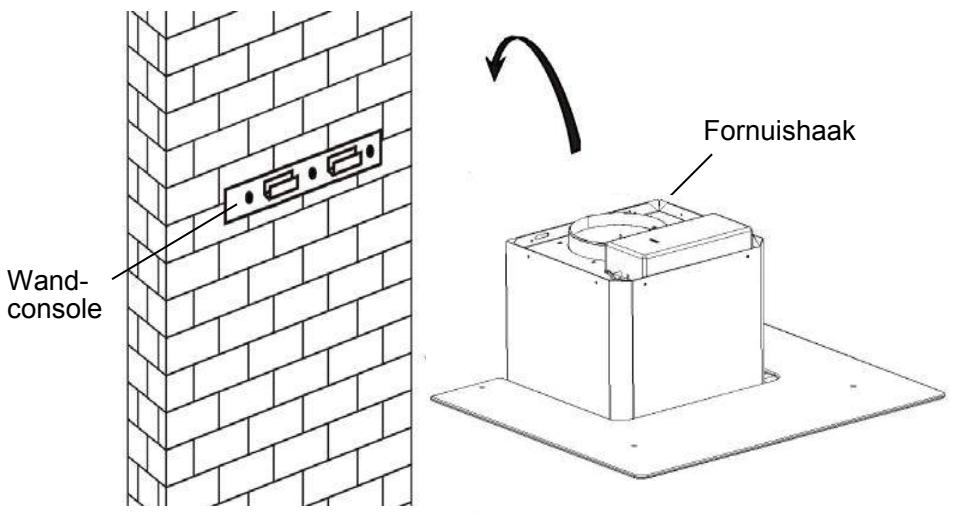

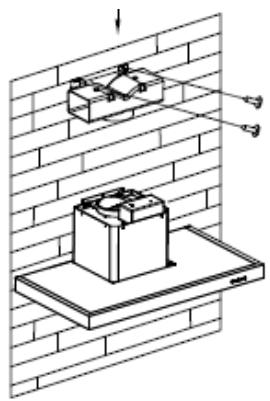

1. Plaats de afzuigkap en maak hem vast aan de wand dankzij de wandconsole.

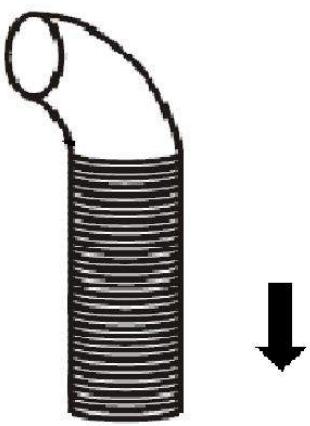

1. Bevestig de terugslagklep aan de luchtuitgang van de afzuigkap. Maak de uitlaatbuis vast aan de terugslagklep. (Zie afbeelding hieronder).

Uitlaatbuis

Afzuigkap

6.

i. Plaats het glas op de bovenkant van de afzuigkap. ii. Maak het glas vast met behulp van de 4 bijgeleverde schroeven. Om te vermijden dat het glas breekt, draai de schroeven niet te hard aan. i. Plaats het binnenste van de schoorsteen in de buitenste schoorsteen. Trek de binnenste schoorsteen naar boven. Pas het aan tot de gewenste hoogte is bereikt.

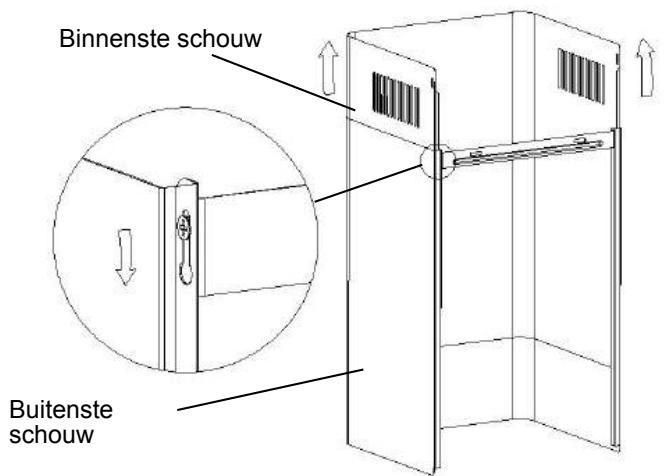

ii. Schuif de schoorsteen naar boven of naar beneden totdat u de juiste hoogte hebt bereikt. Maak daarna de bevestigingsgaten vast met de schroeven. (Zie afbeelding hieronder).

8.

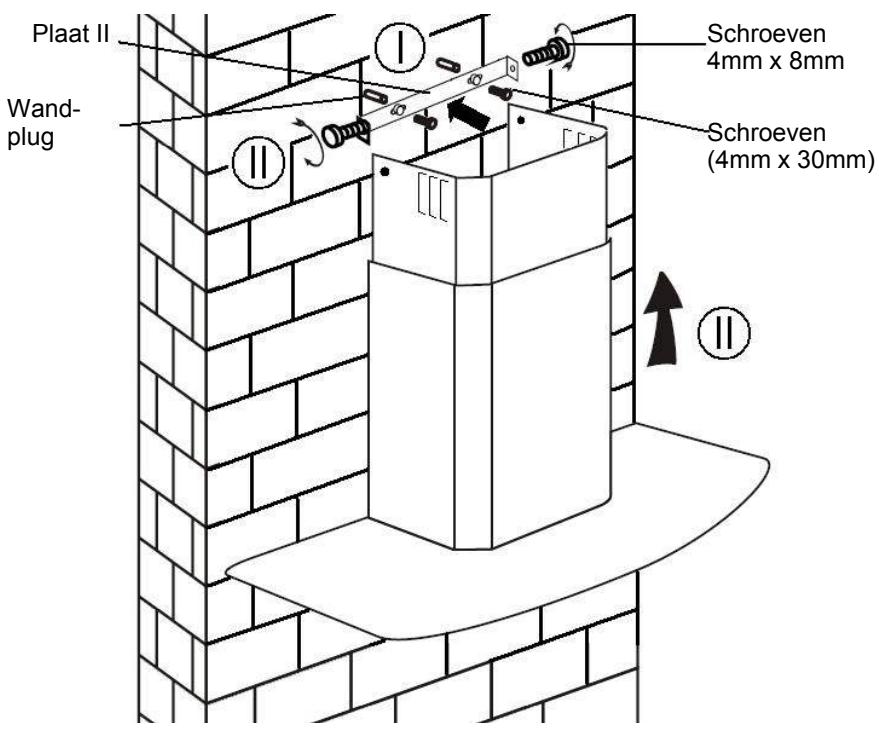

i. Boor gaten van 2 x 8 mm voor de steun. Maak de steun stevig vast aan de wand met de 2 schroeven. ii. Monteer de schoorsteen binnen het toestel en maak hem vast met 2 schroeven.

Standaard installatie - accessoireslijst

Luchtafvoerder wordt genoemd, zoals opgenomen en niet optioneel.

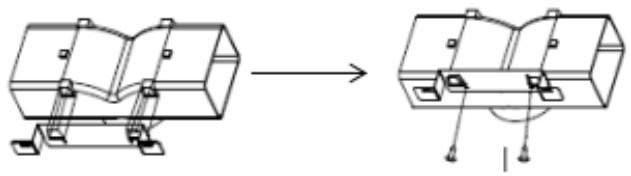

1. Buig vóór installatie beide uiteinden van de beugel zoals hieronder getoond:

2. Bevestig de beugel op de T-vormige plastic uitlaat met de meegeleverde 2 stuks ST3,5x12mm schroeven.

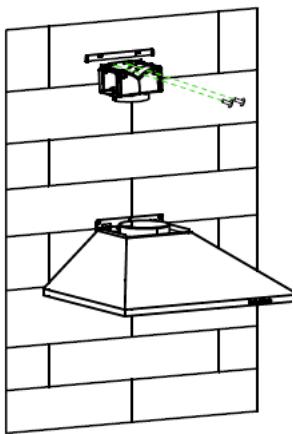

1. Boor 2 gaten voor de muurpluggen, schroef vervolgens de beugel op de muur met de meegeleverde 2 stuks ST4x30mm schroeven.

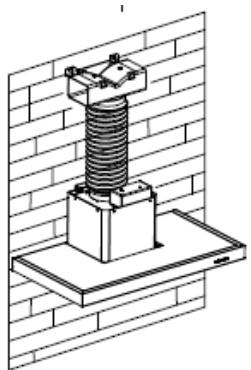

1. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

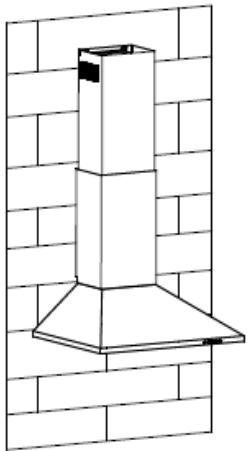

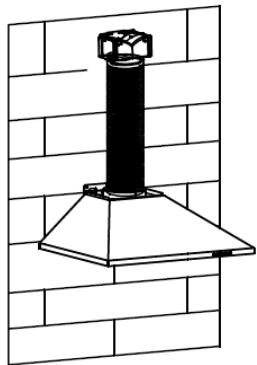

1. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormig kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen v-flap toevoegen.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

Standaard Installatie - Accessoires Lijst

Luchtafvoerder wordt genoemd, zoals opgenomen en niet optioneel.

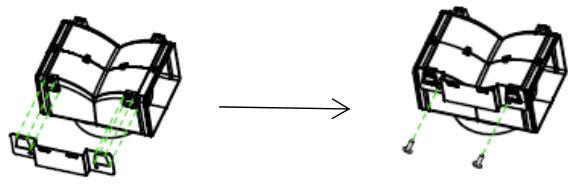

1. Bevestig de beugel op de T-vormige plastic uitlaat met 2 stuks ST3.5x12mm schroeven zoals hieronder getoond:

1. Boor 2 gaten in de muur om de muurpluggen te plaatsen, schroef vervolgens de beugel op de muur vast met de meegeleverde 2 stuks ST4x30mm schroeven.

3. Bevestig de uitlaatpijp op de luchtuitlaat van de afzuigkap zoals hieronder getoond:

1. Installeer de schoorsteen op het apparaat en bevestig deze.

Let op: T-vormig kunststof uitlaat en v-kleppen kunnen niet op hetzelfde moment worden gebruikt. U kunt ze op twee manieren gebruiken: 1) Voeg v-flap toe op bestaande uitlaat; 2) Gebruik T-vormige plastic uitlaat, geen v-flap toevoegen.

Opmerking: Het product is voorzien van v-klep accessoire. Dit accessoire is niet verplicht voor de installatie, de werking en het gebruik van het product.

INSTALLATIE (BINNENVENTILATIE)

Indien u niet beschikt over een uitgang naar buiten, blijft de installatie hetzelfde als beschreven in hoofdstuk "Installatie (ventilatie buiten)". Een uitlaatbuis is niet nodig.

De koolstoffilter kan gebruikt worden om geuren op te vangen.

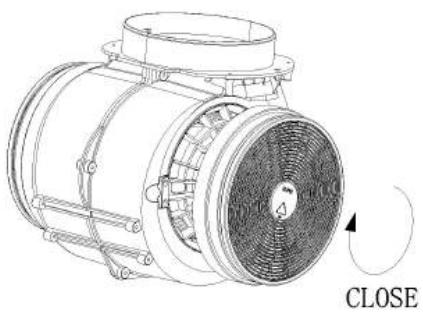

Om de koolstoffilter aan te leggen, moet u eerst de vetfilter van de afzuigkap halen. Hiervoor dient u op de vergrendeling te drukken en de vetfilter naar beneden te trekken.

Schuif de koolstoffilter in de afzuigkap en draai hem rechtsom. Herhaal de handeling aan de andere kant.

NOTA:

o Zorg ervoor dat de filter veilig vaststaat, zodat hij niet loskomt, omdat dit gevaarlijk kan zijn. o Wanneer u de koolstoffilter inschakelt, zal de zuigkracht verlagen.

CONFIGURATIE 1

1 2 3

WERKING

Knop 1

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, wordt de achtergrondverlichting ingeschakeld en de ventilator op lage snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Knop 2

De knop is voorzien van achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en de ventilator op gemiddelde snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Ideale ventilatie bij een standaard bereiding.

Knop 3

De knop geeft aan met achtergrondverlichting. Wanneer u op de knop drukt, worden de achtergrondverlichting ingeschakeld en wordt de ventilator met hoge snelheid ingeschakeld. Als u nogmaals drukt, wordt de ventilator uitgeschakeld.

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 2

0

1

2

3

WERKING

Uit-knop 0

Deze wordt gebruikt om de ventilator uit te schakelen.

Toets Lage snelheid

Kan gebruikt worden om de keuken te ventileren. Het is geschikt voor het sudderen en koken bij lage stoomproductie.

Toets Medium snelheid 2

Ideale ventilatie bij een standaard bereiding.

Toets Hoge snelheid 3

Gebruik deze toets als er tijdens het koken veel rook of stoom wordt geproduceerd.

NOTA: Indien u de toetsen voor Lage/Medium/Hoge snelheid samen indrukt, dan zal het toestel alleen werken op de hoogste snelheid.

Toets Lamp

CONFIGURATIE 3

① Aan/uit-knop

Wordt gebruikt voor het aan/uit zetten van de ventilator

Snelheid plus-knop

Voor het verhogen van de snelheid van de ventilator

Snelheidstoets

Voor het verminderen van de snelheid van de ventilator...

Lamp-knop

8 Digitale weergave

Ventilatorsnelheid weergave: "1" voor lage snelheid, "2" voor middelgrote snelheid, "3" voor hoge snelheid, "4" voor de boosterfunctie.

Quick timer: Houd + en - 1 seconde ingedrukt, het digitale display knippert en telt 5 minuten af. Na 5 minuten worden motor en verlichting automatisch uitgeschakeld en klinkt er 1 seconde een zoemer.

Boosterfunctie

1. Het instellen van de tijd van de dag

Als de kap in de stand-bymodus staat (motor werkt niet), drukt u op de timerknop om de tijdinstelling in te voeren.

Druk op de 'Ventilatorsnelheid'-toets om het uur van de dag in te stellen en druk op de 'Licht'-toets om de minuten in te stellen.

1. De timer instellen

Als de afzuigkap in de werkingsmodus staat, drukt u op de timerknop om het aftellen in te stellen.

Druk één keer op de timerknop en het aftellen wordt met één minuut verlengd. De maximale countdown is 60 minuten.

Knop voor snelheidsverlaging

Voor het verlagen van de snelheid van de ventilator.

Snelheid plus-knop

Om de snelheid van de ventilator te verhogen

LIGHT-knop

Voor verlichting AAN & UIT.

LCD-scherm

1. Motorsymbool, zal draaien wanneer de motor werkt;
2. Tijdweergave;
3. Timer-symbool, zal verschijnen wanneer de timer wordt ingesteld en geteld;
4. Lichtsymbool;
5. Motortoerental;
6. Het turbosnelheidssymbool, verschijnt wanneer de snelheid het hoogst is ingesteld;
7. Alarmsymbool, verschijnt 5 seconden wanneer het aftellen van de timer voorbij is.
8. Reinigingsalarm, verschijnt bij totale werktijd tot 14 uur of bij eerste gebruik na aansluiten.

ONDERHOUD

Voor een onderhoud, schakel het toestel UIT en haal de stekker van het stopcontact.

I. Regelmatig onderhoud

Gebruik een zacht doekje, die u vochtig maakt met behulp van warm water gemengd met zeep of huishoudelijke schoonmaakmiddelen, om het toestel te reinigen. Gebruik nooit metalen, chemische en schurende materialen of harde borstels om de afzuigkap schoon te maken.

II. Maandelijks onderhoud van de vetfilters

ESSENTIEEL: Het maandelijks onderhouden van de filters belet brandgevaren.

De filters vangen vet, rook en vuil op die geproduceerd worden tijdens het koken. De filters hebben een rechtstreekse invloed op de werking van de afzuigkap. Indien ze niet worden gereinigd, zal het vet (ontvlambaar) de filter verzadigen. Onderhoud de filters met huishoudelijke schoonmaakmiddelen.

III. Jaarlijks onderhoud voor de koolstoffilters

Gebruik uitsluitend voor het toestel dat aangelegd wordt als hercirculatietoestel (niet geventileerd naar buiten). De filter vangt geuren op die minstens eenmaal per jaar, afhankelijk van de gebruiksfrequentie van het toestel, vervangen moet worden.

IV. Een gloeilamp vervangen

Verwijder de schroeven van het glas en haal de glazen kap van de afzuigkap weg. Zoek de gloeilamp die vervangen moet worden. U vindt het in de lampfitting in het blootgestelde deel van de luifel.

Schakel het bedradingspunt van het lampje uit en haal de lamphouders en het elektriciteitsdradennet van de afzuigkap weg. Belangrijk: Het is niet mogelijk om het lampje individueel te vervangen. Het is van belang dat u het lampje samen met de lamphouders en het elektriciteitsdradennet vervangt. (LED light: G4, MAX 1.5W)

Leg het lampje, de lamphouders en het elektriciteitsdradennet aan op dezelfde manier als oorspronkelijk. Schakel dan het bedradingspunt van het lampje opnieuw aan.

Plaats de glazen kap opnieuw op de afzuigkap en maak het vast met de schroeven. Zorg ervoor dat de schroeven stevig vastzitten.

PROBLEEM OPLOSSEN

Probleem	Oorzaak	Oplossing
Licht aan maar deventilatorwerkt nicht	Het ventilatorbladis vastgelopen	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Beschadigde motor.
Lamp enventilatorwerken nicht.	Halogene gloeilampverbrand.	Vervang de lamp door een andermetdezelfde waarde.
	Verloren netsnoer	Steek de stekker in het stopcontact
Harde trillingvan hettoestel	Ventilatorblad isbeschadigd	Schakkl het toestel uit enaar hetherstellen door een gekwalificeerde service.
	De motor van deventilator staat Nietstevig vast	Schakel het toestel uit enaar hetherstellen door een gekwalifieerde service.
	Het toestel hangt Nietgoed op de beugel.	Haal het toestel van de beugel encontroler of de beugel juistgeplaatst is.
Onvoldoendezuigkracht	Een te grote afstandtussen de kookplaaten de afzuigkap.	Regel opnieuw de afstand tot 65-75cm

DIENST NA VERKOOP

Indien u niet weet waar het probleem ligt of er is een storing in de werking van het toestel, contacteer de Dienst na verkoop.

SERIENUMMER VAN HET PRODUCT. Waar kunt u het vinden?

Het is van belang om de productcode en het serienummer te melden aan de Dienst na verkoop (een code van 16 tekens die begint met het nummer 3); die u terugvindt op het garantiebewijs of het typeplaatje. Hiermee wint u en de technicus tijd en kosten.

MILIEUBESCHERMING

Defecte elektrische toestellen horen niet weggegooid te worden met huishoudelijk afval. Recycleer indien mogelijk. Neem contact op met uw plaatselijke autoriteit of handelaar voor

recyclageadvies.

Op dit apparaat staat het merkteken van de Europese richtlijn 2012/19/EU met betrekking tot de afvalverwerking van elektrische en elektronische apparatuur (WEEE). Door dit apparaat volgens de richtlijnen af te voeren, voorkomt u mogelijke milieuschade en aantasting van de gezondheid van mens en dier als gevolg van het op een onjuiste wijze afdanken van dit product.

Dit symbool op het product geeft aan dat het niet tot huishoudelijk afval behoort. Lever het apparaat in bij uw leverancier of bij de milieustraat van uw gemeente, zodat het als elektrisch en elektronisch afval kan worden gerecycleerd. Volg de lokale wet- en regelgeving op voor het aanbieden van dit apparaat bij de afvalverwerking.

Als u meer informatie wilt over verwerking, hergebruik en recycling van dit product, neemt u contact op met de gemeente, de afvalinzamelaar of de winkel waar u het product heeft gekocht.
