KM 3400 - Robot kuchenny CLATRONIC - Bezpłatna instrukcja obsługi

Marka	CLATRONIC
Model	KM 3400
Typ produktu	Robot kuchenny
Zasilanie elektryczne	220-240 V~ 50/60 Hz
Pobór mocy	1200 W
Klasa ochronności	II
Masa netto	8,03 kg
Maksymalna pojemność misy	2 kg
Maksymalny czas ciągłej pracy	5 minut
Zalecany czas chłodzenia	5 minut
Dołączone akcesoria	Hak mieszający, hak do wyrabiania ciasta, trzepaczka, krążek ochronny, misa do miksowania
Prędkości	6 prędkości + pozycja pulsacyjna (P)
Funkcje	Wyrabianie, mieszanie, ubijanie, pulsacja
Cechy szczególne	Ramię obrotowe z wyłącznikiem bezpieczeństwa, szybkozmienny uchwyt
Konserwacja obudowy	Czyścić wilgotną szmatką i kroplą płynu do naczyń
Konserwacja akcesoriów	Opłukać wodą, nie myć w zmywarce
Bezpieczeństwo dzieci	Nie pozostawiać opakowań w zasięgu dzieci
Zgodność	Obowiązujące dyrektywy UE

Często zadawane pytania - KM 3400 CLATRONIC

Jak zamocować akcesoria do robota KM 3400?

Naciśnij szybkozmienny uchwyt (1) do góry, przymocuj prawy koniec akcesorium do wału napędowego, a następnie obróć uchwyt zgodnie z ruchem wskazówek zegara, aby go zablokować.

Jaki jest maksymalny czas ciągłej pracy?

Nie uruchamiaj urządzenia na dłużej niż 5 minut bez przerwy. Pozwól mu ostygnąć przez 5 minut przed ponownym użyciem.

Jak korzystać z funkcji pulsacji?

Ustaw regulator na pozycję P i przytrzymaj go wciśniętego przez żądany czas. Zwolnij, aby wrócić do 0.

Co zrobić, jeśli ramię uniesie się podczas pracy?

Wyłącznik bezpieczeństwa wyłącza silnik. Jeśli opuścisz ramię w ciągu 20 sekund, silnik uruchomi się automatycznie na krótko z maksymalną mocą. W przeciwnym razie ustaw ponownie prędkość.

Jak wyczyścić robot KM 3400?

Odłącz urządzenie. Wyczyść obudowę wilgotną szmatką i kroplą płynu do naczyń. Akcesoria opłukać wodą, ale nie myć w zmywarce.

Jakie akcesoria są dołączone do KM 3400?

Robot jest dostarczany z hakiem mieszającym, hakiem do wyrabiania ciasta, trzepaczką, krążkiem ochronnym i misą do miksowania.

Jaka jest maksymalna pojemność misy?

Nie przekraczaj 2 kg składników w misie.

Czy mogę używać urządzenia do bardzo gęstych ciast?

Tak, użyj haka do wyrabiania ciasta na prędkościach 1-2. Przestrzegaj maksymalnego czasu pracy wynoszącego 5 minut.

Jak wyjąć misę po użyciu?

Po ustawieniu przełącznika na 0 i odłączeniu od zasilania, podnieś ramię, wyjmij akcesorium, a następnie lekko obróć misę zgodnie z ruchem wskazówek zegara, aby ją wyjąć.

Co zrobić w przypadku awarii lub uszkodzonego kabla?

Nie próbuj naprawiać samodzielnie. Skontaktuj się z wykwalifikowanym technikiem lub serwisem. Uszkodzony kabel musi zostać wymieniony na równoważny przez producenta.

INSTRUKCJA OBSŁUGI KM 3400 CLATRONIC

Instrukcja obsługi / Gwarancja

Instrukcja obsługi i gwarancja

Instrukcja użytkowania, strona 28

Specyfikacja techniczna, strona 31

Warunki gwarancji, strona 31

Usuwanie - Znaczenie symbolu „Pojemnik na śmieci”, strona 31

WĘGIERSKI

Spis treści

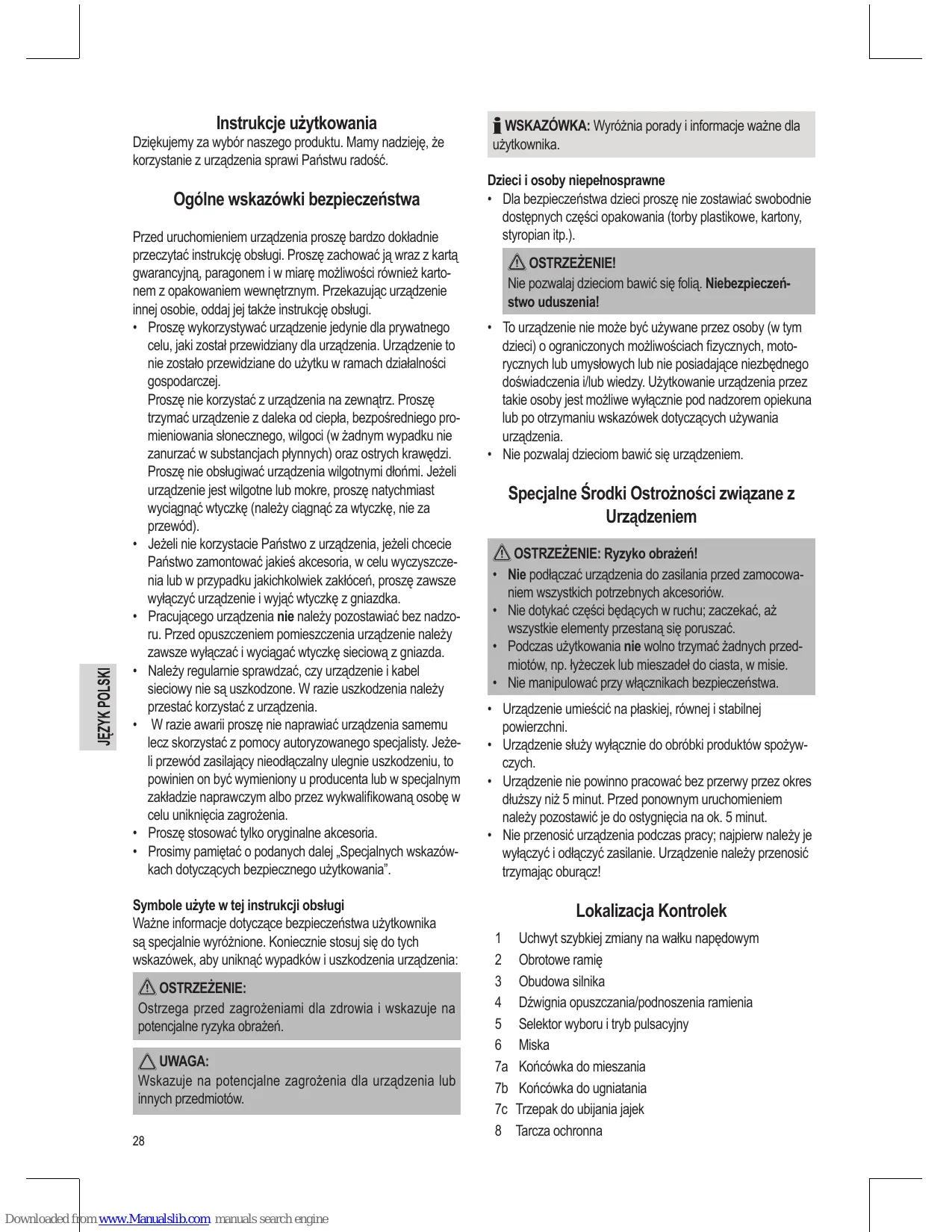

Instrukcje użytkowania

Dziękujemy za wybór naszego produktu. Mamy nadzieję, że korzystanie z urządzenia sprawi Państwu radość.

Ogólne wskazówki bezpieczeństwa

Przed uruchomieniem urządzenia proszę bardzo dokładnie przeczytać instrukcję obsługi. Proszę zachować ją wraz z kartą gwarancyjną, paragonem i w miarę możliwości również kartonem z opakowaniem wewnętrznym. Przekazując urządzenie innej osobie, oddaj jej także instrukcję obsługi.

Proszę wykorzystywać urządzenie jedynie do prywatnych celów, zgodnie z jego przeznaczeniem. Urządzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej. Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z dala od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę (należy ciągnąć za wtyczkę, nie za przewód). - Jeżeli nie korzystają Państwo z urządzenia, chcą Państwo zamontować jakieś akcesoria, podczas czyszczenia lub w przypadku jakichkolwiek zakłóceń, proszę zawsze wyłączyć urządzenie i wyjąć wtyczkę z gniazdka. - Pracującego urządzenia nie należy pozostawiać bez nadzoru. Przed opuszczeniem pomieszczenia urządzenie należy zawsze wyłączyć i wyjąć wtyczkę z gniazdka. - Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy zaprzestać korzystania z urządzenia. - W razie awarii proszę nie naprawiać urządzenia samemu, lecz skorzystać z pomocy autoryzowanego specjalisty. Jeżeli przewód zasilający ulegnie uszkodzeniu, powinien on być wymieniony u producenta lub w specjalnym zakładzie naprawczym albo przez wykwalifikowaną osobę w celu uniknięcia zagrożenia. Proszę stosować tylko oryginalne akcesoria. - Prosimy pamiętać o podanych dalej „Specjalnych wskazówkach dotyczących bezpiecznego użytkowania”.

Symbole użyte w tej instrukcji obsługi

Ważne informacje dotyczące bezpieczeństwa użytkownika są specjalnie wyróżnione. Koniecznie stosuj się do tych wskazówek, aby uniknąć wypadków i uszkodzenia urządzenia:

OSTRZEŻENIE:

Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń.

UWAGA:

Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów.

WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika.

Dzieci i osoby niepełnosprawne

• Dla bezpieczeństwa dzieci proszę nie zostawiać swobodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.).

OSTRZEŻENIE!

Nie pozwalaj dzieciom bawić się folią. Niebezpieczeństwo uduszenia!

• To urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych możliwościach fizycznych, motorycznych lub umysłowych lub nie posiadające odpowiedniego doświadczenia i/lub wiedzy. Użytkowanie urządzenia przez takie osoby jest możliwe wyłącznie pod nadzorem opiekuna lub po otrzymaniu wskazówek dotyczących używania urządzenia.
• Nie pozwalaj dzieciom bawić się urządzeniem.

Specjalne środki ostrożności związane z urządzeniem

OSTRZEŻENIE: Ryzyko obrażeń!

• Nie podłączać urządzenia do zasilania przed zamocowaniem wszystkich potrzebnych akcesoriów.
• Nie dotykać części będących w ruchu; zaczekać, aż wszystkie elementy przestaną się poruszać.
• Podczas użytkowania nie wolno trzymać żadnych przedmiotów, np. łyżeczek lub mieszadeł do ciasta, w misie.
• Nie manipulować przy wyłącznikach bezpieczeństwa.
• Urządzenie umieść na płaskiej, równej i stabilnej powierzchni.
• Urządzenie jest przeznaczone do obróbki produktów spożywczych.
• Urządzenie nie powinno pracować bez przerwy przez okres dłuższy niż 5 minut. Przed ponownym uruchomieniem należy pozostawić je do ostygnięcia na ok. 5 minut.
• Nie przenosić urządzenia podczas pracy; najpierw należy je wyłączyć i odłączyć zasilanie. Urządzenie należy przenosić trzymając za obudowę!

1 Uchwyt szybkiej zmiany na wałku napędowym 2 Obrotowe ramię 3 Obudowa silnika 4 Dźwignia opuszczania/podnoszenia ramienia 5 Selektor wyboru i tryb pulsacyjny 6 Miska 7a Końcówka do mieszania 7b Końcówka do ugniatania 7c Trzepak do ubijania jajek 8 Tarcza ochronna

Przygotowanie

Wyjąć z pudełka urządzenie i wszystkie dołączone akcesoria. - Aby usunąć wszelkie pozostałości produkcyjne, należy oczyścić akcesoria przed pierwszym użyciem, zgodnie z opisem w rozdziale „Czyszczenie”.

Połączenia elektryczne

• Sprawdzić, czy zasilanie sieciowe odpowiada specyfikacji podanej na etykiecie urządzenia.

Wskazówki dotyczące użytkowania

1. Nacisnąć dźwignię (4) w kierunku wskazywanym przez strzałkę. Ramiona się uniosą.
2. Umieścić misę do mieszania na podstawie i przykręcić ją do oporu w kierunku oznaczenia „LOCK".
3. Umieścić tarczę ochronną (8) na wymaganej końcówce.

WSKAZÓWKA:

Dwa bolce prowadzące na tarczy ochronnej muszą znaleźć się w zagłębieniach na końcówce.

1. Zamocować końcówkę w następujący sposób: Wypchnąć uchwyt szybkiej zmiany (1) do góry. Zamocować kwadratowy koniec końcówki na wałku napędowym, tak daleko, jak to możliwe. Obrócić uchwyt w prawo na gwint końcówki.

1. Składniki należy włożyć do misy do mieszania.

UWAGA:

Nie wkładać zbyt dużej ilości składników: ich maksymalna masa nie powinna przekraczać 2 kg.

1. Nacisnąć dźwignię (4) w kierunku wskazanym przez strzałkę i opuścić ramię. Docisnąć ramię i zablokować je w dolnym położeniu.
2. Podłączyć urządzenie do poprawnie zamontowanego gniazda ściennego 230 V ~ 50 Hz.
3. Włączyć urządzenie. Przełącznikiem krokowym wybrać jedną z prędkości od 1 do 6 (zależnie od rodzaju ciasta).

Tabela: Rodzaje ciasta i nasadki

Rodzajciasta	Nasadka	Ustawienia	Ilość
Cieżkieciasto (np.chleb lub krucheciasto)	Koędzowka do ugniatania	1-2	maks. 2 kg
Ciastosćrendnej go-stość (np.nalejsniki typu crepe)	Koędzowka do mieszania	3-4	maks. 2 kg

Rodzajciasta	Nasadka	Ustawenia	Ilość
Lekkieciasto (np. smietana, bialka jajek, pudding)	Trzepak do ubijania jajek	5-6	min. 200 ml maks. 1 l
Praca pul-sacyjna (np. dodawanie biszkoptów, bialek jajek)	Trzepak do ubijania jajek	P	maks. 2 kg

WSKAZÓWKA:

• Praca krótkookresowa: mieszając ciężkie ciasto, urządzenie nie powinno pracować dłużej niż 5 minut. Po tym czasie należy je wyłączyć i pozostawić do schłodzenia przez około 5 minut.
• Praca pulsacyjna: Chcąc skorzystać z funkcji pracy pulsacyjnej (mieszanie w krótkich okresach), przełącznik należy ustawić w położeniu „P" i przytrzymać go w tym położeniu przez krótki okres. Po zwolnieniu przełącznik samoczynnie powróci do położenia „0".

Przerwij pracę

OSTRZEŻENIE: Ryzyko obrażeń!

Zawsze ustawiać selektor (5) w pozycji „0”, nawet gdy tylko na krótko chcemy przerwać proces przygotowania ciasta/mieszania. - Poczekać na całkowite zatrzymanie końcówki! - Jeśli uruchamiamy dźwignię (4) podczas pracy, aby podnieść ramię, przycisk bezpieczeństwa dezaktywuje silnik. Końcówka będzie się obracać jeszcze przez krótki czas.

WSKAZÓWKA:

• Jeśli ponownie opuścimy ramię w ciągu 20 sekund, silniczek automatycznie uruchomi się na krótko na najwyższym ustawieniu zasilania.
• Jeśli pozostawimy podniesione ramię na długi czas, urządzenie pozostanie wyłączone po opuszczeniu ramienia. Jeśli chcemy wciąż korzystać z urządzenia, ustawić selektor wyboru (5) ponownie w wybranym ustawieniu zasilania.

Koniec pracy i demontaż misy

• Po wymieszaniu ciasta / zakończeniu miksowania przekręcić przycisk (5) w położenie „0”. Wyjąć wtyczkę z gniazda zasilającego.
• Nacisnąć dźwignię (4), co umożliwi uniesienie ramienia.
• Wyjąć nasadkę. Aby to zrobić, należy odkręcić uchwyt szybkiej zmiany w lewo.
• Obrócić misę do mieszania szybkim ruchem w prawo, aby ją zdjąć.
• Posługując się łopatką, odkleić wymieszane ciasto od ścianek misy, po czym je wyjąć. Umyć wszystkie użyte elementy zgodnie z zaleceniami zawartymi w rozdziale „Czyszczenie”.

Proponowane przepisy

Ciasto biszkoptowe (przepis podstawowy)

Poziom prędkości 3-4

Skladniki:

250g masla lub margaryny, 250g cukru, 1 opakowanie cukru wanilinowego lub 1 opakowanie mieszanki „Citro-Back", szczypta soli, 4 jaja, 500g maki pszennej, 1 opakowanie proszku do pieczenia, ok. 1/8 litra mleka.

Przygotowanie:

Wysypać wszystkie składniki do miski, uruchomić robot z końcówką do mieszania na 30 sekund z prędkością 1, a potem na ok. 3 minuty z prędkością 3. Natłuścić formę do pieczenia lub wyłożyć ją papierem do pieczenia, wlać ciasto i piec. Przed wyjęciem ciasta z piekarnika należy sprawdzić, czy jest gotowe. Nakłuć ciasto ostrym drewnianym patyczkiem na środku formy. Jeśli ciasto nie przykleja się do patyczka - jest gotowe. Wyjąć ciasto na kratkę piekarską i pozostawić do ostygnięcia.

Piekarnik tradycyjny:

Poziom: 2

Temperatura: Piekarnik elektryczny: grzałka dolna i górna 175 - 200° , piekarnik gazowy: tryb 2-3

Czas pieczenia: 50-60 minut

Przepis można zmieniać według własnych upodobań, np. dodać 100g rodzynek, 100g orzechów lub 100g startej czekolady. Ograniczeniem jest wyłącznie wyobraźnia.

Bułeczki z siemieniem lnianym

Poziom prędkości 1-2

Skladniki:

500-550g maki pszennej, 50g siemienia lnianego, 3/8 litra wody, 1 kostka drożdży (40g), 100g chudego odsączonego twarogu, 1 łyżeczka soli.

Do posmarowania: 2 łyżki wody

Przygotowanie:

Siemię lniane namoczyć w 1/8 litra letniej wody. Pozostałą letnią wodę (1/4 litra) wlać do miski robota, wkruszyć do niej drożdże, dodać twaróg i dokładnie wymieszać końcówką do ugniatania z prędkością 2. Drożdże muszą całkowicie się rozpuścić. Mąkę, namoczone siemię lniane i sól wsypać do miski. Ugniatać z prędkością 1, następnie zmienić prędkość na 2 i ugniatać dalej. Przykryć ciasto i odstawić w ciepłe miejsce na 45-60 minut. Ponownie zagnieść, wyjąć z miski i uformować 16 bułeczek. Blachy do pieczenia wyłożyć zmoczonym papierem do pieczenia. Ułożyć bułeczki na blasze, odstawić na 15 minut, posmarować letnią wodą i posypać.

Piekarnik tradycyjny:

Poziom: 2

Temperatura: Piekarnik elektryczny: grzanie góra i dół 200-220°C (rozgrzewać przez 5 minut), Piekarnik gazowy: tryb 2-3

Czas pieczenia: 30-40 minut

Krem czekoladowy

Prędkość 5-6

Składniki:

200 ml śmietany, 150 g półsłodkiej polewy czekoladowej, 3 jajka, 50-60 g cukru, szczypta soli, 1 torebka cukru waniliowego, 1 łyżka stołowa brandy lub rumu, wiórki czekoladowe.

Przygotowanie:

W misie ubić śmietanę trzepaczką do ubijania jajek, wyjąć z misy i odstawić w chłodne miejsce.

Roztopić polewę czekoladową zgodnie z zaleceniami na opakowaniu, lub wstawiając do kuchenki mikrofalowej na 3 minuty przy mocy 600W. Tymczasem trzepaczką do ubijania jajek w misie ubić na pianę jajka z cukrem, cukrem waniliowym, solą i brandy lub rumem. Dodać roztopioną polewę czekoladową i wymieszać przy prędkości 5-6 aż do uzyskania jednorodnej masy. Zachować ubitej śmietany na przybranie. Dodać pozostałą część ubitej śmietany i wymieszać korzystając z funkcji pulsacyjnej. Krem czekoladowy przybrać. Podawać schłodzony.

Czyszczenie

OSTRZEŻENIE:

• Przed przystąpieniem do czyszczenia należy odłączyć urządzenie od sieci zasilania.
• Nie zanurzać urządzenia w wodzie. Może to spowodować porażenie prądem elektrycznym lub pożar.

UWAGA:

• Nie stosować do czyszczenia drucianej szczotki ani innych ściernych przyborów.
• Nie stosować ostrych ani żrących środków czyszczących.

Obudowa silnika

• Obudowę silnika czyścić wyłącznie wilgotną ściereczką z dodatkiem niewielkiej ilości środka do mycia naczyń.

Misa do mieszania, końcówki mieszające oraz do wyrobu ciasta

UWAGA:

Końcówek nie myć w zmywarce. Gorące oraz żrące środki czyszczące mogą spowodować wykrzywienie lub odbarwienie końcówek.

Części, które miały styczność z jedzeniem, należy opłukać wodą. - Pozostawić części do dokładnego wysuszenia przed ponownym montażem.

Specyfikacja techniczna

Model: KM 3400

Zasilanie: 220-240 V~50/60 Hz

Pobór mocy: 1200 W

Klasa ochrony: II

Praca krótkookresowa: 5 minut

Masa netto: 8,03 kg

Możliwość dokonywania zmian bez powiadomienia!

Urządzenie jest zgodne z aktualnymi dyrektywami CE, dotyczącymi zgodności elektromagnetycznej oraz niskiego napięcia, i produkowane jest zgodnie z najnowszymi przepisami bezpieczeństwa.

Warunki Gwarancji

Przyznajemy 24 miesiące gwarancji na produkt, licząc od daty zakupu.

W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe.

Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opakowaniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fabrycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący.

Naprawa gwarancyjna nie dotyczy czynności przewidzianych w instrukcji obsługi, do wykonania których zobowiązany jest użytkownik we własnym zakresie i na własny koszt.

Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,
• uszkodzeń powstałych w wyniku działania sił zewnętrznych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,
• nieprawidłowego ustawienia wartości napięcia elektrycznego, zasilania z nieodpowiedniego gniazda zasilania, sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,
• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją użytkowania, przechowywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych dokonanych przez użytkownika lub osoby nieupoważnione,
• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,
• prawidłowego zużycia i uszkodzeń, które mają istotny wpływ na wartość lub działanie tego urządzenia.

Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, niewypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia sprzedaży oraz dołączonego dowodu zakupu jest nieważna.

Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane, kończy się wraz z końcem gwarancji na to urządzenie.

Wszystkie inne roszczenia, włączając w to odszkodowania, są wykluczone, chyba że prawo przewiduje inaczej. Roszczenia wykraczające poza tę umowę nie są uwzględniane przy gwarancji.

Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.

Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczypospolitej Polskiej.

Usuwanie - Znaczenie symbolu „Pojemnik na śmieci"

Należy zadbać o środowisko i nie wyrzucać urządzeń elektrycznych razem z odpadami gospodarstwa domowego.

Stare lub uszkodzone urządzenia elektryczne należy oddawać do miejskich punktów zbiórki.

Prosimy unikać potencjalnych zagrożeń dla zdrowia i środowiska poprzez nieprawidłowe metody utylizacji odpadów.

Przyczyniasz się do recyklingu i innych form utylizacji zużytych urządzeń elektrycznych i elektronicznych.

Informacja na temat punktów zbiórki znajduje się na terenie danego miasta.
