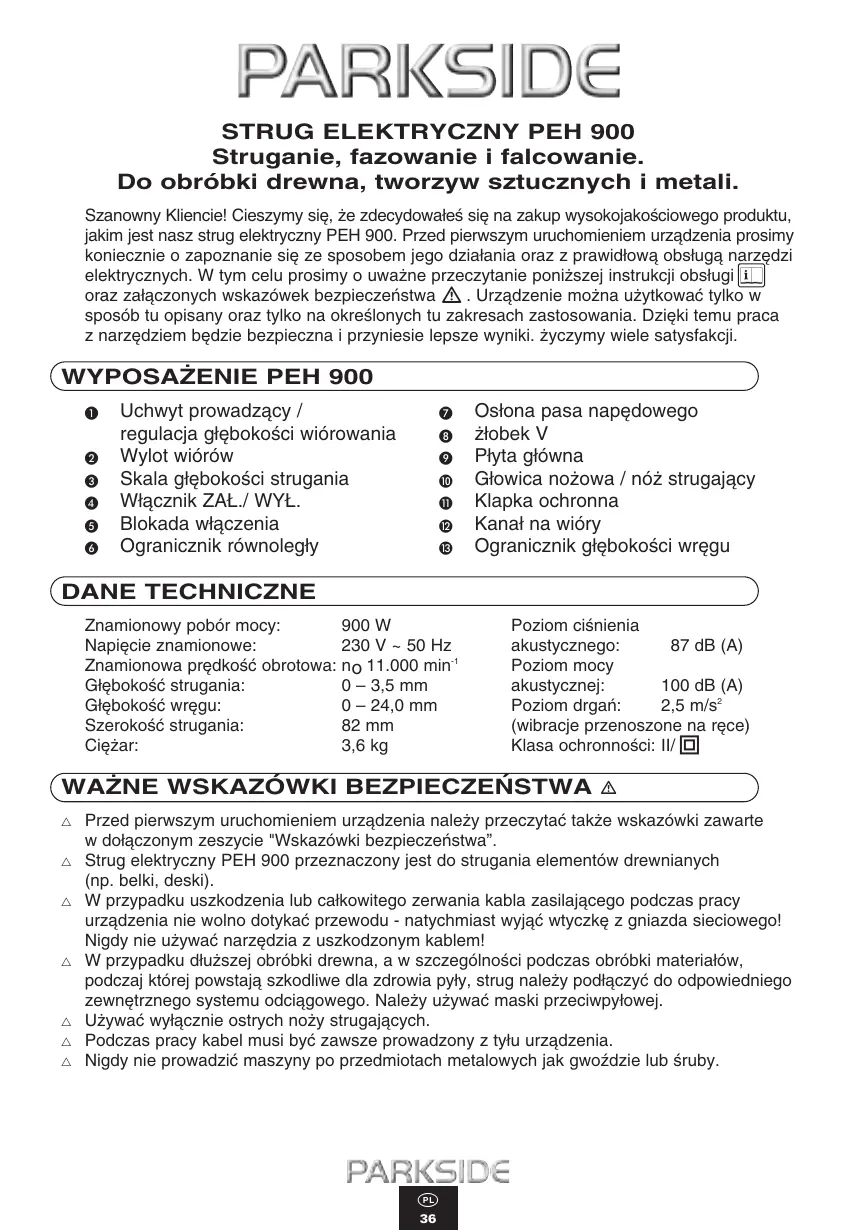

INSTRUKCJA OBSŁUGI PEH 900 PARKSIDE

Struganie, fazowanie i falcowanie.

Do obróbki drewna, tworzyw sztucznychi metali.

Szanowy Kliencie! Cieszymy sie, ze zdecydowaleś sie na zakup wysokojakosciwogo produktu, jakim jest nasz strug elektryczny PEH 900. Przed pierwszym uruchomieniem urzadzenia prosimy koniecznie o zapoznanie sie ze sposobem了我的aiaiona oraz z prawidłowograbnagarodzi elektrycznych. W tym celu prosimy ouważne przyȩzania pieńszzej instrukci obstugi oraz załaczonych wskazówek bezpieczność wą. Urzadzenia möglich uzytkować tylko w spośobtu opisany oraz tylko na okreslonych tu zakresach zastosowania. Dziecki temu praca z narędzieiem;będzie bezpieczna i przywniesie lepsze wyniki.źyczymy wiele satysfakcj.

WYPOSAZENIE PEH 900

Uchwyt prowadzący / regulacja gteborgosci wiedrowania
Wylot wiórow
Skala ghebokosci strugania
Włacznik ZAT./ WYL.
6 Blokada wączenia
Ogranicznik równolegy

Ostona pada napedowego
3 zlobek V
Plyta glówna
Głowica nożowa / noź strugajczy
10 Klapka ochronna
12 Kanat na wióry
Ogranicznik glębokosci wȩgu

DANE TECHNICZNE

Znamionowy podó r monocy: 900 W

Napięcie znamionowe: 230 V ~ 50 Hz

Znamionowa prędkość obrotowa: n_0 11.000 min^-1

Glebokosc strugania: 0-3,5 mm

Glebokosc wregu: 0-24,0 mm

Szerokosc strugania: 82 mm

Ciezar: 3,6 kg

Poziom cijsnienia

akustyczneo: 87 dB (A)

Poziom mocy

akustycznej: 100 dB (A)

Poziom drgan: 2,5 ~m / s^2

(wibracje przenoszone na rce)

Przed pierwszym uruchomieniem urzadzenia nalezy przyczytac damit wskazowki zawarte w dołoczonym zeszycie "Wskazówki bezpieczność".
Strug elektryczny PEH 900 przyeznaczony jest do strugania elementów drewnianych (np. belki, deski).
W przypadku uszkodzenia lub calkowitego zerwania kabla zasilajacego podczas przy urzadzenia nie wolno dotykać przyzewodu - natychmiast wyjac wtyczke z gniażda sieciowego! Nigdy nie uzywać narźedzia z uszkodzonym kablem!
W przypadku dluszsej obróki drewna, a w szcęgólnosci podczas obróki materiałow, podczaj któraj powstaja szkodliwe dla zdrowia pyly, strug naleź podłaczyć do odpowiedniago zewétrznego systemu odciągowego. Naleź uzywaczaski przeciwytojej.
Uzywac wyłacznie ostrych noźy strugajczych.
△ Podczas pracy kabel musi byc zawsze prowadzony z tyfu urzadzenia.
Nigdy nie prowadzić maszyny po przydmiotach metalowych jak gwoźdie lub Śruby.

Przesuwac po materiale tylko wączony strutg.
Pfyta glowna 9 podczas pracy musi plasko przylegac do materiaiu.
Nie władć palćów do wylotu wiórów. Do czyszczenia zablokowanego wylotu wióró węzywać listy drewnianej.

URUCHOMIENIE

Strug elektryczny PEH 900 wyposzaźony jest w system INTELLIGENT POWER CONTROL.

Jest to system elektronicznego pomiaru i regulacci stanów roboczych urzadzenia.

Stan roboczy

Cecha

Włacznie:

Elektroniczny mechanism Rozruchu IPC powoduje, ze silnik uruchamia sie lagodnie i z lekkim opoczniemien. Nie wystepujaWiec nagle i mocone uderzenia mocy, przyze co unika sie wybijania bezpiecznikow samocznynych w pomieszczeniu.

Bieg:

Po zaćzeni iruźadzenia elektroniczny system IPC powoduje, ze maszyna przyspieszata do wczȩść zadnej wartość. Stałe liczą obrotów zapewnia stopiéń regulacje obrotów IPC.

UWAGA: Przed podęciem prac na strugu naleź zawsze wymiąc wtyczke z gniażda zasilajȩcego. Naleź przystręgać wymaganego poziomu napiȩcia siediociego. Napiȩcie zródlą prȩdu musi byc zgodne z napiȩciem podanym na tabliczce identyfikacynej urzemdenia. Elektronarȩźdia oznaczone wartość 230 V mogą byc zasilane sąȩ napiȩciem 220 V.

WLACZNIK ZAL./WYL.

Ze wzglów bezpiecznych wącznika 4 nie mayna ustawiać na prace ciagcta. Musi byc on stale wciskany podczas pracy.

USTAWIANIE GLEBOKOSCI STRUGANIA

Glebokosc strugania (glebokosci wiorawania) boe byc regulowana w zakresie od 0 do 3,5 mm. W celu ustawienia glebokosci nalezy przekrcic uchwyt prowadzacy i ustawi c strzaIke na zadana wartosc.

Wylot wórów ❷romatic w lewo lub w prawo przyze proste przystawienie oslon zamykajacych.

WSKAZÓWKI ROBOCZE

Przed zetakniewiem z materialem nalezy najpierw wączyć urzadzenia i dopiero potem prowadzić go po obrabianym elemencie.

STRUGANIE POWIERZCHNI

Przytość urzadzenia przytodnia czȩcie pły glównej do obrabianego materia'u.
Naleź koniecznie pAMIęć, aby podczas strugania elementów takich jak belki i deski płyta glówna przylegała cala powierzchnia, w przechiwym razie istnieje ryzyko odrzutu noża.
Strug prowadzimi zawsze dwoma rękami z rownomiernym posuwem.

FAZOWANIE KRAWEDZI

Rowkiem na V ③, znajdujćm sie pośrodku przemnej czȩci pły glównej ⑨,MZna szybko i latwo fazować krawędzie obrabianego elementu. W tym celu naleź przy(loźć strug nakierowania rowkiem ③ na krawędź materiały i poprowadzić go wzdłź obrabianej krawędzji. Podczas fazowania naleź zworcieuwage na zachowanie statej wartość kąta 450 i rónnomierngo posuwu.

FALCOWANIE

Do wykonania np. falcowania prawostronnego nalezy zamontowacogranicznik równelegly 6 po lewej stronie, a agranicznik glebokosci falcowania 8 po stronie prawej do odpowiednich otworów urzadzenia (montaż widziany z góry).

Za pomocę ogranicznika glębokość ustawia są glębokość falcowania do maksimum 24 mm. Organicznik równelegy ustawic na zȩdania szerokość falcowania. Skale glębokość ustawic na maksimum glębokość 3,5 mm. Obróbkę naleź wykonac kikkukrotnie, do uzyskania zȩdanej glȩbokość wȩgu.

WYMIANA LUB ODWRACANIE NOZY

UWAGA: Przed podęciem prac na strugu naleź y zawsze wymiąć wtyczkte z gniażda zasilajȩcego.
WAZNA WSKAZOWKA: Nie luzować obydwu Śrub szesciokątnych. Służa one do ustawiania wysokość glowicy noźowej. Regulacja takaj jest potrzebna tylko wówczas, sąsi chcemy uzyć innego typu nozza strugajacego, np. nozza rustykalnégo.

Fabrycznie zamontowane są obracane noź HSS. W przypadku wymiany noźy, wymieniać naleź zawsze obydwa noź HSS, abyNie dopuścić do utraty stanu wyważenia. Po stepieni unoź obracane marki PARKSIDE mogą być odwrócone lub wymiennente bez koniecznosci regulacje wysokość glowicy noźowej.

1) Najpierw luzujemy tylko jedergowice nozowa, frei ciemu bedziemy mogli przesledzic jej powtorny montaż wg fabrycznie zamontowanej drugiej glowicy.
2) Dłączonym do urzadzenia kluczem szczekowym poluzowej trzy sąby glowicy nożowej.
3) Głowice zdjacz watu.
4) Noż z glówny wysunę na bok. UWAGA: glówne sąość rozȩżyć na czȩsci, np. do czyszczenersia.
5) Montañ głowicy z odwroconymi lub nowymi nozami wykonać w odwrotnej kolejnosci.
6) Dla pewnosci jesteczne raz sprawdzić

• poźycje noża strugajćego w głowicy
• röwnomierne i mocne osadzenie glowicy i 3招投标 mucujacych.
• prawidłowosc ustawienia wysokość (2Śruby sześćkátne).

WYMIANA PASA NAPEDOWEGO

Poluzować Śruby ostony i nastepnie zȩć oszone pasa napędowo ⑦. Zuzyty pas przycieć i wyjac z obudowy. Przed załozeniem nowego pasa naleź yawsze dokadnie ocyszecić z zanieczyszczemu tarcze pasa i koło napędowe!

Nowy pas załoźć na koło napędowe i obracajć zacisność go na duź tarcze sąsa.

Załoźyc ostone pasa napędowego ⑦ i przykrećć s Ruby mocujuce.

KONSERWACJA I PIELEGNACJA

Strug regularnie czyscić, najlepiej bezposrednio po zakończeniu pracy. Do czyszczenia struga elektrycznégo nie stosowac ostrych naręźdi. Do wétrtra struga nie sądo dostć sążadna ciecz. Do czyszczenia obudowy uzywac miękkiej sciereczki – w zadnym wypadku nie stosowac benzyny, Rozpuszczalników lub srodków agresywnych dla tworzyw sztucznych. Otwory wentylacyjne musza byc zawsze wolne.

PRAKTYCZE RADY

1. Unikać zbyt szybkiego posuwu – zmiejeśza on znacznie wydajnosć obróbski i skraca trwałość noźy.
2. Uzywać zawsze ostrych noźy – daneki temu uzyskamy dobre efekty obróbki i przyȩzymi trwałość urzadzenia.
3. Podczas gladzenia powierzchni zaleca sie ustawianie mazych glębokość strugania i kikkukrotne powtarzanie obróki.

Dalsze porady praktyczne znadziecie Państwo w zeszycie "Wskazówki bezpieczenstwa". Zastr眩gamySOCie do dokonaniazmian technicznych slużych udoskonaieniom.

DEKLARACJA ZGODNOCI

My, tzn. Kompernaß Handelsgesellschaft mbh, Burgstr. 21, D-44867 Bochum, Niemcy oświadczamy niniejszym zgodnosć niniejszego produktu z nastepujacymi dyrektywami EG:

Dyrektywa niskonapięciowa EG:

Odpowiedniosc elektromagnetyczna:

Stosowane normy zharmonizowane:

Na urzadzenie udziela sie 36-miesiecznej gwarancji liczac od daty zakupu. Urzadzenie zostalo wyprodukowane
z najwyzsza starannosci a rzetelnie zbadane przydne prezed wysylka. Jesli mimo to povajwia sie usterki w dziataniu,
prosimy przysteczne urzadzenie w orginalnym opakowaniu razem z dowodem zakupu (o ile jest) na podany na
odwrocie adres serwisu.

Szkodywynikajacezuzycianiezgodnegozprzeznaczeniemorzeciulegajacezuzyciu,nie podlegajgwarancj.
