MANUALE UTENTE PEH 900 PARKSIDE

Puissance nominale: 900 W

Tension nominale: 230V 50Hz

Vitesse nominale: n_0 11.000 min^-1

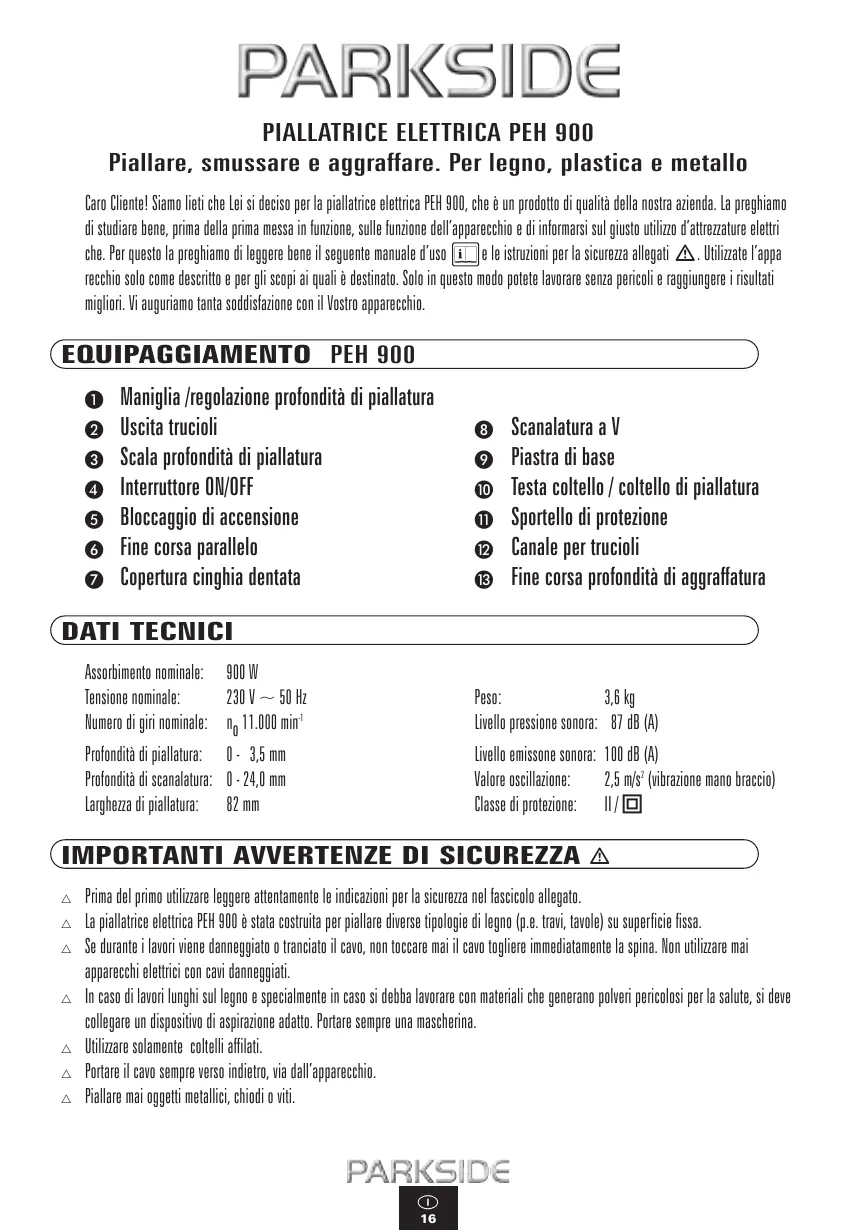

Pialare, smussare e aggraffare. Per legno, plastica e metallo

Caro Clients! Siamo lieti che Lei si deciso per la piaillatrice elettrica PEH 900, che è un prodotto di qualità della nostra azienda. La preghiamo di studiare bene, prima della prima messa in funzione, sulle funzioni dell'apparecchio e di informarsi sul giusto utilizzo d'attrezature elettriche. Per quello la preghiamo di leggere bene il seguente manuale d'uso [i] e le istruzioni per la sicurezza allegati . Utilizzate l'apparecchio solo come descritto e per gli scopi ai quali è destinato. Solo in quello modo potete lavorare alla pericolie e raggiungere i risultati migliorari. Vi auguriamo tanta soddisfazione con il Vostro apparecchio.

Maniglia/regolazione profondità di piaillatura
2 Uscita trucioli
3 Scala profondità di piaillatura
4 Interruttore ON/OFF
Bloccaggio di accensione
6 Fine corsa parallelo
Copertura cinghia dentata

3 Scanalatura a V
Piastra di base
Testa coltello / coltello di piallatura
Sportello di protezione
Canale per trucioli
13 Fine corsa profundità di aggraffatura

DATI TECHNICI

Assorbimento nominale: 900 W

Tensione nominale: 230V 50Hz

Numero di giri nominale: n_011.000min^-1

Profondità di piallatura: 0 - 3,5 mm

Profondità di scanalatura: 0 - 24,0 mm

Larghezza di piallatura: 82 mm

Peso: 3,6 kg

Livello pressione sonora: 87 dB (A)

Livello emissone sonora: 100 dB (A)

Valore oscillazione: 2,5 m/s² (vibrazione mano braccio)

Classe di protezione: II/回

IMPORTANT AVVERTENZE DI SICUREZZA

Prima del primo utilizes leggere attentamente leindicazioni per la sicurezza nel fascicolo allegato.
La pialatrice elettrica PEH 900 è stata costruita per pialare diverse tipologie di legno (p.e. travi, tavole) su superficie fissa.
Se durante i lavori viene danneggiato o tranciato il cavo, non toccare mai il cavo togliere immediatamente la spina. Non utilizzato mai apparetti elettrici con cavi danneggiati.
In caso di lavori lunghi sul legno e specialmente in caso si debba lavorare con materiali che generano polveri pericolosi per la salute, si deve collegare un dispositivo di aspirazione adatto. Portare sempre una mascherina.
Utilizzare solamente coltelli affiliati.
Portare il cavo sempre versus indietro, via dall'apparecchio.
Pialare mai oggetti metallici, chiodo viti.

Portare la piallatrice solamente accesa sul pezzo da favorare.
La piastra di base ❷ delve appoggiare in piano durante il lavoro.
Non enthare con le dit a nll'uscita trucioli Utilizzare un bastone di legno per liberare l'uscita trucioli dai trucioli..

ESERCIZIO

La piaillatrice elettrica PEH possie du systeme INTELLIGENT POWER CONTROL. Questa gestione elettronica misura e regola i diversi tipi d'esercizio della Vostra piaillatrice;

Tipodesercizio

Caratteristica

Accensione

Attraverso lo stadio di avvamento dell'elettronica IPC il motore si avvia ridardato e poi in modo morbid. In quello modo si evitano correnti forti all'accensione. La reazione delle centraline di corrente viene evitata (p.e. Cantieri, case)

Folle:

Dopo l'accensione lo stadio a giri alto dell'elettronica IPC fa si che la macchina velocizzza sul valore richiesto precedentamente impostato. Lo stadio di regolazione numero di giri IPC gestisce poi il numero di giri costante.

ATTENZIONE: Prima di eseguire lavori sulla piaillatrice togliere sempre la spina alla presa.

Osservare la tensione di rete! La tensione deve corrispondere alle indicazioni sulla targhetta dell'apparecchio (apparecchi che riportano una tensione di 230V possono essere collegatianche ad una tensione di rete di 220V).

ACCENSIONE SPEGNIMENTO

Per ragioni di sicurezza l'interruttore ON/Off non pue essere impostato a lavoro continuo. Deve rinanere premuto durante tutto l'esercizio.

IMPOSTAZIONE PROFONDITA DI PIALLATURA

La profundità di piallatura (profondità del truciolo) più essere impostato da 0 a 3,5 mm. Girare la maniglia e portare la freccia sulla marca tura e/o il valore desiderati.

USCITA TRUCIOLI ED ASPIRAZIONE

L'uscita trucoli poe essere selezionata simplicamente spostando i coperchi di chiusura da destra a sinistra o viceversa.

ANNOTAZIONI PER IL LAVORO

Accendere la pialatrice sempre prima del contatto con il materiale e portare poi l'apparecchio sul pezzo da lavorare.

PIALLARE SUPERFICI

Appoggiare l'apparecchio con la parte anteriore della piastra di base sul pezzo da lavorare.

Fare sempre attenzione che, durante la piałatura di superfici come travi e cavole, la piastra di base ⑨ appoggi sempre su tutte la superficie; altrimenti vi è pericolò di ritorno dei coltelli.

Portare la piaillatrice sempre con due mani e con avanzamento uniforme atraverso la superficie da lavorare.

SMUSSARE BORDI

Attraverso la scanalatura a V ③, che si trova nel centro della piastra di base ⑨ anterio, è possible smussare facilemente e velocamente i bordi del Vostro pezzo da lavorare. Per quello si appoggia la scanalatura a V ③ sul bordo del pezzo, seguendolo. Durante la scanalatura pre stare attenzione a mantenere un posizionamento angolare di 45^ ed un avanzamento uniforme.

AGGRAFFARE

Pe. per aggrafatura destra montare il fine corda parallelo sinistra e il fine corda di profondità dell'aggraffatura destra nei fori esistenti dell'apparecchio (montaggio visto dall'alto)

Con il fine corsa della profondità di aggraffatura 3 si imposta la profondità - max. 24mm . Impostare il fine corsa parallelo

alla larghezza desiderata. La Scala della profundità di piallatura ③ delve essere impostata alla profundità massima di 3,5 mm.

Lavorare il pezzo più volte, fino a quando si ha raggiunto la profundità di aggraffatura desiderata.

SOSTITUIRE O INVERTIRE IL COLTELLO DI PIALLA

ATTENZIONE: Togliere sempre la spina prima di eseguire lavori sulla pialatrice
NOTA IMPORTANTE: Non allentare le due viti con esagono incassato. Esse servono per l'adattamento dell'altezza della testata del coltello. Un adattamento serve solamente quando si vuole utilizzato un altro tipo di coltello pialatrice come p.e. coltelli rustici.

In fabbrica sono montati coltelli a spirale HSS. In caso dichio coltelli sostuire sempre entrambi i coltelli HSS per evitare squilibri. I coltelli reversiblebbi PARKSIDE possono, quando non sono più affilati — invertiti oppure sostituiti, perché si debba bilanciare l'altezza della testa del coltello.

1) Allentare prima solo una testa coltello in modo di potersi orientare per il rimontaggio alla seconda testa del coltello.
2) Con la chiave fissa allegata svitare le 3 viti della testa coltello
3) Togliere la testa coltello dal rullo della piallatrice.
4) Spingere il coltello lateralmente alla testa coltello.

NOTA: La testa coltello cui assereanche smontata,p.e.per pulizia.

5) Il montaggio del coltello invertito o nuovo avviene in ordine inverso.
6) Per sicurezza controllare ancora quando segue:

• La posizione del coltello della pialatrice nella testa coltello
• La sede uniforme e fissa della testa coltello e delle 3 viti di tensionamento
• Se l'allezza è corretta (2 viti con esagono incassato).

SOSTITUZIONE CINGHIA DENTATA

Allentare la vite della copertura della cinghia dentata e togetlierla. Tagliare la cinghia con taglierina o coltello e togliere la cinghia usurata. Pulire la puleggia e la ruota di trasmissione da eventuali inquinamenti prima di insertire la nuova cinghia dentata! Appoggiare la nuova cinghia dentata sulla ruota di trasmissione e, girandola, spingere la cinghia sulla puleggia grande. Montare la copertura della cinghia dentata e avitare le viti.

MANUTENZIONE E CURA

Pulire con frequenza la pialatrice elettrica; possibilmente a conclusione del lavoro. Non utilizzato mezzi affilati per la pulitura della pialatrice elettrica. Non devono entrare liquidi all'internala della pialatrice. Per pulire il carter utilizzato un panno morbido. Non utilizzato mai benzina, liquidi solventi oppure detergenti che danneggiano la plastica. Le aperture di ventilazione devono essere sempre libere e pulite.

CONSIGLI PRATICI

1. Evitare un avanzamento troppo accelerato - Questo diminuirebbe notevolmente le capacité e la durata delle lame.
2. Utilizzare sempre coltelli affiliati e rinnovare in tempo quelli usurati — In quello modo si ottengono buoni tagli e si tiene cura dell'apparecchio..
3. In caso di piallatura di superfici piane si consiglia di impostare profundità di trucio lasse e di ripetere più volte the operatione.

Trovate altri consigli pratici nel fascicolo allegato "Indicazioni per la sicurezza"

Sono riservate modifiche teciniche per lo sviluppo dell'apparechio.

DICIHIARAZIONE DI CONFORMITA

Noi della Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, con la presente dichiariamo che il prodotto è conforme alle seguenti direttive CE:

Direttiva CE machine: (89/392 EEG), (91/368 EEG), (93/44 EEG), (93/68 EEG)

Direttiva CE sulle basso tensioni: (73/23/EEG), (93/68 EEG)

Compatibility elettromagnetica: (89/336 EEG), (92/31 EEG), (93/68 EEG)

Norme armonizate applicate: EN 50144-1:1998, EN 50144-2-14:1996, EN 55014-1:1993 +A1

EN 61000-3-2:1995 + A1 + A2, EN 61000-3-3:1995, EN 55014-2:1997

Tip: PARKSIDE

Tip macchina: PEH 900

Denominazione dell'apparecchio: PIALLATRIC ELETRICA

Bochum, 01.04.2002

Hans KompernaB

• Dirigente -

PARKSIDE

CEPILLADORA ELECTRICA PEH 900

Nimellisottoteho: 900 W

Nimellisjannite: 230V 50Hz

Nimelliskayntinopeus: n_011.000^-1

Per isto apprecchio si condede a garanzia di 36 mesi, a partire alla data d'acquisto. L'apprecchio è stato prodotto con la massima accuratezza e controllato al dettaglio prima della segna. Qualora, malgrado ciò, dovessero verificarsi degli erre di funzionamento, si prega di rispedire l'apprecchio insieme alla confezione originale e con ricevuta d'acquisto (se presente), all'indirizzo del servizio di assistenza del rispetto paese. I danni da attribuire ad un impiego non appropriato, nonché i pezi soggetti ad usura, non sono coperti alla garanzia.
