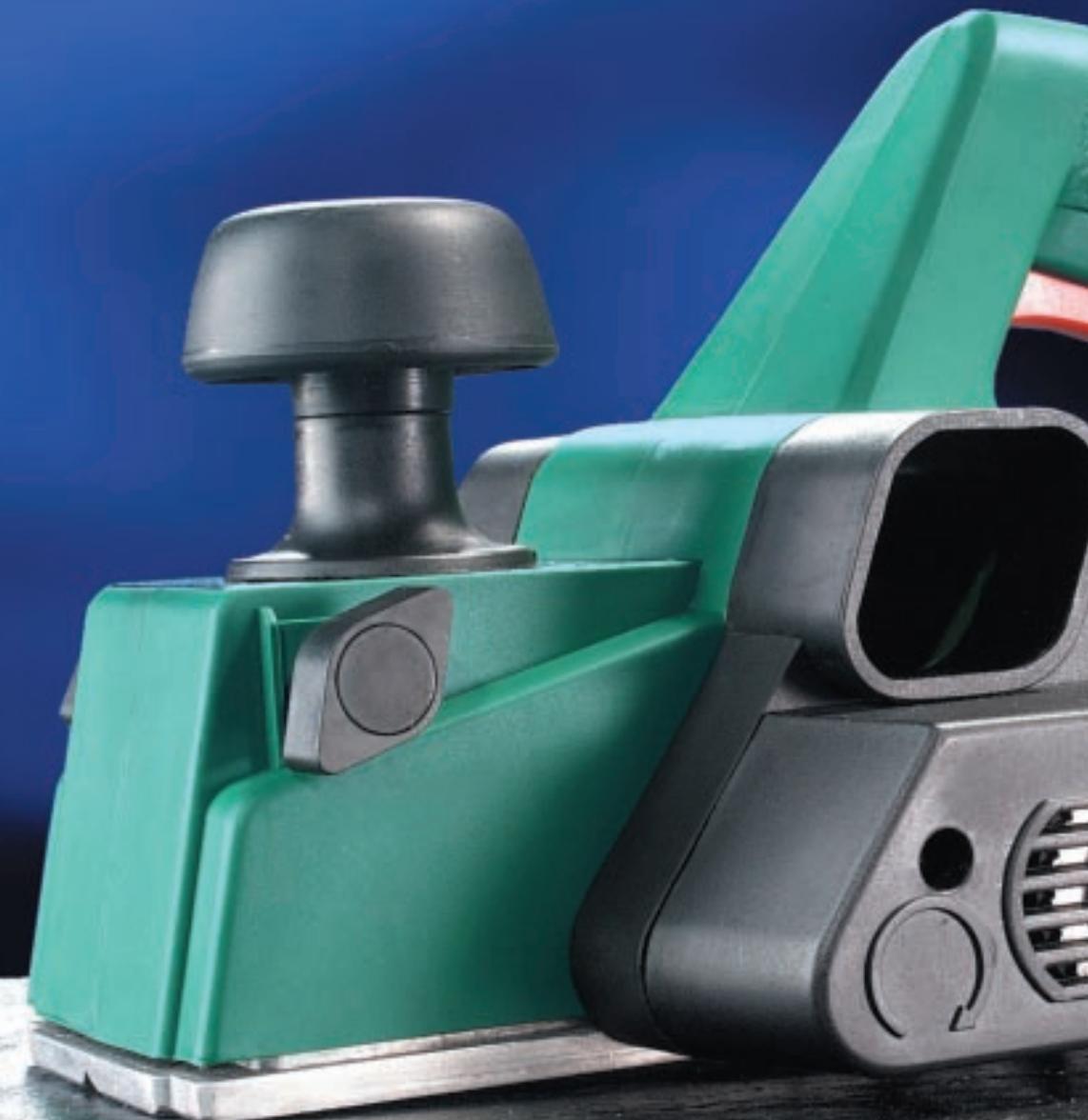

PEH 900 - Elektrisk hyvel PARKSIDE - Gratis bruksanvisning och manual

Varumärke	PARKSIDE
Modell	PEH 900
Produkttyp	Elektrisk hyvel
Hyvelbredd	82 mm
Justerbar spåntjocklek	0 - 3,5 mm
Justerbar falsdjup	0 - 24 mm
Vikt	3,6 kg
Nätspänning	230 V (kompatibel 220 V)
Skyddsklass	II (dubbel isolering)
Ljudtrycksnivå	87 dB (A)
Ljudeffektnivå	100 dB (A)
Vibration (hand-arm)	2,5 m/s²
Bladtyp	Vändbara HSS-blad
Elektroniskt system	Intelligent Power Control (IPC) med mjukstart och varvtalsreglering
Spånutkast	Justerbar vänster/höger orientering
Funktioner	Hyvling, fasning (V-spår), falsning
Medföljande tillbehör	Parallellanslag, falsdjupsskala, gaffelnyckel
Säkerhet	Avtryckare med startspärr, remskyddskåpa
Underhåll	Regelbunden rengöring, inga vassa föremål, mjuk trasa
Garanti	36 månader
Certifieringar	EG-direktiv (maskiner, lågspänning, elektromagnetisk kompatibilitet)

Vanliga frågor - PEH 900 PARKSIDE

Hur justerar man spåntjockleken?

Vrid styrhandtaget för att rikta in pilen på önskat värde, mellan 0 och 3,5 mm.

Hur gör man en fals?

Montera parallellanslaget till vänster och falsdjupsskalan till höger (sett ovanifrån). Ställ in djupet från 0 till 24 mm och spåntjockleken på 3,5 mm. Gör flera pass tills önskat djup uppnås.

Hur vänder eller byter man bladen?

Koppla bort apparaten. Lossa de 3 skruvarna på bladet med den medföljande nyckeln, ta bort bladhållaren, skjut ut bladet i sidled. Montera det vända eller nya bladet i omvänd ordning. Kontrollera höjden och åtdragningen.

Hur undviker man risk för bakslag?

Se till att basen ligger plant på ytan innan du börjar hyvla. För hyveln med jämn matningshastighet och håll den med båda händerna.

Hyveln startar inte, vad gör jag?

Kontrollera att stickkontakten är ansluten och att kabeln inte är skadad. Avtryckaren måste hållas intryckt under arbetet (ingen kontinuerlig låsning).

Hur suger man upp spånen?

Anslut spånutkastets munstycke till en extern dammsugare. Bär dammask vid längre arbete på trä.

Kan man hyvla metall eller plast?

Ja, apparaten är avsedd för trä, plast och metall. Använd lämpliga blad och följ säkerhetsanvisningarna.

Hur rengör man hyveln?

Koppla bort apparaten. Rengör med en mjuk trasa, utan att använda bensin, lösningsmedel eller starka rengöringsmedel. Ventilationsöppningarna måste hållas rena.

Vad gör jag om spånutkastet är igensatt?

Koppla bort apparaten. Använd en träpinne för att ta bort spånen. Stick aldrig fingrarna i munstycket.

Hur byter man drivremmen?

Lossa skruvarna på skyddskåpan och ta bort den. Klipp av den gamla remmen, rengör remskivorna, placera den nya remmen runt drivhjulet och lägg den på remskivan. Sätt tillbaka skyddskåpan.

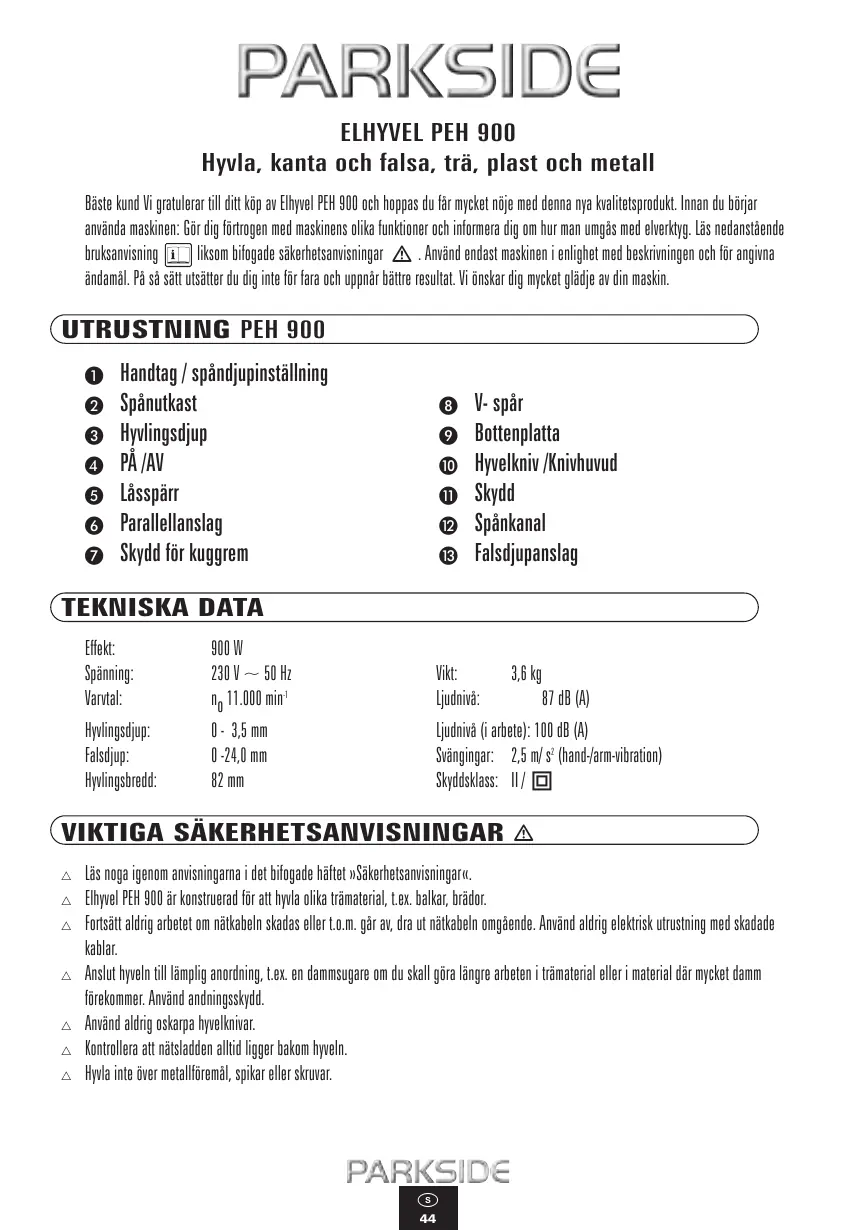

BRUKSANVISNING PEH 900 PARKSIDE

Hyvla, kanta och falsa, trä, plast och metall

Bäste kund Vi gratulerar till ditt kop av Elhveyl PEH 900 och hoppas du fär mycket njed medenna nya kvalitetsprodukt. Innan du börjar använda maskinen: Gör dig fortrgen med maskinens olica Funktioner och informera dig om hur man umgås med elverktyg. Läs nedanstænde braksanvisning likson bifogade sakerhetsanvisninger A . Använd endast maskinen i enlight med beskrivningen och für angivaandamål. På sa satt utsätter du dig inte for fara och uppär bättre resultat. Vi önskar dig mycket glädje av din maskin.

UTRUSTNING PEH 900

Handtag / spändjupinställning
2 Spanutkast
3 Hylingsdjup
4 PAA/AV
5 Lassparr
6 Parallellanslag
Skydd for kuggrem

8 V-spar
Bottenplatta
Hyvelkniv/Knivhuvud
Skydd
12 Spänkanal
Falsdjupanslag

TEKNISKA DATA

Effekt: 900 W

Spanning: 230V 50Hz

Varvetal: n_011.000^-1

Hyvlingsdjup: 0 - 3,5 mm

Falsdjup: 0-24,0 mm

Hyvlingsbredd: 82 mm

Vikt: 3,6 kg

Ljudniva: 87 dB (A)

Ljudniva (i arbete): 100 dB (A)

Svangingar: 2.5m / s^2 (hand/arm-vibration)

Skyddsklass: II/回

VIKTIGA SÄKERHETSANVISNINGAR

Läns noga igenom anvisingarma i det bifogade hättet »Sakerhetsanvisingnar.
Elhyel PEH 900 ar konstruerad for att hyyla olika tramaterial, t.ex. balkar, brador.
Fortsatt aldrig arabetem om natakabeln skadas ell t.o.m. gär av, dra ut natakabeln omgäende. Använd aldrig elektrisk utrustning med skadade kablar.
Anslut hyveln till lamplig anordning, t.ex. en dammsugare om du skull gora langre arbenet i tramaterial ell er i material dar mycket damm forekommer. Anvand andningskydd.
Använd aldrig oskarpa hyelknivar.
Kontrollera att natsladden alltid ligger bakom hyveln.
△ Hyvlne over metallfremal, spikar aller skruvar.

Starta hyveln och for den mot arbeitsstycket.
Bottenplattan maste vara plan under arbetet.
Stoppa inte in fingrarna i spanukastet 2. Anvand en trapinne for atta bort spans som fastnat ur utkastet.

FÖRSTA ANVÄNDNING

Elhylvel PEH 900 har INTELLIGENT POWER CONTROL. Denna elektroniska avkänning mær och reglerar de olica driftslogen for din hyvel.

Driftssatt

Kannetecken

Start:

IPC-elektroniken gür att motorn startar med fordröjning och sedan kör igäng mjukt.
På detta sätt kan starka strömstätar undvikas. Därigenom fororsakar man inte att säkringar utlöses (byggplatser, hushäll).

Tomgang:

Nasta niva i IPC-elektroniken konntrollerar att hyveln gär jämnt enlig ställt bör-väre. Varvitalsregleringen i IPC-elektroniken sakerställer ochsääett konstant varvital.

OBS: Dra alltld ut natakabel innan du utfor atgardenller rengoring av hyveln.

Kontrolera natspänningen. Strömköllans spanning och uppgifterna på typskylten måste överensstämma. Apparater Märkta med 230 V kan även användas vid 220 V.

PÁ/ AV

Av sakerhetsskal kan inte PAV/AV-knappen las for kontinuierlig drift. Knappen maste tryckas in hela tiden for att hyveln skall gä.

HYVLINGSDJUP

Hylungsdjupet (spandjup) kan stallas in mellan 0 - 3,5 mm. Vrid handtaget och ställ in pilen på önskad marketing resp..Varde.

SPÄNUTKAST OCH UTSUG

Du kan valja spanutkast pa hoger eller vander sida med hjalp av skydden.

ARBETSANVISNINGAR

Starta alltid hyeln innan du satter den mot till materialet.

HYVLA YTOR

Satt ner hyveln med bottenplattans ➀ främre del pa arbetsstycket. Kontrolera att bottenplattan ➁ alltid ligger plan nar du hyvlar balkar ell brador. Sā undviker man att kniven ger bakslag.

Styr alltid hyveln med bada händerna och med jamm handkraft over materialet.

FASA KANTER

Med hjalp av V- sparet den framre delen av bottenplattan kan du snabbt ochenkelt fasa av kanterna pa arbetsystcket.

Satt V- sparet ⑥ mat arbeitsstyetck och for hyveln utfter kanten.

Kontrollera att vinkel hela tiden ar 45^ och hyveln skjuts med jamm handkraft.

FALSE

Montera parallellanslag till vänster och falsdjupanslag till hoger i borhålen på hyveln (montering sett frän ovan) für att fæ en hogerliggande fals.

Falsdjupet ställ in pä max. 24 mm med falsdjupanslag ⑧ Ställ in parallellanslag ④ für onskad bredd. Justera hyvlingsdjup ③ till maximala djup 3,5 mm. Bearbeta arbetstcycket flera gänger tills du fätt onskad falsdjup.

HYVELKNIV, BYTA ELLER VANDA

OBS: Dra alltld ut natakabel innan du utfor atgardenller rengoring av hyveln.
VIKTIg: Lossa inte de bada inre sexkantskruvarna. Dessa anvands for hojdjustering av knivhuvudet. Detta skll endast justeras om du anvander en annan typ av hyvelkniv. t.ex. en allmogekniv.

Hyveln ar fran fabrik utrustad med vandbara hghallfathetsknivar i snabbstal. Byta alltid bada knivarna for att undvika ojamm gang. Vandbara PARKSIDE-knivar som blivit oskarpa kan bytas ell eras utan hojdjustering.

1) Lossa bara ett knivhuvud i taget sa det ar lattare att gora om proceduren med den andra kniven.
2) Lossa de tre skruvarna pa knivhuvudet med bifogad U-nyckel.
3) Lyft knivhuvudet fran hyvelvalsen.
4) Skjut hyveljärnet at sidan ur knivhuvudet. TIPS: Knivhuvudet kan även tas isär for rengöring.
5) Montera en ny uller en vand kniv i omvand ordning.
6) Kontrollera att hyvelkniven sitter ordentlich i knivhuvudet

• att knivhuvudet sitter stadigt och rakt och
• att de tre spannskruvarma och hojdjusteringens 2其间 sexkantskruvar sitter riktigt.

KUGGREM, BYTA

Lossa skruvarna for kuggremmens skydd och ta av det. Klipp av kuggremmen med en avbitartang erer kniv och ta ur den slitna kuggremmen. Rengor remskivan och drivhjulet innan du satter in en ny kuggrem.

Lagg pa dennya kuggremmen pa drivhjulet, virid pa den stora remskivan och tryck dit remmen. Satt tillbaka skyddet och skruva ater i skruvarna.

UNDERHÄLL OCH VÄRD

Rengör hyveln regelbundet, helst direkt after användning. Använd inga skarpa foremål vid rengöringen. Se till att inte vatten eller vatskorkommen in i hyvelns inre. Använd en mjuk trasa for att rengör hyveln. Använd aldrig bensin, losningsmedel aller rengöringsmedel som angrip er plast. Ventilationsüppninger måste alltid hällas öppna.

TIPS OCH TRICK

1. Hyva alltid med lagom handkraft, for mycket kraft minskar effekten och sliter på kniven.
2. Se till att hyvelkniven alltid ar skarpt. Sla knivar minskar snittkvaliteten och sliter pa hyveln.
3. Ställ in litet spändjup när du hyvlar plana ytor och upprepa hellre hyvlingen flera gänger.

Ytterligare praktiska tips finns i hafte t Sakerhetsanvisningar.

Ratt till teknska andringar inon ramen for vidareutveckling forbehalles.

• Verkställande Direktör

GARANTIE

Du erhäller 36质量管理 garanti frän dagen for Köp for denna utrustning. Den producerades med stor noggrnnet och kontrollerades samvetsgrant innan leverans. Om funktionsfelända skulle upptrada, ber vi dig sända in maskinen i originalforpackning tillsammans med köpkvitta (om detta foreligger) til angiven svenska adress.

Skador som uppkommen genom osakkunnig anvanding liksom pa forslitningsdeler tacks inte av garantin.

PARKSIDE
