MANUAL DE USUARIO PEH 900 PARKSIDE

Instrucciones de servicio Página

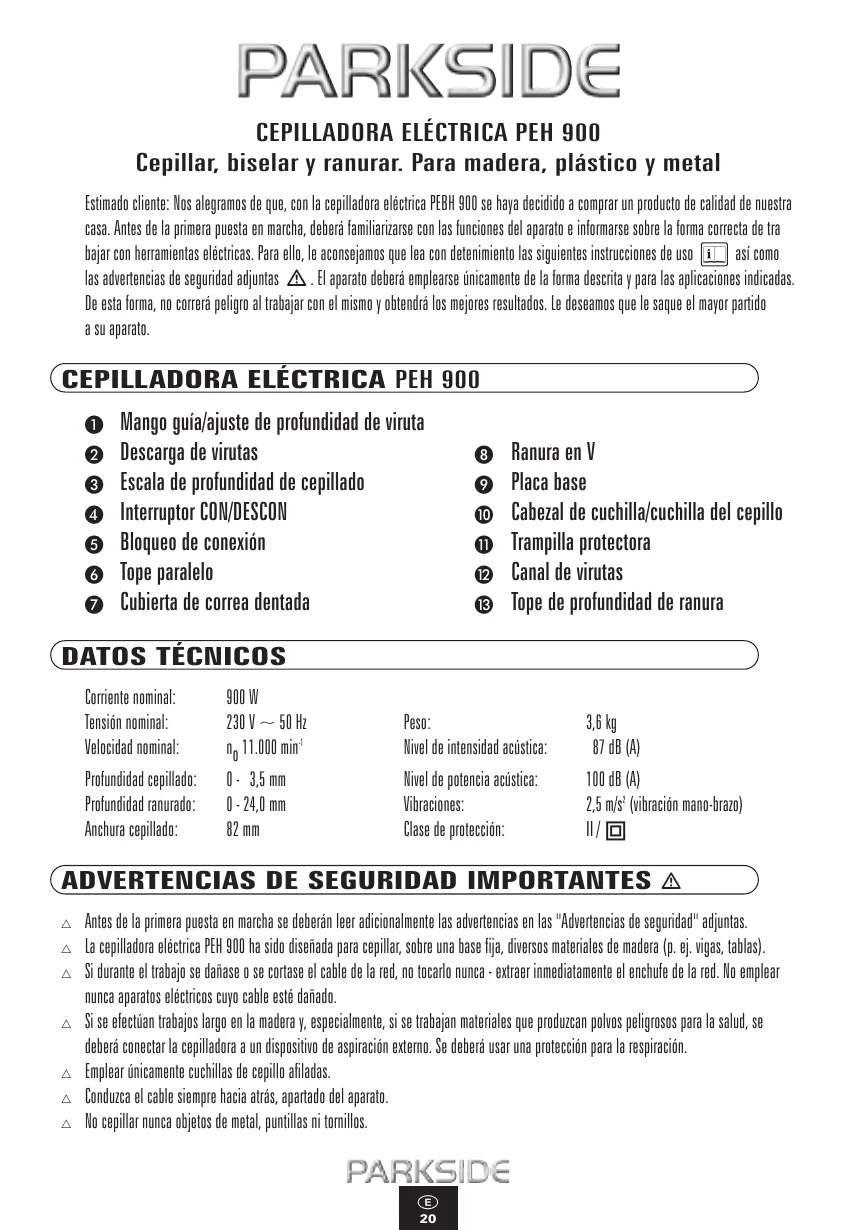

Cepillar, biselar y ranurar. Para madera, plástico y metal Estimado cliente: Nos alegramos de que, con la cepilladora eléctrica PEBH 900 se haya decidido a comprar un producto de calidad de nuestra casa. Antes de la primera puesta en marcha, deberá familiarizarse con las funciones del aparato e informarse sobre la forma correcta de tra bajar con herramientas eléctricas. Para ello, le aconsejamos que lea con detenimiento las siguientes instrucciones de uso así como las advertencias de seguridad adjuntas . El aparato deberá emplearse únicamente de la forma descrita y para las aplicaciones indicadas. De esta forma, no correrá peligro al trabajar con el mismo y obtendrá los mejores resultados. Le deseamos que le saque el mayor partido a su aparato.

Mango guía/ajuste de profundidad de viruta Descarga de virutas Escala de profundidad de cepillado Interruptor CON/DESCON Bloqueo de conexión Tope paralelo Cubierta de correa dentada

Ranura en V Placa base Cabezal de cuchilla/cuchilla del cepillo Trampilla protectora Canal de virutas Tope de profundidad de ranura

Corriente nominal: Tensión nominal: Velocidad nominal: 900 W 230 V ~ 50 Hz no 11.000 min-1 Peso: Nivel de intensidad acústica: 3,6 kg 087 dB (A) Profundidad cepillado: Profundidad ranurado: Anchura cepillado:

82 mm Nivel de potencia acústica: Vibraciones: Clase de protección: 100 dB (A) 2,5 m/s2 (vibración mano-brazo) II /

ADVERTENCIAS DE SEGURIDAD IMPORTANTES

Antes de la primera puesta en marcha se deberán leer adicionalmente las advertencias en las "Advertencias de seguridad" adjuntas. La cepilladora eléctrica PEH 900 ha sido diseñada para cepillar, sobre una base fija, diversos materiales de madera (p. ej. vigas, tablas). Si durante el trabajo se dañase o se cortase el cable de la red, no tocarlo nunca - extraer inmediatamente el enchufe de la red. No emplear nunca aparatos eléctricos cuyo cable esté dañado. Si se efectúan trabajos largo en la madera y, especialmente, si se trabajan materiales que produzcan polvos peligrosos para la salud, se deberá conectar la cepilladora a un dispositivo de aspiración externo. Se deberá usar una protección para la respiración. Emplear únicamente cuchillas de cepillo afiladas. Conduzca el cable siempre hacia atrás, apartado del aparato. No cepillar nunca objetos de metal, puntillas ni tornillos.

Aplicar la cepilladora sobre la pieza a trabajar sólo estando conectada. La placa base ha de apoyar plana al trabajar. No tocar con los dedos la descarga de virutas . Utilizar un bastón de madera para liberar la descarga de virutas de material atascado.

La cepilladora eléctrica PEH 900 dispone de un INTELLIGENT POWER CONTROL. Este control electrónico mide y regula los distintos estados de servicio de su cepilladora; Estado de servicio Conectar: Marcha en vacío: Características Mediante la etapa electrónica de arranque IPC, el motor se pone en marcha con retardo y, seguidamente, con suavidad. De esta forma se evitan, en gran parte, los fuertes impactos de corriente de conexión. Así se evita también, en gran parte, que reaccionen los fusibles automáticos (obras, hogares). Después de la conexión, la etapa electrónica de aceleración IPC se encarga de que la máquina acelere al valor prefijado. Seguidamente, la etapa de regulación de velocidad IPC mantiene constante la velocidad. ATENCIÓN: Antes de realizar algún trabajo en la cepilladora, se deberá extraer siempre el enchufe de la toma de corriente. Observar la tensión de la red. La tensión de la fuente de corriente debe coincidir con los datos en la placa de características del aparato. CONECTOR/DESCONECTAR Por razones de seguridad, el interruptor de conexión/desconexión no puede ajustarse a servicio continuo. Este deberá ser presionado con stantemente durante el servicio.

AJUSTAR PROFUNDIDAD DE CEPILLADO

La profundidad de cepillado (profundidad de viruta) puede ajustarse de 0-3,5 mm. Girar el mango guía y colocar la flecha en la marca o valor deseado. DESCARGA DE VIRUTAS Y ASPIRACIÓN DE VIRUTAS La descarga de virutas puede cambiarse a la derecha o a la izquierda cambiando sencillamente la posición de las tapas de cierre.

ADVERTENCIAS DE TRABAJO

Conectar siempre la cepilladora antes del contacto con el material y acercar entonces el aparato al objeto que se vaya a trabajar. CEPILLAR SUPERFICIES Colocar el aparato, con la parte delantera de placa base ,sobre el objeto a trabajar. Observar necesariamente que al cepillar superficies tales como vigas y tablas, la placa base ha de apoyarse sobre toda la superficie, ya que de no ser así, pueden producirse contragolpes de la cuchilla. Conducir siempre la cepilladora con ambas manos y con avance constante sobre la superficie a trabajar. BISELAR Mediante la ranura en V , que se encuentra en el centro de la placa base delantera, se pueden biselar rápida y fácilmente los bordes de su objeto de trabajo. Para ello se deberá colocar la cepilladora con la ranura en V sobre el borde del objeto de trabajo y conducirse a lo largo de éste. Durante el biselado, la posición angular de 45° deberá ser constante y el avance uniforme. RANURAR Por ejemplo, para ranurar al ras derecho, montar el tope paralelo y la izquierda y el tope de profundidad de ranura a la derecha en los orificios del aparato (montaje visto desde arriba). Con el tope de profundidad de ranura se ajusta la profundidad de ranura a máx. 24 mm. Ajustar el tope paralelo para limitar la anchura deseada. Ajustar la escala de profundidad de cepillado a la profundidad máxima de 3,5 mm. Trabajar el objeto varias veces hasta alcanzar la profundidad de ranura deseada. CAMBIAR O DAR LA VUELTA A LA CUCHILLA DE CEPILLO ATENCIÓN: Antes de realizar algún trabajo en la cepilladora, se deberá extraer siempre el enchufe de la toma de corriente. ADVERTENCIA IMPORTANTE: No aflojar ninguno de los dos tornillos de cabeza con hexágono interior. Estos sirven para ajustar la altura del cabezal de la cuchilla. Un ajuste sólo será necesario, si se va a emplear otro tipo de cuchilla de cepillo, como p. ej. una cuchilla rústica. De fábrica vienen ajustadas las cuchillas reversibles HSS. Cuando se desee cambiar la cuchilla, se deberán cambiar ambas cuchillas HSS, para evitar un desequilibrio. A las cuchillas reversibles PARKSIDE se les puede dar la vuelta - cuando dejen de estar afiladas - sin necesidad de ajustar la altura del cabezal de la cuchilla. 1) Soltar primero un solo cabezal de cuchilla , así es posible orientarse por el segundo cabezal montado de fábrica para el posterior ensamblaje.

2) Soltar los 3 tornillos del cabezal de cuchilla con la llave de boca suministrada.

3) Extraer el cabezal de cuchilla del cilindro de cepillo.

4) Extraer la cuchilla de cepillo lateralmente del cabezal de cuchilla.

ADVERTENCIA: el cabezal de cuchilla también se puede desmontar, p. ej., para su limpieza.

5) El montaje con cuchilla vuelta o con una nueva tiene lugar siguiendo el orden contrario.

6) Para más seguridad, comprobar finalmente:

- la posición de la cuchilla en el cabezal - el asiento uniforme y fijo del cabezal de cuchilla y de los 3 tornillos de apriete - si el ajuste de la altura (2 tornillos de cabeza con hexágono interior) es correcto.

Aflojar los tornillos de la cubierta y retirar la cubierta de la correa dentada . Cortar la correa dentada con un cortador lateral o cuchillo y retirar la correa dentada desgastada. Limpiar bien la suciedad de la polea y de la rueda de accionamiento, antes de montar una correa dentada nueva. Colocar la correa dentada nueva sobre la rueda de accionamiento y aplicarla a presión sobre la polea grande. Volver a colocar de nuevo la cubierta de la correa dentada y sujetarla con los tornillos.

MANTENIMIENTO Y CUIDADOS

Limpiar la cepilladora regularmente, a ser posible, siempre inmediatamente después de concluir un trabajo. No emplear objetos afilados para la limpieza de la cepilladora eléctrica. Evitar que entren líquidos en el interior de la misma. Para la limpieza de la carcasa, se deberá emplear siempre un paño suave. No emplear en ningún caso gasolina, disolventes, ni ningún otro limpiador que ataque al plástico. Los orificios de ventilación han de estar siempre libres.

SUGERENCIAS Y TRUCOS

01. Evitar un avance sobreelevado - éste reducirá considerablemente la efectividad y acortará la vida útil de la cuchilla. 02. Emplear siempre cuchillas afiladas y sustituir a tiempo las que ya no lo estén. De esta forma se consiguen buenos rendimientos de corte y se protegerá el aparato. 03. Al efectuar un cepillado de alisado de las superficies se aconseja ajustar sólo profundidades de viruta pequeñas y repetir varias veces la operación de cepillado. Otras sugerencias prácticas se encuentran también en las "Advertencias de seguridad" adjuntas. Nos reservamos el derecho de realizar modificaciones que sean necesarias para el desarrollo técnico.
