Merkki	PARKSIDE
Malli	PEH 900
Tuotetyyppi	Sähköhöylä
Höyläysleveys	82 mm
Lastun paksuus säädettävä	0 - 3,5 mm
Uron syvyys säädettävä	0 - 24 mm
Paino	3,6 kg
Jännite	230 V (yhteensopiva 220 V)
Suojausluokka	II (kaksinkertainen eristys)
Äänenpainetaso	87 dB (A)
Äänitehotaso	100 dB (A)
Tärinä (käsi-käsivarsi)	2,5 m/s²
Terätyyppi	Kaksipuoliset HSS-terät
Elektroninen järjestelmä	Intelligent Power Control (IPC) pehmeällä käynnistyksellä ja nopeuden säätelyllä
Lastunpoisto	Säädettävä vasen/oikea suunta
Toiminnot	Höyläys, viistotus (V-ura), uritus
Toimitetut tarvikkeet	Rinnakkaisohjain, uritussyvyyden ohjain, haarukka-avain
Turvallisuus	Käynnistyskytkin käynnistysestolla, hihnan suojakotelo
Huolto	Säännöllinen puhdistus, ei teräviä esineitä, pehmeä liina
Takuu	36 kuukautta
Sertifikaatit	EY-direktiivit (koneet, pienjännite, sähkömagneettinen yhteensopivuus)

Usein kysytyt kysymykset - PEH 900 PARKSIDE

Kuinka lastun paksuus säädetään?

Käännä ohjauskahvaa kohdistaaksesi nuoli haluttuun arvoon, 0–3,5 mm.

Kuinka uritus tehdään?

Asenna rinnakkaisohjain vasemmalle ja uritussyvyyden ohjain oikealle (ylhäältä katsottuna). Säädä syvyys 0–24 mm ja lastun paksuus 3,5 mm:ksi. Aja useita kertoja, kunnes haluttu syvyys saavutetaan.

Kuinka terät käännetään tai vaihdetaan?

Irrota laite verkosta. Löysää terän 3 ruuvia mukana tulevalla avaimella, poista teränpidike, nosta terä sivulta ulos. Asenna käännetty tai uusi terä päinvastaisessa järjestyksessä. Tarkista korkeus ja kiristys.

Kuinka takaiskun vaara vältetään?

Varmista, että pohja lepää tasaisesti pinnalla ennen höyläyksen aloittamista. Liikuta höylää tasaisella syöttönopeudella ja pidä sitä molemmin käsin.

Höylä ei käynnisty, mitä tehdä?

Tarkista, että pistoke on kytketty ja johto ei ole vaurioitunut. Käynnistyskytkintä on pidettävä painettuna työskentelyn aikana (ei jatkuvaa lukitusta).

Kuinka lastut imuroidaan?

Liitä lastunpoistoputki ulkoiseen pölynimuriin. Käytä pölynaamaria pitkäaikaisessa puutyössä.

Voiko höylätä metalleja tai muoveja?

Kyllä, laite on suunniteltu puulle, muoville ja metallille. Käytä sopivia teriä ja noudata turvallisuusohjeita.

Kuinka höylä puhdistetaan?

Irrota laite verkosta. Puhdista pehmeällä liinalla, älä käytä bensiiniä, liuotinta tai voimakasta puhdistusainetta. Ilmanottoaukkojen on pysyttävä puhtaina.

Mitä tehdä, jos poistoputki on tukossa?

Irrota laite verkosta. Käytä puista tikkua lastujen poistamiseen. Älä koskaan työnnä sormia putkeen.

Kuinka hihna vaihdetaan?

Löysää suojakotelon ruuvit ja poista se. Leikkaa vanha hihna pois, puhdista hihnapyörät, aseta uusi hihna vetopyörän ympärille ja kytke se hihnapyörään. Asenna kotelo takaisin.

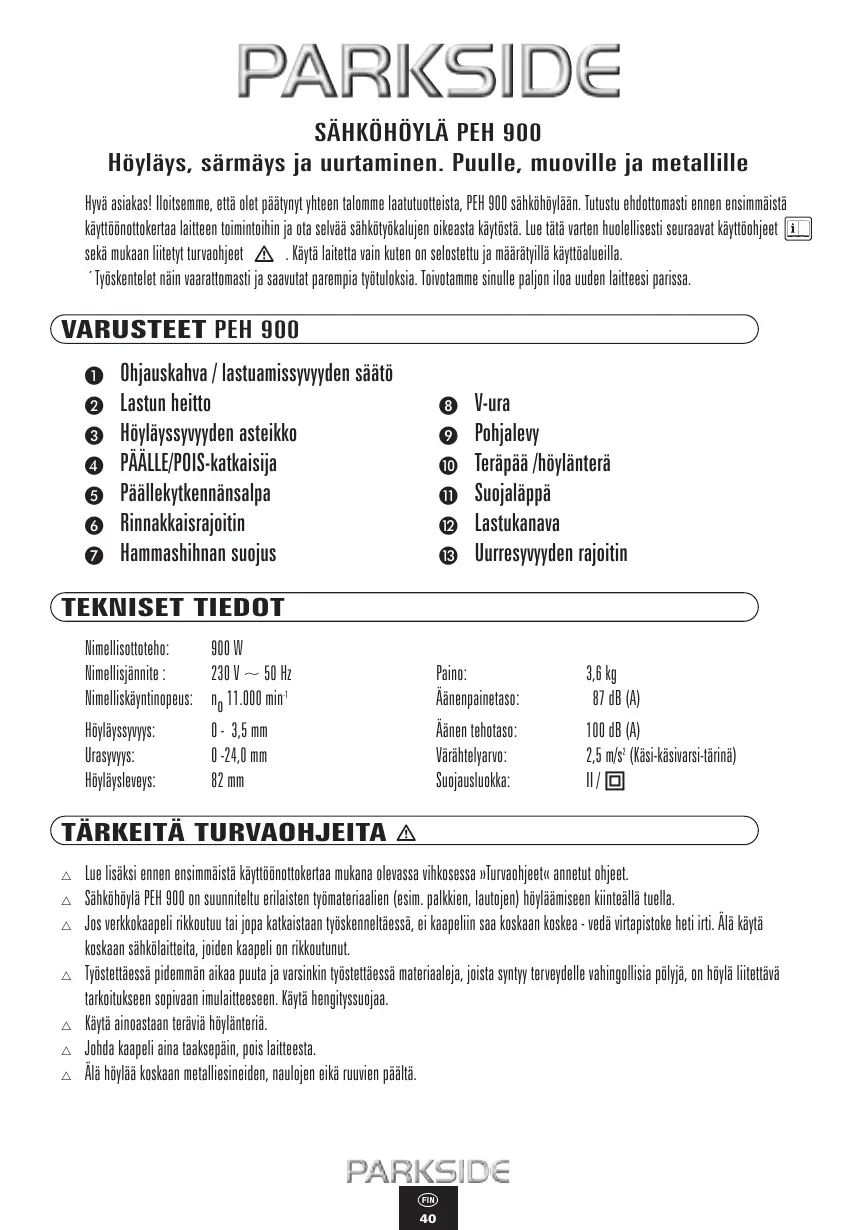

KÄYTTÖOHJE PEH 900 PARKSIDE

Höyläys, särmäys ja uurtaminen. Pulle, muoville ja metallille

Hyva asiakas! Iloitsemme, etta olet paaynyt yhteen talomme laatutouthetaista, PEH 900 sahkiyoljaan. Tutustu ehdottomasti ennen ensimmaistä kaytttonottokertaa laitteen toimintoin h ja otsevala sakhkotyukalujen oikeasta kaytosta. Lue tata varten huolellisesti seuraavat kayttohjeet 15 sekamuaan liitetyt turvaohjeet A . Kayta laitetta vain kuten on selostetu ja maaratyilla kayttalueilla.

Työskentelet nän vaarattomasti ja saavutare pampia työtuloksia.Toivotamme sinulle paljon iloa uuden laitteesi parissa.

VARUSTEET PEH 900

Ohjauskahva /lastuamissyvyden saatö
Lastun heitto
3 Höylässyyvyyden asteikko
4 PÄÄLLE/POIS-katkaisija
Paalkytkennansalpa
6 Rinnakkaisrajoitin
7 Hammashihnan suojus

V-ura
Pohjalevy
10 Terapaa /huylantera
Suojalappa
12 Lastukanava
Uurresyyvyyden rajoitin

TEKNISET TIEDOT

Höylässyyvys: 0 - 3,5 mm

Urasyvyys: 0-24,0 mm

Höyläysleveys: 82 mm

Paino: 3,6 kg

Aaenpainetaso: 87 dB (A)

Aaen tehotaso: 100 dB (A)

Värahtelyarvo: 2,5 m/s² (Käsi-kasivarsi-tärä)

Sujoausluokka: II/回

Lue lisaki ennen ensimmaistä kaytttoontokerta mukana olevassa vihkosessa Turovaohjeet annet tobject.
△ Sähköhöylä PEH 900 on suunniteltu erilaisten tyomateriaialien (esim. palkkien, lautojen) Höyläämiseen kintealla tuella.
Jos verkkokaapeli rikkoutuu tai jopa katkaistaan tyoskenneltaaessa, ei kaepelin saa koskaan koska - veda virtapistoke heti irti. Alä käytä koskaan sähkolaiteita, joiden kaepeli on rikkoutunut.
Tyostettaa pidemman aikaa puata ja varsink tyostettaa materiaaleja, joista syntyy terveydelle vahingollisia polyj, on hyl liitattav tarkoitukseen sopivaan imulaitteeseen. Kayta hengityssuoja.
Käytä ainoastaan teräviä hylänteria.
Johda kaepeli aina taaksepain,pois laitteesta.
Aa hylaa koskaan metallisesinde, naulojen eika ruuvien paalta.

Vie hylvaain palaletkykcttynyostokpappaletta kohti.
Pohjaleyn 9 maattava taseisesti tyoskenneltaaessa.
Lastun heittoon 2ei saa tartua sormin. Kayta pupeppia poistaaksesi tukkiutuneet lastut lastun heitosta.

KAYTTÖONOTTO

Sahköhöylä PEH 900:ssa on INTELLIGENT POWER CONTROL. Tämä elektroninen järestelmä mittaa ja säätä höyläsi erilaiset käytötilat;

Käytötila

Tunnusmerkit

Pallekytenta:

IPC-elektronikan avulla kännistyy moottori viiveellä ja sen jälkeen varovasti. Nain valtytaan miltei tāysin voimakkailta kykentāvirran sysāyksiltā. Nain estetäan miltei tāysin automaattivarokkeiden havahtuminen (rakennustyōmaat, kotitaloudet).

Tyhjäkäntyi:

Paalckytkennan jälkeen IPC-elektroniika-ryntöktäntyivaie huolehtii siita, etta kone kihydttä etukateen valittuun asetusarvoen. Sen jälkeen IPC-kierrasluvunsäötvaihe huolehtii vakio kierrosluvusta.

HUOMIO: Ennen kuin suoritat toitta hylass on pistoke vedettava aina irti pistorasiasta.

Huomioi verkojannite. Virtalähteen jännitteen on vastattava laitteen typpikilen tietoja.

Laiteita, jotka on merkitty 230 V:IIa, voidaan kayttta myos 220 V:IIa.

PÄLLE- JA POIS-KATKAISIJA

Turballisuussyista PAALLE- / POIS-katkaisijaa eoi saaatajkatuvaan kayttoen. Sit on painettava jatkuvasti kayton aikana.

HOYLAYSSYVYYDEN SÄTÄMINEN

Höylässyyys (lastuamissyyys) voidaan saàtā 0 -3,5 mm:n valillà. Kierra ohjauskahvaa ja aseta nuoli haluttun merkintaan tai arvoon.

Lastun heitto vasemmalle tai oikealle voidaan valita yksinkertaisesti sulkuhatuja vaitamalla.

TYOOHJEITA

Kytke hylä aina pälä ennen kosketusta materiäin ja vie laite vasta sitten työstkappaleeseen.

PINTOJEN HOYLAYS

Aseta laite siten, etta pohjaleyn etuosa on tyostettavan tyostokappaleen paall.

Huomioi ehdottomasti, etta sellaisia pintoja, kuten palkkeja ja lautoja houylattaaessa pohjaleyn on levattava koko pinnalla, koska muutoin on vaarana teran takisku.

Vie hylaa aina molemmin kasin ja tasaisin likkein eteenpain tyostetattan pinnan yli.

KULMIEN VIISTOAMINEN

Pohjaleyn etuosan keskellä olevalla V-uralla voit viistaa nopeasti ja yksinkertaisesti tyostokpaleesi kulmat. Aseta hylän V-ura tyostokpaleen kulmaan ja vie hyläa kulmaa pitkin.

Huolehdi viistamisen aikana, etta kulma-asento on vakio 45^ ja like eteenpain on tasainen.

UURTAMINEN

Esim. oikeanpuoleista vistoa varten asennetaan laitteen reikiin rinnakkaisrajoitin vasemmalle ja uurresvyyden rajoitin oikealle (asennus yhäaltapain katssuttuna).

Uurresyyvden rajoittimella sāedetān urasyvyys -maks. 24 mm. Rinnakkaisrajoitin sāedetān halutun leveyden rajoittamiseksi.

Höylässyyvden astiekko Säädetään maksimisyyvteen 3,5 mm. Työsta työkappaletta useamman kerran, kunnes haluttu urasyvyys on saavutetu.

HOYLANTERÄN VAIHTAMINENTAI KÄNTÄMINEN

HUOMIO: Ennen kuin suoritat toitä Höylässä on pistoke vedettä aina irti pistorasiasta.
TARKEA VIHJE: Kumpaakaan kuusikoloruua viai loysata. Ne palvelevat teranpan korkeussaatoo. Saato on tarpeellista vain halutessasi kayttaa tostan hoylatertyppia, kuten esim. rustiikkiteraa.

Tehtaalla on asennettu HSS-kaantoterat teria vahdetaessa vahdetaan aina molemmat HSS-terat epatasapainon valttamiseksi. PARKSIDE-kaantoterat voidaan vaihtaa tai kaantä -kun ne ovat tylstyneet-ilman teranpän korkeussaatäa.

1) Lyyss ansiki vain yksi terapaa, niin voit kayttta tehtailla asennettua toista terapaa ohejeana myohemmin tapahtuissa kokoamisesse.
2) mukana elevalla kiintoaivaimella irrotetaan terapaan 3 ruuva.
3) terapää otetaan höylän telasta.
4) hóylanteryönnetaaansivultaterpäästa.

HUOMAUTUS: Terapää voidaan myos purkaa osin esim. puhistusta varten.

5）Kannetyn tui uuden hylanteran asennus tapahtuu vastapäissessä järestyksessä.
6) Tarkista viel alopuki varmuuden vuksi

-höylänterän asento terapäässa.
- terapāṇān ja 3:n kirstyruuvin tassainen ja tiukka istuvus.
-etta koreussaa@ (2 kuosiokoloruuvia) on iokea.

HAMMASHIHNAN VAIHTAMINEN

Loyssa suojksen ruuvit ja poista hammashihnun suoju ⑦ .Leikkaa hammashihna kulmaleikkurilla tai veitsella ja ota kulunut Hammashihna. Poista aina lika huolellisesti hihnapyrastä sekä kayttopyrastä, ennen kuin asennat uuden hammashihnan.

Laita uusi hammashihna kayttopyöräille ja paina kiertämällä isolle hihnapyörälle.

Hammashihnan suojus asennetaan jalleen paikallee ja kiinittetaan ruveilla.

HUOLTO JA HOITO

Puhdista sahkolaitteet sannollisesti, mieluiten aina heti tyon paatytya. Sahkohoylan puhdistamiseen ei saa kayttaa teravia esineita. Hoylan sisaan ei saa paastaste nesteita. Kayta kuoren puhdistamiseen pehmeaaiinaa - ala kayta missaan tapaukssena bensiini, liuottimia eika muovia syuytavia puhdistusaineita. Tuuletasaukojen on oltava aina vapaat.

VINKKEJÄ JA APUKEINOJA

1. Väätä liian noopea liikettä eteenpän - se vähentä huomattavasti tehokkyka ja lyhtässi risäksi terien kyytökkä.
2. Käytä aina terävi terä ja vaihda tylsät terä ajissa - saïytä hyvat leikkaustehot ja säästät konetta.
3. Höyläettäess pintoja takaisin on suositeltavaa saaatä vain vahäisetlastuamissyyddet ja toistaa Höyläys useaman kerran.

Lisa kaytannollisi vinkkejä lóydām yóu mukana olevasta vihkoşesta Turvaohjeet.

Edelleenkeitstä koskeva oikeus teknisin muutoksin pidatetäan.

KONFORMITEETTISELVITYS

Me, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, selitämme tãma tuotteen yhdenmukaisuuden seuraavien EY-ohjesäantöjen kanssa:

Koneohje /EY-pienjannitteita koskeva ohjesaantto:

Sahkömagneettinen mukautuvaius:

Sovelletut harmonisoidut normit:

Konetyyppi/typppi/Koneen maaeritelma

SAHKOHÖYLÄ PEH 900

Bochum, 01.04.2002

Hans Kompemaß

toimitusjohtaja

PARKSIDE

ELHYVEL PEH 900

Saat tälle laitteele 36 kuukauden takuun ostopävästä alkaen. Laite on valmistetu huolellisesti ja tarkistetu tunnollisesti ennen toimitusta. Jos kuitenk imenee toimintavirheitä, laheta laite alkuperäispakkauksessa yhddss ostokuiin kanssa (mikäli käillä) mainittuun maasi huoltopalveluun.

Vauriot, jotka johtuvat epaaasianmukaisesta kaskittelysta ja kulutossat eivat kuulu takuun piririn.
