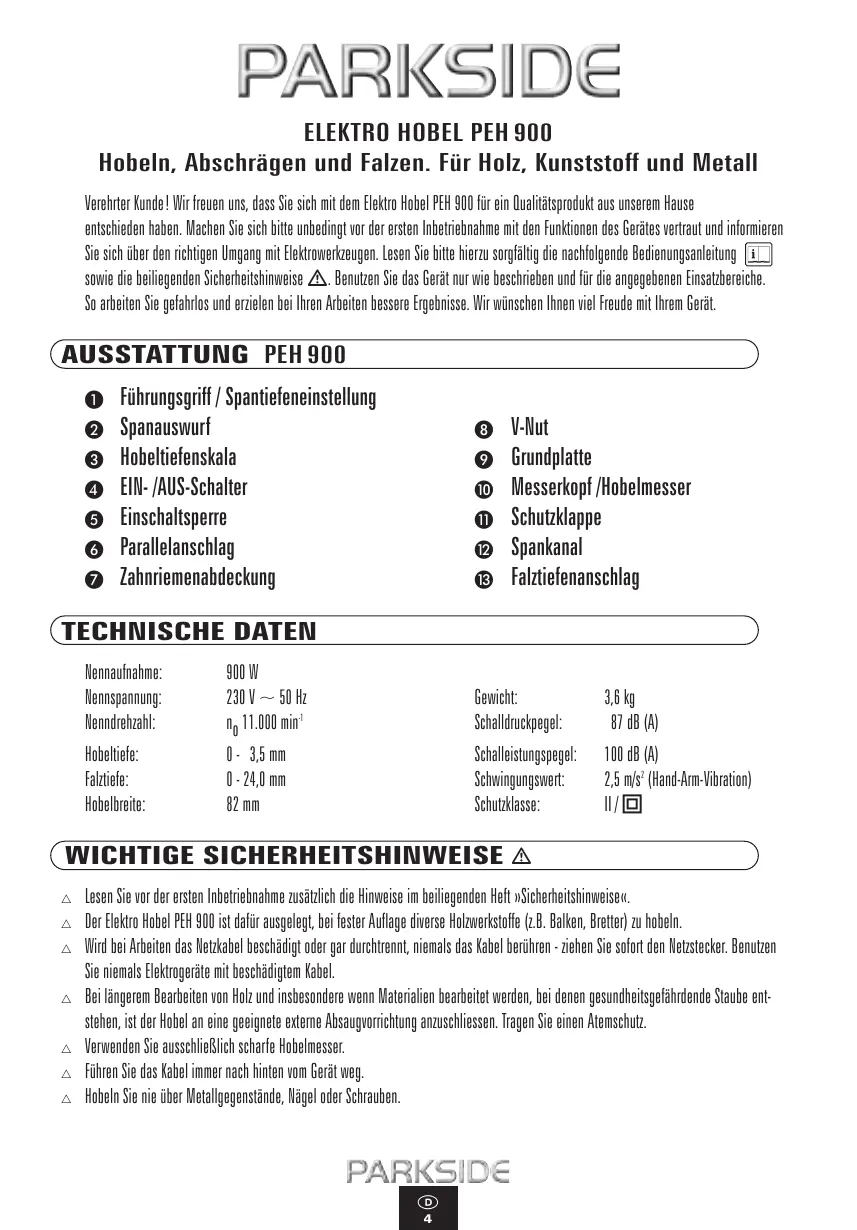

Hobeln, Abschrägen und Falzen. Für Holz, Kunststoff und Metall Verehrter Kunde! Wir freuen uns, dass Sie sich mit dem Elektro Hobel PEH 900 für ein Qualitätsprodukt aus unserem Hause entschieden haben. Machen Sie sich bitte unbedingt vor der ersten Inbetriebnahme mit den Funktionen des Gerätes vertraut und informieren Sie sich über den richtigen Umgang mit Elektrowerkzeugen. Lesen Sie bitte hierzu sorgfältig die nachfolgende Bedienungsanleitung sowie die beiliegenden Sicherheitshinweise . Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. So arbeiten Sie gefahrlos und erzielen bei Ihren Arbeiten bessere Ergebnisse. Wir wünschen Ihnen viel Freude mit Ihrem Gerät. AUSSTATTUNG PEH 900

Führungsgriff / Spantiefeneinstellung Spanauswurf Hobeltiefenskala EIN- /AUS-Schalter Einschaltsperre Parallelanschlag Zahnriemenabdeckung

V-Nut Grundplatte Messerkopf /Hobelmesser Schutzklappe Spankanal Falztiefenanschlag TECHNISCHE DATEN Nennaufnahme: Nennspannung: Nenndrehzahl: 900 W 230 V ~ 50 Hz no 11.000 min-1 Gewicht: Schalldruckpegel: 3,6 kg 087 dB (A) Hobeltiefe: Falztiefe: Hobelbreite:

82 mm Schalleistungspegel: Schwingungswert: Schutzklasse: 100 dB (A) 2,5 m/s2 (Hand-Arm-Vibration) II / WICHTIGE SICHERHEITSHINWEISE

Lesen Sie vor der ersten Inbetriebnahme zusätzlich die Hinweise im beiliegenden Heft »Sicherheitshinweise«. Der Elektro Hobel PEH 900 ist dafür ausgelegt, bei fester Auflage diverse Holzwerkstoffe (z.B. Balken, Bretter) zu hobeln. Wird bei Arbeiten das Netzkabel beschädigt oder gar durchtrennt, niemals das Kabel berühren - ziehen Sie sofort den Netzstecker. Benutzen Sie niemals Elektrogeräte mit beschädigtem Kabel. Bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Staube entstehen, ist der Hobel an eine geeignete externe Absaugvorrichtung anzuschliessen. Tragen Sie einen Atemschutz. Verwenden Sie ausschließlich scharfe Hobelmesser. Führen Sie das Kabel immer nach hinten vom Gerät weg. Hobeln Sie nie über Metallgegenstände, Nägel oder Schrauben.

Den Hobel nur eingeschaltet gegen das Werkstück führen. Die Grundplatte muß beim Arbeiten flach aufliegen. Nicht mit den Fingern in den Spanauswurf greifen. Benutzen Sie einen Holzstab, um einen verstopften Spanauswurf von Spanmaterial zu befreien. INBETRIEBNAHME Der Elektro Hobel PEH 900 verfügt über INTELLIGENT POWER CONTROL. Dieses elektronische Management misst und regelt die verschiedenen Betriebszustände Ihres Hobels; Betriebszustand Merkmal Einschalten: Durch die IPC-Elektronik-Anlaufstufe läuft der Motor verzögert und anschließend sanft an. Starke Einschaltstromstöße werden dadurch weitgehend vermieden. Dadurch wird das Ansprechen von Sicherungsautomaten weitgehend verhindert (Baustellen, Haushalte). Nach dem Einschalten sorgt die IPC-Elektronik-Hochlaufstufe dafür, dass die Maschine in den vorgewählten Sollwert beschleunigt. Anschließend sorgt die IPC-Drehzahlregelstufe für eine konstante Drehzahl. Leerlauf: ACHTUNG: Bevor Sie Arbeiten an dem Hobel durchführen immer den Stecker aus der Steckdose ziehen. Beachten Sie die Netzspannung. Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Gerätes übereinstimmen. Geräte, die mit 230 V bezeichnet sind, können auch mit 220 V betrieben werden.

EIN- UND AUSSCHALTER

Aus Gründen der Sicherheit kann der EIN- /AUS-Schalter nicht auf Dauerbetrieb eingestellt werden. Er muß während des Betriebs ständig gedrückt bleiben. HOBELTIEFE EINSTELLEN Die Hobeltiefe (Spantiefe) kann von 0 - 3,5 mm eingestellt werden. Drehen Sie den Führungsgriff und stellen Sie den Pfeil auf die gewünschte Markierung bzw. den Wert ein.

SPANAUSWURF UND -ABSAUGUNG

Der Spanauswurf kann durch einfaches Umstecken der Verschlußkappen links oder rechts gewählt werden.

ARBEITSHINWEISE Schalten Sie den Hobel immer vor Materialkontakt ein und führen Sie das Gerät erst dann an das Werkstück.

Setzen Sie das Gerät mit dem vorderen Teil der Grundplatte auf das zu bearbeitende Werkstück auf. Beachten Sie unbedingt, dass beim Hobeln von Flächen wie Balken und Bretten die Grundplatte immer auf der ganzen Fläche aufliegen muss, da sonst Rückschlaggefahr des Messer besteht. Führen Sie den Hobel stets mit beiden Händen und gleichmäßigem Vorschub über die zu beabeitende Fläche. KANTEN ANFASEN Durch die V-Nut , die sich in der Mitte der vorderen Grundplatte befindet, können Sie schnell und einfach die Kanten Ihres Werkstückes anfasen. Setzen Sie dazu den Hobel mit der V-Nut auf die Werkstückkante auf und führen sie ihn an dieser entlang. Achten Sie während des Anfasens auf konstante Winkellage von 45° und gleichmäßigen Vorschub. FALZEN Z.B. für rechtsbündiges Falzen den Parallelanschlag links und den Falztiefenanschlag rechts in die vorhandenen Bohrungen des Gerätes montieren (Montage von oben gesehen). Mit dem Falztiefenanschlag wird die Falztiefe -max. 24 mm- eingestellt. Den Parallelanschlag zur Begrenzung der gewünschten Breite einstellen. Die Hobeltiefenskala auf die maximale Tiefe von 3,5 mm justieren. Bearbeiten Sie das Werkstück mehrfach, bis die gewünschte Falztiefe erreicht ist.

HOBELMESSER WECHSELN ODER WENDEN

ACHTUNG: Bevor Sie Arbeiten an dem Hobel durchführen immer den Stecker aus der Steckdose ziehen. WICHTIGER HINWEIS: Die beiden Innensechskantschrauben nicht lösen. Sie dienen zur Höhenjustierung des Messerkopfes. Eine Justierung ist nur notwendig, wenn Sie einen anderen Hobelmessertyp, wie z.B. ein Rustikalmesser, verwenden wollen. Werkseitig sind HSS-Wendemesser eingesetzt. Bei einem Messerwechsel immer beide HSS-Messer tauschen um einer Unwucht vorzubeugen. Die PARKSIDE-Wendemesser können -wenn sie stumpf geworden sind- ohne Höhenjustierung des Messerkopfes gewendet oder gewechselt werden. 1) Lösen Sie zunächst nur einen Messerkopf , so können Sie sich am werkseitig montierten zweiten Messerkopf für den späteren Zusammenbau orientieren.

2) mit dem beiliegenden Maulschlüssel die 3 Schrauben des Messerkopfes lösen.

3) den Messerkopf aus der Hobelwalze nehmen.

4) das Hobelmesser seitlich aus dem Messerkopf schieben.

HINWEIS: Der Messerkopf kann auch zerlegt werden, z.B. zur Reinigung.

5) Die Montage mit gedrehtem oder neuem Hobelmesser erfolgt in umgekehrter Reihenfolge.

6) Überprüfen Sie zur Sicherheit abschließend nochmals

- die Position des Hobelmessers im Messerkopf. - den gleichmäßigen und festen Sitz des Messerkopfs und der 3 Spannschrauben. - ob die Höhenjustierung (2 Innensechskantschrauben) korrekt ist.

ZAHNRIEMEN WECHSELN Lösen Sie die Schrauben der Abdeckung und nehmen Sie die Zahnriemenabdeckung ab. Durchtrennen Sie den Zahnriemen mit einem Seitenschneider oder Messer und entnehmen Sie den verschlissenen Zahnriemen. Befreien Sie stets die Riemenscheibe sowie das Antriebsrad gründlich von Schmutz, bevor Sie einen neuen Zahnriemen einbauen! Den neuen Zahnriemen auf das Antriebsrad auflegen und unter Drehen auf die große Riemenscheibe aufdrücken. Zahnriemenabdeckung wieder aufsetzen und mit den Schrauben befestigen.

Reinigen Sie den Hobel regelmässig, am besten immer direkt nach Abschluss der Arbeit. Keine scharfen Gegenstände zur Reinigung des Elektro Hobels verwenden. Es dürfen keine Flüssigkeiten in das innere des Hobels gelangen. Zum Reinigen des Gehäuses ein weiches Tuch verwenden – auf keinen Fall Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Lüftungsöffnungen müssen immer frei sein.

01. Vermeiden Sie überhöhten Vorschub – er mindert erheblich das Leistungsvermögen und verringert zudem die Lebensdauer der Messer. 02. Stets scharfe Messer verwenden und stumpfe Messer rechtzeitig erneuern – Sie erhalten gute Schnittleistungen und schonen das Gerät. 03. Beim Glatthobeln von Flächen empfiehlt es sich, nur geringe Spantiefen einzustellen und den Hobelvorgang mehrmals zu wiederholen. Weitere praktische Tipps finden Sie ebenfalls im beiliegenden Heft »Sicherheitshinweise«. Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

KONFORMITÄTSERKLÄRUNG

Wir, Kompernaß Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, erklären hiermit für dieses Produkt die Übereinstimmung mit folgenden EG-Richtlinien: Maschinenrichtlinie/ EG-Niederspannungsrichtlinie: Elektromagnetische Verträglichkeit: Angewandte harmonisierte Normen: (89/392 EEG), (91/368 EEG), (93/44 EEG), (93/68 EEG) (73/23/EEG), (93/68 EEG) (89/336 EEG), (92/31 EEG), (93/68 EEG) EN 50144-1:1998, EN 50144-2-14:1996, EN 55014-1:1993+A1 EN 61000-3-2:1995+A1+A2, EN 61000-3-3:1995, EN 55014-2:1997 Marke: Maschinentyp/Type: Bezeichnung der Maschine: PARKSIDE PEH 900 HAND-HOBELMASCHINE Bochum, 01.04.2002 Hans Kompernaß - Geschäftsführer
