BEDIENUNGSANLEITUNG PEH 30 E5 PARKSIDE

Originalbetriebsanleitung

FR BE

Rabot électrique

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB MT

DE/AT/CH Originalbetriebsanleitung Seite 4

GB/MT Translation of the original instructions Page 17
FR/BE Traduction de la notice originale Page 28
NL/BE vertaling van de oorspronkelijke gebruiksaanwijzing Pagina 43
ES Traducción del manual original Página 55
IT/MT Traduzione delle istruzioni originali Pagina 68
CZ	Překlad původního návodu k používání	Strana	81
SK	preklad pôvodného návodu na použitie	Strana	92
HU	Eredeti használati utasítás fordítása	Oldal	104
PL	Tlumaczenie instrukcji oryginalnej	Strona	117
DK	oversættelse af den originale brugsanvisning	Side	130

1 2 3 4 5 6 PARKSIDE 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25

Inhaltsverzeichnis

Einleitung.... 4

Bestimmungsgemäße Verwendung......4

Lieferumfang/Zubehör...... 4

Übersicht....5

Funktionsbeschreibung.... 5

Technische Daten....5

Sicherheitshinweise....6

Bedeutung der Sicherheitshinweise...... 6

Bildzeichen und Symbole...... 6

Allgemeine Sicherheitshinweise für Elektrowerkzeuge....6

Sicherheitshinweise für Hobel...... 8

Weiterführende Sicherheitshinweise......8

Restrisiken....9

Vorbereitung....9

Bedienteile....9

Spanauswurf demontieren und montieren....10

Parallelanschlag verwenden.... 10

Falztiefenanschlag verwenden....10

Staubabsaugung anschließen...... 10

Hobelmesser wenden oder tauschen.... 10

Betrieb....11

Arbeitshinweise....11

Ein- und Ausschalten....12

Transport....12

Reinigung, Wartung und Lagerung......12

Reinigung....12

Wartung.... 13

Antriebsriemen ersetzen.... 13

Lagerung....13

Entsorgung/Umweltschutz.... 13

Zusätzliche Entsorgungshinweise für Deutschland....13

Service.... 14

Garantie.... 14

Reparatur-Service....15

Ersatzteile und Zubehör...... 15

Original-EU-Konformitätserklärung......16

Explosionszeichnung....143

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Elektrohobels (nachfolgend Gerät oder Elektrowerkzeug genannt).

Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Geräts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Lesen Sie die Betriebsanleitung sorgfältig. Machen Sie sich mit den Bedienteilen und dem richtigen Gebrauch des Gerätes vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Geräts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist ausschließlich für folgende Verwendung bestimmt:

- Hobeln, anfasen und falzen von Holzwerkstoffen wie z. B. Balken und Bretter. Werkstücke dürfen nur bearbeitet werden, wenn Sie ausreichend befestigt sind.

Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann eine ernsthafte Gefahr für den Benutzer darstellen und zu Schäden am Gerät führen. Der Bediener oder Nutzer des Geräts ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich. Das Gerät ist für den Einsatz im Heimwerkerbereich bestimmt. Es wurde nicht für den gewerblichen Dauereinsatz konzipiert. Bei gewerblichem Einsatz erlischt die Garantie. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrige Verwendung oder falsche Bedienung verursacht wurden.

Lieferumfang/Zubehör

Packen Sie das Gerät aus und überprüfen Sie den Lieferumfang.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

• Elektrohobel

• Parallelanschlag

• Papiertüte
  • Innensechskantschlüssel

• Maulschlüssel
• Schlossschraube
• Unterlegscheibe
• Flügelmutter
• Halter
• Falztiefenanschlag
• Adapter für externe Staubabsaugung
  • Originalbetriebsanleitung

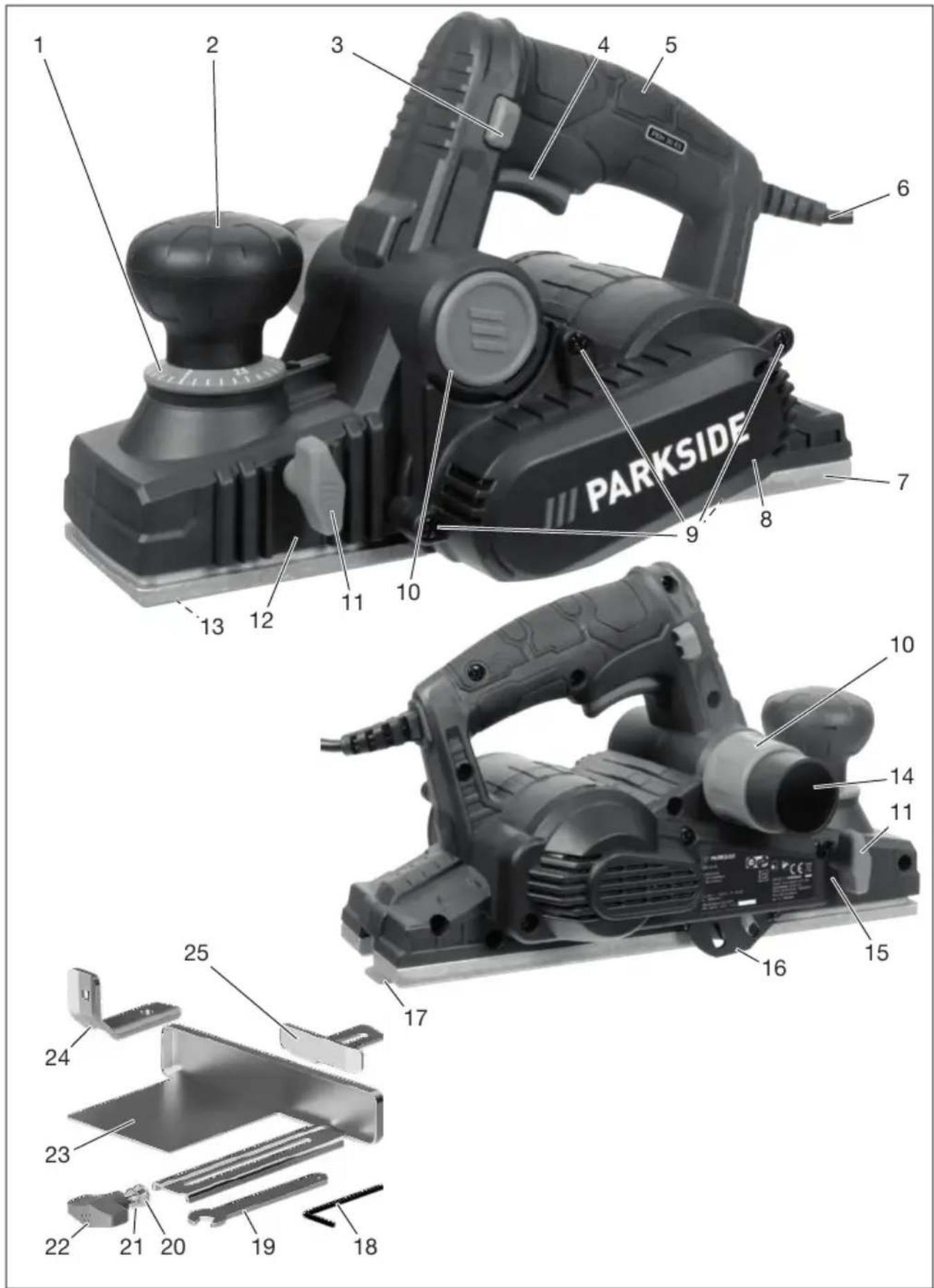

Übersicht

Die Abbildungen des Geräts finden Sie auf der vorderen und hinteren Ausklappseite.

1 Skala (Spantiefe)
2 Spantiefeneinstellung / Zusatzhandgriff (isolierte Grifffläche)
3 Einschaltsperre
4 Ein-/Ausschalter
5 Handgriff (isolierte Grifffläche)
6 Netzanschlussleitung
7 Hobelsohle
8 Abdeckung
9 Schraube (Abdeckung)

10 Spanauswurf

11 Flügelschraube

12 Aufnahme (Parallelanschlag)

13 V-Nut

14 Adapter für externe Staubabsaugung

15 Aufnahme (Falztiefenanschlag)

16 versenkbarer Hobelmesser-Schutz

17 Parkschuh

18 Innensechskantschlüssel

19 Maulschlüssel

20 Schlossschraube

21 Unterlegscheibe

22 Flügelmutter

23 Parallelanschlag

24 Halter (Parallelanschlag)

25 Falztiefenanschlag

Abb. A

26 Messeraufnahme

27 Hobelmesser

28 Klemmplatte
29 Messerwelle
30 Innensechskantschraube
31 Sechskantschraube

Abb. B

32 Riemenrad (groß)
33 Antriebsriemen
34 Riemenrad (klein)

Abb. C

35 Ablesemarke (Falztiefenanschlag)

Funktionsbeschreibung

Das Gerät hat eine rotierende Hobelwelle mit zwei Hobelmessern. Das Gerät eignet sich zum Hobeln von Balken und Brettern, Abschrägen von Kanten und zum Falzen. Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Technische Daten

Elektrohobel ......PEH 30 E5
Bemessungsspannung U .....230 V\~, 50 Hz
Bemessungsaufnahme P ....750 W
Schutzklasse ...... □ II (Doppelisolierung)
Leerlaufdrehzahl n_0 ..... 16500 min ^-1
Spantiefe 0 - 3 mm
Falztiefe ....≤18 mm
Hobelbreite ....≤82 mm
Länge Netzanschlussleitung ....3 m
Gewicht ≈ 2,9 kg
Schalldruckpegel L_pA .....89,8 dB; KpA = 3 dB
Schallleistungspegel LWA
97,8 dB; KWA=3 dB

Vibration a_n

- Handgriff .... 2,568 m/s ^2 ; K=1,5 m/s ^2

-Zusatzhandgriff .....3,771 m/s²; K=1,5 m/s²

⚠ VORSICHT! Gehörschäden! Tragen Sie Gehörschutz.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem an-

deren verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNUNG! Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitshinweise beim Gebrauch des Geräts.

Bedeutung der Sicherheits- hinweise

⚠ GEFAHR! Wenn Sie diesen Sicherheits-hinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist schwere Körperverletzung oder Tod.

⚠️ WARNUNG! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt möglicherweise ein Unfall ein. Die Folge ist möglicherweise schwere Körperverletzung oder Tod.

⚠ VORSICHT! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise leichte oder mittelschwere Körperverletzung. HINWEIS! Wenn Sie diesen Sicherheitshinweis nicht befolgen, tritt ein Unfall ein. Die Folge ist möglicherweise ein Sachschaden.

Bildzeichen und Symbole Bildzeichen auf dem Gerät

Betriebsanleitung lesen

Atemschutz benutzen

Schutzklasse II (Doppelisolierung)

Spantiefeneinstellung

Laufrichtung des Hobelmessers

Drehrichtung verriegeln

Elektrogeräte gehören nicht in den Hausmüll.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

⚠️ WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

1. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner

Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit ge- erdeten Oberflächen wie von Roh- ren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie das Elektrowerkzeug von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

1. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheits-schuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verlet-zungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

1. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steck-dose und/oder entfernen Sie einen ab-nehmbaren Akku, bevor Sie Geräteein-stellungen vornehmen, Einsatzwerk-zeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichts-maßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie das Elektrowerkzeug und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeugs reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

1. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Hobel

• Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen. Eine freiliegende rotierende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie zu schweren Verletzungen führen.
• Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Messerwelle die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
• Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf eine andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

Weiterführende Sicherheits- hinweise

• Schließen Sie das Gerät nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.
• Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist, muss sie vom Hersteller oder seinem Vertreter ersetzt werden, um Sicherheitsgefährdungen zu vermeiden. Wenden Sie sich an das Service-Center.
• Halten Sie das Elektrowerkzeug immer so, dass es beim Arbeiten flach auf dem zu bearbeitenden Werkstück aufliegt. Das Elektrowerkzeug kann sich sonst verkanten und es kann zu Verletzungen kommen.

- Führen Sie das Elektrowerkzeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlags, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

- Greifen Sie nicht mit den Händen in den Spanauswurf. Sie können sich an rotierenden Teilen verletzen.

- Hobeln Sie nie über Metallgegenstände, Nägel oder Schrauben. Messer und Messerwelle können beschädigt werden und zu erhöhten Vibrationen führen.

- Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

- Beim Arbeiten können gesundheitsgefährdende Stäube entstehen. Tragen Sie eine Atemschutzmaske und schließen Sie eine externe Staubabsaugung an.

- Prüfen Sie die Hobelmesser regelmäßig auf Beschädigungen. Verwenden Sie nur scharfe, unbeschädigte Hobelmesser.

- Halten Sie die Lüftungsöffnungen sauber.

- Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steck-dose. Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind:

• wann immer Sie das Gerät verlassen
• wenn die Netzanschlussleitung beschädigt oder verheddert ist
• bevor Sie Blockierungen entfernen oder Verstopfungen beseitigen
• bevor Sie das Gerät überprüfen, reinigen oder Arbeiten an ihm durchführen
• nach Berühren eines Fremdkörpers, um die Maschine auf Beschädigungen zu überprüfen,
• zur sofortigen Überprüfung, wenn die Maschine beginnt, übermäßig stark zu vibrieren.

- Ersetzen Sie aus Sicherheitsgründen abgenutzte oder beschädigte Teile. Verwenden Sie ausschließlich Original-Ersatzteile und -Zubehör.

- Verwenden Sie ausschließlich Zubehör, welches von PARKSIDE empfohlen wurde. Ungeeignetes Zubehör kann zu elektrischem Schlag oder Feuer führen.

Restrisiken

Auch wenn Sie dieses Gerät vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Gerätes auftreten:

• Augenschäden, falls kein geeigneter Augenschutz getragen wird.
• Lungenschäden, falls kein geeigneter Atemschutz getragen wird.
• Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
• Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

- Schnittverletzungen

⚠️ WARNUNG! Gefahr durch elektromagnetisches Feld, das während das Gerät im Betrieb ist, erzeugt wird. Das Feld kann unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor das Gerät bedient wird.

Vorbereitung

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Stecken Sie den Anschlussstecker erst dann in die Steckdose, wenn das Gerät vollständig für den Einsatz vorbereitet ist.

Bedienteile

Lernen Sie vor dem ersten Betrieb des Geräts die Bedienteile kennen.

- Spantiefeneinstellung (2)

• Stellen Sie die Spantiefe mit dem Drehknopf ein.
• Einstellbare Spantiefe: 0 – 3 mm

- Einschaltsperre (3)

• Sperrt den Ein-/Ausschalter gegen unbeabsichtigte Betätigung.
• Entsperren: Drücken

- Ein-/Ausschalter (4)

- Einschalten: Drücken

• Drehzahl stufenlos regulieren: Je weiter Sie den Ein-/Ausschalter drücken, desto höher ist die Drehzahl.
  • Ausschalten: Loslassen

- Parkschuh (17)

• Der Parkschuh ermöglicht es den Hobel abzustellen, ohne den Untergrund zu beschädigen.
• Der Parkschuh fährt aus, wenn sie die Hobelsohle vom Werkstück abheben.
• Beim Hobeln wird der Parkschuh automatisch in der Hobelsohle versenkt.

Spanauswurf demontieren und montieren

Hinweise

• Arbeiten Sie nicht ohne Spanauswurf.
- Sie können den Spanauswurf an beiden Seiten montieren.
- Schließen Sie nach Möglichkeit eine externe Staubabsaugung an.

Spanauswurf demontieren

1. Entriegeln Sie den Spanauswurf (10): Drehen Sie den Spanauswurf entgegen der Richtung LOCK.

2. Ziehen Sie den Spanauswurf (10) aus dem Gerät.

Spanauswurf montieren

1. Schieben Sie den Spanauswurf (10) in das Gerät. Achten Sie darauf, dass die Nase am Spanauswurf in die Aussparung am Gerät passt.

2. Verriegeln Sie den Spanauswurf (10): Drehen Sie den Spanauswurf in Richtung LOCK.

Parallelanschlag verwenden

Hinweise

• Der Parallelanschlag erleichtert das Falzen.
  • Arbeiten Sie mit seitlichem Druck.

Parallelanschlag montieren (Abb. C)

1. Stecken Sie die Schlossschraube (20) durch den Halter (24) und den Parallelanschlag (23).
2. Setzen Sie die Unterlegscheibe (21) auf die Schlossschraube (20).

3. Ziehen Sie die Flügelmutter (22) auf der Schlossschraube (20) fest.

4. Montieren Sie den Halter (24) mit der Flügelschraube (11) am Gerät.

Parallelanschlag einstellen (Abb. C)

1. Lösen Sie die Flügelmutter (22).
2. Stellen die gewünschte Breite ein.
3. Ziehen Sie die Flügelmutter (22) wieder fest.

Falztiefenanschlag verwenden

Hinweise

- Der Falztiefenanschlag erleichtert das Falzen.

Vorgehen (Abb. C)

1. Montieren Sie den Falztiefenanschlag (25) mit der Flügelschraube (11).
2. Stellen Sie die gewünschte Falztiefe ein. Lesen Sie die eingestellte Falztiefe an der Ablesemarke (35) ab.
3. Ziehen Sie die Flügelschraube (11) fest.

Staubabsaugung anschließen

Hinweise

- Stellen Sie sicher, dass die Staubabsaugung geeignet ist, z. B. Werkstattsauger. Normale Haushaltsstaubsauger sind nicht für das Aufsaugen von Hobelspänen geeignet. Diese Informationen finden Sie in der Bedienungsanleitung des externen Gerätes.

Vorgehen

• Versuchen sie den externen Saugschlauch (nicht mitgeliefert) direkt an den Spanauswurf (10) anzuschließen.
• Falls dies nicht gelingt, stecken Sie den Adapter zur Staubabsaugung (14) in den Spanauswurf (10). Schließen Sie den externen Saugschlauch an den Adapter zur Staubabsaugung an.
• Adapter zur Staubabsaugung (14) und externer Saugschlauch lassen sich einfach vom Spanauswurf (10) abziehen.

Hobelmesser wenden oder tauschen

⚠️ WARNUNG! Verletzungsgefahr durch ungewollt anlaufendes Gerät. Ziehen Sie den Anschlussstecker des Geräts aus der Steck-dose

⚠ VORSICHT! Schnittverletzungen! Fassen Sie das Hobelmesser nicht an den Schneidkanten an.

Hinweise

• Die Hobelmesser haben zwei Schneiden und können gewendet werden.
- Ersetzen oder wenden Sie die Hobelmesser immer paarweise.
- Schärfen Sie die Hobelmesser nicht.
- Wechseln Sie die Hobelmesser immer nacheinander. So können Sie sich bei der Montage des neuen Hobelmessers am noch montierten orientieren.
- Ersatz-Hobelmesser siehe Ersatzteile und Zubehör, S. 15.

Hobelmesser demontieren (Abb. A)

1. Stellen Sie die Spantiefeneinstellung (2) auf 0.
2. Lösen Sie die Sechskantschrauben (31) mit dem Maulschlüssel (19).
3. Versenken Sie den Hobelmesser-Schutz (16) und schieben Sie die Messeraufnahme (26) mit Hobelmesser (27) und Klemmplatte (28) seitlich aus der Messerwelle (29). Verwenden Sie zum Herausschieben ein kleines Holzstück.
4. Zerlegen Sie Messeraufnahme (26), Hobelmesser (27) und Klemmplatte (28). Wenn die Teile nicht von selbst auseinander fallen, sind sie evtl. verharzt.
   Sie können das Hobelmesser jetzt wenden oder tauschen.

Hobelmesser montieren (Abb. A)

1. Reinigen Sie gegebenenfalls Messeraufnahme (26), Hobelmesser (27) und Klemmplatte (28).
2. Legen Sie die Klemmplatte (28) mit den Nasen nach oben auf eine Unterlage.
3. Legen Sie das Hobelmesser (27) auf die Klemmplatte (28). Die Schneide liegt an den hohen Nasen. Die Nut liegt auf den niedrigen Nasen.
4. Legen Sie die Messeraufnahme (26) auf das Hobelmesser (27) und die Klemmplatte (28). Die Sechskantschrauben (31) zeigen nach oben. Die Löcher passen auf die runden Nasen.
5. Drehen Sie die Sechskantschrauben (31) komplett an die Messeraufnahme (26) und schieben Sie die Messeraufnahme mit Hobelmesser (27) und Klemmplatte (28) seitlich in die Messerwelle (29) ein.

Die Sechskantschrauben zeigen nach vorne.

1. Ziehen Sie die Sechskantschrauben (31) handfest an.
2. Richten Sie das Hobelmesser (27) aus.

Hobelmesser ausrichten (Abb. A)

Ziel: Das Hobelmesser sitzt mittig in der Messeraufnahme (26) und bündig mit der Hobelsohle (7).

1. Verstellen Sie das Hobelmesser (27) in der Höhe. Drehen Sie dazu die Innensechskantschrauben (30) mit dem Innensechskantschlüssel (18) in Richtung (mit Blick auf Hobelsohle):

○ : ↓

○ : ↑

Um das Hobelmesser zu heben, müssen Sie evtl. die Sechskantschrauben (31) ein wenig lösen.

1. Prüfen Sie, ob das Hobelmesser (27) bündig mit der Hobelsohle sitzt, indem Sie ein Holzbrettchen über beide Teile der Hobelsohle legen. Das Hobelmesser muss gleichmäßig am Holzbrettchen anstoßen. Prüfen Sie auch in Querrichtung.

2. Spannen Sie die Messeraufnahme (26) mit Hobelmesser (27) und Klemmplatte (28) mittig in der Messerwelle (29) mit den Sechskantschrauben (31) fest.

3. Kontrollieren Sie nach dem Festziehen der Sechskantschrauben (31), ob das Hobelmesser (27) bündig mit der Hobelsohle (7) sitzt.

Wenn das Hobelmesser nicht bündig mit der Hobelsohle sitzt: Wiederholen Sie den Vorgang.

Betrieb

Arbeitshinweise

⚠️ WARNUNG! Gesundheitsgefahr! Holzstaub kann Gesundheitsschäden wie Atemwegsreaktionen oder Krebs auslösen. Tragen Sie eine Atemschutzmaske und schließen Sie eine externe Staubabsaugung an.

Hinweise zum Hobeln

- Spantiefe

Beginnen Sie mit geringer Spantiefe. Die optimale Spantiefe hängt von zwei Faktoren ab:

• Härte des Holzes: Härteres Holz → geringere Spantiefe
• Hobelbreite: größere Hobelbreite → geringere Spantiefe

- Hochwertige Oberflächen erhalten Sie mit geringem Vorschub und Druck mittig auf die Hobelsohle.

- Zu hoher Vorschub mindert die Oberflächengüte und kann zur schnellen Verstopfung des Spanauswurfes führen.

- Nur scharfe Hobelmesser bringen gute Schnittleistung und schonen das Gerät. Wenden bzw. tauschen Sie die Hobelmesser, wenn die Schnittleistung nachlässt.

Hinweise zum Kanten anfasen

Die V-Nuten (13) im vorderen Teil der Hobelsohle (7) ermöglicht das Anfasen von Kanten.

- Setzen Sie das Gerät mit der V-Nut auf die Werkstückkante auf und führen Sie das Gerät an der Werkstückkante entlang.

Hinweise zum Falzen

• Der versenkbare Hobelmesser-Schutz (16) erlaubt es Falze mit einer Tiefe von ≤18 mm zu hobeln.
• Parallelanschlag und Falztiefenanschlag erleichtert das genaue Falzen.

Ein- und Ausschalten

Vorbereitung

1. Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf eine andere Art und Weise an einer stabilen Unterlage.

2. Stellen Sie mit dem Drehknopf zur Span-tiefeneinstellung (2) die Spantiefe ein.

3. Tragen Sie eine Atemschutzmaske und schließen Sie eine externe Staubabsaugung an.

4. Stecken Sie den Anschlussstecker des Geräts in eine Steckdose.

Einschalten

1. Halten Sie das Gerät am Handgriff (5) und am Zusatzhandgriff (2) (isolierte Griffflächen).
2. Heben Sie das Gerät an.
3. Drücken Sie die Einschaltsperre (3).
4. Drücken Sie den Ein-/Ausschalter (4).

5. Lassen Sie die Einschaltsperre (3) los.

6. Warten Sie, bis das Gerät die volle Drehzahl erreicht hat.

Sie können das Gerät jetzt mit dem vorde- ren Teil der Hobelsohle (7) zuerst gegen das Werkstück führen.

Ausschalten

1. Heben Sie das Gerät an.
2. Lassen Sie den Ein-/Ausschalter (4) los.
3. Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen.
   Sie können das Gerät auf der Seite ablegen, damit der Untergrund nicht beschädigt wird.
4. Ziehen Sie den Anschlussstecker des Geräts aus der Steckdose, wenn Sie das Gerät unbeaufsichtigt lassen oder mit der Arbeit fertig sind.

Transport

Hinweise

• Schalten Sie das Gerät aus.
- Vergewissern Sie sich, dass alle sich bewegenden Teile zum vollständigen Stillstand gekommen sind.
• Ziehen Sie den Netzstecker.
- Entfernen Sie das Einsatzwerkzeug.
- Tragen Sie das Gerät immer am Handgriff (5).

Reinigung, Wartung und Lagerung

⚠️ WARNUNG! Elektrischer Schlag!Verletzungsgefahr durch ungewollt anlaufendes Gerät. Schützen Sie sich bei Wartungs- und Reinigungsarbeiten. Schalten Sie das Gerät aus und ziehen Sie den Anschlussstecker aus der Steckdose. Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Original-Ersatzteile.

Reinigung

HINWEIS! Beschädigungsgefahr! Nicht sachgemäße Reinigung kann das Gerät beschädigen. Spritzen Sie das Gerät niemals mit Wasser ab. Reinigen Sie das Gerät nicht unter fließendem Wasser. Verwenden Sie keine scharfen Reinigungs- bzw. Lösungsmittel. Halten Sie das Gerät stets sauber.

Reinigung nach dem Betrieb

1. Ziehen Sie den Netzstecker.
2. Halten Sie die Lüftungsöffnungen sauber.
3. Reinigen Sie die Oberfläche des Gerätes mit einer weichen Bürste, einem Pinsel oder einem Tuch.
4. Reinigen Sie den Spanauswurf (10) regelmäßig mit einem geeigneten Werkzeug (z. B. einem Stück Holz oder mit Druckluft).

Wartung

Das Gerät ist wartungsfrei.

Antriebsriemen ersetzen

Hinweise

• Ersetzen Sie einen verschlissenen Antriebsriemen.
• Entfernen Sie die Abdeckung, um den Antriebsriemen zu überprüfen.
• Wenn der Motor läuft, aber sich die Messerwelle nicht einwandfrei dreht, kann der Antriebsriemen verschlissen sein.

Notwendige Werkzeuge

- Kreuzschlitz-Schraubendreher + PH2

Vorgehen (Abb. B)

1. Ziehen Sie den Anschlussstecker aus der Steckdose.
2. Entfernen Sie die Schrauben (9) und die Abdeckung (8).
3. Nehmen Sie den verschlissenen Antriebsriemen (33) ab.
4. Legen Sie den neuen Antriebsriemen (33) zuerst um das kleine Riemenrad (34).
5. Ziehen Sie den Antriebsriemen (33) auf das große Riemenrad (32). Drehen Sie dabei das große Riemenrad.
6. Montieren Sie die Abdeckung (8) mit den Schrauben (9).

Lagerung

Lagern Sie Gerät und Zubehör stets:

• sauber
• trocken
• staubgeschützt
  • außerhalb der Reichweite von Kindern

Entsorgung/Umweltschutz

Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrogeräte gehören nicht in den Hausmüll.

Das Symbol der durchgestrichenen Mülltonne bedeutet, dass dieses Elektro- bzw. Elektronikgerät am Ende seiner Lebensdauer nicht im Hausmüll entsorgt werden darf, sondern vom Endnutzer einer getrennten Sammlung zugeführt werden muss.

Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte:

Verbraucher sind gesetzlich dazu verpflichtet, Elektro- und Elektronikgeräte am Ende ihrer Lebensdauer einer umweltgerechten Wiederverwertung zuzuführen. Auf diese Weise wird eine umwelt- und ressourcenschonende Verwertung sichergestellt. Je nach Umsetzung in nationales Recht können Sie folgende Möglichkeiten haben:

• an einer Verkaufsstelle zurückgeben,
• an einer offiziellen Sammelstelle abgeben,
• an den Hersteller/Inverkehrbringer zurücksenden.

Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

Zusätzliche Entsorgungshinweise für Deutschland

Das Gerät ist bei eingerichteten Sammelstellen, Wertstoffhöfen oder Entsorgungsbetrieben abzugeben. Zudem sind Vertreiber von Elektro- und Elektronikgeräten sowie Vertreiber von Lebensmitteln zur Rücknahme verpflichtet. LIDL bietet Ihnen Rückgabemöglichkeiten direkt in den Filialen und Märkten an. Rückgabe und Entsorgung sind für Sie kostenfrei.

Beim Kauf eines Neugerätes haben Sie das Recht, ein entsprechendes Altgerät unentgeltlich zurückzugeben.

Zusätzlich haben Sie die Möglichkeit, unabhängig vom Kauf eines Neugerätes, unentgeltlich (bis zu drei) Altgeräte abzugeben, die in keiner Abmessung größer als 25 cm sind. Bitte entnehmen Sie vor der Rückgabe Batterien oder Akkumulatoren, sowie Lampen, die zerstörungsfrei entnommen werden können und führen diese einer separaten Sammlung zu.

Service

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Produkt 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Produkt und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Produkt wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

- Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 480701_2410) als Nachweis für den Kauf bereit.

- Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst das nachfolgend benannte Service-Center telefonisch oder nutzen Sie unser Kontaktformular, das Sie auf parkside-diy.com in der Kategorie Service finden.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Service-Center unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Produkt bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

PDF ONLINE parkside-diy.com

Auf parkside-diy.com können Sie diese und viele weitere Handbücher einsehen und herunterladen. Mit diesem QR-Code gelangen Sie direkt auf parkside-diy.com. Wählen Sie Ihr Land aus, und suchen Sie über die Suchmaske nach den Bedienungsanleitungen. Durch Eingabe der Artikelnummer (IAN) 480701_2410 können Sie Ihre Bedienungsanleitung öffnen.

Reparatur-Service

Für Reparaturen, die nicht der Garantie unterliegen, wenden Sie sich an das Service-Center. Dort erhalten Sie gerne einen Kostenvoranschlag.

- Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Hinweis: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an

die vom Service-Center genannte Adresse.

• Nicht angenommen werden unfrei eingeschickte Geräte sowie Geräte, die per Sperrgut, Express oder mit sonstiger Sonderfracht versendet wurden.
• Wir entsorgen Ihre eingesendeten, defekten Geräte kostenlos.

Service-Center

Service Deutschland

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 480701_2410

Service Österreich

Tel.: [phone]

Kontaktformular auf

parkside-diy.com

IAN 480701_2410

Service Schweiz

Tel.: [phone]

Kontaktformular auf parkside-diy.com

IAN 480701_2410

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools.de

Ersatzteile und Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools.shop. Sollten bei Ihrem Bestellvorgang Probleme auftreten, kontaktieren Sie uns über unseren Online-Shop. Bei weiteren Fragen wenden Sie sich an: Service-Center, S. 15

Pos.-Nr.	Bezeichnung Best.-Nr.
14, 18, 19,20, 21, 22,23, 24, 25	Zubehörset:Adapter für externe Staubabsaugung, Innensechskantschlüssel, Maulschlüssel, Schlossschraube, Unterlegscheibe, Flügel-mutter, Parallelanschlag, Halter, Falztiefenanschlag	91106282

33 Antriebsriemen ( Vega EPJ243) 91106281

Original-EU-Konformitätserklärung

Seriennummer: 000001 - 107000

Der oben beschriebene Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Union:

2006/42/EG • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Um die Konformität zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:

EN 62841-1:2015/A11:2022 • EN 62841-2-14:2015 • EN IEC 63000:2018

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024 • EN 61000-3-3:2013/A2:2021

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DEUTSCHLAND

28.03.2025

Christian Frank

Dokumentationsbevollmächtigter

Table of Contents

Introduction...... 17

Proper use....17

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

28.03.2025

Christian Frank

- wenn die Netzanschlussleitung beschädigt oder verheddert ist

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALLEMAGNE

28.03.2025

Christian Frank

Technische gegevens.... 44

2. ELEKTRISCHE VEILIGHEID

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

DUITSLAND

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

ALEMANIA

www.grizzlytools.de

CE Grizzly Tools GmbH & Co. KG Stockstädter Str. 20 63762 Großostheim

ALEMANIA

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

www.grizzlytools.de

Ricambi e accessori

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANIA

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NĚMECKO

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NEMECKO

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NÉMETORSZÁG

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

NIEMCY

28.03.2025

Christian Frank

Bortskaf emballagen korrekt.

• Elhøvl
• Parallelanslag
• Papirpose
• Indvendig sekskantnøgle
• Gaffelnøgle
• Låseskrue
• Underlagsskive
• Vingemøtrik
• Holder
• Falsedybdeanslag

2. ELEKTRISK SIKKERHED

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

www.grizzlytools.de

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

TYSKLAND

28.03.2025

Christian Frank

Grizzly Tools GmbH & Co. KG

Stockstädter Str. 20

63762 Großostheim

GERMANY

Stand der Informationen • Last Information • Version des informations • Versione delle informazioni • Estado de las informaciones • Stand van de informatie • Tilstand af information • Információk állása • Stan informacji • Stav informací • Stav informácií: 02/2025

Ident.-No.: 78000606022025-8

FSC www.fsc.org MIX Papier | Fördert gute Waldnutzung FSC® C159200
