BRUGSANVISNING PEH 30 E5 PARKSIDE

oversættelse af den originale brugsanvisning

GB MT

Electric Planer

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

Funktionsbeskrivelse.... 131

Sikkerhedsanvisninger.... 132

Sikkerhedsanvisningernes betydning.... 132

Billedtegn og symboler.... 132

Generelle advarsler for elværktøjer.....132

Sikkerhedsanvisninger for høvle......134

Yderligere sikkerhedsanvisninger...... 134

Restrisici.... 134

Forberedelse....135

Betjeningselementer.... 135

Montering og afmontering af spånudkast.... 135

Brugen af parallelanslag.... 135

Brugen af falsedybdeanslag.... 135

Tilslutning af støvudsugning.... 135

Vend eller udskift høvlejern....136

Drift....136

Arbejdsanvisninger.... 136

Tænd og sluk.... 137

Transport....137

Bortskaffelse/miljøbeskyttelse......138

Service.... 138

Garanti.... 138

Oversættelse af den originale

Tillykke med købet af din nye elhøvl (herefter apparatet eller elværktøjet).

Med købet har du besluttet dig for et første-klasses apparat. Dette apparat blev testet under produktionen og underkastet en kvalitetstest til sidst. Dermed er produktets funktionsevne sikret.

Betjeningsvejledningen er en del af dette apparat. Den indeholder vigtige anvisninger til sikkerhed, brug og bortskaffelse. Læs betjeningsvejledningen omhyggeligt igennem. Gør dig fortrolig med betjeningsdelene og korrekt brug af apparatet. Anvend kun apparatet som beskrevet og kun til de anførte anvendelsesområder. Opbevar betjeningsvejledningen sikkert og udlever alle dokumenter, hvis apparatet gives videre til tredjepart.

Produktet er udelukkende beregnet til følgende anvendelse:

- Høvling, affasning og falsning af træmaterialer, som f.eks. bjælker og brædder. Arbejdsemner bør kun bearbejdes, når de sidder forsvarligt fast.

Enhver anden anvendelse, som ikke er udtrykkeligt tilladt i denne betjeningsvejledning, kan udgøre en alvorlig fare for brugeren og medføre skader på apparatet. Brugeren af apparatet er ansvarlig for ulykker eller skader på andre mennesker eller deres ejendom.

Apparatet er kun beregnet til privat brug. Det er ikke konstrueret til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Producenten er ikke ansvarlig for skader, som skyldes ikke-formålsbestemt anvendelse, eller som skyldes forkert betjening.

Leverede dele/tilbehør

Pak apparatet ud og kontrollér de leverede dele.

- Oversættelse af den originale brugsanvisning

Oversigt

Billeder af produktet finder du på den forreste og bageste udfoldningsside.

1 Skala (Spåndybde)
3 Startspærre
4 Tænd-/sluk-kontakt
5 Håndtag (Isoleret gribeflade)
6 Nettislutningsledning
7 Høvlsål
8 Afdækning
9 Skrue (Afdækning)

2 Spåndybdeindstilling / Ekstra håndtag (Isoleret gribeflade)

10 Spånudkast
11 Vingeskrue
12 Holder (Parallelanslag)
13 V-not
14 Adapter til ekstern støvudsugning
15 Holder (Falsedybdeanslag)
16 Sænkbar høvlejernsbeskyttelse
17 Parkeringssko
18 Indvendig sekskantnøgle
19 Gaffelnøgle
20 Låseskrue
21 Underlagsskive
22 Vingemøtrik
23 Parallelanslag
24 Holder (Parallelanslag)
25 Falsedybdeanslag

Fig. A

26 Jernholder

27 Høvlejern

28 Klemplade

29 Knivaksel

30 Indvendig sekskantskrue

31 Sekskantskrue

Fig. B

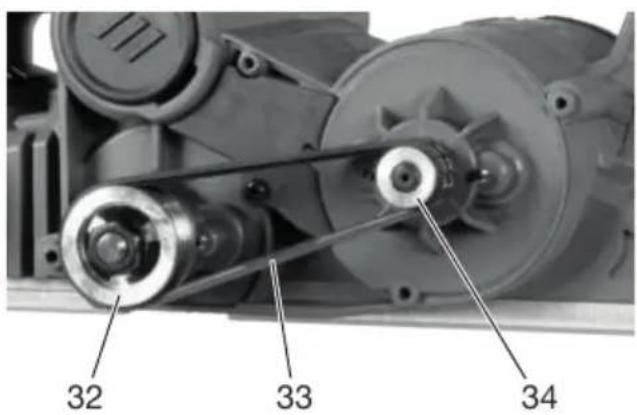

32 Remhjul (stor)

33 Drivrem

34 Remhjul (lille)

Fig. C

35 Aflæsningsmærke (Falsedybdeanslag)

Funktionsbeskrivelse

Apparatet har en roterende høvlaksel med to høvlejern. Apparatet egner sig til høvling af bjælker og brædder, affasning af kanter og falsning.

I det følgende beskrives betjeningsdelenes funktion.

Tekniske data

Elhøvl ......PEH 30 E5

Mærkespænding U .... 230 V\~, 50 Hz Nominelt effektoptag P ....750 W

Beskyttelsesklasse ..... □ II (dobbelt isolering)

Tomgangsomdrejningstal n_0 .....16500 min ^-1

Spåndybde 0 – 3 mm

Falsdybde ....≤18 mm

Høvlbredde .... ≤82 mm

Længde Nettilslutningsledning .... 3 m Vægt .... ≈ 2,9 kg

Lydtrykniveau ( L_pA ) ..... 89,8 dB; K_pA=3 dB

Lydeffektniveau ( L_WA ) .... 97,8 dB; K_WA=3 dB Vibration ( a_h )

- Håndtag 2,568 m/s²; K=1,5 m/s²

- Ekstra håndtag .....3,771 m/s²; K=1,5 m/s²

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

ADVARSEL! Vibrations- og støjemissioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på. Forsøg at holde belastningen pga. vibrationer så lav som muligt. En måde at reducere vibrationsbelastningen på, er at begrænse arbejdstiden.

Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (fx tider, hvor elværk-

tøjet er slukket, og tider, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsanvisninger

Dette afsnit beskriver de grundlæggende sikkerhedsanvisninger ved brug af apparatet.

Sikkerhedsanvisningernes betydning

⚠️ FARE! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer i alvorlige kvæstelser eller dødsfald.
⚠ ADVARSEL! Hvis du ikke overholder denne sikkerhedsanvisning, sker der muligvis et uheld. Dette resulterer muligvis i alvorlige kvæstelser eller dødsfald.
⚠ FORSIGTIG! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i lettere eller moderate kvæstelser.

BEMÆRK! Hvis du ikke overholder denne sikkerhedsanvisning, sker der et uheld. Dette resulterer muligvis i materielle skader.

Billedtegn og symboler

Billedsymboler på apparatet

Læs betjeningsvejledningen

Brug åndedrætsværn

Høvlejernets løberetning

Låsning af drejeretning

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Generelle advarsler for elværktøjer

⚠ ADVARSEL! Læs alle sikkerhedsadvarsler, anvisninger, illustrationer og specifikationer, der følger med dette elværktøj. Hvis ikke alle nedenstående instruktioner følges, kan der opstå elektrisk stød, brand og/eller alvorlige kvæstelser. Gem alle advarsler og anvisninger til fremtidig brug.

Begrebet "elværktøj" i advarslerne refererer til dit lysnettilsluttede (kabelforbundne) elværktøj eller batteridrevne (kabelfrie) elværktøj.

1. SIKKERHED PÅ ARBEJDSOMRÅDET

a) Hold arbejdsområdet rent og godt op- lyst. Rodede eller mørke områder er en kilde til ulykker.
b) Betjen ikke elværktøjer i eksplosive omgivelser, f.eks. i nærheden af antændelige væsker, gasser eller støv. Elværktøjer frembringer gnister, der kan antænde støv eller dampe.
c) Hold børn og omkringstående personer på afstand, når elværktøjet er i brug. Forstyrrelser kan medføre tab af kontrol.

a) Stik på elværktøjet skal passe til stikkontakten. Stikket må aldrig modificeres på nogen måde. Anvend ikke adapterstik i forbindelse med jordforbundne elværktøjer. Når stikket ikke er modificeret og stikkontakten passer, reduceres risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Der er en øget risiko for elektrisk stød, hvis din krop er jordforbundet.
c) Udsæt ikke elværktøjet for regn eller våde forhold. Hvis der trænger vand ind i elværktøjet, øges risikoen for elektrisk stød.
d) Misbrug ikke ledningen. Brug aldrig ledningen til at bære eller trække elværktøjet eller til at trække stikket ud af stikkontakten. Hold ledningen på afstand af varme, olie, skarpe kanter eller bevægelige dele. Beskadigede eller sammenfiltrede ledninger øger risikoen for elektrisk stød.
e) Når elværktøjet anvendes udenfor, skal der benyttes en forlængerledning, der er egnet til udendørs brug. Brug af en ledning, der er egnet til udendørs brug, reducerer risikoen for elektrisk stød.
f) Hvis det ikke kan undgås at bruge elværktøjet i et fugtigt område, skal der

anvendes en fejlstrømsafbryder (RCD).

Brug af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3. PERSONSIKKERHED

a) Vær opmærksom, overvej dine handlinger, og brug din sunde fornuft, når du betjener et elværktøj. Anvend ikke elværktøjet, hvis du er træt eller påvirket af stoffer, alkohol eller medikamenter. Et øjebliks uopmærksomhed under brugen af elværktøjet kan medføre alvorlige personskader.
b) Anvend personlige værnemidler. Bær altid øjenværn. Beskyttelsesudstyr som f.eks. en støvmaske, skridsikre sko, beskyttelseshjelm eller høreværn, der anvendes ved behov, reducerer personskader.
c) Undgå utilsigtet start. Sørg for, at kontakten står i off-stilling, inden du forbinder værktøjet til strømkilden og/eller batteripakken eller tager det op eller bærer det. Hvis man bærer elværktøjet med fingeren på kontakten eller sætter strøm til et elværktøj med tændt kontakt, er der risiko for ulykker.
d) En eventuel indstillingsnøgle eller skruenøgle skal fjernes, inden der tændes for elværktøjet. En skruenøgle eller en nøgle, der er fastgjort på en roterende del af elværktøjet, kan medføre personskade.
e) Ræk ikke for højt op med værktøjet. Sørg altid for godt fodfæste og god balance. Så har du bedre kontrol over el-værktøjet i uventede situationer.
f) Sørg for passende beklædning. Bær ikke løstsiddende tøj eller smykker. Hold hår og tøj på afstand af bevægelige dele. Løstsiddende tøj, smykker eller langt hår kan sætte sig fast i bevægelige dele.
g) Hvis der er installeret anordninger til tilslutning af støvudsugnings- og op-samlingsanlæg, skal det sikres, at disse er tilsluttet og anvendes korrekt. Brug af støvopsamling kan reducere støvrelaterede farer.
h) Fortrolighed, du opnår ved hyppig brug af værktøjet, må ikke få dig til at se stort på og ignorere sikkerhedsprincipperne for værktøjet. En uforsigtig handling kan forårsage alvorlig skade i løbet af en brøkdel af et sekund.

4. BRUG OG PLEJE AF ELVÆRKT∅JET

5. VEDLIGEHOLDELSE

a) Pres ikke elværktøjet. Benyt det rigtige elværktøj til det pågældende anvendelsesformål. Med det rigtige elværktøj udføres arbejdet bedre og mere sikkert med den hastighed, som værktøjet er konstrueret til.
b) Anvend ikke elværktøjet, hvis kontakten ikke tænder og slukker for det. Et elværktøj, der ikke kan styres med kontakten, er farligt og skal repareres.
c) Adskil stikket fra strømkilden og/eller fjern batteripakken fra elværktøjet (hvis den kan tages af), før du foretager indstillinger, skifter tilbehør eller opbevarer elværktøjet. Sådanne forebyggende sikkerhedsforanstaltninger reducerer risikoen for, at elværktøjet starter ved et uheld.
d) Opbevar det ubenyttede elværktøj uden for børns rækkevidde, og lad ikke personer, der ikke er fortrolige med elværktøjet eller denne vejledning, betjene elværktøjet. Elværktøjer er farlige, hvis de anvendes af uerfarne brugere.
e) Vedligehold elværktøj og tilbehør. Kontrollér, om bevægelige dele er fejljusteret eller binder, om dele er gået i stykker, eller om andre forhold kan påvirke elværktøjets funktion. Hvis elværktøjet er beskadiget, skal det repareres inden brug Mange ulykker skyldes dårligt vedligeholdte elværktøjer.
f) Hold skæreværktøjer skarpe og rene. Godt vedligeholdte skæreværktøjer med skarpe skærekanter har mindre tendens til at binde og er nemmere at kontrollere.
g) Anvend elværktøjet, tilbehøret og værktøjsbits etc. i overensstemmelse med denne vejledning, idet du tager hensyn til arbejdsforholdene og det pågældende arbejde, der skal udføres. Hvis elværktøjet anvendes til andre end de tilsigtede formål, kan der opstå farlige situationer.
h) Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Glatte håndtag og gribeflader forhindrer sikker håndtering af og kontrol over værktøjet i uventede situationer.
a) Få dit elværktøj vedligeholdt af kvalificerede reparatører, der udelukkende

anvender identiske reservedele. Derved opretholdes sikkerheden for elværktøjet.

Sikkerhedsanvisninger for høvle

• Sæt først elværktøjet fra dig, når det er standset. En fritliggende roterende kniv kan komme i kontakt med overfladen, hvilket kan føre til tab af kontrol og alvorlig personskade.
• Hold det elektriske værktøj i de isolere-de gribeflader, da kniven kan komme i kontakt med sin egen ledning. Hvis der skæres i en strømførende ledning, kan de udsatte metaldele på elværktøjet blive strømførende, hvorved brugeren kan få elektrisk stød.
• Brug klemmer eller en anden praktisk metode til at fastgøre og støtte arbejdsemnet på en stabil platform. Hvis du holder arbejdsemnet med hånden eller ind mod kroppen, bliver det ustabilt og kan føre til tab af kontrol.

Yderligere sikkerhedsanvisninger

• Slut kun apparatet til en stikkontakt med fejlstrømsrelæ (RCD) med en dimensioneret fejlstrøm på højst 30 mA.
• Hvis dette produkts tilslutningsledning beskadiges, skal den udskiftes af producenten eller dennes repræsentant, for at undgå sikkerhedsrisici. Kontakt vores servicecenter.
• Hold altid elværktøjet således, at det står fladt på det arbejdsemne, der skal bearbejdes. I modsat fald kan elværktø-jet sætte sig fast, hvilket medfører risiko for kvæstelser.
• Bevæg kun elværktøjet hen mod arbejdsemnet, når elværktøjet er tændt. Der er risiko for tilbageslag, hvis indsatsværktøjet sætter sig fast i arbejdsemnet.
• Grib ikke ind i spånudkastet med hænderne. Du kan komme til skade på roterende dele.
• Høvl aldrig hen over metalgenstande, som eller skruer. Jern og jernakslen kan blive beskadigede og medføre øgede vibrationer.
• Materiale, der indeholder asbest, må ikke bearbejdes. Asbest anses for at være kræftfremkaldende.

• Der kan opstå sundhedsfarlig støv under arbejdet. Bær åndedrætsmaske og tilslut en ekstern støvudsugning.

• Kontrollér regelmæssigt høvlejernene for skader. Anvend kun skarpe, ubeskadigede høvlejern.

• Hold ventilationsåbningerne rene.
• Sluk for apparatet, og tag tilslutningsstikket ud af stikkontakten. Kontrollér at alle bevægelige dele står fuldstændigt stille:
• når du forlader apparatet
• wenn die Netzanschlussleitung beschädigt oder verheddert ist
• før du fjerner blokeringer eller tilstopninger
• før du kontrollerer apparatet, rengør det eller udfører arbejde på det
• efter berøring med et fremmedlegeme for at kontrollere, om der er sket skader på apparatet,
• til omgående kontrol af apparatet, hvis det begynder at vibrere ukontrolleret.

- Udskift slidte eller beskadigede komponenter af sikkerhedshensyn. Anvend udelukkende originale reservedele og tilbehør.

- Brug kun tilbehør, der er anbefalet af PARKSIDE. Uegnet tilbehør kan forårsage elektrisk stød eller brand.

Restrisici

Selvom dette apparat betjenes i overensstemmelse med forskrifterne, vil der være en række restrisici. Følgende farer kan forekomme i forbindelse med dette apparats konstruktion og udførelse:

• ∅jenskader, hvis der ikke bæres egnet øjenværn.
• Lungeskader, hvis der ikke bæres egnet åndedrætsværn.
• Høreskader, hvis der ikke bæres egnet høreværn.
• Sundhedsskader, som sker pga. håndarm-vibrationer, hvis apparatet bruges over en længere periode eller ikke føres eller vedligeholdes korrekt.

- Snitsår

ADVARSEL! Fare på grund af det elektromagnetiske felt, som genereres, når produktet er i drift. Feltet kan i visse situationer påvirke aktive eller passive medicinske implantater. For at reducere faren for alvorlige eller livsfarlige kvæstelser anbefaler vi, at personer med medicinske implantater konsulterer deres læge, før de anvender produktet.

Forberedelse

▲ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Sæt først stikket i stikkontakten, når produktet er klargjort fuldstændigt til arbejdet.

Betjeningselementer

Gør dig fortrolig med betjeningselementerne, inden du bruger apparatet.

• Låser tænd-/sluk-knappen mod util-sigtet aktivering.
• Aktivering: Tryk på

• Tænd-/sluk-kontakt (4)

• Tænd: Tryk på
- Trinløs indstilling af omdrejningstal: Jo længere der trykkes på tænd/sluk-kontakten, desto højere er omdrejningstallet.
- Sluk: Slip

- Parkeringssko (17)

• Parkeringsskoen gør det muligt at stille høvlen fra sig, uden at beskadige underlaget.
• Parkeringsskoen køres ud, när høvlsålen løftes fra arbejdsemnet.
• Under høvling køres parkeringsskoen automatisk ind i høvlsålen.

Montering og afmontering af spånudkast

Bemærk

• Arbejd aldrig uden spånudkast.
• Du kan montere spånudkastet på begge sider.
• Tilslut så vidt muligt en ekstern støvudsugning.

Afmontering af spånudkast

1. Løsn spånudkastet (10): Drej spånudka- stet mod LOCK.

2. Træk spånudkastet (10) ud af apparatet.

Montering af spånudkast

1. Skub spånudkastet (10) ind i apparatet. Sørg for at fremspringet på spånudkastet passer i fordybningen på apparatet.

2. Lås spånudkastet (10): Drej spånudkastet med LOCK.

Brugen af parallelanslag

Bemærk

• Parallelanslaget gør falsning lettere.
• Arbejd med et sideværts tryk.

Montering af parallelanslag (Fig. C)

1. Sæt låseskruen (20) gennem holderen (24) og parallelanslag (23).
2. Sæt den tyndeste underlagsskive (21) på låseskruen (20).
3. Spænd vingemøtrikken (22) på låseskruen (20).
4. Montér holderen (24) med vingeskruen (11) på apparatet.

Indstilling af parallelanslag (Fig. C)

1. Løsn vingemøtrikken (22).
2. Indstil den ønskede bredde.
3. Spænd vingemøtrikken (22) igen.

Brugen af falsedybdeanslag

Bemærk

- Falsedybdeanslaget gør falsning lettere.

Fremgangsmåde (Fig. C)

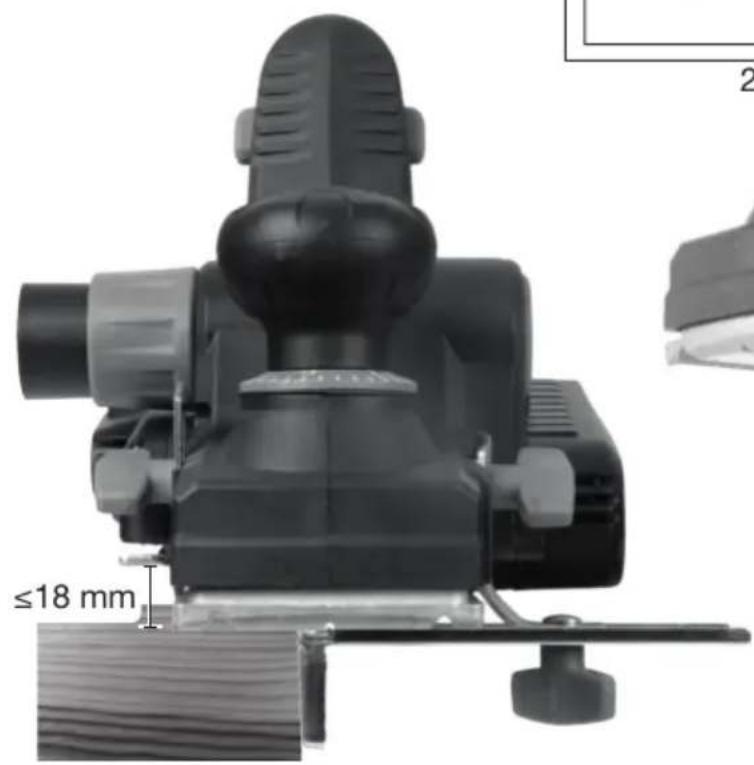

1. Montér falsedybdeanslaget (25) med vingeskruen (11).
2. Indstil den ønskede falsedybde. Aflæs den indstillede falsedybde på af- læsningsmærket (35).
3. Spænd vingeskruen (11).

Tilslutning af støvudsugning

Bemærk

- Kontrollér at støvudsugningen er egnet, f.eks. en værkstedsstøvsuger. Normale husholdningsstøvsugere er ikke beregnet til opsugning af høvlspåner. Du finder disse informationer i betjeningsvejledningen til det eksterne apparat.

Fremgangsmåde

• Prøv at tilslutte den eksterne sugeslange (ikke inkluderet i leveringen) direkte til spånudkastet (10).
• Hvis det ikke lykkes, skal du sætte adapteren til støvudsugningen (14) ind i spånudkastet (10). Tilslut den eksterne sugeslange til adapteren til støvudsugningen.
• Adapteren til støvudsugningen (14) og den eksterne sugeslange kan nemt trækkes af spånudkastet (10).

Vend eller udskift høvlejern

⚠ ADVARSEL! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Træk apparatets tilslutningsstik ud af stikkontakten

⚠ FORSIGTIG! Fare for snitsår! Tag ikke fat i høvlejernet ved skærekanterne.

Bemærk

• Høvlejernene har to skær og kan vendes.
• Vend eller skift altid høvlejernene parvist.
• Efterslib ikke høvlejernene.
• Skift altid høvlejernene efter hinanden. Således kan du ved monteringen af den nye høvlejern orientere dig efter høvlejernet, der stadig er monteret.
• Mht. reservehøvlejern, se Reservedele og tilbehør, s. 140.

Afmontering af høvlejern (fig. A)

1. Indstil dybdeindstillingen (2) på 0.
2. Løsn sekskantskruerne (31) med gaffelnøglen (19).

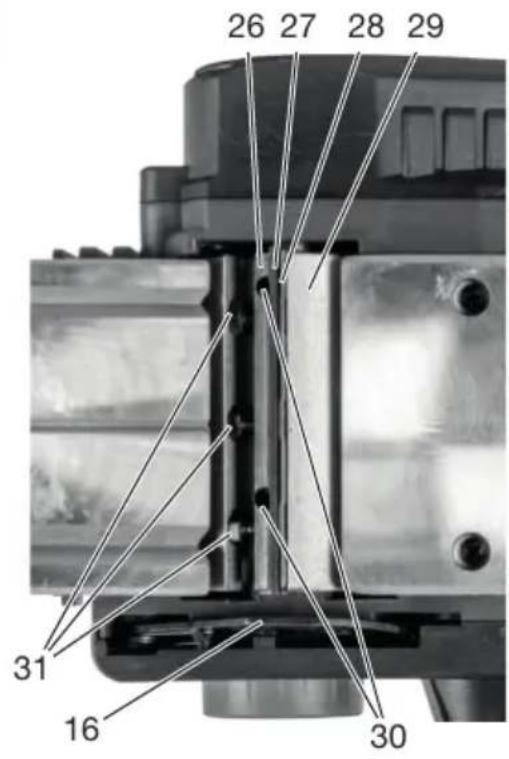

3. Sænk høvlejernsbeskyttelsen (16) og skub jernholderen (26) med høvlejernet (27) og klempladen (28) sideværts ud af jernakslen (29). Anvend et lille træstykke til at skubbe det ud.

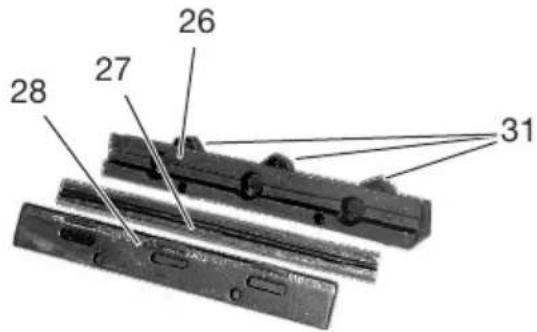

4. Adskil jernholderen (26), høvlejernet (27) og klempladen (28). Hvis ikke delene kan adskilles uden problemer, har de muligvis sat sig fast.
   Nu kan du vende eller skifte høvlejernet.

Montering af høvlejern (fig. A)

1. Rengør om nødvendigt jernholderen (26), høvlejernet (27) og klempladen (28).
2. Læg klempladen (28) med fremspringene opad på et underlag.
3. Anbring høvlejernet (27) på klempladen (28). Skæret ligger op til de høje fremspring. Noten ligger op til de lave fremspring.
4. Anbring jernholderen (26) på høvlejernet (27) og klempladen (28). Sekskantskruerne (31) peger opad. Hullerne passer til de runde fremspring.
5. Skru sekskantskruerne (31) helt hen til jernholderen(26), og skub jernholderen med høvlejern (27) og klemplade (28) ind i jernakslen (29) fra siden. Sekskantskruerne peger fremad.

6. Stram sekskantskruerne (31) med hånden.

7. Justér høvlejernet (27).

Justering af høvlejern (fig. A)

Korrekt indstilling: Høvlejernet sidder midt i jernholderen (26) og i niveau med høvlsålen (7).

1. Indstil høvlejernet (27) i højden. Drej de indvendige sekskantskruer (30) med den indvendige sekskantnøgle (18) mod (med blik på høvlsålen):

○ : ↓

○ : ↑

For at kunne løfte høvlejernet skal sekskantskruerne (31) evt. løsnes en smule.

1. Kontrollér, om høvlejernet (27) sidder i niveau med høvlsålen, ved at lægge et lille træbræt over begge dele af høvlsålen. Høvlejernet skal støde jævnt op til træbrættet. Kontrollér også tværretningen.

2. Spænd jernholderen (26) med høvlejernet (27) og klempladen (28) fast i midten af jernakslen (29) med sekskantskruerne (31).

3. Kontrollér om høvlejernet (27) sidder i niveau med høvlsålen (7), när sekskantskruerne (31) er strammet.

Hvis ikke høvlejernet sidder i niveau med høvlsålen: Gentag processen.

Drift

Arbejdsanvisninger

ADVARSEL! Sundhedsfare! Træstøv kan udløse sundhedsskader som f.eks. luftvejsreaktioner eller kræft. Bær åndedrætsmaske og tilslut en ekstern støvudsugning.

Anvisninger til høvling

• Høvledybde

Begynd med en lille høvledybde. Den optimale høvledybde afhænger af to faktorer:

• Træets hårdhed:
  Hårdt træ → lavere høvledybde
• Høvlebredde:
  større høvlebredde → lavere høvledybde

• Overflader af høj kvalitet opnås ved lille fremføring og tryk i midten af høvlsålen.
- For stor fremføring forringer overfladekvaliteten og kan medføre hurtig tilstopning af spånudkastet.

- Kun skarpe høvlejern har god skæreydelse og skåner apparatet. Vend eller skift høvlejernet, når skæreydelsen reduceres.

Anvisninger for affasning af kanter

V-noterne (13) i den forreste del af høvlsålen (7) gør det muligt at affase kanter.

- Anbring apparatet med V-noten på arbejdsemnekanten, og før apparatet langs arbejdsemnekanten.

Anvisninger til falsning

• Høvlejernsbeskyttelsen (16) gør det muligt at høvle false med en maksimal dybde på ≤18 mm.
• Parallelanslag og falsedybdeanslag gør falsning lettere.

Tænd og sluk

Forberedelse

1. Fastgør og sikr arbejdsemnet ved hjælp af tvinger eller på anden vis på et stabilt underlag.
2. Indstil høvledybden (2) ved hjælp af drejeknappen.
3. Bær åndedrætsmaske og tilslut en ekstern støvudsugning.
4. Sæt apparatets tilslutningsstik ind i en stikkontakt.

Tænd

1. Hold apparatet i håndtaget (5) og i det ekstra håndtag (2) (isolerede gribeflader).
2. Løft apparatet.
3. Tryk på startspærren (3).
4. Tryk på tænd/sluk-kontakten (4).
5. Slip startspærren (3).
6. Vent, indtil apparatet har näet det fulde omdrejningstal.

Nu kan du føre apparatet mod arbejdsemnet med den forreste del af høvlsålen (7).

Slukning

1. Løft apparatet.
2. Slip tænd/sluk-kontakten (4).
3. Vent med at lægge elværktøjet til side, indtil jernakslen står helt stille. Du kan lægge apparatet om på siden, så underlaget ikke bliver beskadiget.
4. Hvis du lader apparatet være uden opsyn eller er færdig med at arbejde, skal du tage apparatets strømstik ud af stikkontakten.

Transport

Bemærk

• Sluk for apparatet.
• Kontrollér, at alle bevægelige dele står fuldstændigt stille.
• Træk stikket ud.
• Fjern indsatsværktøjet.
  • Bær altid produktet i håndtaget (5).

ADVARSEL! Elektrisk stød! Risiko for kvæstelser på grund af utilsigtet start af apparatet. Beskyt dig selv ved vedligeholdelses- og rengøringsarbejder. Sluk for apparatet og træk tilslutningsstikket ud af stikkontakten.

Vedligeholdelses- og servicearbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Anvend kun originale reservedele.

Rengøring

BEMAERK! Fare for beskadigelse! Rengøring, der ikke er udført korrekt, kan beskadige apparatet. Sprøjt aldrig vand på apparatet. Rengør ikke apparatet under rindende vand. Brug ingen aggressive rengørings- eller opløsningsmidler.

Hold altid apparatet rent.

Rengøring efter brug

1. Træk stikket ud.
2. Hold ventilationsåbningerne rene.
3. Rengør overfladen af apparatet med en blød børste, pensel eller en klud.
4. Rengør spånudkastet (10) regelmæssigt med egnet værktøj (f.eks. et stykke træ eller med trykluft).

Vedligeholdelse

Produktet er vedligeholdelsesfrit.

Udskift drivrem

Bemærk

• Udskift en slidt drivrem.
• Fjern afdækningen for at kontrollere drivremmen.
• Hvis motoren kører, men jernakslen ikke drejer problemfrit, kan drivremmen være slidt.

Nødvendige værktøjer

• Stjerneskruetrækker ⊕ PH2

Fremgangsmåde (Fig. B)

1. Træk tilslutningsstikket ud af stikkontakten.
2. Fjern skruerne (9) og afdækningen (8).
3. Tag den slidte drivrem (33) af.
4. Sæt den nye drivrem (33) først omkring det lille remhjul (34).
5. Træk drivremmen (33) på det store drivhjul (32). Remhjulet drejes herved.
6. Fastgør afdækningen (8) med skruerne (9).

Opbevaring

• rent
  • tørt
• støvbeskyttet
• uden for børns rækkevidde

Bortskaffelse/miljøbe- skyttelse

Apparatet, tilbehøret og emballagen skal afleveres til miljøvenlig genanvendelse.

Elektriske apparater må ikke bortskaffes som husholdningsaffald.

Symbolet med den overstregede affaldsspand på hjul betyder, at dette produkt ikke må bortskaffes som usorteret husholdningsaffald ved udløbet af dets levetid.

Direktiv 2012/19/EU om affald af elektrisk og elektronisk udstyr:

Forbrugere er juridisk forpligtet til at sende elektriske og elektroniske enheder til miljøvenlig genanvendelse ved slutningen af produkternes levetid. På denne måde garanteres en miljø- og ressourcebesparende genanvendelse.

Afhængigt af hvordan det implementeres i national lovgivning, har du følgende muligheder:

• at give det tilbage til salgsstedet,
• at aflevere det til et officielt indsamlingssted,
• at sende det tilbage til producenten/distributøren.

Tilbehørsdele og hjælpemidler uden elektriske bestanddele, der følger med det udtjente udstyr, er ikke omfattet heraf.

Service

Garanti

Kære kunde,

på dette produkt får du 3 års garanti fra købsdatoen. I tilfælde af mangler ved produktet har du lovmæssige rettigheder over for sælgeren af produktet. Disse lovmæssige rettigheder bliver ikke indskrænket af garantien, som uddybes efterfølgende.

Garantibetingelser

Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhygge- ligt. Dette bilag bruges til at dokumentere købet. Hvis der inden for tre år fra købsda- to af dette produkt opstår materiale- eller fabrikationsfejl, bliver produktet - efter vores valg - repareret omkostningsfrit eller erstat- tet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kasse- bon) forlægges inden for fristen på tre år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.

Hvis fejlen dækkes af vores garanti, modtager du et repareret eller et nyt produkt. Reparationen eller et nyt produkt er ikke begyndelsen på en ny garantiperiode.

Garantiperiode og lovmæssige reklamationer

Garantiperioden bliver ikke forlænget pga. garantiydelser. Dette gælder også for skifte-de eller reparerede dele. Eventuelle skader og mangler, som allerede eksisterer ved kø-bet, skal meddeles til producenten straks efter udpakningen. Reparationer, der foretages, efter at garantiperioden er udløbet, la-ves mod betaling.

Garantidækning

Dette apparat blev produceret efter strenge kvalitetskrav og nøje kontrolleret før udleveringen.

Garantiydelser gælder for materiale- og fabrikationsfejl. Denne garanti dækker ikke dele af produktet, der er udsat for normal slitage og derfor kan betragtes som sliddele eller for beskadigelse af skrøbelige dele.

Denne garanti bortfalder, hvis produktet er beskadiget, ikke blev anvendt korrekt eller ikke blev vedligeholdt. For at sikre en kor-

rekt brug af produktet skal alle anvisninger i betjeningsvejledning nøje overholdes. Anvendelser og handlinger, der frarådes i betjeningsvejledningen eller som der advares imod, skal ubetinget undgås.

Produktet er udelukkende beregnet til den private og ikke til den erhvervsmæssige brug. Ved misbrug og uhensigtsmæssig brug, anvendelse af vold og ved indgreb, som ikke er foretaget af vores autoriserede serviceafdeling, udløber garantien.

Bearbejdning af reklamationer

For at sikre en hurtig behandling af din anmodning skal du følge følgende instruktioner:

• Hav kassebonen og varenummeret (f.eks. IAN 480701_2410) parat som købsbevis ved alle forespørgsler.
• Varenummeret kan aflæses på typeskiltet på produktet, en indgravering på produktet, omslaget af din vejledning (nederst til venstre) eller på klistermærket på bagsiden eller bunden af produktet.
• Kontakt først nedenstående service-center via telefoneller brug vores kontakt-formular, som du finder på parkside-diy.com under kategorien Service, hvis der er funktionsfejl eller andre mangler.
• Et defekt produkt kan sammen med købsbeviset og beskrivelsen af fejlen, og hvornår den er opstået, efter samråd med vores service-center sendes omkostningsfrit til den adresse, som du får oplyst. For at undgå problemer med modtagelsen og yderligere omkostninger er det vigtigt, at du kun bruger den adresse, som du har fået oplyst. Sørg for, at forsendelsen er betalt, ikke er for omfangsrig og ikke sker per ekspres eller andre særlige former for forsendelse. Send apparatet inkl. alt tilbehør, som fulgte med ved købet, og sørg for tilstrækkelig og sikker transportemballage.

PDF ONLINE parkside-diy.com

På parkside-diy.com kan du se og downloade denne manual og mange andre manualer. Med denne QR-kode kommer du direkte til parkside-diy.com. Vælg dit land og søg efter betjeningsvejledningen via søgefunktionen. Ved at indtaste varenummeret (IAN) 480701_2410 kan du åbne din betjeningsvejledning.

Reparationsservice

Kontakt vores service-center i tilfælde af reparationer, som ikke er omfattet af garantien. Service-centeret giver dig gerne et tilbud.

- Vi kan kun bearbejde apparater, hvor forsendelsen er betalt, og som er pakket forsvarligt.

Bemærk: Send dit apparat rengjort og med en beskrivelse af defekten til den nævnte adresse af vores service-center.

• Vi tager ikke imod apparater, uden at forsendelsen er betalt, eller som er sendt som volumenpakker, ekspres-pakker eller andre særlige leveringer.
• Vi bortskaffer dine indsendte, defekte apparater gratis.

Service-Center

Service Danmark

Tel.: [phone]

Kontaktformular på

parkside-diy.com

IAN 480701_2410

Importør

Bemærk at den følgende adresse ikke er en serviceadresse. Kontakt først ovennævnte service-center.

Reservedele og tilbehør kan fås på www.grizzlytools.shop. Hvis der opstår problemer i forbindelse med bestillingen, bedes du kontakte vores online-shop. Hvis du har yderligere spørgsmål, bedes du kontakte: Service-Center, s. 139

Pos.nr. Betegnelse Best.nr.

14, 18, 19,20, 21, 22,23, 24, 25

Tilbehørssæt:Adapter til ekstern støvudsugning, Indvendig sekskantnøgle,Gaffelnøgle, Låseskrue, Underlagsskive, Vingemøtrik, Paral-lelanslag, Holder, Falsedybdeanslag

91106282

27 2× Høvlejern 91106283

33 Drivrem ( Vega EPJ243) 91106281

Oversættelse af den originale EU-overensstemmelseserklæringen

Produkt: Elhøvl

Model: PEH 30 E5

Serienummer: 000001 - 107000

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med den relevante EU-harmoniseringslovgivning:

2006/42/EC • 2014/30/EU • 2011/65/EU & (EU) 2015/863

Genstanden for erklæringen, som beskrevet ovenfor, er i overensstemmelse med Europa-Parlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 om begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr.

For at sikre overensstemmelse er følgende harmoniserede standarder og nationale standarder og forskrifter blevet anvendt:

EN 62841-1:2015/A11:2022 • EN 62841-2-14:2015 • EN IEC 63000:2018

EN IEC 55014-1:2021 • EN IEC 55014-2:2021

EN IEC 61000-3-2:2019/A2:2024 • EN 61000-3-3:2013/A2:2021

Denne overensstemmelseserklæring udstedes på fabrikantens ansvar:

Repræsentant for dokumentation

A

26 27 28 29 31 16 30

26 27 28 31

B

32 33 34

C
