| Mærke | Parkside |
| Model | PPHA 20Li A1 |
| Kategori | Trådløs elektrisk høvl |
| Nominel spænding | 20 V |
| Batteritype | Lithium-ion, Parkside X 20 V TEAM serie |
| Tomgangshastighed | 14.000 min⁻¹ |
| Vægt | Ca. 2,1 kg |
| Høvlbredde | 82 mm |
| Spåntykkelse | 0 – 2 mm (10 trin, optimalt 0 – 1,2 mm) |
| Maks. notdybde | 17 mm |
| Knivtype | 2 reversible dobbeltskærende knive |
| Bearbejdningsmaterialer | Massivt træ, brædder, bjælker |
| Lydtryksniveau (LpA) | 84,4 dB(A) ; KpA = 3 dB |
| Lydeffektniveau (LWA) | 95,4 dB(A) ; KWA = 3 dB |
| Vibration (totalværdi) | 4,257 m/s² ; K = 1,5 m/s² |
| Beskyttelsesklasse | IPX0 |
| Driftstemperatur | -20 °C til 50 °C |
| Opbevaringstemperatur | 0 °C til 45 °C |
| Opladningstid (afhængig af oplader) | Ca. 30 til 90 min |
| Medfølgende tilbehør | Sugestuds, skruenøgle, unbrakonøgle, opbevaringskasse |
| Garanti | 5 år (Frankrig og Belgien) |
| Certificeringer | CE |
Ofte stillede spørgsmål - PPHA 20Li A1 PARKSIDE
Brugerspørgsmål om PPHA 20Li A1 PARKSIDE
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Elektrisk høvl i PDF-format gratis! Find din vejledning PPHA 20Li A1 - PARKSIDE og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. PPHA 20Li A1 af mærket PARKSIDE.
BRUGSANVISNING PPHA 20Li A1 PARKSIDE
Oversættelse af den originale driftsvejledning
DE AT CH
Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.
ES
DK Oversættelse af den originale driftsvejledning Side
Funktionsbeskrivelse 109
Oversigt....109
Sikkerhedsanvisninger......110
Symbolerneivejledningen......110
Symboler på apparatet .....111
Generelle sikkerhedsinformationer for el-værktøjer....111
Yderligere sikkerhedsanvisninger for høvlen ...114
Ibrugtagning......114
Opladning af det genopladelige batteri......115
Udsugning af spåner/støv ......115
Montering af parallelanslag......115
Betjening 116
Indstilling af spåndybde ......116
Isætning/udtagning af batteriet ..... 116
Tænding/slukning....116
Kontrol af batteriets ladetilstand.....116
Arbejdsanvisninger......116
Høvling 116
Affasning af kanter 117

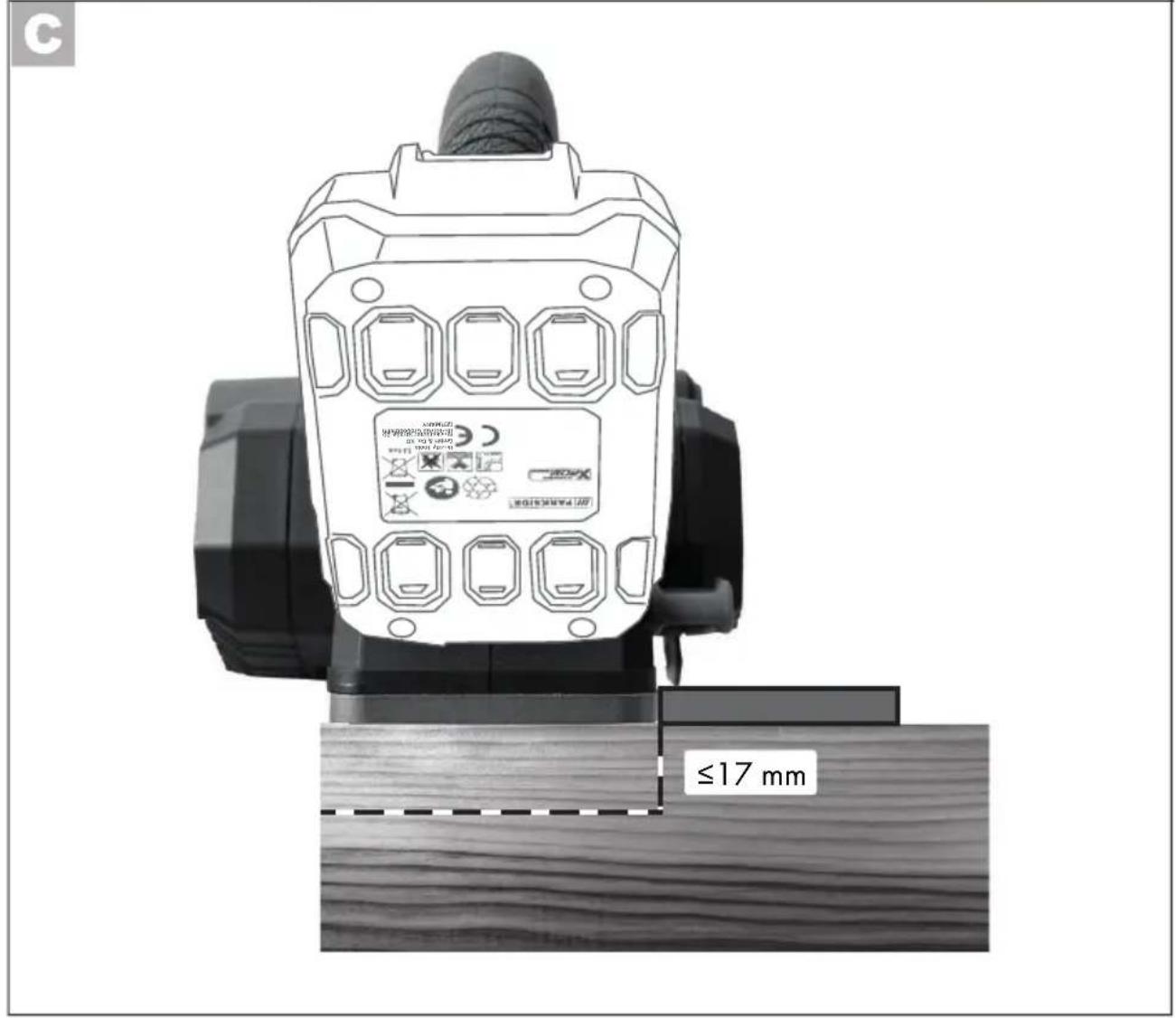

Falsning 117
Vedligeholdelse og pleje .....117
Skift af høvlknive ....117
Rengøring....118
Opbevaring 118
Bortskaffelse/miljøbeskyttelse .118
Oversættelse af den originale
CE-konformitetserklæring...... 144

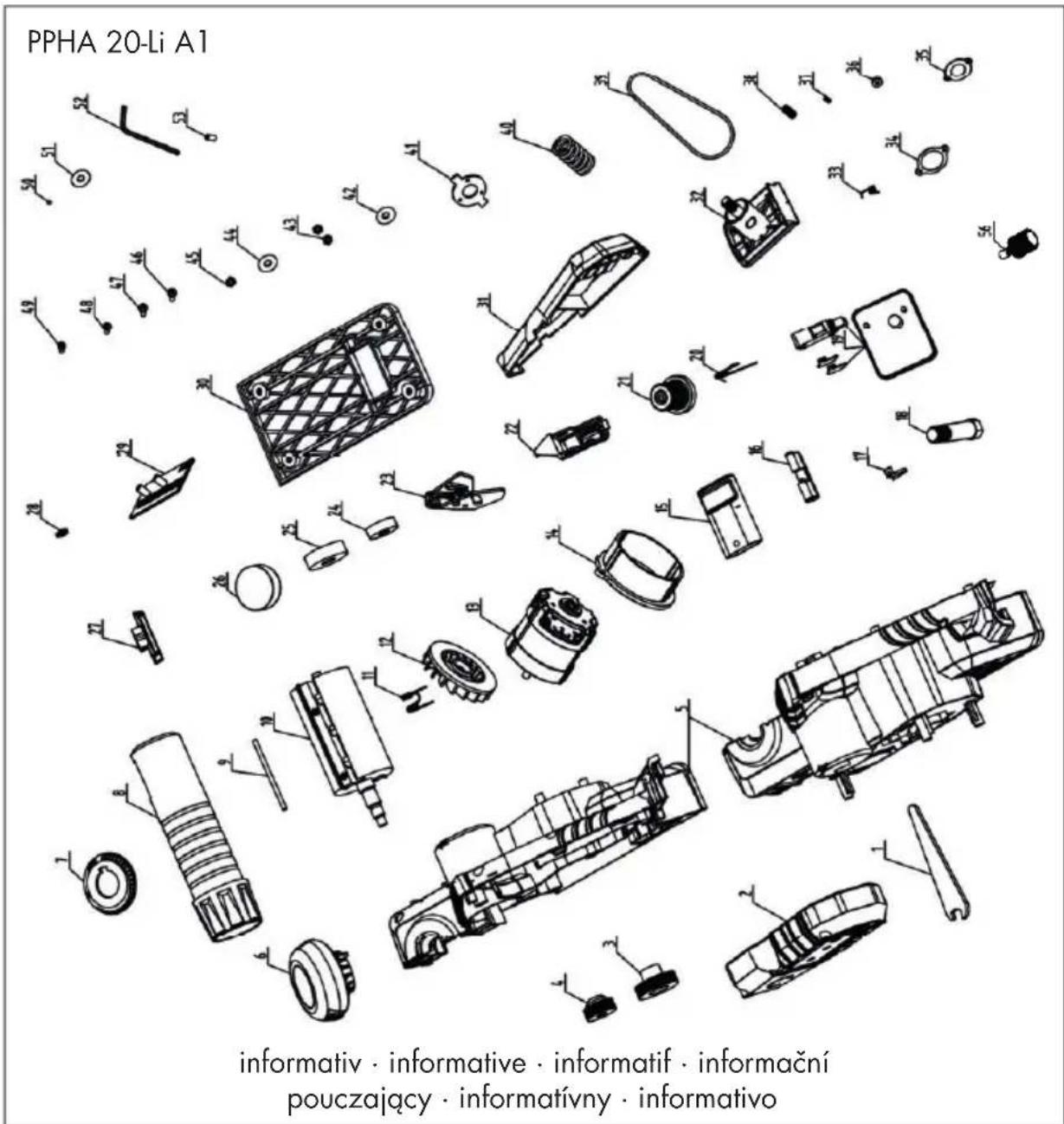

Eksplosionstegning ......145
Introduktion
Hjertelig tillykke med købet af dit nye apparat. Du har besluttet dig for et produkt af højeste kvalitet.
Dette apparats kvalitet blev kontrolleret under produktionen og det blev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret.
Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet for-trolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje.
Den batteridrevne høvl er egnet til bearbejdning af faste træmaterialer, som fx brædder eller bjælker.
Dette apparat er del af Parkside X 20 V TEAM-serien og kan bruges med det genopladelige batteri af X 20 V TEAM. De genopladelige batterier må kun oplades med opladere fra serien Parkside X 20 V TEAM.
Apparatet må kun anvendes af voksne. Unge over 16 år må kun anvende produktet under opsyn.
Apparatet er kun beregnet til privat brug. Apparatet er ikke beregnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien.
Producenten er ikke ansvarlig for skader, som skyldes anvendelse, der ikke er i overensstemmelse med den formålsbestemte anvendelse, eller som skyldes forkert betjening.
Generel beskrivelse
Afbildninger af de vigtigste funktionsdele er vist på udfoldningssiderne.
Leveringsomfang
Pak først apparatet ud, og kontrollér, om leveringen er fuldstændig. Bortskaf emballagematerialet korrekt.
- Batteridreven høvl
• Gaffelnøgle - Unbrakonøgle
• Opbevaringskuffert - Betjeningsvejledning
Gaffelnøglen og unbrakonøglen opbevares i værktøjsholderen (13) i apparatet. Se detaljeret billede på udfoldningssiden.
Det genopladelige batteri og opla- deren er ikke inkluderet i leverin- gen.
Følg sikkerhedsanvisningerne og henvisningerne vedrørende opladning og korrekt brug, som fremgår af betjeningsvejledningen til dit genopladelige batteri og din oplader i Parkside X 20 V Team-serien. En detaljeret beskrivelse af opladningen og yderligere oplysninger fi ndes i den separate betjeningsvejledning.
Funktionsbeskrivelse
Den batteridrevne høvl har en roterende høvlaksel, der er udstyret med to høvlknive. Med den batteridrevne høvl kan der høvles bjælker og brædder.
Den batteridrevne høvl egner sig desuden til affasning af kanter og falsning.
Betjeningsdelenes funktioner beskrives i det følgende.
Oversigt
1 Regulator, spåndybdeindstilling
2 Udkastningsskakt
3 Sikkerhedsafbryder
4 Tænd/sluk-kontakt
5 Genopladelig batteri
6 Oplåsningsknap
7 Høvlsål
8 Udsugningsadapter, venstre/højre
9 Fastgørelsesskruer
10 Unbrakonøgle
11 Gaffelnøgle
12 Kabinet
13 Værktøjsholder
14 Kuffert

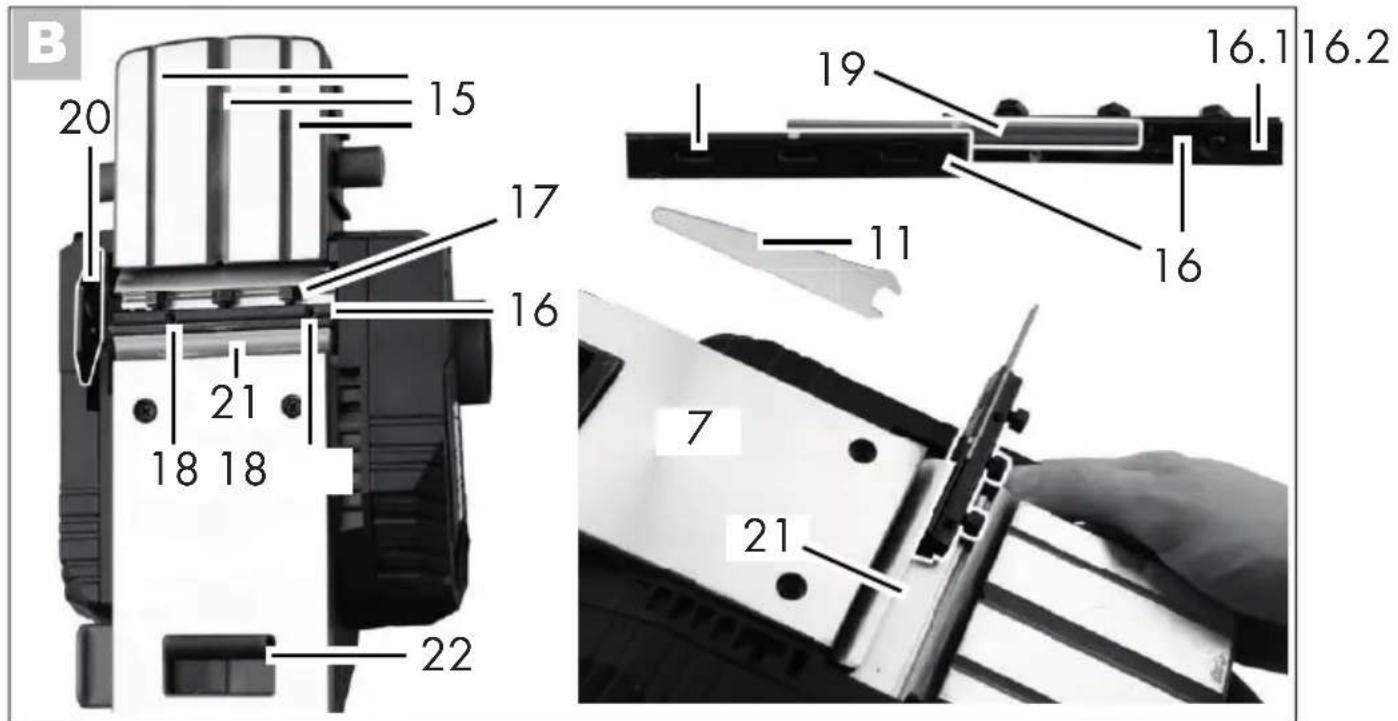

B 15 V-not
B 16 Knivholder, høvlkniv
B 16.1 Bagside af knivholder
B 16.2 Forside af knivholder
B 17 Sekskantskrue, indspænding af høvlkniv
B 18 Skrue, højdeindstilling af høvlkniv
B 19 Høvlkniv
B 20 Høvlknivsbeskyttelse, der kan sænkes
B 21 Høvlaksel
B 22 Frastillingssikring
ekstraudstyr:

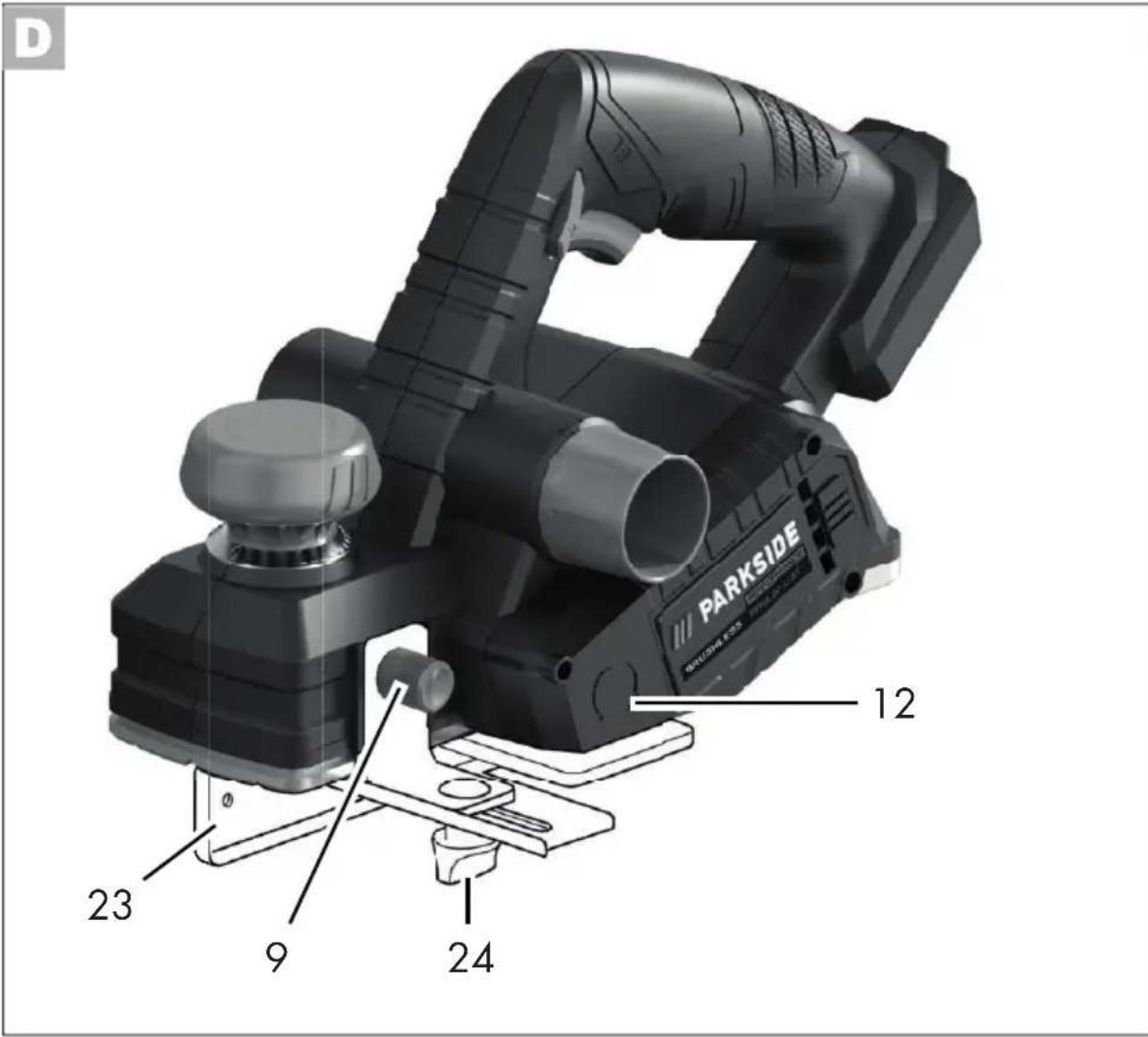

D 23 Parallelanslag
D 24 Låseskrue
Tekniske data
Batteridrevet høvl ......PPHA 20-Li A1
Nominal spænding U 20 V=
Tomgangshastighed n_0 ..... 14000 min ^-1
Vægt ......ca. 2,1 kg
OBS! Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du fi n-de på: www.lidl.de/akku
Dette apparat kan kun bruges med følgende genopladelige batterier:
PAP 20 A1, PAP 20 A2, PAP 20 A3, PAP 20 B1, PAP 20 B3.
Disse genopladelige batterier må oplades med følgende opladere: PLG 20 A1, PLG 20 A3, PLG 20 A4, PDSLG 20 A1.
| Opladnings-tid (min.) | PLG 20 A1PLG 20 A4 | PLG 20 A3PDSLG 20 A1 |
| PAP 20 A1PAP 20 B1 | 60 30 | |
| PAP 20 A2 75 | 30 | |
| PAP 20 A3PAP 20 B3 | 90 60 |
Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.
Den angivne vibrationsemissionsværdi er målt iht. til en standardiseret afprøvningsproces og kan anvendes til sammenligning af elværktøjer. Den angivne vibrationsemissionsværdi kan også anvendes til en indledende eksponeringsvurdering.
Advarsel: Vibrationsemissionsværdien kan under brugen af elværktøjet afvige fra den angivne værdi, afhængigt af måden, hvorpå elværktøjet anvendes. Forsøg at holde belastningen pga. vibrationer så lavt som muligt. En måde at reducere vibrationsbelastningen på er at begrænse arbejdstiden. Her er det nødvendigt at tage hensyn til alle dele af driftscyklussen (f.eks. tider, hvor elværktøjet er slukket og tider, hvor det ganske vist er tændt, men kører uden belastning).
Sikkerhedsanvisninger
Dette afsnit beskriver de grundlæggende sikkerhedsforskrifter ved arbejde med apparatet.
Symbolerne i vejledningen
Advarselsskilt med informationer til forebyggelse af personskader eller materielle skader.
Påbudsskilt med informationer til forebyggelse af materielle skader.
Informationsskilt til bedre håndtering af produktet.
Knap til visning af ladetilstand på batteriet
Symboler på apparatet
OBS!
Læs betjeningsvejledningen omhyggeligt igennem, før du bruger apparatet.
Bær sikkerhedsbriller.
Bær åndedrætsmaske.
Elektriske apparater må ikke bortskaffes sammen med det almindelige husholdningsaffald.
Generelle sikkerhedsinformationer for el-værktøjer
ADVARSEL! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.
Opbevar alle sikkerhedsinformationer og anvisninger.
Det i sikkerhedsinformationerne anvendte udtryk "el-værktøj" vedrører netdrevne el-værktøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel).
1) SIKKERHED PÅ ARBEJDSPLADSEN:
a) Sørg for at dit arbejdsområde er rent og godt belyst. Uorden og uoplyste arbejdsområder kan medføre ulykker.
b) El-værktøjet må ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, som kan antænde støvet eller dampene.
c) Sørg for at børn og andre personer holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.
2) ELEKTRISK SIKKERHED:
a) El-værktøjets stik skal passe til kontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jord-forbundet el-værktøj. Unændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.
b) Undgå kropskontakt med jordforbundne overfl ader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.
c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.
d) Brug ikke ledningen til formål, den ikke er beregnet til, ved f.eks. at bære el-værktøjet i ledningen, hænge den op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller
maskindele, der er i bevægelse. Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.
e) Hvis el-værktøjet bruges i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Anvendelsen forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.
f) Hvis brugen af el-værktøjet i fugtige omgivelser ikke kan undgås, så benyt en fejlstrømsafbryder RCD (Residual Current Device) med en nominel fejlstrømsværdi på ikke mere end 30 mA. Brugen af en fejlstrømsafbryders RCD nedsætter risikoen for elektrisk stød.
3) PERSONLIG SIKKERHED:
a) Det er vigtigt at være opmærksom, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader.
b) Brug personligt beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn reducerer faren for person-skader.
c) Undgå utilsigtet igangsætning. Forvis dig om at el-værktøjet er slukket, før stikket sættes i stikkontakten og før du løfter eller bærer den. Undgå at bære el-værktøjet med fi ngeren på afbryderen og sørg for, at maskinen ikke er tændt når den sluttes til nettet, fordi dette kan medføre ulykker.
d) Fjern indstillingsværktøj og skruenøgler, inden el-værktøjet tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader.
e) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værktøjet i uventede situationer.
f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.
g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette anbringes og anvendes korrekt. Brug af støvudsugning kan reducere farerne ved støv.
h) Føl dig ikke for sikker, og sæt dig ikke ud over sikkerhedsreglerne for elværktøjer, heller ikke når du er fortrolig med elværktøjet, efter at have brugt det mange gange. Skødesløs adfærd kan på brøkdele af sekunder medføre alvorlige kvæstelser.
4) BRUG OG HÄNDTERING AF EL-VÄRKT∅JET:
a) Overbelast ikke maskinen. Brug altid det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.
b) Brug ikke et el-værktøj, hvis af-bryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.
c) Træk stikket ud af stikkontak-
ten og/eller fjern det aftagelige batteri, før du foretager indstillinger på maskinen, udskifter indsatsværktøjsdele eller lægger elværktøjet fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.
d) Opbevar el-værktøjet uden for børns rækkevidde, når det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med ma- skinen eller ikke har gennem- læst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.
e) Vedligehold elværktøjet og indsatsværktøjet omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at el-værktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner.
f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.
g) Brug el-værktøjet, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer.
h) Hold greb og grebsoverfl ader tørre, rene og fri for olie og fedt. Hvis greb og grebsoverfl ader er glatte, er en sikker betjening af og kontrol over elværktøjet i uforudselige situationer ikke givet.
5) OMHYGGELIG HÅNDTERING OG BRUG AF APPARATER MED AKKU
a) Oplad kun akku'erne i opla- dere, der er anbefalet af fabri- kanten. Opladere, der er beregnet til en bestemt type akku'er, udsættes for brandfare, hvis der anvendes andre akku'er.
b) Anvend kun de dertil beregnede akku'er i elværktøjerne. Brug af andre akku'er kan medføre kvæstelser og brandfare.
c) Hold den ubenyttede akku væk fra clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der evt. kan forår-sage en kortslutning af kontakterne. En kortslutning mellem akku'ens kontakter kan medføre forbrændinger eller brand.
d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne. Ved tilfældig kontakt skal der skylles med vand. Skulle du få væske i øjnene, skal du yderligere op- søge læge. Udløbet akku-væske kan medføre hudirritationer eller forbræn- dinger.
e) Anvend ikke beskadigede eller ændrede batterier. Beskadigede eller ændrede batterier kan udvise ufor-udsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.
f) Udsæt ikke batterier for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan resultere i eksplosioner.
g) Følg anvisningerne til opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for temperaturområdet, der er angivet i driftsvejledningen. Forkert opladning eller opladning
DK
uden for det tilladte temperaturområde kan ødelægge batteriet og øge brandfaren.
6) SERVICE:
a) Sørg for, at dit el-værktøj kun repareres af kvalifi cerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes.
b) Vedligehold aldrig beskadigede batterier. Enhver vedligeholdelse af batterier bør udelukkende udføres af producenten eller kundeservicesteder, der er autoriseret af producenten.
Yderligere sikkerhedsanvisninger for høvlen
a) Vent med at lægge elværktøjet til side, indtil knivakslen står helt stille. En fritliggende roterende knivaksel kan sætte sig fast i overfl aden og medføre tab af kontrol og alvorlige kvæstelser.
b) Fastgør og sikr arbejdsemnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder arbejdsemnet med hånden eller ind mod kroppen, er det ikke stabilt, og kontrollen over det kan gå tabt.
c) Grib ikke ind i udkastningskakten med hænderne. Der er risiko for kvæstelser på grund af høvlknivene.
d) Hold altid høvlen således, at den under arbejdet hviler fl adt på arbejdsemnet, der skal be-arbejdes. I modsat fald kan høvlen sætte sig fast, hvilket medfører risiko for kvæstelser.
e) Før kun høvlen mod arbejdsemnet, der skal bearbejdes, når den er tændt. Der er risiko for tilbageslag, hvis høvlen sætter sig fast.
f) Der må kun høvles træmaterialer, ikke metal.
g) Der kan opstå sundhedsfarlig støv under arbejdet. Bær åndedrætsmaske og tilslut en ekstern støvudsugning.
h) Sluk øjeblikkeligt for høvlen i tilfælde af fare, og tag batteriet ud af apparatet.
i) Kontrollér regelmæssigt hø-
vlknivene for skader. Anvend
kun skarpe, ubeskadigede hø-
vlknive.
k) Sørg for, at luftåbningerne er fri for urenheder.
- när brugeren fjerner sig fra maskinen,
- før der fjernes blokeringer,
- før kontrol, rengøring eller arbejde på maskinen,
- efter berøring med et fremmedlegeme for at kontrollere, om der er sket skader på maskinen,
- ved øjeblikkelig kontrol af maskinen, hvis den begynder at vibrere ukontrolleret.
m) Anvend ikke tilbehør, som ikke er anbefalet af PARKSIDE. Dette kan føre til elektrisk stød eller brand.
I) Tag batteriet ud
Ibrugtagning
Vi anbefaler, at høvlen justeres inden første ibrugtagning for at sikre nøjagtig høvling.
Løsn hertil de tre sekskantskruer (B 17), og følg trin 7. - 9. i kapitlet „Vedligeholdelse og pleje - justering af høvlkniv“.
Opladning af det genopladelige batteri
Et opvarmet batteri skal køle af før opladning.
Udsæt ikke batteriet for kraftigt sollys i længere tid, og læg det ikke på radiatorer (maks. 50 °C).
- Tilslut opladeren til en stikkontakt.
- Skub det genopladelige batteri (5) ind i ladeskakten på opladeren.
- Når opladningen er udført, fjernes opladeren fra strømforsyningen.
- Tag batteriet (5) ud af opladeren.
Detaljerede oplysninger om opladning fi ndes i vejledningen til opla-deren.
Udsugning af spåner/ støv
Udkastningsretningen for spånerne kan vælges ved at dreje udsugningsadapteren til højre eller venstre. Der kan desuden sluttes en ekstern støvudsugning til udsugningsadapteren (ikke inkluderet i leveringen).
Indsættelse af udsugningsadapter og valg af udkastningsretning
- Sæt udsugningsadapteren (8) i udkastningsskakten (2).
Spidsen på udsugningsadapteren (8) skal gribe ind i udsparingen på kabinettet (12). - Skyd udsugningsadapteren (8) ind i kabinettet (12) til anslag.
- Drej udsugningsadapteren (8) en lille smule fremad for at låse den, som vist med pilen på kabinettet.
Udsugningsadapteren (8) kan efter ønske monteres med udkastning til højre eller til venstre.
Udsugningsadapteren (8) kan efter ønske monteres med udkastning til højre eller til venstre. Der kan monteres en ekstern støvudsugning på udsugningsadapteren (8).
- Indsæt udsugningsadapteren, se afsnittet „Indsættelse af udsugningsadapter og valg af udkastningsretning“ ovenfor.
- Tilslut en ekstern støvudsugning. Sørg for, at støvudsugningen er egnet til materialet, der skal bearbejdes. Disse informationer kan fi ndes i betjenings-vejledningen til det eksterne apparat.
Montering af parallelanslag (ekstraudstyr)
Parallelanslaget kan anskaffes gennem online-shoppen, se „Reservedele/tilbehør“.
Parallelanslaget kan monteres på begge sider af apparatet.
- Løsn fastgørelsesskruen (9).
- Anbring parallelanslaget (23) ved det tilhørende sted på kabinettet (12).
- Fastgør parallelanslaget med fastgørelsesskruen.
Til afmontering løsnes fastgørelsesskruen, og parallelanslaget tages af.
Med läseskruen (24) ændres afstanden, som parallelanslaget er indstillet til.
-
Løsn låseskruen (24), og indstil den ønskede afstand.
-
Stram derefter låseskruen igen.
Betjening
Indstilling af spåndybde
Den optimale spåndybde for den batteridrevne høvl er på mellem 0 og 1,2 mm (trin 1-6).
Spåndybden kan indstilles ved at dreje på regulatoren (1).
Spåndybden kan indstilles i 10 trin mellem 0 og 2 mm.
Isætning/udtagning af batteriet
Isætning af batteriet:
- Skub batteriet (5) langs føringsskinnen ind i apparatet. Du kan høre, när det går i hak.
Udtagning af batteriet:
- Tryk på frigørelsesknappen (6) på det genopladelige batteri (5), og træk batteriet ud.
Taending/slukning
Tænding:
- Tryk på en af de to sikkerhedsafbry-dere (3) på højre eller venstre side af grebet.
- Tryk på tænd/sluk-knappen (4).
- Nu kan du slippe sikkerhedsafbryderen (3).
Slukning:
- Slip tænd/sluk-knappen (4).
Kontrol af batteriets ladetilstand
Ladetilstandsindikatoren på siden af batteriet viser batteriets ladetilstand.
Tryk på knappen til ladetil- standsindikatoren på batteriet.
Ladetilstanden af det genopladelige batteri vises, ved at den pågældende LED-lampe lyser.
3 LED'er lyser (rød, orange og grøn): Det genopladelige batteri er opladet
2 LED'er lyser (rød og orange):
Det genopladelige batteri er delvist opladet
1 LED lyser (rød):
Det genopladelige batteri skal oplades
Detaljerede oplysninger om batteriet fi ndes i vejledningen til batteriet.
Arbejdsanvisninger
Arbejd sikkert og velovervejet!
Høvling
OBS! Risiko for tilbageslag! Før kun en tændt høvl hen til arbejdsemnet, der skal bearbejdes.
- Foretag sikring af arbejdsemnet, der skal bearbejdes.
- Indstil den ønskede spåndybde.
- Tænd for apparatet og anbring det med høvlsålen på arbejdsemnet.
- Før apparatet ensartet hen over arbejdsemnet, der skal bearbejdes. Tryk ikke apparatet ned på arbejdsemnet, der skal bearbejdes.
- Når høvlen frastilles på arbejdsemnet, sørger frastillingssikringen (22) på undersiden af høvlsålen for, at knivene ikke har berøring med arbejdsemnet. Ved fremføring klappes frastillingssikringen (22) ind.
Affasning af kanter
V-noterne i den forreste del af høvlsålen gør det muligt at affase kanter.
- Anbring høvlen med den ønskede V-not (15) på arbejdsemnekanten, og før den langs arbejdsemnekanten.
- Begynd med den mindste V-not. Arbejd dig frem fra den mindste til den største V-not.
Falsning
Høvlknivsbeskyttelsen (20), der kan sænkes, gør det muligt at høvle false med en maksimal dybde på 17 mm.
Spåndybden pr. høvlebevægelse indstilles via regulatoren til spåndybdeindstilling (1).
- Indtegn den ønskede falsebredde og falsedybde.
Anvend om muligt et stregmål til at markere falsebredden og -dybden parallelt med arbejdsemnekanten. - De første baner af en fals kan lettere høvles langs et parallelanslag (ikke del af leveringen). Hertil egner sig fx en tynd lægte. Derefter virker den høvlede kant som anslag.
Kontrollér med jævne mellemrum, at falsen er retvinklet. - Apparatet har intet dybdeanslag. Kontrollér derfor regelmæssigt, om den ønskede dybde er nået. Reducér spåndybden, när den ønskede dybde næsten er nået.
Vedligeholdelse og pleje
Skift af høvlknive
Tag altid det genopladelige batteri ud af apparatet, inden du udfører arbejdsopgaver ved apparatet. Fare for kvæstelser!
Der er fare for snitsår! Rør ikke høvlkniven (19) ved skærekanterne.
Der er indbygget to høvlknive i høvlakslen. Høvlknivene har to skær og kan vendes.
Skift og vend altid høvlknivene parvist. Efterslib ikke høvlknivene!
Skift altid høvlknivene efter hinanden, så du under monteringen af den nye høvlkniv altid kan orientere dig efter den allerede monterede.
Reservehøvlknive kan bestilles via kundeservice (se „Reservedele/tilbehør).
- Løsn de tre sekskantskruer (17) med gaffelnøglen (11).
- Sænk høvlknivsbeskyttelsen (20) og skyd knivholderen (16) ud af høvlakslen (21) til siden.
Anvend et lille træstykke til udskydningen. - Tag høvlkniven (19) ud af knivholderen.
- Rengør om nødvendigt knivholderen (16).
- Sæt den vendte eller en ny høvlkniv (19) ind i knivholderen (16). Den glatte side af høvlkniven (19) skal ligge op til bagsiden af knivholderen (16.1). Noten på forsiden af knivholderen (16.2) skal gribe ind i noten på høvlkniven (19).
- Skru sekskantskruerne helt ind i knivholderen (16), og skyd igen knivholderen
De tre sekskantskruer (17) skal ligge på siden af høvlsålen med noten.
Knivholderen (16) skal ligge op til bunden af høvlakslen (21). Skru kun sekskantskruerne (17) så meget ud, at knivholderen ikke længere vakler.
-
Justér høvlkniven (19).
-
Sæt regulatoren (A 1) i nulstilling („O“) til justeringen;
- Placér høvlkniven midt i knivholderen (16);
- Juster knivholderen (16) således, at høvlkniven (19) ligger op til høvlsålen (7).
Knivholderen (16) og dermed høvlknivens højde (19) justeres ved at skrue skruerne (18) ind og ud. Kontrollér hele tiden tilslutningen ved at lægge et lille træbræt over høvlsålen med og uden not. Høvlkniven skal støde ensartet op til træbrættet.
-
Når høvlkniven (19) er justeret i niveau med høvlsålen, tilspændes knivholderen (16) i midten af høvlakslen ved hjælp af sekskantskruerne (17).
-
Kontrollér, om høvlkniven sidder i niveau, när sekskantskruerne er strammet!
Rengøring
Tag altid det genopladelige batteri ud af apparatet, inden du udfører arbejdsopgaver ved apparatet.
Fare for kvæstelser!
- Rengør kabinettet med en tør klud eller med en pensel. Rengør ikke høvlen med vand, rengøringsmiddel eller skarpe genstande.
- Rengør udkastningsskakten (2) og udsugningsadapteren (8) regelmæssigt med et egnet værktøj (fx et stykke træ eller med trykluft).
Opbevaring
- Opbevar apparatet på et tørt sted uden for børns rækkevidde. Apparatet opbevares fortrinsvis i en kuffert (14).
- Tag batteriet ud af apparatet inden længerevarende opbevaring (f.eks. over vinteren).
- Opbevar kun det genopladelige batteri i delvist opladet tilstand. Under en længerevarende opbevaring, bør 2 til 3 LED'er lyse.
- Kontrollér under en længere opbevaringsperiode batteriets ladetilstand ca. hver 3. måned, og genoplad ved behov.
- Opbevar det genopladelige batteri mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så det genopladelige batteris ydeevne ikke forringes.
Bortskaffelse/miljøbeskyttelse
Tag det genopladelige batteri ud af produktet, og afl ever produktet, tilbehør og emballage til miljøvenlig genanvendelse. Bortskaffelsesanvisninger for batteriet fi ndes i den separate betjeningsvejledning til batteriet og opladeren.
Elektriske apparater må ikke borts-kaffes som husholdningsaffald.
- Afl ever apparatet på en genbrugsstation. De anvendte plast- og metaldele kan sorteres efter type og derefter genanvendes. Kontakt vores service-center for nærmere oplysninger.
- Defekte produkter, som du indsender til os, bortskaffer vi uden vederlag.
Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte servicecenteret (se side 120).
Position Position
| Betjeningsvejledning | Eksplosionstegning | Betegnelse | Bestillings-nr. |
| 8 | 8 | Udsugningsadapter, enstre/højre | v |
| 10 | 52 | Unbrakonøgle | 9110605 |
| 11 | 1 | Gaffelnøgle | 9110605 |
| B 19 10 Høvlkniv 91106053 | |||
| D 23 | - | Parallelanslag | |
| D 24 | - | + låseskrue | 91106097 |
Garanti
Kære kunde!
På dette apparat får du 5 års garanti fra købsdatoen.
Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.
Garantibetingelser
Garantifristen begynder med købsdatoen. Opbevar den originale kassebon omhyggeligt. Dette bilag bruges til at dokumentere købet.
Hvis der inden for fem år fra købsdato opstår materiale- eller fabrikationsfejl, bliver apparatet - efter vores valg - repareret omkostningsfrit eller erstattet. Denne garantiydelse forudsætter, at det defekte apparat samt købsbeviset (kassebon) forelægges inden for de fem år, og at det kort beskrives, hvori manglen består, og hvornår den er opstået.
Hvis fejlen dækkes af vores garanti, får du et repareret eller et nyt apparat. Med reparationen eller ombytningen begynder der ikke nogen ny garantiperiode.
Garantiperiode og lovpligtige produktansvarskrav
Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombytte-de og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende re-parationer er omkostningspligtige.
Garantiens omfang
Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.
Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke
DK
for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. hurtigspændeborepatron) eller for beskadigelser på skrøbelige dele (f.eks. kontakter).
Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje. Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.
Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.
Afvikling af et garantitilfælde
For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:
- Hav ved alle forespørgsler kassebonen og artikelnummeret (IAN 361835_2007) parat som dokumentation for købet.
- Artikelnummeret fremgår af mærkepladen.
- Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.
- Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ube-
tinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialfor- sendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.
Reparations-service
Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-fial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.
Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og frankeret.
OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-fial.
Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget.
Vi bortskaffer dine defekte indsendte apparater gratis.
Service-Center
DK
Service Danmark
Tel.: 32 710005
E-Mail: grizzly@lidl.dk
IAN 361835_2007
Importor
Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.
 | Oversættelse af den originale CE-konformitetserklæring | |
| Hermed bekræfter vi, atBatteridreven høvlaf serien PPHA 20-Li A1Serienummer000001 - 050000opfylder følgende gældende EF-direktiver i deres respektive gyldige version: | ||
| 2006/42/EC • 2014/30/EU • 2011/65/EU* • (EU) 2015/863 | ||
| For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt: | ||
| EN 62841-1:2015 • EN 62841-2-14:2015EN 55014-1:2017 • EN 55014-2:2015 • EN IEC 63000:2018 | ||
| Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring : | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.03.2021 |  Christian FrankDokumentationsbefuldmægtiget |
* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
Explosionszeichnung • Exploded Drawing Vue éclatée • Explosietekening • Výkres sestavení Rysunek samorozwijający • Nákresy explózií Eksplosionstegning • Plano de explosión

