BEDIENUNGSANLEITUNG PEH 30 C3 PARKSIDE

Originalbetriebsanleitung

FR BE

RABOT ÉLECTRIQUE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

DE/AT/CH Originalbetriebsanleitung Seite 1

GB/IE Translation of the original instructions Page 13
FR / BE Traduction des instructions d'origine Page 23
NL / BE Vertaling van de originele gebruiksaanwijzing Pagina 35
PL Tłumaczenie oryginalnej instrukcji obsługi Strona 47
CZ	Překlad originálního provozního návodu	Strana 59
SK	Preklad originálneho návodu na obsluhu	Strana 71

Bestimmungsgemäßer Gebrauch 2

Ausstattung 2

Lieferumfang 2

Technische Daten 3

Allgemeine Sicherheitshinweise für Elektrowerkzeuge 3

1. Arbeitsplatzsicherheit 4
2. Elektrische Sicherheit 4
3. Sicherheit von Personen 4
4. Verwendung und Behandlung des Elektrowerkzeugs 5
5. Service 5
   Gerätespezifische Sicherheitshinweise für Elektrohobel. 6
   Originalzubehör/-zusatzgeräte 6

Inbetriebnahme 7

Ein-/Ausschalten 7
Spantiefe einstellen. 7
Staub/Späne absaugen (siehe Abb. A)....7
Parkschuh (siehe Abb. B) 7
Hobelvorgang 7
Kanten anfasen 8
Parallelanschlag verwenden 8
Falztiefenanschlag verwenden 8
Hobelmesser 20 ausbauen/einbauen (siehe Abb. C - E) 8
Antriebsriemen wechseln (siehe Abb. F) 9

Wartung und Reinigung 9

Entsorgung 9

Garantie der Kompernaß Handels GmbH....10

Service....11

Importeur....11

Original-Konformitätserklärung 12

ELEKTROHOBEL PEH 30 C3

Einleitung

Wir beglückwünschen Sie zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Die Bedienungsanleitung ist Teil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäßer Gebrauch

Das Gerät ist bei fester Auflage der Werkstücke zum Hobeln von Holzwerkstoffen wie Balken oder Brettern geeignet. Ferner eignet sich das Gerät zum Abschrägen von Kanten und zum Falzen. Jede andere Verwendung oder Veränderung der Maschine gilt als nicht bestimmungsgemäß und birgt erhebliche Unfallgefahren. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Nicht für den gewerblichen Einsatz bestimmt.

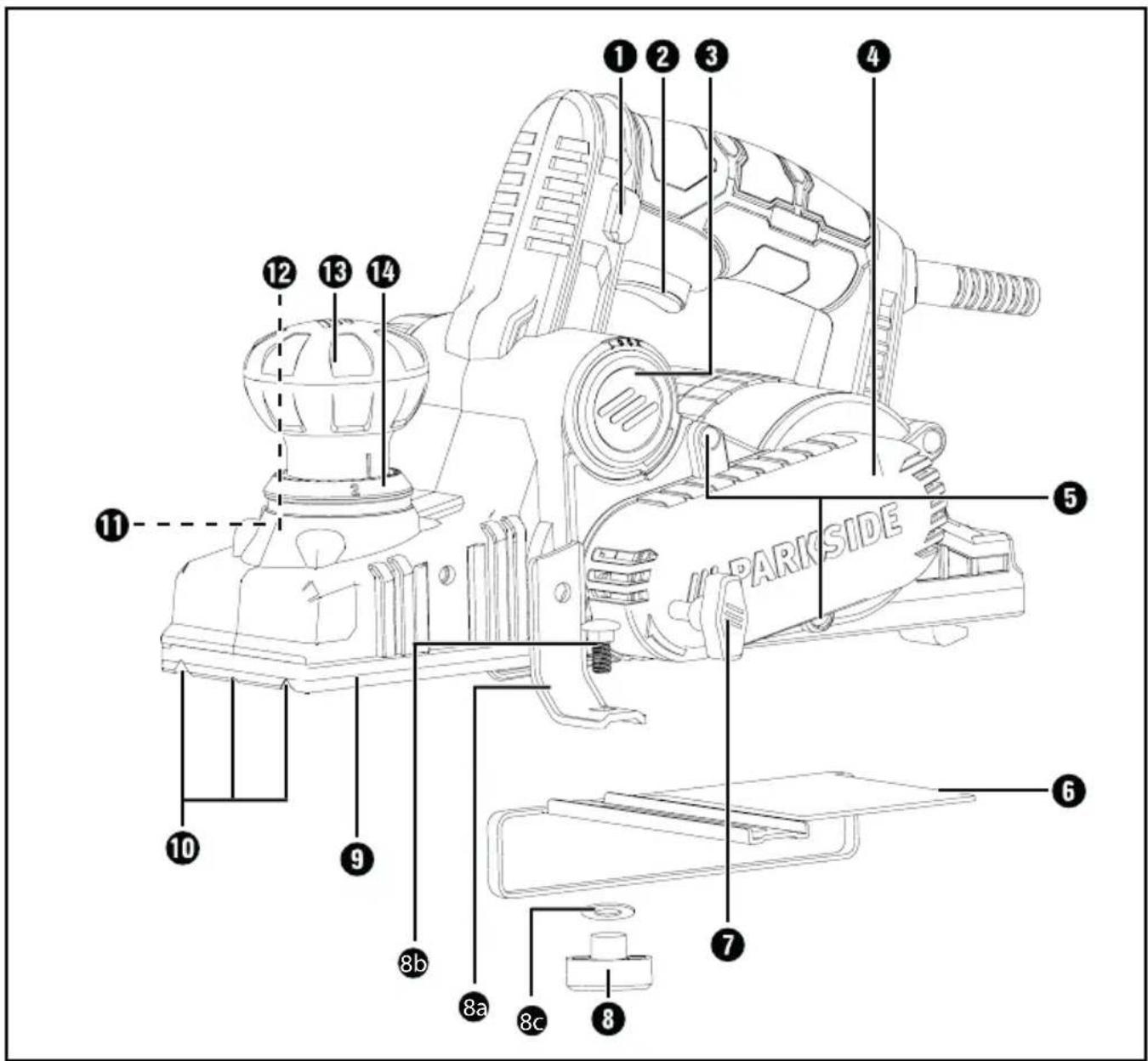

Ausstattung

① Einschaltsperre
2 EIN-/AUS-Schalter
3 Spanauswurf (wahlweise rechts / links)
4 Riemenabdeckung
5 Schrauben für Riemenabdeckung
6 Parallelanschlag
⑦ Befestigungsschraube für Parallelanschlag
8 Feststellmutter für Einstellung Falzbreite
8a Verbindungstück
8b Verbindungschraube
8c Unterlegscheibe
9 Hobelsohle
10 V-Nuten
11 Befestigungsschraube für Falztiefenanschlag
12 Falztiefenanschlag
13 Drehregler für Spantiefeneinstellung (zusätzlicher Handgriff)
14 Spantiefenskala
15 Adapter für externe Absaugung
16 Parkschuh
17 Messerwelle
18 Spannelement
19 Befestigungsschrauben für Hobelmesser
20 Hobelmesser
20a Spannplattennut
21 Seitlicher Messerwellenschutz
22 Innensechskantschlüssel
23 Antriebsriemen
24 Großes Riemenrad
25 Kleines Riemenrad
26 Maulschlüssel

Lieferumfang

1 Elektrohobel PEH 30 C3
1 Parallelanschlag
1 Falztiefenanschlag
1 Innensechskantschlüssel
1 Maulschlüssel
1 Adapter für externe Absaugung
1 Betriebsanleitung

Technische Daten

Bemessungsspannung: 230 V \~ 50 Hz (Wechselstrom)

Nennleistung: 750 W

Bemessungs-Leerlauf-

Drehzahl: 13000 mm ^-1

Hobelbreite: 82 mm

Spantiefe: 0-3

Falztiefe: max. 24 mm

Schutzklasse: ☐ (Doppelisolieryng)

Geräusch- und Vibrationsinformationen:

Messwert für Geräusch ermittelt entsprechend EN 62841. Der A-bewertete Geräuschpegel des Elektrowerkzeugs beträgt typischerweise:

Geräuschemissionswert:

Schalldruckpegel: L_PA = 97 dB (A)

Schallleistungspegel: L_WA = 108 dB (A)

Unsicherheit: K = 3 dB

Gehörschutz tragen!

Schwingungsgesamtwert:

Zusätzlicher Handgriff: q_h = 8,8 m/s^2

Unsicherheit: K = 1,5 m/s^2

HINWEIS

Für eine genaue Abschätzung der Schwingungsbelastung während eines bestimmten Arbeitszeitraumes sollten auch die Zeiten berücksichtigt werden, in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist. Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich reduzieren.
Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.

HINWEIS

Die angegebenen Schwingungsgesamtwerte und die angegebenen Geräuschemissionswerte können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

⚠️ WARNING!

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNING!

Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1. Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung und unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2. Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeugs muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich zugelassen sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3. Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerk zeugs kann zu ernsthaften Verletzungen führen.
b) Tagen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeugs, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetrieb nahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und / oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeugs den Finger am Schalter haben oder das Elektrowerkzeug eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegen- den Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Die Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4. Verwendung und Behandlung des Elektrowerkzeugs

a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und / oder entfernen Sie den abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugs beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elektrowerkzeuges reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5. Service

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Gerätespezifische Sicherheitshinweise für Elektrohobel

Warten Sie den Stillstand der Messerwelle ab, bevor Sie das Elektrowerkzeug ablegen. Eine freiliegende, rotierende Messerwelle kann sich mit der Oberfläche verhaken und zum Verlust der Kontrolle sowie schweren Verletzungen führen.

Halten Sie das Elektrowerkzeug an den isolierten Griffflächen, da die Messerwelle die eigene Anschlussleitung treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.

Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit der Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

■ Greifen Sie nicht mit den Fingern in den Spanauswurf ③. Verletzungsgefahr an rotierenden Teilen.

■ Führen Sie das Gerät nur eingeschaltet gegen das Werkstück. Sonst besteht Rückschlaggefahr, wenn sich das Hobelmesser im Werkstück verhakt.

■ Beim Arbeiten muss die Hobelsohleg flach aufliegen. Sonst besteht Verletzungsgefahr durch Verkanten des Hobels.

Hobeln Sie nie über Metallgegenstände. Das Hobelmesser / die Messerwelle 17 wird sonst beschädigt.

Asbesthaltiges Material darf nicht bearbeitet werden. Asbest gilt als krebserregend.

■ Beim Arbeiten entstehende Stäube können gesundheitsschädlich, brennbar oder explosiv sein. Tragen Sie eine Staubschutzmaske und verwenden Sie eine geeignete Staub-/Späneabsaugung. Manche Stäube gelten als krebserregend.

Schließen Sie bei längerem Bearbeiten von Holz und insbesondere wenn Materialien bearbeitet werden, bei denen gesundheitsgefährdende Stäube entstehen, das Gerät an eine geeignete externe Staubabsaugvorrichtung an. Benutzen Sie den Elektrohobel nicht, wenn das Kabel beschädigt ist. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages.

■ Stützen Sie auf keinen Fall die Hände neben oder vor dem Gerät und der zu bearbeitenden Fläche ab. Es droht Verletzungsgefahr durch Abrutschen.

■ Ziehen Sie bei Gefahr sofort den Netzstecker aus der Steckdose.

Ziehen Sie den Netzstecker bei Gefahr, Arbeitspausen, Nichtgebrauch, vor allen Arbeiten am Gerät (z.B. Wechsel der Hobelmesser) aus der Steckdose.

■ Führen Sie das Netzkabel immer nach hinten vom Gerät weg.

■ Verwenden Sie nur scharfe Hobelmesser.

Tränken Sie Materialien oder zu bearbeitende Flächen nicht mit lösungsmittelhaltigen Flüssigkeiten.

■ Vermeiden Sie den Kontakt mit rotierenden-Teilen.

■ Verwenden Sie das Gerät niemals zweckentfremdet und nur mit Originalteilen / -zubehör.

■ Halten Sie das Gerät während der Arbeit fest. Sorgen Sie für einen sicheren Stand.

Das Gerät muss stets sauber, trocken und frei von Öl oder Schmierfetten sein.

Originalzubehör/-zusatzgeräte

Benutzen Sie nur Zubehör und Zusatzgeräte, die in der Bedienungsanleitung angegeben sind. Der Gebrauch anderer als hier empfohlenen Teile oder anderes Zubehör kann eine Verletzungsgefahr für Sie bedeuten.

Inbetriebnahme

Ein-/Ausschalten

Einschalten:

- Drücken Sie zunächst die Einschaltsperre ^1

- Drücken und halten Sie anschließend den EIN-/AUS-Schalter ②.

Ausschalten:

♦ Lassen Sie den EIN- / AUS-Schalte ^2 los.

HINWEIS

Der EIN-/AUS-Schalte ^2 kann aus Sicherheitsgründen nicht arretiert werden.

Spantiefe einstellen

Mit dem Drehregler 1 kann die Spantiefe stufenweise von Stufe 1–3 anhand der Spantiefenskala 14 eingestellt werden.

Staub/Späne absaugen (siehe Abb. A)

⚠️ WARNING!

Tragen Sie immer eine Staubschutzmaske.

WARNUNG! VERLETZUNGSGEFAHR

▶ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!

Wählbarer Spanauswurf (rechts / links):

♦ Entriegeln Sie den Spanauswur ^3 , indem Sie ihn entgegen der Pfeilrichtung (aus der Position „LOCK“) drehen.

Ziehen Sie den Spanauswur ^3 aus dem Gerät heraus.

Der Spanauswur3 kann rechts oder links in den Hobel eingesetzt werden.

♦ Schieben Sie den Spanauswur ^3 in das Gerät.

♦ Arretieren Sie den Spanauswur ^3 durch drehen in Position „LOCK“.

Fremdabsaugung:

Bei Verwendung von Staubabsaugsystemen, z.B. Werkstattabsauger, muss ggf. der Adapter für externe Absaugung 15 verwendet werden. Das Staubabsaugsystem muss für den zu bearbeitenden Werkstoff geeignet sein.

Anschließen:

- Stecken Sie ggf. den Adapter für externe Absaugung 15 fest auf den Spanauswurf 3 auf.

♦ Schieben Sie den Schlauch eines zulässigen Staubabsaugsystems, z. B. eines Werkstattstabsaugers auf den Spanauswurf ③, oder ggf. auf den Adapter für externe Absaugung ⑮

Entnehmen:

Ziehen Sie den Schlauch des Staubabsaugsystems vom Spanauswurf 3 oder vom Adapter.

♦ Ziehen Sie ggf. den Adapter für externe Absaugung 15 ab.

Parkschuh (siehe Abb. B)

Der Parkschuh 14 ermöglicht das Abstellen des Gerätes ohne die Gefahr einer Beschädigung des Werkstücks. Beim Arbeitsvorgang wird der Parkschuh 16 noch geschwenkt und der hintere Teil der Hobelsohle 9 reigegeben.

Hobelvorgang

VORSICHT! RÜCKSCHLAGGEFAHR!

▶ Führen Sie das Gerät nur eingeschaltet gegen das Werkstück.

♦ Stellen Sie die gewünschte Spantiefe ein.

♦ Schalten Sie das Gerät ein.

♦ Setzen Sie das Gerät mit dem vorderen Teil der Hobelsohle ⑨ an das Werkstück an.

Führen Sie das Gerät mit gleichmäßigem Vorschub über die zu bearbeitende Fläche.

♦ Arbeiten Sie nur mit geringem Vorschub und üben Sie den Druck mittig auf die Hobelsohle ⑨ aus. Zu schneller Vorschub mindert die Oberflächengüte und kann zur Verstopfung des Spanauswurfes führen.

Kanten anfasen

Die in der vorderen Hobelsohle 3 orhandenen V-Nuten 16 ermöglichen ein einfaches Anfasen von Werkstückkanten.

♦ Verwenden Sie je nach gewünschter Fasenbreite die entsprechende V-Nut.
- Setzen Sie dazu den Hobel mit der V-Nuf10 auf die Werkstückkante auf und führen Sie ihn an dieser entlang.

Parallelanschlag verwenden

Um den Parrallelanschlag zu montieren, führen Sie die Verbindungschraube 8b durch das Verbindungstück 8a und den Parralellanschlag fi
♦ Setzen Sie die Unterlegscheibe ^8c auf die Verbindungsschraube ^8b .
♦ Schrauben Sie die Feststellmutte 8 auf die Verbindungsschraube 8b.
Montieren Sie den Parallelanschlag mit der Befestigungsschraube 7m Gerät.
- Lösen Sie die Feststellmutte ^8 und stellen Sie die gewünschte Breite ein.
♦ Ziehen Sie die Feststellmutte 8 wieder fest.
♦ Achten Sie darauf, dass der Hobel mit seitlichem Anpressdruck geführt wird.

Falztiefenanschlag verwenden

Montieren Sie den Falztiefenanschlag mit der Befestigungsschraube am Gerät.
♦ Stellen Sie die gewünschte Falztiefe mit dem Falztiefenanschlag 12 ein.
Führen Sie den Hobelvorgang mehrmals durch, bis die gewünschte Falztiefe erreicht ist.

Hobelmesser 2ausbauen/einbauen (siehe Abb. C - E)

⚠️ WARNUNG! VERLETZUNGSGEFAHR

▶ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!

VORSICHT!

▶ Durch die scharfen Schneidkanten der Hobelmesser 21: besteht Verletzungsgefahr!
▶ Fassen Sie die Hobelmesser 20 nicht an den Schneidkanten an.

Das Hobelmesser 2) hat zwei Schneiden und kann gewendet werden.

♦ Ersetzen Sie das Hobelmesse20 wenn beide Schneidkanten stumpf sind.
♦ Schärfen Sie das Hobelmesse nicht nach.

Hobelmesser 20wenden oder ersetzen

⚠️ WARNING! VERLETZUNGSGEFAHR

▶ Tragen Sie geeignete Schutzhandschuhe beim Wechseln der Hobelmesser.

HINWEIS

Die beiden Innensechskantschrauben nicht lösen. Sie dienen zur Höhenjustierung der Messerwelle. Eine Justierung ist nicht notwendig, wenn Sie die vom Hersteller vertriebenen Hobelmesser verwenden. Andernfalls kann eine Unwucht auftreten .Verwenden Sie ausschließlich die vom Hersteller gelieferten Hobelmesser.
▶ Bei einem Messerwechsel immer beide Messer tauschen, um einer Unwucht vorzu- beugen.
- Lösen Sie zunächst nur ein Messer, so können Sie sich am werkseitig montierten zweiten Messer für den späteren Zusammenbau orientieren.

- Lösen Sie mit dem beiliegenden Maulschlüssel 26 die 3 Befestigungsschrauben 19icht an, sodass das Hobelmesser 2heweglich wird ( siehe Abb. C).

- Drücken Sie den beweglichen Seitenschutz in den Spalt im Gehäuse.

♦ Schieben Sie das Hobelmesse ^20 seitlich aus dem Spannelement ^18 (siehe Abb. D)

HINWEIS

Das Hobelmesse20 kann werksseitig mit Schutzlack verklebt sein. Eine erneute Verklebung ist nicht notwendig.

Führen Sie die Montage mit gedrehtem oder neuem Hobelmesser in umgekehrter Reihenfolge durch. Achten Sie dabei darauf, dass die Einkerbung am Hobelmesser 20 in die Spannplattennut 20a gleitet ( siehe Abb. E).

♦ Hobelmesse20 erhalten Sie ausschließlich unter angegebener Serviceadresse (siehe Kapitel „Service“). Verwenden Sie keine Hobelmesser von anderen Herstellern.

Antriebsriemen wechseln (siehe Abb. F)

WARNUNG! VERLETZUNGSGEFAHR

▶ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!

- Lösen Sie die Schrauben ^5 und nehmen Sie die Riemenabdeckung ^4 ab.

◆ Entfernen Sie den verschlissenen Antriebsriemen 23.

Legen Sie den neuen Antriebsriemen ^23 zuerst auf das kleine Riemenrad ^25 auf und ziehen Sie den Antriebsriemen ^23 anschließend durch Drehen auf das große Riemenrad ^26 auf.

♦ Setzen Sie die Riemenabdeckung ^4 auf und befestigen Sie sie mit den Schrauben ^5

Wartung und Reinigung

WARNUNG! VERLETZUNGSGEFAHR

▶ Ziehen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Steckdose!

♦ Halten Sie Gerät und Lüftungsschlitze stets sauber, um gut und sicher zu arbeiten.

♦ Reinigen Sie den Spanauswur ^3 regelmäßig.

♦ Verwenden Sie zum Reinigen eines verstopften Spanauswurfes geeignetes Werkzeug (z.B. Holzstück, Druckluft, etc.).

♦ Verwenden Sie zur Reinigung des Gehäuses ein trockenes Tuch.

◆ Entfernen Sie anhaftenden Hobelstaub mit einem Pinsel.

♦ Verwenden Sie keinesfalls scharfe Gegenstände, Benzin, Lösungsmittel oder Reiniger, die Kunststoff angreifen. Vermeiden Sie, dass Flüssigkeiten in das Innere des Gerätes gelangen.

HINWEIS

Nicht aufgeführte Ersatzteile (wie z. B. Kohlebürsten, Hobelmesser) können Sie ausschließlich über unsere Service - Hotline bestellen.

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Sie kann in den örtlichen Recyclebehältern entsorgt werden.

n Sie Elektrowerkzeuge nicht in den Hausmüll!

Gemäß Europäischer Richtlinie 2012/19/EU müssen verbrauchte Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Entsorgen Sie die Verpackung umweltgerecht.

Beachten Sie die Kennzeichnung auf den verschiedenen Verpackungsmaterialien und trennen Sie diese gegebenenfalls gesondert. Die Verpackungsmaterialien sind gekennzeichnet mit Abkürzungen (a) und Ziffern (b) mit folgender Bedeutung:

1-7: Kunststoffe,

20-22: Papier und Pappe,

80-98: Verbundstoffe.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Das Produkt ist recyclebar, unterliegt einer erweiterten Herstellerverantwortung und wird getrennt gesammelt.

Garantie der

KompernaßHandels GmbH

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Kassenbon gut auf. Dieser wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert, ersetzt, oder der Kaufpreis erstattet. Diese Garantieleistung setzt voraus, dass innerhalb der Dreijahresfrist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Auslieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können oder für Beschädigungen an zerbrechlichen Teilen, z. B. Schalter, Akkus oder Teile, die aus Glas gefertigt sind.

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Bedienungsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Bedienungsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist nur für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Serviceniederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

■ Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (z. B. IAN 123456) als Nachweis für den Kauf bereit.

■ Die Artikelnummer entnehmen Sie bitte dem Typenschild am Produkt, einer Gravur am Produkt, dem Titelblatt der Bedienungsanleitung (unten links) oder dem Aufkleber auf der Rück- oder Unterseite des Produktes.

■ Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail.

Ein als defekt erfasstes Produkt können Sie dann unter Beifügung des Kaufbelegs (Kassenbon) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Serviceanschrift übersenden.

Auf www.lidl-service.com können Sie diese und viele weitere Handbücher, Produktvideos und Installationssoftware herunterladen.

Mit diesem QR-Code gelangen Sie direkt auf die Lidl-Service-Seite (www.lidl-service.com) und können mittels der Eingabe der Artikelnummer (IAN) 123456 Ihre Bedienungsanleitung öffnen.

HINWEIS

▶ Bei Parkside und Florabest Werkzeugen senden Sie bitte ausschließlich den defekten Artikel ohne Zubehör (z. B. Akku, Aufbewahrungskoffer, Montagewerkzeuge, etc) ein.

Service

DE Service Deutschland

Tel.: [phone] (Kostenfrei aus dem dt. Festnetz/Mobilfunknetz) E-Mail: [e-mail]

AT Service Österreich

Tel.: [phone] (0,15 EUR/Min.) E-Mail: [e-mail]

CH Service Schweiz

Tel.: [phone] (0,08 CHF/Min., Mobilfunk max. 0,40 CHF/Min.) E-Mail: [e-mail]

IAN 317249_1904

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst die benannte Servicestelle.

Original-Konformitätserklärung

Wir, KOMPERNASS HANDELS GMBH, Dokumentenverantwortlicher: Herr Semi Uguzlu, BURGSTR. 21, 44867 BOCHUM, DEUTSCHLAND, erklären hiermit, dass dieses Produkt mit den folgenden Normen, normativen Dokumenten und EG-Richtlinien übereinstimmt:

Maschinenrichtlinie

(2006/42/EG)

Elektromagnetische Verträglichkeit

(2014/30/EU)

RoHS Richtlinie

(2011/65/EU)*

* Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Angewandte harmonisierte Normen:

EN 62841-1:2015

EN 62841-2-14:2015

EN 55014-1:2006/A2:2011

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-3:2013

EN 50581:2012

Typbezeichnung der Maschine: Elektrohobel PEH 30 C3

Herstellungsjahr: 07-2019

Seriennummer: IAN 317249_1904

Bochum, 04.09.2019

Sofia Franski

CE

Semi Uguzlu

- Qualitätsmanager -

Technische Änderungen im Sinne der Weiterentwicklung sind vorbehalten.

Contents

Introduction....14

Intended use 14

Equipment 14

Package contents 14

Technical data 14

KompernassHandels GmbH

Chère cliente, cher client,

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 317249_1904

Importateur

Technische gegevens 37

Selecteerbare spaanuitworp (rechts/links):

Tel.: [phone] (0,10 EUR/Min.)

E-Mail: [e-mail]

BE Service België

Tel.: [phone] (0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 317249_1904

Importeur

09 / 2019 · Ident.-No.: PEH30C3-092019-1

IAN 317249_1904
