MANUAL DE UTILIZADOR PEH 900 PARKSIDE

EQUIPAGGIAMENTO PEH 900

MANTENIMIENTO Y CUIDADOS

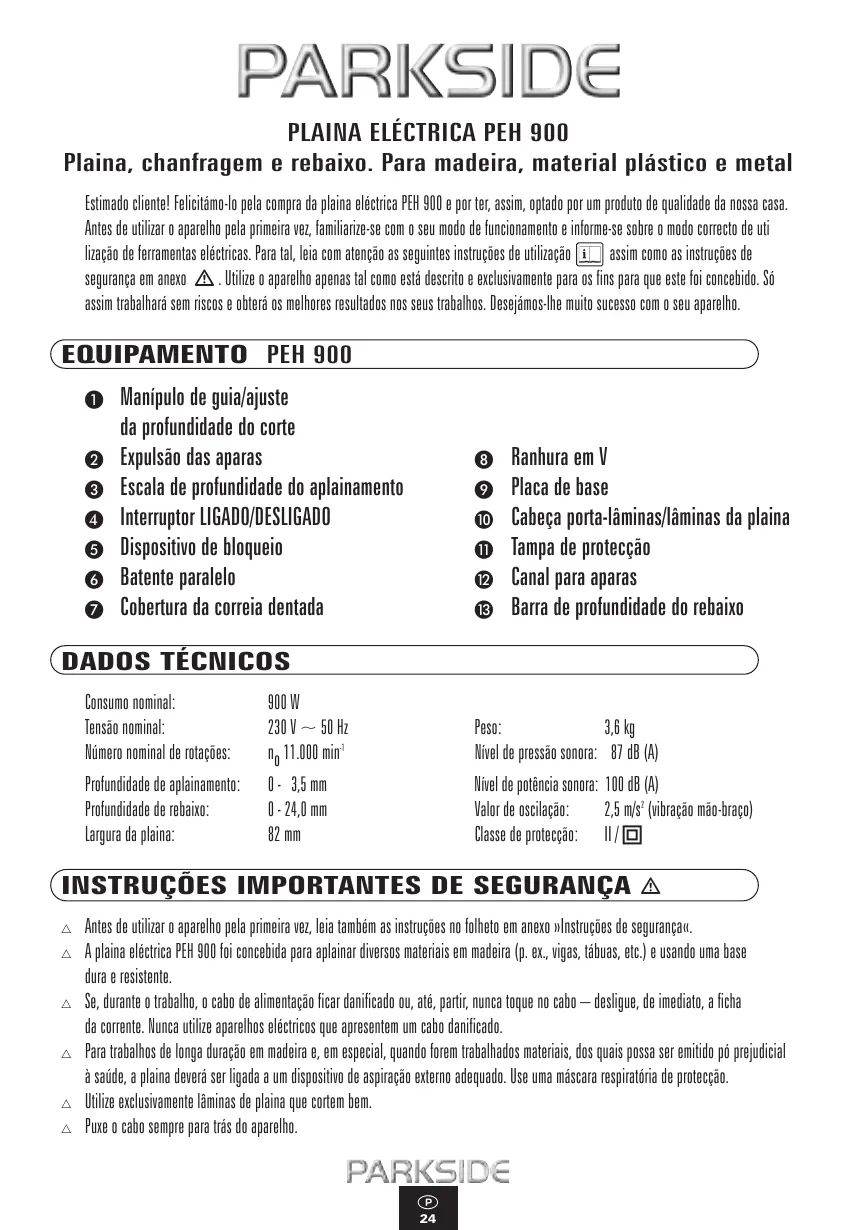

Plaina, chanfragem e rebaixo. Para madeira, material plástico e metal

Estimado cliente! Felicitámo-loPGA compra daplainélectricaPEH900e por ter,assim,optado por um produto de qualida da.nossa casa. Antes deutilizar oaparelhoelaprimevaziamiliarize-secomo seu mode defunacionenteinfoanseobremo mode correcto de uti lazo de ferramentaes elcricas.Para tal,leia com atencao as seguantes instruções deutilizao i assim como as instruções de segunca em anexo AUtilize o aparelhoapanas tal como está descrito e exusivamente para os fins para que este foinconcebido.Sso assim travaharase ricos e obterao os melhorresrultados nos seu trabalhos.Desejamos-lhe muito sucesco com o seu aparelho.

EQUIPAMENTO PEH 900

1 Manipulo de guia/ajuste da profundidade do corte
Expulsao das aparas
3 Escala de profundidade do aplainamento
Interruptor LIGADO/DESLIGADO
Dispositivo de bloqueio
6 Batente paralelo
Cobertura da correia dentada

8 Ranhura em V
9 Placa de base
10 Cabeça porta-láminas/láminas daPLAINa
Tampa de proteção
12 Canal paraapas
Barra de profundidade do rebaixo

DADOS TÉCNICOS

Consumo nominal: 900 W

Tensao nominal: 230V 50Hz

Numerator nominal de roacoes: n 11.000 min

Profundidade de aplinamento: 0 - 3,5 mm

Profundidade de rebaixo: 0 - 24,0 mm

Largura da plainly: 82 mm

Peso: 3,6 kg

Nivel de pressao sonora: 87 dB (A)

Valor de oscilação: 2,5 m/s² (vibracao maior-braco)

Classe de protecção: II/回

INSTRUÇÉS IMPORTANTES DE SEGURANÇA

Antes de utiliser o aparelhoPGA primaira vez, leia también as instruções no folheto en anexo «Instruções de segurarçau.
A plaine eletrica PEH 900 foi concebida para aplinar diversos materiais em madeira (p. ex., vivas, tabuas, etc.) e usinga uma base dura e resistente.
Se, durante o trabalho, o cabo de alimentação ficar danificado ou, até, partir, nunca toque no cabo — deslgue, de imeditato, a fcha da corrente. Nunca utilize aparehos electricos que aparecem um cabo danificado.
Paraetrabalhosde longa duraio emmadeira e,em especial,quando forem trabalhados materiais,do quais possa seremitido po prejudicial a saude,aplaina devera ser ligada a umdispositivo deaspiracao externoadequado.Useumamascararespiratoriaofprotecao.
Utilize exclusively laminas de plainly que cortem bem.
Puxe o cabo sempre para trás do aparelho.

△ Nunca aplaine por cima de objectos metálicos, pregos ou parafusos.
Aplique a plainly sobre a peça a ser travahada apenas quando estiver ligada.
Durante os tratabhos, a plac de base 9 deve estar pousada na horizontal.
Nao toque com os dedos na expulsion das aparas 2. Use um pau de madeira se pretender desobstruiar a expulsion de aparas.

COLOÇÃO EM FUNCIONAMENTO

Nivel operacional

Conexão:

Marcha em vazio:

A plaina eletrica PEH 900 está equipada com o Sistema INTELLIGENT POWER CONTROL. Este sistemas de gestão electrónica mede e regulariza os diversos niveis operaciones da sua Plaina;

Characteristica

Gracias ao nível de arranque electrónico IPC, o motor arranca mais tarde e, como consequência, de um modo suave. Este modo, evitam-se, consideravelmente, os impulsos de corrente de conexão de elevada potência. A觉醒ação de certa-circuitos automaticos é, assim, reduzida (estaleiros, uso dométrico).

Após a connexão, o disposito eletrónico IPC de acceleração garanthe que a boaça está acelerada até ao valor nominal pre-seLECTIONADO. De seguida, o maior de regulação do número de rotações IPC garanthe um número de rotações constante.

ATENÇA: antes de levar a cabo qualquer operação na plaina, desl figure-a sempre da corrente electrolytica.

Dé atençao à tensão de alimentação! A tensão de alimentação tem que estar em conformidade com a tensão indicada na placá do aparelho (os aparhos assinalados com tensão de 230 V)? émel poderao ser ligados a uma tensão de 220 V).

INTERRUPTOR LIGADO/DESLIGADO

Por motivos de segurar, o interruptor LIGADO/DESLIGADO não pode ser ajustado para a opção de operação permanente. É necessário que este sera premido durante todo o processo de trabalho.

AJUSTE DA PROFUNDADE DE APLAINAMENTO

A profundidade de aplainamento (profundidade do corte) pode ser ajustada de 0 a 3,5 mm. Rode o Manipulo de guia e posicao a seta na marca ou no valor pretendidos.

EXPULSA E ASPIRAÇÃO DE APARAS

A expelled das aparas pode ser selecionada na direcção para a esquerda ou para a direita, bastardo trocar, simplesmente, as tampas de fecho.

INSTRUÇÉS DE TRABALHO

Ligue a plaza sempre antes do contacto com o material e aplique-a so posteriormente sobre a peça de trabalho.

APLAINAMENTO DE SUPERFICIES

Colque o aparelho com a parte darente da placar de base 念 sobre a peça de trabalho.

Dê, por favor, atençao a que, sempre que aplinar superficies, tais como vivas ou tabuas, a placac de base tem sempre que estar pousada sobre toda a superficie, caso contrario ha perigo de rebatimento das laminas.

Segure a plainly sempre com as vezes mais e avançando de forma uniforme por sobre a superficie de trabalho.

CHANFRAGEM DE ARESTAS

Gracias a ranhura em V ③, que se encontra na placá de base frontal ⑨, pode chanfrar fácilmente e rapidamente as arestas da sua peça de trabalho. Pouse, para tal, aPLAIN com a ranhura em V ③ sobre a aresta da peça de trabalho e aplique-a sobre a aresta. De atençao, durante a chanfragem, a que se mantenha umas posicao angular constante de 45^ e a que o avanço soit uniforme.

REBAIXOS

Por exemple, para rebaixos à direita, monte o batente paralelo e a barra de profundidade do rebaixo nos orificios existentes no aparelho (montagem vista por cima).

Com a barra de profundidade do rebaixo, é ajustada a profundidade do rebaixo — num max. de 24 mm. Ajuste o batente paralelo para delimitar a largura pretendida. Ajuste a escala de profundidade do aplinentamento para a profundidade Tmaxa de 3,5 mm. Trabalhe a peça varias vezes, até que sera atingida a profundidade pretendida para o rebaixo.

SUBSTITUÇÃO OU INVERSÃO DAS LMINAS DA PLAINA

ATENÇA: antes de levar a cabo qualquer的操作a naplain,desligue-a sempre da corrente electrolytica.
NOTA IMPORTANTE: não solte os dois parafusos sextavados internos. Estes são realizados para fazer a alta daanela porta-laminas. So é necessário poder a este ajuste, sepretender utilizes um tipo de laminas da plaina, como, p. ex., uma lamina rústica).

Na fabrica, foram introduzidas lamas de inversao em aço rápido de elevado rendimento. Em caso de mudança das lamas, substitua sempre as两大 lamas em aço de elevado rendimento, no sentido de evaporar um desequilibrio. Se tiverem ficado embotadas, as lamas de inversão PARKSIDE podem ser invertidas ou substituidas sem que seja necessárioajsatar a altera da cabeca porta-lamas.

1) Solte, em primeiro lugar, apenas uma cabeca porta-laminas ⑩;这是我 do, pode orientar-se, para a montagem posterior, pela segunda cabeca porta-laminas, tal como esta foi montada na fabrica.
2) Com a chave inglesia fornecida, solte os tres parafusos da casa porta-laminas ⑥.
3) Retire a cabeca porta-laminas do cilindro da plaina.
4) Puxe a lamina da Plaina, lateralmente, para fora da cabeca porta-laminas. NOTE: a cabeca porta-laminas pode tambem ser desmontada, por exemple, para efeitos de limpeza.
5) A montagem com a lamina dePlaina virada ou nova é feita na sequencia inversa.
6) Por motivos de segurarca, verificque ainda, de seguida, -a posicao da lamina da plaina na cabeca porta-laminas -o ajuste uniforme e bem fixo da cabeca porta-laminas e dos 3 parafusos tensores -se o ajuste da alta (2 parafusos sextavados internos) está correto.

SUBSTITUÇÃO DA CORREIA DENTADA

Solte o parafuso da cobertura e retire a cobertura da correia dentada 7. Separe a correia dentada com um alicate de corte diagonal ou com uma faca e retire a correia dentada desgastada. Limpe sempre bem o quando e a roda motriz, antes de proceder à montagem de uma correia dentada nova!

Pouse a nova correia dentada sobre a roda motriz e, rodando, pressione sobre e grande tambor. Volte a colocar a cobertura da correia dentada e fixe com os parafusos.

MANUTENÇÃO E CUIDADOS

Limpe a plaina regularamente, de preferência logo a seguir a terminar cada trabalho. Não utilize objects cortantes na limpeza daPlaina eletrica. No interior da Plaina não deverao penetrar liquidos. Para a limpeza do corpo do aparelho, utilize um pano macio - nunca utilize gasolina, solventes ou detergentes corrosivos ao plastico. Os orificios de ventilacao deverao estar sempre desobstruidos.

CONSELHOS E TRUQUES

1. Evite avanco sobrelevado — este faz reduzir consideravelmente o rendimento e diminuiro periodo de vidautil das laminas.
2. Utilize sempre lamas que cortem bem e substitua, atempadamente, as lamas embotadas — obtem, deste modo, bons rendimentos de corte e poupa o aparecido.
3. Para lavoros de aplainamento de superficies, recomenda-se que seleccione profundidades de corte reduzidas e repita, varias vezes, o processo de aplainamento.

Encontrará mais conselhos práticos no folheto en anexo «Instruções de segurarçα«.

Reservado o direito a modificações tínicas para efeitos de aperfeicoamento.

DECLARATION DE CONFORMIDADE

A firma KompernaB Handelsgesellschaft mbH, Burgstr. 21, D-44867 Bochum, Alemanha, certifica,

por este meio, a concordancia este produits con as seguientes directivas da CE:

Directiva CE sobre a baixa tensão:

Inocuidade electromagnética:

Designação da区内: PLAINA ELETRICA

Bochum, 01.04.2002

Hans KompenaB

• Gerente -

PARKSIDE

ELEKTRISCHE SCHAAF PEH 900

Este aparelho tem 36 mezes de garantia a conta da data de compra. O aparelho foi produzido de maneira cuidadas o sujeito a um controlo exhaustivo antes de ser fornecido. Se confirmar, no entanto, quaisquer falhas nas funções, envie, por favor, o aparelho na embalagem original, juntamente com o talão de compra (se possivel), para o endereço do service de assistência no seu País. Os danos que resultem de um manuseamento pouco apropriad e as peças de desgaste não são cobertas pela garantia.
