MODE D'EMPLOI STEP 600 X AEG

Instruction d’utilisation

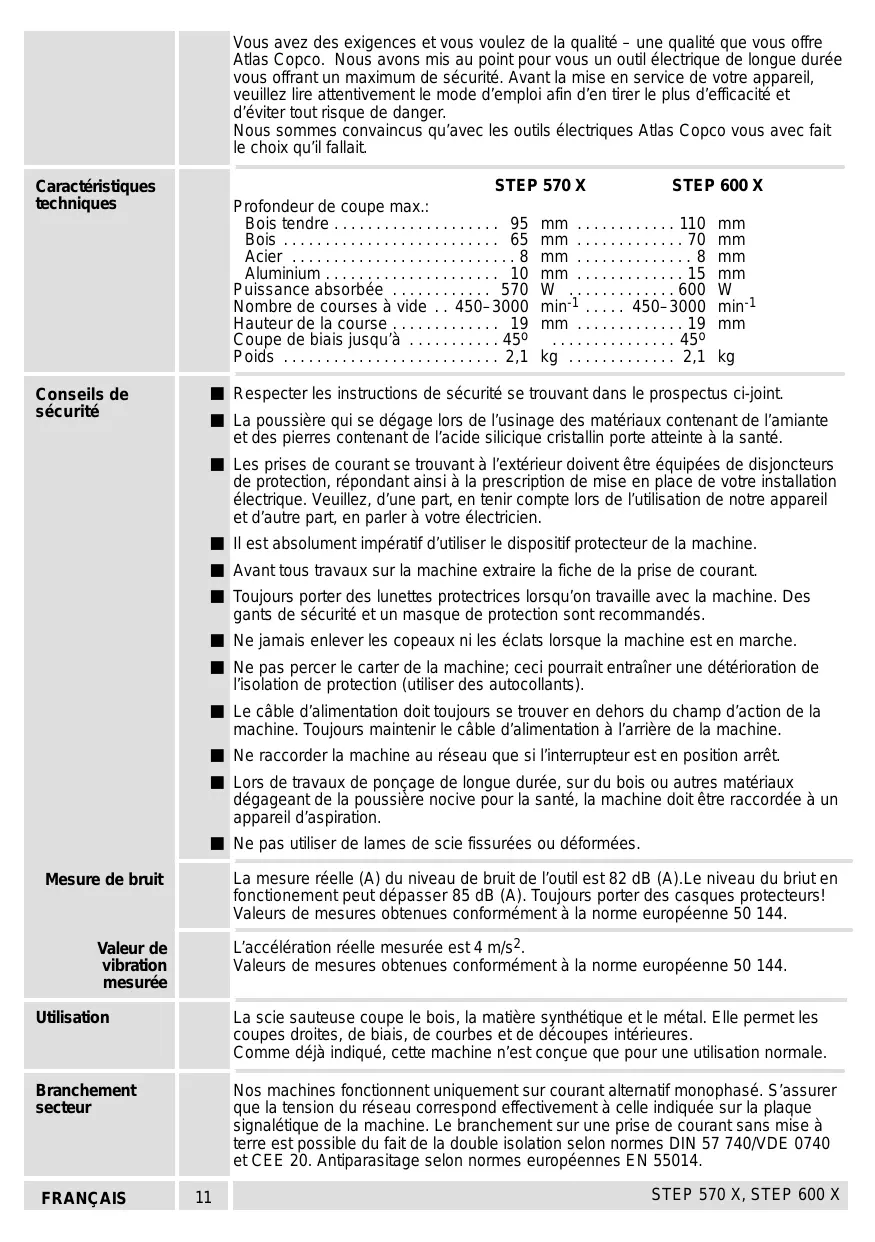

• Vous avez des exigences et vous voulez de la qualité – une qualité que vous offre Atlas Copco. Nous avons mis au point pour vous un outil électrique de longue durée vous offrant un maximum de sécurité. Avant la mise en service de votre appareil, veuillez lire attentivement le mode d’emploi afin d’en tirer le plus d’efficacité et d’éviter tout risque de danger. Nous sommes convaincus qu’avec les outils électriques Atlas Copco vous avec fait le choix qu’il fallait. STEP 570 X STEP 600 X Profondeur de coupe max.: Bois tendre p. 95
• mm p. 110
• mm Bois p. 65
• mm p. 70
• mm Acier p. 8
• mm p. 8
• mm Aluminium p. 10
• mm p. 15
• mm Puissance absorbée p. 570
• W Nombre de courses à vide p. 450
• –3000 min-1 p. 450
• –3000 min-1 Hauteur de la course p. 19
• mm p. 19
• mm Coupe de biais jusqu’à p. 45
• o Poids p. 2
• ,1 kg ,1 kg Caractéristiques techniques Conseils de sécurité J Respecter les instructions de sécurité se trouvant dans le prospectus ci-joint. J La poussière qui se dégage lors de l’usinage des matériaux contenant de l’amiante et des pierres contenant de l’acide silicique cristallin porte atteinte à la santé. J Les prises de courant se trouvant à l’extérieur doivent être équipées de disjoncteurs de protection, répondant ainsi à la prescription de mise en place de votre installation électrique. Veuillez, d’une part, en tenir compte lors de l’utilisation de notre appareil et d’autre part, en parler à votre électricien. J Il est absolument impératif d’utiliser le dispositif protecteur de la machine. J Avant tous travaux sur la machine extraire la fiche de la prise de courant. J Toujours porter des lunettes protectrices lorsqu’on travaille avec la machine. Des gants de sécurité et un masque de protection sont recommandés. J Ne jamais enlever les copeaux ni les éclats lorsque la machine est en marche. J Ne pas percer le carter de la machine; ceci pourrait entraîner une détérioration de l’isolation de protection (utiliser des autocollants). J Le câble d’alimentation doit toujours se trouver en dehors du champ d’action de la machine. Toujours maintenir le câble d’alimentation à l’arrière de la machine. J Ne raccorder la machine au réseau que si l’interrupteur est en position arrêt. J Lors de travaux de ponçage de longue durée, sur du bois ou autres matériaux dégageant de la poussière nocive pour la santé, la machine doit être raccordée à un appareil d’aspiration. J Ne pas utiliser de lames de scie fissurées ou déformées. La mesure réelle (A) du niveau de bruit de l’outil est 82 dB (A).Le niveau du briut en fonctionement peut dépasser 85 dB (A). Toujours porter des casques protecteurs! Valeurs de mesures obtenues conformément à la norme européenne 50 144. Mesure de bruit L’accélération réelle mesurée est 4 m/s2. Valeurs de mesures obtenues conformément à la norme européenne 50 144. Valeur de vibration mesurée Utilisation La scie sauteuse coupe le bois, la matière synthétique et le métal. Elle permet les coupes droites, de biais, de courbes et de découpes intérieures. Comme déjà indiqué, cette machine n’est conçue que pour une utilisation normale. Branchement secteur Nos machines fonctionnent uniquement sur courant alternatif monophasé. S’assurer que la tension du réseau correspond effectivement à celle indiquée sur la plaque signalétique de la machine. Le branchement sur une prise de courant sans mise à terre est possible du fait de la double isolation selon normes DIN 57 740/VDE 0740 et CEE 20. Antiparasitage selon normes européennes EN 55014. FRANÇAIS p. 2

Description Le bouton de réglage permet de régler sans à–coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute). La forme de l’interrupteur de marche/arrêt est telle, qu’il peut être utilisé en position avant ou arrière de la poignée. En marche continue, l’interrupteur de marche/arrêt peut être maintenu en position au moyen de blocage. Capot transparent décalable, prévu pour l’aspiration optimale des copeaux. Le dispositif d’aspiration des copeaux dégage la coupe, ce qui est particulièrement appréciable lors du sciage devant être effectué selon un tracé. Canal d’aspiration intégré pour le raccordement d’un dispositif d’aspiration des copeaux.

La compensation des vibrations se traduit par une coupe très calme grâce aux contrepoids antagonistes au niveau du coulisseau. Changement ultra-rapide de la lame de scie sans avoir recours à un outil, grâce au levier de serrage. III II

Afin de permettre la réalisation d’une coupe de biais, la semelle doit être inclinée des deux côtés à 45o. Elle doit être décalée vers l’arrière lorsqu’on désire effectuer des coupes en plongée et un sciage à proximité des bords. Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois. Le mécanisme pendulaire intégré augmente le rendement de coupe. Du fait de son mouvement pendulaire, la lame de scie n’est pressée contre le matériau qu’au moment du déplacement vers l’arrière (course de travail) et elle est soulevée du matériau pendant le déplacement vers l’avant. Résultat: meilleure éjection des copeaux, diminution du frottement –> augmentation de la performance de coupe. Le mouvement pendulaire peut être réglé au moyen du commutateur ce qui permet de l’adapter aux différents matériaux. Mise en place de la lame de scie Logement pour une lame de scie additionnelle. Modifications: Les textes, les illustrations et les données techniques correspondent à la situation au moment de l’impression. Toutes modifications techniques sont réservées dans le cadre du développement technique permanent. Avant tous travaux sur la machine extraire la fiche de la prise de courant.

l’extérieur et jusqu’à concurrence de sa butée, comme l’indique la figure correspondante.

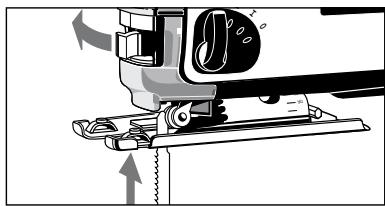

1. Faire pivoter le levier de serrage vers

2. Placer la lame de scie dans la fente du

galet d’appui et l’introduire dans le coulisseau jusqu’à concurrence de sa butée; les deux épaulements de la lame de scie doivent venir en contact avec le collet du coulisseau (voir figure).

3. Relâcher le levier de serrage et la lame de

scie se trouve serrée automatiquement.

4. Vérifier le positionnement correct de la lame de scie

(ne pas oublier de porter des gants de protection!). La fente du coulisseau doit se trouver en position inclinée par rapport à la lame de scie (voir figure). FRANÇAIS

La semelle peut être inclinée, repoussée ou décalée. Inclinaison coupes inclinées (coupe de biais). Pour ce faire, desserrer la vis de réglage, sortir la semelle du cran, l’encranter à l’angle souhaité (15o, 30o, 45o) et resserrer la vis de réglage. Les autres angles sont réglables en dehors de la plage d’encrantement. L’angle peut être lu sur le cadran. Pour les coupes de biais précises, exécuter préalablement un coupe d’essai. Repoussement coupes en plongée avec longue lame de scie. Pour ce faire, desserrer la vis de réglage, repousser la semelle vers l’arrière et resserrer la vis de réglage. Dans cette position, la semelle est fixée en position 0o. Décalage coupes en plongée avec courte lame de scie et coupes à proximité des bords. Pour ce faire, desserrer la vis de réglage, décaler la semelle vers l’arrière et serrer la vis de réglage dans le trou arrière. Dans cette position, la semelle est également décalable en sens longitudinal. Aspiration des copeaux N’utiliser la machine qu’en liaison avec un dispositif d’aspiration approprié des copeaux.

Le ø intérieur normalisé du canal d’aspiration intégré est de 30 mm. Pour permettre le branchement sur un aspirateur ménager ou un aspirateur à sec/liquide Atlas Copco, utiliser le tuyau d’aspiration AEG (Nº 4932 3304 12) faisant partie du programme d’accessoires.

Réglage de la semelle

Après avoir serré la lame de scie, il se peut que cell-ci ne soit pas orientée précisément dans le sens de la coupe (position légèrment en biais). Pendant la première coupe cependant, la lame de scie s’ajustera automatiquement. III II

1. Introduire intégralement le tuyau d’aspiration dans le

canal en lui appliquant un mouvement de rotation.

2. Pousser le capot transparent vers le bas, afin d’obtenir

une aspiration optimale de la sciure. Le pare-éclats réduit considérablement les éclats sur les bords de coupe lors du sciage du bois. Pare-éclats Introduire le pare-éclats sur la semelle comme le montre la figure, c’est-à- dire côté lisse vers le bas (possible uniquement en position avant de la semelle).

Le bouton de réglage permet de régler sans à–coups le nombre de courses (nombre de mouvements effectués par la lame de scie en une minute). Réglage du nombre de courses Le bouton de réglage porte les lettres A ... G qui signifient: A = Nombre de courses le plus faible G = Nombre de courses le plus élevé FRANÇAIS

Le régime des courses, approprié au matériau à usiner, est spécifié sur le tableau suivant. Il vous suffit d’ajuster la lettre correspondante sur le bouton de réglage. Matériau à scier Nombre de courses

Marche continue Mise en marche: appuyer d’abord sur l’interrupteur marche/arrêt puis sur le bouton de blocage, lâcher l’interrupteur marche/arrêt. Arrêt: appuyer sur l’interrupteur marche/arrêt et lâcher.

Marche momentanée Mise en marche: appuyer sur l’interrupteur Marche/Arrêt Arrêt: lâcher l’interrupteur Marche/Arrêt

Mise en marche/arrêt

Réglage du mouvement pendulaire Lors du réglage du mouvement pendulaire, la pénétration des dents de la lame de scie est augmentée ou diminuée. Règle approximative applicable: Matériaux tendres Matériaux durs soignée Grand mouvement pendulaire Petit mouvement pendulaire ou pas de mouvement pendulaire Surface de coupe Pas de mouvement pendulaire Les mouvements pendulaires appropriés sont indiqués sur le tableau ci-dessous et se règlent au moyen du commutateur pendulaire. Bois Matière synthétique Aluminium Acier Céramique Caoutchouc

Matériau Les degrés pendulaires proposés sur le tableau ne sont bien entendu que des valeurs indicatives et approximatives! Le réglage pendulaire au moyen du commutateur peut tout aussi avoir lieu lorsque la machine est en marche. Conseils pratiques

1. Régler le nombre de courses et mouvements pendulaires en fonction du matériau

2. Appliquer la partie avant de la semelle sur le matériau à scier et brancher la

3. Appuyer la machine sur le matériau à scier (pression appliquée du haut) et la

guider le long de la ligne de coupe. Conseils FRANÇAIS Ne pas excercer une pression de coupe excessive. Une pression légère sur la lame de scie est amplement suffisante pour garantir une progression optimale de la scie. Lorsque l’on doit scier selon un tracé, se servir du repère placé sur le pare-éclats afin de faciliter l’orientation. Afin d’assurer une coupe rectiligne, fixer une barrette sur le matériau pour faire office de butée ou encore, utiliser une butée parallèle (accessoire). Lorsqu’on doit effectuer des coupes inclinées (coupes de biais), il convient alors de décaler la semelle. S’il s’agit de scier à proximité des bords, amener la semelle dans la position la plus arrière.

Sciage de tôles Afin d’éviter l’effet de ressort, fixer les tôles sur un morceau de bois. Si l’on doit scier du métal, utiliser un liquide réfrigérant le long de la ligne de coupe (huile, pétrole). Réalisation de découpes intérieures Le sciage en plongée n’est possible que dans des matériaux tendres (bois, matériaux de construction légers pour les murs). Si les matériaux sont plus durs (métaux), une percée plus importante doit être faite au moyen de la lame. Afin d’obtenir un angle de coupe favorable pour le sciage en plongée, déplacer la semelle dans sa position la plus arrière.(voir chapitre ”Réglage de la semelle”)

1. Le mouvement pendulaire doit être amené sur ”0” sur le commutateur sélecteur.

2. Le bord avant de la semelle doit être placé sur le point de coupe, alors que la

machine est débranchée.

3. Brancher la machine et introduire la lame prudemment dans le matériau.

GERMANY Butée parallèle avec guidage circulaire (accessoire*) A l’aide du guide parallèle et circulaire, on peut réaliser des coupes parallèles de 0 200 mm et circulaires de 100 - 400 mm. Utiliser des lames de scie sauteuse avoyées. Utilisation en tant que butée parallèle La face d’arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l’éclisse de la semelle et être fixée au moyen de la vis à garret. *Ces pièces ne font pas partie de la livraison. Il s’agit là de compléments proposés pour votre machine et énumérés dans le catalogue d’accessoires. La butée parallèle doit être introduite du côté correspondant pour permettre les coupes à gauche ou à droite. Utilisation en tant que guidage circulaire La face d’arrêt de la butée parallèle doit être introduite (orientée vers le bas) dans l’éclisse de la semelle et être fixée au moyen de la vis à garret. Visser le guidage circulaire dans la butée parallèle. Veiller à ce que la lame de scie forme une seule ligne avec le guidage circulaire, c’est-à-dire, que cet ensemble soit en alignement. Pour d’autres accessoires, consulter notre catalogue. Entretien Afin de garantir une disponibilité de service permanente, il est recommandé de faire contrôler une fois par an les balais (charbons) auprès d’un service après–vente AEG. N’utiliser que des pièces et accessoires AEG. Pour des pièces dont l’échange n’est pas décrit, s’adresser de préférence aux stations de service après-vente AEG (voir brochure Garantie/Adresses des stations de service après-vente). Si besoin est, une vue éclatée de l’appareil peut être fournie. S’adresser, en indiquant bien le numéro à dix chiffres porté sur la plaque signalétique, à votre station de service après–vente (voir liste jointe) ou directement à Atlas Copco Electric Tools GmbH, B.P. 320, D–71361 Winnenden. FRANÇAIS
