BEDIENUNGSANLEITUNG STEP 600 X AEG

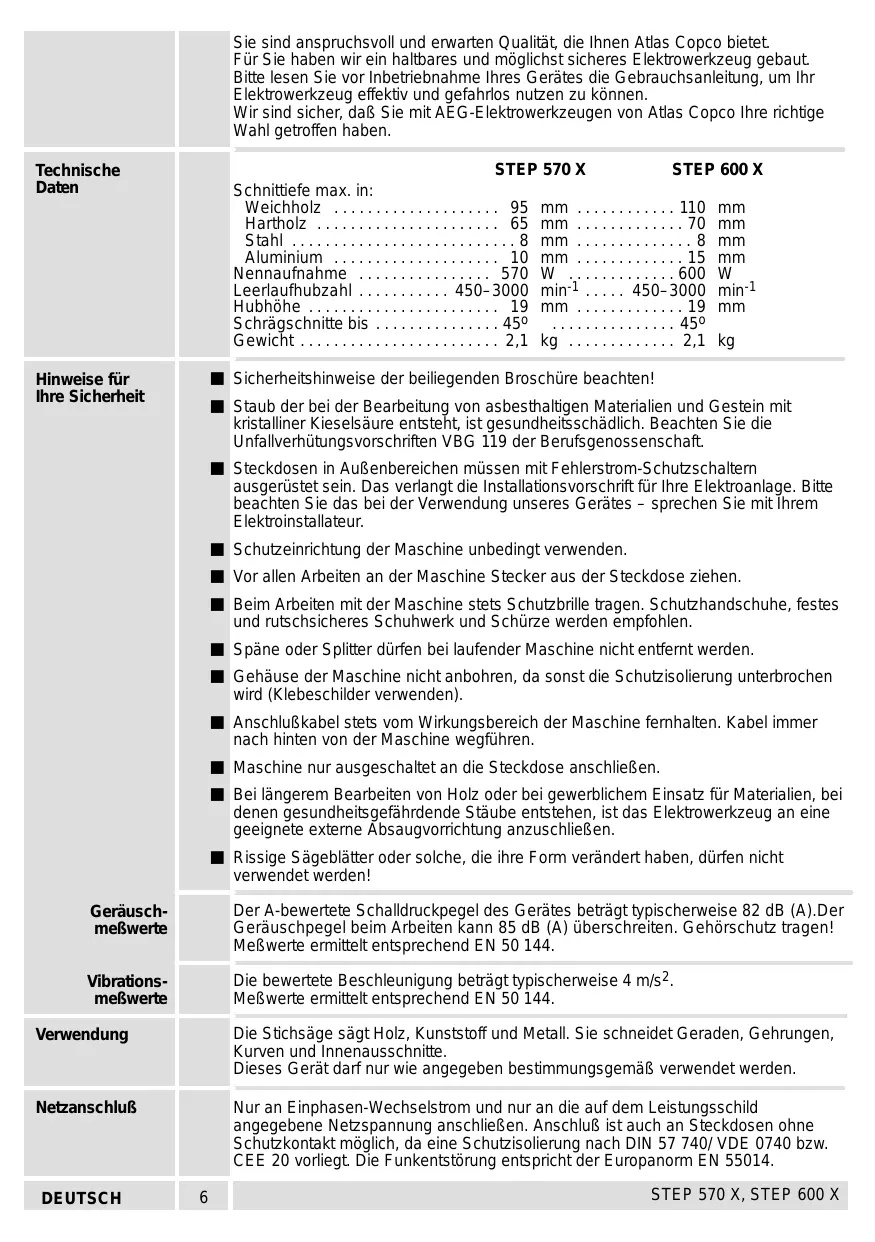

• Sie sind anspruchsvoll und erwarten Qualität, die Ihnen Atlas Copco bietet. Für Sie haben wir ein haltbares und möglichst sicheres Elektrowerkzeug gebaut. Bitte lesen Sie vor Inbetriebnahme Ihres Gerätes die Gebrauchsanleitung, um Ihr Elektrowerkzeug effektiv und gefahrlos nutzen zu können. Wir sind sicher, daß Sie mit AEG-Elektrowerkzeugen von Atlas Copco Ihre richtige Wahl getroffen haben. STEP 570 X STEP 600 X Schnittiefe max. in: Weichholz p. 95
• mm p. 110
• mm Hartholz p. 65
• mm p. 70
• mm Stahl p. 8
• mm p. 8
• mm Aluminium p. 10
• mm p. 15
• mm Nennaufnahme p. 570
• W Leerlaufhubzahl p. 450
• –3000 min-1 p. 450
• –3000 min-1 Hubhöhe p. 19
• mm p. 19
• mm Schrägschnitte bis p. 45
• o Gewicht p. 2
• ,1 kg ,1 kg Technische Daten J Sicherheitshinweise der beiliegenden Broschüre beachten! Hinweise für Ihre Sicherheit J Staub der bei der Bearbeitung von asbesthaltigen Materialien und Gestein mit kristalliner Kieselsäure entsteht, ist gesundheitsschädlich. Beachten Sie die Unfallverhütungsvorschriften VBG 119 der Berufsgenossenschaft. J Steckdosen in Außenbereichen müssen mit Fehlerstrom-Schutzschaltern ausgerüstet sein. Das verlangt die Installationsvorschrift für Ihre Elektroanlage. Bitte beachten Sie das bei der Verwendung unseres Gerätes – sprechen Sie mit Ihrem Elektroinstallateur. J Schutzeinrichtung der Maschine unbedingt verwenden. J Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen. J Beim Arbeiten mit der Maschine stets Schutzbrille tragen. Schutzhandschuhe, festes und rutschsicheres Schuhwerk und Schürze werden empfohlen. J Späne oder Splitter dürfen bei laufender Maschine nicht entfernt werden. J Gehäuse der Maschine nicht anbohren, da sonst die Schutzisolierung unterbrochen wird (Klebeschilder verwenden). J Anschlußkabel stets vom Wirkungsbereich der Maschine fernhalten. Kabel immer nach hinten von der Maschine wegführen. J Maschine nur ausgeschaltet an die Steckdose anschließen. J Bei längerem Bearbeiten von Holz oder bei gewerblichem Einsatz für Materialien, bei denen gesundheitsgefährdende Stäube entstehen, ist das Elektrowerkzeug an eine geeignete externe Absaugvorrichtung anzuschließen. J Rissige Sägeblätter oder solche, die ihre Form verändert haben, dürfen nicht verwendet werden! Geräuschmeßwerte Der A-bewertete Schalldruckpegel des Gerätes beträgt typischerweise 82 dB (A).Der Geräuschpegel beim Arbeiten kann 85 dB (A) überschreiten. Gehörschutz tragen! Meßwerte ermittelt entsprechend EN 50 144. Vibrationsmeßwerte Die bewertete Beschleunigung beträgt typischerweise 4 m/s2. Meßwerte ermittelt entsprechend EN 50 144. Verwendung Die Stichsäge sägt Holz, Kunststoff und Metall. Sie schneidet Geraden, Gehrungen, Kurven und Innenausschnitte. Dieses Gerät darf nur wie angegeben bestimmungsgemäß verwendet werden. Netzanschluß Nur an Einphasen-Wechselstrom und nur an die auf dem Leistungsschild angegebene Netzspannung anschließen. Anschluß ist auch an Steckdosen ohne Schutzkontakt möglich, da eine Schutzisolierung nach DIN 57 740/ VDE 0740 bzw. CEE 20 vorliegt. Die Funkentstörung entspricht der Europanorm EN 55014. DEUTSCH p. 2

Kurzbeschreibung Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. Der Ein-/Ausschalter ist so geformt, daß er in vorderer und hinterer Griffposition bedient werden kann. Für Dauerschaltung kann der Ein-/Ausschalter am Arretierknopf festgestellt werden. Verschiebbare Klarsichtabdeckung für optimale Späneabsaugung. Integrierter Absaugkanal zum Anschluß einer Späneabsaugung.

Die Späneblasvorrichtung bläst den Schnitt von Spänen frei; sehr praktisch beim Sägen nach Anriß. Der Vibrationsausgleich ermöglicht einen ruhigeren Lauf durch gegenläufige Gewichte am Stößel. Blitzschneller Sägeblattwechsel ohne Werkzeug mit Spannhebel. III II

Für Schrägschnitte ist die Fußplatte beidseitig um 45o verstellbar, für Tauchschnitte und randnahes Sägen ist sie nach hinten versetzbar. Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung. Die eingebaute Pendelung erhöht die Schnittleistung. Durch die Pendelbewegung des Sägeblattes wird dieses nur beim Rückwärtshub (Arbeitshub) gegen das Material gedrückt, beim Vorwärtshub jedoch vom Material abgehoben. Ergebnis: besserer Spanauswurf, geringere Reibung –> höhere Schnittleistung. Am Pendelschalter kann die Pendelung verstellt und somit den verschiedenen Materialien angepasst werden. Einsetzen des Sägeblattes Integrierte Werkzeuggarage für Zusatzblatt. Änderungen: Text, Bild und Daten entsprechen dem technischen Stand zur Zeit des Drucktermins. Änderungen im Sinne der Weiterentwicklung unserer Produkte sind vorbehalten. Vor allen Arbeiten an der Maschine Stecker aus der Steckdose ziehen.

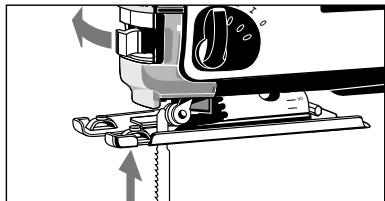

1. Spannhebel wie in Abbildung gezeigt bis

und bis zum Anschlag fest in den Stößel einschieben; die Nasen des Sägeblattes müssen vollständig im Stößel eintauchen (siehe Abbildung).

2. Sägeblatt in die Nut der Stützrolle legen

Anschlag nach außen schwenken.

3. Spannhebel loslassen – das Sägeblatt

wird automatisch gespannt

4. Sägeblatt auf festen Sitz kontrollieren

(Schutzhandschuhe tragen!); der Schlitz des Stößels muß schräg zum Sägeblatt stehen (siehe Abbildung). Unter Umständen kann das Sägeblatt nach dem Einspannen nicht exakt in Schnittrichtung stehen (leichte Schräglage). Beim ersten Anschnitt richtet sich das Sägeblatt jedoch automatisch aus. DEUTSCH

Verstellen der Fußplatte Die Fußplatte kann schräggestellt, verschoben oder versetzt werden.

Schrägstellung Gehrungen (Schrägschnitte) Hierzu Feststellschraube lösen, Fußplatte aus der Rasterung ziehen, im gewünschten Winkel (15o, 30o, 45o) einrasten lassen und Feststellschraube wieder festziehen. Andere Winkel bis 45o sind außerhalb der Rasterung einstellbar. Der Winkel kann an Skala abgelesen werden. Für sehr genaue Schrägschnitte, zuvor einen Probeschnitt durchführen. Verschieben Tauchschnitte mit langem Sägeblatt Hierzu Feststellschraube lösen, Fußplatte nach hinten schieben und Feststellschraube wieder festziehen. In dieser Position ist die Fußplatte in 0o-Stellung fixiert. Versetzen Tauchschnitte mit kurzem Sägeblatt und randnahes Sägen Hierzu Feststellschraube herausschrauben, Fußplatte nach hinten versetzen und Feststellschraube in der hinteren Bohrung festziehen. Die Fußplatte ist auch in dieser Position in Längsrichtung verschiebbar. Späneabsaugung

Der integrierte Absaugkanal hat den genormten Innen-ø von 30 mm. Zum Anschluß an einen Haushaltsstaubsauger oder einen AEG Naß- und Trockensauger den Saugschlauch (Id.Nr. 4932 3304 12) aus dem Zubehörprogramm verwenden.

Maschine nur mit einer geeigneten Späneabsaugung betreiben.

1. Saugschlauch drehend in den Absaugkanal stecken

2. Klarsichtabdeckung nach unten schieben, somit ist

III II eine optimale Staubabsaugung gegeben. Spanreißschutz Der Spanreißschutz verhindert weitgehend das Absplittern an der Schnittkante bei Holzbearbeitung. Den Spanreißschutz wie in Abb. mit der glatten Seite nach unten bündig auf die Fußplatte stecken (nur in der vorderen Fußplattenstellung möglich). Mit dem Stellrad kann die Hubzahl (= Bewegung des Sägeblattes pro Minute) stufenlos reguliert werden. DEUTSCH

Auf dem Stellrad sind die Buchstaben A ... G aufgedruckt; hierbei gilt: A = kleinste Hubzahl G = größte Hubzahl

Einstellen der Hubzahl

STEP 570 X, STEP 600 X

Die für das zu bearbeitende Material geeignete Hubzahl der nachfolgenden Tabelle entnehmen und den entsprechenden Buchstaben auf dem Stellrad einstellen. Momentschaltung Einschalten: Ein-/Ausschalter drücken. Ausschalten: Ein-/Ausschalter loslassen. Dauerschaltung Einschalten: Ein-/Ausschalter drücken und dann Arretierknopf drücken, Ein-/Ausschalter loslassen. Ausschalten: Ein-/Ausschalter drücken und loslassen.

Holz Stahl Alu Gummi

Ein-/Ausschalten Material

Einstellen der Pendelung Beim Einstellen der Pendelung wird der Eingriff der Sägeblattzähne in das Material vergrößert bzw. verkleinert. Als Faustregel gilt: Weiche Materialien große Pendelung Harte Materialien kleine Pendelung bzw. keine Pendelung Saubere Schnittoberfläche keine Pendelung Die geeignete Pendelung der nachfolgenden Tabelle entnehmen und am Pendelschalter einstellen.

Pendelstufe Holz Kunststoff Alu Stahl Keramik Gummi

Material Die in der Tabelle vorgeschlagenen Pendelstufen sind nur Anhaltswerte. Das Einstellen der Pendelung am Pendelschalter läßt sich auch bei laufender Maschine vornehmen. Arbeitshinweise

1. Hubzahl und Pendelung entsprechend dem zu bearbeitenden Material einstellen

2. Maschine mit dem vorderen Teil der Fußplatte auf das Material aufsetzen und

3. Die Maschine von oben auf das Material drücken und entlang der Schnittlinie

führen. Tips DEUTSCH Nicht zuviel Schnittdruck geben. Ein leichter Druck auf das Sägeblatt genügt um einen optimalen Sägefortschritt zu erzielen. Bei Sägen nach Anriß die Markierung im Spanreißschutz als Orientierungshilfe verwenden. Für exakt gerade Schnitte, eine Leiste als Anschlag auf das Material klemmen oder Parallelanschlag (Zubehör) verwenden. Für Gehrungsschnitte (Schrägschnitte) die Fußplatte verstellen. Für randnahes Sägen die Fußplatte in die hinterste Stellung versetzen.

Sägen von Blechen Um ein Mitfedern zu vermeiden, Bleche auf einer Holzunterlage festspannen. Beim Metallsägen entlang der Schnittlinie Kühlmittel (Öl, Petroleum) auftragen. Herstellen von Innenausschnitten Tauchsägen ist nur in weicheren Materialien (Holz, Leichtbaustoffe für Wände) möglich, bei härteren Materialien (Metalle) muß eine dem Sägeblatt entsprechend große Bohrung angebracht werden. Um einen günstigen Schnittwinkel zum Einstechen zu erhalten, die Fußplatte in die hinterste Stellung versetzen.(siehe Kap. ”Verstellen der Fußplatte”)

1. Pendelung am Pendelschalter auf “0” stellen.

2. Maschine ausgeschaltet mit der vorderen Kante der Fußplatte auf die Schnittstelle

3. Maschine einschalten und Sägeblatt vorsichtig sägend in das Material eintauchen.

GERMANY Mit Hilfe des Parallelanschlags mit Kreisführung sind Parallelschnitte von 0 - 200 mm und Kreisschnitte von 100 - 400 mm möglich. Geschränkte Sägeblätter verwenden. Parallelanschlag mit Kreisführung (Zubehör*)

• Im Lieferumfang nicht enthalten, empfohlene Ergänzung aus dem Zubehörprogramm. Den Parallelanschlag mit der Anschlagfläche nach unten durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen Verwendung als Parallelanschlag Für links bzw. rechts angeschlagene Schnitte den Parallelanschlag von der entsprechenden Seite einschieben. Den Parallelanschlag mit der Anschlagfläche nach oben durch die Laschen in der Fußplatte schieben und mit der Knebelschraube befestigen. Verwendung als Kreisführung Die Kreisführung von oben in den Parallelanschlag einschrauben. Darauf achten, daß Sägeblatt und Kreisführung eine Linie bilden. Weiteres Zubehör mit den Bestellnummern ersehen Sie bitte aus unseren Katalogen. Um eine ständige Betriebsbereitschaft zu gewährleisten, sollte die Maschine einmal jährlich auf abgenutzte Kohlebürsten in einem AEG-Kundendienststützpunkt untersucht werden. Wartung Nur AEG Zubehör und Ersatzteile verwenden. Bauteile, deren Austausch nicht beschrieben wurde, bei einer AEG Kundendienststelle auswechseln lassen (Broschüre Garantie/Kundendienstadressen beachten). Bei Bedarf kann eine Explosionszeichnung des Gerätes unter Angabe der Maschinen Type und der zehnstelligen Nummer auf dem Leistungsschild bei Ihrer Kundendienststelle oder direkt bei Atlas Copco Electric Tools GmbH, Postfach 320, D–71361 Winnenden angefordert werden. DEUTSCH
