KÄYTTÖOHJE STEP 600 X AEG

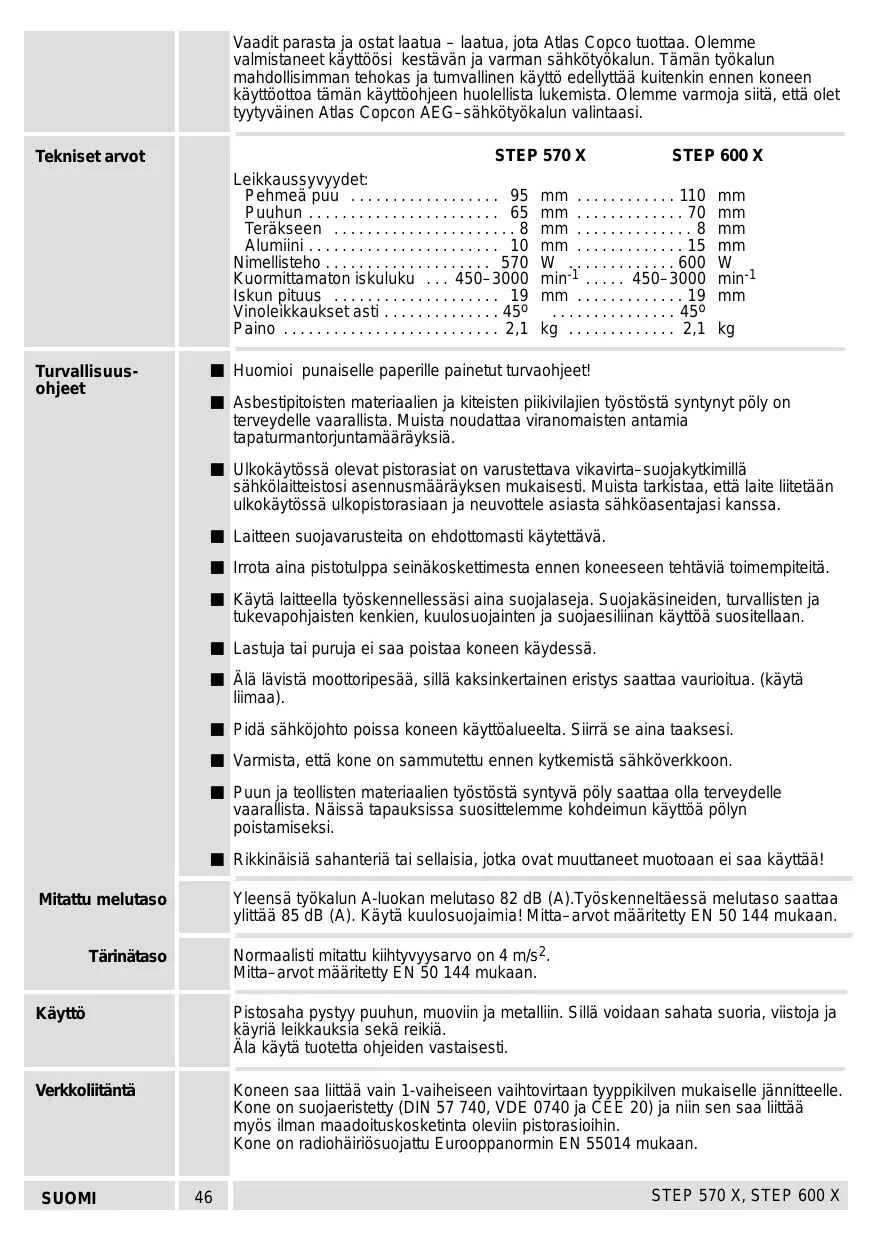

• Vaadit parasta ja ostat laatua – laatua, jota Atlas Copco tuottaa. Olemme valmistaneet käyttöösi kestävän ja varman sähkötyökalun. Tämän työkalun mahdollisimman tehokas ja tumvallinen käyttö edellyttää kuitenkin ennen koneen käyttöottoa tämän käyttöohjeen huolellista lukemista. Olemme varmoja siitä, että olet tyytyväinen Atlas Copcon AEG–sähkötyökalun valintaasi. STEP 570 X STEP 600 X Leikkaussyvyydet: Pehmeä puu p. 95
• mm p. 110
• mm Puuhun p. 65
• mm p. 70
• mm Teräkseen p. 8
• mm p. 8
• mm Alumiini p. 10
• mm p. 15
• mm Nimellisteho p. 570
• W Kuormittamaton iskuluku p. 450
• –3000 min-1 p. 450
• –3000 min-1 Iskun pituus p. 19
• mm p. 19
• mm Vinoleikkaukset asti p. 45
• o Paino p. 2
• ,1 kg ,1 kg Tekniset arvot Turvallisuusohjeet J Huomioi punaiselle paperille painetut turvaohjeet! J Asbestipitoisten materiaalien ja kiteisten piikivilajien työstöstä syntynyt pöly on terveydelle vaarallista. Muista noudattaa viranomaisten antamia tapaturmantorjuntamääräyksiä. J Ulkokäytössä olevat pistorasiat on varustettava vikavirta–suojakytkimillä sähkölaitteistosi asennusmääräyksen mukaisesti. Muista tarkistaa, että laite liitetään ulkokäytössä ulkopistorasiaan ja neuvottele asiasta sähköasentajasi kanssa. J Laitteen suojavarusteita on ehdottomasti käytettävä. J Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä. J Käytä laitteella työskennellessäsi aina suojalaseja. Suojakäsineiden, turvallisten ja tukevapohjaisten kenkien, kuulosuojainten ja suojaesiliinan käyttöä suositellaan. J Lastuja tai puruja ei saa poistaa koneen käydessä. J Älä lävistä moottoripesää, sillä kaksinkertainen eristys saattaa vaurioitua. (käytä liimaa). J Pidä sähköjohto poissa koneen käyttöalueelta. Siirrä se aina taaksesi. J Varmista, että kone on sammutettu ennen kytkemistä sähköverkkoon. J Puun ja teollisten materiaalien työstöstä syntyvä pöly saattaa olla terveydelle vaarallista. Näissä tapauksissa suosittelemme kohdeimun käyttöä pölyn poistamiseksi. J Rikkinäisiä sahanteriä tai sellaisia, jotka ovat muuttaneet muotoaan ei saa käyttää! Yleensä työkalun A-luokan melutaso 82 dB (A).Työskenneltäessä melutaso saattaa ylittää 85 dB (A). Käytä kuulosuojaimia! Mitta–arvot määritetty EN 50 144 mukaan. Mitattu melutaso Normaalisti mitattu kiihtyvyysarvo on 4 m/s2. Mitta–arvot määritetty EN 50 144 mukaan. Tärinätaso Käyttö Pistosaha pystyy puuhun, muoviin ja metalliin. Sillä voidaan sahata suoria, viistoja ja käyriä leikkauksia sekä reikiä. Äla käytä tuotetta ohjeiden vastaisesti. Verkkoliitäntä Koneen saa liittää vain 1-vaiheiseen vaihtovirtaan tyyppikilven mukaiselle jännitteelle. Kone on suojaeristetty (DIN 57 740, VDE 0740 ja CEE 20) ja niin sen saa liittää myös ilman maadoituskosketinta oleviin pistorasioihin. Kone on radiohäiriösuojattu Eurooppanormin EN 55014 mukaan. SUOMI p. 2

Toimintakuvaus Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti. Käynnistyskytkin on muotoiltu siten, että sen käyttö on mahdollista kädensijan etu- ja takaosasta. Jatkuvaan käyttöön voidaan käynnistyskytkin lukita lukitusnupista. Siirreltävän purusuojan ansiosta optimaalinen purunpoisto. Integroitu imukanava purunimuriliitäntään.

Purupuhallin pitää leikkauskohdan puhtaana; erittäin käytännöllinen seikka merkinnän mukaan sahattaessa. Iskurin vastakkaispainojen toimiessa värinäntasaajina on tasainen käynti mahdollista. Sahanterän vaihto käy salamannopeasti ilman työkaluja kiinnitysvivun avulla. III II

Vinoleikkauksia varten voidaan ohjainlevyä kallistaa 45o verran kumaallekin puolelle, upotussahauksia ja reunasahauksia varten se voidaan siirtää taakse. Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä. Laitteeseen rakennettu heiluri parantaa leikkaustehoa. Sahanterän heiluriliikkeen ansiosta terä painuu sahattavaa vastaan vain takaisiniskussa (työstöliikkeen aikana), kun se taas eteenpäiniskussa kohottautuu sahattavasta. Tulos: parempi purunpoisto, pienempi kitka –> suurempi teho. Heiluriliikkeen säätimestä voidaan heilurin liike säätää aina työstettävän materiaalin mukaan. Sahanterän kiinnitys Integroitu työkalusäiliö varaterien säilytykseen. Muutokset: Teksti, kuvat ja tekniset tiedot vastaavat käyttöohjeen painatusajankohdan tilannetta. Oikeudet tuotteiden kehityksestä johtuviin muutoksiin pidätetään. Irrota aina pistotulppa seinäkoskettimesta ennen koneeseen tehtäviä toimempiteitä.

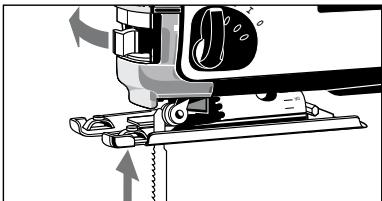

1. Käännä kiinnitysvipu ulos rajoittimeen

sahanterän selkä kulkee tukirullan urassa, ja työnnä rajoittimeen saakka; sahanterän nokkien on oltava täydellisesti iskurin sisällä (katso kuvaa).

2. Aseta sahanterän varsi iskuriin niin, että

saakka kuvan mukaisesti.

3. Vapauta kiinnitysvipu – sahanterä kiinnittyy

automaattisesti paikalleen.

4. Tarkista, että sahanterä on tukevasti kiinni paikallaan

(käytä suojakäsineitä); iskurin aukon on oltava vinottain sahanterään nähden (katso kuvaa). Terä voi tuntua väljältä asennettaessa, mutta ensimmäisen käytön aikana se asettuu. SUOMI

viistot (vinoleikkaukset). Vinoonasetus Löysää toimitusta varten kiristysruuvia, vedä ohjainlevy lukitusnokista, anna sen hakautua haluamaasi vinokulmaan (15o, 30o, 45o) ja kiristä kiristysruuvi jälleen. Muun asteisten kulmien säätö 45o saakka on mahdolista lukitusnokkien välialueilta. Säädetyn kulman suuruus selviää asteikosta. Tee erittäin tarkkoihin vinoleikkauksiiin ensin koesahaus.

Ohjainlevy voidaan asettaa vinoasentoon, sitä voidaan siirtää tai sen kiinnityspaikkaa voidaan muuttaa. Siirto upotussahaus pitkää sahanterää käyttäen. Löysää toimitusta varten kiristysruuvia, työnnä ohjainlevy taakse ja kiristä ruuvikiinnitys jälleen. Tässä asennossa ohjainlevy on kiinnitetty 0o- kulmaan. Kiinnityspaikan muutos upotussahaus lyhyttä sahanterää käyttäen ja reunasahaus. Irrota toimitusta varten kiristysruuvi, aseta ohjainlevy taka-asentoon ja kiristä ruuvikiinnitys takimmaiseen porausaukkoon. Ohjainlevyä voidaan siirtää työntämällä tässäkin asennossa.

Integroidun imukanavan normitettu sisä-Ø on 30 mm. Käytä kotitalouspölynimuriin tai AEG:n märkä- ja kuivaimureihin liitettäessä AEG-imuletkua (tunnusnumerolla Id.Nr. 4932 3304 12) lisälaiteohjelmasta.

Konetta saa käyttää vain, kun se on varustettu sopivalla purunimurilla. Purunimulaite

1. Kiinnitä imuletku imukanavaan kiertämällä, kunnes se

on tukevasti paikallaan. III II

2. Työnnä purusuojus alas. Silloin pölynimu toimii

optimaalisesti. Repimissuoja estää suuremmalti työkappaleen sahausreunojen repeytymisen puuntyöstössä. Repimissuoja Pistä repimissuoja, kuten kuvassa, sileä puoli alaspäin käännettynä ohjainlevyn päälle reunan kanssa tasalle (vain etummaisessa ohjainlevyn asennossa mahdollista). Iskuluvun säätö Iskuluvun säätimestä voidaan iskulukua (=sahanterän liikettä minuutissa) säädellä portaattomasti.

Iskuluvun säätimeen on merkitty kirjaimet A ... G; sääntönä on: A = pienin iskuluku G = suurin iskuluku SUOMI

Jäljempänä olevasta taulukosta näet työstettävälle materiaalille sopivan iskuluvun, jonka säätö tapahtuu asettamalla iskuluvun säädin vastaavan kirjaimen kohdalle. Hetkellinen käyttö: Käynnistys: Paina käynnistyskytkimestä Pysäytys: Vapauta käynnistyskytkin Käynnistyskytkin Jatkuva käyttö: Käynnistys: Paina käynnistyskytkimestä ja sen jälkeen lukitusnupista, vapauta käynnistyskytkin. Pysäytys: Paina käynnistyskytkimestä ja vapauta kytkin tämän jälkeen.

Puu Teräs Alumiini Kumi

Heiluriliikkeen säädöllä suurennetaan tai pienennetään sahanterän pureutumista sahattavaan kappaleeseen. Nyrkkisääntönä: Heiluriliikkeen säätö Pehmeät materiaalit Kovat materiaalit Siisti leikkauspinta suuri heiluriliike pieni heiluriliike tai ilman heiluriliikettä ilman heiluriliiketta Jäljempänä olevasta taulukosta löydät eri materiaaleihin sopivat heiluriliikkeet. Niiden säätö tapahtuu heiluriliikkeen säätimestä. Puu Muovi Alumiini Teräs Keramiikka Kumi I-III 0-I

Heilurin säätöasennot

Materiaali Taulukoiden osoittamat heilurin säätöasennot ovat vain ohjeellisia! Heiluriliikkeen säätö heiluriliikkeen säätimestä voidaan suorittaa myöskin laitteen käydessä. Käyttövihjeitä

1. Säädä iskuluku ja heiluriliike työstettävän materiaalin mukaiseksi.

2. Aseta koneen ohjainlevyn etummainen osa sahattavaa pintaa vasten ja käynnistä

3. Paina konetta ylhäältäpäin sahattavaa pintaa vasten ja ohjaa leikkauslinjaa pitkin.

Varo painamasta konetta liiaksi sahattavaa pintaa vasten. Sahanterää kevyesti painamalla sahaus etenee optimaalisesti. Käytä merkinnän mukaan sahattaessa repimissuojassa olevaa merkintää suunnistusapuna. Käytä tarkkoja suoria leikkauksia sahattaessa apuna listaa, joka on kiinnitetty sahattavaan pintaan, tai suuntaisohjainta (lisälaite). Käännä viistosahauksiin (vinoleikkauksiin) ohjainlevyn asentoa. Siirrä reunasahauksiin ohjainlevy takimmaiseen asentoon. Vihjeitä SUOMI

Peltien sahaus Purista pelti puualustaa vasten, ettei se jousta sahattaessa. Sivele metallisahauksessa leikkauslinjaan jäähdytysainetta (öljyä, petrolia). Reikien sahaus Upotussahaus on mahdollista vain pehmeämpiin materiaaleihin (puu, kevytrakenteiset seinät), koviin materiaaleihin (metallit) on ensin tehtävä sahanterän suuruinen porausaukko. Saadaksesi edullisen leikkauskulman pistolle, siirrä ohjainlevy takimmaiseen asentoon.(katso kohtaa ”Ohjainlevyn säätö”)

1. Aseta heiluriliike heiluriliikkeen säätimestä “0”-asentoon.

2. Aseta pysäytetty kone ohjainlevyn etureuna edellä leikkauskohdan päälle.

3. Käynnistä kone ja upota sahanterä varovasti sahaten materiaaliin.

GERMANY Suuntais-ympyrä ohjain (Lisälaite*) Suuntais-ympyräohjaimella voi tehdä suuntaissahauksia 0-200 mm, ympyrä sahauskia 100-400 mm. Käytä haritettuja sahanteriä.
