GEBRUIKSAANWIJZING STEP 600 X AEG

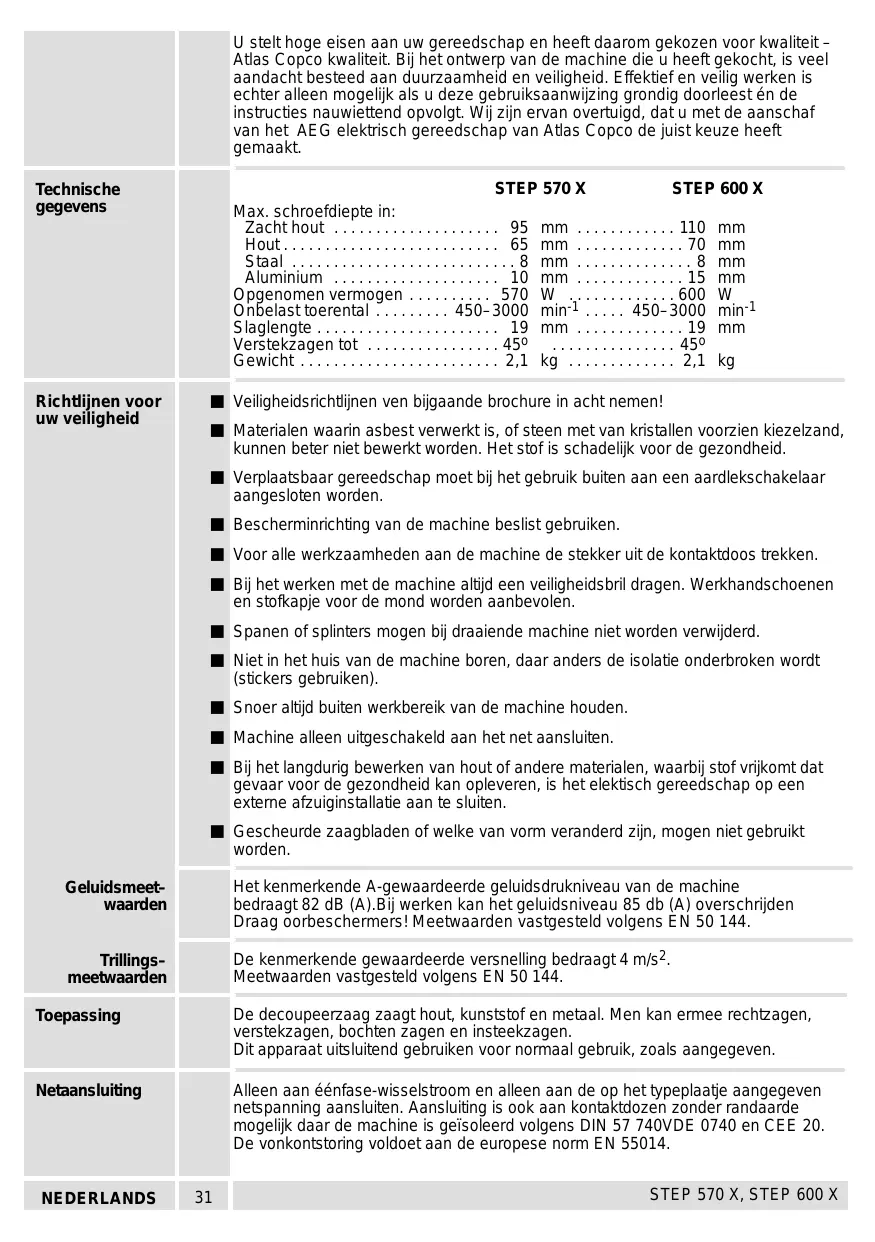

• U stelt hoge eisen aan uw gereedschap en heeft daarom gekozen voor kwaliteit – Atlas Copco kwaliteit. Bij het ontwerp van de machine die u heeft gekocht, is veel aandacht besteed aan duurzaamheid en veiligheid. Effektief en veilig werken is echter alleen mogelijk als u deze gebruiksaanwijzing grondig doorleest én de instructies nauwiettend opvolgt. Wij zijn ervan overtuigd, dat u met de aanschaf van het AEG elektrisch gereedschap van Atlas Copco de juist keuze heeft gemaakt. STEP 570 X STEP 600 X Max. schroefdiepte in: Zacht hout p. 95
• mm p. 110
• mm Hout p. 65
• mm p. 70
• mm Staal p. 8
• mm p. 8
• mm Aluminium p. 10
• mm p. 15
• mm Opgenomen vermogen p. 570
• W Onbelast toerental p. 450
• –3000 min-1 p. 450
• –3000 min-1 Slaglengte p. 19
• mm p. 19
• mm Verstekzagen tot p. 45
• o Gewicht p. 2
• ,1 kg ,1 kg Technische gegevens Richtlijnen voor uw veiligheid J Veiligheidsrichtlijnen ven bijgaande brochure in acht nemen! J Materialen waarin asbest verwerkt is, of steen met van kristallen voorzien kiezelzand, kunnen beter niet bewerkt worden. Het stof is schadelijk voor de gezondheid. J Verplaatsbaar gereedschap moet bij het gebruik buiten aan een aardlekschakelaar aangesloten worden. J Bescherminrichting van de machine beslist gebruiken. J Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken. J Bij het werken met de machine altijd een veiligheidsbril dragen. Werkhandschoenen en stofkapje voor de mond worden aanbevolen. J Spanen of splinters mogen bij draaiende machine niet worden verwijderd. J Niet in het huis van de machine boren, daar anders de isolatie onderbroken wordt (stickers gebruiken). J Snoer altijd buiten werkbereik van de machine houden. J Machine alleen uitgeschakeld aan het net aansluiten. J Bij het langdurig bewerken van hout of andere materialen, waarbij stof vrijkomt dat gevaar voor de gezondheid kan opleveren, is het elektisch gereedschap op een externe afzuiginstallatie aan te sluiten. J Gescheurde zaagbladen of welke van vorm veranderd zijn, mogen niet gebruikt worden. Geluidsmeet– waarden Het kenmerkende A-gewaardeerde geluidsdrukniveau van de machine bedraagt 82 dB (A).Bij werken kan het geluidsniveau 85 db (A) overschrijden Draag oorbeschermers! Meetwaarden vastgesteld volgens EN 50 144. Trillings– meetwaarden De kenmerkende gewaardeerde versnelling bedraagt 4 m/s2. Meetwaarden vastgesteld volgens EN 50 144. Toepassing De decoupeerzaag zaagt hout, kunststof en metaal. Men kan ermee rechtzagen, verstekzagen, bochten zagen en insteekzagen. Dit apparaat uitsluitend gebruiken voor normaal gebruik, zoals aangegeven. Netaansluiting Alleen aan éénfase-wisselstroom en alleen aan de op het typeplaatje aangegeven netspanning aansluiten. Aansluiting is ook aan kontaktdozen zonder randaarde mogelijk daar de machine is geïsoleerd volgens DIN 57 740VDE 0740 en CEE 20. De vonkontstoring voldoet aan de europese norm EN 55014. NEDERLANDS p. 2

Beschrijving Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld. De aan-uitschakelaar is zo gevormd, dat hij in de voorste en achterste stand kan worden bediend. Voor continuschakeling van de aan-uitschakelaar kan de vergrendelknop worden vastgezet. Verschuifbare doorzichtige afdekkap voor optimale spaanafvoer. Geïntegreerd afzuigkanaal voor aansluiting van spaanafzuiging.

De spaanblaasinrichting blaast de zaagsnede spaanvrij, zeer praktisch bij het zagen langs een lijn. De machine heeft een trillingvrije loop door de tegenwerkende gewichten aan de stoter. Bliksemsnel verwisselen van het zaagblad zonder hulpgereedschap maar met de spanner. III II

Voor verstekzagen kan de zool naar beide zijden tot 45o worden verdraaid. Voor insteekzagen en langs de rand zagen moet de zool naar achteren worden gezet. De spaanbeschermer verhindert het splinteren. De ingebouwde pendeling verhoogt het zaagvermogen. Door de pendelbeweging van het zaagblad wordt deze alleen bij de achterwaartse beweging (werkslag) tegen het materiaal gedrukt. Bij voorwaartse beweging komt het van het materiaal af. Resultaat: betere spaanuitworp, geringere wrijving, –> hoger zaagvermogen. Met de pendelschakelaar kan de pendeling versteld en aan verschillende materialen aangepast worden. Plaatsen van het zaagblad. Geintegreerde gereedschapgarage voor extra zaagblad. Veranderingen: Tekst, afbeelding en gegevens voldoen aan de technische stand in de tijd dat het geheel gedrukt wordt. Veranderingen in de zin van verdere ontwikkelingen van onze produkten voorbehouden. Voor alle werkzaamheden aan de machine de stekker uit de kontaktdoos trekken.

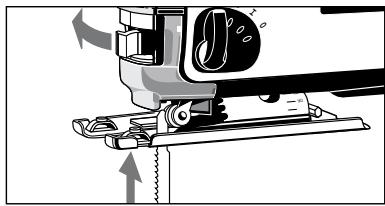

1. Spanner tot de aanslag naar buiten

leggen en tot de aanslag vast in de stoter schuiven; de kam van het zaagblad moet tegen stoterrand aan liggen (zie afbeelding).

2. Zaagblad in de groef van de steunrol

zwenken (zie afbeelding).

3. Spanner loslaten. Het zaagblad wordt

automatisch gespannen.

4. Kontroleren of het zaagblad vastzit

(beschermhandschoenen dragen). De gleuf van de stoter moet haaks op het zaagblad staan (zie afbeelding). Het kan gebeuren dat het zaagblad ne het inspannen niet exact in de zaagrichting staat (enigzins schuine stand). Bij de eerste zaagsnede neemt het zaagblad echter automatisch de juiste stand in. NEDERLANDS

De zool kan schuingezet, verschoven of verzet worden. Verstellen van de voetplaat.

Verschuiven: insteekzagen met lang zaagblad. Instelschroef losdraaien. Zool naar achteren schuiven en instelschroef weer vastdraaien. In deze positie is de zool in de 0o stelling vergrendeld.

Schuinzetten: voor verstekzagen. Instelschroef losdraaien. Zool uit de vergrendeling trekken, op de gewenste hoek (15o, 30o, 45o) instellen en weer vastzetten. Ook zijn andere hoeken in te stellen. De hoek kan van de schaal worden afgelezen. Voor zeer nauwkeurige, haakse zaagsnedes eerst een proefsnede maken. Verzetten: insteekzagen met kort zaagblad voor langs de rand zagen. Instelschroef verwijderen. Zool naar achteren zetten en instelschroef in het achterste gat vastzetten. De zool is ook in deze positie in de lengterichting verschuifbaar.

Het geïntegreerde afzuigkanaal heeft een binnenmaat van 30 mm. Hierop kan een stofzuiger of een alleszuiger met de AEG slang (Id.Nr. 4932 3304 12) worden aangesloten.

De machine alleen van de juiste spaanafzuiging voorzien. Spaanafzuiging

1. Slang draaiend in het afzuigkanaal steken en

2. Doorzichtige afdekkap naar onderen schuiven. Zo is

een optimale stofafzuiging verkregen. De spaanbeschermer verhindert het splinteren. Spaanbeschermer. De spaanbeschermer met de gladde zijde naar onderen op de zool steken (alleen in de voorste stand van de zool mogelijk) (zie afbeelding). Met het stelwiel kan het aantal slagen (beweging van het zaagblad per minuut) traploos worden ingesteld.

Instellen van het aantal slagen

Op het instelwiel staan de letters A.....G gedrukt, hierbij geldt: A = laagste aantal slagen G = hoogste aantal slagen NEDERLANDS

In onderstaande tabel staat voor de verschillende materialen het juiste aantal slagen. Tevens wordt de letter die op het stelwiel moet worden ingesteld aangegeven. Momentschakeling Inschakelen: Aan-/uitschakelaar indrukken Uitschakelen: Aan-/uitschakelaar loslaten In-/uitschakelen Kontinuschakeling Inschakelen: Aan-/uitschakelaar indrukken en dan vergrendelknop indrukken, aan-/uitschakelaar loslaten. Uitschakelen: Aan-/uitschakelaar indrukken en loslaten.

Bij het instellen van de pendeling wordt het vastgrijpen van de zaagbladtand in het materiaal zowel vergroot als verkleind. Als vuistregel geldt: Instellen van de pendeling Zachte materialen Harde materialen Zuiver zaagoppervlak Grote pendeling Kleine of geen pendeling Geen pendeling De juiste pendeling wordt aangegeven in onderstaande tabel en is met de pendelschakelaar in te stellen. Hout Kunststof Aluminium Staal Keramiek Rubber I-III 0-I

Materiaal De in de tabel voorgestelde pendeltrappen zijn slechts richtwaarden. Het instellen van de pendeling met de pendelschakelaar is ook bij draaiende machine mogelijk. Werkrichtlijnen

1. Aantal slagen en pendel overeenkomstig de te bewerken materialen instellen.

2. Machine met het voorste deel van de zool op het materiaal zetten en inschakelen.

3. De machine van boven op het materiaal drukken en langs de zaaglijn voeren.

Niet teveel zaagdruk geven. Een lichte druk op het zaagblad is genoeg om een goed zaagresultaat te verkrijgen. Bij het zagen langs een lijn de markering op de spaanbeschermer als oriëntatiepunt gebruiken. Voor exakt recht zagen een aanslag op het materiaal klemmen of de parallelaanslag (extra toebehoren) gebruiken. Voor verstekzagen de zool verstellen. Voor langs de rand zagen de zool in de achterste stand zetten. Tips NEDERLANDS

Zagen van blik. Om meeveren te voorkomen het blik op een houten onderlaag vastzetten. Bij metaalzagen langs de zaaglijn een koelmiddel aanbrengen (olie, petroleum). Insteekzagen Insteekzagen is alleen in zachte materialen (hout, lichte bouwstoffen voor wanden) mogelijk. Bij hardere materialen (metalen) moet een boring overeenkomstig de grootte van het zaagblad aangebracht worden. Om een gunstige zaaghoek bij het insteekzagen te verkrijgen moet de zool in de achterste stand worden gezet (zie hoofdstuk ”Verstellen van de voetplaat.”)

1. Pendeling met pendelschakelaar op “0” zetten.

2. Machine uitgeschakeld met de voorste zijde van de zool op de te zagen plaats

3. Machine inschakelen en zaagblad voorzichtig zagend in het materiaal steken.

GERMANY Parallelaanslag met cirkelgeleiding (Toebehoren*) Met behulp van de parallelaanslag met cirkelgeleider zijn parallel zaagsnedes van 0-200 mm, cirkelzaagsnedes van 100-400 mm mogelijk. Gezette zaagbladen gebruiken.

• Wordt niet meegeleverd. Is apart leverbaar. Zie hiervoor het toebehorenprogramma. Gebruik met de parallelaanslag De parallelaanslag met het aanlegvlak naar onderen door de ogen van de zool schuiven en met de knopschroef vastzetten. De aanslag kan zowel rechts als links worden gemonteerd. Gebruik met de cirkelgeleider De parallelaanslag met het aanlegvlak naar boven door de ogen van de zool schuiven en met de knopschroef vastzetten. De cirkelgeleider van boven in de parallelaanslag schroeven. Erop letten, dat het zaagblad en de cirkelgeleider op één lijn staan. Overige toebehoren met bestelnummers vindt u in onze katalogus. Wanneer u ervan verzekerd wilt zijn dat uw AEG machine goede prestaties blijft leveren, dient u de machine een keer per jaar door een erkende AEG sevicedienst te laten kontroleren op o.a. versleten koolborstels. Onderhoud Alleen AEG toebehoren en onderdelen gebruiken. Onderdelen welke niet vermeld worden, kunnen het beste door de AEG servicedienst verwisseld worden (zie Serviceadressen). Onder vermelding van het tiencijferige nummer op het machineplaatje is desgewenst een doorsnedetekening van de machine verkrijgbaar bij: Atlas Copco Tools Nederland, Postbus 200, 3330 AE Zwijndrecht, Nederland 852. NEDERLANDS

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 60555-2, EN 60555-3 overeenkomstig de bepalingen van de richtlijnen

Wij verklaren dat dit produkt voldoet aan de volgende normen of normatieve dokumenten: EN 50144, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3, overeenkomstig de bepalingen van de richtlijnen
