MANUAL DE UTILIZADOR STEP 600 X AEG

Alojamento integrado para la segueta.

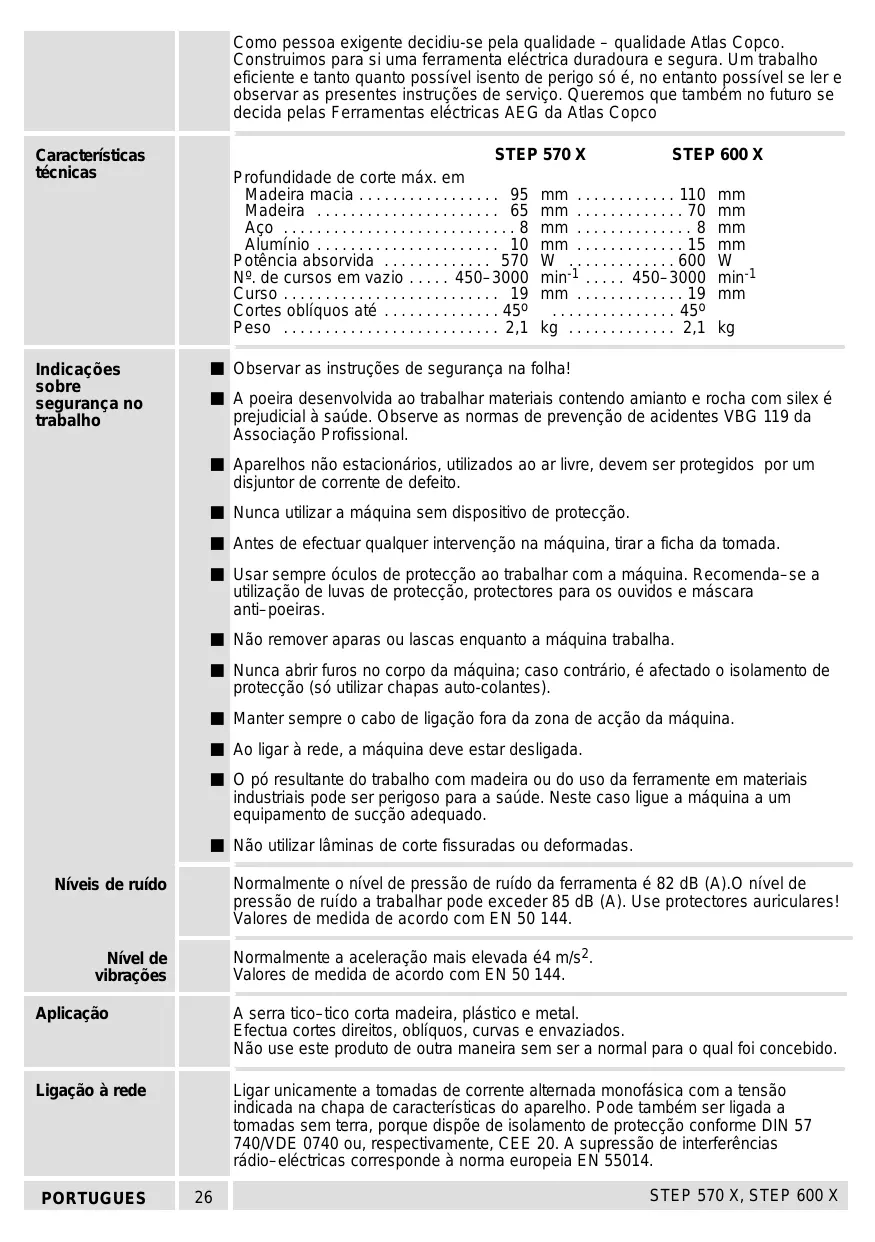

	Como pessoas exigente decidui-sePGAualidade-qualidadeAtlas Copco. Construimos para siuma ferramentalelectrica duradoura e segura. Um trabalho eficiente e tanto quanto possivel isento de perigo só é, no entanto possivel se ler e observar as presentes instruções de service. Queremos que tambem no futuro se decide pelas Ferramentales AEG da Atlas Copco
Característicastécnicas	STEP 570 X STEP 600 XProfundidade de corte max'emMadeira macia 95 mm 110 mmMadeira 65 mm 70 mmAço 8 mm 8 mmAluminio 10 mm 15 mmPotência absorvida 570 W 600 WN°.deculos em vazio 450-3000 min-1 450-3000 min-1Curso 19 mm 19 mmCortes obliquos até 450° 450°Peso 2,1 kg 2,1 kg
Indicações sobreseguranca notrabalho	Observer as instruções de segurança na folha!A poeira desenvlvao ao travailhar materiais contendo amiente e rocha com silex é prejudicial à saúde. Observe as normas de prevenção de acidentes VBG 119 da Associação Profissional.Aparelhos não estacionários,utilizados ao ar livre,devem ser protegidos por um disjuntor de corrente de defeito.Nunca utilizear a maior sem dispositivo de proteção.Antes de efectuar qualquer intervenção na maior, tirar a ficha da tomada.Usar sempreÓculos de proteção ao travailhar com a maior. Recomenda-seautilização de luvas de proteção,protectores para os ouvidos e máscaraanti-poeiras.Não remove aparas ou lascas quando a maior travaíba.Nunca abrir furos no corpo da maior; caso contrário, é afectado o isolamento de proteção (so utilizear chapas auto-colantes).Manter sempre o cabo de ligação fora zona de acção da maior.Ao ligar à rede, a maior deve estar desligada.O pósultante do travailho com madeira ou do uso da ferramente em materiais industriais pode ser perigoso para a saúde. Neste caso ligue a maior a um equipamento de sucção adequado.Não utilizelâminas de corte fissuradas ou deformadas.
Níveis de ruido	Normalmente o[nvelde pressão de ruido da ferramenta é 82 dB (A).O[nvelde pressão de ruido a travailhar pode excesser 85 dB (A). Use protectores auriculares!Valores de medida de accordo com EN 50 144.
Nível delvibrações	Normalmente a acceleração mais elevada €4 m/s2.Valores de medida de accordo com EN 50 144.
Aplicação	A serra tico-tico cortamadeira,plástico e metal.Effectua cortes direitos,obliquos,curvas e envaziados.Não use este produits de outra maneira sem ser a normal para o qual foi concebido.
Ligação à rede	Ligar unicamente a tomadas de corrente alternada monofásica com a tensoindicada na chapa de caractéricas do aparelho. Pode tambem ser ligada atomadas sem terra,porque dispôe de isolamento de proteção conforme DIN 57740/VDE 0740 ou, respectivamente,CEE 20. A supressão de interferênciasrácio-électricas corresponde à norma europeia EN 55014.
PORTUGUES	STEP 570 X, STEP 600 X

Breve descrição

O número de temas (= movimientos da lámina por minuto) pode ser ajustado sem escalonamento por meio do botao.

Proteção transparente para melhor saída da serradura.

O dispositovo de sopragem liberta a LINHA de corte das aparas; mucho praticico nos cortes conforme traçado.

O dispositivo anti-vibracao, com pesos de movimento oposito no cursor, assegura uma marcha mais uniforme.

Substituição ultra-rapida da lamina sem ferramentas por meio do Manipulo tensor.

Para efectuar cortes obliquos a base pode ser rordada de 45^ para ellos os lados. Para envaziados e cortes rentes à margem a base pode ser deslocada para theres.

A guia de proteção contra estilhacamento evita em larga medida estilhacamento na aresta de corte ao trabalho madeira.

O movimento pendular incorporeal augmente o rendimento de corte. O movimento pendular da lamina faz com que esta sera premida de encontrar ao material unicoamente durante o的方式来 de recuo (cirsoutil), enquanto que durante o的方式来 avanço se afasta do material. Resultado: melhor proecção de aparas, menor atrito - maior rendimento de corte. No commando pode ajustar-se o movimento pendular, adaptando-se assim a natureza do material.

O interruptor tem uma configuraçao tal que pode ser actuado tanto pelo lado darente como pelo lado de tras daquina.

Para service continu o interruptor pode ser fixado atraves do botao.

Canal de aspiração incorporeal para ligation à aspiração de aparas.

Compartmento integrado para laminas deresherva.

Alteracoes: Texto, figura e caracteristicas correspondem ao desenvolvimento técnico à data da impressão. Reservamo-nos o direito de introduir Mudicações nosnoxos produits com vista ao seu aperfeçoamento.

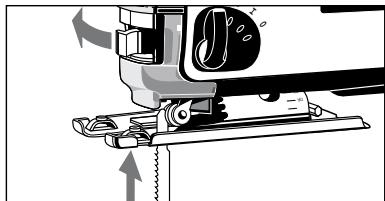

Fixação da folha de serra

Antes de efectuar qualquer intervencao naquia, tirar a ficha da tomada.

1. Rodar para fora, até ao batente, como minha a figura, Manipulo tensor.
2. Colocar a lámina de serra na ranhura do rolete de encosto e inseri-lafirmamente e a bajo no cursor; as saliências da lámina devementrarcompletamentenocursor (ver figura).
3. Soltar o Manipulo tensor - a lámina de serra é automaticamente fixada.
4. Verificar se a lâmina se encontrarfirmamente encaixaça (usar luvas de proteção!); a ranhura do cursor deve encontrar-se em posicao obliqua em relaço à folha de serra (ver figura).

Ao fixar a lâmina de serra esta pode ficar numa posção ligeiramente inclinada. Ao primeiro corte, éra ajustar-se automatistically.

Ajuste da base	A base pode ser inclinada, deslocada e fixada posicao. Posicao inclinada => cortes a meia esquadria (cortes obliquos) Soltar o parafuso de fixacao, puxar para fora a placu de base de modo a sair do dentea do e positoná-la no ângulo desejado (15°, 30°, 45°) e aperture do novo o parafuso de fixacao. É possivel ajustar outros ângulos até 45° fora do denteado. Aleitura do ângulo faz-se na escala. Para efectuar cortes obliquos com precisão executar previamente um corte de ensao. Deslocar => cortes envayados com lâmina comprida Soltar o parafuso de fixacao, deslocar a placu de base para trás e aperture de novo o parafuso de fixacao. Nesta posicao a placu de base encontrar-se bloqueada em 0°. Mudar de posicao => cortes envaziados com lâmina curta e cortes rente à margem Soltar o parafuso de fixacao, Mudar a placu de base para a posicao traseira e aperture o parafuso de fixacao na furação traseira. Não estesa posão a placu base pode ser deslocada longitudinalmente.
Aspiração de aparas	A boaina sou deve ser usada com uma aspiração de aparas adequada. O bocal de aspiração incorporeo tem um diário interior normaliyado de 30 mm. Para ligação a um aspirador dométrico ou um aspirador de secos e molhados AEGutilizar a mangueira de aspiração (n°. de encomenda 4932 3304 12) do programma de accesórios da AEG.
	1. Introduyir a mangueira de aspiração, rodando-a até estar bem pressa.
	2. Premir a proteção transparente para baixo para assegurar uma melhor saída da serradura.
Guia de proteção contra estilhaçamento	A guía de proteção contra estilhaçamento evita em larga medida estilhaçamento na aresta de corte ao trabalho madeira. A proteção contra estilhaçamento é encaixada na base, como a figura minha, com a parte lia para baixo, ficando à face da mesma (só possível quando a base se econtra na posão dianteira).
Ajuste do número deiros	O número deiros (= movimento da lâmina por minuto) pode ser ajustado sem escalonamento por meio do botao. O botão tem gavadas as letras A ... G, sentido:A = número deiros minimumG = número deiros máximo.
PORTUGUES	STEP 570 X, STEP 600 X
	Ler o número deIOUS adequados ao material naanela que segue e fazer a correspondente letra na botão.
	Material número deOUS
	Madeira G
	Aço D-E
	Alumínio D-E
	Borracha A-C
Ligar-Desligar	Comando do interruptor, sem fixação Ligar: premir o interruptor. Desligar: soltar o interruptor.
	Comando do interruptor, com fixação Ligar: premir primeiro o interruptor e seguidamente o botão de fixação. Soltar o interruptor. Desligar: premir o interruptor e solta-lo.
Ajuste de movimento pendular	Ao ligar o movimento pendular o ataque dos dentes de serra,aumenta ou diminui. De forma empírica vale:
	Materiais macios movimento pendular forte Materiais duros movimento pendular fracocou movimento pendular desligadoSuperfici de corte lisa movimento pendular desligado
	Consultar aanela que se segue quando ao escalão de movimento pendularADEQUADO E AJUSTA-LO no respectivo comando.
	Material Escalão de movimento pendular
	Madeira 1 - IIIPlástico 1Alumínio 0 - IAço 0Cerámica 0Borracha 0Os escalões de movimento pendularpropostos naanela são meros valoresorientativos.O ajuste do movimento pendular no respectivo comando también se pode efetuarcom a区内a travahabar.
Suggestós para operação	1. Ajustar o número deOUS de movimento pendular adequados ao material.
Conselhos prácticos	2. Assentar a区内a parte anterior da base no material e ligá-la.
	3. Premir a区内a查找ao material e conduyi-la ao longo da红线 de corte.Não exercer demasiada pressão na direção de corte. Uma leve pressão sobre a laminaBSTA para obter um bom avanço do corte.Nos cortes conforme tratado using a marca na roteção conta estilhacamento comoidimensiona Para cortes bem rectilneos fixar uma ripa ao material, servir de batente ou entaotutilizar a guia paralela (acessório).Para cortes à meia esquadria (cortes obliquos) deslocar a place de base. Para cortes renda a margem mudar a placadepara a posicção mais recuadapossível.
PORTUGUES	29	STEP 570 X, STEP 600 X
Cortar chapa		Para evaporar vibrações da chapa, fixá-la sobre uma base de madeira. Ao cortar metais ao longo de uma LINHA de corte aplicar um refrigerante (óleo, petróleo).
Realização de cortes envaziados		Cortes envaziados são são possíveis em materiais não muitoconsistentes (madeira, agglomerados ligeiros para paredes). Em materiais mais duros (metais) é necessário efectuar uma furação na qual caiba a lámina de corte. Para obter um bom ângulo de corte ao penetrar no material, deslocar a base para a posicao mais recuada possivel.(ver cap."Ajuste da base")
	1.	Levar, no respectivo commando, o movimento pendular àposicao "0".
	2.	Assentar aáriaa deslagada com a aresta dianteira da base no local de corte.
	3.	Ligar aáriaa e fazer penetrar com cuidado a lámina a trava- habar no material.
Guia paralela e circular (accessório*)	Com o auxílio da guía paralela e circular épossívelrealizar cortes paralelos de 0-200 mm e cortes circulares de 100-400 mm. Usar lâminas travadas. * Não incluído no equipamento normal, disponível como acessório.
Guia paralela	Fazer passar a guía paralela com a superficie de encosto para baixo através das braçadeiras da base e apertá-la com o parafuso de manípulo. Para cortes paralelos guides à esquerda ou à direita introduzir a guía pelo correspondente(lado da base.
Circular	Fazer passar a guía paralela com a superficie de encosto para cima atraves das braçadeiras da base e apertá-la com o parafuso de manípulo. Aparafusar o bico na guía paralela pela parte de cima. Prestar atençao a que a lámina de corte e o bico se encontrem alinhados. Veja, por favor, nos nosos catágotos, o grande númerode acessórios com os respectivos números de encomenda.
Manutenção	De modo a garantir uma aptidão constante de operação,devise-se verficar se as escobvas de carvão daáriana estae danificadas num doscentros de assistência Tecnica AEG. Utilizarunicamente accesórios e peças sobreselentes da AEG.Sempreque abutuição de um componente não tenha sido descritanas instruções, sera de toda a convenência mandar executar esse trabalho a um Servico de Assistência AEG(veja o folheto Garantia/Endereços de Servços de Assistência). A pedido e mediate indicação da referência dedez)númos que consta da chapa decharacteristicadááriana, poderequireer-se umdesinho explosivo da ferramenta eletricaa:Atlas Copco Electric Tools GmbH, Postfach 320, D-71361 Winnenden.
PORTUGUES	30	STEP 570 X, STEP 600 X

DECLARação DE CONFORMIDADE CE

Declaramos, sob{nossa exclusiva responsabilitadede,que este produits cumpre as seguientes normas oudocumentos normativos:EN 50144,EN 55014-1,EN60555-2, EN 60555-3 conforme as dispiçoções dasdirectivas 98/37/CE,73/23/CEE,89/336/CEE
