| Type de produit | Tuner TV |
| Marque | Blaupunkt |
| Modèle | TV TUNER |
| Dimensions (L × P × H) | 207 × 132 × 30 mm |
| Poids | 650 g |
| Alimentation | 12 V / 24 V c.c., consommation 0,6 A |
| Normes TV | PAL, SECAM, B/G, L/L', I, D/K, câble |
| Nombre de stations mémorisables | 70 terrestres / 56 câble |
| Sorties vidéo | 1 Vss à 75 ohms (Cinch) |
| Sorties audio | Réglable, TV 1,3 V typ. / Vidéo dépendant entrée |
| Entrées vidéo | 1 V (Cinch, 75 ohms) |
| Entrées audio | 3 V max. (stéréo) |
| Fonctions principales | Recherche automatique et manuelle, mémorisation, réglage fin, coupure son, sélection source, télécommande IR |
| Compatibilité systèmes Coach | Classic Line et Professional Line |
| Alimentation dédiée | Connecteur Molex 3 points 12/24 V c.c. |
| Télécommande | IR avec récepteur séparé (Molex 4 points) |
| Température de fonctionnement | -20°C à +70°C |
| Température de stockage | -40°C à +85°C |
| Entretien et nettoyage | Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques. |
| Sécurité | Utiliser uniquement en conditions de circulation sûres. Éviter l'exposition à la chaleur, à l'humidité et aux poussières. |
| Pièces détachées et réparabilité | Contacter le service après-vente Blaupunkt ou votre revendeur agréé. |
| Informations générales | Garantie fabricant UE. Sous réserve de modifications. |
FOIRE AUX QUESTIONS - TV TUNER BLAUPUNKT
Questions des utilisateurs sur TV TUNER BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tuner TV au format PDF gratuitement ! Retrouvez votre notice TV TUNER - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TV TUNER de la marque BLAUPUNKT.
MODE D'EMPLOI TV TUNER BLAUPUNKT

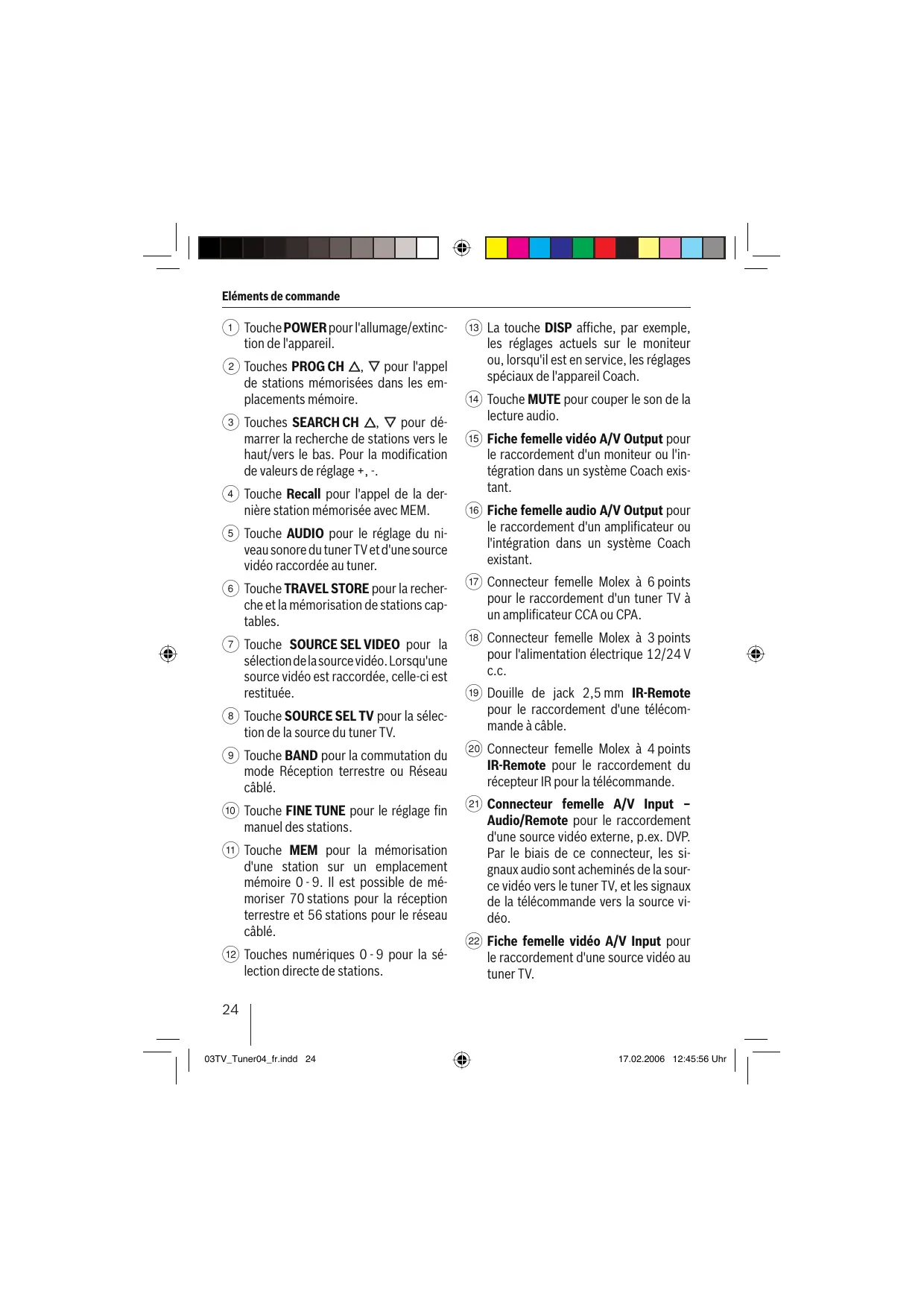

① Touche POWER pour l'allumage/extinction de l'appareil. ② Touches PROG CH , pour l'appel de stations mémorisées dans les emplacements mémoire. ③ Touches SEARCH CH , pour démarer la recherche de stations vers le haut/vers le bas. Pour la modification de valeurs de réglage +, -. ④ Touche Recall pour l'appel de la station mémorisée avec MEM. ⑤ Touche AUDIO pour le réglage du niveau sonore du tuner TV et d'une source vidéo raccordée au tuner. ⑥ Touche TRAVEL STORE pour la recherche et la mémorisation de stations cap-tables. ⑦ Touche SOURCE SELVIDEO pour la sélection de la source vidéo. Lorsqu'une source vidéo est raccordée, celle-ci est restituée. (8) Touche SOURCE SEL TV pour la sélection de la source du tuner TV. ⑨ Touche BAND pour la commutation du mode Réception terrestre ou Réseau cable. ⑩ Touche FINETUNE pour le réglage fin manuel des stations. ⑪ Touche MEM pour la mémorisation d'une station sur un emplacement mémoire 0-9. Il est possible de mémoriser 70 stations pour la réception terrestre et 56 stations pour le réseau câblé. ⑫ Touches numériques 0-9 pour la sélection directe de stations.
13 La touche DISP affiche, par exemple, les réglages actuels sur le moniteur ou, lorsqu'il est en service, les réglages spéciaux de l'appareil Coach. (14) Touche MUTE pour couper le son de la lecture audio. Fiche femelle video A/V Output pour le raccordement d'un moniteur ou l'intégration dans un système Coach existant. Fiche femelle audio A/V Output pour le raccordement d'un amplificateur ou l'intégration dans un système Coach existant. ⑰ Connecteur femelle Molex à 6 points pour le raccordement d'un tuner TV à un amplificateur CCA ou CPA. 18 Connecteur femelle Molex à 3 points pour l'alimentation électrique 12/24 V c.c. (19) Douille de jack 2,5 mm IR-Remote pour le raccordement d'une télécommande à cable. (20) Connecteur femelle Molex à 4 points IR-Remote pour le raccordement du récepteur IR pour la télécommande. 21 Connecteur femelle A/V Input - Audio/Remote pour le raccordement d'une source video externe, p. ex. DVP. Par le biais de ce connecteur, les signaux audio sont acheminés de la source video vers le tuner TV, et les signaux de la télécommande vers la source video. (22) Fiche femelle video A/V Input pour le raccordement d'une source video au tuner TV.
Fiche femelle TV IN pour le raccordement d'une antenne au tuner TV. 24 Connecteur Molex à 6 points pour le raccordement au système Classic Line (sélection de la source/télécommande à câble) 25 Connecteur Molex à 3 points pour l'établissement d'une alimentation électrique. 26 Récepteur infrarouge pour la télécommande avec connecteur Molex à 4 points.
Montage et raccordement 27
Composition de la fourniture 27 Consignes de montage 27 Connexions générales 27 Raccordement à un système Coach Classic Line 27 Raccordement à un système Coach Professional Line 28 Raccordement d'une source vidéo externe 28
Première mise en service 29
Mise en service de la télécommande... 29
Utilisation du tuner TV avec la télécommande IR 29
Allumer/éteindre 29 Menu OSD 29 Réglage antenne/réseau câble 29 Régler les stations 30 Mémoriser manuellement les stations 30 Appel de stations mémorisées 30 Réglage fin (uniquement pour la réception terrestre) 31 Sélection de la source TV/ appareil vidéo 31 Utilisation des fonctions de base avec le CCA/CCU 31 Réglage/adaptation du niveau de sortie 32 Coupure du son (Mute) 32
Table des fréquences 32
Norme B/G 32 Norme D/K 32 Norme L/L 33 Cable 33 Elimination des anciens appareils (uniquement pays UE) 33
Remarques et accessoires
Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt. Nous espérons que votre nouvel appareil vous donnera entière satisfaction.
Les réducteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus compréhensible possible. Si vous avez toutes vos questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur Blaupunkt ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de ce mode d'emploi.
Nous offrons une garantie fabricant pour nos produits vendus au sein de l'Union européenne. Vous pouvez consulter les conditions de garantie sur www.blaupunkt.de, ou les demander directement auprès de :
La sécurité routière est impérative-
Utilisez cet appareil uniquement si les conditions de circulation le permettent. Familiarisez-vous avec l'appareil avant de prendre la route.
Les avertisseurs sonores de la police, des sapeurs-pompiers et des services de secours doivent être perçus à temps dans le véhicule.
Soyez donc toujours à l'écoute de votre programme à un volume adéquat.
Composition de la fourniture
L'ensemble livre contient un connecteur Molex à 3 points, un connecteur Molex à 6 points avec fiches de contact, un récepteur IR avec connecteur Molex à 4 points, une télécommande IR et deux piles de 1,5 V pour la télécommande.
Consignes de montage
Tenez compte des éléments suivants dans le choix de l'emplacement :
Il ne doit pas y avoir de fils ou de conduits sous la surface sur laquelle l'appareil doit être monté.
N'installez pas l'appareil sur un emplacement,
exposé aux rayons directs du soleil, - à proximité des sorties d'air chaud (chauffage etc.), exposé à la pluie ou à l'humidité, exposé aux poussières ou à la saleté, exposé à des vibrations importantes.
Alimentation électrique
Etablissez un cable pour l'alimentation électrique du tuner TV.
Branchez un cable depuis la broche 3 ('ON') vers le connecteur femelle RELAIS VIDEO sur votre CCA ou CPA (alimentation électrique commutée des moniteurs vidéo).
Reliez la broche 2 avec un câble de masse et la broche 1 avec un câble +12 volts ou +24 volts.
| 3 | 2 | 1 |
Broche 1 : plus permanent 12 V / 24 V,
Broche 2 : masse
Branchez le connecteur mâle dans le connecteur fémelle à 3 points 12/24 V c. c.
Le connecteur mâle situé sur le côté du tuner.
En cas de fonctionnement du tuner en tant qu'unité « autonome », vous ne devez pas brancher la broche 3 (ouvert = 'ON').
Télécommande IR
Vous pouvez raccorder le récepteur infrarouge pour la télécommande au connecteur femelle à 4 points IR-REMOTE (20) et le monter sur un emplacement quelconque dans le véhicule.
Raccordement de l'antenne
Reliez le câble de votre antenne TV à la fiche femelle d'antenne (23) située sur le tuner TV.
Raccordement à un système coach classic line
Pour l'intégration du tuner TV dans votre système Classic Line existant, vous avez besoin de deux câbles audio (7 607 402 000) et de deux câbles vidéo (7 607 263 001).
Reliez le cable audio avec les sorties audio A/V Output L/R 16 du tuner TV et les entrées correspondantes du CCA (connecteur D, broches 8-10).
Reliez le câble vidéo avec la sortie vidéo A/V Output du tuner TV et avec le premier moniteur de votre système Classic Line.
Télécommande à cable et sélection de la source
Afin que vous puissiez utiliser le tuner TV avec le système CCA, vous devez installer les câbles suivants :
Jeu de câbles (7 607 006 418 / 419)
- vers la douille de jack 2,5 mm IR-Remote (19).
Reliez la broche 1 de la chambre A de votre CCA avec la connexion video 'Remote' de la prise jack male.
Reliez la broche 2 de la chambre A de votre CCA avec la connexion de masse de la prise jack male.
Branchez la prise jack male 2,5 mm dans la fiche femelle IR-Remote 19 située sur le tuner TV.
Pour la sélection de la source, reliez la broche 4 du connecteur femelle Molex à 6 points REMOTE (17) situé sur le tuner TV à la sortie CAM-Out se trouvant sur le système CCA (C2, broche 10).
| 6 | 5 | 4 |
| 3 | 2 | 1 |
Broche 4 : sélection de la source
Broche 5 : masse
Audio/telecommande à cable
Pour l'intégration du tuner TV dans votre système Professional Line existant,
Vous avez besoin du câble vidéo 'Remote' (7 607 006 437).
Reliez le cable vidéo 'Remote' avec les sorties audio A/V Output L/R ⑮ et le connecteur femelle Molex à 6 points Remote ⑰ situé sur le tuner TV et branche-le au connecteur femelle CPA X1500 de votre système Professional.
Vidéo
Pour le raccordement vidéo du tuner TV, vous avez besoin du câble vidéo (7 607 263 001).
Reliez le câble vidéo avec la sortie vidéo A/V Output 15 du tuner TV et avec le premier moniteur de votre système Professional Line.
Raccordement d'une source vidéo externe
Vous avez la possibilité de raccorder une source audio/vidéo externe supplémentaire (p. ex. DVP/MVP) au tuner TV. Pour pouvoir commander à distance la source vidéo, comme d'habitude, avec le système CCA ou CCU, vous nevez utiliser le cable video 'Remote' (7 607 006 437).
Reliez le cable vidéo 'Remote' avec les sorties audio L/Ret le connecteur femelle Molex à 6 points à l'appareil vidéo et branchez-le au connecteur femelle A/V Input - Audio/ Remote (21) du tuner TV.
Pour le raccordement vidéo du tuner TV, vous avez besoin du cable video (7 607 263 001).
Reliez le câble vidéo avec la sortie vidéo de l'appareil de lecture et avec l'entrée vidéo A/V Input 22 du tuner TV.
Première mise en service
Si vous mettez le tuner TV pour la première fois en service, insérez les piles dans la télécommande.
Insertion des piles
La télécommande IR fonctionne avec deux piles de 1,5 V type AAA, qui sont fournies.
Ouvrez le compartiment des piles à l'arrière de la télécommande. Introduisez les piles (comme représenté dans le compartiment des piles). Fermez le compartiment des piles.
Utilisation de la télécommande
Dirigez la télécommande sur le récepteur infrarouge séparé (26).
Angle de commande : environ dans chaque direction à partir de la face avant de la télécommande IR.
Allumer/éteindre
De façon standard, le tuner TV est allumé et éteint avec le système Coach.
Si vous utilisez le tuner TV sans le système Coach (en mode « autonome » (Stand alone)),
Allumez et éteignez-le avec la touche POWER 1 de la télécommande.
Menu OSD
Le tuner TV est équipé d'un menu OSD (On Screen Display), qui vous affiche les différentes fonctions de réglage sur le moniteur.
Réglage antenne/réseau câble
Vous pouvez régler si le tuner TV doit recevoir un programme terrestre via l'antenne, ou s'il doit être raccordé à un réseau cable TV.
Pour sélectionner la bande,
presse la touche BAND 9.
Le réglage actuel 1. TV ou 2. CABLE est affiché sur le moniteur. La fonction qui clignote est la fonction active.
Pour commuter entre les fonctions,
pressez la touche numérique 1 ou 2 (12) sur la télécommande. Attendez env. 10 secondes jusqu'à ce que le réglage soit mémorisé.
Régler les stations
Vous avez la possibilité de régler des stations
- avec la recherche de stations ou
- avec la recherche Travelstore.
Recherche des stations
Pour une recherche de canal vers la prochaine station captable en avant ou en arrière dans la bande,
pressez la touche SEARCH CH △ ou
La recherche automatique commence et s'arrête à la prochaine station captable.
Recherche travelstore
Vous pouvez mémoriser un maximum de 70 stations pour la réception terrestre et un maximum de 56 stations pour la réception par câble.
Pour démarrer une recherche Travel Store
pressez la touche TRAVEL STORE 6.
Sur le moniteur apparait
1. AUTO DETECT SYSTEM 2. L SYSTEM: FRANCE
AUTO DETECT SYSTEM (système de détection automatique) est activé par défaut. Le chiffre 1. clignote. La recherche démarre après env. 10 secondes. Après que la bande totale ait été parcourue, la recherche Travelstore s'arrête sur la première station mémorisée. Si vous souhaitez effectuer une recherche Travelstore dans la bande SECAM, appuyez sur la touche 2 de la télécommande. L SYSTEM: FRANCE est activé.
Mémoriser manuellement les stations
Outre la recherche de stations, vous avez la possibilité de mémoriser des stations manuellement.
Sélectionnez à l'aide de la touche BAND ⑨ la zone TV ou CABLE. Recherchez la station souhaitée (canal). À cette fin, pressez l'une des touches SEARCH CH , ③
Pour mémoriser la station
pressez la touche MEM ⑪
Pour appeler la dernière station mémorisée avec MEM,
pressez la touche RECALL ④.
Vous pouvez attribuer à la station régée l'emplacement de programme de votre choix.
Pour ce faire, pressez la touche numérique appropriée ⑫.
Sur le moniteur sont affichés l'emplacement de programme « PROG » et le canal « CH »
Appel de stations mémorisées
Pour appeler des stations (canaux) mémorisées avec la fonction Travelstore ou manuellement,
presse la touche PROG CH , ou les touches numériques 12 selon l'emplacement de programme.
Le programme « PROG » et l'emplacement de programme « CH » sont affichés sur le moniteur.
Réglage fin (uniquement pour la réception terrestre)
Pour le réglage fin d'une station,
pressez la touche FINETUNE. « FINE TUNE SETTING » apparait sur le moniteur. Réglez, si nécessaire, l'image à la qualité d'image optimale à l'aide des touches SEARCH CH, ③.
Sélection de la source TV/ appareil vidéo
Si vous avez raccordé au tuner TV un appareil video à l'aide des cables appropriés, vous pouvez utiliser les fonctions de base de ce dernier, comme d'habitude, avec le système CCA ou CCU.
Pour ce faire, vous devez régler le tuner TV par rapport à l'appareil vidéo.
Pressez la touche VIDEO ⑦ pour visualiser l'image d'un appareil video raccordé. ou Pressez la touche TV 8 pour visualiser l'image du tuner de téléviseur.
Commutation des sources avec le système CCA
Lorsque le tuner TV est intégré dans un système Classic Line,
presse la touche VIDEO sur le CCA, afin de visualiser l'image TV/vidéo sur les moniteurs.
Pour commuter les sources avec le CCA,
pressez la touche CAM sur le CCA le nombre de fois nécessaire pour que l'image TV ou l'image de l'appareil vidéo soit affichée.
Commutation des sources avec le système CCU
Lorsque le tuner TV est intégré dans un système Professional Line,
pressez l'une des touches VIDEO sur le CCU le nombre de fois nécessaire pour que l'image TV ou l'image vidéo apparaisse sur les moniteurs.
Utilisation des fonctions de base avec le cca/ccu
Vous pouvez utiliser les fonctions de base suivantes du tuner TV avec le CCA ou CCU.
Fonction CCA
Emplacement mémoire suivant
Emplacement mémoire précédent
Recherche en avant > Recherche en arrière <
Fonction CCU
Emplacement mémoire suivant
Emplacement mémoire précédent
Recherche en avant >>
Recherche en arrière <<
Réglage/adaptation du niveau de sortie
Afin de ne pas obtenir de pointes de volume en cas de changement de source, vous pouvez compenser les différences de volume sonore entre le tuner TV et l'appareil de lecture vidéo.
Presse la touche AUDIO ⑤
Le menu « OUTPUT LEVEL SETTING » destiné au réglage du niveau TV ou AV est affiché. Le réglage actif clignote.
Pour la commutation entre TV et AV,
pressez la touche numérique 1 ou 2
Le volume sonore souhaité
- peut être réglée à l'aide des touches SEARCH CH , ③.
Coupure du son (mute)
Pour couper le son de la lecture audio du tuner TV,
pressez la touche MUTE ⑭
Pour annuler la coupure du son,
Appuyez à nouveau sur la touche MUTE 14.
Norme B/g
Gamage des fréquences VHF/UHF : 47,00 MHz - 862,00 MHz
Fréquence de la porteuse image : 38,90 MHz
Fréquence de la porteuse son 1 : 33,40 MHz
Fréquence de la porteuse son 2 : 33,16 MHz
Fréquence audio : 5,5 MHz, son FM
Norme D/K
Gamage des fréquences VHF/UHF: 48,50 MHz - 861,75 MHz
Fréquence de la porteuse image : 38,90 MHz
Fréquence de la porteuse son : 32,40 MHz
Fréquence audio : 6,5 MHz, son FM
Norme i
Gamage des fréquences VHF/UHF: 44,50 MHz - 861,25 MHz
Fréquence de la porteuse image : 38,90 MHz
Fréquence de la porteuse son : 32,90 MHz
Fréquence audio : 6,0 MHz, son FM
Norme L/l
Gamage des fréquences VHF : 41,00 MHz - 222,75 MHz
Gamage des fréquences UHF : 470,00 MHz - 861,75 MHz
Fréquence de la porteuse image L : 38,90 MHz
Fréquence de la porteuse image L : 33,95 MHz
Fréquence de la porteuse son L' : 32,40 MHz
Fréquence de la porteuse son L : 40,40 MHz
Fréquence audio: 6,5 MHz, son AM
Cable
Gamme des fréquences : 47,00 MHz - 470,00 MHz
Fréquence de la porteuse image: 38,90 MHz
Fréquence de la porteuse son : 33,40 MHz
Fréquence audio : 5,5 MHz, son FM
Élimination des anciens appareils (uniquement pays UE)
Ne jetez pas votre ancien appareil avec les déchets domestiques!
Utilisez les systèmes mis à votre disposition pour le renvoi et la collecte des anciens appareils en vue de leur élimination.
Caracteristique techniques
Tension de service: 12 V/24 V Consommation de courant: Fonctionnement: 0,6 A Température de fonctionnement: -20°C à +70°C
Température de stockage : -40 °C à +85 °C
Normes: PAL, SECAM, B/G, L/L', I, D/K, câble
Niveau de sortie vidéo: 1 Vss à 75 ohms (Cinch, Ri= 75 ohms)
Niveau de sortie audio (régulable) : TV (FM 1 kHz, 30 kHz), 1,3 V typ. Video - dépend du niveau d'entrée audio (Ri < 300 ohms), stéréo
Niveau d'entrée vidéo: 1 V (Cinch, Ri=75 ohms)
Niveau d'entrée audio: 3 V max. (Ri > 10 kohms), stéréo
Poids: 650g
Dimensions: 207 × 132 × 30 mm(I × P × H)
Normes: CE, FCC, WEEE, ROHS
Sous réserve de modifications.
