IVTV-05 LF - Tuner TV BLAUPUNKT - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Tuner TV DVB-T pour automobile
Marque	Blaupunkt
Modèle	IVTV-05 LF
Normes TV	DVB-T (ETSI EN 300 744), PAL/SECAM, NTSC
Gammes de réception	VHF III (174-230 MHz), UHF IV/V (470-862 MHz)
Nombre d'entrées antenne	2
Impédance d'antenne	75 Ω
Formats d'image	4:3 Letterbox, 4:3 PanScan, 16:9
Sorties audio/vidéo	1 sortie audio RCA stéréo, 1 sortie vidéo RCA (Composite)
Entrées auxiliaires	1 entrée audio RCA stéréo, 1 entrée vidéo RCA
Fonctions spéciales	Guide EPG, télétexte (1000 pages), sous-titrage, image figée, liste de favoris (4 TV + 4 radio), Space Diversity, LCN
Recherche des stations	Automatique et manuelle
Nombre d'emplacements mémoire	200 programmes
Tension de service	12 V / 24 V (batterie véhicule)
Consommation maximale	1 A
Fusible	2 A
Plage de température (fonctionnement)	0 °C à 60 °C
Plage de température (stockage)	-40 °C à -85 °C
Dimensions (L x H x P)	260 × 165 × 40 mm
Poids	1,35 kg
Accessoires fournis	Télécommande, antenne passive, câble de protection
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits abrasifs ou de solvants.
Sécurité	Débrancher la batterie avant installation. Ne pas exposer à l'humidité, à la saleté ou aux sources de chaleur. Utiliser le circuit protecteur fourni.
Pièces détachées et réparabilité	Contacter le SAV Blaupunkt (coordonnées en fin de notice) pour toute réparation ou remplacement.
Informations générales	Réinitialisation possible via menu. Recyclage conforme à la réglementation. Garantie constructeur UE.

FOIRE AUX QUESTIONS - IVTV-05 LF BLAUPUNKT

Comment allumer et éteindre le tuner IVTV-05 ?

Appuyez sur la touche Power On/Off de la télécommande ou du panneau avant pour allumer ou éteindre l'appareil.

Comment effectuer une recherche automatique des chaînes ?

Appuyez sur Menu, sélectionnez Configuration puis Installation de services. Appuyez sur OK jusqu'à voir Complete, puis confirmez pour lancer la recherche automatique.

Comment ajouter de nouvelles chaînes sans perdre les existantes ?

Utilisez la fonction Mise à jour dans le menu Installation de services. Cela ajoute les nouvelles chaînes sans effacer la liste actuelle.

Comment créer une liste de favoris ?

Appuyez sur Menu, allez dans Listes favorites, sélectionnez Créer une liste favorites, choisissez TV ou Radio, puis confirmez. Les stations actuelles sont copiées et vous pouvez les activer/désactiver avec la touche verte.

Comment basculer entre la TV et la radio ?

Appuyez sur la touche TV/Radio de la télécommande pour passer du mode TV au mode radio et inversement.

Comment afficher le guide électronique des programmes (EPG) ?

Appuyez sur la touche EPG pour afficher le programme du jour de la station en cours. Utilisez les flèches ▲/▼ pour naviguer et ◄/► pour changer de jour.

Comment activer les sous-titres ?

Appuyez sur la touche Subtitle, sélectionnez la langue souhaitée avec ▲/▼ puis validez avec OK. Pour désactiver, choisissez NO SUBTITLE.

Le tuner ne trouve pas de chaînes, que faire ?

Vérifiez que les antennes sont correctement installées (deux antennes actives recommandées), que le câblage est bon et que vous êtes dans une zone de couverture DVB-T. Relancez une recherche automatique ou manuelle.

Comment réinitialiser l'appareil aux paramètres d'usine ?

Appuyez sur Menu, allez dans Configuration puis Réinstallation. Confirmez avec OK pour effacer toutes les listes et configurations.

Où trouver les coordonnées du service après-vente Blaupunkt ?

Les coordonnées de l'assistance téléphonique internationale se trouvent à la dernière page de la notice. Pour la France : téléphone 01-4010 7007, fax [phone].

MODE D'EMPLOI IVTV-05 LF BLAUPUNKT

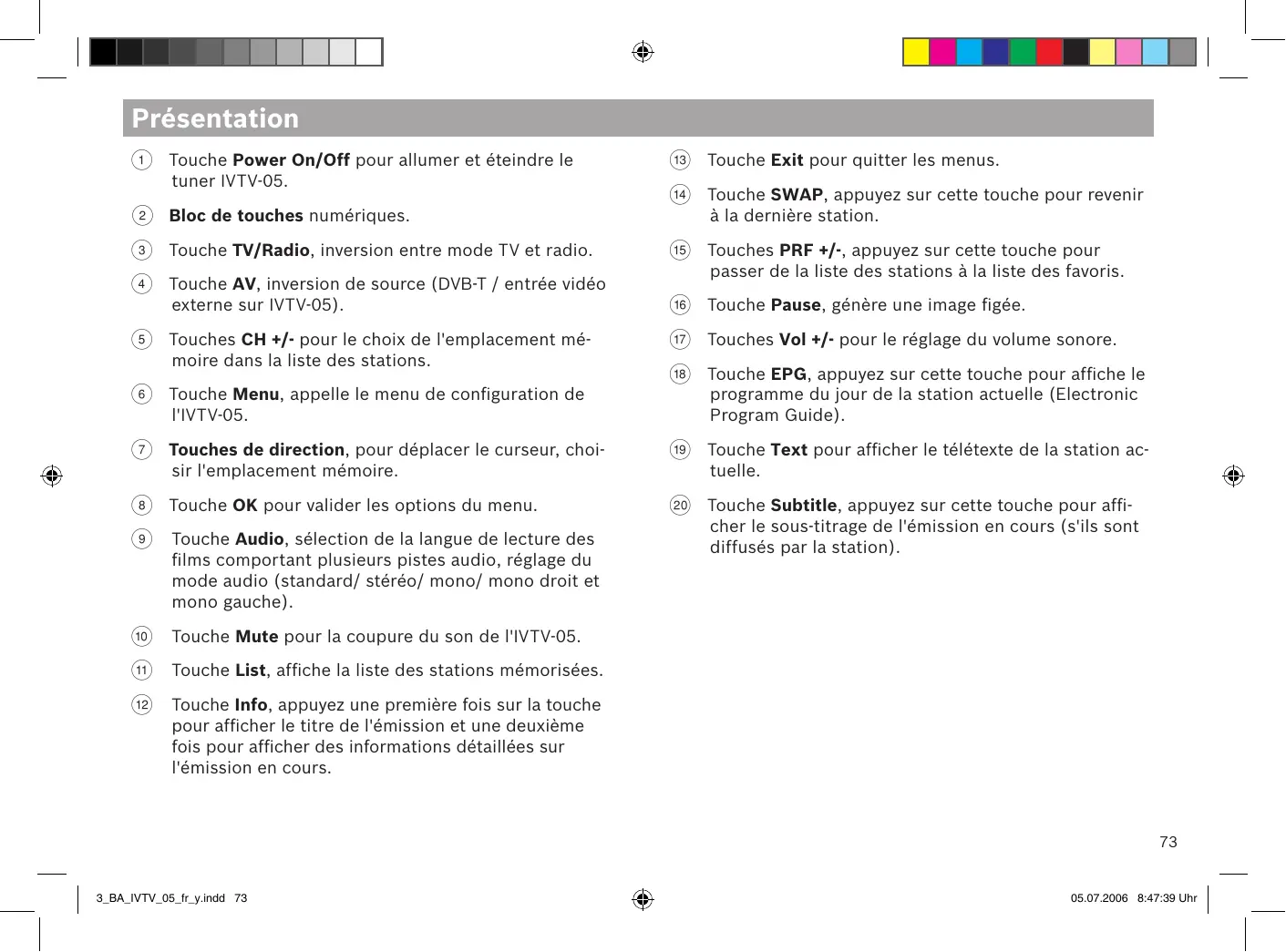

① Touche Power On/Off pour allumer et éteindre le tuner IVTV-05. ② Bloc de touches numériques. ③ Touche TV/Radio, inversion entre mode TV et radio. ④ Touche AV, inversion de source (DVB-T / entrée video externe sur IVTV-05). Touches CH +/- pour le choix de l'emplacement mémoire dans la liste des stations. 6 Touche Menu, appelle le menu de configuration de l'IVTV-05. Touches de direction, pour déplacer le curseur, CHOISIR l'emplacement mémoire. ⑧ Touche OK pour valider les options du menu. Touches Audio, selection de la langue de lecture des films propont plusieurs pistes audio, réglage du mode audio (standard/ stéreo/ mono/ mono droit et mono gauche). ⑩ Touche Mute pour la coupure du son de l'IVTV-05. ⑪ Touche List, affiche la liste des stations mémorisées. ⑫ Touche Info, appuyez une première fois sur la touche pour afficher le titre de l'émission et une deuxième fois pour afficher des informations détaillées sur l'émission en cours.

13 Touche Exit pour quitter les menus. 14 Touche SWAP, appuyez sur cette touche pour revenir à la station. Touches PRF +/-, appuyez sur cette touche pour passer de la liste des stations à la liste des favoris. 16 Touche Pause, génère une image figée. 17 Touches Vol +/- pour le réglage du volume sonore. 18 Touche EPG, appuyez sur cette touche pour afficher le programme du jour de la station actuelle (Electronic Program Guide). 19 Touche Text pour afficher le télétexte de la station actuelle. 20 Touche Subtitle, appuyez sur cette touche pour afficher le sous-titrage de l'émission en cours (s'ils sont diffusés par la station).

Généralités 76

Recyclage et élimination. 76

Consignes de sécurité 77

Raccordement du tuner IVTV-05..... 77

Remarque concernant la réception. 78

Installation du système détecteur d'antennes 79

Première mise en service..80

Allumer / Éteindre 80

Prérglages 80

Sélection des stations.... 81

Recherche automatique de stations.. 81

Réglage manuel des stations 82

Mise à jour de la liste des stations.... 83

Sélection des stations.... 84

Sélection de la station à partir de la liste des stations. 84

Retour à la station précédente...... 85

Sélection de la station à partir de la liste des favoris 85

Créer la liste des favoris 87

Traiter la liste des favoris. 89

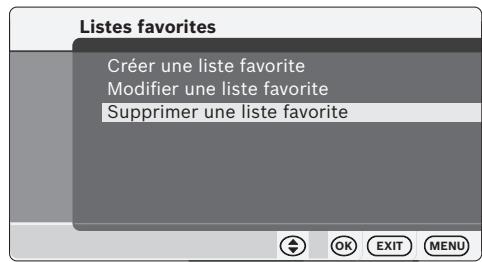

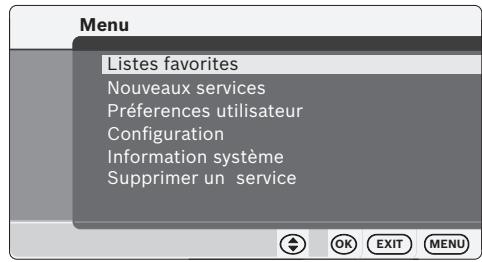

Effacer la liste des favoris. 89

Fonctions pendant le mode TV 91

Affichage d'informations sur la station actuelle 91

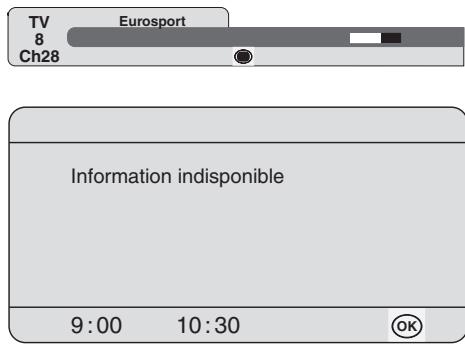

Guide électronique des programmes 91

Affichage du télétexte 92

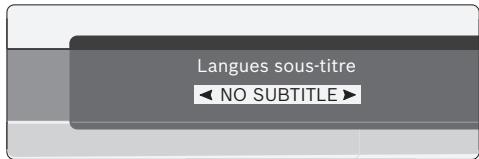

Affichage du sous-titrage 92

Image figee 93

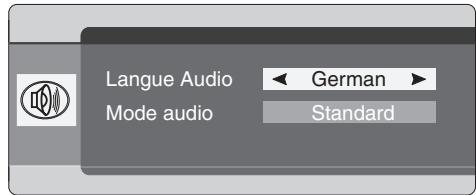

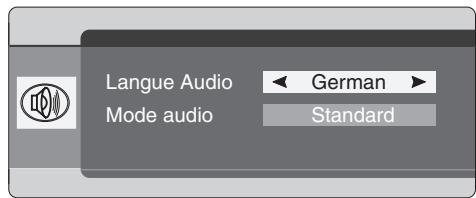

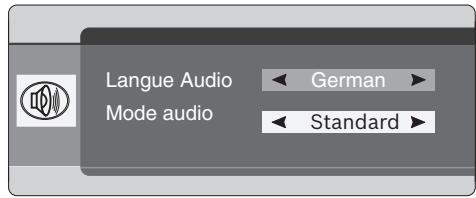

Modification de la configuration audio pendant la lecture. 93

Mode Radio. 95

Configuration 96

Affichage de nouveaux canaux.....96

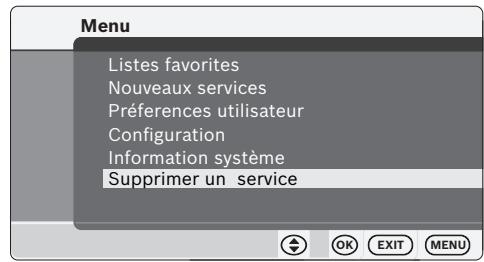

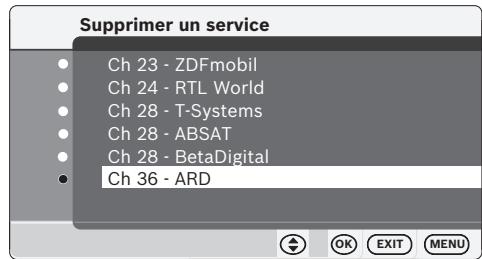

Supprimer des canaux. 96

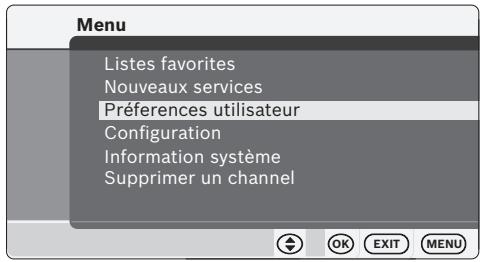

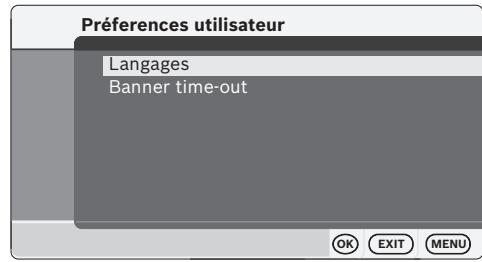

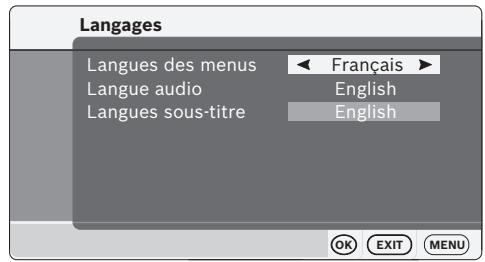

Réglage de la langue du menu....... 97

Réglage de la langue audio 98

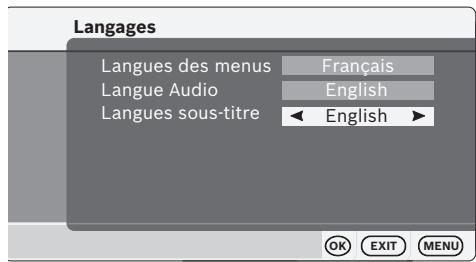

Réglage de la langue du sous-titrage 99

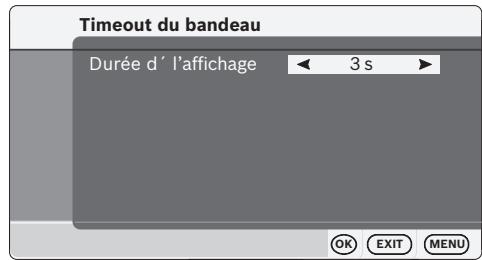

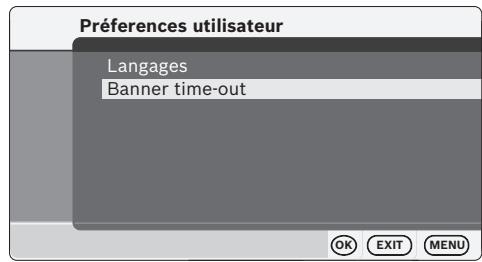

Affichage d'informations 100

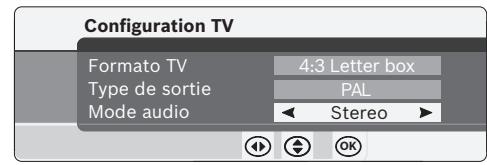

Réglages TV 101

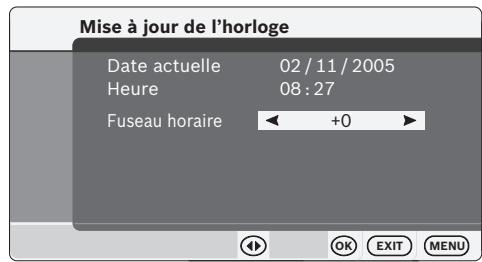

Affichage du réglage de l'heure... 104

Affichage des informations système 104

Réinitialisation de l'appareil 105

Caractéristiques techniques. 106

Tuner TV pour DVB-T. 106

avec l'IVTV-05, la télévision numérique fait son entrée dans le monde automobile. L'excellente qualité d'image et l'absence de parasites en réception, même en cours de route, ne sont que deux avantages de l'IVTV-05. Avec l'IVTV-05, vous pouvez par ailleurs profiter de tous les avantages de la télévision numérique, comme le guide électronique des programmes. Dans le cas où la DVB-T ne serait pas disponible dans une région, vous pouvez raccorder un tuner TV analogique sur les entrées de l'IVTV-05.

Cette notice vous guidera pas à pas à travers les fonctions de l'IVTV-05 et répondra aux questions les plus fréquemment posées. Vous trouvez de plus amples informations sur la façon d'utiliser cette notice dans la section « A propos de cette notice »

Pour toutes questions complémentaires ou suggestions de votre part, vous pouvez à tout moment appeler notre assistance téléphonique ou prendre contact avec votre revendeur Blaupunkt. Vous trouverez les numéros de l'assistance téléphonique internationale à la dernière page de cette notice.

Tous les appareils achetés à l'intérieur de l'Union Européenne bénéficient de notre garantie constructeur. Vous trouvez les conditions de cette garantie sur notre site www.blaupunkt.de ou en vous adressant directement à :

Blaupunkt GmbH

Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Généralités

Cette notice a pour but de vous familiariser avec l'utilisation et les fonctions de votre récepteur DVB-T IVTV-05 et de vous permettre une utilisation sereine et réussie de votre appareil. Lisez cette notice attentivement avant d'effectuer la première mise en service et conservez-la avec soin à bord du véhicule.

Cette notice utilise les symboles suivants pour désigner les différentes étapes et vous permettre de trouver rapidement les informations dont vous avez besoin :

1. ... Indique les différentes étapes à suivre pour effectuer une opération jusqu'au résultat souhaité. Signale les réactions de l'appareil qui doivent se produire à l'issue d'une action de l'opérateur.

Recyclage et élimination

Notre produit a été fabriqué à partir de matériaux pouvant être éliminés en respectant l'environnement et être recyclés dans les règles de l'art. Les produits usagés doivent être collectés séparément des ordures ménagères. Veuillez utiliser les systèmes mis à votre disposition pour le renvoi et la collecte des produits en vue de leur élimination.

Consignes de sécurité

Veuillez respecter les consignes de sécurité suivantes pendant la durée du montage et du raccordement.

Déconnecter la borne négative de la batterie.

Respecter pour cela les consignes de sécurité du constructeur du véhicule.

Avant de percer les trous de fixation et de passage des câbles, s'assurer qu'aucun câble, réservoir ou conduite de carburant non visible ne sera endommagé!

Raccordement du tuner ivtv-05

Tout d'abord, le tuner doit être installé en un endroit approprié. Faire attention à ce que l'appareil soit fixé en toute sécurité et ne soit pas exposé à l'humidité ou à la saleté. Les câbles de raccordement doivent être posés de façon à ce que les occupants du véhicule ne puissent pas s'y accrocher par inadvertance, risquant ainsi d'arracher les câbles.

Veuillez tenir compte du fait que le tuner ne doit pas être exposé directement aux sources de chaleur (par exemple chauffage, rayons du soleil) de façon à éviter toute anomalie de fonctionnement due à une surchauffe. Procédez à tous les raccordements audio, vidéo et électriques du tuner (voir schéma de raccordement sur l'illustration suivante), dont vous avez besoin pour l'installation du système. Faites attention pour l'emplacement du capteur infrarouge à ce qu'aucun obstacle, susceptible d'entraver la transmission du signal, ne se trouve entre le capteur et l'emplacement habituel de la télécommande.

Circuit protecteur

Le module tuner a été équipé d'un circuit protecteur afin d'assurer un fonctionnement TV optimal. Les composantes d'accessoires fournies contiennent un câble de protection spécial. Le système de sécurité étant correctement installé, le mode TV ne peut être activé que quand le frein à main est tiré. Les schémas ci-dessous donnent des informations sur l'installation du système. Si vous avez besoin d'une aide supplémentaire, n'hésitez pas à contacter votre revendeur.

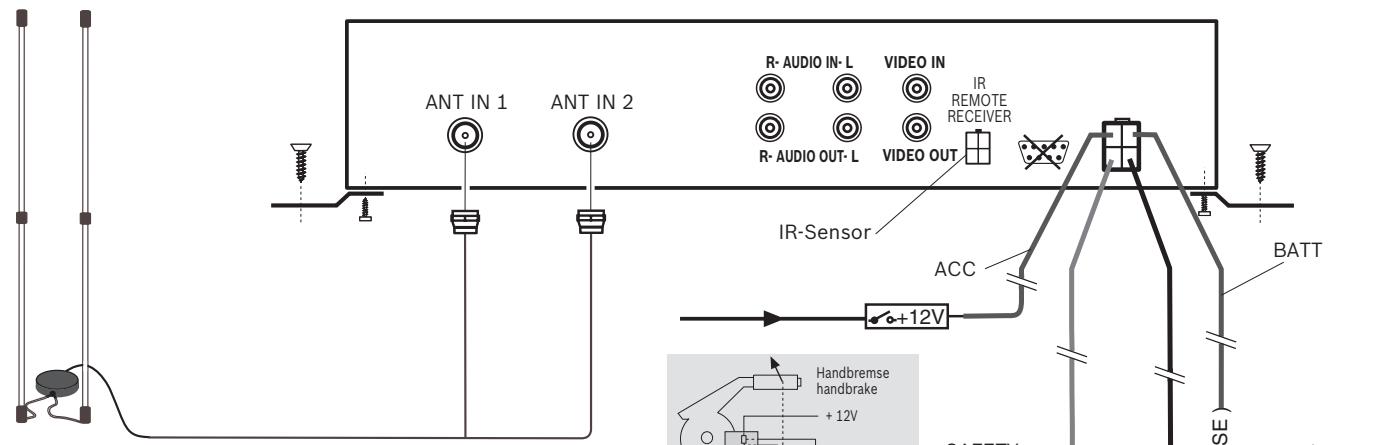

L'illustration suivante présente toutes les possibilités de raccordement du tuner. Notre système à bord doit impérativement correspondre à cette configuration.

Remarque concernant la réception

Le comportement en réception de l'IVTV-05 peut être optimisé par l'utilisation de 2 antennes actives. Les antennes à utiliser doivent être compatibles UHF et VHF, et délivrer un gain passif ≥ 5 dB. De plus, il convient de veiller au fait que l'amplificateur d'antenne correspondant présente un faible bruit.

mm 1

10 100

2.11

OUT

OUT

OUT

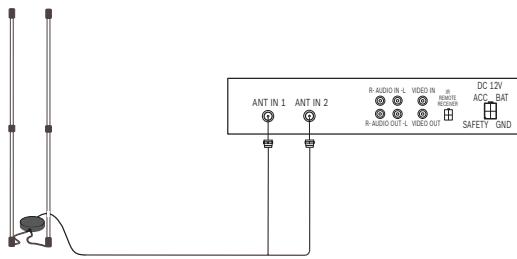

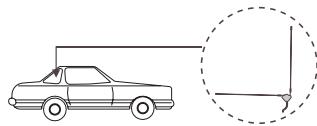

Installation du système détecteur d'antennes

Le système détecteur d'antennes intégré au tuner a été spécialement mis au point pour les applications mobiles et assure une réception optimale du signal.

Enlevez le cache de protection du pied d'antenne et fixez le pied sur la position de collage souhaitée, nettoyée et dégraissée.

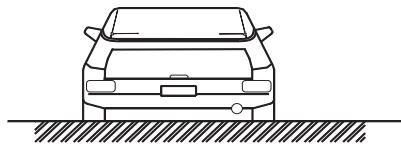

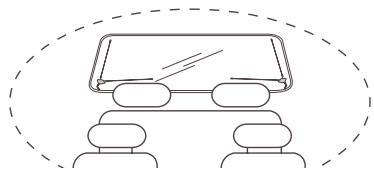

Pour obtenir une qualité de réception optimale, ajustez l'antenne de façon à avoir, dans la mesure du possible, une tige horizontale et une tige verticale.

Enlevez les caches de protection des tiges et fixez les tiges sur les positions de collage souhaitées, nettoyées et dégraissées.

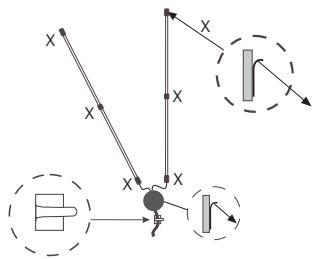

Fixation de l'antenne

Les bandes adhésives de l'antenne n'offrent une cohérence optimale qu'au bout de 24 heures environ. Une fois détachées de la vitre, les bandes adhésives ne doivent pas être réutilisées.

Allumer / éteindre

L'IVTV-05 est raccordé à la batterie et au circuit d'allumage du véhicule (voir notice de montage).

1. Appuyez sur la touche Power On/Off pour allumer ou éteindre l'IVTV-05.

L'IVTV-05 est allumé ou éteint.

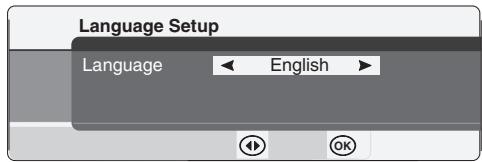

Préreglages

Après avoir installé et allumé pour la première fois l'IVTV-05, des menus de sélection de la langue, du format TV et de démarrage de la recherche des stations s'affichent.

1. Appuyez sur la touche ou jusqu'à ce que la langue souhaitée apparaisse puis appuyez sur la touche OK. Le menu Format TV apparait.

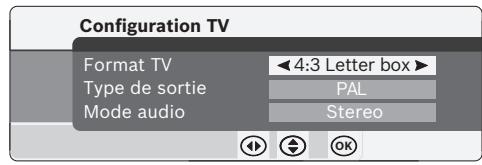

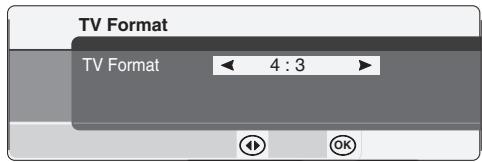

2. Sélectionnez le format TV en fonction du moniteur raccordé (4:3 ou 16:9). Pour cela, appuyez sur la touche ou jusqu'à ce que le format TV soit affiché. √ Les configurations sont reprises et la recherche automatique des stations démarre. Une fois la recherche des stations terminée, la première station de la liste est affichée. Vous pouvez reprendre à tout moment la recherche des stations, reportez-vous pour cela à la section « Réglage des stations »

Sélection des stations

L'IVTV-05 vous offre deux possibilités pour régler les stations : la recherche automatique des stations et le réglage manuel. De plus, l'IVTV-05 permet de rechercher confortablement uniquement les nouvelles stations sans effacer la liste existante des stations.

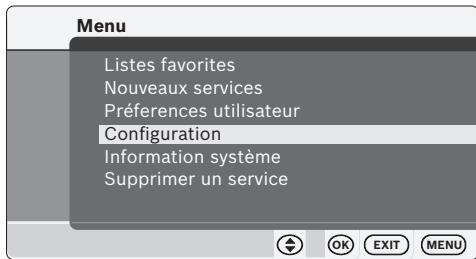

Recherche automatique de stations

Avec la recherche automatique des stations, toutes les stations déjà en mémoire sont effacées et les emplacements mémoires sont de nouveau occupés.

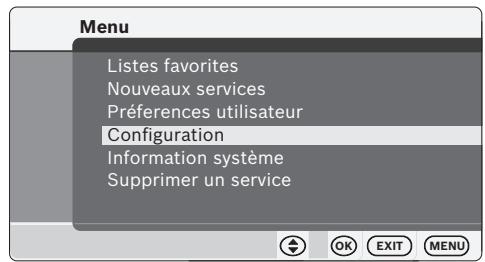

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. √ Le menu Configuration apparait, l'entrée Installation de services est selectionnée.
3. Appuyez sur la touche OK. Le menu Installation apparaît. Appuyez sur la touche OK.
4. Appuyez sur la touche OK jusqu'à ce que Complete apparaisse.
5. Appuyez sur la touche OK. Un message d'avertissement s'affiche.
6. Si vous voulez démarrer la recherche, appuyez sur la touche OK. Si vous ne souhaitez pas démarrer la recherche, appuyez sur la touche Exit. Si vous avez appuyé sur OK, la recherche des stations démarre. Une fois la recherche des stations terminée, le nombre de nouvelles stations s'affiche.
7. Appuyez sur la touche OK. Le menu réapparaît.
8. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

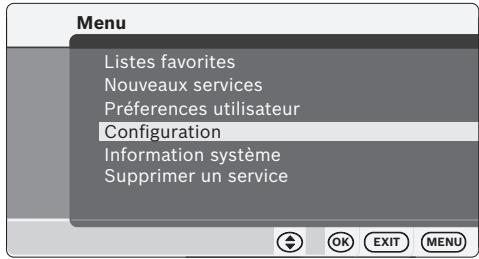

Réglage manuel des stations

Si vous connaissiez la fréquence des stations dans votre région, vous pouvez aussi régler manuellement des stations.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.

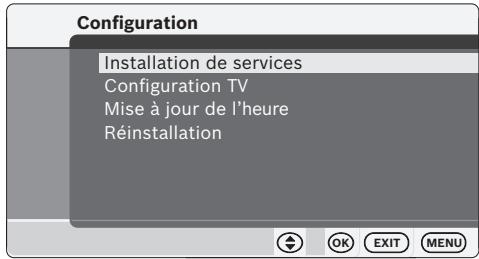

2. À l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Configuration apparait, l'entrée Installation de services est sélectionnée.
3. Appuyez sur la touche OK. Le menu Installation apparait.

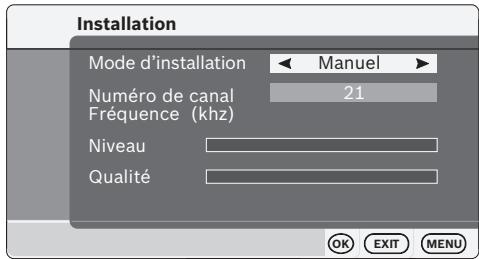

4. Appuyez sur la touche ou jusqu'à ce que Manuel apparaisse.
5. A l'aide de la touche ou , décalez le curseur sur l'entrée Numéro de canal.
6. A l'aide des touches du bloc de touches numériques, entrez le numéro de canal de la station souhaitée.
7. Appuyez sur la touche OK. Si une station peut être reçue sur le numéro de canal, l'intensité du signal (niveau) et la qualité du signal s'affichent sur les lignes inférieures.
8. Appuyez sur la touche OK. La station est mémoireisée.
9. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

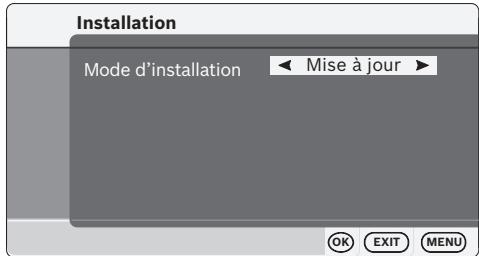

Mise à jour de la liste des stations

Vous pouvez mettre à jour la liste actuelle des stations pour ajouter des stations qui sont nouvellement diffusées depuis la création de votre liste des stations.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.

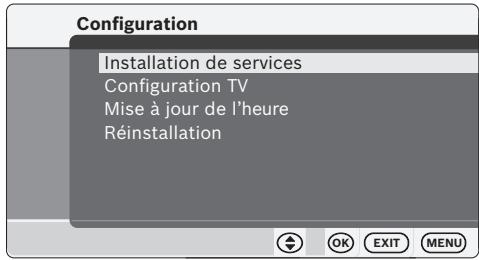

2. À l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. √ L'entrée Installation de services est sélectionnée.
3. Appuyez sur la touche OK. √ Le menu recherche des stations apparait.
4. Appuyez sur la touche OK jusqu'à ce que Mise à jour apparaisse.
5. Appuyez sur la touche OK. Si vous avez appuyé sur OK, la recherche de nouvelles stations démarre. Une fois la recherche des stations terminée, le nombre de nouvelles stations s'affiche.
6. Appuyez sur la touche OK. √ Le menu réapparaît.
7. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Sélection des stations

L'IVTV-05 vous offre différentes possibilités pour sélectionner des stations : directement à partir de la liste des stations qui est créée au cours de la recherche, ou à partir d'une liste des favoris dans laquelle vous pouvez mémoriser vos dix stations préférées. Pour la liste des favoris, reportez-vous au chapitre « Listes des favoris »

Sélection de la station à partir de la liste des stations

Vous pouvez désirer une station de différentes façons à partir de la liste des stations : en entrant le numéro de la station au moyen des touches numériques, avec les touches CH +/- et à partir de la liste des stations que vous pouvez afficher sur l'écran raccordé.

Affichage de la liste des stations

Vous pouvez afficher la liste des stations sur l'écran raccordé et sélectionner à partir de la confortablement la station souhaitée.

1. Appuyez sur la touche List. La liste des stations s'affiche.
2. A l'aide de la touche ▲ ou ▼, déplacez le curseur sur la station souhaitée et appuyez sur la touche OK. La station s'affiche, la liste des stations apparait au premier plan.
3. Appuyez sur la touche Exit pour quitter la liste des stations

1. A l'aide de la touche ▲ ou ▼, CHOISISSEZ une autre station et appuyez sur la touche OK.

Choix de la station avec les touches numériques

1. Entrez le numéro de la station à l'intérieur de la liste des stations à l'aide des touches du bloc de touches numériques. La station s'affiche.

Choix de la station avec les touches de canaux

1. Appuyez sur la touche CH + pour désir la station suivante dans la liste. La station s'affiche

1. Appuyez sur la touche CH - pour désirer la station précédente dans la liste. La station s'affiche.

Retour à la station précédente

Après avoir changé de station, vous pouvez retourner confortablement à la station précédemment regardée.

1. Appuyez sur la touche SWAP pour revenir à la station précédente.

Sélection de la station à partir de la liste des favoris

Vous pouvez sélectionner les listes de favoris pour le mode TV et pour le mode radio (voir « Favoris ») et trier les stations selon vos souhaits à l'intérieur de la liste des favoris.

Sélection de la liste des favoris

1. Appuyez sur la touche PRF + ou PRF - pour sélectionner l'une des listes de favoris enregistrées.

Sélection de la station à partir de la liste des favoris

Vous pouvez choisir des stations directement à partir de la liste des favoris en utilisant les touches / CH- / CH+, les touches du bloc de touches numériques et la touche List.

Veuillez enregistrer vos stations préférées dans une liste de favors et les trier selon vos souhaits. Vous pouvez créer quatre listes de favors pour le mode TV et quatre pour le mode radio.

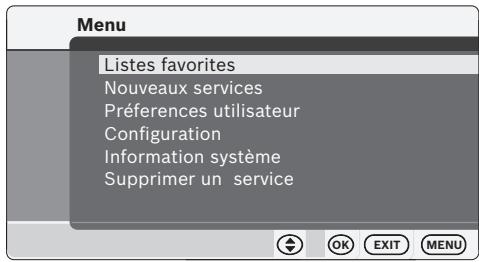

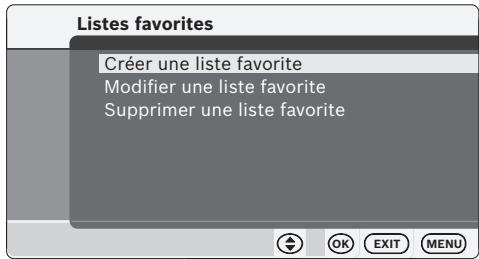

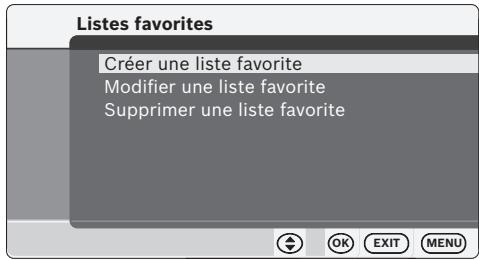

Créer la liste des favoris

1. Appuyez sur la touche Menu de la télécommande. ∨ Le menu s'affiche. Le curseur se trouve sur l'entrée Lists favorites.
2. Appuyez sur la touche OK. √ Le menu listes des favors apparait, l'entrée Créer une liste favorites est sélectionné.
3. Appuyez sur la touche OK. Le menu Créer liste des favoris apparait.
4. Appuyez sur la touche OK. Le nombre de la liste des favoris apparait sur la ligne supérieure.
5. Appuyez sur la touche OK jusqu'à ce que la liste des favoris apparaisse. Si quatre listes de favoris ont déjà été créées, sélectionnez la liste que vous souhaitez remplacer.
6. Appuyez sur la touche . Le curseur se déplace sur l'entrée TV/Radio.
7. Appuyez sur la touche ou pour choisir une liste de favors pour stations TV ou une liste de favors pour stations radio.
8. Appuyez sur la touche OK. √ La liste des favors est créée, toutes les stations de la liste actuelle des stations sont copiées dans la liste des favors et ne sont pas activées. Vous pouvez traiter ensuite directement la liste des favors. Reportez-vous pour cela à la section « Traiter la liste des favors »
9. Appuyez sur la touche Menu pour afficher à nouveau le menu. Appuyez à nouveau sur la touche pour quitter le menu.

Traiter la liste des favoris

Vous pouvez traiter à tout moment la liste des favoris en activant les stations à l'intérieur de la liste, en les désélectionnant de la liste et en modifiant la position des stations à l'intérieur de la liste. Si vous avez créé une nouvelle liste de favoris, cette liste sera affichée après la création. Dans ce cas, poursuivez au point 6.

1. Appuyez sur la touche Menu de la télécommande. √ Le menu s'affiche. Le curseur se trouve sur l'entrée Listes favorites.
2. Appuyez sur la touche OK. √ Le menu listes des favors apparait, l'entrée Créer une liste favorites est sélectionné.

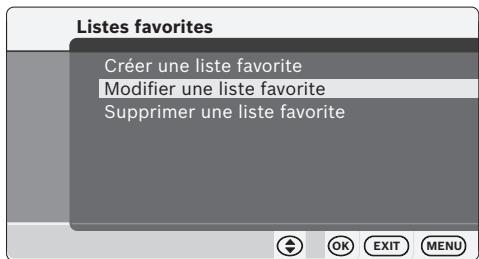

3. Appuyez sur la touche jusqu'à ce que Modifier une liste favorites soit sélectionné.
4. Appuyez sur la touche OK. √ La dernière liste des favorsis sélectionnée apparaît. Le nombre de la liste des favorsis apparaît sur la ligne supérieure.
5. Appuyez sur la touche PRF + ou PRF - pour afficher la liste des favorsis que vous souhaitez traiter.

Activer les stations dans la liste des favoris

1. Appuyez sur la touche ou jusqu'à ce que la station, que vous souhaitez activer dans la liste des favors, soit sélectionnée.
2. Appuyez sur la touche verte de la télécommande. La station est repérée par un point blanc et activée dans la liste des favoris.

Désactiver les stations à partir de la liste des favoris

1. Appuyez sur la touche ou jusqu'à ce que la station, que vous souhaitez désactiver dans la liste des favoris, soit sélectionnée.
2. Appuyez sur la touche verte de la télécommande.

La station est repérée par un point noir et désactivée dans la liste des favoris.

Activer/désactiver toutes les stations

Vous pouvez activer ou désactiver toutes les stations dans la liste des favoris.

1. Appuyez sur la touche bleue de la télécommande. Une sélection s'affiche.
2. Appuyez sur la touche verte pour sélectionner toutes les stations de la liste des favoris

ou 2. appuyez sur la touche rouge pour désactiver toutes les stations.

Trier la liste des favoris

1. Appuyez sur la touche ou jusqu'à ce que la station, que vous souhaitez déplacer dans la liste des favors, soit sélectionnée.
2. Appuyez sur la touche jaune de la télécommande.
3. Appuyez sur la touche verte de la télécommande.
4. Appuyez sur la touche OK.
5. Appuyez sur la touche ou jusqu'à ce que le curseur se trouve à l'endroit où vous souhaitez déplacer la station.
6. Appuyez sur la touche OK. La station est déplacée sur la nouvelle position dans la liste des favoris.

Quitter le traitement de la liste des favoris

Lorsque vous avez fini le traitement de la liste des favoris

1. Appuyez sur la touche Exit. Une demande de confirmation s'affiche.
2. Si vous souhaitez enregistrer les modifications, CHOISISSEZ Oui et appuyez sur la touche OK

1. Si vous ne souhaitez pas enregistrer les modifications, choisissez Non et appuyez sur la touche OK.
2. Appuyez sur la touche Menu pour afficher à nouveau le menu. Appuyez à nouveau sur cette touche pour quitter le menu.

Effacer la liste des favoris

Pour effacer une liste de favoris

1. Appuyez sur la touche Menu de la télécommande. Le menu s'affiche. Le curseur se trouve sur l'entrée Lists favorites.
2. Appuyez sur la touche OK. Le menu listes des favors apparait, l'entrée Lists favorites est sélectionnée.
3. Appuyez sur la touche jusqu'à ce que Supprimer une liste favorites soit sélectionné.
4. Appuyez sur la touche OK. Les listes de favorsis disponibles s'affichent.
5. Appuyez sur la touche OK jusqu'à ce que le curseur se trouve sur la liste des favoris que vous souhaitez effacer.
6. Appuyez sur la touche OK. Une demande de confirmation s'affiche.

1. Appuyez sur la touche OK pour effacer la liste des favorsis. Le menu liste des favors s'affiche à nouveau.
2. Appuyez sur la touche Menu pour afficher à nouveau le menu. Appuyez à nouveau sur cette touche pour quitter le menu.

Supprimer une liste favorites

Vous allez détruire une liste favorites. Valider pour confirmer.

EXIT

Affichage d'informations sur la station actuelle

Vous pouvez faire afficher des informations sur la station actuelle (dans la mesure où la station met ces informations à disposition). Vous pouvez régler la durée d'affichage de ces informations, reportez-vous à ce sujet à la section « Affichage d'informations » au chapitre « Configuration »

1. Appuyez sur la touche Info. √ La liste (liste TV ou liste des favoris), l'emplacement mémoire, le nom de la station, le nom de l'émission et la barre de défilement de l'émission en cours s'affichent.
2. Appuyez sur la touche Info une deuxième fois pour faire apparaitre d'autres informations sur l'émission en cours. Appuyez sur la touche pour afficher l'émission suivante. √ Les informations disparaisent une fois le temps prénéglé écoué. Si vous pouze mettre fin plus tout à l'affichage, appuyez sur la touche Exit.

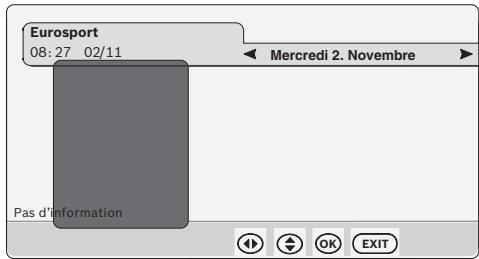

Guide électronique des programmes

Certaines stations mettent leur programme à disposition dans une liste qui est transmise avec le programme en cours. Ce guide électronique des programmes (EPG- Electronic Program Guide) peut être affiché sur l'écran raccordé. Vous êtes ainsi informés en permanence sur le programme journalier de la station sélectionnée. Avec certaines stations, le guide électronique des programmes est disponible sur plusieurs jours (jusqu'à une semaine).

1. Appuyez sur la touche EPG. Le guide des programmes s'affiche pour le jour actuel.
2. À l'aide des touches ou , déplacez le curseur pour défiler à l'intérieur de la liste et sélectionner une autre émission. √ La fenêtre Info à droite du programme journalier présente les informations relatives à l'émission sélectionnée.
3. Appuyez sur la touche ou pour afficher un autre jour.
4. Appuyez sur la touche Exit pour quitter le guide EPG.

Affichage du télétexte

Vous sous-pouce afficher le tétexte de la station actuelle (si la station supporte cette fonction) sur l'écran raccordé.

1. Appuyez sur la touche Text pour afficher le télétexte de la station en mode plein écran. Le télétexte s'affiche.
2. Pour entrer un numéro de page, appuyez sur les chiffres correspondants du clavier.
3. Appuyez sur la touche / pour sélectionner une page.
4. Appuyez une deuxième fois sur la touche Text pour afficher le télétexte en transparence.
5. Appuyez à nouveau sur la touche pour quitter l'affichage du télétexte.

Affichage du sous-titrage

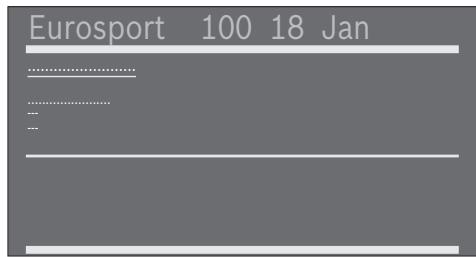

Certaines stations proposent un sous-titrage pour les malentendants durant leurs émissions.

1. Appuyez sur la touche Subtitle. √ Une sélection s'affiche. Si des sous-titrages sont disponibles pour l'émission, les langues disponibles apparaissent dans la sélection. Si aucun sous-titrage n'est disponible, « NO SUBTITLE » s'affiche.
2. Appuyez sur la touche ou pour CHOISIR LA langue souhaitée du sous-titrage.
3. Appuyez sur la touche OK. Le programme s'affiche avec le sous-titrage.

Fin de l'affichage du sous-titrage

Pour permettre la fin de l'affichage du sous-titrage

1. Appuyez sur la touche Subtitle. √ Une sélection s'affiche. Si les sous-titrages sont disponibles pour l'émission, les langues disponibles apparaissent dans la sélection. Si aucun sous-titrage n'est disponible, « NO SUBTITLE » s'affiche.
2. Appuyez sur la touche « ou « pour désir « NO SUBTITLE »
3. Appuyez sur la touche OK. Le programme s'affiche sans le sous-titrage.

Image figée

Vous sousvez « arrêter » la lecture d'un film et afficher une image figée. La lecture du son se poursuit pendant ce temps.

1. Appuyez sur la touche Pause. La lecture de l'image s'arrête.
2. Appuyez à nouveau sur la touche Pause pour poursuivre la lecture.

Modification de la configuration audio pendant la lecture

Vous pouvez modifier la langue de lecture et sélectionner le mode audio en cours de lecture. Parmi les modes audio, vous pouvez choisir entre Standard, Stereo, Mono, Mono droit et Mono gauche. La langue de lecture est proposée par la station et ne peut être modifiée que si la station propose d'autres langues.

Modifier la langue de lecture

1. Appuyez sur la touche Audio. Le menu Audio apparait, le curseur se trouve sur Langue audio.
2. Appuyez sur la touche ou pour modifier la langue de lecture.
3. Appuyez sur la touche Exit pour quitter le menu.

Modifier le mode audio

1. Appuyez sur la touche Audio. Le menu Audio apparaît, le curseur se trouve sur Langue audio.
2. Appuyez sur la touche pour déplacer le curseur sur Mode audio.
3. Appuyez sur la touche ou pour modifier le mode audio.
4. Appuyez sur la touche Exit pour quitter le menu.

Source externe

L'IVTV-05 dispose d'une entrée vidéo et d'une entrée audio stéréo sur lesquelles vous pouvez raccorder une source externe, par exemple un téléviseur analogique (reportez-vous pour cela à la notice de montage).

1. Appuyez sur la touche AV pour lire l'image et le son de la source externe sur les appareils raccordés à l'IVTV-05.
2. Appuyez à nouveau sur la touche AV pour relire l'image et le son depuis l'IVTV-05.

Mode radio

1. Appuyez sur la touche TV/Radio pour écouter les stations radio.
2. Les fonctions de commande pour la réception radio sont les mêmes qu'en réception TV.
3. Appuyez à nouveau sur la touche TV/Radio pour revenir aux stations TV.

Configuration

Yououpouzeprocederauxreglagesdebase del'IVTV-05a partir du menu.

Affichage de nouveaux canaux

Si de nouveaux canaux sont disponibles à l'intérieur des bouquets mémorisés dans la liste TV, ceux-ci apparaissent dans le menu Nouveaux services.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. À l'aide de la touche ▲ ou ∇, déplacez le curseur sur le point Nouveaux services du menu puis appuyez sur la touche OK. Les nouveaux canaux disponibles sont affichés.
3. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Supprimer des canaux

Pour supprimer des bouquets de programmes,

1. Appuyez sur la touche Menu de la télécommande.
2. Appuyez sur la touche jusqu'à ce que Supprimer canaux soit sélectionné.
3. Appuyez sur la touche OK. Les canaux disponibles sont affichés.
4. Appuyez sur la touche OK jusqu'à ce que le curseur se trouve sur le réseau d'émetteurs que vous souhaitez supprimer.
5. Confirmez avec OK. Des sélections multiples sont également possibles.
6. Appuyez sur la touche Menu.
7. Appuyez sur la touche Oui ou Non. Après Oui, il s'ensuit la suppression et le retour au menu. Avec Non, la sélection doit de nouveau être annulée avec OK.
8. Appuyez 2x sur la touche Menu.

Réglage de la langue du menu

Pour l'affichage des menus, vous pouvez choisir entre les langues allemand, espagnol, anglais et français.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. À l'aide de la touche ▲ ou ∇, déplacez le CURSEUR sur le point Préférences utilisateur du menu puis appuyez sur la touche OK. Le menu configuration utilisateur apparait, l'entrée Langages est sélectionnée.
3. Appuyez sur la touche OK. Le menu langues apparait, l'entrée Langues est sélectionnée.
4. Appuyez sur la touche OK jusqu'à ce que la langue souhaitée apparaisse.
5. Appuyez sur la touche OK. √ La langue est chargée et le menu Préférences utilisateur apparait à l'écran.
6. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

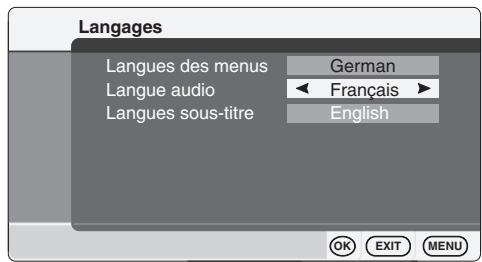

Réglage de la langue audio

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. À l'aide de la touche ou , déplacez le curseur sur le point Préférences utilisées du menu puis appuyez sur la touche OK. Le menu Préférences utilisées apparait, l'entrée Langues est sélectionnée.
3. Appuyez sur la touche OK. Le menu langues apparait, l'entrée Langue des menus est sélectionnée.
4. À l'aide de la touche △, décalez le curseur sur le point Langue audio du menu.
5. Appuyez sur la touche OK jusqu'à ce que la langue souhaitée apparaisse.
6. Appuyez sur la touche OK. La langue est chargée et le menu Préférences utilisée apparait à l'écran.
7. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Réglage de la langue du sous-titrage

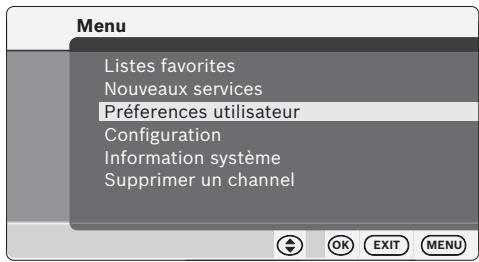

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.

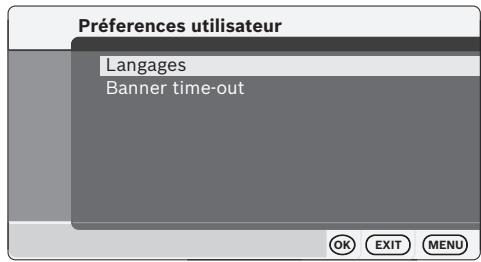

2. À l'aide de la touche ou , déplacez le curseur sur le point Préférences utilisateur du menu puis appuyez sur la touche OK. Le menu Préférences utilisateur apparaît, l'entrée Langages est sélectionné.
3. Appuyez sur la touche OK. Le menu langues apparaît, l'entrée Langues des menus est sélectionnée.
4. À l'aide de la touche , déplacez le curseur sur le point Langues sous-titre du menu puis appuyez sur la touche OK.
5. Appuyez sur la touche OK jusqu'à ce que la langue souhaitée apparaisse.
6. Appuyez sur la touche OK. La langue est chargée et le menu Préférences utiliser apparait à l'écran.
7. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Affichage d'informations

Vous pouvez régler la durée d'affichage des informations relatives au programme, que vous pouvez appeler avec la touche Info, entre trois et dix secondes.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche ou , déplacez le curseur sur le point Préférences utilisateur du menu puis appuyez sur la touche OK. Le menu Préférences utilisateur apparait, l'entrée Langues est sélectionnée.
3. A l'aide de la touche , déplacez le curseur sur le point Banner time-out du menu puis appuyez sur la touche OK. Le menu Affichage Info apparait.
4. Appuyez sur la touche OK jusqu'à ce que la durée souhaitée soit affichée.
5. Appuyez sur la touche OK. Le menu Préferences s'affiche à nouveau.
6. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Réglages TV

Le menu Réglages TV vous permet de régler le format d'image de l'écran raccordé, la norme TV utilisée et le signal audio TV.

Régler le format d'image

Voussoupiezchoisir pourle formatd'imagede l'écran raccordéparmi les configu-rations4:3Letterbox,4:3PanScan et16:9. Procedeza ce réglage en fonction de l'écran raccordé, carsinondeserreursd'représentationpeuventapparaître.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Configuration apparait.
3. A l'aide de la touche , déplacez le curseur sur le point Configuration TV du menu puis appuyez sur la touche OK. Le menu Configuration TV apparait, le point Format TV est sélectionne.
4. Appuyez sur la touche OK jusqu'à ce que le format d'image souhaité apparaisse.
5. Appuyez sur la touche OK. Le menu Configuration s'affiche à nouveau.
6. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Régler la norme TV

Appuyez sur la touche Menu de la télécommande pour choisir entre les configurations PAL/SECAM et NTSC pour régler la norme TV de l'écran raccordé. Procédez à ce réglage en fonction de l'écran raccordé, car sinon des erreurs de représentation peuvent apparaître.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Configuration apparait.
3. A l'aide de la touche , décalez le curseur sur le point Configuration TV du menu puis appuyez sur la touche OK. Le menu Configuration TV apparait, le point Format TV est sélectionne.

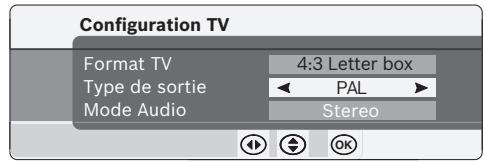

4. A l'aide de la touche , décalez le curseur sur le point Type de sortie du menu.
5. Appuyez sur la touche OK jusqu'à ce que la norme TV souhaitée apparaisse.
6. Appuyez sur la touche OK. Le menu Configuration s'affiche à nouveau.
7. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Régler le signal audio TV

Vous pouvez choisir si l'IVTV-05 doit diffuser le signal audio en mono ou en stéréo.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.

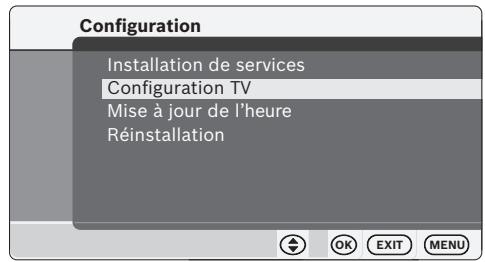

2. A l'aide de la touche , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Configuration apparait.
3. A l'aide de la touche , décalez le curseur sur le point Configuration TV du menu puis appuyez sur la touche OK. Le menu Configuration TV apparait, le point Format TV est sélectionne.
4. A l'aide de la touche , décalez le curseur sur le point Mode Audio du menu.
5. Appuyez sur la touche OK jusqu'à ce que le signal audio souhaité apparaisse.
6. Appuyez sur la touche OK. Le menu Configuration s'affiche à nouveau.
7. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

Affichage du réglage de l'heure

L'IVTV-05 reçoit l'heure et la date des stations reçues. La date actuelle et la durée apparaissent sur l'afficheur.

Si vous heures locale diffère de l'heure de la station, il est possible de régler le décalage horaire dans le menu.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Configuration apparait.
3. A l'aide de la touche , déplacez le curseur sur le point Mise à jour de l'horloge du menu puis appuyez sur la touche OK. La date actuelle et la durée apparaissent sur l'afficheur.
4. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

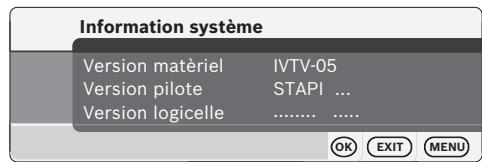

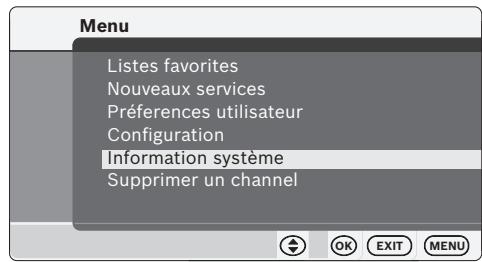

Affichage des informations système

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. À l'aide de la touche ou , déplacez le curseur sur le point Information système du menu puis appuyez sur la touche OK. Les informations système s'affichent.
3. Appuyez sur la touche Menu pour revenir au menu. Appuyez à nouveau sur la touche pour quitter le menu.

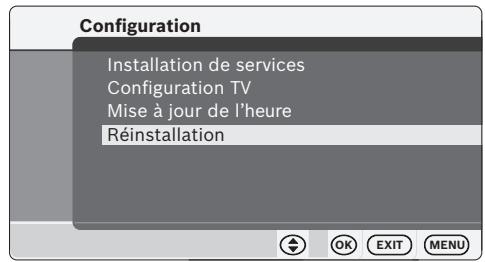

Réinitialisation de l'appareil

Vous pouvez réinitialiser l'appareil à son état d'origine. Toutes les listes des stations et des favoris ainsi que toutes les configurations personnelles seront alors effacées.

1. Appuyez sur la touche Menu de la télécommande. Le menu de l'IVTV-05 apparait.
2. A l'aide de la touche ou , déplacez le curseur sur le point Configuration du menu puis appuyez sur la touche OK. Le menu Réglage apparait.
3. A l'aide de la touche , déplacez le curseur sur le point Réinstallation du menu puis appuyez sur la touche OK. Une demande de confirmation s'affiche.
4. Appuyez sur la touche OK si vous souhaitez juste réinitialiser l'appareil

1. appuyez sur la touche Exit pour ne pas réinitialiser l'appareil. √ Si vous avez appuyé sur la touche OK, toutes les configurations sont effacées et l'appareil s'éteint. √ Si vous avez appuyé sur la touche Exit, le menu Réglage réapparaît.

Tuner TV pour dvb-t

• Standards TV : DVB-T ETSI EN 300 744
• Gammes de réception VHF III (174-230 MHz), UHF IV/V (470-862 MHz)
• Télétexte 1000 pages de télétexte mémorisées Journal électronique des programmes par station (EPG) Sous-titrage
• LCN (Logical Channel Numbers). Tri automatique des chaînes dans la liste TV. Fonction du prestataire de services TV. Space Diversity (tuner double)
• Recherche des stations automatique/manuelle
• Liste des stations 200 emplacements mémoires programmes 4 listes de favors Inversion TV/Radio 1 sortie audio RCA (stéréo) 1 sortie vidéo RCA 1 entrée audio RCA (stéréo reproduction) 1 entrée vidéo RCA
• Format vidéo Composite Video (PAL/NTSC/SECAM)
• Format d'image 4:3, 16:9 Sensibilité TV 23 dBuV à 100 dBuV

Sous réserve de modifications!

• Video S/N 65 dB Audio S/N 70 dB
• Bande passante du canal numérique 7 MHz VHF, 8 MHz UHF Modulation COFDM 2k, 8k FFT
• Mapping QPSK, 16-/64-QAM
• Intervalle de protection 1/4, 1/8, 1/16, 1/32
• FEC 1/2, 2/3, 3/4, 5/6, 7/8
• Modes audio Mono/Stéréo reproduction/Dual Sound 2 entrées d'antenne Impédance d'antenne 75 Ohm
• Tension de service 12 V / 24 V
• Consommation maximale 1 A
• Fusible 2 A
• Plage de température en fonctionnement 0° - 60°
• Plage de température au stockage -40° à -85°
• Dimensions (LxHxP) 260 × 165 × 40 ~mm
• Poids 1,35 kg
• Antenne passive comprise dans la fourniture
• Télécommande comprise dans la fourniture

Country:		Phone:	Fax:
Germany	(D)	0180-5000225	05121-49 4002
Austria	(A)	01-610 390	01-610 393 91
Belgium	(B)	02-525 5454	02-525 5263
Denmark	(DK)	44 898 360	44-898 644
Finland	(FIN)	09-435 991	09-435 99236
France	(F)	01-4010 7007	01-4010 7320
Great Britain	(GB)	01-89583 8880	01-89583 8394
Greece	(GR)	210 57 85 350	210 57 69 473
Ireland	(IRL)	01-4149400	01-4598830
Italy	(I)	02-369 6331	02-369 6464
Luxembourg	(L)	40 4078	40 2085
Netherlands	(NL)	023-565 6348	023-565 6331
Norway	(N)	66-817 000	66-817 157
Portugal	(P)	01-2185 00144	01-2185 11111
Spain	(E)	902-120234	916-467952
Sweden	(S)	08-7501500	08-7501810
Switzerland	(CH)	01-8471644	01-8471650
Czech. Rep.	(CZ)	02-6130 0441	02-6130 0514
Hungary	(H)	01-333 9575	01-324 8756
Poland	(PL)	0800-118922	022-8771260
Turkey	(TR)	0212-3350677	0212-3460040
USA	(USA)	800-2662528	708-865-5296
Brasil (Mercosur)	(BR)	[phone]	[phone]
Malaysia (Asia Pacific)	(MAL)	[phone]	[phone]
