| Type de produit | Tuner TV |
| Marque | BLAUPUNKT |
| Modèle | IVTV-01 |
| Dimensions (L x H x P) | 182 x 27,4 x 134 mm |
| Poids | 640 g |
| Tension d'alimentation | 10 V à 16 V |
| Consommation en service | 1 A (mode TV), 0,76 A (mode AV) |
| Consommation au repos | < 1 mA |
| Système TV supporté | PAL/BG |
| Plage de canaux TV | Canaux 2 à 69 |
| Plage de canaux CATV | Canaux 1 à 57 |
| Entrées AV | 2 x AV cinch |
| Sortie AV | 1 x AV cinch |
| Température de fonctionnement | 0°C à +60°C |
| Température de stockage | -20°C à +70°C |
| Impédance vidéo | 75 ohms |
| Impédance audio | 620 ohms |
| Circuit protecteur | Active le mode TV uniquement si le frein à main est serré |
| Antenne diversity | Intégrée pour une réception mobile optimale |
| Accessoires inclus | Câble infrarouge, câble AV, câble électrique, câble de protection, télécommande avec pile, mode d'emploi |
| Télécommande | Oui, avec pile fournie |
| Garantie constructeur | Valable dans l'Union Européenne, sous réserve des conditions |
FOIRE AUX QUESTIONS - IVTV-01 TV TUNER BLAUPUNKT
Questions des utilisateurs sur IVTV-01 TV TUNER BLAUPUNKT
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Tuner TV au format PDF gratuitement ! Retrouvez votre notice IVTV-01 TV TUNER - BLAUPUNKT et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil IVTV-01 TV TUNER de la marque BLAUPUNKT.
MODE D'EMPLOI IVTV-01 TV TUNER BLAUPUNKT
Consignes de sécurité 27 Remarques Installation et Fonctionnement 28 Branchement du tuner 28 Télécommande 30 Fonctions 31 Allumer le tunes TV 31 Eteindre letuner TV 31 SLECTIONNER les modes TV/CATV/AV1/AV2 31 Programmation du canal TV/CATV.. 32 Detection du signal d'entrée 32 Selection des canaux 32 Sortie AV 33 Connexions possibles 33 Installation 34 Système d'antenne Diversity 34 Circuit protecteur 36 Accessoires 37 a r c t e r i s t i q u e s t e n c i q u e s... 37

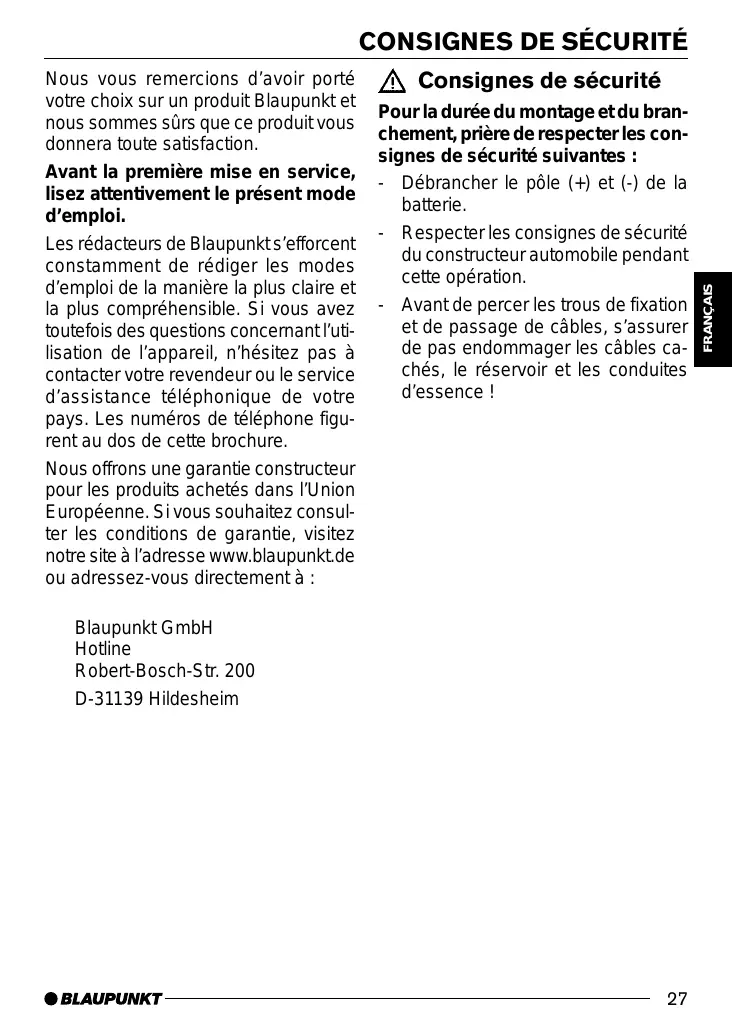

Nous vous remercions d'avoir porté votre choix sur un produit Blaupunkt et nous sommes sûrs que ce produit vous donnera toute satisfaction.
Avant la première mise en service, lisez attentivement le présent mode d'emploi.
Les réducteurs de Blaupunkt s'efforcent constamment de rédiger les modes d'emploi de la manière la plus claire et la plus comprehensible. Si vous avez des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numéros de téléphone figurent au dos de cette brochure.
Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne. Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adressez-vous directement à :
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Consignes de sécurité
Pour la durée du montage et du branchement, prière de respecter les consignes de sécurité suivantes :
- Débrancher le pôle (+) et (-) de la batterie.
- Respecter les consignes de sécurité du constructeur automobile pendant cette opération.
- Avant de percer les trous de fixation et de passage de câbles, s'assurer de ne pas endommager les câbles cachés, le réservoir et les conduites d'essence!
Branchement du tuner
- Installer d'abord le tuner à un endroit ajustat. S'assurer que l'appareil soit bien fixé et ne soit pas exposé à l'humidité ni à la saleté. Les cables de raccordement doivent être posés de façon à ce que les passagers du véhicule ne puissent pas y rester accrochés et les arracher involontairement.
- Faire attention à ce que le tuner ne soit pas exposé directement aux sources de chaleur (chauffage, rayons du soleil par ex.) pour éviter toute perturbation éventuelle du fonctionnement due aux températures trop élevées.
- Effectuer toutes les connexions audio, vidéo et électriques du tuner (voir schéma de branchement à la page suivante) nécessaires à l'installation du système. Faire attention en positionnant le capteur infrarouge qu'il n'y ait aucun obstacle entre le capteur et l'emplacement habituel de la télécommande qui risquerait de perturber la transmission du signal.

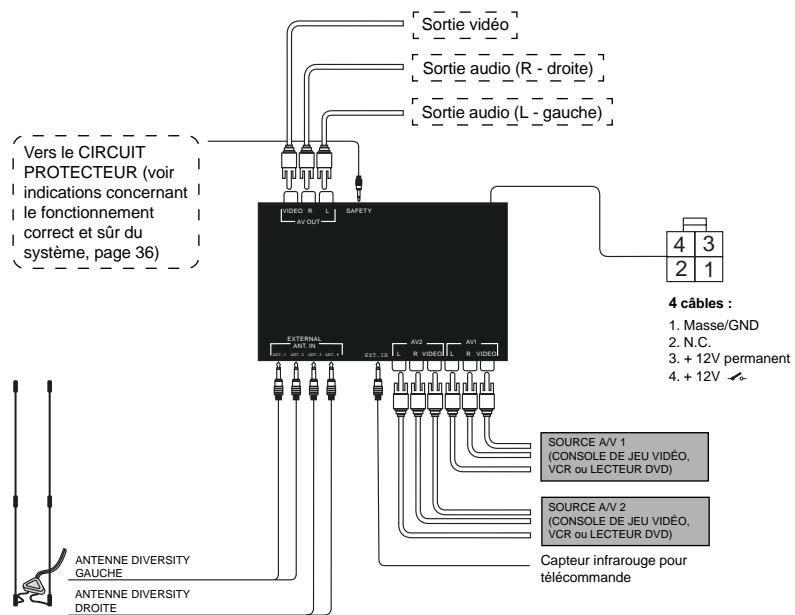

La figure suivante montre toutes les connexions possibles du tuner. Votre système embarqué ne doit pas forcément correspondre.

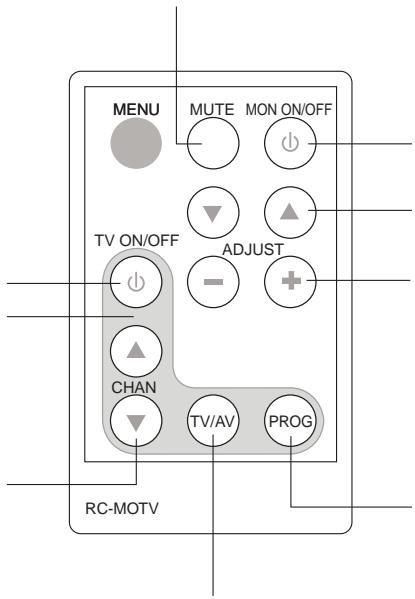

Télécommande
MUTE (coupure du son)
Presser cette touche pour couper le son du système d'écran.
Allumer la télévision.
Groupe de touches TV.
Touches de sélection de programme
Presser l'une de ces touches pour basculer sur le canal TV.
Marche/Arrét Écran
Allumer l'écran.
Sélectionner les fonctions OSD.
Réglage du volume du haut-parleur de l'écran.
Programmation automatique
Presser cette touche pour balayer toutes les stations disponibles et les mémoriser.
Av/tv
Ce bouton permet de sélectionner les entrées audio et vidéo disponibles et/ou les canaux TV.
Fonctions
La télécommande fournie sert à commander le tuner TV IVTV-01 et l'écran spécial-toit IVMR-7001.
La partie encadrée de la télécommande est destinée au tuner TV.
Allumer le tuner TV
Pour allumer le tuner TV, presser la touche TV ON/OFF.
Eteindre le tuner TV
Pour éteindre le tuner TV, presser de nouveau la touche TV ON/OFF.
Sélectionner les modes TV/ catv/av1/av2
La touche TV/AV permet de permuter entre les options de canal ou d'entrée TV, CATV, AV1 et AV2.
| Système | TV | Câble TV (CATV) |
| PAL/BG | Canaux TV câble 2 - 69 | Canaux TV câble 1 - 57 |
| Entrée | Description |
| AV1 | Entrée audio/vidéo externe 1 |
| AV2 | Entrée audio/vidéo externe 2 |
Programmation du canal tv/catv
La touche PROG permet de mémoriser des canaux pour CATV ou la gamme VHF/UHF. Quand vous pressez la touche PROG, le tuner parcourt les canaux et mémorise ceux qu'il capte. Pendant la programmation automatique, l'état « AUTO » apparait en bas à gauche de l'écran.
Le système mémorise les canaux TV et CATV à différents emplacements de la mémoire.
Cette fonction n'est possible qu'en mode TV ou CATV.
Pour annuler la programmation automatique, presser la touche CHANNEL. Il est recommandé en général de NE PAS interrompre la programmation automatique; sinon,
les canaux risquent de ne pas être tous mémorisés.
Détection du signal d'entrée
Le système tuner détecte automatiquement quand un signal est capté ou quand un signal ne peut être capté dans chaque mode d'entrée de signal. Si le signal n'est pas détecté, l'info « No Signal » (pas de signal) apparait. Une info apparait immédiatement à la réception d'un signal.
Sélection des canaux
Les deux touches CHANNEL / permettent de choisir un canal. Elles permettent aussi de permuter entre les canaux programmés quand ces derniers ont été mémorisés au cours de la programmation automatique. Pressez l'une des touches pour parcourir progressivement les canaux programmés.

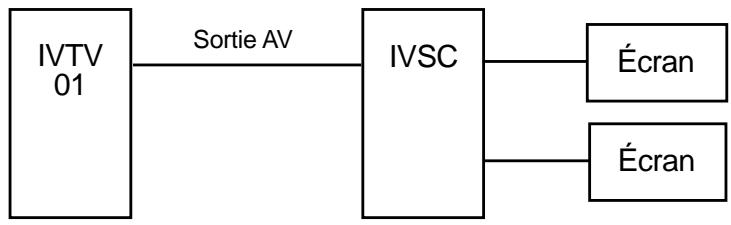

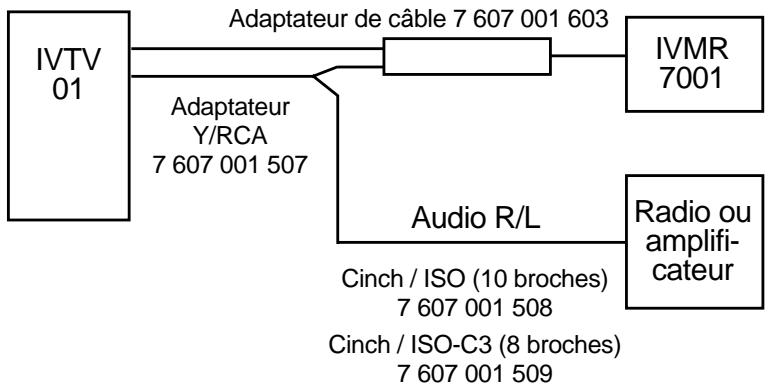

Sortie AV
Cette possibilité de connexion est utilisée pour transmettre directement le signal audio à l'autoradio. À cette fin, l'autoradio doit proposer une entrée AUX. La sortie video sert à connecter des écrans video supplémentaires et ne transmet que le signal video.
Connexions possibles
Système d'antenne diversity
Le système d'antenne Diversity intégré au tuner a été élaboré spécialement pour les utilisations mobiles et assure une réception optimale du signal.
A. installation
Enlever la protection du pied d'antenne et coller l'antenne à l'endroit prévu exempt de poussières et de graisses.
B. Réglage de l'orientation
Pour bénéficier d'une réception de qualité optimale, orienter l'antenne de sorte qu'une tige soit à l'horizontal et l'autre à la verticale.

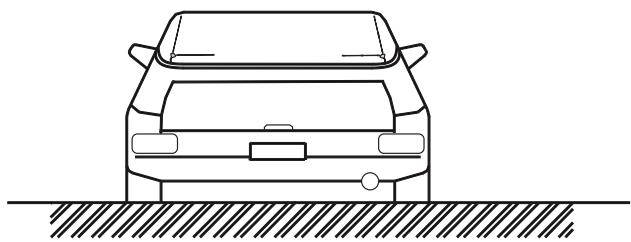

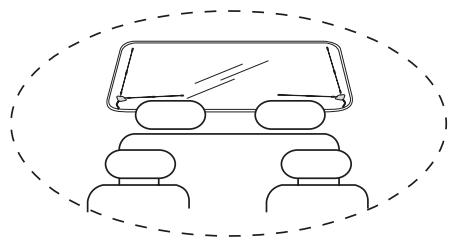

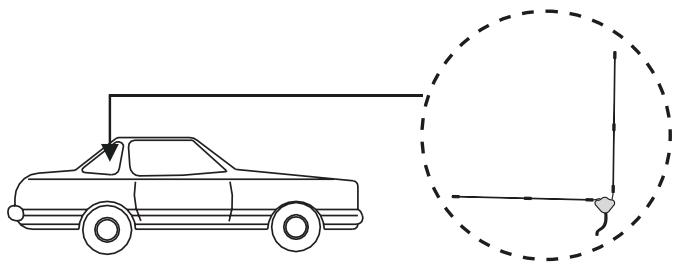

C. consignes de montage
- Installation sur la lunette arrêté
- Installation sur la lunette arrêt
Installation sur la vitre latérale
- Fixation de l'antenne
Les bandes adhésives fournies pour l'antenne atteignent leur adhérence optimale qu'au bout de 24 heures environ. Ne pas réutiliser les bandes adhésives une fois décollées de la vitre. Pour le remontage, il est possible de réutiliser la bande adhésive de remplacement fournie en la découvrant en fonction au moyen d'un ciseau.

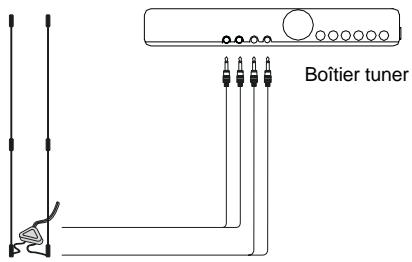

- Raccordement de l'antenne au boîtier tuner

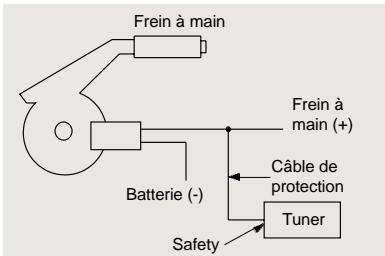

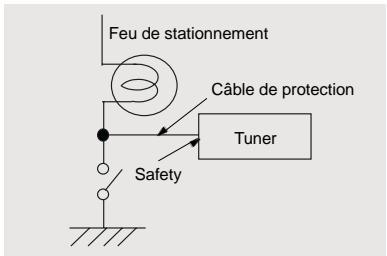

Circuit protecteur
Le module tuner a été équipé d'un circuit protecteur afin d'assurer un fonctionnement TV optimal. Les composantes d'accessoires fournies contiennent un câble de protection spécial. Le système de sécurité étant correctement installé, le mode TV ne peut être activé que quand le frein à main est tiré. Les schémas ci-dessous donnent des informations sur l'skeleton du système. Si vous avez besoin d'une aide supplémentaire, n'hésitez pas à contacter votre revendeur.
| Sélection TV/AV | Fonction du circuit proteeur | |
| Voiture roule | Voiture immobilisée | |
| TV-IN | Écran « arrêt » | Écran « marche » |
| AV-IN | Écran « arrêt » | Écran « marche » |
Accessoires
| Câble infrarouge | 1 |
| Câble AV | |
| Câble électrique | |
| Câble de protection | |
| Télécommande (pile fournie) | |
| Mode d'emploi |
Caractéristiques techniques
| Entrée AV | 2 x AV cinch |
| Sortie AV | 1 x AV cinch |
| Canal TV | Voir page 31 |
| Dimensions (L x H x P) | 182 x 27,4 x 134 mm |
| Poids | 640 g |
| Système pris en charge | PAL/BG |
| Coupe circuit enrobé de verre | 3 ampères |
| Température de service | 0°C à +60°C |
| Température de stockage | -20°C à +70°C |
| Tension de service | 10 V à 16 V |
| Consommation en service | 1 A (mode TV), 0,76 A (mode AV) |
| Consommation au repos | < 1 mA |
| Impédance entrée/sorting video | 75 ohms |
| Impédance entrée/sorting audio | 620 ohms |
| Amplification entrée/sorting video | 0 dB / 75 ohms |
| Amplification entrée/sorting audio | 0 dB / sans charge |
Sous réserve de modifications!
