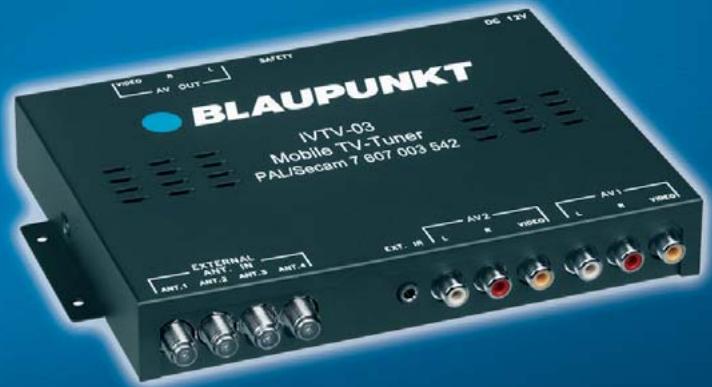

MODE D'EMPLOI IVTV-03 PAL-MULTI BLAUPUNKT
Notice d'emploi et de montage
http://www.blaupunkt.com

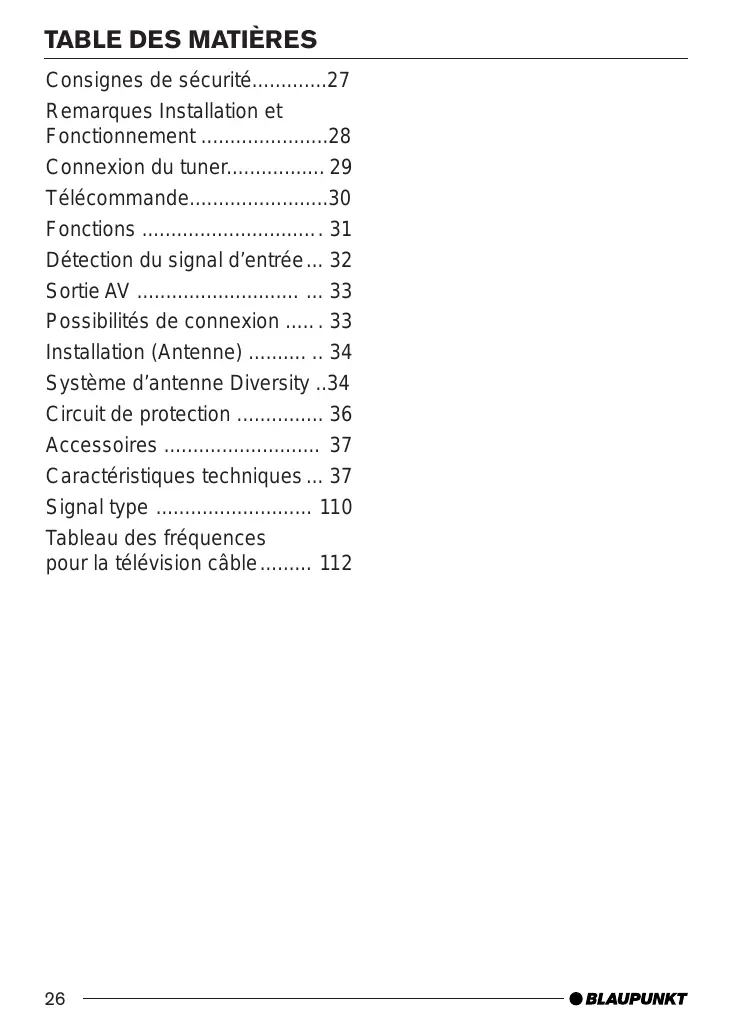

TABLE DES MATIÈRES
Consignes de sécurité. 27
Remarques Installation et
Fonctionnement 28
Connexion du tuner. 29
Télécommande. 30
Fonctions 31
Détction du signal d'entrée... 32
Sortie AV 33
Possibilities de connexion .... 33
Installation (Antenne) 34
Système d'antenne Diversity ..34
Circuit de protection 36
Accessoires 37
a r c t a r i s t i q u e s t e c h i n q u e s . . . 37
Signal type 110
Tableau des fréquences
pour la télévision cable 112
Nous vous remercions d'avoir porté votrechoix sur un produit Blaupunkt et nous sommes surs que ce produit vous donna sera toute satisfaction.
Avant la première mise en service, lisez attentivement leprésent mode d'emploi.
Les réducteurs de Blaupunkt s'efforcant constamment de rédigier les modes d'emploi de la manière la plus claire et la plus comprehensible. Si vous avez toutefois des questions concernant l'utilisation de l'appareil, n'hésitez pas à contacter votre revendeur ou le service d'assistance téléphonique de votre pays. Les numérodes de téléphone figurent au dos de cette brochure.
Nous offrons une garantie constructeur pour les produits achetés dans l'Union Européenne. Si vous souhaitez consulter les conditions de garantie, visitez notre site à l'adresse www.blaupunkt.de ou adresse-vous directement à :
Blaupunkt GmbH
Hotline
Robert-Bosch-Str. 200
D-31139 Hildesheim
Consignes de sécurité
Pour la durée du montage et du branchement, priere de respecter les consignes de sécurité suivantes :
- Débrancher le pôle (+) et (-) de la batterie.
- Respecter les consignes de sécurité du constructeur automobile pendant cette opération.
- Avant de percer les trous de fixation et de passage de cables, s'assurer de pas endommager les cables cachés, le réservoir et les conduites d'essence!
Remarques Installation et Fonctionnement
Branchement du tuner
- Installer d'abord le tuner à un endroit ajustat. S'assurer que l'appareil soit bien fixé et ne soit pas exposé à l'humidité ni à la saleté. Les cables de raccordement doivent être posés de façon à ce que les passagers du vehicule ne puissant pas y rester accrochés et les arracher involontairrement.
- Faire attention à ce que le tuner ne soit pas exposé directement aux sources de chaleur (chauffage, rayons du soleil par ex.) pour éviter toute perturbation eventuelle du fonctionnement due aux températures tropées.
- Effectuer toutes les connexions audio, video et electriques du tuner (voir schéma de branchement à la page suivante) nécessaires à l'installation du système. Faire attention en positionnant le capteur infrarouge qu'il n'y ait aucun obstacle entre le capteur et l'emplacement habitual de la télécommande qui risquerait de perturber la transmission du signal.
Note :
La figure suivante montre toutes les connexions possibles du tuner. Voitre système embarqué ne doit pasforcément correspondre.

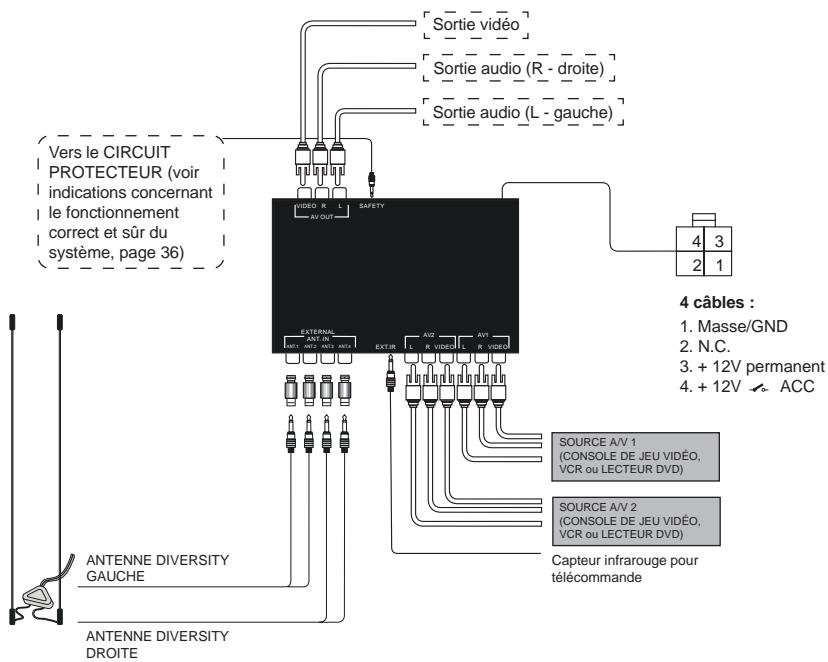

Connexion du tuner

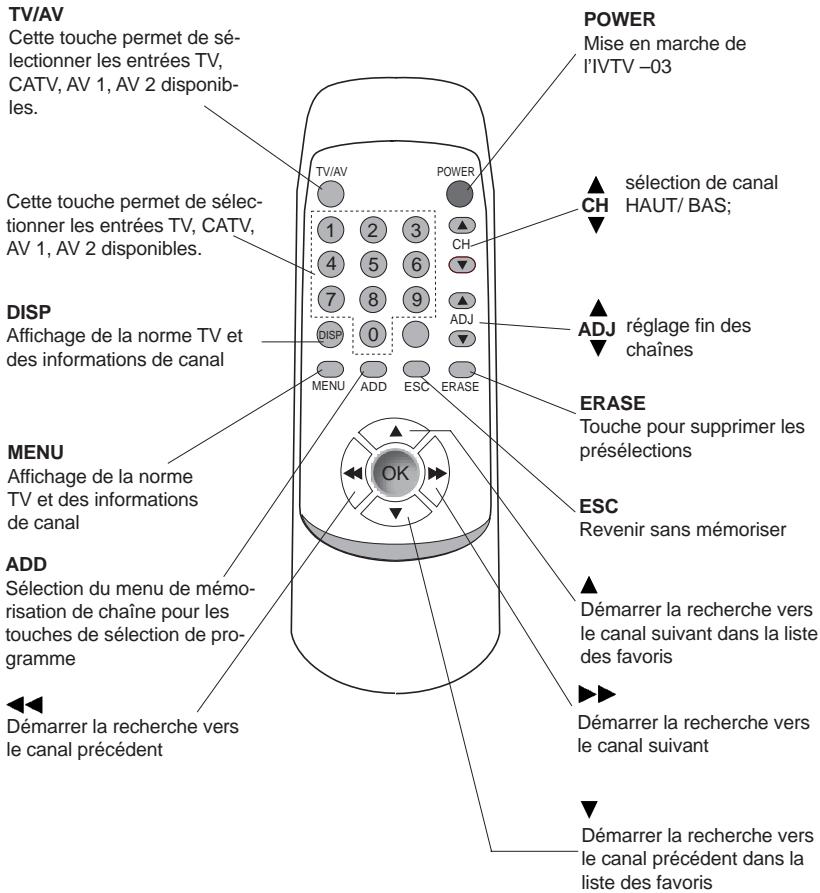

Télécommande
Fonctions
POWER
Pourmettre en marche le tuner TV, appuyer sur POWER.
PourmettreletunerTVhorscircuit, appuyerde nouveau sur la touchePOWER.
TV/AV
La touche TV/AV permet de passer entre les options de canal et d'entrée TV, CATV, AV1 et AV2.
CH▲
Recherche de canaux Presser une fois pour passer au canal suivant supérieur
Recherche de canaux Presser une fois pour passer au canal suivant inférieur
ADJ▲
La symtonisation des chaînes > effectue un nouvel ajustement.
Cette fonction est nécessaire quand la chaîne recherche est en dehors de la grille de fréquences standard.
ERASE
Touche de suppression des présélections
Selectionner la presélection avec > appuyer sur la touche ERASE et valider avec OK.
ESC
Revenir au menu sans mémoriser ou en appuyant sur la touche Erase.
ADD
Sélection du menu de mémorisation de chaînes pour les touches de sélection de programmes
Sélectionner le canal, appuyer sur la touche ADD, taper les chiffres de la pré-sélection et valider avec OK.
MENU
Sélection du menu de la région >, appuyer brièvement sur la touche menu sélectionner la région avec PRG ▲▼ et valider avec OK
Selection: PAL B/G, B/H, I, D/K, OFF; SECAM L, L', DK, BG
DISP
Affichage de la norme TV et des informations de canal
Touches de sélection de canal 0 - 9
Touches de sélection de programme pour les+favoris mémorisés.15 préselections sont disponibles au total (01-15).
PRG ▲
Recherche de canal Haut/Bas de favors mémorisés.
#
Recherche de canal Haut/Bas
OK
Touch de validation pour les menus.
Détection du signal d'entrée
Le système tuner detecte automatiquement quand un signal est capté ou quand un signal ne peut être capté dans chaque mode d'entrée de signal. Si le signal n'est pas detecté, l'info « No Signal » (pas de signal) apparait. Une info apparait immédiatement à la réception d'un signal.
| Système | TV | Câble TV (CATV) | ||
| PAL B/G | Canaux TV | 2 ~ 69 | Canaux TV câble | 1 ~ 57 |
| PAL B/H | Canaux TV | 2 ~ 69 | Canaux TV câble | 1 ~ 57 |
| PAL I | Canaux TV | 12 ~ 69 | Canaux TV câble | 1 ~ 44 |
| PAL D/K | Canaux TV | 1 ~ 57 | Canaux TV câble | 1 ~ 63 |
| PAL AUS | Canaux TV | 00 ~ 69 | Canaux TV câble | |
| SECAM L | Canaux TV | 21 ~ 61 | Canaux TV câble | 2 ~ 40 |
| SECAM L' | Canaux TV | 1 ~ 10 | Canaux TV câble | 2 ~ 40 |
| SECAM DK | Canaux TV | 21 - 60 | Canaux TV câble | 1 |
| SECAM BG | Canaux TV | 02 - 61 | Canaux TV câble | 2 |
| Entrée | Description | |||
| AV1 | Entrée audio/vidéo externe 1 | |||
| AV2 | Entrée audio/vidéo externe 2 | |||

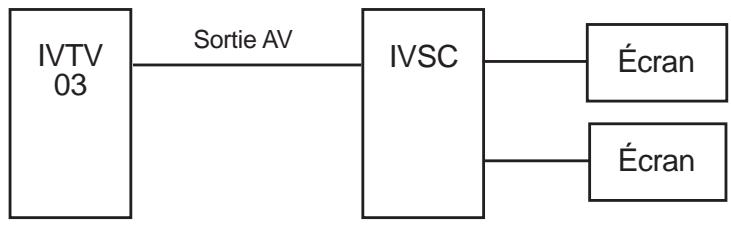

Sortie AV
Cette possibilité de connexion est utilisé pour transmettre directement le signal audio à l'autoradio. À cette fin, l'autoradio doit proposer uneentrée AUX. La sortie video sert à connecter des écrans video supplémentaires et ne transmet que le signal video.

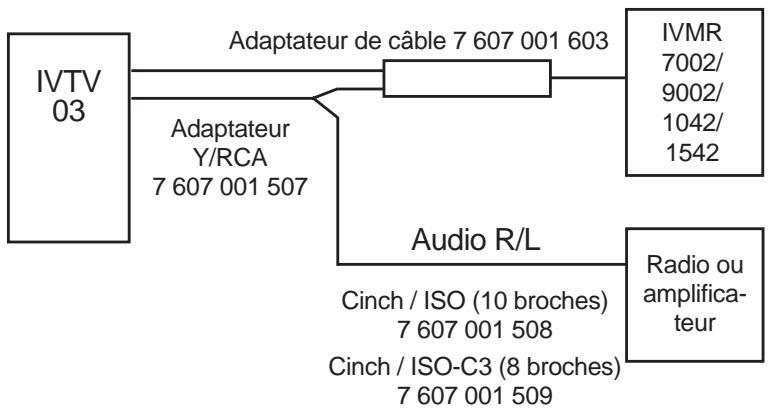

Connexions possibles
Installation
Système d'antenne Diversity
Le système d'antenne Diversity intégré au tuner a été élaboré spécialement pour les utilisations mobiles et assure une réception optimale du signal.
a. Installation
Enlever la protection du pied d'antenne et coller l'antenne à l'endroit prévu exempt de poussières et deGRAisses.
b. Réglage de l'orientation
Pour bénéficier d'une réception de qualité optimale, orienter l'antenne de sorte qu'une tige soit à l'horizontal et l'autre à la verticale.

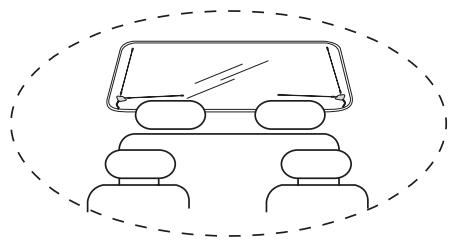

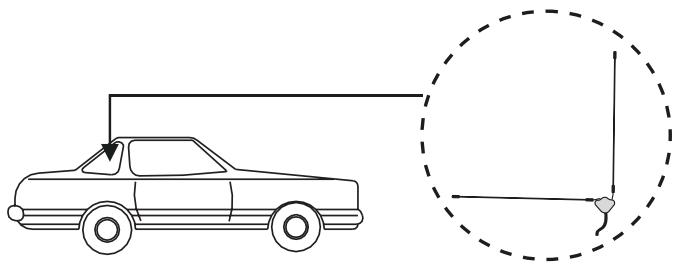

c. Consignes de montage

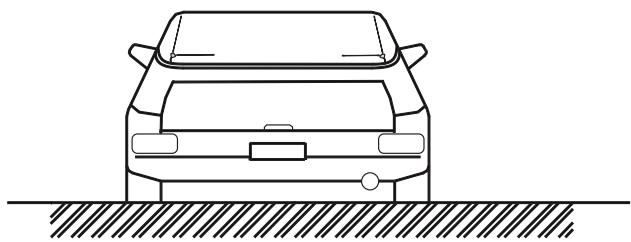

- Installation sur la lunette arrête
- Installation sur la lunette arrête
- Installation sur la vitre laterale

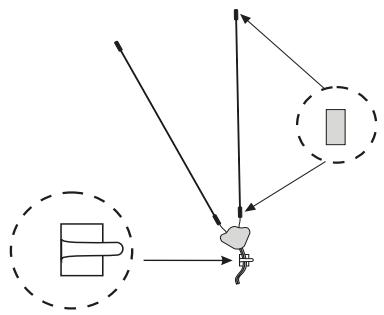

- Fixation de l'antenne
Les bandes adhéSES fournies pour l'antenneatteignent leur adhérence optimale qu'au bout de 24 heures environ. Ne pas réutiliser les bandes adhéSES une fois décollées de la vitre. Pour le remontage, il est possible de réutiliser la bande adhéSIVE de remplacement fournie en la découvert en fonction au moyen d'un ciseau.

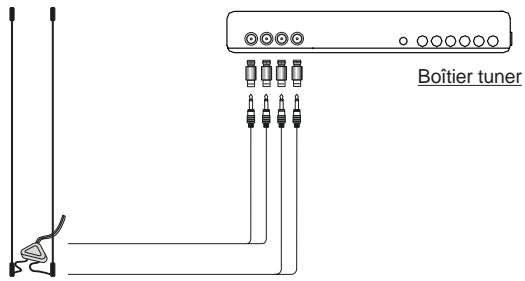

- Raccordement de l'antenne au boitier tuner

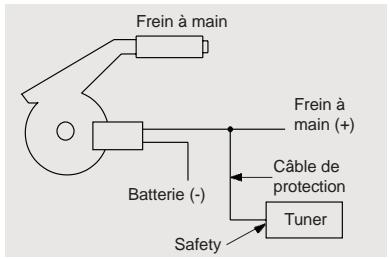

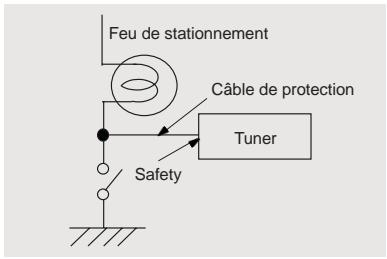

Circuit protecteur
Le module tuner a été équipé d'un circuit protecteur afin d'assurer un fonctionnement TV optimal. Les composantes d'accessoires fournies contiennent un cable de protection spécial. Le système de sécurité étant correctement installé, le mode TV ne peut être activé que quand le frein à main est tiré. Les schémas ci-dessous donnent des informations sur l'skeleton du système. Si vous avez besoin d'une aide supplémentaire, n'hésitez pas à contacter votre revendeur.
| Sélection TV/AV | Fonction du circuit proteeur | |
| Voiture roule | Voiture immobilisée | |
| TV-IN | Écran « arrêt » | Écran « marche » |
| AV-IN | Écran « arrêt » | Écran « marche » |
Accessoires
| Câble infrarouge | 1 |
| Câble AV | |
| Câble électrique | |
| Câble de protection | |
| Télécommande (pile fournie) | |
| Mode d'emploi | |
| Antenne | |
| Adaptateur | 4 |
\section*{Caracteristiques techniques}
| Entrée AV | 2 x AV cinch |
| Sortie AV | 1 x AV cinch |
| Canal TV | Voir page 31 |
| Dimensions (L x H x P) | 182 x 27,4 x 134 mm |
| Poids | 640 g |
| Système pris en charge | PAL/BG |
| Coupe circuit enrobé de verre | 3 ampères |
| Température de service | 0°C à +60°C |
| Température de stockage | -20°C à +70°C |
| Tension de service | 10 V à 16 V |
| Consommation en service | 1 A (mode TV), 0,76 A (mode AV) |
| Consommation au repos | < 1 mA |
| Impédance entrée/sorting video | 75 ohms |
| Impédance entrée/sorting audio | 620 ohms |
| Amplification entrée/sorting video | 0 dB / 75 ohms |
| Amplification entrée/sorting audio | 0 dB / sans charge |
Sous réserve de modifications!
| COUNTRY | SIGNAL TYPE | GREECE | PAL B/G |
| ISLE OF MAN | PAL | ICELAND | PAL B/G |
| NEPAL | B | ISRAEL | PAL B/G |
| BULGARIA | PAL | ITALY | PAL B/G |
| IRAQ | PAL | KENYA | PAL B/G |
| SRI LANKA | PAL | KUWAIT | PAL B/G |
| AZORES | PAL B | LEBANON | PAL B/G |
| BANGLADESH | PAL B | LIBYA | PAL B/G |
| BRUNEI DARUSSALAM | PAL B | LIECHTENSTEIN | PAL B/G |
| COOK ISLANDS | PAL B | NETHERLANDS | PAL B/G |
| EAST TIMOR | PAL B | NEW ZEALAND | PAL B/G |
| EASTER ISLAND | PAL B | NIGERIA | PAL B/G |
| ETHIOPIA | PAL B | NORWAY | PAL B/G |
| GAMBIA | PAL B | OMAN | PAL B/G |
| GREENLAND | PAL B | PAPUA NEW GUINEA | PAL B/G |
| INDIA | PAL B | PORTUGAL | PAL B/G |
| INDONESIA | PAL B | SAO TOMÉ E PRINCipe | PAL B/G |
| LAOS | PAL B | SEYCHELLES | PAL B/G |
| MADEIRA | PAL B | SIERRA LEONE | PAL B/G |
| MALAYSIA | PAL B | SINGAPORE | PAL B/G |
| MALDIVES | PAL B | SLOVAKIA | PAL B/G |
| MALTA | PAL B | SOMALIA | PAL B/G |
| MOZAMBIQUE | PAL B | SPAIN | PAL B/G |
| NORFOLK ISLAND | PAL B | SWAZILAND | PAL B/G |
| PAKISTAN | PAL B | SWEDEN | PAL B/G |
| QATAR | PAL B | SWITZERLAND | PAL B/G |
| SUDAN | PAL B | UGANDA | PAL B/G |
| TANZANIA | PAL B | UNITED ARAB EMIRATES | PAL B/G |
| TURKEY | PAL B | YUGOSLAVIA | PAL B/G |
| AFGHANISTAN | PAL B, | ZAMBIA | PAL B/G |
| SECAM B | ZIMBABWE | PAL B/G | |
| ALBANIA | PAL B/G | JORDAN | PAL B/G |
| ALGERIA | PAL B/G | CZECH REPUBLIC | PAL B/G |
| AUSTRALIA | PAL B/G | (cable), PAL D/K (broadcast) | |
| AUSTRIA | PAL B/G | CAMBODIA | PAL B/G |
| BAHRAIN | PAL B/G | EGYPT | PAL B/G, |
| CAMEROON | PAL B/G | SECAM B/G | |
| CANARY ISLANDS | PAL B/G | LITHUANIA | PAL B/G, |
| CYPRUS | PAL B/G | SECAM D/K | |
| DENMARK | PAL B/G | LATVIA | PAL B/G, |
| ESTONIA | PAL B/G | SECAM D/K | |
| FINLAND | PAL B/G | LUXEMBOURG | PAL B/G, |
| GERMANY | PAL B/G | SECAM L | |
| GHANA | PAL B/G | BELGIUM | PAL B/H |
| GIBRALTAR | PAL B/G | BOSNIA/HERZEGOVINA | PAL B/H |
| CROATIA | PAL B/H | RUSSIA | SECAM D/K |
| LIBERIA | PAL B/H | TAJIKISTAN | SECAM D/K |
| MACEDONIA | PAL B/H | TURKmenistan | SECAM D/K |
| SLOVENIA | PAL B/H | UKRAINE | SECAM D/K |
| THAILAND | PAL B/M | UZBEKISTAN | SECAM D/K |
| YEMEN | PAL B | FRANCE | |
| CHINA | (FRENCH FORCES TV) | SECAM G | |
| (PEOPLE'S REPUBLIC) | PAL D | BENIN | SECAM K |
| ROMANIA | PAL D/G | BURKINA FASO | SECAM K |
| POLAND | PAL D/K | BURUNDI | SECAM K |
| ANGOLA | PAL I | CENTRAL AFRICAN | |
| FALKLAND ISLANDS | REPUBLIC | SECAM K | |
| (LAS MALVINAS) | PAL I | CONGO | |
| HONG KONG | PAL I | (PEOPLE'S REPUBLIC) | SECAM K |
| IRELAND, REPUBLIC OF | PAL I | CONGO, DEM. | |
| MACAU | PAL I | REP. (ZAIRE) | SECAM K |
| NAMIBIA | PAL I | DJIBOUTI | SECAM K |
| SOUTH AFRICA | PAL I | GABON | SECAM K |
| UNITED KINGDOM | PAL I | GUADELOUPE | SECAM K |
| GUINEA | PAL K | GUIANA (FRENCH) | SECAM K |
| LESOTHO | PAL K | MADAGASCAR | SECAM K |
| HUNGARY | PAL K/K | MALI | SECAM K |
| HAITI | SECAM | MARTINIQUE | SECAM K |
| TAHITI | SECAM | MAYOTTE | SECAM K |
| EQUITORIAL GUINEA | SECAM B | NEW CALEDONIA | SECAM K |
| MAURITANIA | SECAM B | NIGER | SECAM K |
| MAURITIUS | SECAM B | POLYNESIA (FRENCH) | SECAM K |
| MOROCCO | SECAM B | REUNION | SECAM K |
| SYRIA | SECAM | ST. PIERRE ET MIQUELON | SECAM K |
| B, PAL G | SENEGAL | SECAM K | |
| IRAN | SECAM B/G | TOGO | SECAM K |
| TUNISIA | SECAM B/G | WALLIS & FUTUNA | SECAM K |
| SAUDI ARABIA | SECAM B/ | BOTSWANA | SECAM K, PAL I |
| G, PAL B | |||
| CHAD | SECAM D | COTE D'IVOIRE | |
| MONGOLIA | SECAM D | (IVORY COAST) | SECAM K/D |
| KOREA (NORTH) | SECAM D, | FRANCE | SECAM L |
| PAL D/K | MONACO | SECAM L, PAL G | |
| ARMENIA | SECAM D/K | ||
| AZERBAIJAN | SECAM D/K | ||
| BELARUS | SECAM D/K | ||
| GEORGIA | SECAM D/K | ||
| KAZAKHSTAN | SECAM D/K | ||
| KYRGYZ REPUBLIC | SECAM D/K | ||
| MOLDOVA (MOLDAVIA) | SECAM D/K |
