BEDIENUNGSANLEITUNG TV TUNER BLAUPUNKT

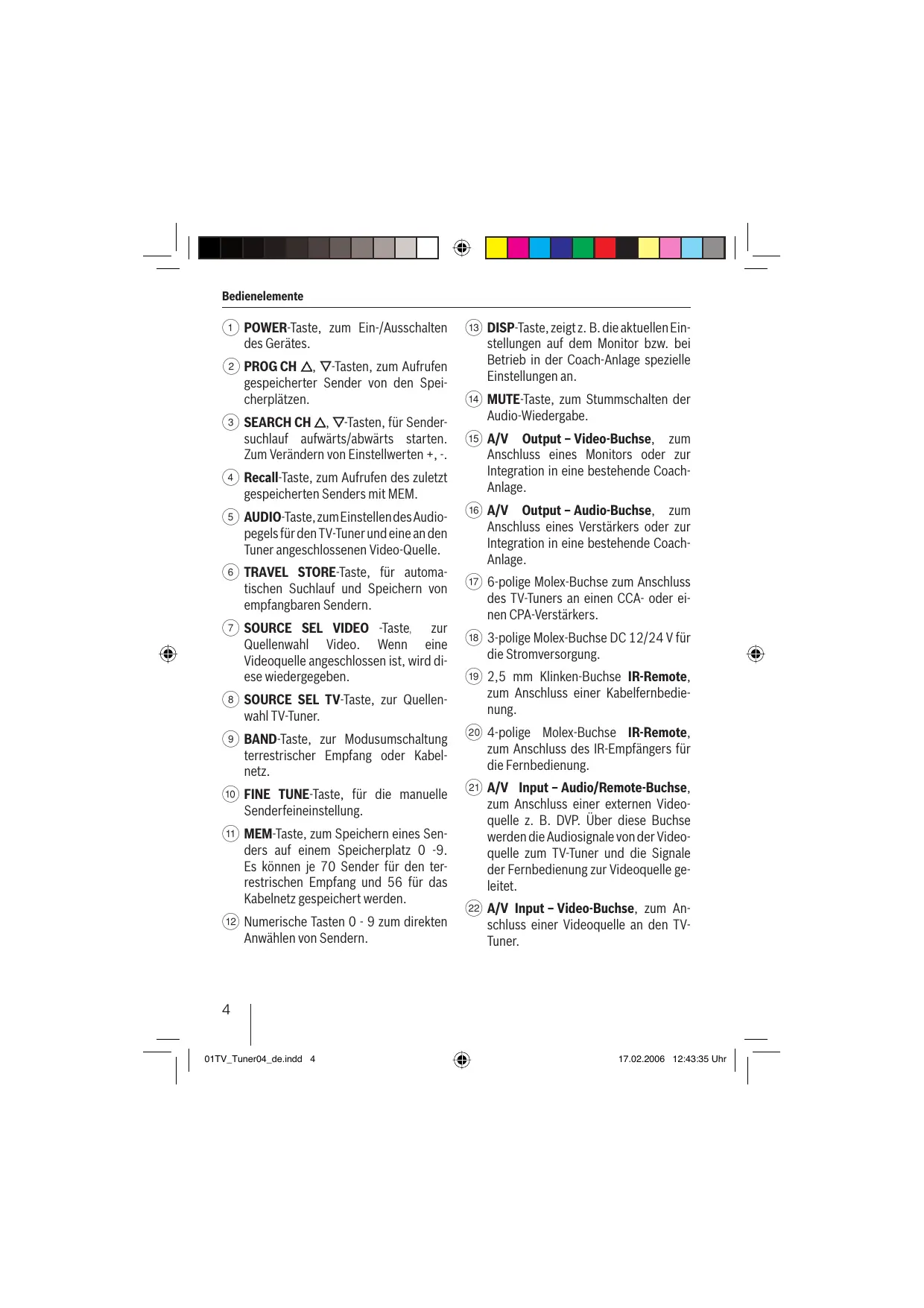

1 POWER-Taste, zum Ein-/Ausschalten des Gerätes.
② PROG CH , -Tasten, zum Aufrufen gespeicherter Sender von den Speicherplätzen.
③ SEARCH CH , -Tasten, für Sendersuchlauf aufwärts/abwärts starten. Zum Verändern von Einstellwerten +, -
④ Recall-Taste, zum Aufrufen des zuletzt gespeicherten Senders mit MEM.
⑤ AUDIO-Taste, zum Einstellen des Audiogepels für den TV-Tuner und eine an den Tuner angeschlossenen Video-Quelle.
⑥ TRAVEL STORE-Taste, für automatischen Suchlauf und Speichern von empfangbaren Sendern.
SOURCE SEL VIDEO -Taste, zur Quellenwahl Video. Wenn eine Videoquelle angeschlossen ist, wird die sie's wiedergegeben.
SOURCE SEL TV-Taste, zur Quellenwahl TV-Tuner.
⑨ BAND-Taste, zur Modusumschaltung terrestrischer Empfang oder Kabel-netz.
10 FINE TUNE-Taste, für die manuelle Senderfeineinstellung.
11 MEM-Taste, zum Speichern eines Senders auf einem Speicherplatz 0 -9. Es können je 70 Sender für den terrestrischen Empfang und 56 für das Kabelnetz gespeichert werden.
12 Numerische Tasten 0 - 9 zum direkten Anwahlen von Sendern.

DISP-Taste, zeitz. B. die aktuellen Einstellungen auf dem Monitor bzw. bei Betrieb in der Coach-Anlage spezielle Einstellungen an.
(14) MUTE-Taste, zum Stummschalten der Audio-Wiedergabe.
15 A/V Output - Video-Buchse, zum Anschluss eines Monitors oder zur Integration in eine bestehende Coach-Anlage.
16 A/V Output - Audio-Buchse, zum Anschluss eines Verstärkers oder zur Integration in eine bestehende Coach-Anlage.
(17) 6-polige Molex-Buchse zum Anschluss des TV-Tuners an einen CCA- oder einen CPA-Verständerkers.
(18) 3-polige Molex-Buchse DC 12/24 V für die Stromversorgung.
(19) 2,5 mm Klinken-Buchse IR-Remote, zum Anschluss einer Kabelfernbedierung.
20 4-polige Molex-Buchse IR-Remote, zum Anschluss des IR-Empfängers für die Fernbedienung.
21 A/V Input - Audio/Remote-Buchse, zum Anschluss einer externen Videoquelle z. B. DVP. Über diese Buchse werden die Audiosignale von der Videoquelle zum TV-Tuner und die Signale der Fernbedienung zur Videoquelle geleitet.
(22) A/V Input - Video-Buchse, zum Anschluss einer Videoquelle an den TV-Tuner.

23 TV IN-Buchse, zum Anschluss einer Antenne an den TV-Tuner.
24 6-poliger Molestecker zum Anschluss an die Classic Line-Anlage (Quellenwahl/Kabelfernbedienung)
25 3-poliger Molexstecker zur Herstellung einer Stromversorgung.
26 Infrarot-Empfänger für die Fernbediednung mit 4-poligem Molexstecker.

Hinweise und Zubehör 6

Einbau und Anschluss 6

Lieferumfang. 6
Hinweise fur den Einbau 6
Allgemeine Anschlüsse 7

Anschluss an ein Coach-System Classic Line. 7
Anschluss an ein Coach-System Professional Line 8
Anschluss einer externen Videoquelle . 8

Erste Inbetriebnahme 9

Inbetriebnahme der Fernbedienung....9

Bedienung des TV-Tuners mit der

IR-Fernbedienung 9

Ein/Ausschalten 9
OSD-MENU 9
Einstellung Antenne/Kabelnetz 9
Sender einstellen 10
Sender manuell speichern. 10
Gespeicherte Sender aufrufen 10
Feineinstellung (nur bei terrestrischen Empfang) 11
Quellenwahl TV/Videogerat 11
Bedienung der Grundfunktionen mit dem CCA/ CCU. 11
Ausgangspegel einstellen/ angleichen 11
Stummschaltung (Mute) 12

Frequenzlabelle. 12

Norm B/G 12
Norm D/K 12
Norm I. 12
Norm L/L 12
Kabel 13
Altgerat-Entsorgung(nur EU-Länder) 13

Technische Daten 13

Hinweise und Zubehör

Vielen Dank, dass Sie sich für ein Blaupunkt Produkt entschieden haben. Wir wünschen Ihnen viel Freude mit ihrem neuen Gerät.

Lesen Sieittevor derersten Benutzung. these Bedienungsanleitung.

Die Blaupunkt Redakteure arbeiten ständig daran, die Bedienungsanleitungen übersichtlich und allgemein verständlich zu gestalten. Sollten Sie davon Fragen zur Bedienung haben, so wenden Sie sichitte an ihren Fachhändler oder an die Telefon Hotline Ihres Landes. Die Rufnummer finden Sie auf der Rückseite dieser Anleitung. Für unsere innerhalb der Europäischen Union gekauften Produkte, geben wir eine Herstellergarantie. Die Garantiebedingungen können Sie unter www.blaupunkt.de abrufen oder direkt anfordern bei:

Blaupunkt GmbH, Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Verkehrssicherheit

stes Gebot.

Die Verkehrssicherheit ist oberbot.

Bedieren Sie theses Gerät nur, wenn es die Verkehrslage zulässst.
Machen Sie sich vor Fahrtantritt mit dem Gerät vertraut.

Akustische Warnsignale der Polizei, Feuerwehr und von Rettungsdiensten müssen im Fahrzeug rechtzeitig wahr-genommen werden können.

Hören Sie deshalb während der Fahrt Ihr Programm in angemessener Lautstärke.

Einbau und Anschluss

Lieferumfang

Im Lieferumfang enthalten ist ein 3- und 6fach-Molex-Stecker mit Kontaktstiften, ein IR-Empfänger mit 4fach-Molexstecker, eine IR-Fernbedienung und zwei Batterien 1,5 V für die Fernbedienung.

Hinweise für den Einbau

Bei der Wahl des Einbauortes ist folgendes zu beachten:

• Unter der Fläche, auf die das Gerät montiert werden soll, dürfen sich keine Drahte oder Rohrleitungen befinden.

Installieren Sie das Gerät nicht an einem Ort,

der direkter Sonneneinstrahlung ausgesetzt ist,
der sich in der Nähe von Warmluftauslüssen (Heizung usw.) befindet,
der Regen oder Feuchtigkeit ausgesetzt ist,
der Staub oder Schmutz ausgesetzt ist,
der starken Vibrationen ausgesetzt ist.

Allgemeine Anschlüsse

Stromversorgung

Erstellen Sie ein Kabel für die Stromversorgung des TV-Tuners.

Führn Sie ein Kabel von Pin3 (ON) zu der Buchse VIDEO RELAIS an ihren CCA oder CPA (geschaltete Stromversorgung der Video-Monitore).

Verbinden Sie Pin2 mit einer Masseleitung und Pin1 mit einer +12 Volt oder +24 Volt Leitung.

3

2

1

Pin1: Dauerplus 12 V/24 V,

Pin2: Masse

Pin3: ON/OFF (+12V / + 24V = ON,

$$ O V = O F F) $$

Steen Sie den Anschlussstecker in die 3-pol. Buchse DC 12/24 V 18 an der Seite des Tuners.

Hinweis:

Bei Betrieb des Tuners als „Stand alone“ müssen Sie Pin3 nicht anschließen (offen = ON).

IR-Fernbedienung

An die 4-polige-Buchse IR-REMOTE 20 können Sie den Infrarot-Empfänger für die Fernbedienung anschliessen und diesen an beliebiger Stelle im Fahrzeug montieren.

Antennenanschluss

Verbinden Sie das Kabel Ihrer TV-Antennemit der Antennenbuchse 23 am TV-Tuner.

Anschluss an ein Coach-System Classic Line

Audio/Video

Für die Einbindung des TV-Tuners in ihre bestehende Classic-Line-Anlage benötigen Sie 2-maldas Audio-Kabel(7607402000) und das Video-Kabel (7607263001).

Verbinden Sie das Audio-Kabel mit den Ausgängen A/V Output-Audio L/R 16 des TV-Tuners und den entsprechenden Eingängen des CCA (Stecker D, Pin8-10).

Verbinden Sie das Video-Kabel mit dem Ausgang A/V Output-Video (15) des TV-Tuners und mit dem ersten Monitor in Ihr Classic Line-Anlage.

Kabelfernbedienung und Quellenwahl

Damit Sie den TV-Tuner mit dem CCA bedieten können, müssen Sie die folgenden Kabel installmenten:

Kabelsatz (7607 006 418/419)

zur 2,5 mm Klinkenbuchse IR-Remote 19.

Verbinden Sie Pin1 der Kammer A Ihres CCA mit dem Anschluss Video-Remote des Klinkensteckers.

Verbinden Sie Pin2 der Kammer A Ihres CCA mit dem Anschluss Masse des Klinkensteckers.

Steen den 2,5 mm Klinkenstecker in die Buchse IR-Remote 19 am TV-Tuner.

Zur Quellenwahr verbinden Sie Pin4 der 6fach-Molexbuchse REMOTE 17 am TV-Tuner mit dem Ausgang CAM-Out am CCA (C2, Pin 10).

6	5	4
3	2	1

Pin4:Quellenwahl

Pin5: Masse

Pin6: Kabel Remote

Anschluss an ein Coach-System Professional Line

Audio/ Kabelfernbedienung

Für die Einbindung des TV-Tuners in ihre bestehende Professional Line-Anlage benötigen Sie das Video-Remote-Kabel (7 607 006 437).

Verbinden Sie das Video-Remote-Kabel mit den Ausgangen A/V Output-Audio L/R 16 und der 6fach-Molexbuchse Remote 17 am TV-Tuner und schlieben Sie es an die CPA Buchse X1500 Ihr Professional-Anlage an.

Video

Für den Videoanschluss des TV-Tuners benötigen Sie das Video-Kabel (7 607 263 001).

Verbinden Sie das Video-Kabel mit dem Ausgang A/V Output-Video (15) des TV-Tuners und mit dem ersten Monitor in Ihr Professional-Anlage.

Anschluss einer externen Videoquelle

Zusätzlich konnen Sie eine externe Audio/ Videoquelle (z. B. DVP/MVP) an den TV-Tuner anschließen. Um die Videoquelle auch wie gewohnt mit dem CCA bzw. CCU fernbedieren zu konnen, müssen Sie zum Anschluss das Video-Remote-Kabel (7 607 006 437) verwenden.

Verbinden Sie das Video-Remote-Kabel mit den Ausgängen Audio L/ R und der 6fachMolexbuchse am Videogerät und schlieben Sie es an die Buchse A/V Input - Audio/ Remote (21) des TV-Tuners an.

Für den Video-Anschluss an den TV-Tuner benötigen Sie das Video-Kabel (7 607 263 001).

Verbinden Sie das Video-Kabel mit dem Ausgang Video des Abspielgerätes und mit dem Eingang A/V Input - Video (22) des TV-Tuners.

Erste Inbetriebnahme

Wenn Sie den TV-Tuner zum ersten Mal in Betriebnehmen, müssen Sie die Batterien in die Fernbedienung einlagen.

Inbetriebnahme der Fernbedienung

Einlegend der Batterien

Die IR-Fernbedienung besteht für den Betrieb zwei Batterien 1,5 V der Klasse AAA, die im Lieferumfang enthalten sind.

• Offnen Sie das Batteriefach auf der Rückseite der Fernbedienung.
• Legen Sie die Batterien (wie im Batteriefach abgebildet) ein.
  SchlieBen Sie das Batteriefach.

Verwendend der Fernbedienung

Richten Sie die Fernbedienung auf den separaten Infrarotempfänger (26).

Betätigungswinkel: Etwa 30^ in jeder Richtung von der Vorderseite der IR-Fernbedienung.

Bedienung des TV-Tuners mit der IR-Fernbedienung

Ein-/Ausschalten

Der TV-Tuner wird standardmäßig mit der Coach-Anlage ein- und ausgeschaltet.

Wenn Sie den TV-Tuner ohne die Coach-Anlage betreiben (Stand alone),

schalten Sie ihn mit der Taste POWER ① der Fernbedienung ein- und aus.

OSD-Menu

Der TV-Tuner ist mit einem OSD-MENU (On Screen Display) ausgestattet, welche Ihnen verschiedene Einstellfunktionen auf dem Monitor anziegt.

Einstellung Antenne/Kabelnetz

Sie können einstehen, ob der TV-Tuner ein terrestrisches Programm über Antenne empfangen soll, oder ober an ein TV-Kabelnetz angeschlossen ist.

Um das Band anzuwahlen,

drucken Sie die Taste BAND ⑨.

Auf dem Monitor wird die aktuelle Einstellung 1. TV oder 2. CABLE angezeigt. Die jeweils blinkende Funktion ist aktiv.

Zum Umschalten zwischen den Funktionen

drücken Sie entsprechend die Zifferntaste 1 bzw. 2 ⑫ auf der Fernbedienung.
Warten Sie ca. 10 Sekunden, bis die Einstellung gespeichert ist.

Sender einstellen

Sie haben die Möglichkeit, Sender einzustellen.

• mit dem Sendersuchlauf oder
• mit dem Travelstore-Suchlauf.

Sendersuchlauf

Für einen Kanal-Suchlauf zum nachsten empfangbaren Sender auf- bzw. abwärts im Band,

drücken Sie die Taste SEARCH CH bzw. ③

Der Suchlauf beginnt und stoppt beim nachsten empfangbaren Sender.

Travelstore-Suchlauf

Sie konnen beim terrestrischen Empfang max. 70 Sender und beim Kabelempfang max. 56 Sender speichern.

Um einen Travelstore-Suchlauf zu starten

drucken Sie die Taste TRAVEL STORE 6.

Auf dem Monitor erscheint

1. AUTO DETECT SYSTEM
2. L SYSTEM: FRANCE

Werkseitig ist das AUTO DETECT SYSTEM aktiviert. Die Ziffer 1. blinkt.

Nach ca. 10 Sekunden startet der Suchlauf.

Nachdem das gesamte Band durchlaufen wurde, stoppt der Travelstore-Suchlauf beim ersten gespeicherten Sender.

Möchten Sie einen Travelstore-Suchlauf im SECAM-Band durchführten,

drücken Sie die Taste 2 (12) auf der Fernbedienung.

Das L SYSTEM : FRANCE wird aktiv geschält.

Sender manuell speichern

Nebem dem Travelstore-Suchlauf haben Sie die Möglichkeit, Sender manuell zu speichern.

Wahlen Sie mit der Taste BAND ⑨ den Bereich TV oder CABLE.
Suchen Sie den gewünschten Sender (Kanal).
Drücken Sie hierzu eine der Tasten SEARCH CH , ③

Zum Speichern des Senders

drucken Sie die Taste MEM (11).

Zum Aufrufen des zuletzt mit MEM gespeicherten Senders

drucken Sie die Taste RECALL 4.

Dem eingestelltener Sender konnen Sie einen gewünschten Programmpatz zuordnen.

Drücken Sie hierzu die entsprechende Zifferntaste 12.

Im Monitor wird der Programmplatz „PROG" und der Kanal „CH" angezeigt.

Gespeicherte Sender aufrufen

Zum Aufrufen der mit Travelstore bzw. der manuell gespeicherten Sender (Kanäle)

drucken Sie die Taste PROGCH , ②, oder entsprechend dem Programmplatz die Zifferntasten ⑫.

Das Programm „PROG" und der Programmplatz „CH" werden im Monitor angezeigt.

Feineinstellung (nur bei terrestrischen Empfang)

Zum Feineinstellen eines Senders

drücken Sie die Taste FINE TUNE 10.
Im Monitor erscheint ,FINE TUNE SETTING".
Stellen Sie, falls erforderlich, das Bild mit den Tasten SEARCH CH , auf optimale Bildqualität ein.

Quellenwahl TV/ Videogerät

Wenn Sie ein Videogerät mit den geeigneten Kabeln an den TV-Tuner angeschlossen haben, können Sie diesen in seinen Grundfuktionen wie gewöhnt mit dem CCA bzw. CCU bedieren.

Dazu mussen Sie den TV-Tuner auf das Videogerät einstehen.

Drücken Sie die Taste VIDEO ⑦, um das Bild eines angeschlossenen Videogerätes zu sehen.

oder

Drücken Sie die Taste TV 8, um das Bild des Fernsehtuners zu sehen.

Quellenumschaltung mit dem CCA

Wenn der TV-Tuner in eine Classic-Line-Anlage eingebaut ist,

Drücken Sie die Taste VIDEO am CCA um das Fernseh-/ Videobild auf den Monitoren zu sehen.
Um mit dem CCA die Quellen zu wechseln,
drücken Sie die Taste CAM am CCA so oft, bis entweder das TV-Bild oder das Bild des Videogerätes angezeigt wird.

Quellenumschaltung mit dem CCU

Wenn der TV-Tuner in eine Professional-Line-Anlage eingebaut ist,

drücken Sie eine der Tasten VIDEO am CCU so oft, bis das Fernseh- bzw. Videobild auf den Monitoren angezeigt wird.

Bedienung der Grundfunktionen mit dem CCA/ CCU

Sie können die folgenden Grundfuktionen des TV-Tuners mit dem CCA bzw. CCU bedienen.

Funktion CCA

nachster Speicherplatz
vorheriger Speicherplatz
Suchlauf vorwärts
Suchlauf abwärts

Funktion CCU

nachster Speicherplatz

vorheriger Speicherplatz V

Suchlaufvorwärts >>

Suchlauf abwärts <<

Ausgangspiegel einstellen/angleichen

Damit es bei einem Quellenwechsel nicht zu Lautstärkespitzen kommt, können sie Lautstärkeunterschiede zwischen dem TV-Tuner und dem Video-Abspielgrät ausgleichen.
Drucken Sie die Taste AUDIO 5.

Das Menu „OUTPUT LEVEL SETTING“ zur Einstellung der Pegel TV bzw. AV wird angezeigt. Die aktive Einstellung blinkt.

Zum Umschalten zwischen TV und AV
drücken Sie entsprechend die Ziffern-taste 1 bzw. 2 (12).
Die gewünschte Lautstärke
_ stellen Sie mit den Tasten SEARCH CH , ③ ein.

Stummschaltung (Mute)

Um die Audiowiedergabe des TV-Tuners stumm zu schalten,

drücken Sie die Taste MUTE 14.
Zum Aufheben der Stummschaltung,
drücken Sie die Taste MUTE 14 neut.

Frequenzlabelle

Norm B/G

Frequenzbereich VHF/ UHF: 47,00 MHz - 862,00 MHz

Biltragerfrequenz: 38,90 MHz

Tontragerfrequenz 1: 33,40 MHz

Tontragerfrequenz 2: 33,16 MHz

Biltragerfrequenz: 38,90 MHz

Tontragerfrequenz: 32,40 MHz

Frequenzbereich VHF/ UHF: 44,50 MHz - 861,25 MHz

Biltragerfrequenz: 38,90 MHz

Tontragerfrequenz: 32,90 MHz

Frequenzbereich VHF: 41,00 MHz - 222,75 MHz

Frequenzbereich UHF: 470,00 MHz - 861,75 MHz

Biltragerfrequenz L: 38,90 MHz

Biltragerfrequenz L' : 33,95 MHz

Tontragerfrequenz L: 32,40 MHz

Tontragerfrequenz L'：40,40 MHz

Frequenzbereich: 47,00 MHz - 470,00 MHz

Biltragerfrequenz: 38,90 MHz

Tontragerfrequenz: 33,40 MHz

Altgerät-Entsorgung (nur EU-Länder)

Entsorgen Sie Ihr Altgerätitte nicht in den Hausmull!

Nutzen Sie zur Entsorgung des Altgerätes die zur Verfügung stehenden Rückgabeund Sammelsysteme.

Technische Daten

Betriebsspannung: 12V / 24V

Stromaufnahme:

Betrieb: 0,6 A

Betriebstemperatur: -20^ bis +70^

Lagertemperatur: -40°C bis +85°C

Normen:

PAL, SECAM.

B/G, L/L', I, D/K,

Kabel

Video-Ausgangspegel:

1 Vss bei 75 Ohm

Video-Eingangspegel:

1 Vss

Audio-Eingangspegel:

Max. 3 V

(Ri > 10kOhm)

Stereo

Gewicht: 650g

Abmessungen: 207 × 132 × 30 ~mm

(BxTxH)

Normen: e13,FCC,CE,

WEEE,ROHS

Änderungen vorbehalten.

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Road safety

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Sécurité routière

Blaupunkt GmbH, Hotline Robert-Bosch-Str. 200 D-31139 Hildesheim

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Segurarca na estrada

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Sicurezza stradale

Robert-Bosch-Straße 200

D-31139 Hildesheim

Norma L/L

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Trafik emniyeti

Trafik emniyeti en onemli faktor

Technische gegevens 82

Opmerkingen en accessoires

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Verkeersveiligkeit

Frequentiebereik VHF/UHF:

48,50 MHz - 861,75 MHz

Frequentiebereik: 47,00 MHz - 470,00 MHz

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Trafiksikkerhed

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Trafiksakerhet

fore allt annat.

Driftsspanning: 12V / 24V

Strömforbrukning:

Drift: 0,6 A

Drifttemperature: -20°C till +70°C

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim

Blaupunkt GmbH, Hotline

Robert-Bosch-Str. 200

D-31139 Hildesheim
