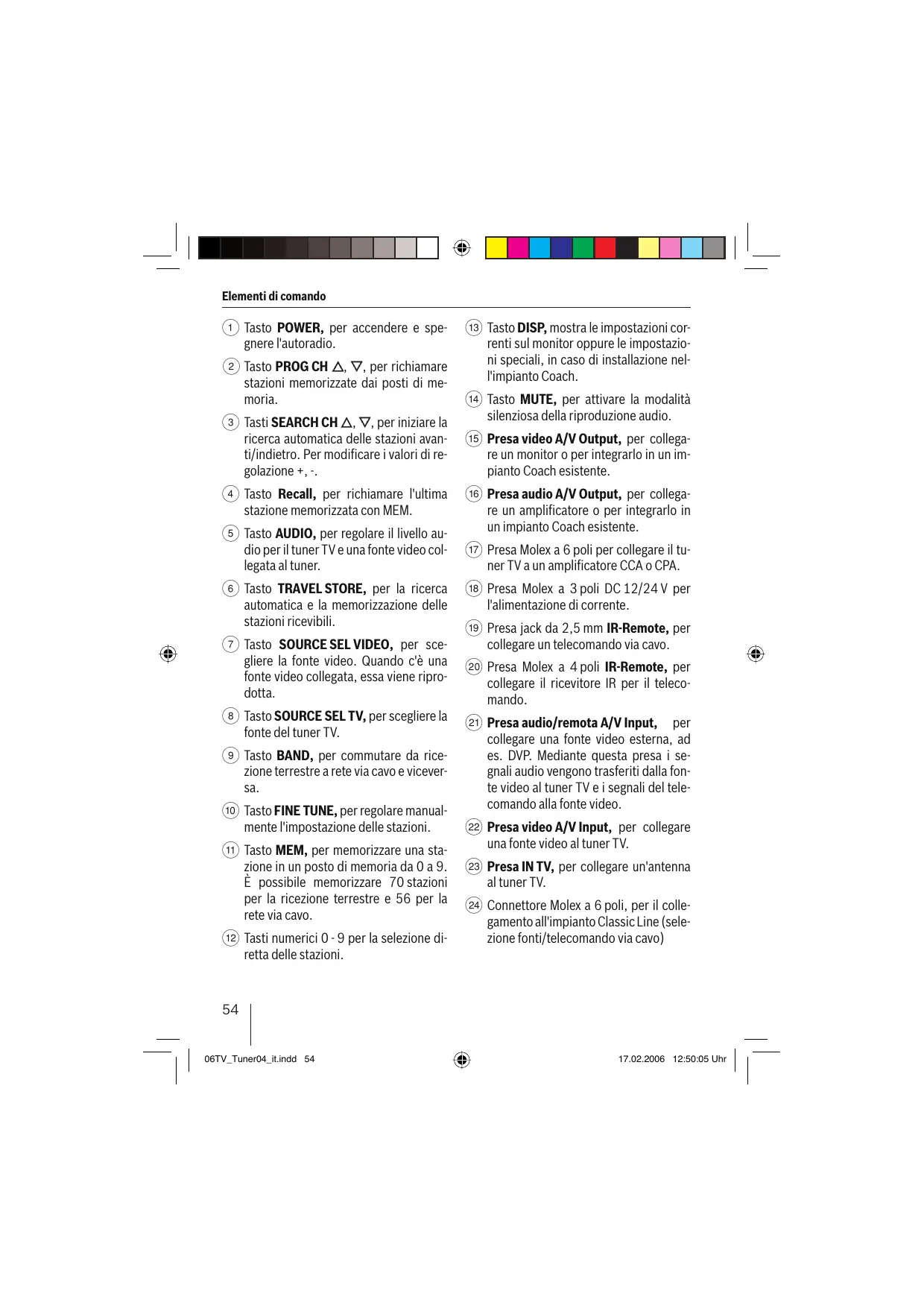

1 Tasto POWER, per accendere e spe-gnere l'autoradio.
Tastoprogch , per richiamare stazioni memorizzate dai posti di memoria.
3 Tasti SEARCH CH , per iniziare la ricerca automatica delle stazioni avanti/indietro. Per modificare i valori di regolazione + -
Tasto Recall, per richiamare l'ultima stazione memorizzata con MEM.
Tastoo AUDIO, per regolare il livello audio per il tuner TV e una fonte video collegata al tuner.
Tasto TRAVEL STORE, per la ricerca automatica e la memorizzazione delle stazioni ricevibili.
Tasto SOURCE SELVIDEO, per scegliere la fonte video. Quando c'é una fonte video collegata, esta viene riprodotta.
Tasto SOURCE SEL TV, per scegliere la fonte del tuner TV.
Tasto BAND, per commutare da riscezione terrestre a rete via cavo e viceversa.
10 Tasto FINETUNE,perregolarmanualmente l'impostazione delle stazioni.
Tasto MEM, per memorizzare una stazione in un posto di memoria da 0 a 9. è possibile memorizzare 70 stazioni per la riscizione terrestre e 56 per la rete via cavo.
12 Tasti numerici 0 - 9 per la selezione diretta delle stazioni.

13 Tasto DISP,在哪 le impostazioni correnti sul monitor oppure le impostazioni speciali, in caso di installazione nel'impiano Coach.
Taste MUTE, per attivare la modalità silenziosa della riproduzione audio.
(15) Presa video A/V Output, per collegare un monitor o per integrarlo in un impianto Coach esistente.
Presa audio A/V Output, per collegare un amplificatore o per integrarlo in un impianto Coach esistente.
(17) Presa Molex a 6 poli per collegare il tuner TV a un amplificatore CCA o CPA.
Presa Molex a 3 poli DC 12/24 V per l'alimentazione di corrente.
Presa jack da 2,5 mm IR-Remote, per collegare un telecomando via cavo.
(20) Presa Molex a 4 poli IR-Remote, per collegare il ricevitore IR per il telecomando.
(21) Presa audio/remota A/V Input, per collegare una fonte video esterna, ad es. DVP. Mediente esta presa i segnali audio vengono trasferiti alla fonte video al tuner TV e i segnali del telecomando alla fonte video.
(22) Presa video A/V Input, per collegare una fonte video al tuner TV.
(23) Presa IN TV, per collegare un'antenna al tuner TV.
24 Connettore Molex a 6 poli, per il collegamento all'impianto Classic Line (seze-ione fonti/telecomando via cavo)

25 Connettore Molex a 3 poli, per l'alimentazione elettrica.
(26) Ricevitore a infrarossi per il telecomando con connettore Molex a 4 poli.

Note di averporto e accessori..... 56

Montaggio e collegamento 57

Dotazione 57
Awertenze per il montaggio 57
Collegamenti generali. 57
Collegamento a un sistema
Coach Classic Line 57
Collegamento a un sistema
Coach Professional Line. 58
Collegamento di una fonte
video esterna 58

Prima messa in funzione. 59

Messa in funzione del telecomando....59

Comando del tuner TV con il telecomando IR. 59

Accensione e spegnimento 59
Menu OSD 59
Impostazione dell'antenna/
rete via cavo. 59
Sintonizzarsi su una stazione 60
Memorizzazione manuale di
una stazione. 60
Richiamo di stazioni memorizzate.... 60
Sintonizzazione fine (solo in caso
di ricezione terrestre) 61
Selezione fonte TV/
videoregistrarore 61
Controllo delle funzioni base
con il CCA/CCU 61
Regolare/adattare il livello in uscita... 61
Modalità silenziosa (Mute) 62

Tabella delle frequenze 62

Norma B/G 62
Norma D/K. 62
Norma I. 62
Norma L/L 63
Cavo 63
Smaltimento della vecchia autoradio
(solo Paesi UE) 63

Dati tecnici 63

Note di avvertimento e accessori

Grazie per aver scelto un prodotto Blaupunkt. Vi auguriamo buon divertimento con la sua nuova autoradio.

Prima di mettere in funzione l'apparecchio per la prima volta, vi raccomandiamo di leggere attendamente le presenti Istruzioni d'uso.

I redattori dei testi delle istruzioni d'uso di Blaupunkt lavorano costamente per rendere queste istruzioni quanto più sempliciti e quanto più comprensibili possibile. Nel caso vi occorrano comunique chiarimenti in merito all'impiogo dell'autoradio, siete pregati di rivolgervi al vincro rivenditore specializzato oppure Telefonare alla linea diretta di assistenza del vincro Paese (hotline). I numero dei servizi di assistenza sono riportati sul retro di questo manuale.

Concediamo una garanzia di produttore per gli appearecchi acquistati in uno dei paesi dell'Unione Europea. Le condizioni di garanzia sono essere consultate sul site www.blaupunkt.de o richieste direttamente a:

La sicurezza stradale ha priorità ta.

Utilizzato quello appearecchio soltanto quando la situazione del traffico stradale lo permette.
Prima di partire praticare le operazioni da eseguire con l'autoradio, per familiarizzare con la stessa.

Deve essere garantita la ricezione tempestiva dei segnali di averimento della polizia, dei vigili del fuoco e del pronto socorro.

Durante il viaggio quando il volume del programma deve essere sempre adeguato.

Montaggio e collegamento

Dotazione

La dotazione comprende un connettore Molex a 3 e uno a 6 pin con spine di contatto, un ricevitore IR con connettore Molex a 4 pin, un telecomando IR e due batterie da 1,5 V per il telecomando.

Avvertenze per il montaggio

Nella scelta del luogo d'installazione, osservare quanto specificato:

• Sotto la superficie su cui viene montata l'autoradio non devono esserci fili metallici o tubazioni.

Non installare l'autoradio in un punto

esesto alla luce diretta del sole,
che si trovi nelle vicinanze dei diffusori di aria calda (riscaldamento, ecc.),
esesto alla pioggia o all'umidità,
esposto apolvere o sporco,
esesto a forti vibrazioni.

Collegamenti generali

Alimentazione elettrica

Preparare un cavo per l'alimentazione elettrica del tuner TV.

Passare un cavo dal Pin3 (ON) sino alla presa VIDEO RELAIS del CCA o CPA (alimentazione elettrica dei monitor video).

Collegare il Pin2 con il cavo di massa e il Pin1 con una linea da +12 Volt o +24 Volt.

3

2

1

Pin1:positivo permanente 12V / 24V, Pin2:massa

Infilare il connettore nella presa a 3 poli DC 12/24 V 18 sul lato del tuner.

Nota:

Quando il tuner funziona in versione "stand alone", il Pin3 non deve essere collegato (aperto = ON).

Telecomando IR

Alla presa a 4 poli IR-REMOTE (20) è possibile collegare il ricevitore a infrarossi per il telecomando e montarlo in un punto qualsi del veicolo.

Attacco per l'antenna

Collegare il cavo dell'antenna TV alla presa per l'antenna 23 del tuner TV.

Collegamento a un sistema Coach Classic Line

Audio/Video

Per installare il tuner TV in un impianto Classic-Line preesistente, sono necessari 2 cavi audio (7607402000) e il cavo video (7607263001).

Collegare il cavo audio alle uscite A/V Output-Audio L/R 16 del tuner TV e alle entrate correspondenti del CCA (connetto re D, Pin8-10).

Unire il cavo video all'uscita A/V Output-Video ⑤ del tuner TV e con il primo monitor dell'impianto Classic Line.

Telecomando via cavo e selezione della fonte

Per poter comandare il tuner TV con il CCA, è necessario installare i seguenti cavi:

set di cavi (7 607 006 418 / 419)

per la presa jack da 2,5 mm IR-Remote 19.

Collegare il Pin1 della sezione A del CCA con l'attacco video remotello spinotto.

Collegare il Pin2 della sezione A del CCA con l'attacco di massa dello spinotto.

Inserire lo spinotto da 2,5 mm nella presa IR-Remote ⑨ del tuner TV.

Per la selezione della fonte collegare il Pin4 della presa Molex a 6 pin REMOTE (17) del tuner TV con l'uscita CAM-Out del CCA (C2, Pin10).

6	5	4
3	2	1

Pin4: selezione della fonte

Pin5: massa

Pin6: cavo remote

Collegamento a un sistema Coach Professional Line

Audio/Telecomando via cavo

Per installare il tuner TV in un impianto Professional Line preesistente, è necessario il cavo video remote (7 607 006 437).

Unire il cavo video remote alle uscite A/V Output-Audio L/R 16 e alla presa Molex a 6 pin Remote 17 del tuner TV e collegarlo alla presa CPA X1500 dell'impianto Professional.

Video

Per l'attacco video del tuner TV è necessario il cavo video (7 607 263 001).

Unire il cavo video all'uscita A/V Output-Video (15) del tuner TV e con il primo monitor dell'impianto Professional Line.

Collegamento di una fonte video esterna

É inottre possiblencollegareuna fonte audio/ video esterna (ad es.DVP/MVP) al tunes TV.Per poter comandare a distanza la fonte video con il CCA o CCU,come di consueto, é necessarioutilizzare il cavo video remote (7607006437)perilcollegamento.

Unire il cavo video remote alle uscite Audio L/R e alla presa Molex a 6 pin del videoregistratore e collegarlo alla presa A/V Input - Audio/Remote (21) del tuner TV.

Per l'attacco video del tuner TV è necessario il cavo video (7 607 263 001).

Unire il cavo video con l'uscita video del l'apparecchio riproduktore e con l'entrata A/V Input - Video (22) del tuner TV.

Prima messa in funzione

Quando si mette in funzione per la prima volta il tuner TV, è necessario insereire lepile nel telecomando.

Messa in funzione del telecomando

Inserimento delle batterie

Il telecomando IR funziona con due batterie da 1,5 V di tipo AAA, in dotazione.

Apriere l vano batterie sul retro del telecomando.
Inserire le batterie (come raffigurato nel vano batterie).
Chiudere il vano batterie.

Utilizzo del telecomando

Orientare il telecomando verso il ricevitatore a infrarossi 26.

Angolo di azionamento: circa di 30^ in agli direzione del lato anteriore del telecomando IR.

Comando del tuner TV con il telecomando IR

Accensione spegnimento

Normalmente il tuner TV si accende e si spegne con l'impianto Coach.

Quando si utilizes il tuner TV sulla impianto Coach (Stand alone)

si accende e si spegne con il tasto POWER ① del telecomando.

Menu OSD

Il tunes TV è dotato di un menu OSD (On Screen Display), che presenta sul monitor le diverse funzioni di regolazione.

Impostazione dell'antenna/ rete via cavo

È possible impostare se il tuner TV delve riscevere un programma terrestre tramite antenna o se debba essere collegato a un rete TV via cavo.

Per selezionare la banda

premere il tasto BAND ⑨.

Sul monitor compare l'impostazione corrente: 1. TV o 2. CABLE. É attiva la funzione che lampeggia.

Per passare da una funzione all'altra

premere il tasting 1 o 2 (12) del telecomando.
Attendere ca. 10 secondi per memoriz-zare la regolazione.

Sintonizzarsi su una stazione

É possiblé impostare diverse stazioni.

• con la ricerca automatica delle stazioni oppure
• con la ricerca automatica Travelstore.

Ricerca automatica delle stazioni

Per la ricerca automatica delle stazioni avanti e indietro nella banda

premereil tasto SEARCHCH△oV ③

La ricerca automatica inizia e si arresta sulla prima stazione ricevibile.

Ricerca automatica Travelstore

Con la ricezione terrestre si possono memorizzare max. 70 stazioni, con la ricezione via cavo max. 56 stazioni.

Per iniziare una ricerca automatica Travelstore

premere il tasto TRAVEL STORE 6.

Sul monitor compare

1.AUTO DETECT SYSTEM
2. L SYSTEM: FRANCE

Di fabbrica viene attivata l'opzione AUTO DETECT SYSTEM. Il numero 1. lampeggia.

Dopo ca. 10 secondi inizia la ricerca automatica.

Dopo che è stata esaminata l'intera banda, la ricerca automatica Travelstore si arresta sulla prima stazione memorizzata.

Se si desidera effettuare una ricerca automatica Travelstore nella banda SECAM

premere il tasting 2 ⑫ sul telecomando.

Si attiva il L SYSTEM: FRANCE.

Memorizzazione manuale di una stazione

Oltre alla ricerca automatica Travelstore, c'è la possibilità di memorizzare le stazioni manually.

Con il tasto BAND ⑨ selezionare TV o CABLE.
Cercare la stazione desiderata (cana-le).
Premereuno dei tasti SEARCHCH , ③

Per memorizzare la stazione

premere l tasto MEM ⑪

Per richiamare l'ultima stazione memorizzata con MEM

premere il tastingo RECALL 4.

Alla stazione impostata può essere assegnato un determinato posto di programma.

• E sufficiente premere il tasto numerico corrispondente 12.

Nel monitor compare il posto di programma "PROG" e il canale "CH".

Richiamo di stazioni memorizzate

Per richiamare le stazioni memorizzate con Travelstore o manualmente (canali)

premere il tasting PROGCH , ②, o i tasti numerici 12 corrispondenti al posto di programma.

Sul monitor compaiano il programma "PROG" e ilosto di programma "CH".

Sintonizzazione fine (solo in caso di ricezione terrestre)

Per la sintonizzazione fine di una stazione

premere il tasto FINETUNE 10.
Sul monitor compare "FINE TUNE SETTING".
Se necessario, con i tasti SEARCH CH , ③ regolare l'immagine in modo da ottenere una qualità ottimale.

Selezione fonte TV/ videoregistrarore

Quando al tunes TV è stato collegato un videoregistratore con i cavi adatti, la sue funzioni fondamentali sonozzo essere comanda: con il CCA o il CCU, come usuale.

A tale scopo è necessario impostare il tuner TV sul videoregistratore.

Premere il tastingoVIDEO ⑦ ,per vederere l'imagine su un videoregistratorecollegato.
oppure
Premere il tasto TV ⑧, per vindere l'im-magine del tuner TV.

Commutazione delle fonti con il CCA

Se il tuner TV è installato in un impianto Classic-Line

premere il tasto VIDEO del CCA per videere l'imagine della TV/del video sui monitor.
Per cambiare le fonti con il CCA
premere ripeturamente il tasto CAM del CCA, finché compare l'immagine TV o l'imagine del videoregistratore.

Commutazione delle fonti con il CCU

Se il tuner TV è installato in un impianto Professional-Line

premere ripeturamente uno dei tasti VIDEO del CCU, finché sui monitor compare l'imagine della TV o quella del video.

Controllo delle funzioni base con il CCA/CCU

Con il CCA/CCU è possible controllare le seguenti funzioni base del tuner TV:

Funzione CCA

Postodi memoria successivo
Postodimemoriprecedente
Ricerca automatica avanti
Ricerca automatica indietro

Funzione CCU

Postodi memoria successivo
Posto di memoria precedente V
Ricerca automatica avanti >>
Ricerca automatica indietro <<

Regolare/adattare il livello in uscita

Per evitare che si verifichino picchi di volume quando si cambia la fonte, è possibile compensare le differenze di volume tra il tuner TV e il riproduktore video.
Premere il tasto AUDIO ⑤.

Compare il menu "OUTPUTLEVEL SETTING" per regolare il livello TV o AV. L'impostazione attiva lampeggia.

Per commutate tra TV e AV
premere il tasting corrispondente 1 o 2 ① 2
II volume desiderato
si imposta con i tasti SEARCH CH V ③

Modalità silenziosa (Mute)

Per azzerare il volume della riproduzione audio del tuner TV

premere il tasto MUTE 14.
Per disattivare la modalità silenziosa
premere nuovamente il tasto MUTE 14.

Tabella delle frequenze

Norma B/G

Gamma di frequence VHF/UHF: 47,00 MHz - 862,00 MHz

Frequenza della portante video: 38,90 MHz

Frequenza della portante audio 1: 33,40 MHz

Frequenza della portante audio 2: 33,16 MHz

Frequenza audio: 5,5 MHz FM audio

Norma D/K

Gamma di frequence VHF/UHF: 48,50 MHz - 861,75 MHz

Frequenza della portante video: 38,90 MHz

Frequenza della portante audio: 32,40 MHz

Frequenza audio: 6,5 MHz FM audio

Normal

Gamma di frequenze VHF/UHF: 44,50 MHz - 861,25 MHz

Frequenza della portante video: 38,90 MHz

Frequenza della portante audio : 32,90 MHz

L'apparecchio illustrato nel presente libretto di struzioni d'uso è conforme all'articolo 2 comma 1, del Decreto Ministeriale 28 agosto 1995, n. 548.

Hildesheim, 03.04.2006

Blaupunkt GmbH

Gamma di frequenze VHF: 41,00 MHz - 222,75 MHz

Gamma di frequence UHF: 470,00 MHz - 861,75 MHz

Frequenza della portante video L: 38,90 MHz

Frequenza della portante video L': 33,95 MHz

Frequenza della portante audio L: 32,40 MHz

Frequenza della portante audio L' : 40,40 MHz

Frequenza audio: 6,5 MHz, AM audio

Cavo

Gamma di frequence: 47,00 MHz - 470,00 MHz

Frequenza della portante video: 38,90 MHz

Frequenza della portante audio: 33,40 MHz

Frequenza audio: 5,5 MHz FM audio

Smaltimento della vecchia autoradio

(solo Paesi UE)

Non smaltire la propria vecchia autoradio nei rifiuti domestici!

Per lo smaltimento della vecchia autoradio, utilizes i sistemi di restituzione e raccolta disponibili.

Dati tecnici

Tensione di esercizio:	12 V / 24 V
Corrente assorbita:
Esercizio:	0,6 A
Temperatura d'esercizio:
-20°C ... +70°C
Temperatura di magazzino:
-40°C ... +85°C
Norme:	PAL, SECAM.
	B/G, L/L', I, D/K, cavo
Livello uscita video:	1 Vss a 75 Ohm (Cinch, Ri=75 Ohm)
Livello uscita audio (regolabile):	TV (FM 1kHz, 30 kHz) tipo 1,3 V Video - in funzione del livello d'entrata audio (Ri<300 Ohm), Stereo
Livello di entrata video:	1 Vss (Cinch, Ri=75 Ohm)
Livello di entrata audio:	Max. 3 V (Ri>10 kOhm), Stereo
Peso:	650 g
Dimensioni:	207 x 132 x 30 mm (larg.x alt.x prof)
Norme:	e13, FCC, CE, WEEE, ROHS

Con riserva di modifiche.

Travelstore arama islemi
