300 ICLCR 5 - Enceinte FOCAL - Notice d'utilisation et mode d'emploi gratuit

Marque	Focal
Modèle	300 ICLCR 5
Type de produit	Enceinte encastrable 3 voies (plafond)
Sensibilité	91 dB (2,83 V/1 m)
Réponse en fréquence	55 Hz - 28 kHz (±3 dB)
Point de coupure basse	45 Hz (-6 dB)
Impédance nominale	8 Ω
Impédance minimale	2,9 Ω
Puissance ampli recommandée	50 - 150 W
Dimensions (H x L x P)	370 x 370 x 195 mm
Diamètre d'encastrement	340 x 340 mm
Profondeur d'encastrement	190 mm
Poids net	7,4 kg
Tweeter	Dôme inversé TNV2 en alliage Aluminium/Magnésium
Haut-parleurs	Membrane sandwich Flax (lin)
Grille	Fixation magnétique, amovible et peignable
Utilisation en milieu humide	Oui (salle de bain, cuisine)
Réglages	Ajustement du niveau du tweeter et des fréquences médiums (commutateurs avant)
Système d'installation	Easy Quick Install sans outil, adaptateurs pour épaisseurs de plafond 12-54 mm
Période de rodage	20 heures consécutives recommandées
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de solvants ou produits chimiques.
Sécurité	Installation par un professionnel recommandée. Respecter la polarité des connexions. Utiliser un câble de section appropriée.
Pièces détachées et réparabilité	Kit de montage optionnel, boîtier arrière anti-feux optionnel. Contacter le revendeur pour toute réparation.
Garantie	Légale de conformité 2 ans (France)
Informations générales	Focal 300 Series, conception française

FOIRE AUX QUESTIONS - 300 ICLCR 5 FOCAL

Quels sont les types d'enceintes de la gamme 300 Series ?

La gamme comprend trois modèles : la 300IW6 (2 voies murale), la 300IWLCR6 (3 voies murale) et la 300ICLCR5 (3 voies plafond).

Comment ajuster le niveau du tweeter et des médiums ?

Utilisez les commutateurs situés à l'avant du produit pour ajuster les niveaux du tweeter et des fréquences médiums en fonction de l'acoustique de la pièce.

Quelle est la période de rodage recommandée pour l'enceinte ?

Il est recommandé de faire fonctionner les enceintes pendant 20 heures consécutives pour stabiliser leurs performances. Le rodage complet peut prendre quelques semaines.

Puis-je utiliser l'enceinte 300ICLCR5 dans une salle de bain ?

Oui, l'enceinte est conçue pour une utilisation en milieu humide comme les salles de bain ou les cuisines.

Comment installer l'enceinte au plafond ?

Utilisez le gabarit de découpe fourni, découpez l'ouverture, connectez le câble en respectant la polarité, puis insérez l'enceinte en utilisant le système Easy Quick Install sans outil. Pour la 300ICLCR5, verrouillez la sécurité après insertion.

Comment orienter la platine médium-aigu pour une utilisation en enceinte centrale ?

Sur la 300IWLCR6, retirez les 4 vis de la platine médium-aigu, tournez-la à 90° pour aligner le tweeter avec le marquage CENTER, puis revissez.

Puis-je peindre la grille de protection ?

Oui, vous pouvez peindre la grille avec un pistolet à peinture en utilisant une peinture de même nature que la peinture murale. Retirez la grille du produit avant de peindre.

Quel type de câble utiliser pour connecter l'enceinte ?

Utilisez un câble de qualité avec repère de polarité (+ et -) et de section adaptée à la longueur. Votre revendeur peut vous conseiller.

Quelle puissance d'amplificateur est recommandée pour la 300ICLCR5 ?

La puissance d'amplification recommandée est comprise entre 50 et 150 W par canal.

Comment nettoyer l'enceinte et la grille ?

Utilisez un chiffon doux et sec pour nettoyer la grille et l'enceinte. N'utilisez pas de solvants ou de produits chimiques.

MODE D'EMPLOI 300 ICLCR 5 FOCAL

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

300 SERIES

Manuel d'utilisation / User manual

300IW6

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

300IWLCR6

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

300ICLCR5

Manuel d'utilisation / User manual

Manuel d'utilisation / User manual

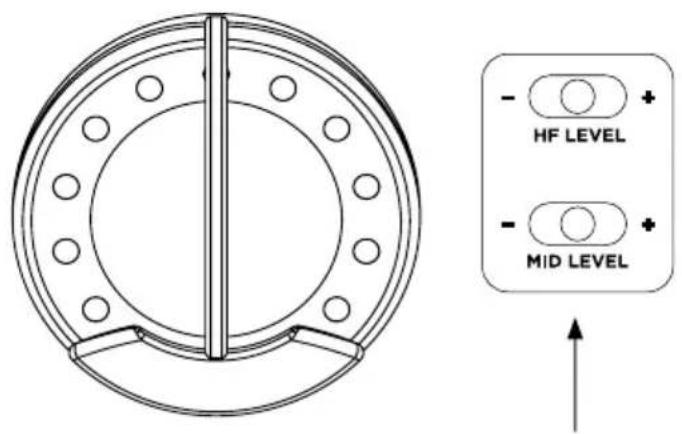

Ajustement du niveau du Tweeter.
Commutateur positionné à l'avant du produit. Tweeter level adjustment
Switch positioned at the front of the product.
Ajustement du niveau des fréquences médiums.
Commutateur positionné à l'avant du produit.
Midrange frequencies level adjustment.
Switch positioned at the front of the product.

	300IW6 300IWLCR6 300ICLCR5
Type	Murale encastrable2 voies	Murale encastrable3 voies	Plafond encastrable3 voies
Sensibilité (2,83 V/1 m)	90 dB 92 dB 91 dB
Bande passante (+/-3 dB)	55 Hz - 28 kHz 40 Hz - 28 kHz 55 Hz - 28 kHz
Coupure basse (-6 dB)	45 Hz 33 Hz 45 Hz
Impédance nominale	8 Ω 8 Ω 8 Ω
Impédance minimale	4,5 Ω 2,9 Ω 2,9 Ω
Puissance ampli recommandée	25 - 130 W 50 - 150 W 50 - 150 W
Dimensions (H x L x P)	323 x 220 x 98 mm 600 x 220 x 98 mm 370 x 370 x 195 mm
Diamètre d'encastrement (H x L)	292 x 191 mm	568 x 191 mm	340 x 340 mm
Profondeur d'encastrement	93 mm	93 mm	190 mm
Poids net (avec grille)	2,25 kg	5,65 kg	7,4 kg
Dimensions carton (L x P x H)	411 x 308 x 184 mm	688 x 308 x 184 mm	465 x 465 x 281 mm
Poids total (avec emballage)	3,85 kg	7,90 kg	9,5 kg

	300IW6 300IWLCR6 300ICLCR5
Type	2-way In-wall	3-way In-wall	3-way In-ceiling
Sensitivity (2.83V/1m)	90dB	92dB 91dB
Frequency response (+/-3dB)	55Hz - 28kHz	40Hz - 28kHz	55Hz - 28kHz
Low frequency point (-6dB)	45Hz	33Hz	45Hz
Nominal impedance	8Ω	8Ω	8Ω
Minimal impedance	4.5Ω	2.9Ω	2.9Ω
Recommended amplifier power	25 - 130W	50 - 150W	50 - 150W
Dimensions (∅/Depth)	12^3/4" × 8^11/16" × 3^7/8" (323 x 220 x 98mm)	23^5/8" × 8^11/16" × 3^7/8" (600 x 220 x 98mm)	14^9/16" × 14^9/16" × 7^11/16" (370 x 370 x 195mm)
Cut-Out diameter	11^1/2" × 7^1/2" (292 x 191mm)	22^3/8" × 7^1/2" (568 x 191mm)	13^3/8" × 13^3/8" (340 x 340mm)
Depth from wall	3^1/16" (93mm)	3^1/16" (93mm)	7^1/2" (190mm)
Net weight (with front grille)	4.9lbs (2.25kg)	12.4lbs (5.65kg)	16.3lbs (7.4kg)
Packing dimensions (WxDxH)	16^3/16" × 12^1/8" × 7^1/4" (411 x 308 x 184mm)	27^1/16" × 12^1/8" × 7^1/4" (688 x 308 x 184mm)	18^5/16" × 18^5/16" × 11^1/16" (465 x 465 x 281mm)
Total weight (with packaging)	8.49lbs (3.85kg)	17.4lbs (7.9kg)	20.9lbs (9.5kg)

Pour faciliter la garantie Focal-JMlab, il est maintenant possible d'enregistrer son produit en ligne : www.focal.com/garantie

Vous venez d'acquérir un produit Focal et nous vous en remercions. Bienvenue dans notre univers, celui de la Haute-Fidélité. Innovation, tradition, excellence et plaisir sont nos valeurs ; notre objectif est de vous offrir un son pur, fidèle et riche. Afin d'exploiter toutes les performances de votre produit, nous vous conseillons de lire les instructions de ce livret puis de le conserver soigneusement pour vous y référer ultérieurement.

Contenu de l'emballage

• 1 x enceinte de la gamme 300 Series
- 1 x grille
- 1 x tissu acoustique
- 1 x notice de démarrage rapide
• 1 x gabarit de découpe
- 1 x consignes de sécurité et conditions de garantie

Points-clés

Tweeter TNV2 à dôme inversé en alliage Aluminium/Magnésium : le tweeter développé pour ces produits utilise la technologie du dôme inversé exclusive à Focal, permettant un transfert optimal de l'énergie et une faible directivité. L'alliage Aluminium/Magnésium du dôme garantit des performances exceptionnelles en matière de rigidité et d'amortissement, pour un aigu à la fois doux et dynamique.

Haut-parleurs à membrane Flax (Lin) : toutes les membranes des haut-parleurs de la gamme 300 Series sont fabriquées avec la technologie sandwich Flax. Le Flax (Lin) est un écotextile aux propriétés structurelles étonnantes : léger, rigide et bien amorti, pour une plus grande neutralité des timbres et une meilleure définition.

Grille de protection à attache magnétique : facilité de mise en place, meilleure intégration.

Filtre à phase optimisée OPC® : optimisation de la phase pour une image sonore précise, stable et naturelle.

Utilisable en milieu humide : tel que salle de bains, cuisine...

Kit de montage optionnel.

Boîtier arrière anti-feux (optionnel) : assure la conformité avec les normes anti-feux des produits.

Période de rodage

Les haut-parleurs utilisés dans les enceintes de la gamme Intégration 300 Series sont des éléments mécaniques complexes qui exigent une période d'adaptation pour fonctionner au mieux de leurs possibilités et s'adapter aux conditions de température et d'humidité de votre environnement. Cette période de rodage varie selon les conditions rencontrées et peut se prolonger sur quelques semaines. Pour accélérer cette opération, nous vous conseillons de faire fonctionner vos enceintes une vingtaine d'heures consécutives. Une fois les caractéristiques de l'enceinte totalement stabilisées, vous pourrez profiter intégralement des performances de vos enceintes Intégration 300 Series.

Câblage avant l'installation

Vous ne pourrez envisager le montage de vos enceintes qu'après la pose des câbles. Assurez-vous de laisser suffisamment de longueur de câble pour pouvoir connecter facilement votre produit (environ 50 cm). Nous vous conseillons d'utiliser du câble avec un repère de manière à respecter la polarité des haut-parleurs (+/-). Choisissez des câbles de qualité et de section appropriées à la longueur : votre revendeur saura vous conseiller.

Choix de l'amplificateur

Ce n'est pas l'excès de puissance d'un amplificateur qui risque de détériorer l'enceinte et les haut-parleurs, mais au contraire un défaut de puissance. En effet si le volume est trop élevé, l'amplificateur sature et génère des signaux parasites qui risquent de détruire le tweeter. La capacité dynamique et la définition des enceintes Intégration 300 Series sont suffisamment élevées pour mettre en évidence les qualités et défauts des amplificateurs qui leur seront associés. Votre revendeur saura aiguiller votre choix, en fonction de vos goûts et de votre budget.

Installation

Positionnement des enceintes

Les enceintes de la gamme 300 Series ont été étudiées pour restituer le plus fidèlement possible toutes les formes de musiques ou programmes Home Cinéma. Il convient néanmoins d'observer quelques règles simples pour optimiser leurs performances, garantir un bon équilibre tonal et une image sonore réaliste.

Utilisation diffusion sonore (Plafond)

Pour une utilisation en diffusion de fond sonore (chaque enceinte fonctionne indépendamment des autres), les enceintes peuvent être installées suivant vos besoins et les contraintes architecturales de la pièce. Prenez soin toutefois de ne pas installer les enceintes trop près d'un mur ou d'un angle afin d'éviter un excès de niveau des basses fréquences.

Utilisation Stéréo (Plafond ou mur)

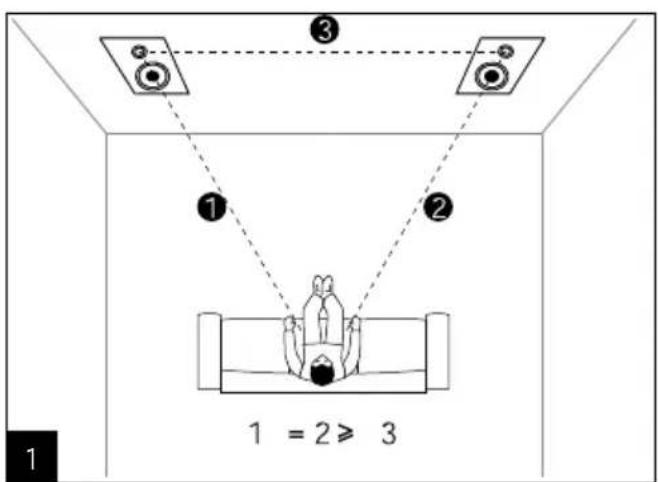

Les enceintes doivent être placées de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle isocèle avec celle-ci. L'espacement entre les deux enceintes sera compris entre 2,5 m et 4 m pour une zone d'écoute comprise entre 3 m et 6 m (fig. 1). Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières. Les enceintes devront être positionnées à même hauteur et sur un même plan horizontal (fig. 2).

En utilisation enceintes de plafond, les enceintes frontales droite et gauche doivent être placées sur une même ligne horizontale décalée de 0,3 à 0,6 m du mur. L'espacement entre les enceintes droite et gauche doit être compris entre 2,5 m et 4 m (fig. 3).

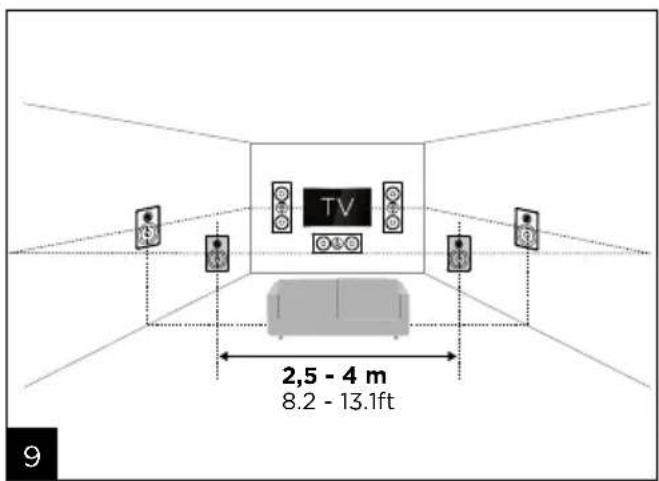

Utilisation Home Cinéma (Plafond ou mur)

- Enceintes frontales droite, gauche et centrale

En utilisation murale, les enceintes frontales droite et gauche doivent être placées de part et d'autre de l'écran et à mi-hauteur de façon symétrique face à la zone d'écoute, de manière à former idéalement un triangle isocèle avec celle-ci. L'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m, pour une zone d'écoute comprise entre 3 m et 6 m, en respectant un espace d'environ 50 cm avec l'écran. Il est néanmoins possible de faire varier ces distances pour trouver le compromis idéal en fonction des conditions d'aménagement particulières.

L'enceinte centrale doit être placée le plus près possible, au-dessus ou au-dessous, de l'écran pour une restitution réaliste des dialogues (fig. 4).

Si un écran de projection micro perforé (transparent acoustiquement) est utilisé, les enceintes frontales droite et gauche et l'enceinte centrale doivent être placées à mi-hauteur de l'écran, sur le même plan horizontal derrière cet écran (fig. 5).

En utilisation plafond, les enceintes frontales droite et gauche et l'enceinte centrale doivent être placées sur une même ligne horizontale décalée de 0,3 à 0,6 m du mur. L'espacement entre les enceintes droite et gauche doit être compris entre 2,5 m et 4 m (fig. 6).

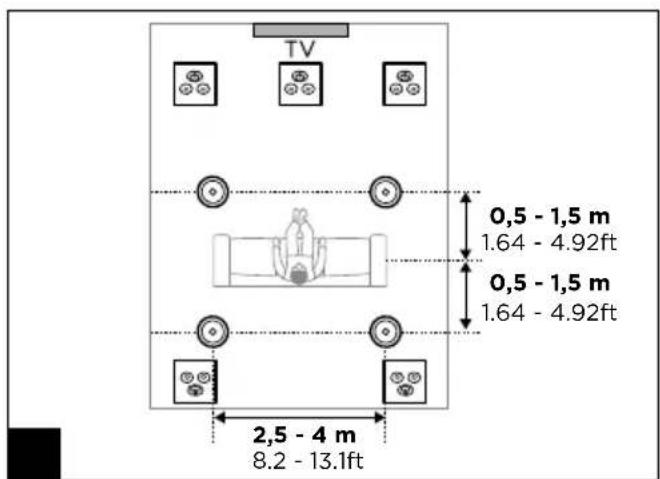

- Enceintes d'effets arrières pour système 5.1.

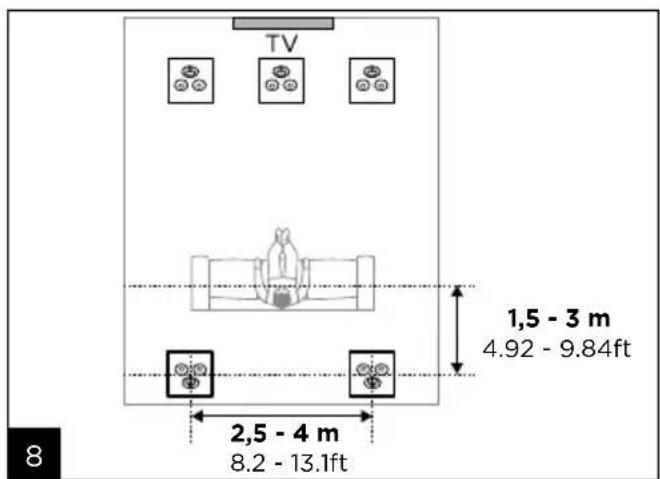

En utilisation murale, les enceintes d'effets arrières doivent être installées sur les murs latéraux légèrement à l'arrière de la position d'écoute (0,5 - 1,5 m) et à la même hauteur que les enceintes frontales droite et gauche (fig. 7).

En utilisation plafond, les enceintes d'effets arrières doivent être installées sur une même ligne horizontale légèrement à l'arrière de la position d'écoute (idéalement 1,5 - 3 m) et l'espacement entre les enceintes droite et gauche doit être compris entre 2,5 m et 4 m (fig. 8).

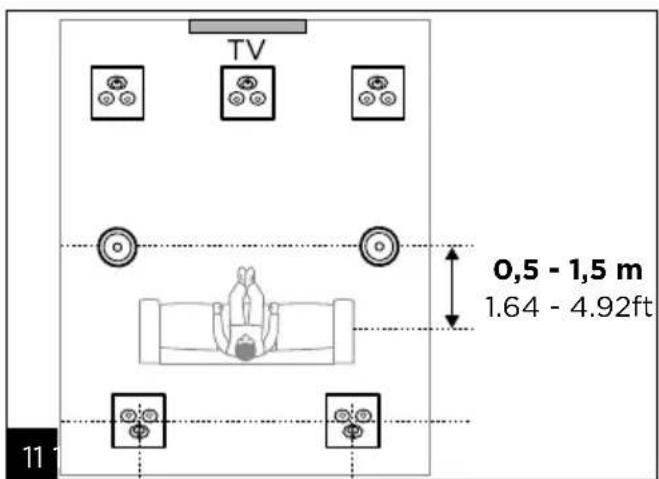

- Enceintes d'effets arrières pour système 7.1.

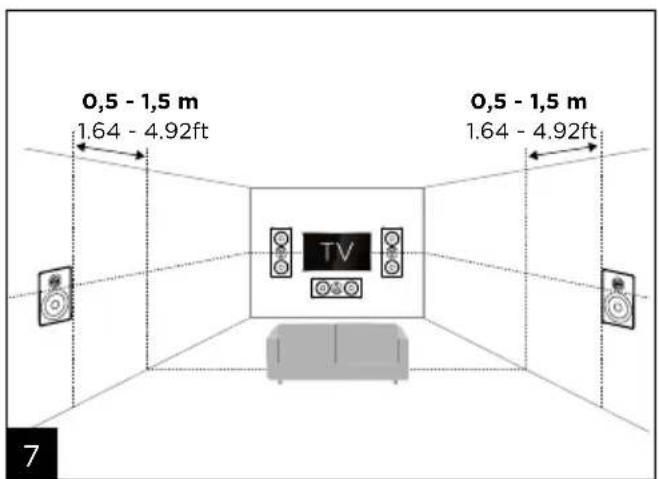

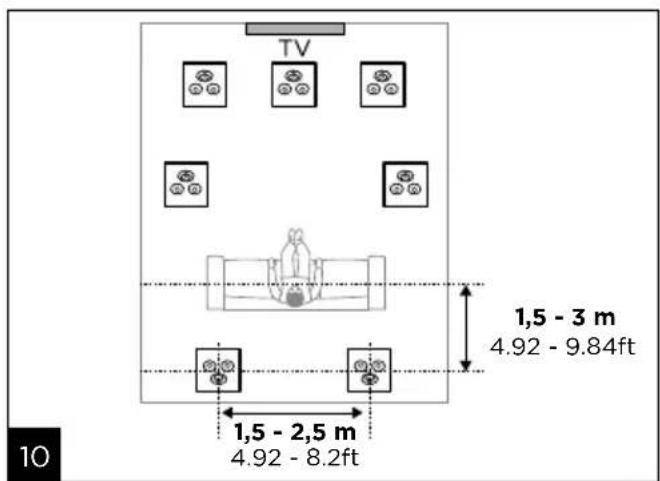

En utilisation murale, les enceintes d'effets arrières droite et gauche doivent être installées sur les murs latéraux au niveau de la position d'écoute et à la même hauteur que les enceintes frontales droite et gauche. Les enceintes d'effets arrières doivent être installées sur le mur situé à l'arrière de la position d'écoute et à la même hauteur que les enceintes frontales droite et gauche. L'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m (fig. 9).

En utilisation plafond, les enceintes d'effets arrières droite et gauche doivent être placées sur une même ligne horizontale en avant de la position d'écoute. Les enceintes d'effets arrières doivent être installées sur une même ligne horizontale légèrement à l'arrière de la position d'écoute (1,5 - 3 m) et l'espacement entre les deux enceintes doit être compris entre 1,5 m et 2,5 m (fig. 10).

- Enceintes d'effet Atmos® (Plafond)

Pour un système 5.1.2, les enceintes d'effet Atmos doivent être installées sur une même ligne horizontale, légèrement avancées par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m (fig. 11).

Pour un système 5.1.4, les enceintes d'effet Atmos avants doivent être installées sur une même ligne horizontale, légèrement avancées par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être de compris entre 2,5 m et 4 m. Les enceintes d'effet Atmos arrières doivent être installées sur une même ligne horizontale, légèrement en arrière par rapport à la position d'écoute (0,5 - 1,5 m) et l'espacement entre les deux enceintes doit être compris entre 2,5 m et 4 m (fig. 12).

Construction existante

• Avant d'installer les enceintes, assurez-vous que les emplacements correspondants dans le plafond/mur sont libres de toute obstruction comme le passage d'un conduit d'aération, ou de tout câble risquant d'interférer avec l'installation. Utilisez les outils appropriés pour vous aider dans la détermination des endroits adéquats.

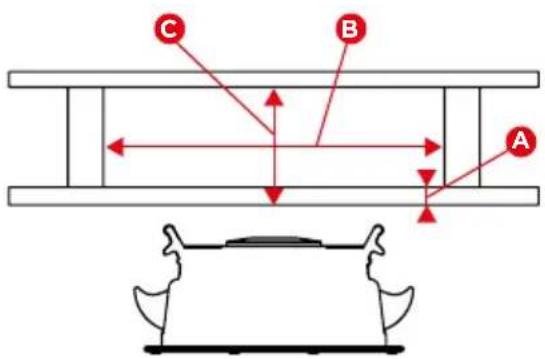

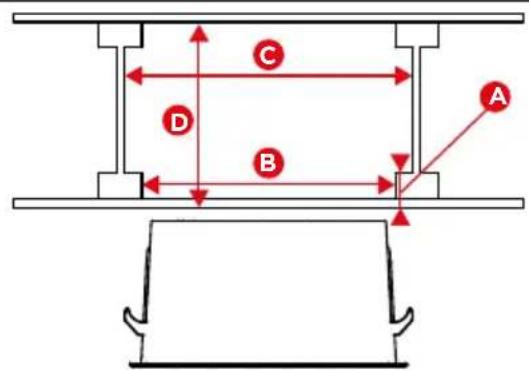

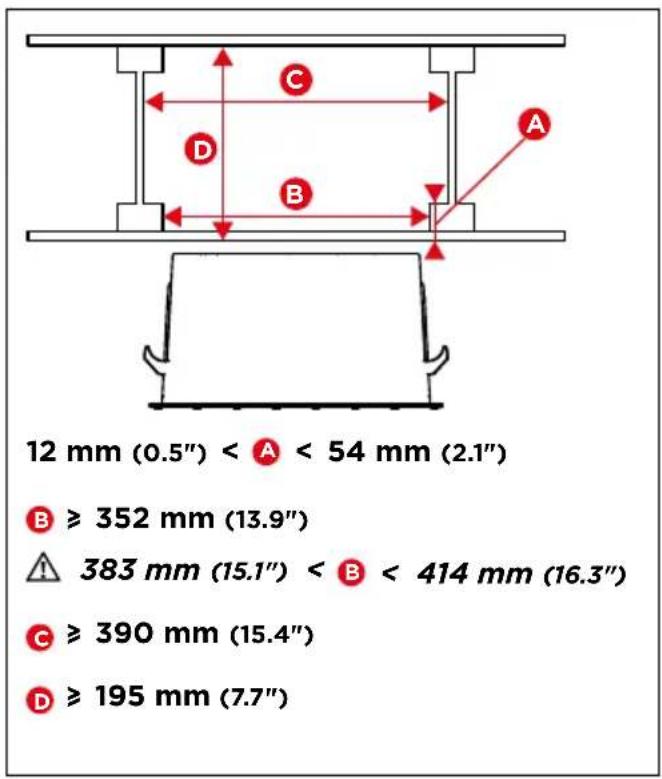

• Assurez-vous qu'il y a suffisamment d'espace à l'intérieur du plafond/mur pour pouvoir installer le produit.
• En utilisant le gabarit de découpe fourni, tracez une ligne sur le plafond/mur existant. Découpez alors en suivant le tracé avec un outil approprié pour pratiquer une ouverture dans le plafond/mur (fig. A1, A2 / B1, B2 / C1, C2).

Nouvelle construction

• Utilisez le kit de montage optionnel spécifique
• Câblez les enceintes avant de les installer

Pose de l'enceinte

Les produits de la gamme 300 Series comprennent une enceinte et une grille magnétique.

L'enceinte 300ICLCR5 est fournie avec des adaptateurs (situés à proximité des coins) permettant de répondre aux différentes épaisseurs de plafond (12 à 54 mm).

La mise en place des produits de la gamme 300 Series ne nécessite aucun outil, grâce au système Easy Quick Install !

300IW6/300IWLCR6

1. Levez les pattes de fixation (fig. A3 / B3)
2. Connectez le câble d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le câble connecté à la borne "+" de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le câble connecté à la borne "-" de l'amplificateur doit être relié à la borne noire.
3. Insérez le produit dans le mur ou le plafond en appuyant sur les différents côtés de l'enceinte pour assurer sa mise en place (fig. A5 / B5)

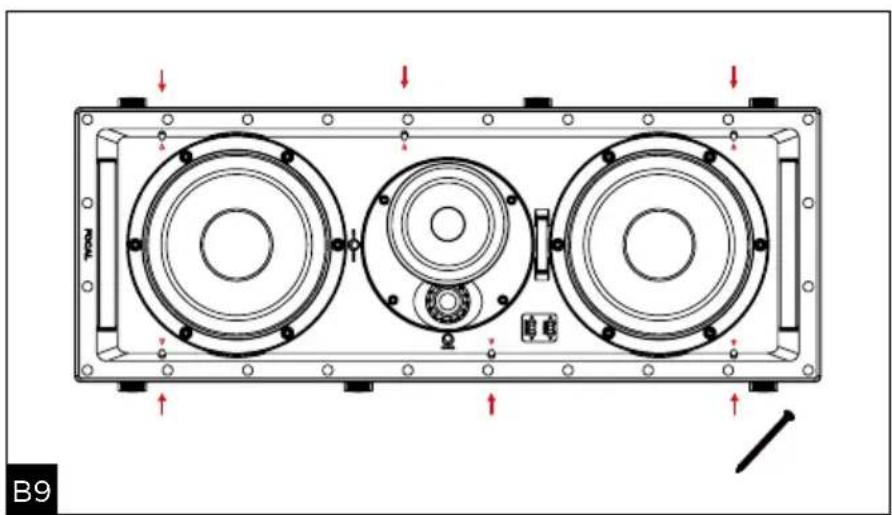

4. Au besoin il est possible de rajouter des vis de maintien (jusqu'a 4/6). Nous recommandons d'utiliser de longues vis d'une longueur supérieure à 8 cm et de les insérer dans les emplacements prévus à cet effet, marqués par une flèche rouge (fig. A8/B9).

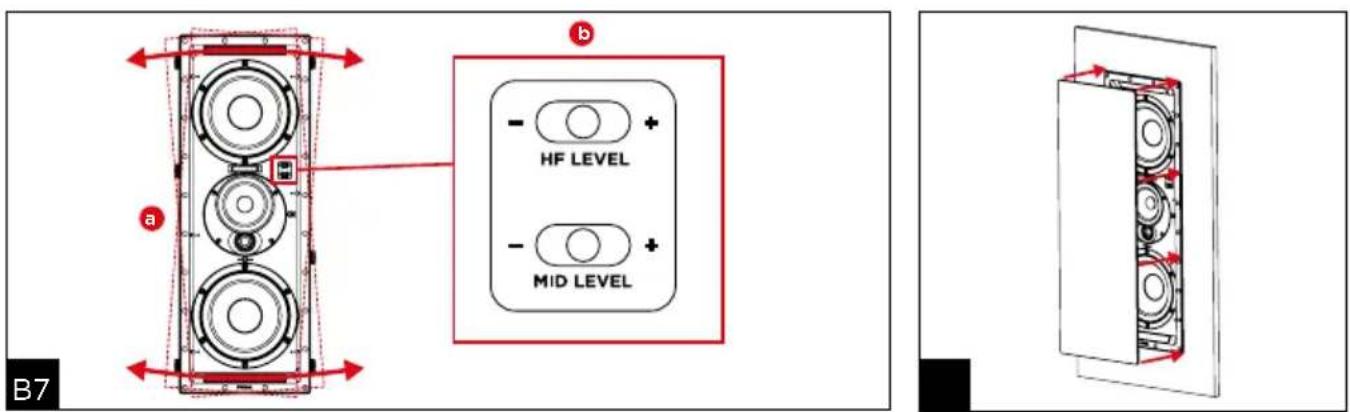

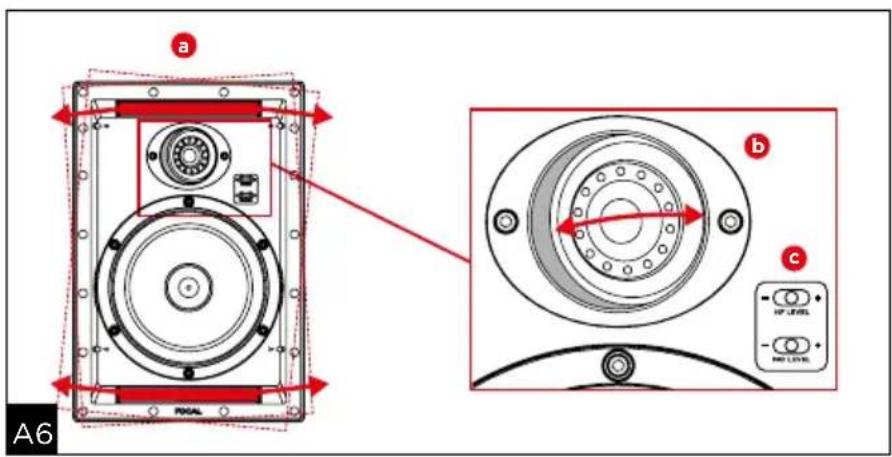

5. Au besoin, ajustez les niveaux d'aigu et de médium en fonction de l'acoustique de la pièce (fig. A6 / B7)

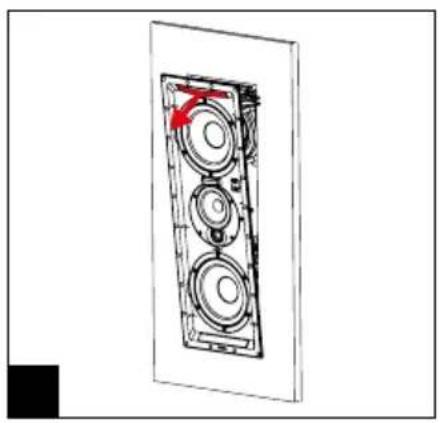

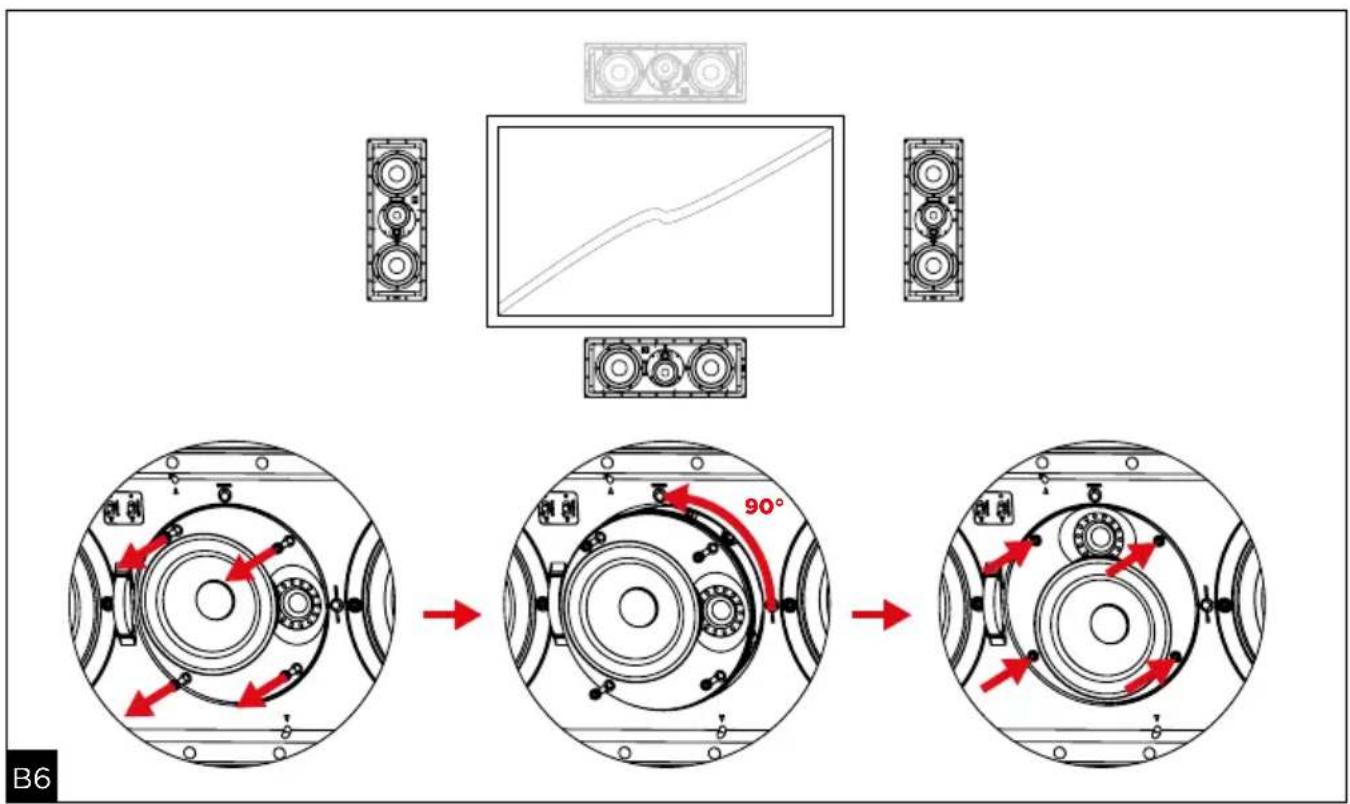

300IWLCR6 : En utilisation comme enceinte centrale, ôtez les 4 vis de la platine médium-aigu, tournez la platine à 90° de façon à faire correspondre la position du tweeter avec le marquage « CENTER » (fig. B6). Vissez les 4 vis.

300IW6 : Orientez le tweeter vers la position d'écoute (fig. A6).

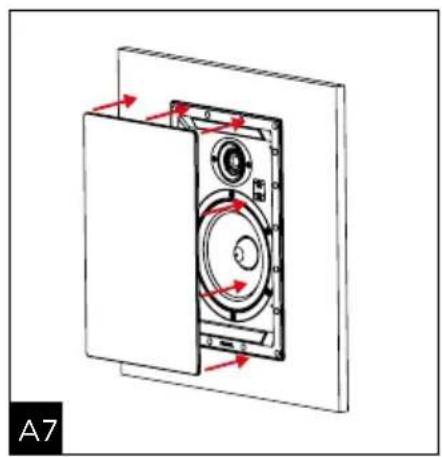

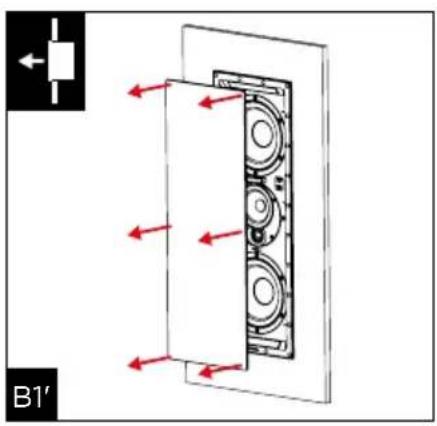

1. Les enceintes 300 Series sont livrées accompagnées d'un tissu acoustique opacifiant. Enlevez le film de protection puis appliquez le tissu sur la grille. Néanmoins de meilleures performances audio seront obtenues sans le tissu opacifiant.

2. La grille peut maintenant être mise en place. La grille est maintenue en place magnétiquement sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage. (fig. A7 / B8)

300 SERIES

Manuel d'utilisation

300ICLCR5

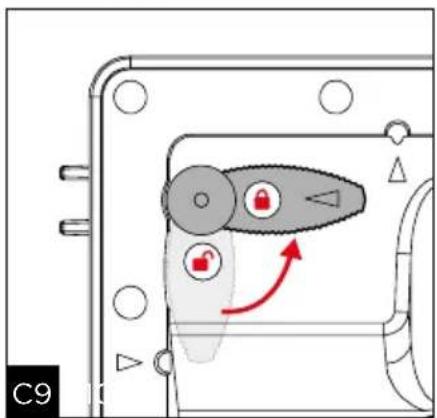

1. Déverrouillez la sécurité (fig. C3).
2. Levez les pattes de fixation (fig. C4).

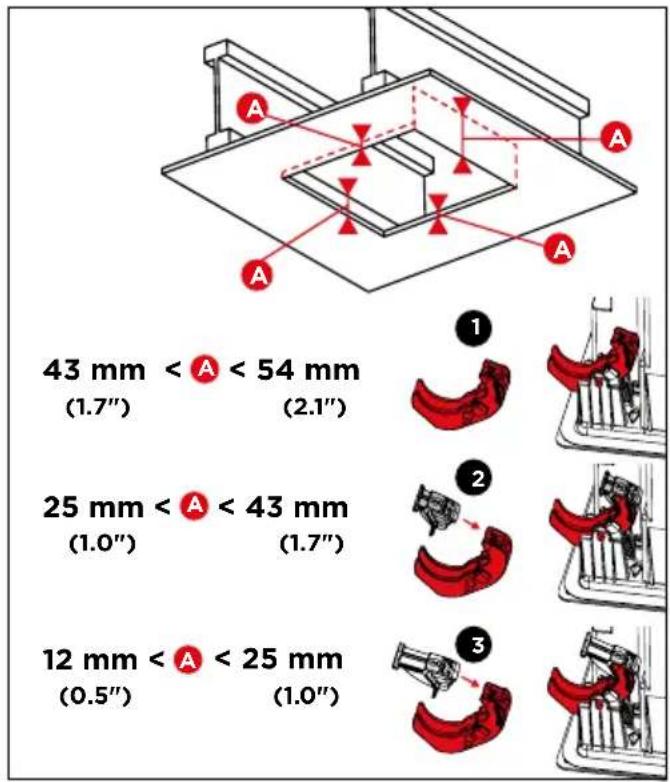

3. Mesurez l'épaisseur du plafond et, au besoin, montez les adaptateurs adéquats (situés à proximité des coins) (fig. C5).
4. Sécurisez l'installation du produit à l'aide d'une élingue (fig. C6).

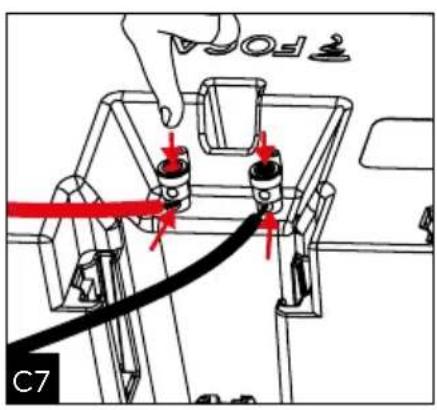

5. Connectez le câble d'enceinte, préalablement dénudé, aux bornes à ressorts de l'enceinte. Il est impératif que la polarité de connexion de chaque enceinte soit correcte : le câble connecté à la borne "+" de l'amplificateur doit être relié à la borne rouge sur l'enceinte. De même, le câble connecté à la borne "-" de l'amplificateur doit être relié à la borne noire. Si cette condition n'est pas respectée, l'image stéréo et la perception du grave se dégraderont considérablement (fig. C7).

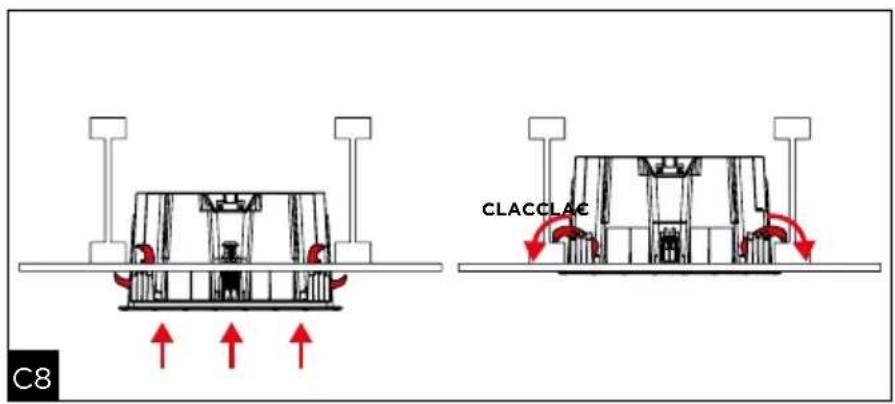

6. Insérez le produit dans le mur ou le plafond en appuyant sur les différents côtés de l'enceinte pour assurer sa mise en place (fig. C8) puis verrouiller le système de sécurité (fig. C9).
7. Au besoin il est possible de rajouter des vis de maintien (jusqu'à 9). Nous recommandons d'utiliser de longues vis d'une longueur supérieure à 8 cm et de les insérer dans les emplacements prévus à cet effet, marqués par une flèche rouge (fig. C12).

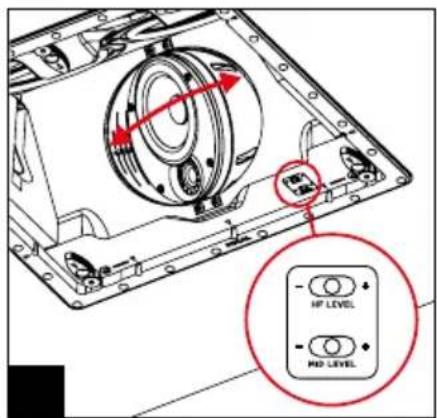

8. Orientez la platine médium-aigu vers la position d'écoute (fig. C10). Au besoin, ajustez les niveaux d'aigu et de médium en fonction de l'acoustique de la pièce (fig. C10).
9. Les enceintes 300 Series sont livrées accompagnées d'un tissu acoustique opacifiant. Enlevez le film de protection puis appliquez le tissu sur la grille. Néanmoins de meilleures performances audio seront obtenues sans le tissu opacifiant.
10. La grille peut maintenant être mise en place. Elle est maintenue en place magnétiquement sur le cadre de montage, vous avez juste besoin de l'aligner avec le bord du cadre de montage. (fig. C11)

Peinture

Si vous le désirez, la grille de vos produits peut être peinte de manière à harmoniser votre produit avec votre environnement. Nous vous conseillons en premier lieu de retirer la grille du produit et de la peindre à l'aide d'un pistolet à peinture. La peinture utilisée peut être de même nature que la peinture murale (fig. E / F / G). Si vous désirez peindre le plafond/mur sans démonter votre produit, nous vous conseillons d'utiliser le masque de protection fourni. Sa fixation sur le cadre de montage est magnétique (fig. E / F / G).

Conditions de garantie

En cas de problème, s'adresser à votre revendeur Focal.

La garantie légale des vices cachés pour la France est de deux ans à compter de la découverte du vice. La garantie légale de conformité pour la France sur tout matériel neuf Focal est de deux ans à partir de la date d'achat. En cas de non-conformité du matériel, celui-ci doit être expédié, dans son emballage d'origine ou dans un emballage équivalent de nature à assurer sa parfaite protection durant le transport, au revendeur qui analysera le matériel et déterminera la nature de la panne. Si celui-ci est sous garantie et que les conditions de déclenchement de la garantie sont réunies, le matériel sera réparé ou remplacé selon les conditions applicables en matière de garantie légale à la date d'achat de l'appareil. Dans le cas contraire, un devis de réparation sera proposé. La garantie ne couvre pas les dommages résultant d'une mauvaise utilisation ou d'un branchement incorrect (bobines mobiles brulées par exemple...). En dehors de la France, le matériel Focal est couvert par une garantie dont les conditions sont fixées ou mises en œuvre localement par le distributeur officiel Focal de chaque pays, conformément aux lois en vigueur sur le territoire concerné.

Nouvelle construction

Votre produit Focal-JMlab a été conçu et fabriqué avec des matériaux et composants de haute qualité, susceptibles d'être recyclés et réutilisés. Ce symbole signifie que les appareils électriques et électroniques, lorsqu'ils sont arrivés en fin de vie, doivent être éliminés séparément des ordures ménagères. Veuillez rapporter cet appareil à la déchetterie communale ou à un centre de recyclage. Vous contribuez ainsi à la préservation de l'environnement.
