Merk	Focal
Model	300 ICLCR 5
Producttype	Inbouwluidspreker 3-weg (plafond)
Gevoeligheid	91 dB (2,83 V/1 m)
Frequentiebereik	55 Hz - 28 kHz (±3 dB)
Laagste afsnijfrequentie	45 Hz (-6 dB)
Nominale impedantie	8 Ω
Minimale impedantie	2,9 Ω
Aanbevolen versterkervermogen	50 - 150 W
Afmetingen (H x B x D)	370 x 370 x 195 mm
Inbouwdiameter	340 x 340 mm
Inbouwdiepte	190 mm
Nettogewicht	7,4 kg
Tweeter	Omgekeerde koepel TNV2 van aluminium/magnesiumlegering
Luidsprekers	Sandwichmembraan Flax (vlas)
Rooster	Magnetische bevestiging, verwijderbaar en schilderbaar
Gebruik in vochtige omgeving	Ja (badkamer, keuken)
Instellingen	Aanpassing van het tweeter- en middentoonniveau (schakelaars aan de voorzijde)
Montagesysteem	Easy Quick Install zonder gereedschap, adapters voor plafonddiktes 12-54 mm
Inspeelperiode	20 opeenvolgende uren aanbevolen
Onderhoud en reiniging	Reinigen met een zachte, droge doek. Gebruik geen oplosmiddelen of chemicaliën.
Veiligheid	Installatie door een professional aanbevolen. Houd rekening met de polariteit van de aansluitingen. Gebruik een kabel met de juiste doorsnede.
Reserveonderdelen en repareerbaarheid	Optionele montagekit, optionele brandwerende achterkast. Neem contact op met de dealer voor reparaties.
Garantie	Wettelijke conformiteitsgarantie 2 jaar (Frankrijk)
Algemene informatie	Focal 300 Series, Frans ontwerp

Veelgestelde vragen - 300 ICLCR 5 FOCAL

Wat zijn de soorten luidsprekers van de 300 Series?

De serie omvat drie modellen: de 300IW6 (2-weg wand), de 300IWLCR6 (3-weg wand) en de 300ICLCR5 (3-weg plafond).

Hoe pas ik het niveau van de tweeter en de middentonen aan?

Gebruik de schakelaars aan de voorkant van het product om de niveaus van de tweeter en de middentonen aan te passen aan de akoestiek van de ruimte.

Wat is de aanbevolen inspeelperiode voor de luidspreker?

Het wordt aanbevolen om de luidsprekers 20 opeenvolgende uren te laten werken om hun prestaties te stabiliseren. Het volledige inspelen kan enkele weken duren.

Kan ik de luidspreker 300ICLCR5 gebruiken in een badkamer?

Ja, de luidspreker is ontworpen voor gebruik in vochtige omgevingen zoals badkamers of keukens.

Hoe installeer ik de luidspreker in het plafond?

Gebruik de meegeleverde uitsnijsjabloon, snijd de opening, sluit de kabel aan met inachtneming van de polariteit, en plaats vervolgens de luidspreker met het Easy Quick Install-systeem zonder gereedschap. Voor de 300ICLCR5 vergrendelt u de beveiliging na het plaatsen.

Hoe oriënteer ik de middentoon-hoogtonenmodule voor gebruik als centerluidspreker?

Bij de 300IWLCR6 verwijdert u de 4 schroeven van de middentoon-hoogtonenmodule, draait u deze 90° om de tweeter uit te lijnen met de markering CENTER en draait u de schroeven weer vast.

Kan ik het beschermrooster schilderen?

Ja, u kunt het rooster schilderen met een verfspuit met verf van dezelfde soort als muurverf. Verwijder het rooster van het product voordat u gaat schilderen.

Welk type kabel moet ik gebruiken om de luidspreker aan te sluiten?

Gebruik een kwaliteitskabel met polariteitsmarkering (+ en -) en een doorsnede die past bij de lengte. Uw dealer kan u adviseren.

Welk versterkervermogen wordt aanbevolen voor de 300ICLCR5?

Het aanbevolen versterkervermogen ligt tussen 50 en 150 W per kanaal.

Hoe reinig ik de luidspreker en het rooster?

Gebruik een zachte, droge doek om het rooster en de luidspreker te reinigen. Gebruik geen oplosmiddelen of chemicaliën.

GEBRUIKSAANWIJZING 300 ICLCR 5 FOCAL

Nederlands : pagina 49

Русский: стр. 55

中文: page 61

한국어: 第67页

日本語：ページ73

Voor garantie validatie Focal -JMlab,

Het is nu mogelijk om het product online te registreren: www.focal.com/warranty

Bedankt dat u hebt gekozen voor een product van Focal. We heten u van harte welkom in ons hifiuniversum. Wij staan voor innovatie, traditie, kwaliteit en plezier, en ons enige doel is het creëren van een pure, getrouwe en rijke luisterervaring voor onze klanten. Neem de instructies in deze handleiding grondig door om volop te kunnen genieten van uw product. Bewaar de handleiding vervolgens zorgvuldig voor later gebruik.

Inhoud van verpakking

• 1 x speaker 300 Serie productlijn
- 1 x stofkap
• 1 x akoestisch membraan
- 1 x gebruiksaanwijzing snel starten
- 1 x snijsjabloon
- 1 x veiligheidsvoorschriften en garantievoorwaarden

Belangrijke punten

Tweeter TNV2 met omgekeerde koepel uit aluminium/magnesiumlegering: de tweeter die ontwikkeld werd voor deze producten maakt gebruik van het omgekeerde koepelontwerp dat uniek is voor Focal voor een optimale vermogenstransfer en een beperkt richtingseffect. De aluminium-magnesiumlegering van de koepel garandeert een uitzonderlijke stijfheid- en dempingskwaliteit die zowel de hoge tonen als het dynamische toonbereik aankan.

Luidsprekers met Flax membraan (vlas): alle membranen van luidsprekers uit de 300 Serie productlijn zijn geproduceerd op basis van de sandwich Flax-technologie. Flax (vlas) is een ecotextiel met verbluffende structuurkenmerken: het is licht, stijf en biedt goede demping voor een groter neutraal toonbereik en betere scherpte.

Beschermende stofkap met magneetbevestiging: gemakkelijk te plaatsen voor optimale inbouw.

Geoptimaliseerd OPC®-fasefilter: faseoptimalisatie voor een nauwkeurig, stabiel en natuurlijk klankbeeld.

Geschikt voor vochtige omgevingen: zoals badkamers, keukens, ...

Optionele montagekit.

Brandbestendige klankkast (optioneel): garandeert overeenstemming met de brandveiligheidsnormen van producten.

Aanpassingsperiode

De inbouwspeakers die gebruikt worden in de productlijn 300 Serie zijn complexe mechanische onderdelen die een aanpassingsperiode vereisen om optimaal te werken en zich aan te passen aan de temperatuuromstandigheden en vochtigheidsgraad van uw omgeving. Deze aanpassingsperiode verschilt naargelang de omstandigheden en kan verschillende weken duren. We raden u aan om uw speakers minstens twintig opeenvolgende uren te laten werken om deze periode te versnellen. Zodra de eigenschappen van uw speaker volledig stabiel zijn, kunt u volledig gebruik maken van het vermogen van uw 300 Serie inbouwspeaker.

Pre-installatie bekabeling

Breng eerst alle kabels aan alvorens de speakers te monteren. Zorg dat u voldoende kabellengte voorziet om uw product gemakkelijk te kunnen aansluiten (ca. 50 cm). We adviseren om een kabel met een merkteken te gebruiken om de polariteit van de luidsprekers (+/-) te controleren. Kies kwaliteitsvolle kabels met een geschikte diameter voor de lengte: vraag raad aan uw verkoper.

Keuze van versterker

Het grootste gevaar voor beschadiging van een versterker en de speakers is niet een teveel aan vermogen maar net een tekort aan vermogen. Als het volume te hoog is, zal de versterker verzadigd raken en parasitaire signalen opwekken die de tweeter kunnen beschadigen. De inbouwspeakers uit de 300 Serie hebben voldoende dynamisch vermogen en scherpte om de kwaliteiten en tekorten van de bijhorende versterkers te onderstrepen. Uw verkoper kan u helpen op basis van uw voorkeuren en budget het juiste product te kiezen.

Installatie

Plaatsing van speakers

De speakers uit de 300 Serie werden ontwikkeld met het oog op de grootste mogelijke betrouwbaarheid voor alle muziekgenres of software voor thuisbioscopen. Het is echter goed om rekening te houden met enkele eenvoudige voorschriften om hun vermogen te optimaliseren, een goed toonevenwicht en realistisch klankbeeld te garanderen.

Gebruik als box (plafondspeaker)

Bij toepassing als eindspeaker (elke speaker werkt onafhankelijk van de anderen), de speakers kunnen op basis van uw behoeften en de ruimtelijke indeling van uw kamer worden geïnstalleerd. Zorg er echter voor dat u de speakers niet te dicht in de buurt van een muur of hoek installeert om te veel lagtonenfrequenties te vermijden.

Stereogebruik (plafond of muur)

De speakers moeten symmetrisch naar de luisterzone worden geplaatst zodat ze een perfecte gelijkbenige driehoek vormen met de luisterzone. De ruimte tussen de twee speakers moet 2,5 tot 4 m bedragen voor een luisterzone van 3 tot 6 m (afb. 1). U kunt deze afstanden echter afwisselen om het ideale compromis te bepalen in functie van de specifieke ruimtelijke indeling. De speakers moeten op dezelfde hoogte worden geplaatst en in hetzelfde horizontaal vlak liggen (afb. 2).

Bij toepassing als plafondspeakers moeten de frontspeakers links en rechts op dezelfde horizontale lijn worden geplaatst met een afstand van 0,3 tot 0,6 van de muur. De afstand tussen de linker- en rechterspeaker moet ca. 2,5 en 4 m (afb. 3) bedragen.

Gebruik voor thuisbioscoop (plafond of muur)

- Frontspeakers links, rechts en centraal

Indien gemonteerd op de muur moeten de linker- en rechterfrontspeakers aan weerszijden van en halverwege het scherm en symmetrisch naar de luisterzone worden geplaatst. Zorg dat ze een perfecte gelijkbenige driehoek vormen met de luisterzone. De ruimte tussen de twee speakers moet 2,5 tot 4 m bedragen voor een luisterzone van 3 tot 6 m, rekening houdend met een afstand van 50 cm tot het scherm. U kunt deze afstanden echter afwisselen om het ideale compromis te bepalen in functie van de specifieke ruimtelijke indeling.

De centrale speaker moet zo dicht mogelijk onder of boven het scherm worden geplaatst voor een realistische geluidsweergave van de dialogen (afb. 4).

Als u gebruik maakt van een projectiescherm met microperforaties (akoestisch transparant) moeten de linker- en rechterfrontspeakers en de centrale speaker halverwege van het scherm worden geplaatst en op hetzelfde horizontale vlak achter dit scherm (afb. 5).

Bij toepassing als plafondspeakers moeten de frontspeakers links en rechts en de centrale speaker op dezelfde horizontale lijn worden geplaatst met een afstand van 0,3 tot 0,6 van de muur. De afstand tussen de linker- en rechterspeaker moet ca. 2,5 en 4 m (afb. 6) bedragen.

- Achterspeakers voor systeem 5.1.

Indien bevestigd op de muur moeten de achterspeakers op de zijwanden worden geïnstalleerd, een beetje achter de luisterpositie (0,5 - 1,5 m) en op dezelfde hoogte als de linker- en rechterfrontspeakers (afb. 7). Indien bevestigd op het plafond, moeten de achterspeakers op dezelfde horizontale lijn worden geplaatst, een beetje achter de luisterpositie (ideaal 1,5 - 3 m) en de afstand tussen de linker- en rechterspeakers moet tussen 2,5 en 4 m (afb. 8) bedragen.

- Achterspeakers voor systeem 7.1.

Indien bevestigd op de muur moeten de linker- en rechterachterspeakers op de zijwanden worden geïnstalleerd, ter hoogte van de luisterpositie en op dezelfde hoogte als de linker- en rechterfrontspeakers. Achterspeakers moeten op de muur achter de luisterpositie worden bevestigd en op dezelfde hoogte als de linker- en rechterfrontspeakers. De afstand tussen de twee speakers moet ca. 2,5 en 4 m (afb. 9) bedragen.

Bij toepassing als plafondspeakers moeten de linker- en rechterachterspeakers op dezelfde horizontale lijn worden geplaatst voor de luisterpositie. De achterspeakers moeten op dezelfde horizontale lijn worden geplaatst, een beetje achter de luisterpositie (1,5 - 3 m) en de afstand tussen de twee speakers moet tussen 1,5 en 2,5 m (afb. 10) bedragen.

- Atmos® (plafondspeakers)

Op een 5.1.2 geluidssysteem moeten de Atmos speakers op dezelfde horizontale lijn worden geplaatst, een beetje voor de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m (afb. 11) bedragen.

Op een 5.1.4 geluidssysteem moeten de voorste Atmos speakers op dezelfde horizontale lijn worden geplaatst, een beetje voor de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m bedragen. De Atmos speakers moeten op dezelfde horizontale lijn worden geïnstalleerd, een beetje achter de luisterpositie (0,5 - 1,5 m) en de afstand tussen de twee speakers moet tussen 2,5 en 4 m (afb. 12) bedragen.

Bestaande constructie

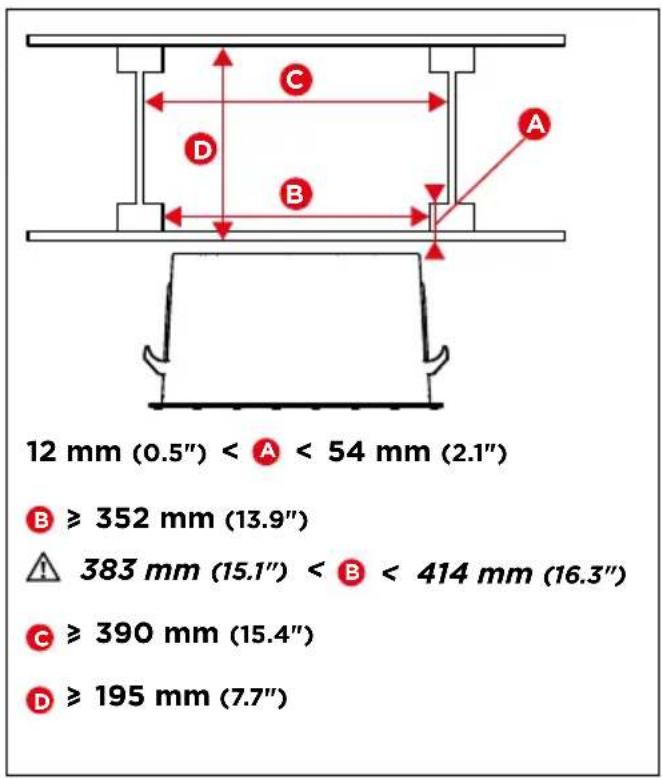

• Controleer eerst of de overeenkomstige posities in het plafond/de muur vrij zijn van obstructies zoals ventilatiekanalen of kabels die een probleem kunnen vormen voor de installatie alvorens de speakers te installeren. Gebruik het juiste gereedschap om na te gaan of een locatie geschikt is.
• Controleer of er voldoende vrije ruimte is in het plafond de muur om het product te installeren.
• Gebruik het meegeleverde snijsjabloon om een lijn te tekenen op de bestaande muur/het plafond. Snijd met het geschikte gereedschap de vorm uit volgens het sjabloon om een opening te maken in het plafond/de muur (afb. A1, A2 / B1, B2 / C1, C2).

Nieuwe constructie

• Gebruik de overeenkomstige optionele montagekit
• Bekabel de speakers alvorens ze te installeren

Plaatsing van de speaker

De producten uit de 300 Serie productlijn hebben een speaker en een magnetische kap.

De 300ICLCR5 speaker wordt geleverd met adapters (in de hoeken) om ze aan te passen aan alle plafonddiktes (12 tot 54 mm).

Voor de montage van producten uit de 300 Serie productlijn is geen gereedschap vereist dankzij het Easy Quick Install! systeem.

300IW6/300IWLCR6

1. Zet de bevestigingspootjes omhoog (afb. A3/B3)
2. Sluit de vooraf ontblote speakerkabel aan op de veerklemmen van de speaker. Het is van cruciaal belang dat de polariteit van de aansluiting van alle speakers juist is: de kabel die op de "+" pool van de versterker is aangesloten, moet verbonden zijn met de rode klem op de speaker. Ook de kabel op de "-" pool van de versterker moet op de zwarte klem verbonden zijn.
3. Plaats het product in de muur of het plafond door op de verschillende zijden van de speaker te drukken zodat deze goed op zijn plaats klikt (afb. A5/B5)
4. Indien nodig kunt u ook borgschroeven toevoegen (max. 4/6). We adviseren om lange schroeven te gebruiken (meer dan 8 cm) en steek ze in de daarvoor voorziene openingen gemarkeerd met een rode pijl (afb. A8/B9).
5. Pas de toonfrequenties en -media naar behoefte aan in functie van de akoestiek van de ruimte (afb. A6/B7)

300IWLCR6 : Indien gebruikt als centrale speaker eerst de 4 schroeven van het plaatje voor de midden- tonen verwijderen, draai het plaatje 90° zodat de positie van de tweeter overeenkomt met het merkteken "CENTER" (afb. B6). Draai de 4 schroeven vast.

300IW6 : Richt de tweeter naar de luisterpositie (afb. A6).

1. LSpeakers uit de 300 Serie worden geleverd met een contrasterend akoestisch membraan. Verwijder de beschermingsfolie en plaats daarna het membraan op de kap. Gebruik van het contrasterend membraan wordt echter afgeraden voor betere audioprestaties.

2. De kap kan nu worden aangebracht. De kap wordt magnetisch op zijn plaats gehouden op het montageframe. U moet ze alleen nog uitlijnen op de randen van het montageframe. (afb. A7/B8)

300ICLCR5

1. Ontgrendel de beveiliging (afb. C3).
2. Zet de bevestigingspootjes omhoog (afb. C4).

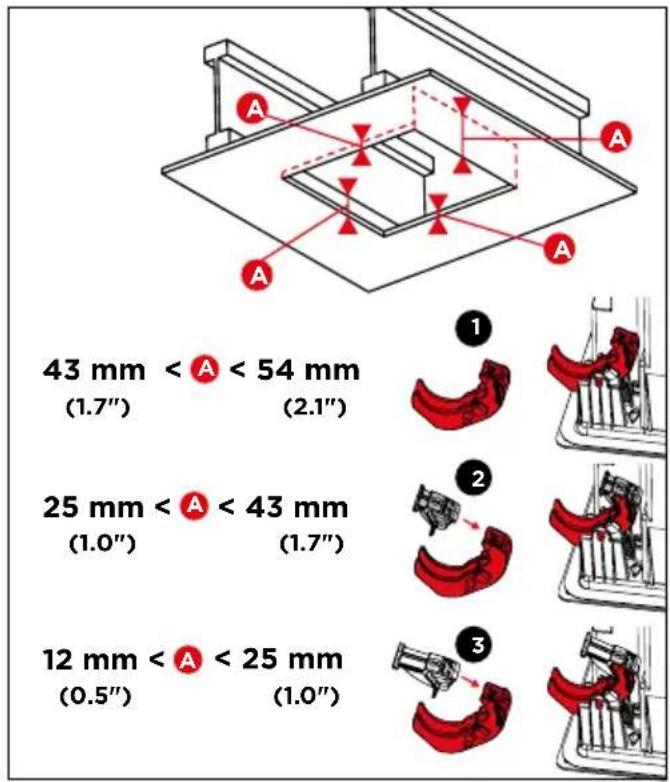

3. Meet de dikte van het plafond en monteer, indien nodig, de geschikte adapters (in de hoeken) (afb. C5).
4. Zet de installatie van het product vast met een strop (afb. C6).
5. Sluit de vooraf ontblote speakerkabel aan op de veerklemmen van de speaker. Het is van cruciaal belang dat de polariteit van de aansluiting van alle speakers juist is: de kabel die op de "+" pool van de versterker is aangesloten, moet verbonden zijn met de rode klem op de speaker. Ook de kabel op de "-" pool van de versterker moet op de zwarte klem verbonden zijn. Als deze voorwaarde niet wordt nageleefd, zal de ste reoklank en de perceptie van de lage tonen aanzienlijk slechter worden (afb. C7).
6. Plaats het product in de muur of het plafond door op de verschillende zijden van de speaker te drukken zodat deze goed op zijn plaats klikt (afb. C8) en vergrendel vervolgens de beveiliging (afb. C9).
7. Indien nodig kunt u ook borgschroeven toevoegen (max. 9). We adviseren om lange schroeven te gebruiken (meer dan 8 cm) en steek ze in de daarvoor voorziene openingen gemarkeerd met een rode pijl (afb. C12).
8. Richt het plaatje voor middentonen naar de luisterpositie (afb. C10). Pas de toonfrequenties en -media naar behoefte aan in functie van de akoestiek van de ruimte (afb. C10).
9. Speakers uit de 300 Serie worden geleverd met een contrasterend akoestisch membraan. Verwijder de beschermingsfolie en plaats daarna het membraan op de kap. Gebruik van het contrasterend membraan wordt echter afgeraden voor betere audioprestaties.
10. De kap kan nu worden aangebracht. Ze wordt magnetisch op zijn plaats gehouden op het montageframe. U moet ze alleen nog uitlijnen op de randen van het montageframe. (afb. C11)

Laklaag

Indien gewenst, kunt u de kap van uw producten een andere kleur geven om uw product af te stemmen op uw omgeving. We adviseren om eerst de kap van het product te verwijderen en deze vervolgens met een verfspuit in een andere kleur te lakken. De gebruikte verf is best van dezelfde soort als de muurverf (afb. E/F/G). Als u de muur/het plafond wilt verven zonder het product te demonteren, adviseren we om het meegeleverde beschermingsmasker te gebruiken. Het beschikt over een magnetisch montageframe (afb. E/F/G).

Garantievoorwaarden

Neem contact op met uw verkoper als er zich problemen voordoen.

De Franse garantietermijn voor alle producten van Focal is 2 jaar vanaf de aankoopdatum en niet overdraagbaar in geval van wederverkoop. In geval van defecte materialen moet u deze op eigen kosten en in de originele verpakking naar de verkoper retourneren. Uw leverancier zal het product analyseren en de aard van het defect bepalen. Als het product nog onder garantie is, wordt het materiaal portvrij terugbezorgd of vervangen. Indien de garantie verlopen is, zal u een offerte voor de reparatie ontvangen. De garantie geldt niet voor schade als gevolg van verkeerd gebruik of verkeerde aansluiting (bijvoorbeeld verbrande mobiele spoelen ...).

Buiten Frankrijk valt het materiaal van Focal onder een lokale garantie op basis van voorwaarden bepaald door de officiële Focal verdeler van het respectievelijke land. Deze voorwaarden zijn altijd in overeenstemming met de geldende wetgeving van dat land.

Uw Focal-JMlab-Product is ontworpen voor en gebouwd uit hoogwaardige materialen en componenten die gerecycled kunnen worden en dus geschikt zijn voor hergebruik. Dit symbool betekent, dat elektrische en elektronische apparatuur aan het einde van zijn levensduur gescheiden van het huisvuil apart moet worden ingeleverd. Breng dit apparaat naar een van de plaatselijke verzamelpunten of naar een kringloopwinkel. Help s.v.p. mee, het milieu waarin we leve te beschermen.
