| 브랜드 | Focal |
| 모델 | 300 ICLCR 5 |
| 제품 유형 | 3웨이 천장 매립 스피커 |
| 감도 | 91 dB (2.83V/1m) |
| 주파수 응답 | 55Hz - 28kHz (±3dB) |
| 저역 컷오프 | 45Hz (-6dB) |
| 공칭 임피던스 | 8Ω |
| 최소 임피던스 | 2.9Ω |
| 권장 앰프 출력 | 50 - 150W |
| 크기 (H x W x D) | 370 x 370 x 195mm |
| 매립 구경 | 340 x 340mm |
| 매립 깊이 | 190mm |
| 순중량 | 7.4kg |
| 트위터 | 알루미늄/마그네슘 합금 TNV2 역돔 |
| 스피커 유닛 | 플랙스(린) 샌드위치 멤브레인 |
| 그릴 | 자석 부착, 분리 및 페인팅 가능 |
| 습기 환경 사용 | 가능 (욕실, 주방) |
| 조정 | 트위터 및 중음 레벨 조정 (전면 스위치) |
| 설치 시스템 | 공구 불필요 Easy Quick Install, 천장 두께 12-54mm용 어댑터 |
| 에이징 기간 | 20시간 연속 권장 |
| 유지 관리 및 세척 | 부드럽고 마른 천으로 닦으십시오. 용제나 화학 제품을 사용하지 마십시오. |
| 안전 | 전문가 설치 권장. 연결 극성을 준수하십시오. 적절한 단면의 케이블을 사용하십시오. |
| 부품 및 수리 가능성 | 옵션 마운팅 키트, 옵션 방화 후면 박스. 수리는 판매점에 문의하십시오. |
| 보증 | 법적 적합성 2년 (프랑스) |
| 일반 정보 | Focal 300 시리즈, 프랑스 디자인 |
자주 묻는 질문 - 300 ICLCR 5 FOCAL
사용자 질문 300 ICLCR 5 FOCAL
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 스피커 무료 PDF 형식! 매뉴얼 찾기 300 ICLCR 5 - FOCAL 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. 300 ICLCR 5 브랜드 FOCAL.
사용 설명서 300 ICLCR 5 FOCAL
Focal-JMlab의 개런티 유효화를 위해,
이제 웹사이트에서 제품의 온라인 저장 등록도 가능합니다: www.focal.com/warranty
Focal 제품을 구입해주셔서 감사합니다. Focal이 제공하는 하이파이의 세계에 오신 것을 환영합니다. 혁신과 전통, 탁월성과 기쁨이 저희의 가치입니다. 저희의 유일한 목적은 순수하고 충실하며 풍부한 사운드를 제공하는 것입니다. 제품의 모든 성능을 활용할 수 있도록 본 책자의 지침을 읽고 나중에 참고할 수 있도록 잘 보관해 두실 것을 권장합니다
패키지 구성패키지 구성
• 300 Series 라인 스피커 1개
-그릴 1개
- 음향 패브릭 1개
• 빠른 시작 가이드 1개
-절단 템플릿 1개
-안전 지침 및 보증 조건 1개
핵심사항핵심사항
알루미늄/마그네슘 합금 역돌형 트위터 TNV2: 이러한 제품을 위해 개발된 트위터는 Focal의 독점 역돌 기술을 사용하므로 최적의 에너지 전달 및 약한 지향성이 가능합니다. 독의 알루미늄/마그네슘 합금은 강도와 댐핑 측면에 있어 뛰어난 성능을 보장하므로 부드러운 동시에 역동적인 고음을 즐길 수 있습니다.
Flax(아마)막이 부착된 스피커:Flax(아마)막이 부착된 스피커: 300 Series 라인의 스피커 막은 모두 F 제조되었습니다. Flax(아마)는 가법고 질기며 부드러워 더 큰 음향 중립성, 더 나은 선명도를 만들어주는 뛰어난 구조적 특성을 가진 에코텍스타일입니다.
자석 부착장치가 달린 보호 그릴:자석 부착장치가 달린 보호 그릴:위치를 잡기 쉬우며 잘 부착됩니다.
OPCOPC적화 상 필터: 최적화 상 필터: 정확하고, 안정적이며, 자연스러운 청각 이미지를 위한 상 최적화.
습도가 높은 곳에서도 사용 가능 : 욕실, 주방 등
옵션형 조립 키트.
후면 방화 케이스(옵션) : 제품의 방화 규격 준수를 보장합니다.
시운전 기간시운전 기간
Intégration 300 Series 라인의 스피커 시스템 내 사용되는 스피커는 복잡한 기계 요소들이며, 가능성을 최대한 발휘하고, 사용자의 환경 내 온도와 습도 조건에 적응하기 위해서는 적응 기간이 필요합니다. 이 시운전 기간은 실제 조건에 따라 달라지며 몇 주 연장될 수도 있습니다. 이 작업을 가속화하려면 연속 20 시간 가량 스피커 시스템을 작동시키는 것이 좋습니다. 스피커 시스템의 특성이 안정화되면, Intégration 300 Series 의 스피커 시스템 성능을 모두 즐기실 수 있습니다.
설치 전 배선설치 전 배선
케이블 배치 후에만 스피커 시스템의 조립을 할 수 있습니다. 제품에 쉽게 연결할 수 있도록 케이블 길이를 충분히 남겨두시기 바랍니다(약 50cm). 스피커 극성(+/-)에 맞도록 케이블을 사용하실 때 마킹을 이용하는 것을 권장합니다. 품질이 좋고 길이에 적합한 부분의 케이블을 선택하십시오. 대리점에서 문의할 수 있습니다.
앱프 선택앱프 선택
스피커 시스템과 스피커를 훼손할 수 있는 것은 앱프 출력이 과도할 때가 아니라, 출력이 충분하지 못할 때입니다. 실제로 볼륨을 너무 높이면 앱프가 포화되어 트위터를 파괴할 위험이 있는 불요 신호가 발생합니다. Intégration 300 Series 스피커 장치의 동적용량과 선명도는 연결된 앱프의 장점과 단점을 확인할 수 있을 정도로 충분히 상승시킬 수 있습니다. 대리점이 고객의 취향과 예산에 맞춰 적당한 앱프를 선택하도록 도와드릴 것입니다.
설치설치
스피커 시스템의 배치스피커 시스템의 배치
300 Series 라인의 스피커 시스템은 홈시네마의 모든 형태의 음악 및 프로그램에 맞도록 연구된 제품입니다. 그럼에도 성능을 최적화하기 위한 몇가지 규칙을 지킴으로써 잘 균형잡힌 음색과 생생한 사운드 이미지를 구현할 수 있습니다.
소리 분산용으로 사용(천장)
배경 소리의 분산 사용(각 스피커 시스템이 각각 독립적으로 작동함)을 위해 스피커 시스템은 사용자의 필요 및 방의 건축적 제약에 맞게 설치될 수 있습니다. 어떠한 경우이든 스피커 시스템을 벽 또는 모서리에 너무 가깝게 설치하지 않아야 과도한 수준의 저주파를 방지할 수 있습니다.
스테레오 방식으로 사용(천장 또는 벽)
스피커 시스템은 청취 구역 정면에 대칭이 되도록 배치해야 하며, 이상적으로는 이등변 삼각형이 되도록 하는 것이 좋습니다. 두 스피커 시스템 사이 간격은 2.5m \~ 4m이며 청취 구역의 경우 3m \~ 6m(그림 1)입니다. 그럼에도 특정 설비 조건에 따라 이상적인 간격을 찾기 위해 거리를 조절할 수 있습니다. 스피커 시스템은 같은 높이, 그리고 같은 수평면에 배치되어야 합니다(그림 2).
천정용으로 스피커 시스템 사용시 우측 및 좌측 전면 스피커 시스템은 벽으로부터 0.3 \~ 0.6m의 간격을 두고 동일한 수평선에 위치해야 합니다. 우측 및 좌측 스피커 시스템 사이 간격은 2.5m \~ 4m(그림 3) 이어야 합니다.
홈시네마용으로 사용(천장 또는 벽)
- 우측, 좌측, 중앙 전면 스피커 시스템
벽면용으로 사용시, 우측 및 좌측 전면 스피커 시스템은 청취 구역 정면에 대칭이 되도록 화면 양쪽 측면에 중간 높이로 배치해야 하며, 이상적으로는 이등변 삼각형이 되도록 하는 것이 좋습니다. 두 스피커 시스템 사이 간격은 2.5m \~ 4m이며 청취 구역의 경우 3m \~ 6m(그림 1)이며, 화면과의 간격은 약 50cm를 유지해야 합니다. 그럼에도 특정 설비 조건에 따라 이상적인 간격을 찾기 위해 거리를 조절할 수 있습니다. 중앙 스피커 시스템은 대화가 현실감 있게 재현될 수 있도록 화면 위쪽 또는 아래쪽에, 가능한 가깝게 배치해야 합니다(그림 4).
마이크로 퍼포레이션된 프로젝션 화면(음향적으로 투명)을 사용할 경우, 우측 및 좌측 전면 스피커 시스템과 중앙 스피커 시스템은 화면의 중앙 높이에, 이 화면 뒤쪽의 동일한 수평면에 배치되어야 합니다 (그림. 5).
천정용으로 사용시 우측 및 좌측 전면 스피커 시스템과 중앙 스피커 시스템은 벽으로부터 0.3 \~ 0.6m의 간격을 두고 동일한 수평선에 위치해야 합니다. 우측 및 좌측 스피커 시스템 사이 간격은 2.5m \~ 4m(그림 6)이어야 합니다.
- 5.1 시스템을 위한 후면 이펙트 스피커 시스템.
벽면용으로 사용시, 뒤쪽의 이펙트 스피커 시스템은 청취 위치보다 약간 뒤쪽(0.5 \~ 1.5m)의 양쪽 측면 벽면에, 우측 및 좌측 전면 스피커 시스템과 같은 높이에 설치해야 합니다(그림 7).
천장용으로 사용시, 뒤쪽의 이펙트 스피커 시스템은 청취 위치보다 약간 뒤쪽(이상적으로는 1.5 \~ 3m)의 동일한 수평선에 설치해야 하며, 우측 및 좌측 스피커 시스템 사이 간격은 2.5m \~ 4m(그림 8)이어야 합니다.
- 7.1 시스템을 위한 후면 이펙트 스피커 시스템.
벽면용으로 사용시, 뒤쪽의 좌측 및 우측 이펙트 스피커 시스템은 청취 위치 높이의 양쪽 측면 벽면에, 우측 및 좌측 전면 스피커 시스템과 같은 높이에 설치해야 합니다. 뒤쪽의 이펙트 스피커 시스템은 청취 위치의 뒤쪽에 위치한 벽면에, 우측 및 좌측 전면 스피커 시스템과 같은 높이에 설치해야 합니다. 두 스피커 시스템 사이 간격은 2.5m \~ 4m(그림 9)이어야 합니다.
천정용으로 사용시 뒤쪽의 우측 및 좌측 이펙트 스피커 시스템은 청취 위치 앞쪽의 동일한 수평선에 위치해야 합니다. 뒤쪽의 이펙트 스피커 시스템은 청취 위치보다 약간 뒤쪽(1.5 \~ 3m)의 동일한 수평선에 설치해야 하며, 두 스피커 시스템 사이 간격은 1.5m \~ 2.5m이어야 합니다(그림 10).
- Atmos® 이펙트 스피커 시스템(천정)
5.1.2 시스템의 경우, Atmos 이펙트 스피커 시스템은 청취 위치보다 약간 앞쪽(0.5 \~ 1.5m)의 동일한 수평선에 설치해야 하며, 두 스피커 시스템 사이 간격은 2.5m \~ 4m이어야 합니다(그림 11).
5.1.4의 경우, 앞쪽의 Atmos 이펙트 스피커 시스템은 청취 위치보다 약간 앞쪽(0.5 \~ 1.5m)의 동일한 수평선에 설치해야 하며, 두 스피커 시스템 사이 간격은 2.5m \~ 4m이어야 합니다. 뒤쪽의 Atmos 이펙트 스피커 시스템은 청취 위치보다 약간 뒤쪽(0.5 \~ 1.5m)의 동일한 수평선에 설치해야 하며, 두 스피커 시스템 사이 간격은 2.5m \~ 4m이어야 합니다(그림 12).
기존 시설기존 시설
- 스피커 시스템을 설치하기 전, 천정/벽면에 해당하는 배치 위치에 배기관이나, 설비를 방해할 수 있는 케이블 등의 장애물이 없어야 합니다. 적합한 위치를 결정하기 위해 도움이 되는 적절한 도구를 사용하십시오.

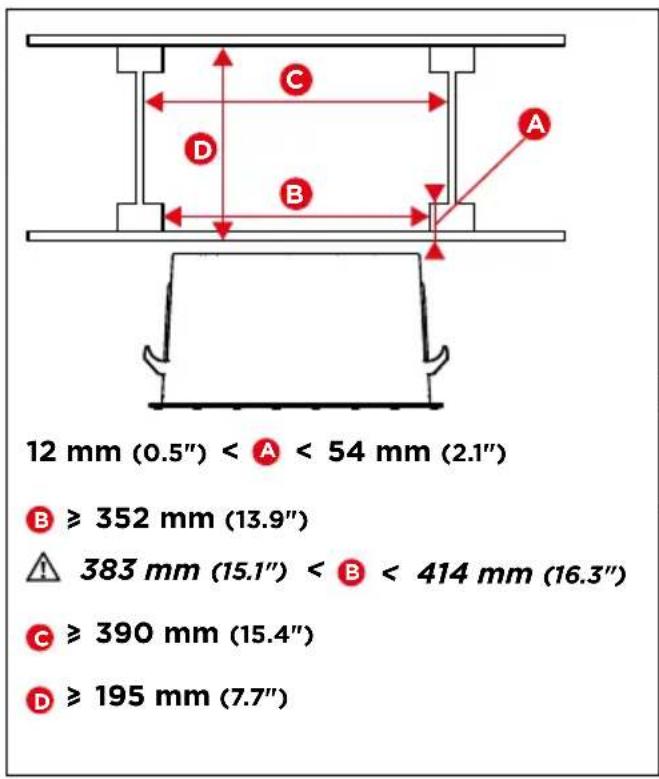

-천장/벽의 내부 공간이 제품 설치를 할 만큼 충분한지 확인하십시오. - 제공된 절단 템플릿을 사용하여 기존 천정/벽 위에 선을 하나 그으십시오. 다음으로 천정/벽에 구멍을 낼 수 있는 적절한 도구로 선을 따라 절단하십시오(그림 A1, A2 / B1, B2 / C1, C2).
새로운 시설새로운 시설
- 옵션형 특수 조립 키트를 사용하십시오
-설치 전에 스피커 시스템의 배선을 실시합니다
스피커 시스턴의 배치스피커 시스템의 배치
300 Series 라인의 제품에는 스피커 하나와 자석 그릴 하나가 포함되어 있습니다.
300ICLCR5 스피커 시스템은 아답터(모서리 근처에 위치)와 함께 제공되며 다양한 천정 두께(12 \~ 54mm)에 맞게 사용할 수 있습니다.
300 Series 라인 제품의 설치는 Easy Quick Install 덕분에 어떠한 도구도 필요 없습니다!
- 고정용 브래킷을 들어올립니다(그림 A3 / B3)
- 스피커 시스템의 케이블을 (가급적이면 피복을 벗겨) 스피커 시스템의 스프링 터미널에 연결합니다. 스피커 시스템 각각의 연결 극성이 맞아야 합니다: 앱프의 “+” 단자에 연결된 케이블은 스피커 시스템의 빨간색 단자에 연결되어야 합니다. 마찬가지로 앱프의 “-” 단자에 연결된 케이블은 검은색 단자에 연결해야 합니다.
- 잘 끼워지도록 스피커 시스템의 여러 부분을 눌러가며 벽 또는 천정에 제품을 삽입합니다 (그림 A5 / B5)
- 필요에 따라 고정 나사를 추가할 수도 있습니다(4/5개까지). 8cm를 초과하는 길이의 나사를 사용하는 것이 좋으며, 빨간 화살표로 표시되어 있는 구멍에 삽입하면 됩니다(그림 A8/B9).
- 필요하다면 방의 음향 조건에 따라 고음 및 중음 수준을 조절합니다(그림 A6 / B7)
300IWLCR6300IWLCR6 : 중앙 스피커 시스템으로 사용시, 중음-고음 지지대의 나사 4개를 제거하고 지지 90° 돌려서 트워터 위치가 'CENTER' 표시와 일치하도록 합니다(그림 B6). 4개의 나사를 조입니다.
300IW6300IW6:트위터를 청취 위치 방향으로 놓습니다(그림 A6).
-
300 Series 스피커 시스템은 불투명 음향 패브릭 하나와 함께 배송됩니다. 보호 필름을 벗겨내고 패브릭을 그릴에 부착합니다. 그럼에도 최고의 오디오 성능은 불투명 패브릭이 없을 때 획득할 수 있습니다.
-
이제 그릴을 부착할 수 있습니다.그릴은 장착 프레임 상에서 자석으로 부착되므로 이 장착 프레임 가장자리에 그릴을 정렬하기만 하면 됩니다.(그림 A7 / B8)
300ICLCR5300ICLCR5
- 안전장치를 품니다(그림. C3).
- 고정용 브래킷을 들어올립니다(그림 C4).

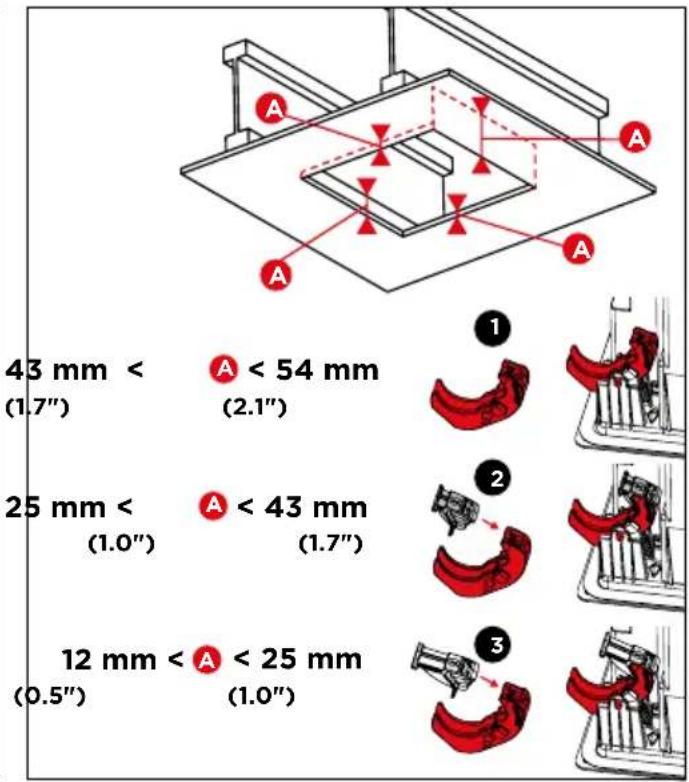

- 천정의 두께를 측정하고, 필요한 경우 적합한 아답터(모서리 근처에 위치)를 장착합니다(그림 C5).
- 줄을 이용해서 제품의 설치 상태를 고정합니다(그림 C6).
- 스피커 시스템의 케이블을 (가급적이면 피복을 벗겨) 스피커 시스템의 스프링 터미널에 연결합니다. 스피커 시스템 각각의 연결 극성이 맞아야 합니다: 애프의 “+” 단자에 연결된 케이블은 스피커 시스템의 빨간색 단자에 연결되어야 합니다. 마찬가지로 애프의 “-” 단자에 연결된 케이블은 검은색 단자에 연결해야 합니다. 이 조건을 준수하지 않으면 스테레오 이미지와 저음 인식이 현저히 감소합니다(그림 C7).
- 잘 끼워지도록 스피커 시스템의 여러 부분을 눌러가며 벽 또는 천정에 제품을 삽입하고(그림 C8) 다음으로 안전장치를 잠굽니다(그림 C9).
- 필요에 따라 고정 나사를 추가할 수도 있습니다(9개까지). 8cm를 초과하는 길이의 나사를 사용하는 것이 좋으며, 빨간 화살표로 표시되어 있는 구멍에 삽입하면 됩니다(그림 C12).
- 중음-고음 지지대를 청취 위치 방향으로 놓습니다(그림 C10). 필요하다면 방의 음향 조건에 따라 고음 및 중음 수준을 조절합니다(그림 C10).
- 300 Series 스피커 시스템은 불투명 음향 패브릭 하나와 함께 배송됩니다. 보호 필름을 벗겨내고 패브릭을 그릴에 부착합니다. 그럼에도 최고의 오디오 성능은 불투명 패브릭이 없을 때 획득할 수 있습니다.
- 이제 그릴을 부착할 수 있습니다.그릴은 장착 프레임 상에서 자석으로 부착되므로 이 장착 프레임 가장자리에 그릴을 정렬하기만 하면 됩니다.(그림 C11)
도색도색
원하실 경우 환경에 제품이 잘 어울릴 수 있도록 제품의 그림을 도색할 수 있습니다. 먼저 제품에서 그림을 빼고 스프레이 건을 이용하여 도색할 것을 권장합니다. 사용하는 페인트는 벽의 페인트와 같은 특성의 페인트일 수 있습니다(그림 E / F / G). 제품을 제거하지 않고 천장/벽을 도색하려면 제공된 보호 스크린을 사용하실 것을 권장합니다. 장착 프레임에 대한 고정은 자력으로 이루어집니다(그림 E / F / G).
보증 조건보증 조건
문제가 있는 경우 Focal 대리점에 문의하십시오.
모든 Focal 장비에 대한 프랑스 내 보증은 구매일로부터 2년이며, 재판매할 경우 보증은 양도되지 않습니다. 장비가 고장났을 경우, 배송비를 고객 부담으로 하여 원래 포장에 넣어 대리점에 배송하시면 장비를 분석하여 고장 원인을 찾아냅니다. 고장에 보증이 적용되는 경우, 장비 무료로 수리 또는 교체됩니다. 그렇지 않은 경우 수리 견적이 제시될 것입니다.
보증은 오사용 또는 잘못된 연결에 의해 발생한 손상(예: 타버린 가동코일)에 대해 적용되지 않습니다. 프랑스 외의 지역에서 Focal 장비는 해당 지역의 현행법에 맞게 해당국의 공식 Focal 총판이 정한 현지 조건에 따른 보증이 적용됩니다.
