300 ICLCR 5 - Cassa acustica FOCAL - Manuale utente e istruzioni gratuiti

Marca	Focal
Modello	300 ICLCR 5
Tipo di prodotto	Diffusore da incasso a 3 vie (soffitto)
Sensibilità	91 dB (2,83 V/1 m)
Risposta in frequenza	55 Hz - 28 kHz (±3 dB)
Frequenza di taglio bassa	45 Hz (-6 dB)
Impedenza nominale	8 Ω
Impedenza minima	2,9 Ω
Potenza amplificatore consigliata	50 - 150 W
Dimensioni (A x L x P)	370 x 370 x 195 mm
Diametro di incasso	340 x 340 mm
Profondità di incasso	190 mm
Peso netto	7,4 kg
Tweeter	Cupola invertita TNV2 in lega Alluminio/Magnesio
Altoparlanti	Membrana sandwich Flax (lino)
Griglia	Fissaggio magnetico, rimovibile e verniciabile
Utilizzo in ambienti umidi	Sì (bagno, cucina)
Regolazioni	Regolazione del livello del tweeter e delle frequenze medie (interruttori anteriori)
Sistema di installazione	Easy Quick Install senza attrezzi, adattatori per spessori del soffitto 12-54 mm
Periodo di rodaggio	20 ore consecutive raccomandate
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi o prodotti chimici.
Sicurezza	Installazione da parte di un professionista raccomandata. Rispettare la polarità delle connessioni. Utilizzare un cavo di sezione appropriata.
Ricambi e riparabilità	Kit di montaggio opzionale, scatola posteriore antifuoco opzionale. Contattare il rivenditore per qualsiasi riparazione.
Garanzia	Legale di conformità 2 anni (Francia)
Informazioni generali	Focal 300 Series, progettazione francese

Domande frequenti - 300 ICLCR 5 FOCAL

Quali sono i tipi di diffusori della gamma 300 Series ?

La gamma comprende tre modelli: la 300IW6 (2 vie da parete), la 300IWLCR6 (3 vie da parete) e la 300ICLCR5 (3 vie da soffitto).

Come regolare il livello del tweeter e dei medi ?

Utilizzare gli interruttori situati sulla parte anteriore del prodotto per regolare i livelli del tweeter e delle frequenze medie in base all'acustica della stanza.

Qual è il periodo di rodaggio consigliato per il diffusore?

Si consiglia di far funzionare i diffusori per 20 ore consecutive per stabilizzare le loro prestazioni. Il rodaggio completo può richiedere alcune settimane.

Posso utilizzare il diffusore 300ICLCR5 in un bagno?

Sì, il diffusore è progettato per l'uso in ambienti umidi come bagni o cucine.

Come installare il diffusore a soffitto?

Utilizzare la sagoma di taglio fornita, tagliare l'apertura, collegare il cavo rispettando la polarità, quindi inserire il diffusore utilizzando il sistema Easy Quick Install senza attrezzi. Per la 300ICLCR5, bloccare la sicurezza dopo l'inserimento.

Come orientare la piastra medio-alto per l'uso come diffusore centrale?

Sulla 300IWLCR6, rimuovere le 4 viti della piastra medio-alto, ruotarla di 90° per allineare il tweeter con la marcatura CENTER, quindi riavvitare.

Posso verniciare la griglia di protezione?

Sì, è possibile verniciare la griglia con una pistola a vernice utilizzando una vernice della stessa natura della vernice murale. Rimuovere la griglia dal prodotto prima di verniciare.

Quale tipo di cavo utilizzare per collegare il diffusore?

Utilizzare un cavo di qualità con indicazione di polarità (+ e -) e di sezione adatta alla lunghezza. Il rivenditore può consigliarvi.

Quale potenza dell'amplificatore è consigliata per la 300ICLCR5?

La potenza di amplificazione consigliata è compresa tra 50 e 150 W per canale.

Come pulire il diffusore e la griglia?

Utilizzare un panno morbido e asciutto per pulire la griglia e il diffusore. Non utilizzare solventi o prodotti chimici.

MANUALE UTENTE 300 ICLCR 5 FOCAL

adesso è possibile registrare il prodotto on-line su: www.focal.com/warranty

La ringraziamo per avere acquistato un prodotto Focal. Le diamo il benvenuto nel nostro l'universo: quello dell'Alta fedeltà. Innovazione, tradizione, eccellenza e piacere sono i nostri valori. E il nostro obiettivo è uno solo: offrire agli ascoltatori un suono puro, fedele e ricco. Per sfruttare al meglio tutte le prestazioni del suo prodotto le consigliamo di leggere le istruzioni di questo libretto e conservarlo con cura per poterlo consultare anche in un secondo tempo.

Contenuto della confezione

• 1 x diffusore della gamma 300 Series
• 1 x griglia
• 1 x tessuto acustico
• 1 x foglietto per avviamento veloce
• 1 x sagoma per il sezionamento
• 1 x istruzioni in materia di sicurezza e condizioni di garanzia

Punti chiave

Tweeter TNV2 a cupola concava in lega di alluminio e magnesio: il tweeter sviluppato per questo prodotto sfrutta la tecnologia della cupola concava esclusiva di Focal, che consente un trasferimentio ottimale dell'energia e una direzionalità affidabile. La lega di alluminio e magnesio della cupola garantisce prestazioni eccezionali in materia di rigidità e ammortizzamento, per alti al contempo dolci e dinamici.

Altoparlanti a membrana Flax (Lin): tutte le membrane degli altoparlanti della gamma 300 Series sono fabbricati con tecnologia sandwich Flax. Il Flax (Lin) è un eco-tessuto dalle proprietà strutturali sorprendenti: leggero, rigido e ben ammortizzato, per timbri più neutri ed una migliore definizione.

Griglia protettiva ad attacco magnetico: facile installazione, incasso migliore.

Filtro con fase ottimizzata OPC*: ottimizzazione della fase per un'immagine sonora precisa, stabile e naturale.

Utilizzabile in un ambiente umido: bagni, cucine...

Kit per il montaggio facoltativo.

Alloggiamento posteriore antincendio (facoltativo): garantisce la conformità alle norme antincendio dei prodotti.

Periodo di rodaggio

Gli altoparlanti utilizzati nei diffusori della gamma Intégration 300 Series sono elementi meccanici complessi che richiedono un periodo di adattamento per poter funzionare al meglio delle loro possibilità e adattarsi alle condizioni di temperatura e umidità del suo ambiente. Questo periodo di rodaggio varia a seconda delle condizioni riscontrate e può protrarsi per qualche settimana. Per velocizzare questa operazione, le consigliamo di tenere in funzione i diffusori per una ventina di ore consecutive. Una volta che le caratteristiche dei diffusori si sono completamente stabilizzate, potrà godere pienamente delle prestazioni dei suoi diffusori Intégration 300 Series.

Cablaggio prima dell'installazione

È possibile provvedere al montaggio dei diffusori solo dopo la posa dei cavi. Assicurarsi di lasciare una lunghezza del cavo sufficiente a collegare facilmente il prodotto (circa 50 cm). Si consiglia di usare un cavo con un riferimento in modo da rispettare le polarità degli altoparlanti (+/-). Scegliere dei cavi di qualità e con una sezione idonea alla lunghezza: il suo rivenditore saprà sicuramente consigliarla.

Scelta dell'amplificatore

Non è l'eccesso di potenza di un amplificatore che rischia di rovinare il diffusore e gli altoparlanti, bensì la mancanza di potenza. Infatti se il volume è troppo alto, l'amplificatore si satura e genera segnali parassiti che rischiano di distruggere il tweeter. La capacità dinamica e la definizione dei diffusori Intégration 300 Series sono abbastanza elevate da evidenziare le qualità e i difetti degli amplificatori associati. Il suo rivenditore saprà orientarla nella scelta, in funzione dei suoi gusti e del budget.

Installazione

Posizionamento dei diffusori

I diffusori della gamma 300 Series sono stati progettati per restituire più fedelmente possibile tutte le forme di musica o programmi Home Cinema. Tuttavia è opportuno rispettare alcune semplici regole per ottimizzarne le prestazioni, garantire un buon equilibrio tonale ed un'immagine sonora realista.

Uso diffusione sonora (soffitto)

Per una diffusione sonora di sottofondo (ogni diffusore funziona in modo indipendente dagli altri), i diffusori possono essere installati in base alle sue esigenze e ai vincoli architettonici della stanza. Tuttavia occorre fare attenzione a non installare i diffusori troppo vicino al muto o ad un angolo in modo da evitare un eccessivo livello delle basse frequenze.

Uso stereo (soffitto o parete)

I diffusori devono essere posizionati in modo simmetrico di fronte alla zona d'ascolto, in modo da formare idealmente con essa un triangolo isoscele. La distanza tra i due diffusori sarà compresa tra 2,5 m e 4 m per una zona d'ascolto tra 3 m e 6 m (fig. 1). Tuttavia è possibile variare queste distanze per trovare il compromesso ideale in funzione delle particolari condizioni di sistemazione. I diffusori dovranno essere posizionati alla stessa altezza e su un piano orizzontale (fig. 2).

In caso di uso a soffitto, i diffusori frontali destro e sinistro devono essere posizionati sulla stessa linea orizzontale ad una distanza di 0,3 - 0,6 m dal muro. La distanza tra i diffusori destro e sinistro deve essere compresa tra 2,5 m e 4 m (fig. 3).

Uso Home Cinema (soffitto o parete)

- Diffusori frontali destro, sinistro e centrale

Se usati a parete, i diffusori destro e sinistro devono essere posizionati ai lati dello schermo e a metà altezza in modo simmetrico di fronte alla zona d'ascolto, in modo da formare idealmente con essa un triangolo isoscele. La distanza tra i due diffusori deve essere compresa tra 2,5 m e 4 m per una zona d'ascolto tra 3 m e 6 m rispettando una distanza di circa 50 cm dallo schermo. Tuttavia è possibile variare queste distanze per trovare il compromesso ideale in funzione delle particolari condizioni di sistemazione.

Il diffusore centrale deve essere posizionato più vicino possibile allo schermo, sopra o sotto di esso, per una resa realistica dei dialoghi (fig. 4).

Se viene usato uno schermo di proiezione microforato (acusticamente trasparente), i diffusori frontali destro e sinistro e il diffusore centrale devono essere posizionati a metà altezza dallo schermo, sullo stesso piano orizzontale dietro a questo schermo (fig. 5).

In caso di uso a soffitto, i diffusori frontali destro e sinistro e il diffusore centrale devono essere posizionati sulla stessa linea orizzontale ad una distanza di 0,3 - 0,6 m dal muro. La distanza tra i diffusori destro e sinistro deve essere compresa tra 2,5 m e 4 m (fig. 6).

- Diffusori di effetti posteriori per impianto 5.1.

In caso di uso a parete, i diffusori di effetti posteriori devono essere installati sulle pareti laterali leggermente indietro rispetto alla postazione di ascolto (0,5 - 1,5 m) e alla stessa altezza dei diffusori frontali destro e sinistro (fig. 7).

In caso di uso a soffitto, i diffusori di effetti posteriori devono essere installati su una stessa linea orizzontale leggermente indietro rispetto alla postazione di ascolto (idealmente a 1,5 - 3 m) e la distanza tra i diffusori destro e sinistro deve essere compresa tra 2,5 m e 4 m (fig. 8).

- Diffusori di effetti posteriori per impianto 7.1.

In caso di uso a parete, i diffusori di effetti posteriori destro e sinistro devono essere installati sulle pareti laterali in corrispondenza della postazione di ascolto e alla stessa altezza dei diffusori frontali destro e sinistro. I diffusori di effetti posteriori devono essere installati sulla parete situata dietro alla postazione di ascolto e alla stessa altezza dei diffusori frontali destro e sinistro. La distanza tra i due diffusori deve essere compresa tra 2,5 m e 4 m (fig. 9).

In caso di uso a soffitto, i diffusori di effetti posteriori destro e sinistro devono essere posizionati sulla stessa linea orizzontale più avanti rispetto alla postazione di ascolto. I diffusori di effetti posteriori devono essere installati su una stessa linea orizzontale leggermente indietro rispetto alla postazione di ascolto (1,5 - 3 m) e la distanza tra i due diffusori deve essere compresa tra 1,5 m e 2,5 m (fig. 10).

- Diffusori di effetti Atmos® (soffitto)

Per un impianto 5.1.2, i diffusori di effetti Atmos devono essere installati su una stessa linea orizzontale leggermente più avanti rispetto alla postazione di ascolto (0,5 - 1,5 m) e la distanza tra i due diffusori deve essere compresa tra 2,5 m e 4 m (fig. 11).

Per un impianto 5.1.4, i diffusori di effetti Atmos anteriori devono essere installati su una stessa linea orizzontale leggermente più avanti rispetto alla postazione di ascolto (0,5 - 1,5 m) e la distanza tra i due diffusori deve essere compresa tra 2,5 m e 4 m. I diffusori di effetti Atmos posteriori devono essere installati su una stessa linea orizzontale leggermente indietro rispetto alla postazione di ascolto (0,5 - 1,5 m) e la distanza tra i due diffusori deve essere compresa tra 2,5 m e 4 m (fig. 12).

Costruzione esistente

• Prima di installare i diffusori, verificare che i vani corrispondenti nel soffitto/muro siano privi di ostruzioni come il passaggio di un condotto di aerazione, o di ogni eventuale cavo che potrebbe interferire con l'installazione. Servirsi degli idonei strumenti per stabilire le adeguate collocazioni.

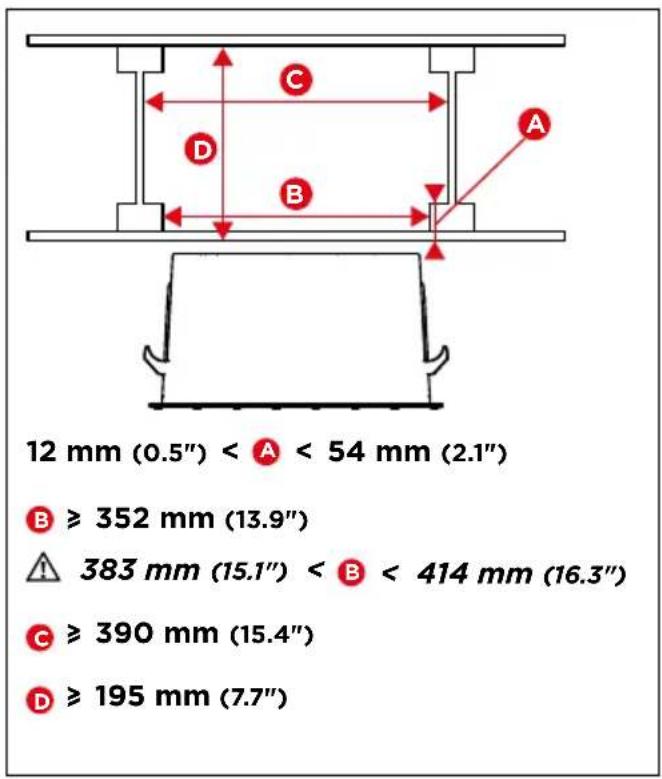

• Verificare che all'interno del soffitto/muro ci sia abbastanza spazio per poter installare il prodotto.
• Con la sagoma di sezionamento a corredo, tracciare una linea sul soffitto/muro esistente. Tagliare seguendo il tracciato servendosi di uno strumento idoneo a realizzare un'apertura nel soffitto/muro (fig. A1, A2 / B1, B2 / C1, C2).

Nuova costruzione

• Servirsi del kit di montaggio specifico facoltativo
• Prima di installarli, cablare i diffusori

Posa del diffusore

I prodotti della gamma 300 Series comprendono un diffusore e una griglia magnetica.

Il diffusore 300ICLCR5 viene fornito con degli adattatori (posti vicino agli angoli) che consentono di adattarsi ai vari spessori del soffitto (da 12 a 54 mm).

L'installazione dei prodotti della gamma 300 Series non necessita di nessuno strumento, grazie al sistemae Easy Quick Install!

300IW6/300IWLCR6

1. Togliere le staffe (fig. A3 / B3)
2. Collegare il cavo del diffusore, previamente spellato, ai morsetti a molla del diffusore. È assolutamente necessario che la polarità di collegamento di ogni diffusore sia giusta: il cavo collegato al morsetto “+” dell’amplificatore deve essere collegato al morsetto rosso sul diffusore. Analogamente, il cavo collegato al morsetto “-” dell’amplificatore deve essere collegato al morsetto nero.
3. Inserire il prodotto nel muro o nel soffitto spingendo sui vari lati del diffusore per effettuare un'installazione sicura (fig. A5 / B5)
4. Se necessario, si possono aggiungere delle viti di fissaggio (fino a 4/6). Si consiglia di usare viti lunghe più di 8 cm e di inserirle negli appositi vani, indicati da una freccia rossa (fig. A8/B9).
5. Se necessario, regolare i livelli degli alti e dei medi in funzione dell'acustica della stanza (fig. A6 / B7)

300IWLCR6: In caso di uso come diffusore centrale, togliere le 4 viti dal piatto dei medi-alti, girare il piatto a 90° in modo che la posizione del tweeter corrisponda all'indicazione "CENTER" (fig. B6). Avvitare le 4 viti.

300IW6: Orientare il tweeter verso la postazione di ascolto (fig. A6).

1. I diffusori 300 Series sono forniti con un tessuto acustico opacizzante a corredo. Togliere la pellicola protettiva poi applicare il tessuto sulla griglia. Tuttavia è possibile ottenere prestazioni acustiche migliori senza tessuto opacizzante.

2. Adesso si può posizionare la griglia. La griglia viene tenuta in posizione magneticamente sulla struttura di supporto, basta allinearla con il bordo della struttura di supporto. (fig. A7 / B8)

300ICLCR5

1. Sbloccare il dispositivo di sicurezza (fig. C3).
2. Togliere le staffe (fig. C4).

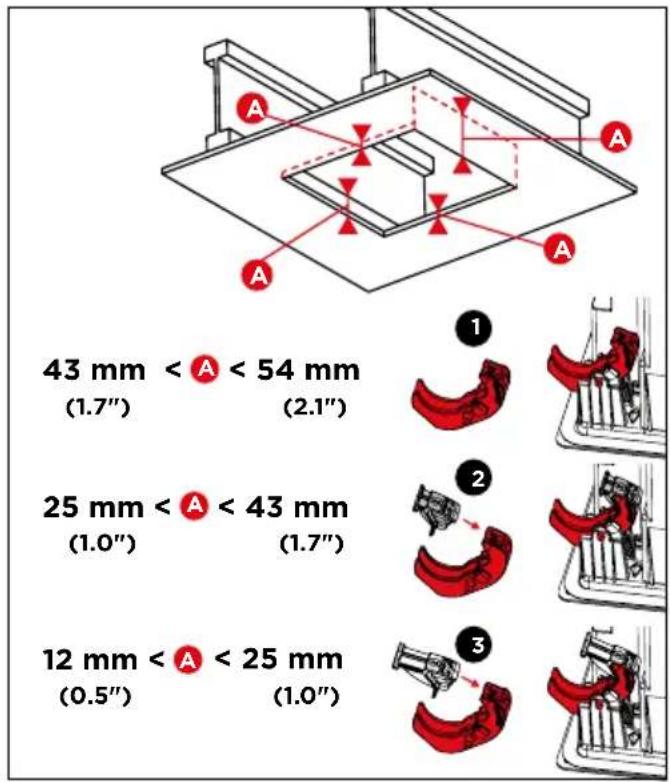

3. Misurare lo spessore del soffitto e, se necessario, montare gli idonei adattatori (posti vicino agli angoli) (fig. C5).
4. Mettere in sicurezza l'installazione del prodotto con una cinghia (fig. C6).
5. Collegare il cavo del diffusore, previamente spellato, ai morsetti a molla del diffusore. È assolutamente necessario che la polarità di collegamento di ogni diffusore sia giusta: il cavo collegato al morsetto “+” dell’amplificatore deve essere collegato al morsetto rosso sul diffusore. Allo stesso modo, il cavo collegato al morsetto “-” dell’amplificatore deve essere collegato al morsetto nero. Se questa condizione non viene rispettata, l’immagine stereo e la percezione dei bassi peggioreranno notevolmente (fig. C7).
6. Inserire il prodotto nel muro o nel soffitto spingendo sui vari lati del diffusore per effettuare un'installazione sicura (fig. C8) poi bloccare il sistema di sicurezza (fig. C9).
7. Se necessario, si possono aggiungere delle viti di fissaggio (fino a 9). Si consiglia di usare viti lunghe più di 8 cm e di inserirle negli appositi vani, indicati da una freccia rossa (fig. C12).
8. Orientare il piatto dei medi-alti verso la postazione di ascolto (fig. C10). Se necessario, regolare i livelli degli alti e dei medi in funzione dell'acustica della stanza (fig. C10).
9. I diffusori 300 Series sono forniti con un tessuto acustico opacizzante a corredo. Togliere la pellicola protettiva poi applicare il tessuto sulla griglia. Tuttavia è possibile ottenere prestazioni acustiche migliori senza tessuto opacizzante.
10. Adesso si può posizionare la griglia. Viene tenuta in posizione magneticamente sulla struttura di supporto, basta allinearla con il bordo della struttura di supporto. (fig. C11)

Verniciatura

Se si desidera, è possibile verniciare la griglia dei suoi prodotti in modo da armonizzarli con l'ambiente. Innanzitutto si consiglia di togliere la griglia dal prodotto e di verniciarla con un'apposita pistola. La pittura utilizzata può essere la stessa usata per le pareti (fig. E / F / G). Se si desidera dipingere il soffitto/muro senza smontare il prodotto, si consiglia di usare la mascherina protettiva a corredo. Il fissaggio sulla struttura di supporto è magnetico (fig. E / F / G).

Condizioni di garanzia

In caso di problemi, rivolgersi al proprio rivenditore Focal.

La garanzia per la Francia su tutto il materiale Focal è di 2 anni non trasmissibile in caso di rivendita, a decorrere dalla data di acquisto. In caso di materiale difettoso, deve essere spedito a sue spese, nella confezione originale, al rivenditore il quale analizzerà il materiale e stabilirà la natura del guasto. Se è in garanzia, il materiale le verrà restituito o sostituito “franco destino”. In caso contrario, le verrà proposto un preventivo per la riparazione.

La garanzia non copre i danni dovuti ad un uso improprio o ad un allacciamento non corretto (per esempio bobine mobili bruciate).

Fuori dalla Francia, il materiale Focal è coperto da una garanzia le cui condizioni sono fissate a livello locale dal distributore ufficiale Focal di ogni paese, d'accordo con le leggi vigenti sul territorio interessato.

Il vostro prodotto Focal-JMlab è stato progettato e realizzato con materiali e componenti pregiati che possono essere riciclati e riutilizzati. Questo simbolo signifi ca che gli apparecchi elettrici ed elettronici devono essere smaltiti separatamente dai rifi uti domestici alla fine del loro utilizzo. Vi preghiamo di smaltire questo apparecchio negli appositi punti di raccolta locali o nei centri preposti al riciclaggio. Contribuite anche voi a tutelare l'ambiente nel quale viviamo.
