300 ICLCR 5 - 扬声器 FOCAL - 免费用户手册

品牌	Focal
型号	300 ICLCR 5
产品类型	3路嵌入式音箱（天花板）
灵敏度	91 dB (2,83 V/1 m)
频率响应	55 Hz - 28 kHz (±3 dB)
低频截止点	45 Hz (-6 dB)
额定阻抗	8 Ω
最小阻抗	2,9 Ω
推荐功放功率	50 - 150 W
尺寸（高 x 宽 x 深）	370 x 370 x 195 mm
开孔直径	340 x 340 mm
开孔深度	190 mm
净重	7,4 kg
高音单元	TNV2 倒置铝合金/镁合金振膜高音单元
扬声器	亚麻夹层振膜
网罩	磁吸固定，可拆卸，可涂装
潮湿环境使用	是（浴室、厨房）
调节	高音和中音频率电平调节（前面板开关）
安装系统	免工具快速安装，适配12-54毫米天花板厚度
煲机时间	建议连续运行20小时
维护与清洁	用柔软干布清洁。请勿使用溶剂或化学产品。
安全注意事项	建议由专业人员进行安装。注意连接极性。使用适当截面的电缆。
备件与可维修性	可选安装套件、可选防火后壳。如需维修，请联系经销商。
保修	法定符合性保修2年（法国）
通用信息	Focal 300系列，法国设计

常见问题 - 300 ICLCR 5 FOCAL

300系列有哪些音箱类型？

该系列包括三个型号：300IW6（2路壁挂式）、300IWLCR6（3路壁挂式）和300ICLCR5（3路天花板式）。

如何调节高音和中音电平？

使用产品前面的开关根据房间声学调节高音和中音频率的电平。

建议的煲机时间是多少？

建议让音箱连续运行20小时以稳定性能。完全煲机可能需要几周时间。

我可以在浴室使用300ICLCR5音箱吗？

是的，该音箱专为潮湿环境设计，如浴室或厨房。

如何在天花板上安装音箱？

使用随附的开孔模板，切割开口，连接电缆时注意极性，然后使用免工具快速安装系统插入音箱。对于300ICLCR5，插入后锁定安全装置。

如何将中高音面板旋转用于中置音箱？

在300IWLCR6上，卸下中高音面板的4颗螺丝，将其旋转90°使高音单元与CENTER标记对齐，然后重新拧紧螺丝。

我可以给保护网罩上漆吗？

是的，您可以使用喷枪喷涂与墙面漆相同类型的油漆。上漆前请从产品上取下网罩。

连接音箱应使用什么类型的电缆？

使用带有极性标记（+和-）且截面适合长度的优质电缆。您的经销商可以为您提供建议。

300ICLCR5推荐使用多大功率的功放？

推荐的功放功率为每声道50至150W。

如何清洁音箱和网罩？

使用柔软干布清洁网罩和音箱。请勿使用溶剂或化学产品。

用户手册 300 ICLCR 5 FOCAL

要方便获得FOCAL JMLab产品的质保，

请在这里注册您的产品：www.focal.com/warranty

感谢您购买Focal产品。欢迎步入我们的高保真天地。创新、传统、卓越和愉悦是我们的价值观；我们全力以赴地为您提供纯粹、保真且

丰富的声音。为充分发挥产品的性能，建议您阅读本手册中的指引，并妥善保存以备日后参考。

包装清单包装清单

• 300 Series音箱 x 1
• 保护网罩 x 1
• 隔音织物 x 1
• 快速使用说明 x 1
• 切割模板 x 1
• 安全须知和质保条款 x 1

产品要点产品要点

铝/镁合金打造的TNV2侧圆顶高音单元：铝/镁合金打造的TNV2倒圆顶高音单元：该产品采用的高音单元运用Fo量传送，打造全方位的乐音。圆顶的铝/镁合金材质能够保证卓越的刚度和阻尼性能，表现动感十足的甜美高音。

Flax（亚麻）振膜扬声器：300 Series音箱的扬声器配备Flax技术振膜。Flax（亚麻）振膜是一种拥有轻盈、坚硬及良好减震特性的环保面料，确保更优秀的中音效果和更佳的解析度。

磁吸保护网罩磁吸保护网罩：安装简便，整合更好。

OPCOPC化的相位滤波器：优化的相位滤波器：相位优化提供精准、稳定而自然的音像。

可用于潮湿环境：可用于潮湿环境：如浴室、厨房……

可选的安装套件。可选的安装套件。

防火后盖（可选）防火后盖（可选）：确保产品符合防火标准。

磨合期磨合期

300 Series整合型音箱采用的扬声器是复杂的机械组件，需要经过一定适应期才能发挥最佳性能并适应环境的温度和湿度条件。根据所处环境的差异，磨合期长短也不同，最长将持续数周时间。为加速这一过程，建议您让音箱连续运行约二十小时。当音箱的性能稳定之后，您便可以充分享受300 Series整合型音箱的卓越性能。

安装前的布线安装前的布线

只有在布线工作完成之后，您才可以进行音箱的安装。确保留出足够的线缆长度以轻松连接您的产品（约50厘米）。建议您使用带有标记的线缆以区分扬声器的极性（+/-）。根据经销商的建议，选择截面与长度相配的优质线缆。

功放的选择功放的选择

功放的冗余功率不会对音箱和扬声器造成损坏，相反，功率不足则会。实际上，如果音量过高，功放饱和并产生干扰信号具有摧毁高音单元的风险。300 Series整合型音箱的动态容量和清晰度足以突显与其连接的放大器的品质缺陷。经销商会根据您的品位和预算引导您的选择。

安装安装

音箱的布局音箱的布局

300 Series音箱经过充分研究，以尽可能忠实再现各种形式的音乐或家庭影院节目。但是，需遵循一些简单的规则来优化其性能，保证良好的音调平衡和逼真的声像。

声音扩散用途（吸顶）声音扩散用途（吸顶）

要用于背景声音扩散（每个音箱独立于其它而运行），音箱可根据您的需求或房间的结构限制来安装。但请注意不要使音箱太过靠近墙壁或角落，避免低频过度。

音箱应与听音区对称放置，以与其形成理想的等腰三角形。对于距离3至6米（图1）的听音区，两组音箱之间的距离应为2.5至4米之间。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大小。各组音箱需布置在相同高度和同一水平面上（图2）。

作为吸顶音箱使用时，前置左右音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的间距应在2.5米至4米之间（图3）。

家庭影院用途（吸顶或壁挂） 家庭影院用途（吸顶或壁挂）

- 前置左、右和中置音箱

作为壁挂使用时，前置左右音箱应安装在屏幕两侧与听音区对称的中间高度，以与其形成理想的等腰三角形。对于距离3至6米的听音区，两组音箱之间的距离应为2.5至4米之间，同时与屏幕保持约50厘米的距离。但您可根据特定的布局条件寻找理想的折衷方案来调整这些距离的大小。

中置扬声器应尽可能靠近屏幕上方或下方安装，以实现真实的对话再现（图4）。

如使用微孔（透声）屏幕，则应将前置左右音箱和中置音箱以中间位置安装在屏幕后方的同一水平面上（图5）。

作为吸顶使用时，前置左右音箱和中置音箱应放置在距离墙壁0.3至0.6米的同一水平线上。左右音箱的间距应在2.5米至4米之间（图6）。

- 5.1系统的后置效果扬声器。

作为壁挂使用时，后置效果音箱应安装在收听位置侧后方（0.5至1.5米）侧面墙壁上，并与前置左右音箱保持相同高度（图7）。

作为吸顶使用时，后置效果音箱应安装在收听位置略偏后方（理想距离1.5至3米）的相同水平线上，且左右侧音箱的距离应在2.5至4米之间（图8）。

- 7.1系统的后置效果扬声器。

作为壁挂使用时，后置左右效果音箱应安装在收听位置相同高度的侧面墙壁上，并与前置左右音箱保持相同高度。后置效果音箱应安装在收听位置后方墙壁上，并与前置左右音箱保持相同高度。两组音箱的间距应在2.5米至4米之间（图9）。

作为吸顶使用时，后置左右效果音箱应放置在收听位置前方的同一水平线上。后置效果音箱应安装在收听位置略偏后方（1.5至3米）的相同水平线上，且两组音箱的距离应在1.5至2.5米之间（图10）。

- Atmos®全景声效果音箱（吸顶）

对于5.1.2系统，Atmos全景声效果音箱应安装在同一水平线，相对于收听位置略偏前方（0.5至1.5米）且两组音箱之间的距离应在2.5至4米之间（图11）。

对于5.1.4系统，Atmos全景声前置效果音箱应安装在同一水平线，相对于收听位置略偏前方（0.5至1.5米）且两组音箱之间的距离应在2.5至4米之间。Atmos全景声后置效果音箱应安装在同一水平线，相对于收听位置略偏后方（0.5至1.5米）且两组音箱之间的距离应在2.5至4米之间（图12）。

现有建筑现有建筑

• 安装音箱之前，请确保顶棚/墙壁上的相应位置没有障碍物，如通风管道的通道或任何可能干扰安装的电缆。使用适当的工具帮助您确定正确的位置。

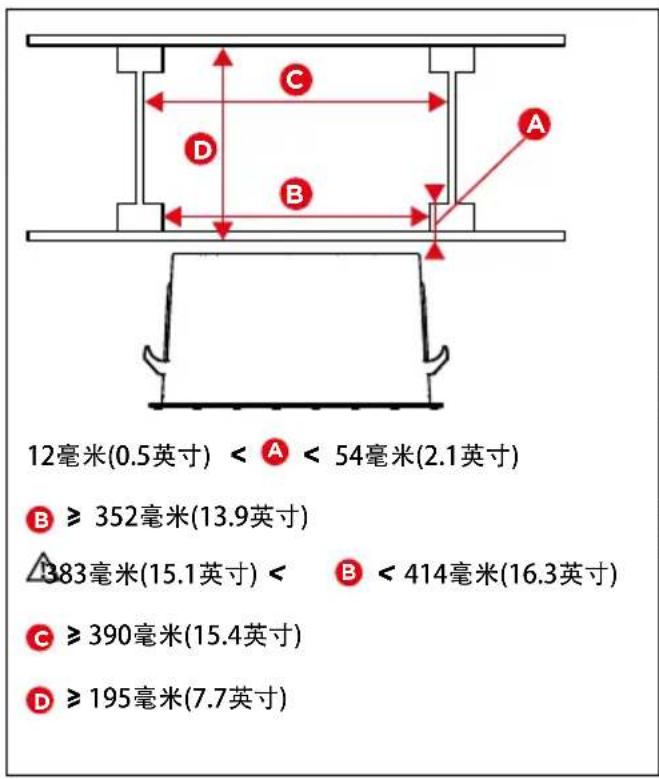

• 请确保顶棚/墙壁有足够的内部空间来安装产品。
• 使用提供的切割模板，在现有的顶棚/墙壁绘制标线。然后根据标线用合适的工具在顶棚/墙壁上切割出开口（图A1、A2/B1、B2/C1、C2）。

新建筑新建筑

• 使用特定的可选安装套件
• 在安装音箱之前用电缆连接

音箱的摆放音箱的摆放

300 Series产品中包含外壳和磁架。

300ICLCR5音箱提供适配器（靠近角落安装），能够满足不同厚度（12至54毫米）顶棚的使用需求。由于300 Series产品采用“简易快速安装”系统，其安装过程无需借助任何工具！

1. 抬起固定爪钩（图A3/B3）
2. 将预先剥好的音箱电缆连接至音箱的弹簧端子。务必确保每组音箱的极性正确连接：连接到功放“+”端子的电缆必须连接到扬声器的红色端子。同样，连接到功放“-”端子的电缆必须连接到扬声器的黑色端子。
3. 按压音箱的外沿将产品嵌入墙壁或天花板以将其固定（图A5/B5）

4. 如有必要可加装固定螺丝（最多4/6颗）。建议使用长度超过8厘米的长螺丝，将其插入红色箭头所标注的插槽中（图A8/B9）。

5. 如有必要，根据房间的声学特征调整高音和中音水平（图A6/B7）

300IWLCR6:300IWLCR6: 作为中置音箱使用时，卸下中高音面板的4枚螺丝，将面板旋转90°以使高音单元位置与“CENTER”标记相对应（图B6）。拧紧4枚螺丝。

300IW6:300IW6: 将高音单元指向收听位置（图A6）。

1. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光织物时，音响效果会更好。

2. 现在可将网罩安装就位。网罩依靠安装支架上的磁铁进行固定，您只需将其与安装架的边缘对齐即可。(图A7/B8)

300ICLCR5300ICLCR5

1. 解开安全锁扣（图C3）。
2. 抬起固定爪钩（图C4）.

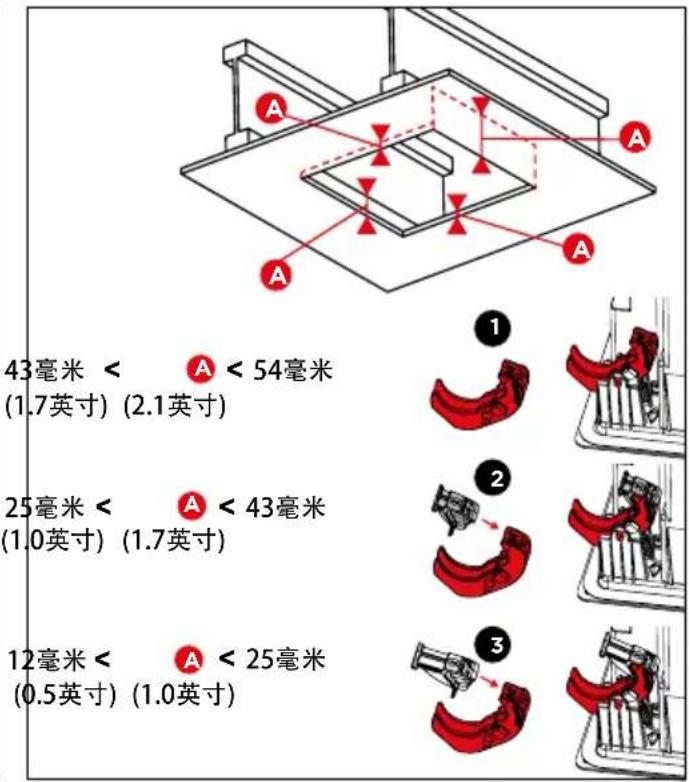

3. 测量顶棚的厚度，根据需要安装合适的适配器（靠近角落安装）（图C5）。
4. 借助吊索确保产品安装的安全（图C6）。
5. 将预先剥好的音箱电缆连接至音箱的弹簧端子。务必确保每组音箱的极性正确连接：连接到功放“+”端子的电缆必须连接到扬声器的红色端子。同样，连接到功放“-”端子的电缆必须连接到扬声器的黑色端子。如果此处不符合条件，立体声像和低音品质将极大降低（图C7）。
6. 按压音箱的外沿将产品嵌入墙壁或顶棚以将其固定（图C8）然后锁定保险装置（图C9）。
7. 如有必要可加装固定螺丝（最多9颗）。建议使用长度超过8厘米的长螺丝，将其插入红色箭头所标注的插槽中（图C12）。
8. 将中高音面板指向收听位置（图C10）。如有必要，根据房间的声学特征调整高音和中音水平（图C10）。
9. 300 Series音箱包装箱中带有一件遮光隔音织物。取下保护膜并将织物覆在网罩上。但是没有遮光织物时，音响效果会更好。
10. 现在可将网罩安装就位。它依靠安装支架上的磁铁进行固定，您只需将其与安装架的边缘对齐即可。(图C11)

喷漆喷漆

如果您愿意，可将产品的网罩进行喷漆以便与周边的环境进行协调。建议您先从产品上取下网罩，然后再用喷枪喷漆。可以采用与壁画相同性质的涂料（图E/F/G）。如您希望在不拆除产品的情况下对顶棚/墙壁进行喷涂，建议您使用提供的保护罩。它通过磁铁与安装支架进行固定（图E/F/G）。

质保条款质保条款

如有疑问，请联系您的Focal经销商。

在法国购买的任何Focal产品享受自购买之日起2年的质保期，质保期不因转售而延续。如产品存在缺陷，您需使用原包装自费将其寄送至经销商处，由经销商对产品进行检测并排查故障原因。如果在质保范围内，产品将更换并返还给您，邮费由Focal承担。反之，我们将为您出具维修费用明细。

不当使用或错误连接（如移动线圈烧毁等）导致的损坏不在质保范围内。

在法国以外的地区，Focal产品所享受的质保条款由各自国家的Focal官方授权经销商根据当地现行法律制定。

部件名称Part Name	有毒有害物质或元素
	铅Pb	汞Hg	镉Cd	六价铬CrVI	多溴联苯PBB	多溴二苯醚PBDE
电线组件(插头)Cable assembly (Plug)	×00	000
塑膠零件Plastic parts	000	000
电子部品类Electronic components	×00	000
金属部品Metal parts	000	000
揚聲器Speaker	×00	000

本表格依据 SJ/T 11364 的规定编制。

O: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572规定的限量要求以下。

X: 表示该有害物质至少在该部件的某一均质材料中的含量超出GB/T 26572规定的限量要求。
