Type de produit	Kit de poignée en J pour débroussailleuse
Marque	HUSQVARNA
Modèle	J-HANDLE
Contenu du kit	1 poignée en J, 1 protection de lame de désherbage, 1 lame de désherbage, 1 bol glisseur
Matériau	Acier et plastique renforcé
Diamètre du trou central des lames	20 mm
Filetage de l'axe de lame	M10
Type de lame compatible	Lame/couteau de désherbage (Grass 255-4, 255-8, Multi 255-3)
Type de tête de coupe compatible	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Protection recommandée	Réf. 503 74 40-01 pour lames, 503 74 50-04 pour têtes plastique
Fonction principale	Débroussaillage et désherbage avec une meilleure ergonomie
Position de transport	Poignée rabattable le long du tube
Entretien et nettoyage	Nettoyer après usage, affûter les lames régulièrement, inspecter les fissures
Sécurité	Utiliser uniquement avec la protection recommandée ; ne pas monter de lame de scie ; arrêter le moteur avant nettoyage
Instructions de montage	Monter la poignée sur le tube, puis la lame et la protection selon le manuel
Couple de serrage de l'écrou	35-50 Nm (3,5-5 kpm)
Réparabilité	Pièces détachées disponibles : protections, lames, écrous ; consulter le manuel ou service après-vente Husqvarna
Informations générales	Kit complémentaire au manuel de la machine ; toujours lire le manuel d'utilisation avant usage

FOIRE AUX QUESTIONS - J-HANDLE HUSQVARNA

Comment monter la poignée en J sur ma débroussailleuse Husqvarna ?

Retirez la manette d'origine, placez la poignée en J sur le tube comme indiqué dans la notice, montez les éléments de fixation et serrez légèrement. Effectuez un réglage pour une position confortable, puis serrez la manette.

Quelles lames puis-je utiliser avec la poignée en J ?

Vous pouvez utiliser les lames/couteaux de désherbage avec un trou central de 20 mm et un axe fileté M10 : Grass 255-4, Grass 255-8, Multi 255-3, ainsi que les couteaux en plastique Tricut et les têtes de coupe Trimmy, Superauto, etc.

Comment affûter la lame de désherbage ?

Utilisez une lime plate à grades simples. Limez les tranchants de manière identique pour conserver l'équilibre. Suivez les instructions d'affûtage sur l'emballage de l'équipement.

Puis-je monter une lame de scie sur une machine équipée de la poignée en J ?

Non, il est strictement interdit de monter une lame de scie. Utilisez uniquement des lames/couteaux de désherbage ou une tête de coupe/couteaux en plastique.

Comment procéder au transport de la débroussailleuse avec la poignée en J ?

Desserrez la poignée, tournez-la dans le sens horaire, rabattez-la le long du tube, puis resserrez la poignée de blocage. Utilisez toujours la protection de transport avec l'outil de coupe.

Quels contrôles de sécurité effectuer avant le démarrage ?

Vérifiez l'absence de fissures sur la lame, la bride de support, le contre-écrou et le protège-lame. Assurez-vous que le contre-écrou a un couple de blocage d'au moins 1,5 Nm. Ne jamais utiliser sans protection.

Comment remplacer la protection de lame ?

Démontez les 4 vis et la plaque de support pour retirer l'ancienne protection. Montez la nouvelle protection (réf. 503 74 40-01 ou 503 74 50-04 selon l'outil) à l'aide des mêmes vis et de la plaque de support.

Quelle est la technique de base pour débroussailler avec la lame à herbe ?

Travaillez toujours à plein régime. Faucher l'herbe d'un mouvement de balancier latéral, en utilisant la plage entre 8h et 12h. Penchez légèrement la lame à gauche pour disposer l'herbe en bandes. Gardez le bol de garde au sol.

Comment nettoyer l'équipement de coupe ?

Arrêtez le moteur avant tout nettoyage. Retirez les débris d'herbe ou de branches coincés entre la lame et le protège-lame. Utilisez une brosse ou un chiffon. Ne nettoyez jamais lorsque la lame tourne.

Où trouver les pièces détachées pour le kit J-Handle ?

Les pièces comme les lames, protections et écrous sont disponibles chez les revendeurs Husqvarna. Consultez le manuel pour les références exactes ou contactez le service après-vente.

MODE D'EMPLOI J-HANDLE HUSQVARNA

FR Manuel d'utilisation Kit de poignée en J

Le kit de poignée en J comporte les pièces suivantes:

1 poignée en J
1 protection de lame de désherbage
1 lame de désherbage
1 bol glisseur

Noter: La protection de coupe-bordure doit être remplacée par une protection pour lame de désherbage si la machine est équipée de celle-ci.

AVERTISSEMENT!

Ne pas monter de lame de scie sur une machine équipée d'une poignée en J.

Lire attentivement et bien assimiler le manuel d'utilisation avant de se servir de la machine.

Ces instructions sont un complément au manuel qui accompagne la machine. Pour les autres instructions, se reporter au manuel d'utilisation de la machine.

Sommaire

SOMMAIRE

Pièces faisant partie du kit de poignée en J .... 1

Sommaire 1

CONSIGNES DE SECURITE

Equipement de coupe 2

Techniques de débroussaillage de base 3

MONTAGE

Montage de poignée en J.... 4

Position de transport, poignée en J 4

Montage de la lame et de la tête de coupe 4

Montage du protège-lame, de la lame à herbe et du couteau à herbe .... 4

MARCHE ET ARRET

Contrôles avant le démarrage .... 5

CARACTERISTIQUES TECHNIQUES

Kit de poignée en J 5

Equipement de coupe

Ce chapitre explique comment, grâce à un entretien correct et à l'utilisation d'un équipement de coupe adéquat:

• Réduire le sautage de la machine
• Obtenir une capacité de coupe maximale.
• Améliorer la durée de vie de l'équipement de coupe.

Trois règles élémentaires:

1) N'utiliser l'outil de coupe qu'avec la protection recommandée! Voir à la rubrique: "Caractéristiques techniques".

2) Veiller à maintenir les dents de coupe correctement affûtées! Suivre nos instructions et respecter les recommendations d'affûtage. Une lame mal affûtée ou endommagée augmente les risques d'accidents.

3) Inspecter l'équipement de coupe afin de détecter d'éventuels dommages ou fissures. Toujours remplacer un équipement de coupe endommagé.

Ce chapitre explique comment, grâce à un entretien correct et à l'utilisation d'un équipement de coupe adéquat, obtenir une réduction du sautage de la machine, une capacité de coupe maximale et une amélioration de la durée de vie de l'équipement de coupe.

• N'utiliser l'outil de coupe qu'avec la protection recommandée ! Voir à la rubrique: "Caractéristiques techniques".
• Voir les instructions relatives à l'équipement de coupe pour charger le fil correctement et choisir le diamètre de fil approprié.
• Maintenir les dents des lames correctement affûtées! Suivre nos recommandations et les instructions sur l'emballage des lames.

AVERTISSEMENT! Un équipement de coupe inadéquat ou une lame mal affûtée peuvent augmenter les risques de rebond.

Affûtage des couteaux et lames à herbe

• Voir les instructions d'affûtage sur l'emballage de l'équipement de coupe.
• La lame et le couteau sont affûtés à l'aide d'une lime plate à grades simples.
• Limer les tranchants de manière identique afin de conserver l'équilibre.

Technique de débroussaillage de base

• Toujours faire marcher le moteur aux pleins gaz lors du débroussaillage et du désherbage.
• Ramener le moteur au régime de ralenti après chaque phase de travail. Le fait de laisser le moteur tourner aux pleins gaz sans le charger (c'est-à-dire sans la résistance subie par le moteur, par l'intermédiaire de l'équipement de coupe, lors du désherbage) peut entraîner des dommages moteur importants.

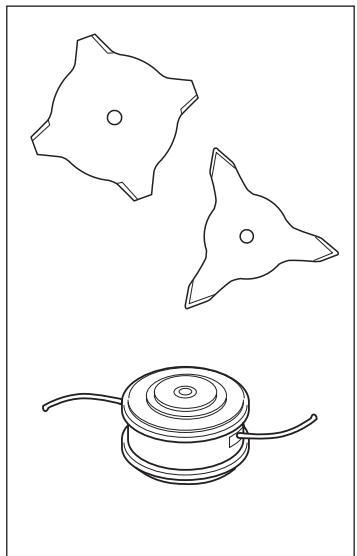

Appellations

• Le débroussaillage est un terme général décrivant la coupe de l'herbe haute et épaisse. Des lames et couteaux à herbe sont utilisés.
• Le désherbage est un terme général décrivant la coupe de l'herbe au bord des allées et autour des arbres. Une tête de désherbage ou des couteaux en plastique sont utilisés.

Il arrive que des cailloux, de l'herbe ou des débris de branche se coincent entre l'équipement de coupe et le protège-lame Toujours arrêter le moteur avant de procéder au nettoyage.

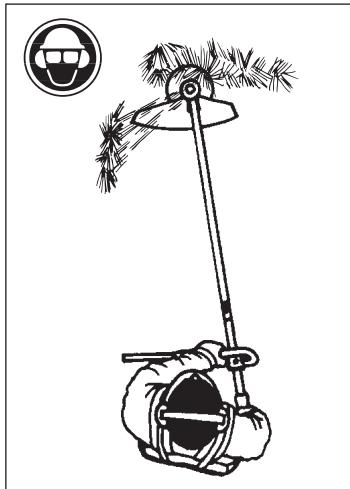

Débroussaillage avec une lame à herbe

• La lame à herbe est utilisée pour tous les types d'herbe haute ou épaisse.
• Faucher l'herbe d'un mouvement de balancier latéral, le mouvement de droite à gauche constituant le moment de fauche et le mouvement de gauche à droite le moment de retour. Faire travailler le côté gauche (plage entre 8h et 12 h).

• Si la lame est légèrement penchée vers la gauche pendant le travail, l'herbe coupée est disposée en bandes, ce qui facilite le ramassage lors du ratissage.
• Essayer d'établir un rythme de travail. Adopter une position stable, les pieds légèrement écartés. Avancer vers l'avant après le mouvement de retour et reprendre la même position stable.
• Laisser le bol de garde au sol. Son rôle est de protéger la lame contre tout contact avec le sol.
• Respecter les règles suivantes afin d'éviter que les matériaux ne s'enroulent autour de la lame:

a) Toujours travailler avec le moteur à plein régime
b) Eviter de toucher l'herbe ou les broussailles coupées en effectuant le mouvement de retour.
- Arrêter le moteur et retirer la débroussailleuse du harnais avant de commencer à rassembler le matériau coupé.

AVERTISSEMENT!

Ni l'utilisateur de la machine, ni personne d'autre ne doit essayer de retirer le matériau coupé tant que le moteur ou la lame tournent, cela peut causer des blessures graves. Arrêter le moteur et la lame avant de retirer du matériau enlaçant l'arbre de la lame, risques de blessures.

AVERTISSEMENT!

Attention aux objets projetés. Toujours travailler avec des lunettes de protection. Ne jamais se pencher sur le protège-lame. Des cailloux, débris, etc. peuvent être projetés dans les yeux et causer des blessures très graves, voire la cécité. Maintenir à distance toutes les personnes non concernées par le travail. Les enfants, les animaux, les spectateurs et les collègues de travail devront se trouver hors de la zone de sécurité soit à au moins 15 mètres. Arrêter immédiatement la machine si une personne s'approche.

Montage de la poignée en J

AVERTISSEMENT!

Lors du montage de la poignée en J, utiliser uniquement des lames/couteaux de désherbage ou une tête de coupe/couteaux en plastique. Ne jamais utiliser la lame de débroussaillage avec la poignée en J.

• Retirer la manette montée dans la fixation de la poignée.
• Placer la poignée comme indiqué sur la figure. Monter les éléments de fixation et serrer légèrement la poignée.
• Effectuer un réglage d'appoint pour que la poignée en J assure une position de travail confortable. Serrer la manette.

Position de transport, poignée en J

• La poignée en J se rabat aisément le long du tube afin de faciliter son transport et son remisage.
• Desserrer la poignée. Tourner la poignée en J dans le sens horaire.
• Rabattez la poignée en J le long du tube. Resserrez la poignée de blocage.
• Toujours utiliser la protection de transport avec l'outil de coupe.

Montage de la lame et de la tête de coupe

Lors du montage de l'équipement de coupe, il est de la plus grande importance que la commande du bras d'entraînement/de la bride de renfort soit positionnée correctement dans l'ouverture centrale de l'équipement de coupe. Un équipement de coupe mal monté peut causer des blessures personnelles très graves, voire mortelles.

Un équipement de coupe ne peut en aucun cas être utilisé si un protège-lame homologué n'a pas été préalablement monté. Voir le chapitre "Caractéristiques techniques". Le montage d'une protection erronée ou défectueuse peut provoquer des blessures graves.

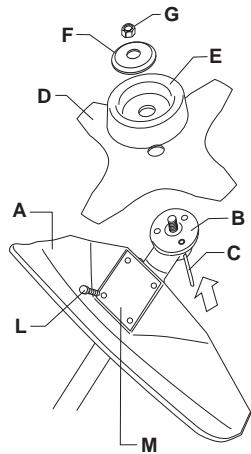

Montage du protège-lame, de la lame à herbe et du couteau à herbe

• Le montage du protège-lames (A) s'effectue à l'aide de 4 vis (L) et d'une plaque de support (M), comme indiqué par le croquis. NOTER! Utiliser un protège-lame recommandé.
• Monter le toc d'entraînement (B) sur l'arbre sortant.
• Faire tourner l'axe de la lame jusqu'à ce que l'un des trous du toc d'entraînement coïncide avec le trou correspondant du carter.
• Insérer la goupille d'arrêt (C) dans le trou afin de bloquer l'arbre.
• Placer la lame (D), la coupelle de support (E) et la bride de support (F) sur l'arbre sortant.
• Monter l'écrou (G). Le serrage de l'écrou s'effectue avec un couple de serrage de 35-50 Nm (3,5-5 kpm). Utiliser la clé à canon du jeu d'outils. Tenir le manche de la clé aussi près du protège-lame que possible. L'écrou se resserre en tournant la clé dans le sens contraire au sens de rotation (l'écrou est fileté à gauche).

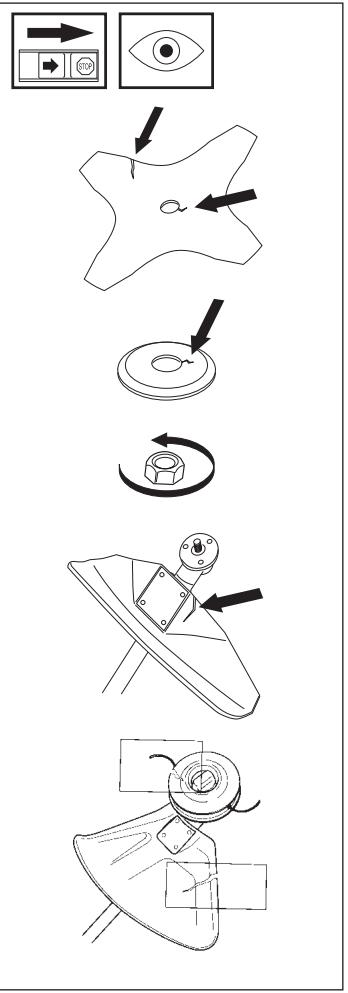

Contrôles avant le démarrage

Pour plus de sécurité, suivre les recommendations suivantes!

• Contrôler la lame pour détecter d'éventuelles fissures au niveau des dents et du trou central, dûes à l'usure ou à un serrage trop fort. Les raisons les plus fréquente de la présence de fissures sont la formation de coins pointus lors de l'affûtage et l'utilisation d'une lame aux dents émoussées. En cas de fissures, mettre la lame au rebut.
• S'assurer que la bride de support ne présente pas de fissures par suite d'usure ou de serrage trop fort. En cas de fissures, mettre la bride de support au rebut!
• S'assurer que le contre-écrou n'a pas perdu sa capacité de blocage. Le contre écrou doit résister à au moins 1,5 Nm. Le couple de serrage du contre-écrou est de 35-50 Nm.
• Contrôler le protège-lame afin de détecter d'éventuels dommages ou fissures. Remplacer le protège-lame s'il a subi des dommages ou s'il présente des fissures.
• Contrôler la protection contre les projections et la tête de coupe afin de détecter d'éventuels dommages ou fissures. Remplacer la protection contre les projections ou la tête de coupe si elles ont subi des dommages ou si elles présentent des fissures.
• Ne jamais utiliser la machine sans protège-lame ou sans protection contre les projections ou si les dispositifs de protection sont défectueux.

CARACTERISTIQUES TECHNIQUES

Accessoires homologués poignée en J	Type	Protection pour outil de coupe, n° de réf.
Trou central des lames/couteaux ∅ 20 mm
Axe de lame fileté M10
Lame/couteau de désherbage	Grass 255-4 (∅ 255 4-dents)	503 74 40-01
	Grass 255-8 (∅ 255 8-dents) pas 240L	503 74 40-01
	Multi 255-3 (∅ 255 3-dents)	503 74 40-01
Couteaux en plastique	Tricut ∅ 300	503 74 50-04
Tête de coupe	Trimmy Fix	503 74 50-04
	Trimmy HitPro	503 74 50-04
	Superauto II	503 74 50-04
	Trimmy HII	503 74 50-04
Bol de garde	Fixe	-
