Tuotetyyppi	J-kahvasarja raivaussahalle
Merkki	HUSQVARNA
Malli	J-HANDLE
Sarjan sisältö	1 J-kahva, 1 ruohonteräsuojus, 1 ruohonterä, 1 liukukulho
Materiaali	Teräs ja vahvistettu muovi
Terien keskireiän halkaisija	20 mm
Terän akselin kierre	M10
Yhteensopiva terätyyppi	Ruohonterä/veitsi (Grass 255-4, 255-8, Multi 255-3)
Yhteensopiva leikkuupäätyyppi	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Suositeltu suoja	Viite 503 74 40-01 terille, 503 74 50-04 muovipäille
Päätoiminto	Raivaus ja ruohonleikkaus paremmalla ergonomialla
Kuljetusasento	Kahva taitettava putken suuntaisesti
Huolto ja puhdistus	Puhdista käytön jälkeen, teroita teriä säännöllisesti, tarkista halkeamat
Turvallisuus	Käytä vain suositellun suojuksen kanssa; älä asenna sahanterää; pysäytä moottori ennen puhdistusta
Asennusohjeet	Asenna kahva putkeen, sitten terä ja suojus käsikirjan mukaan
Mutterin kiristysmomentti	35-50 Nm (3,5-5 kpm)
Korjattavuus	Varaosat saatavilla: suojukset, terät, mutterit; katso käsikirjaa tai Husqvarnan huoltopalvelua
Yleiset tiedot	Sarja täydentää koneen käsikirjaa; lue aina käyttöohje ennen käyttöä

Usein kysytyt kysymykset - J-HANDLE HUSQVARNA

Kuinka asennan J-kahvan Husqvarna-raivaussahaani?

Poista alkuperäinen kahva, aseta J-kahva putkeen kuten ohjeessa, kiinnitä kiinnitysosat ja kiristä kevyesti. Säädä mukava asento ja kiristä sitten kahva.

Mitä teriä voin käyttää J-kahvan kanssa?

Voit käyttää ruohonteriä/veitsiä, joissa on 20 mm keskireikä ja M10 kierteinen akseli: Grass 255-4, Grass 255-8, Multi 255-3, sekä Tricut-muoviveitsiä ja Trimmy-, Superauto- yms. leikkuupäitä.

Kuinka teroitan ruohonterän?

Käytä litteää viilaa, jossa on yksi karkeus. Viilaa leikkuureunoja samalla tavalla tasapainon säilyttämiseksi. Noudata teroitusohjeita laitteen pakkauksessa.

Voinko asentaa sahanterän koneeseen, jossa on J-kahva?

Ei, sahanterän asentaminen on ehdottomasti kielletty. Käytä vain ruohonteriä/veitsiä tai muovista leikkuupäätä/veitsiä.

Kuinka kuljetan raivaussahaa J-kahvan kanssa?

Löysää kahvaa, käännä sitä myötäpäivään, taita se putken suuntaisesti ja kiristä sitten lukituskahva. Käytä aina kuljetussuojaa leikkuutyökalun kanssa.

Mitä turvallisuustarkastuksia tehdä ennen käynnistystä?

Tarkista, ettei terässä, tukilaipassa, vastamutterissa ja teräsuojuksessa ole halkeamia. Varmista, että vastamutterin lukitusmomentti on vähintään 1,5 Nm. Älä koskaan käytä ilman suojaa.

Kuinka vaihdan teräsuojuksen?

Irrota 4 ruuvia ja tukilevy vanhan suojuksen poistamiseksi. Asenna uusi suojus (viite 503 74 40-01 tai 503 74 50-04 työkalun mukaan) samoilla ruuveilla ja tukilevyllä.

Mikä on perustekniikka raivaukseen ruohoterällä?

Työskentele aina täydellä kaasulla. Leikkaa ruohoa sivuttaisella heiluriliikkeellä käyttäen aluetta kello 8 ja 12 välillä. Kallista terää hieman vasemmalle ruohon asettamiseksi riveiksi. Pidä suojakulho maassa.

Kuinka puhdistan leikkuulaitteen?

Pysäytä moottori ennen puhdistusta. Poista ruohon tai oksien jäänteet terän ja teräsuojuksen välistä. Käytä harjaa tai liinaa. Älä koskaan puhdista terän pyöriessä.

Mistä löydän varaosia J-Handle-sarjaan?

Osia, kuten teriä, suojuksia ja muttereita, on saatavana Husqvarna-jälleenmyyjiltä. Katso tarkat viitteet käsikirjasta tai ota yhteyttä huoltopalveluun.

KÄYTTÖOHJE J-HANDLE HUSQVARNA

FI Käyttöohje J-kahvasarja

J-kahvasarja sisältää seuraavat osat:

1 kpl J-kahva
1 kpl Ruohoteränsuojus
1 kpl Ruohoterä
1 kpl Pohjalevy

HUOM! Trimmisuojuksen tilalle on vaihdettava toimitukseen sisältyvä ruohoteränsuojus, jos kone varustetaan ruohoterällä.

VAROITUS!

Raivausterää ei saa asentaa J-kahvalla varustettuun koneeseen.

Lue käyttöohje huolellisesti ja ymmärrä sen sisältö, ennen kuin alat käyttää konetta.

Tämä käyttöohje täydentää koneen mukana toimitettua käyttöohjetta. Katso muut ohjeet koneen käyttöohjeesta.

Sisällysluettelo

SISÄLTÖ

J-kahvasarjan osat 1
Sisällysluettelo 1

TURVAOHJEET

Terälaite 2
Raivauksen perustekniikka 3

ASENNUS

J-kahvan asennus 4
Kuljetusasento, J-kahva 4
Terän ja trimmipään asennus 4
Teränsuojuksen, ruohoterän ja ruohoveitsen asennus ...... 4

KÄYNNISTYS JA PYSÄYTYS

Tarkastus ennen käynnistystä 5

TEKNISET TIEDOT

J-kahvasarja 5

Terälaite

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeita terälaitteita käyttämällä:

• Vähennät koneen takapotkutaipumusta.
- Saat työhön eniten tehoa.
- Lisäät terälaitteen kestoikää.

Kolme perussääntöä:

1) Käytä terälaitteessa vain suosittelemaamme suojusta. Ks. luku "Tekniset tiedot".
2) Pidä terän leikkuuhampaat hyvin ja oikein teroitettuina! Noudata ohjeitamme ja käytä suositeltua viilausohjainta. Väärin teroitettu tai vaurioitunut teräketju lisää onnettomuuksien vaaraa.
3) Tarkasta terälaite vaurioiden ja halkeamien varalta. Vaurioitunut terälaite on aina vaihdettava.

Tässä osassa kerrotaan, miten oikealla kunnossapidolla ja oikeita terälaitteita käyttämällä vähennät koneen takapotkutaipumusta, saat työhön eniten tehoa ja lisäät terälaitteen kestoikää.

• Käytä terälaitteessa vain suosittelemaamme suojusta. Ks. luku "Tekniset tiedot".
• Katso leikkuulaitteen ohjeista siiman kelausohjeet ja oikea siimakoko.
• Pidä terän leikkuuhampaat hyvin ja oikein teroi-tettuina! Noudata suosituksiamme. Katso myös teräpakkauksessa annetut ohjeet.

VAROITUS!

Virheellinen terälaite tai väärin viilattu terä lisää takapotkun vaaraa.

Ruohoveitsen ja ruohoterän viilaus

• Katso viilausohjeet teräpakkauksesta.
• Terä ja veitsi viilataan yksihakkuisella lattaviilalla.
• Viilaa kaikkia särmia yhtä paljon terän tasapainon säilyttämiseksi.

Raivauksen perustekniikka

• Raivaa ja trimmaa aina täydellä kaasulla!
• Päästä kaasu joutokäynnille aina työvaiheiden välissä. Pitkäaikainen käyttö täydellä kaasulla moottoria kuormittamatta (ts. ilman vastusta, jonka moottori raivattaessa saa terälaitteen välityksellä) voi aiheuttaa vakavan moottorivaurion.

Käsitteet

• Ruohonraivaus on ruohonraivauksen yleisnimitys. Työssä käytetään sekä ruohoveistä että ruohoterää.
• Ruohotrimmauksella tarkoitetaan yleensä kevyttä raivausta, esim. reunoilta ja puun ympäriltä. Työssä käytetään trimmipäätä tai muoviveitsiä.

Oksat, ruoho ja puut tarttuvat toisinaan suojuksen ja terälaitteen väliin. Pysäytä aina moottori puhdistuksen ajaksi.

Ruohonraivaus ruohoterällä

• Terää käytetään kaikentyyppisen korkean tai paksun nurmikon raivaukseen.
• Ruoho niitetään edestakaisella sivuttaisliikkeellä, jossa liike oikealta vasemmalle on raivausliike ja liike vasemmalta oikealle paluuliike. Käytä terän vasenta puolta (kello 8:n ja 12:n välinen teräsektori).
• Jos terää kallistetaan raivattaessa hieman vasemmalle, ruoho jää aumaksi, josta se on helppo kerätä pois esim. haravoitaessa.
• Pyri työskentelemään tasaisella rytmillä. Seiso tukevassa haara-asennossa. Siirry paluuliikkeen jälkeen eteenpäin ja asetu taas tukevaan asentoon.
• Anna tukikupin nojata kevyesti maata vasten. Se on tarkoitettu suojaamaan terää osumasta maahan.
• Vähennä vaaraa, että raivattava materiaali kiertyy terän ympärille, noudattamalla seuraavia ohjeita:

a) Työskentele aina täydellä kaasulla.
b) Väistä raivattua materiaalia paluuliikkeen aikana.

- Pysäytä moottori, irrota valjaat ja aseta kone maahan, ennen kuin keräät leikatun materiaalin.

VAROITUS!

Raivattua materiaalia ei saa yrittää vetää sivuun moottorin tai terän pyöriessä, sillä seurauksena voi olla vakavia vahinkoja.

Vahinkojen välttämiseksi pysäytä moottori ja terä, ennen kuin poistat terän ympärille kiertyneen materiaalin.

VAROITUS!

Varo sinkoutuvia esineitä. Pidä aina silmäsuojia. Älä koskaan kumarru suojuksen päälle. Kivet, roskat yms. saattavat sinkoutua silmiin ja aiheuttaa sokeutumisen tai vakavia tapaturmia. Pidä asiaankuulumattomat koneen ulottumattomissa. Lasten, eläinten, katsojien ja avustajien on oltava 15 metrin turva-alueen ulkopuolella. Pysäytä kone välittömästi, jos joku lähestyy sitä.

J-kahvan asennus

VAROITUS!

J-kahvan kanssa saa käyttää vain ruohoteriä/ruohoveitsiä tai trimmipäätä/muoviveitsiä. Sahanterää ei koskaan saa käyttää J-kahvan kanssa.

• Irrota väännin kahvan kiinnikkeestä.
• Aseta kahva kuvan mukaisesti. Asenna kiinnitysosat ja kiristä kahva kevyesti.
• Suorita hienosäätö niin, että J-kahva on mukavassa työasennossa. Kiristä väännin.

• J-kahvan voi kääntää runkoputken suuntaiseksi kuljetuksen ja säilytyksen helpottamiseksi.
• Avaa väännin. Käännä J-kahvaa myötäpäivään.
• Taita sen jälkeen J-kahva runkoputken ympäri. Kiristä väännin.
• Asenna kuljetussuojus leikkuutyökaluun.

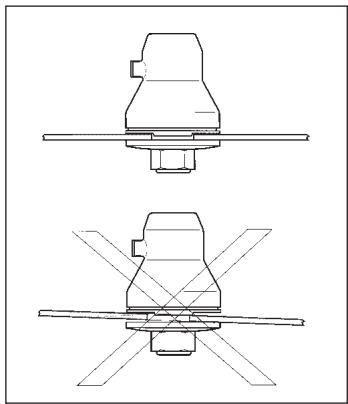

Terän ja trimmipään asennus

Terälaitetta asennettaessa on erittäin tärkeää, että vääntiön/tukilaipan ohjain tulee oikein terälaitteen keskireikään. Väärin asennettu terälaite voi aiheuttaa vakavan ja/tai hengenvaarallisen tapaturman.

Terälaitetta ei saa missään olosuhteissa käyttää ilman hyväksyttyä suojusta. Katso luku "Tekniset tiedot". Jos terään on asennettu väärä tai viallinen teränsuojus, se voi aiheuttaa vakavan tapaturman.

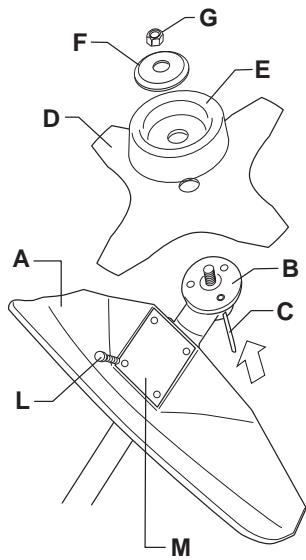

Teränsuojuksen, ruohoterän ja ruohoveitsen asennus

• Asenna teränsuojus (A) 4 ruuvilla (L) ja tukilevyllä (M) kuvan mukaisesti. HUOM! Käytä suosituksen mukaista teränsuojusta.
• Asenna vääntiö (B) käyttöakselille.
• Pyöritä terääkselia, kunnes yksi vääntiön rei'istä tulee vaihteistokotelon vastaavan reiän kohdalle.
• Lukitse akseli työntämällä lukkotappi (C) reikään.
• Aseta terä (D), tukikuppi (E) ja tukilaippa (F) käyttöakselille.
• Asenna mutteri (G). Mutteri on kiristettävä momenttiin 35-50 Nm (3,5-5 kpm). Käytä työkaluvarustukseen kuuluvaa hylsyavainta. Pidä kiinni avaimen varresta mahdollisimman läheltä teränsuojaa. Mutteri kiristyy, kun avainta kierretään pyörimissuuntaa vasten (vasenkätinen kierre).

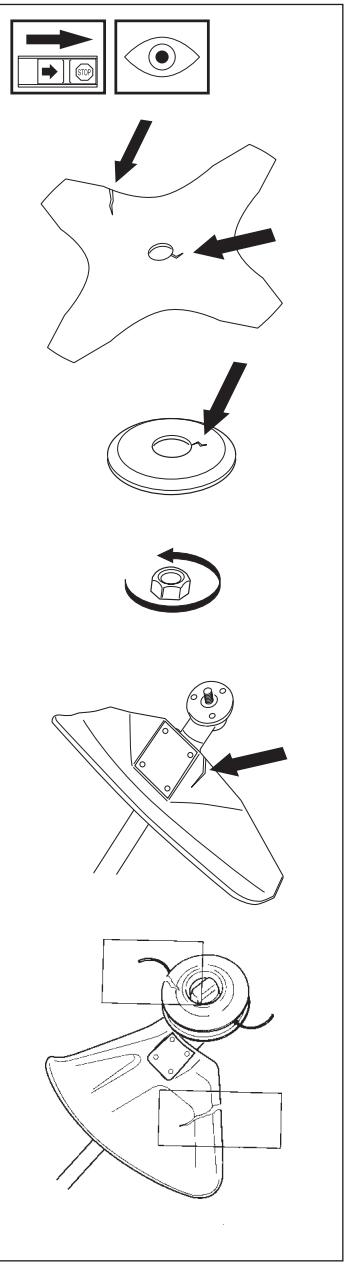

Tarkastus ennen käynnistystä

Näitä suosituksia on noudatettava turvallisuussyistä!

• Tarkasta, ettei terän hampaiden pohjaan tai keskiöreiän kohdalle ole tullut halkeamia. Halkeamat johtuvat tavallisimmin siitä, että hampaiden pohjaan on viilattaessa jäänyt teräviä kulmia tai että terää on käytetty tylsänä. Vaihda terä, jos siinä on havaittavissa halkeamia!
• Tarkasta, ettei tukilaippaan ole tullut väsymisestä tai liallisesta kiristämisestä aiheutuneita halkeamia. Hävitä tukilaippa, jos siinä on havaittavissa halkeamia!
• Varmista, ettei terämutteri ole menettänyt lukitustehoaan. Mutterilukituksen lukitusmomentin on oltava vähintään 1,5 Nm. Terämutterin kirstysmomentin on oltava 35-50 Nm.
• Tarkasta, että teränsuojus on ehjä ja ettei siinä ole halkeamia. Vaihda suojus, jos siihen on kohdistunut iskuja tai siinä on halkeamia.
• Tarkasta, että trimmipää ja roiskesuojus ovat ehjät ja ettei niissä ole halkeamia.

Vaihda trimmipää tai roiskesuojus, jos niihin on kohdistunut iskuja tai niissä on halkeamia.

- Älä koskaan käytä konetta, jos siinä ei ole teränsuojusta tai roiskesuojusta tai jos ne ovat vialliset.

Hyväksytyt lisävarusteet J-kahva	Tyyppi	Terälaitteen suojus, Tuotenro
Terien/veitsien keskireikä ∅ 20 mm
Terääkselin kierre M10
Ruohoterä/ruohoveitsi	Grass 255-4 (∅ 255 4-hampainen)	503 74 40-01
	Grass 255-8 (∅ 255 8-hampainen) ei 240L	503 74 40-01
	Multi 255-3 (∅ 255 3-hampainen)	503 74 40-01
Muoviveitset	Tricut ∅ 300	503 74 50-04
Trimmipäät	Trimmy Fix	503 74 50-04
	Trimmy Hit Pro	503 74 50-04
	Superauto II	503 74 50-04
	Trimmy HII	503 74 50-04
Tukikuppi	Kiinteä	-
