Producttype	J-handgreepset voor bosmaaiers
Merk	HUSQVARNA
Model	J-HANDLE
Inhoud van de set	1 J-handgreep, 1 onkruidsnijbladbescherming, 1 onkruidsnijblad, 1 glijkom
Materiaal	Staal en versterkt kunststof
Diameter van het centrale gat van de bladen	20 mm
Schroefdraad van de bladas	M10
Type compatibel blad	Onkruidsnijblad/mes (Grass 255-4, 255-8, Multi 255-3)
Type compatibele snijkop	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Aanbevolen bescherming	Ref. 503 74 40-01 voor bladen, 503 74 50-04 voor plastic koppen
Hoofdfunctie	BOSMAAIEN en onkruidverwijdering met betere ergonomie
Transportpositie	Inklapbare handgreep langs de buis
Onderhoud en reiniging	Reinigen na gebruik, bladen regelmatig slijpen, controleren op scheuren
Veiligheid	Alleen gebruiken met aanbevolen bescherming; geen zaagblad monteren; motor stoppen voor reiniging
Montage-instructies	Monteer de handgreep op de buis, daarna het blad en de bescherming volgens de handleiding
Aanhaalmoment van de moer	35-50 Nm (3,5-5 kpm)
Repareerbaarheid	Onderdelen beschikbaar: beschermingen, bladen, moeren; raadpleeg de handleiding of Husqvarna klantenservice
Algemene informatie	Aanvullende set bij de machinehandleiding; altijd de gebruikershandleiding lezen voor gebruik

Veelgestelde vragen - J-HANDLE HUSQVARNA

Hoe monteer ik de J-handgreep op mijn Husqvarna bosmaaier?

Verwijder de originele bedieningshendel, plaats de J-handgreep op de buis zoals aangegeven in de handleiding, monteer de bevestigingsonderdelen en draai ze licht aan. Stel af voor een comfortabele positie en draai de bedieningshendel vast.

Welke bladen kan ik gebruiken met de J-handgreep?

U kunt onkruidsnijbladen/messen gebruiken met een centraal gat van 20 mm en een schroefdraadas M10: Grass 255-4, Grass 255-8, Multi 255-3, evenals de plastic messen Tricut en de snijkoppen Trimmy, Superauto, enz.

Hoe slijp ik het onkruidsnijblad?

Gebruik een platte vijl met enkele korrel. Vijl de snijkanten identiek om het evenwicht te behouden. Volg de slijpinstructies op de verpakking van de uitrusting.

Kan ik een zaagblad monteren op een machine met de J-handgreep?

Nee, het is strikt verboden een zaagblad te monteren. Gebruik uitsluitend onkruidsnijbladen/messen of een snijkop/plastic messen.

Hoe voer ik de bosmaaier met J-handgreep uit?

Draai de handgreep los, draai hem met de klok mee, klap hem langs de buis, en draai de blokkeerhendel weer vast. Gebruik altijd de transportbescherming met het snijgereedschap.

Welke veiligheidscontroles uitvoeren voor het starten?

Controleer op scheuren in het blad, de steunflens, de borgmoer en de bladbescherming. Zorg dat de borgmoer een borgkoppel heeft van ten minste 1,5 Nm. Nooit zonder bescherming gebruiken.

Hoe vervang ik de bladbescherming?

Verwijder de 4 schroeven en de steunplaat om de oude bescherming te verwijderen. Monteer de nieuwe bescherming (ref. 503 74 40-01 of 503 74 50-04 afhankelijk van het gereedschap) met dezelfde schroeven en steunplaat.

Wat is de basistechniek voor bosmaaien met het grasblad?

Werk altijd op volle snelheid. Maai het gras met een zijdelingse slingerbeweging, gebruik het bereik tussen 8 en 12 uur. Kantel het blad iets naar links om het gras in banen te leggen. Houd de glijkom op de grond.

Hoe reinig ik het snijgereedschap?

Stop de motor voor reiniging. Verwijder gras- of takresten die vastzitten tussen het blad en de bladbescherming. Gebruik een borstel of doek. Nooit reinigen terwijl het blad draait.

Waar vind ik reserveonderdelen voor de J-Handle set?

Onderdelen zoals bladen, beschermingen en moeren zijn verkrijgbaar bij Husqvarna-dealers. Raadpleeg de handleiding voor exacte referenties of neem contact op met de klantenservice.

GEBRUIKSAANWIJZING J-HANDLE HUSQVARNA

NL Gebruiksaanwijzing J-handvatset

De J-handvatset bevat de volgende onderdelen:

1 J-handvat
1 Grasbladbescherming
1 Grasblad
1 Steunkop

N.B.! Wanneer de machine wordt uitgerust met een grasblad, moet de trimmerbescherming vervangen worden door de meegeleverde grasbladbescherming.

WAARSCHUWING!

Op een machine met een J-handvat mag geen zaagblad gemonteerd worden.

Neem de gebruiksaanwijzing grondig door en begint niet te werken voor u alles duidelijk heeft begrepen.

Deze gebruiksaanwijzing is een aanvulling op de gebruiksaanwijzing die bij de machine gevoegd is. Voor overige behandeling, zie de gebruiksaanwijzing van de machine.

Inhoud

INHOUD

Details van de J-handvatset .... 1
Inhoud....1

VEILIGHEIDSINSTRUCTIES

Zaag/Maai-uitrusting 2
Basistechniek maaien 3

MONTEREN

J-handvat monteren 4
Transportpositie, J-handvat 4
Montage van zaagblad en trimmerkop 4
Monteren van maaibladbeschermkap, maaiblad en maairnes .... 4

STARTEN EN STOPPEN

Controle voor het starten 5

TECHNISCHE GEGEVENS

J-handvatset 5

Zaag/maai-uitrusting

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type zaag/maai-uitrusting te gebruiken:

• De terugslagneiging van de machine reduceert.
• Een maximum zaag/maaiprestatievermogen krijgt.
• De levensduur van de zaag/maai-uitrusting verlengt.

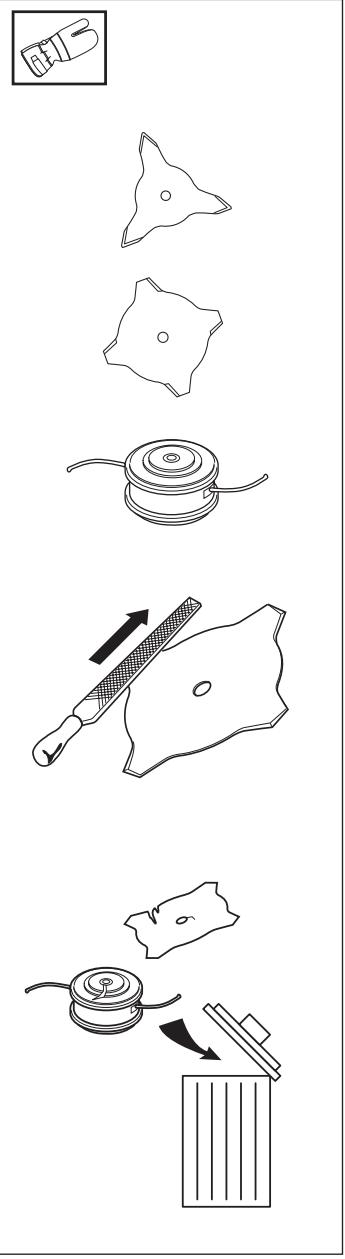

De drie basisregels:

1) Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk "Technische gegevens".

2) Hou de tanden van het zaag/maaiblad in goede staat en zorg dat ze scherp zijn! Volg onze instructies en gebruik de aanbevolen vijlmal. Een verkeerd geslepen of beschadigd zaag/maaiblad verhoogt het risico op ongelukken.

3) Controleer de zaag/maai-uitrusting op beschadigingen en barsten. Een beschadigde zaag/maai-uitrusting moet altijd vervangen worden.

BELANGRIJKE INFORMATIE

In dit hoofdstuk wordt behandeld hoe u door het juiste onderhoud en door het juiste type zaag/maai-uitrusting te gebruiken het risico op terugslag vermindert, een maximum maaiprestatievermogen krijgt en de levensduur van de maai-uitrusting verlengt.

• Gebruik een snijuitrusting alleen samen met de door ons aanbevolen beschermkap! Zie het hoofdstuk "Technische gegevens".
• Zie instructies voor zaag/maai-uitrusting voor het correct invoeren van de draad en de keuze van de juiste draaddiameter.
• Houd de snijtanden van het maaiblad goed en juist geslepen! Volg daarvoor onze aanbevelingen op. Zie ook de instructie op de verpakking van het maaiblad.

WAARSCHUWING!

Een defecte zaag/maai-uitrusting of een verkeerd gevijld zaag/maaiblad verhogen het risico op terugslag.

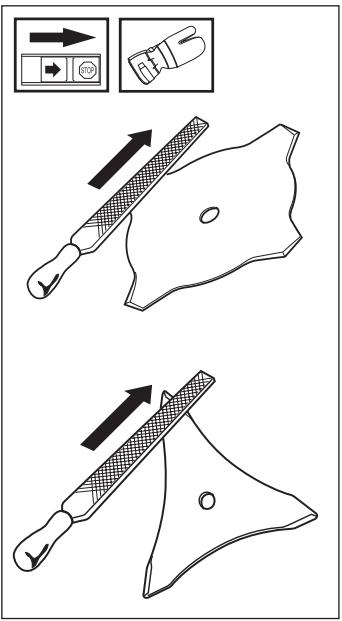

Vijlen van maaimes en maaiblad

• Zie de verpakking van de zaag/maai-uitrusting voor vijlen op de juiste wijze.
• Het maai- en grasblad moeten met een platte vijl met enkele kapping gevijld worden.
• Vijl alle sneden evenveel bij om de balans te bewaren.

Basistechniek maaien

• Geef altijd vol gas bij het maaien.
• Laat na elke stap van het werkproces de motor stationair draaien. Als de motor langdurig op volle toeren draait zonder dat hij belast wordt (d.w.z. zonder de weerstand die de motor bij het maaien via de zaag/maai-uitrusting ondervindt) kan dit tot ernstige beschadigingen van de motor leiden).

Benamingen

• Gras maaien is een algemene benaming voor het maaien van gras. Er wordt zowel een maalimes als een maaiblad gebruikt.
• Gras trimmen is een algemene benaming voor lichtere werkzaamheden, bijv. aan randen of rond bomen. Er worden een trimmerkop of kunststof messen gebruikt.

Soms raken takken, gras of bomen bekneld tussen de beschermkap en de zaag/maai-uitrusting. Stop altijd eerst de motor voordat u deze verwijdert.

Gras maaien met maaiblad

• Voor alle soorten hoog of sterk gras wordt een maaiblad gebruikt.

• Het gras wordt neergehaald met pendelende bewegingen naar de zijkanten, waarbij de beweging van rechts naar links het maaimoment is en de beweging van links naar rechts de retour-beweging. Laat de linkerkant van het blad werken (tussen 8 en 12 uur).

• Indien het maaiblad tijdens het gras maaien iets schuin wordt gehouden, wordt het gras in een streng gelegd, hetgeen het verzamelen makkelijker maakt bijv. bij harken.

• Probeer om ritmisch te werken. Sta stevig met uw voeten uit elkaar. Beweeg na de retourbeweging naar voren en sta vervolgens weer stevig stil.
• Laat de steunkop licht op de grond rusten. Deze is speciaal bedoeld om te voorkomen dat het maaiblad in de grond snijdt.
• Verklein het risico dat het materiaal rond het maablad wordt gewonden door de volgende regels op te volgen: a) Werk altijd met vol gas. b) Vermijd tijdens de retourbeweging het pasgemaade materiaal.
• Stop de motor, maak het draagstel los en plaats de machine op de grond voordat u het gemaaide materiaal gaat verzamelen.

WAARSCHUWING!

Noch de gebruiker noch iemand anders mag proberen om het gemaaide materiaal te verwijderen wanneer de motor of het maaiblad roteert, omdat dit tot ernstige verwondingen kan leiden. Schakel de motor uit en wacht tot het maaiblad stilstaat voor u het materiaal dat rond het maaibladas gewikkeld is verwijdert, omdat dit tot ernstige verwondingen kan leiden.

WAARSCHUWING!

Waarschuwing voor wegspattende voorwerpen. Gebruik altijd oogbescherming. Buig u nooit over de bescherming heen. Stenen, afval e.d. kunnen in uw ogen terecht komen en blindheid of ernstige verwondingen veroorzaken. Houd onbevoegden op afstand. Kinderen, dieren, toeschouwers en medewerkers moeten zich buiten de veiligheidszone van 15 m bevinden. Schakel de machine onmiddellijk uit indien iemand dichterbij komt.

J-handvat monteren

WAARSCHUWING!

Bij het monteren van het J-handvat mogen alleen grasmaaibladen/grasmessen of trimmerkoppen/kunststof messen worden gebruikt. Een zaagblad mag nooit samen met een J-handvat worden gebruikt.

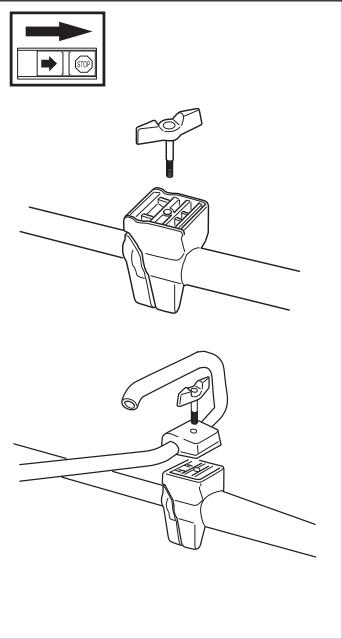

• Maak de knop van de handvatbevestiging los.
• Plaats het handvat zoals op de afbeelding aangegeven. Monteer de bevestigingsonderdelen en haal het handvat zacht aan.
• Stel het J-handvat zo af dat een prettige werkhouding ontstaat. Haal de knop aan.

• Het J-handvat kan gemakkelijk rond de steel gedraaid worden om het opbergen en vervoeren te vergemakkelijken.

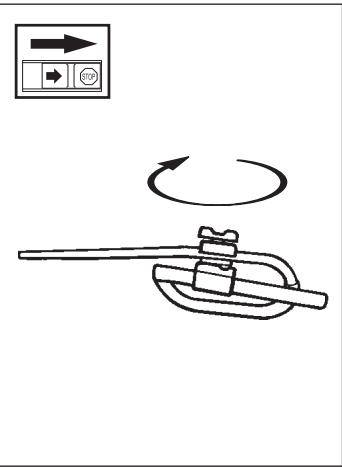

• Maak de knop los. Draai het J-handvat met de wijzers van de klok mee.
• Klap daarna het J-handvat naar beneden rond de steel. Haal de knop aan.
• Monteer de transportbeveiliging op het snijwerktuig.

Montage van zaagblad en trimmerkop

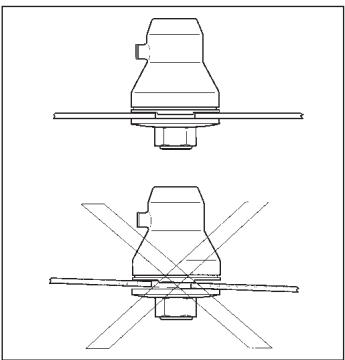

Bij het monteren van de zaag/maai-uitrusting is het zeer belangrijk dat de geleidepen van de meenemer/steunflens op de juiste manier in de centrumopening van de maai-uitrusting terecht komt. Verkeerd gemonteerde maai-uitrusting kan ernstige en/of dodelijke verwondingen veroorzaken.

Onder geen beding mag zaag/maai-uitrusting worden gebruikt zonder dat een goedgekeurde beschermkap is gemonteerd. Zie het hoofdstuk "Technische gegevens". Indien een verkeerde of defecte beschermkap wordt gemonteerd, kan dit ernstige verwondingen veroorzaken.

Monteren van maaibladbescherm-kap, maaiblad en maaimes

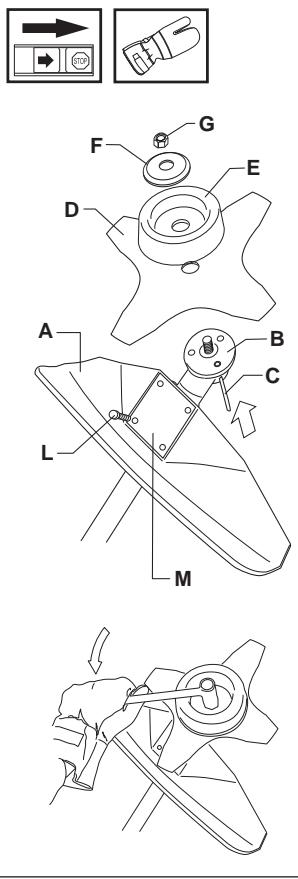

• Monteer de beschermkap (A) met 4 schroeven (L) en de steunplaat (M), zoals aangegeven op de afbeelding.
  N.B.! Gebruik de aanbevolen beschermkap.
• Monteer de meenemer (B) op de uitgaande as.
• Draai aan de maaibladas tot één van de openingen van de meenemer samenvalt met de overeenkomstige opening in het transmissiehuis.
• Duw de borgpin (C) in de opening zodat de as vergrendeld wordt.
• Plaats maaiblad (D), steunkop (E) en steunflens (F) op de uitgaande as.
• Monteer de moer (G). Haal de moer aan met een koppel van 35-50 Nm (3,5-5 kpm). Gebruik de copsleutel uit de gereedschapset. Hou de

steel van de copsleutel zo dicht mogelijk bij de beschermkap vast. De moer wordt aangehaald wanneer de sleutel tegen de rotatierichting in gedraaid wordt. (linkse schroefdraad).

Controle voor het starten

Om veiligheidsredenen moet u de volgende aanbevelingen volgen!

• Controleer het maaiblad op barsten bij het centergat en bij de tandbodems. De barsten ontstaan meestal doordat er tijdens het vijlen scherpe hoeken ontstaan zijn in de tandbodems of doordat men het zaag/maaiblad gebruikt heeft met botte tanden. Als het zaag/maaiblad barsten vertoont, moet het onmiddellijk vervangen worden.
• Controleer de steunflens op barsten die het gevolg kunnen zijn van materiaalmoeheid of te hard aanhalen. De steunflens moet vervangen worden als hij barsten vertoont!
• Let erop dat de borgmoer zijn borgkracht niet verliest. De borging van de moer moet een borgmoment van tenminste 1,5 Nm hebben. Het aanhaalmoment van de borgmoer moet 35-50 Nm zijn.
• Controleer de beschermkap op beschadigingen en scheurtjes. Vervang de beschermkap indien deze terugslag te verduren heeft gehad of scheurtjes vertoont.
• Controleer de trimmerkop en de spatbescherming op beschadigingen en scheurtjes. Vervang de trimmerkop of de spatbescherming indien deze terugslag te verduren hebben gehad of scheurtjes vertonen.
• Gebruik de machine nooit zonder beschermkap of spatbescherming, en evenmin met een defecte beschermkap.
