Produkttype	J-håndtagssæt til rydningssav
Mærke	HUSQVARNA
Model	J-HANDLE
Indhold i sættet	1 J-håndtag, 1 beskyttelse til ukrudtsklinge, 1 ukrudtsklinge, 1 glidekop
Materiale	Stål og forstærket plast
Diameter på knivens centerhul	20 mm
Gevind på knivakslen	M10
Kompatibel knivtype	Ukrudtsklinge/kniv (Grass 255-4, 255-8, Multi 255-3)
Kompatibel skærehovedtype	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Anbefalet beskyttelse	Ref. 503 74 40-01 til knive, 503 74 50-04 til plastikhoveder
Primær funktion	Rydning og ukrudtsbekæmpelse med bedre ergonomi
Transportposition	Håndtag der kan foldes langs røret
Vedligeholdelse og rengøring	Rengør efter brug, slib knivene regelmæssigt, inspicér for revner
Sikkerhed	Brug kun med den anbefalede beskyttelse; monter ikke savklinge; stop motoren før rengøring
Monteringsvejledning	Montér håndtaget på røret, derefter kniven og beskyttelsen i henhold til manualen
Møtrik tilspændingsmoment	35-50 Nm (3,5-5 kpm)
Reparationsmuligheder	Reservedele tilgængelige: beskyttelser, knive, møtrikker; se manualen eller Husqvarna kundeservice
Generelle oplysninger	Sættet supplerer maskinens manual; læs altid brugermanualen før brug

Ofte stillede spørgsmål - J-HANDLE HUSQVARNA

Hvordan monterer jeg J-håndtaget på min Husqvarna rydningssav?

Fjern det originale håndtag, placer J-håndtaget på røret som angivet i vejledningen, monter fastgørelsesdelene og spænd let. Juster til en behagelig position, og spænd derefter håndtaget.

Hvilke knive kan jeg bruge med J-håndtaget?

Du kan bruge ukrudtsklinger/knive med et centerhul på 20 mm og en akselgevind M10: Grass 255-4, Grass 255-8, Multi 255-3, samt plastikknivene Tricut og skærehoveder Trimmy, Superauto, osv.

Hvordan sliber jeg ukrudtsklingen?

Brug en flad fil med enkelt snit. Fil skærene identisk for at bevare balancen. Følg slibevejledningen på udstyrets emballage.

Kan jeg montere en savklinge på en maskine med J-håndtag?

Nej, det er strengt forbudt at montere en savklinge. Brug kun ukrudtsklinger/knive eller et skærehoved/plastikknive.

Hvordan transporterer jeg rydningssaven med J-håndtaget?

Løsn håndtaget, drej det med uret, fold det langs røret, og spænd derefter låsehåndtaget. Brug altid transportbeskyttelsen med skæreværktøjet.

Hvilke sikkerhedstjek skal udføres før start?

Kontroller for revner på klingen, støtteflangen, låsemøtrikken og klingebeskyttelsen. Sørg for, at låsemøtrikken har et spændingsmoment på mindst 1,5 Nm. Brug aldrig uden beskyttelse.

Hvordan udskifter jeg klingebeskyttelsen?

Afmonter de 4 skruer og støttepladen for at fjerne den gamle beskyttelse. Monter den nye beskyttelse (ref. 503 74 40-01 eller 503 74 50-04 afhængigt af værktøjet) med de samme skruer og støttepladen.

Hvad er den grundlæggende teknik til rydning med græsklingen?

Arbejd altid ved fuld gas. Slå græsset med en svingende lateral bevægelse, ved at bruge området mellem kl. 8 og 12. Hæld klingen lidt til venstre for at lægge græsset i strimler. Hold glidekoppen på jorden.

Hvordan rengør jeg skæreudstyret?

Stop motoren før rengøring. Fjern græs- eller grenrester, der sidder fast mellem klingen og klingebeskyttelsen. Brug en børste eller en klud. Rengør aldrig, mens klingen roterer.

Hvor finder jeg reservedele til J-håndtagssættet?

Dele som knive, beskyttelser og møtrikker fås hos Husqvarna forhandlere. Se manualen for de nøjagtige referencer, eller kontakt kundeservice.

BRUGSANVISNING J-HANDLE HUSQVARNA

DK Brugsanvisning J-håndtagssæt

Sagblad må ikke monteres på maskiner utstyrt med J-håndtak.

Kontroll før start 5

TEKNISKE DATA

J-håndtakssett 5

Skjæreutstyr

Gressrydding med gressblad

J-håndtagssættet indeholder følgende dele:

1 stk. J-håndtag
1 stk. Græsklingeværn
1 stk. Græsklinge
1 stk Støttekop

BEMÆRK! Trimmerværnet skal udskiftes med det medleverede græsklingeværn, hvis maskinen udstyres med græsklinge.

ADVARSEL!

Der må ikke monteres savblad på en maskine udstyret med J-håndtag.

Læs brugsanvisningen omhyggeligt igennem og forstå indholdet, inden du bruger maskinen.

Denne brugsanvisning er et supplement til den brugsanvisning, som medfølger maskinen. Se maskinens brugsanvisning for øvrig håndtering.

Indholdsfortegnelse

INDHOLD

Detaljer i J-håndtagssæt 1

Grundlæggende rydningssteknik 3

MONTERING

Montering af J-håndtag.... 4

Transportstilling, J-håndtag 4

Montering af klinge og trimmerhoved.... 4

Montering af beskyttelsesskjold for klinge, græsklinge og græskniv .... 4

START OG STOP

Kontrol før start 5

TEKNISKE DATA

J-håndtagssæt 5

Skæreudstyr

Dette afsnit handler om, hvordan du med korrekt vedligeholdelse samt ved brug af korrekt type skæreudstyr:

• Reducerer maskinens kasttilbøjelighed
• Opnår maksimal skarphed
• ∅ger skæreudstyrets levetid.

De tre grundregler:

1) Brug kun skæreudstyr sammen med det værn, som vi har anbefalet! Se kapitlet "Tekniske data".
2) Hold savklingens skæretænder i god stand og med korrekt skærpning! Følg vores instruktioner og brug anbefalet ryttermål. En forkert skærpet eller skadet klinge øger risikoen for ulykker.
3) Kontrollér skæreudstyret med hensyn på skader og sprækkedannelser. Et skadet skæreudstyr skal altid udskiftes.

Dette afsnit handler om, hvordan du ved korrekt vedligeholdelse samt med korrekt type skæreudstyr opnår maksimal klipningskapacitet og øger skæreudstyrets levetid.

• Brug kun skæreudstyr sammen med det værn, som vi har anbefalet! Se kapitlet "Tekniske data".
• Se instruktionerne til skæreudstyret for korrekt indføring af snor og valg af korrekt diameter for snor.
• Slib altid klingens skæretænder korrekt! Følg vore anbefalinger. Se også instruktionen på pakken med klingen.

ADVARSEL! Et forkert skæreudstyr eller en forkert filet klinge øger risikoen for kast.

Filning af græskniv og græsklinge

• Se instruktionen på pakken med skæreudstyret for korrekt filning.
• Klingen og kniven slibes med en fladfil.
• Fil alle ægge lige meget for at bevare balancen.

Grundlæggende rydningssteknik

• Brug altid fuld gas ved rydning og trimning.
• Lad motoren gå i tomgang efter hvert arbejdsmoment. Køres motoren i lang tid ved fulde omdrejninger uden belastning (dvs. uden den modstand, som motoren udsættes for via skæreudstyret ved trimning), kan det give alvorlig motorskade.

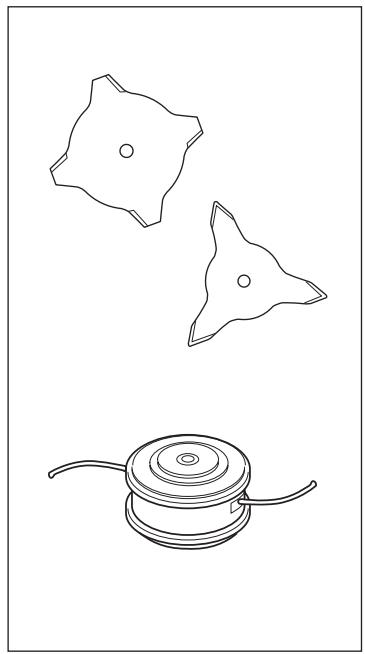

Benævnelser

• Græsrydning er en generel betegnelse for rydning af græs. Her bruges både græskniv og græsklinge.
• Græstrimning er en generel betegnelse for lettere trimning ved f.eks. kanter eller omkring træer. Her bruges trimmerhoved eller plastknife.

Grene, græs eller småkviste kan nogle gange sætte sig fast mellem beskyttelsesskjold og skæreudstyr. Stands altid motoren før rengøring.

Græsrydning med græsklinge

• Der bruges græsklinge til alle former for højt eller kraftigt græs.

• Græs ryddes fra side til side, hvor bevægelse fra højre mod venstre kaldes rydningsmomentet og bevægelse fra venstre mod højre kaldes returnomentet. Lad græsklingen arbejde i venstre side (placeret mellem klokken 8 og 12).

• Hvis græsklingen vippes lidt mod venstre under græsrydning, samles græset i en stribe, som f.eks. letter opsamlingsarbejdet med en rive.

• Sørg for at arbejde i en jævn rytme. Stå med fast fodfæste samtidigt med at sprede fødderne lidt fra hinanden. Ryk fremad efter returmomentet og stil dig med fast fodfæste igen.
• Hvil støttekoppen let mod jorden. Den bruges til at beskytte græsklingen mod belægning af jord.
• Følg denne fremgangsmåde for at mindske risikoen for at afskåret materiale sætter sig omkring græsklingen: a) Arbejd altid med fuld gas. b) Undgå at det afskårne materiale ikke kommer med i returmomentet.
• Stands motoren, løsn skulderremmen fra redskabet og placer derefter redskabet på jorden, inden du samler det afklippede materiale sammen.

ADVARSEL!

Hverken brugeren af redskabet eller nogen anden må prøve at fjerne det afklippede materiale, når motoren eller klingen roterer, da dette kan medføre alvorlige skader. Stands motoren og klingen, inden du fjerner materiale, som har snoet sig rundt om klingeakslen, da der ellers findes risiko for skader.

ADVARSEL!

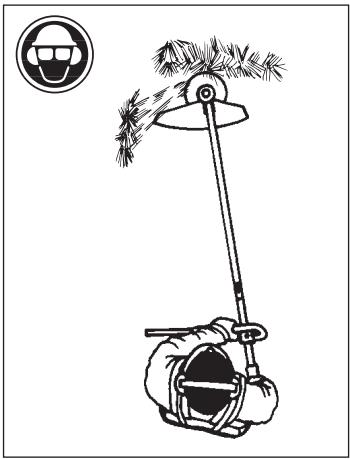

Pas på udslyngede genstande. Brug altid øjenværn. Læn dig aldrig ind over beskyttelsesskjoldet. Sten, skidt m.m. kan kastes op i øjnene og forårsage blindhed eller alvorlige skader. Hold uvedkommende på afstand. Børn, dyr og tilskuere og medhjælpere skal befinde sig uden for sikkerhedszonen på 15 meter. Stands redskabet umiddelbart, hvis nogen nærmer sig.

Montering af J-håndtag

ADVARSEL!

Ved montering af J-håndtag må der kun bruges græsklinge/græsknive eller trimmerhoved. Savklinge må aldrig bruges sammen med J-håndtag.

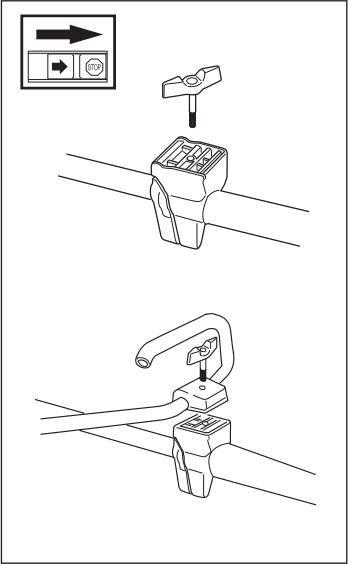

• Skru fløjmøtrikken fri af styrefæstet.
• J-håndtaget placeres som vist på illustrationen. Sæt fløjmøtrikken i og fastspænd J-håndtaget let.
• Herefter kan J-håndtaget finjusteres for at skabe en bekvem arbejdsstilling. Skru fløjmøtrikken helt fast.

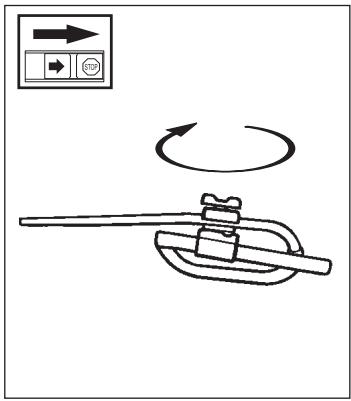

• J-håndtaget kan nemt drejes langs med styrestangen for enklere transport og opbevaring.
• Løsn fløjmøtrikken. Drej J-håndtaget med uret.
• Bøj derefter J-håndtaget rundt om styrestangen. Spænd grebet.
• Monter transportbeskyttelsen på skæreværktøjet.

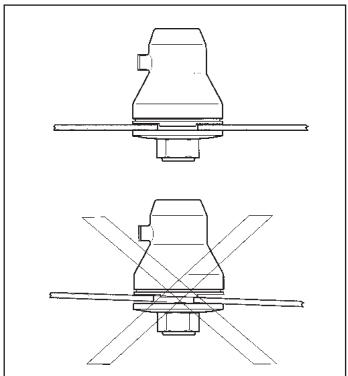

Ved montering af skæreudstyr er det yderst vigtigt at fremføringsskive/ støtteflange placeres korrekt i skæreudstyrets midterste hul. Forkert monteret skæreudstyr kan skabe alvorlige og/eller livsfarlige personskader.

Personer må under ingen omstændigheder bruge skæreudstyr uden godkendt beskyttelsesskjold er monteret. Se kapitel „Tekniske data“. Hvis forkert eller defekt beskyttelseskjold monteres, kan det forårsage alvorlig personskade.

Montering af beskyttelsesskjold for klinge, græsklinge og græskniv

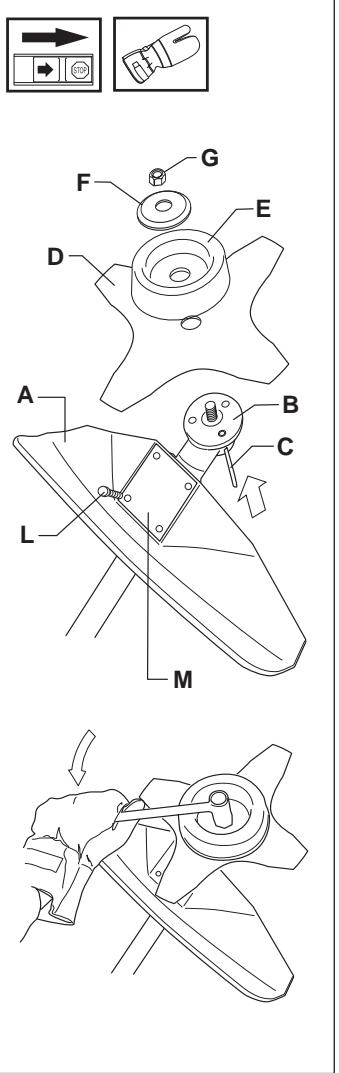

• Klingebeskytteren (A) monteres med 4 skruer (L) og støttepladen (M) i henhold til billedet. BEMÆRK! Brug anbefalet klingeværn.
• Montér medbringeren (B) på den udgående aksel.
• Drej klingeakslen rundt til et af medbringerens hul passer sammen med tilsvarende hul i gearhuset.
• Før läsepinden (C) ind i hullet, så akslen läses.
• Anbring klingen (D), støttekop (E) og støtteflange (F) på den udgående aksel.
• Montér møtrikken (G). Møtrikken skal spændes med et moment på 35-50 Nm (3,5-5 kpm). Brug topnøglen fra værktøjsættet. Hold i nøglens skaft så nær som muligt ved klingebeskytteren. Møtrikken spændes til, när nøglen føres mod rotationsretningen (venstregevind).

Følg disse anbefalinger af sikkerhedsmæssige grunde!

• Kontrollér, at der ikke er opstået sprækker på klingen i tandbunde eller ved centrumhullet. Den almindeligste årsag til, at der dannes sprækker er, at der er opstået skarpe hjørner i tandbundene ved filning eller ved at klingen er brugt med sløve tænder. Kassér klingen, hvis der opdages sprækker.
• Kontrollér, at der ikke er opstået sprækker på støtteflangen på grund af metaltræthed eller for hård tilspænding. Kassér støtteflangen, hvis der opdages sprækker!
• Sørg for at møtrikken ikke mister sin låsekraft. Låsemøtrikken skal have et drejningsmoment på 1,5 Nm. Låsemøtrikkens tilspændingsmoment skal være på 35-50 Nm.

• Kontroller, at beskyttelsesskjoldet ikke er beskadiget og fri for revner. Udskift beskyttelsesskjoldet, hvis det har været udsat for slag eller er revnet.
• Kontroller, at trimmerhoved og beskyttelsesskjold ikke er beskadiget og fri for revner. Udskift trimmerhoved eller beskyttelsesskjold, hvis de har været udsat for slag eller er revnet.
• Brug aldrig redskabet uden beskyttelsesskjold. Beskyttelsesskjoldet må ikke være revnet.

Godkendt tilbehør J-håndtagMidterhul i klinger/knive ∅ 20 mmGevinddrejet klingeaksel M10Græsklinge/græskniv	Type	Værn til skæreudstyr, Art. nr.
	Grass 255-4 (∅ 255 4-tænder)	503 74 40-01
	Grass 255-8 (∅ 255 8-tænder) ikke 240L	503 74 40-01
	Multi 255-3 (∅ 255 3-tænder)	503 74 40-01
Plastknive	Tricut ∅ 300	503 74 50-04
Trimmerhoved	Trimmy Fix	503 74 50-04
	Trimmy Hit Pro	503 74 50-04
	Superauto II	503 74 50-04
	Trimmy HII	503 74 50-04
Støttekop	Fast	-
