MANUAL DE USUARIO J-HANDLE HUSQVARNA

ES Manual de instrucciones Juego de mangos J

Técnicas básicas de roçadura 3

MONTAGEM

Técnicas básicas de roçadura

El juego de mangos tipo J contiene las sipuentes piezas:

1 unidad Mango J
1 unidad Protección para hoja de hierba
1 unidad Hoja de hierba
1 unidad Cazoleta de apoyo

¡ADVERTENCIA! En las máquinas equipadas con mango J no se debe montar cuchilla.

¡ATENCIÓN!:

La protección del cabezal de corte debe cambiarse por la protección de hoja de hierba incluida en el suministro si la máquina de utiliza con hoja de hierba.

Antes de utilizar la máquina, lea bien el manual de instrucciones hasta comprender su contenido.

Estas instrucciones son complemento del manual que se adjunta a la máquina. Para más información sobre el manejo, consultar el manual de la máquina.

Indice

CONTENIDO

Piezas del juego de mangos J .... 1
Índice 1

INSTRUCCIONES DE SEGURIDAD

Equipo de corte 2
Técnica básica de desbroce 3

MONTAJE

Montaje del mango J.... 4
Posición de transporte, Mango tipo J 4
Montaje de la hoja y del cabezal de corte 4
Montaje de la protección de hoja, hoja y cuchilla de hierba .. 4

ARRANQUE Y DETENCIÓN

Juego de mangos J....5

Equipo de corte

Esta sección muestra cómo, realizando un mantenimiento correcto y utilizando el equipo de corte debido:

• reduce la tendencia de la máquina sacudir
• obtiene una capacidad máxima
  • prolonga la vida útil del equipo de corte.

Las tres reglas básicas:

1) ¡Utilice sólamente el equipo de corte con la protección recomendada por nosotros! Lea el capítulo "Datos Técnicos".
2) Mantenga los dientes de la hoja afilados y en buen estado. Siga nuestras instrucciones y utilice el modelo de lima recomendado. Una hoja mal afilada o dañada aumenta el peligro de accidentes.
3) Revise el equipo de corte para ver si está dañado o agrietado. Un equipo dañado debe ser cambiado.

INFORMACIÓN IMPORTANTE

Esta sección muestra cómo realizando un mantenimiento correcto y utilizando el equipo de corte debido se reduce la tendencia de la máquina a dar sacudones, se obtiene una capacidad máxima de corte y se prolonga la vida útil del equipo de corte.

• ¡Utilice sólamente el equipo de corte con la protección recomendada por nosotros! Lea el capítulo "Datos Técnicos".
• Lea las instrucciones del equipo de corte para montar correctamente el hilo y elegir el diámetro de hilo correcto.
• Mantenga bien afilados los dientes de corte de la hoja y afílelos de manera correcta. Lea también las instrucciones en el envase de la hoja.

ATENCIÓN

Un equipo de corte en malas condiciones o una hoja mal afilada aumentan el riesgo de sacudones.

Afilado de cuchilla y hoja de hierba

• Para afilar correctamente el equipo de corte, lea las instrucciones en el envase.
• La hoja y el cuchillo se afilan con una lima plana de un grado.
• Lime todos los filos por igual para que se mantenga el equilibrio.

Técnica básica de desbroce

• Recorte siempre con el acelerador al máximo al desbrozar y cortar.
• Después de cada momento de trabajo reduzca siempre la velocidad del motor a ralentí. Un tiempo demasiado largo a máxima velocidad sin que el motor esté cargado (es decir sin la resistencia que el motor recibe a través del equipo de corte al trabajar) puede dañarlo.

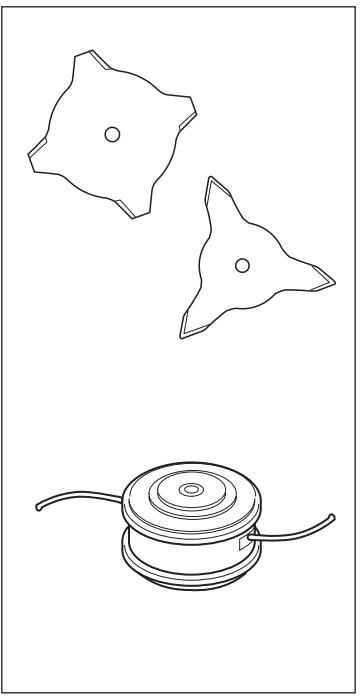

Denominaciones

• El desbroce de hierba es la denominación general para el corte más intenso de la hierba. Se utiliza cuchilla y hoja de hierba.
• El corte de hierba es la denominación general para el corte más ligero de la hierba, por ejemplo en bordes o alrededor de árboles. Se utiliza cabezal de corte o cuchillas plásticas.

A veces, se atascan ramas, hierba o árboles entre la protección y el equipo de corte. Antes de retirarlos, pare siempre el motor.

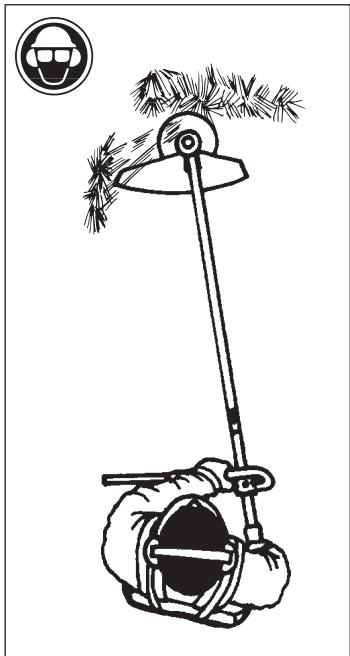

Desbroce de hierba con hoja

• Para todo tipo de hierba alta o gruesa se utiliza la hoja.
• Segar la hierba con un movimiento de barrido de lado a lado, dónde el movimiento de derecha a izquierda es el cortante y el de izquierda a derecha, el de retorno. Haga trabajar a la parte izquierda de la hoja (entre las 8 y las 12).
• Si al desbrozar la hierba la hoja se inclina un poco hacia la izquierda, la hierba se acumula en una hilera que es más fácil de juntar posteriormente al rastrillar.

• Trabaje con ritmo. Párese firmemente con las piernas abiertas. Avance después del movimiento de retorno y párese nuevamente con firmeza.
• Deje que la cazoleta de apoyo toque ligeramente el suelo. Su función es evitar que la hoja corte en el suelo.
• Para evitar que la hierba se enrolle en la hoja, haga lo siguiente:

a) trabaje siempre a máxima velocidad
b) durante el movimiento de retorno, evite barrer sobre lo que acaba de cortar.

- Pare el motor, desprenda el arnés y coloque la máquina sobre el suelo antes de juntar el material cortado.

ATENCIÓN

Ni el operario ni ninguna otra persona debe intentar desplazar el material desbrozado cuando el motor o la hoja aún están girando. Se corre un grave peligro. Detenga el motor y la hoja antes de limpiar el material que se enrosca en el eje de la hoja, corre, de lo contrario, un grave peligro.

ATENCIÓN

Cuidado con los objetos despedidos.

Utilice siempre protección para los ojos. No se incline nunca sobre la protección porque piedras, basuras, etc. pueden ser lanzadas contras los ojos y causar ceguera o heridas graves.

Mantenga a distancia a terceros. Los niños, animales, curiosos y ayudantes deben mantenerse fuera de la zona de seguridad de 15 metros. Pare la máquina inmediatamente si alguien se acerca.

Montaje del mango J

ATENCIÓN

Al montar el mango J, debe utilizarse únicamente hojas/cuchillas de césped o cabezal de corte/cuchillas plásticas. No utilizar nunca la hoja serrucho con el mango J.

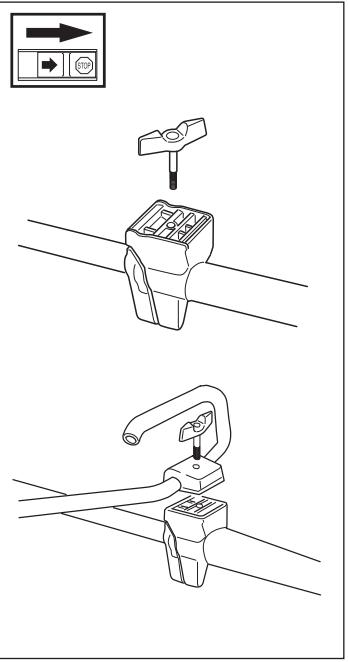

• Desatornille la mariposa de la sujeción del mango.
• Coloque el mango como indica la figura. Monte las piezas de la sujeción y apriete ligeramente el mango.
• Haga un ajuste final para que el mango J quede en una postura de trabajo cómoda. Apriete la mariposa.

Posición de transporte, Mango tipo J

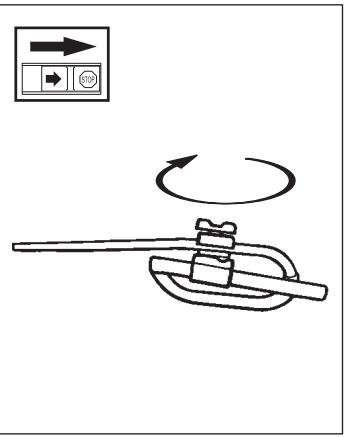

• El mango tipo J puede girarse a lo largo del tubo para facilitar el transporte y almacenamiento.
• Afloje la mariposa. Gire el mango "J" en sentido horario.
• Pliegue luego el mango tipo J sobre el tubo. Apriete la manija.
• Monte la protección para transportes en la herramienta de corte.

Montaje de la hoja y del cabezal de corte

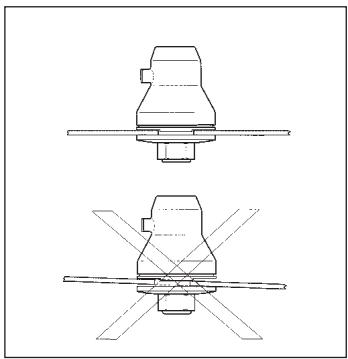

Al montar el equipo de corte es sumamente importante que la guía de la pieza de arrastre/brida de apoyo quede bien colocada en el orificio central del equipo de corte. Un equipo de corte mal montado puede causar daños personales graves y/o mortales.

Bajo ninguna circunstancia se puede utilizar un equipo de corte sin haber montado antes la protección recomendada (véase el capítulo "Datos técnicos"). Si se monta una protección incorrecta o defectuosa, esto puede causar graves daños personales.

Montaje de la protección de hoja, hoja y cuchilla de hierba

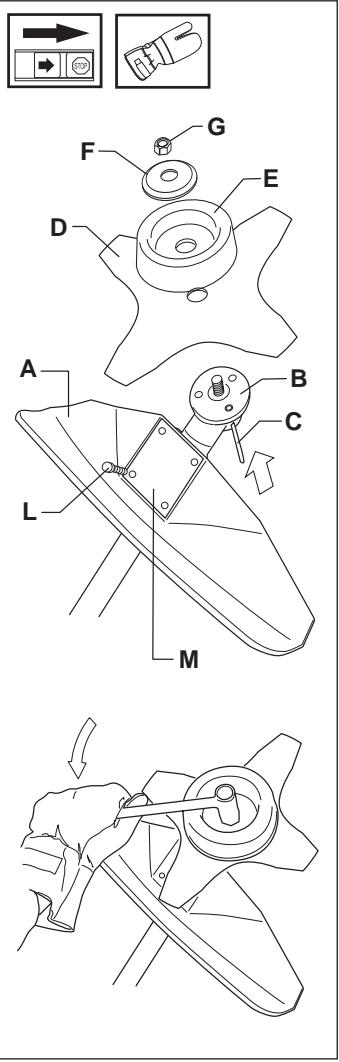

• La protección de hoja (A) se monta con cuatro tornillos (L) y la placa de apoyo (M) como muestra la figura. Atención: Utilice la protección de hoja recomendada.
• Monte el tope (B) en el eje de salida.
• Gire alrededor del eje hasta que alguno de los orificios del tope coincida con el orificio correspondiente del cuerpo del engranaje.
• Introduzca la espiga (C) en el orificio para bloquear el eje.
• Coloque la hoja (D), la cazoleta de apoyo (E) y la brida de apoyo (F) en el eje de salida.
• Monte la tuerca (G). La tuerca debe apretarse con un momento de 35-50 Nm (3,5-5 kpm). Utilice la llave tubular del juego de herramientas. Tome la llave lo más cerca posible de la protección de la hoja. La tuerca se aprieta al girar en sentido contrario a la rotación (rosca izquierda).

Por motivos de seguridad siga las siguientes recomendaciones:

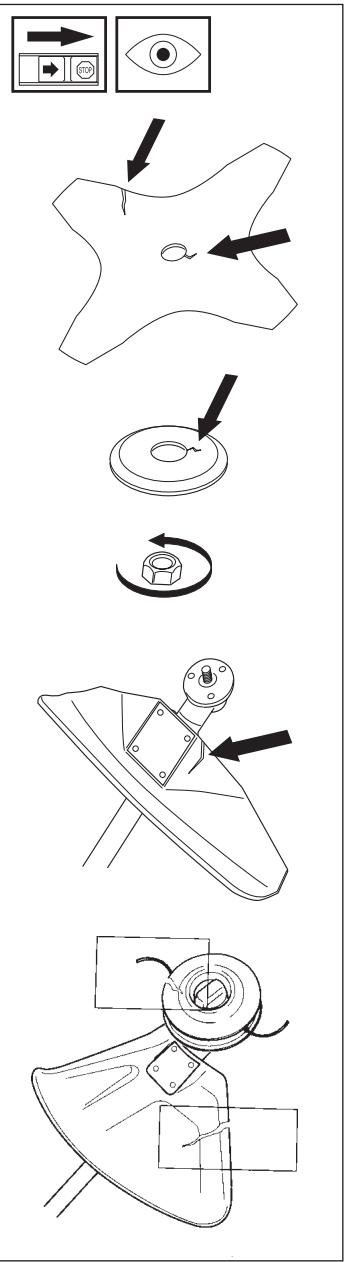

• Controle la hoja verificando que ni la base de los dientes ni el orificio central tengan grietas. El motivo más común de la aparición de grietas es la formación de ángulos agudos al limar en la base de los dientes o el uso de la hoja con dientes desafilados. Cambie la hoja si descubre grietas.
• Controle que la brida de apoyo no tenga grietas debido a cansancio o por estar demasiado apretada. Cambie la brida de apoyo si encuentra grietas.
• Controle que la contratuerca no haya perdido la fuerza de bloqueo, que debe ser de por lo menos 1,5 Nm. El par de apriete de la contratuerca debe ser de 35-50 Nm.
• Controle que la protección no esté dañada ni presente grietas. Cámbiela si ha recibido golpes o está agrietada.
• Controle que el cabezal de corte y la protección contra objetos despedidos

no estén dañados ni presenten grietas. Cambie el cabezal o la protección si han recibido golpes o están agrietados.

- Nunca utilice la máquina sin la protección de hoja o contra objetos despedidos, tampoco si la protección es defectuosa.

DATOS TÉCNICOS

Accesorios homologadosOrificio central en hojas/cuchillas de ∅ 20 mmRosca para eje de hoja M10	Tipo	Protección para el equipo de corte. Art. n°.
Hoja para césped/cuchilla para césped	Grass 255-4 (∅ 255 4 dientes)	503 74 40-01
	Grass 255-8 (∅ 255 8 dientes) no 240L	503 74 40-01
	Multi 255-3 (∅ 255 3 dientes)	503 74 40-01
Cuchillas de plástico	Tricut ∅ 300	503 74 50-04
Cabezal de corte	Trimmy Fix	503 74 50-04
	Trimmy Hit Pro	503 74 50-04
	Superauto II	503 74 50-04
	Trimmy HII	503 74 50-04
Cazoleta de apoyo	Fijo	-
