Produkttyp	J-handtagssats för röjsåg
Märke	HUSQVARNA
Modell	J-HANDLE
Kitinnehåll	1 J-handtag, 1 ogräsbladsskydd, 1 ogräsblad, 1 glidbägare
Material	Stål och förstärkt plast
Diameter på bladens centrumhål	20 mm
Bladaxelns gänga	M10
Kompatibel bladtyp	Ogräsblad/ogräskniv (Grass 255-4, 255-8, Multi 255-3)
Kompatibel skärhuvudtyp	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Rekommenderat skydd	Art.nr 503 74 40-01 för blad, 503 74 50-04 för plasthuvuden
Huvudfunktion	Röjning och ogräsrensning med bättre ergonomi
Transportposition	Handtag fällbart längs röret
Underhåll och rengöring	Rengör efter användning, slipa bladen regelbundet, kontrollera sprickor
Säkerhet	Använd endast med rekommenderat skydd; montera inte sågklinga; stoppa motorn före rengöring
Monteringsanvisningar	Montera handtaget på röret, sedan bladet och skyddet enligt manualen
Mutterdragmoment	35-50 Nm (3,5-5 kpm)
Reparerbarhet	Reservdelar tillgängliga: skydd, blad, muttrar; se manualen eller Husqvarna service
Allmän information	Kompletterande sats till maskinens manual; läs alltid bruksanvisningen före användning

Vanliga frågor - J-HANDLE HUSQVARNA

Hur monterar jag J-handtaget på min Husqvarna-röjsåg?

Ta bort originalhandtaget, placera J-handtaget på röret enligt anvisningarna, montera fästelementen och dra åt lätt. Justera till en bekväm position och dra sedan åt handtaget.

Vilka blad kan jag använda med J-handtaget?

Du kan använda ogräsblad/ogräsknivar med ett centrumhål på 20 mm och en gängad axel M10: Grass 255-4, Grass 255-8, Multi 255-3, samt plastknivar från Tricut och skärhuvuden från Trimmy, Superauto, etc.

Hur slipar jag ogräsbladet?

Använd en platt fil med enkla grader. Fila eggarna identiskt för att behålla balansen. Följ slipanvisningarna på utrustningens förpackning.

Kan jag montera en sågklinga på en maskin utrustad med J-handtaget?

Nej, det är strängt förbjudet att montera en sågklinga. Använd endast ogräsblad/ogräsknivar eller ett skärhuvud/plastknivar.

Hur transporterar jag röjsågen med J-handtaget?

Lossa handtaget, vrid det medurs, fäll det längs röret och dra åt låshandtaget igen. Använd alltid transports skydd med skärverktyget.

Vilka säkerhetskontroller ska göras före start?

Kontrollera att det inte finns sprickor på bladet, stödflänsen, låsmuttern och bladskyddet. Se till att låsmuttern har ett låsmoment på minst 1,5 Nm. Använd aldrig utan skydd.

Hur byter jag bladskyddet?

Ta bort de 4 skruvarna och stödplattan för att ta bort det gamla skyddet. Montera det nya skyddet (art.nr 503 74 40-01 eller 503 74 50-04 beroende på verktyg) med samma skruvar och stödplatta.

Vilken är grundtekniken för röjning med gräsblad?

Arbeta alltid på fullt gas. Klipp gräset med en sidleds pendelrörelse, använd området mellan klockan 8 och 12. Luta bladet lätt åt vänster för att lägga gräset i band. Håll skyddsbägaren mot marken.

Hur rengör jag skärutrustningen?

Stoppa motorn före rengöring. Ta bort gräs- eller grenrester som fastnat mellan bladet och bladskyddet. Använd en borste eller trasa. Rengör aldrig när bladet roterar.

Var hittar jag reservdelar till J-Handle-satsen?

Delar som blad, skydd och muttrar finns hos Husqvarna-återförsäljare. Se manualen för exakta referenser eller kontakta service.

BRUKSANVISNING J-HANDLE HUSQVARNA

J-handtagssatsen innehåller följande delar:

1 st J-handtag
1 st Gräsklingskydd
1 st Gräsklinga
1 st Stödkopp

OBS! Trimmerskyddet skall bytas mot det medlevererade gräsklingskyddet om maskinen förses med gräsklinga.

WARNING!

Sågblad får inte monteras på maskin utrustad med J-handtag.

Läs igenom bruksanvisningen noggrant och förstå innehållet innan du använder maskinen.

Denna bruksanvisning är ett komplement till den bruksanvisning som medföljer maskinen. För övrigt handhavande, se maskinens bruksanvisning.

Innehållsförteckning

INNEHÅLL

Detaljer i J-handtagssats 1
Innehällsförteckning 1

SÄKERHETSINSTRUKTIONER

Skärutrustning 2
Grundläggande röjningsteknik 3

MONTERING

Montering av J-handtag 4
Transportläge, J-handtag 4
Montering av klinga och trimmerhuvud 4
Montering av klingskydd, gräsklinga och gräskniv ...... 4

START OCH STOPP

Kontroll före start 5

TEKNISKA DATA

J-handtagssats 5

Skärutrustning

Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning:

• Reducerar maskinens kastbenägenhet.
• Erhåller maximal skärprestanda.
• Ökar skärutrustningens livslängd.

De tre grundreglerna:

1) Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel "Tekniska data".
2) Håll klingans skärtänder väl och korrekt skärpta! Följ våra instruktioner och använd rekommenderad filmall. En felskärpt eller skadad klinga ökar risken för olyckor.
3) Kontrollera skärutrustningen med avseende på skador och sprickbildning. En skadad skärutrustning ska alltid bytas ut.

Detta avsnitt behandlar hur du genom korrekt underhåll samt genom användning av korrekt typ av skärutrustning reducerar maskinens kastbenägenhet, erhåller maximal skärprestanda och ökar skärutrustningens livslängd.

• Använd endast skärutrustning tillsammans med det skydd som vi rekommenderar! Se kapitel "Tekniska data".
• Se skärutrustningens anvisningar för korrekt laddning av lina och val av rätt lindiameter
• Håll klingans skärtänder väl och korrekt skärpta! Följ våra rekommendationer. Se även instruktion på klingförpackningen.

WARNING!

En felaktig skärutrustning eller en felaktigt filad klinga ökar risken för kast.

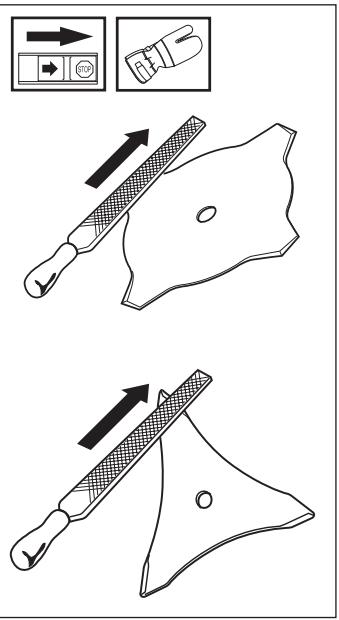

Filning av gräskniv och gräsklinga

• Se skärutrustningens förpackning för korrekt filning.
• Klingan och kniven filas med en enkelgradig flatfil.
• Fila alla eggar lika mycket för att bevara balansen.

Grundläggande röjningsteknik

• Ha alltid fullgas vid all röjning och trimning.
• Släpp ner motorn på tomgångsvarvtal efter varje arbetsmoment. Längre tids fullvarv utan att motorn belastas, (dvs utan motståndet, som motorn upplever via skärutrustningen vid röjning) kan ge allvarlig motorskada.

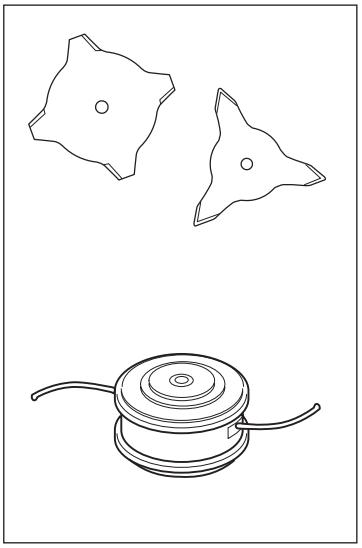

Benämningar

- Gräsröjning är en generell benämning för röjning av gräs. Både gräsklinga och gräskniv används.

- Grästrimning är en generell benämning för lättare avverkning, t ex vid kanter och runt träd. Trimmerhuvud eller plastknivar används.

Ibland fastnar grenar, gräs eller träd mellan skydd och skärutrustning. Stanna alltid motorn vid rengöring.

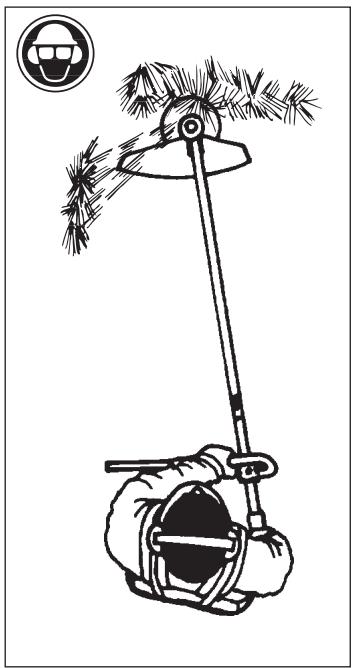

Gräsröjning med gräsklinga

- För alla typer av högt eller kraftigt gräs används klinga.

- Gräs mejas ned med pendlande rörelse i sidled, där rörelse från höger till vänster är röjningsmomentet och rörelse från vänster till höger är returrörelse. Låt klingan arbeta med vänstra sidan (mellan klockan 8 och 12).

- Om klingan lutas något åt vänster vid gräsröjning, samlas gräset i en sträng som underlättar uppsamling vid t ex krattning.

- Sträva efter att arbeta rytmiskt. Stå stadigt med fötterna isär. Flytta framåt efter returrörelsen och ställ dig stadigt igen.

- Låt stödkoppen ligga an lätt mot marken. Den är till för att skydda klingan för markansättning.

- Minska risken för att materialet ska lindas runt klingan genom att följa dessa regler:

a) Arbeta alltid med full gas. b) Undvik det just skurna materialet under returrörelsen.

- Stanna motorn, lossa selen och placera maskinen på marken innan du samlar ihop det skurna materialet.

WARNING!

Varken användaren av redskapet eller någon annan får försöka att dra undan det skurna materialet när motorn eller klingan roterar, eftersom detta kan medföra allvarliga skador.

Stanna motorn och klingan innan du tar bort material som lindats runt klingaxeln, eftersom det annars finns risk för skador.

WARNING!

Varning för utslungade föremål. Använd alltid ögonskydd. Luta dig aldrig över skyddet. Stenar, skräp mm kan kastas upp i ögonen och välla blindhet eller allvarliga skador.

Håll obehöriga på avständ. Barn, djur, åskådare och medhjälpare ska befinna sig utanför säkerhetszonen på 15 m. Stanna maskinen omedelbart om någon närmar sig.

Montering av J-handtag

WARNING!

Vid montering av J-handtag får endast gräsklingor/gräsknivar eller trimmer-huvud/plastknivar användas. Sågklinga får aldrig användas tillsammans med J-handtag.

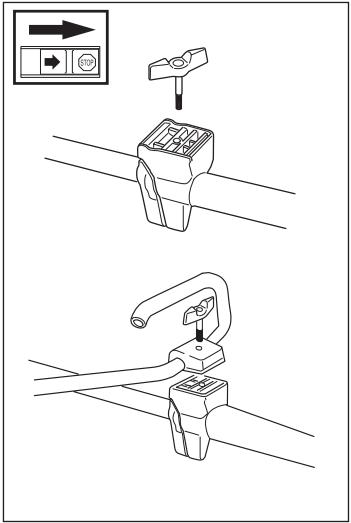

• Lossa vredet från handtagsfästet.
• Placera handtaget enligt bild. Montera fäst-detaljerna och drag åt handtaget lätt.
• Gör en finjustering så att J-handtaget ger en bekväm arbetsställning. Drag åt vredet.

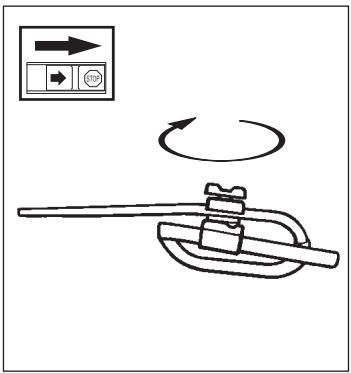

• J-handtaget kan lätt vridas längs med riggröret för enklare transport och förvaring.
• Lossa vredet. Vrid J-handtaget medurs.
• Vik därefter ned J-handtaget runt riggröret. Drag åt vredet.
• Montera transportskyddet på skärverktyget.

Montering av klinga och trimmerhuvud

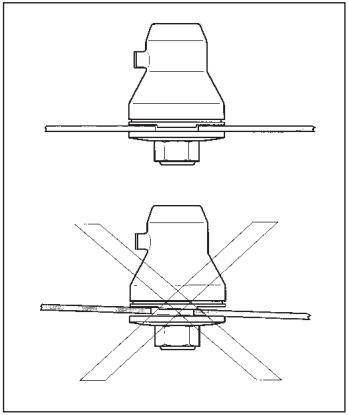

Vid montering av skär-utrustning är det ytterst viktigt att medbringarens/stödflänsens styrning hamnar rätt i skärutrustningens centrumhål. Felaktigt monterad skärutrustning kan orsaka allvarlig och/eller livshotande personskada.

Under inga omständigheter får någon skärutrustning användas utan att godkänt skydd monteras. Se kapitel "Tekniska data". Om fel eller defekt skydd monteras, kan detta orsaka allvarlig personskada.

Montering av klingskydd, gräsklinga och gräskniv

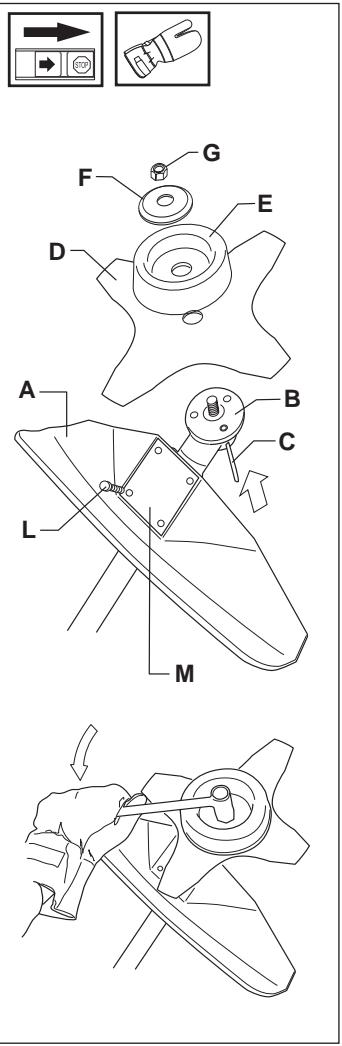

• Klingskyddet (A) monteras med 4 skruvar (L) och stödplattan (M) enligt bild. OBS! Använd rekommenderat klingskydd.
• Montera medbringaren (B) på utgående axel.
• Vrid runt klingaxeln till ett av medbringarens hål sammanfaller med motsvarande hål i växelhuset.
• För in läspinnen (C) i hålet så att axeln läses.
• Placera klingan (D), stödkopp (E) och stödfläns (F) på utgående axel.
• Montera muttern (G). Muttern skall dras åt med ett moment av 35-50 Nm (3,5-5 kpm). Använd hylsnyckeln i verktygssatsen. Håll i nyckelns skaft så nära klingskyddet som möjligt. Muttern dras åt när nyckeln förs mot rotationsriktningen (vänstergängad).

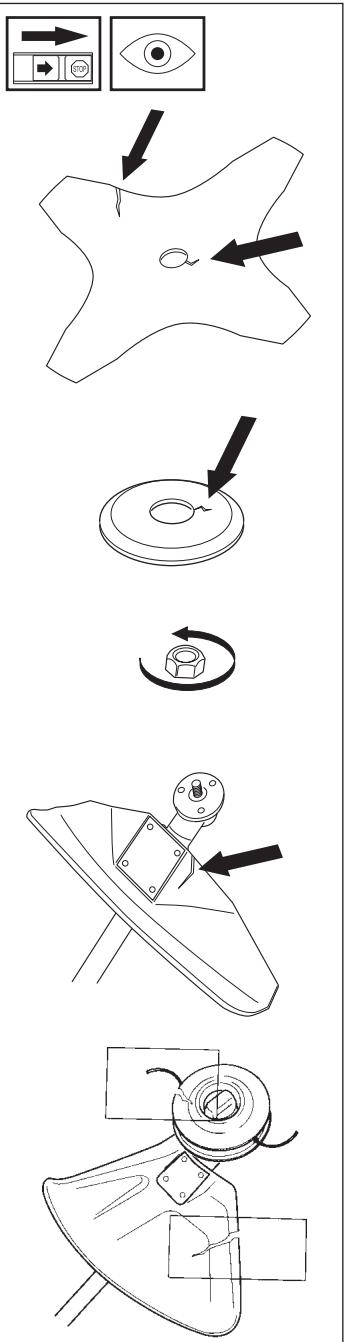

Följ de här rekommendationerna av säkerhetsskäl!

• Kontrollera klingan så att sprickor inte har uppstått i tandbottnar eller vid centrumhålet. Vanligaste orsaken till att sprickor bildas är att skarpa hörn i tandbottnarna har uppstått vid filning eller att klingan använts med slöa tänder. Kassera klingan om sprickor kan upptäckas.
• Kontrollera stödflänsen så att inga sprickor har uppstått på grund av utmattning eller för hård åtdragning. Kassera stödflänsen om sprickor kan upptäckas!
• Se till att låsmuttern inte förlorar sin låskraft. Mutterlåsningen ska ha ett låsmoment på minst 1,5 Nm. Låsmutterns åtdragningsmoment ska vara på 35-50 Nm.
• Kontrollera skyddet så att det är oskadat och fritt från sprickbildning. Byt skydd om det utsatts för slag eller har sprickor.
• Kontrollera trimmerhuvudet och sprutskyddet så att de är oskadade och fria från sprickbildning. Byt trimmerhuvud eller sprutskydd om de utsatts för slag eller har sprickor.
• Använd aldrig maskinen utan skydd, ej heller med defekt skydd.

TEKNISKA DATA

Godkända tillbehör J-handtag

Centrumhål i klingor/knivar ∅ 20 mm

Gänga klingaxel M10

Gräsklinga/gräskniv

Plastknivar

Trimmerhuvud

Stödkopp

Typ

Grass 255-4 (∅ 255 4-tänder)

Grass 255-8 (∅ 255 8-tänder) ej 240L

Multi 255-3 (∅ 255 3-tänder)

Tricut ∅ 300

Trimmy Fix

Trimmy Hit Pro

Superauto II

Trimmy HII

Fast

Skydd förskärutrustning Art. nr.

503 74 40-01

503 74 40-01

503 74 40-01

503 74 50-04

503 74 50-04

503 74 50-04

503 74 50-04

503 74 50-04
