Produkttype	J-håndtakssett for ryddesag
Merke	HUSQVARNA
Modell	J-HANDLE
Innhold i settet	1 J-håndtak, 1 beskyttelse for gresskniv, 1 gresskniv, 1 glideskål
Materiale	Stål og forsterket plast
Sentralhulldiameter på knivene	20 mm
Gjenge på knivakselen	M10
Kompatibel knivtype	Gresskniv/kutter (Grass 255-4, 255-8, Multi 255-3)
Kompatibel kutterhodetype	Tricut, Trimmy Fix, Trimmy HitPro, Superauto II, Trimmy HII
Anbefalt beskyttelse	Ref. 503 74 40-01 for kniver, 503 74 50-04 for plastikkutterhoder
Hovedfunksjon	Rydding og luking med bedre ergonomi
Transportstilling	Håndtak som kan felles langs røret
Vedlikehold og rengjøring	Rengjør etter bruk, slip knivene jevnlig, inspiser for sprekker
Sikkerhet	Bruk kun med anbefalt beskyttelse; ikke monter sagblad; stopp motoren før rengjøring
Monteringanvisning	Monter håndtaket på røret, deretter kniven og beskyttelsen i henhold til håndboken
Tilsettingsmoment for mutter	35-50 Nm (3,5-5 kpm)
Reparerbarhet	Reservedeler tilgjengelig: beskyttelser, kniver, muttere; se håndbok eller Husqvarna kundeservice
Generell informasjon	Tilleggssett til maskinens håndbok; les alltid bruksanvisningen før bruk

Ofte stilte spørsmål - J-HANDLE HUSQVARNA

Hvordan montere J-håndtaket på min Husqvarna ryddesag?

Fjern det originale håndtaket, plasser J-håndtaket på røret som angitt i instruksjonene, monter festeelementene og stram lett. Juster til en komfortabel posisjon, og stram deretter håndtaket.

Hvilke kniver kan jeg bruke med J-håndtaket?

Du kan bruke gresskniver/kuttere med sentralhull på 20 mm og M10-gjenge: Grass 255-4, Grass 255-8, Multi 255-3, samt plastkuttere som Tricut og kutterhoder som Trimmy, Superauto, etc.

Hvordan slipe gresskniven?

Bruk en flat fil med enkel korn. Fil skjæreflatene likt for å opprettholde balansen. Følg slipeinstruksjonene på utstyrets emballasje.

Kan jeg montere et sagblad på en maskin utstyrt med J-håndtak?

Nei, det er strengt forbudt å montere sagblad. Bruk kun gresskniver/kuttere eller et plastkutterhode.

Hvordan transportere ryddesagen med J-håndtak?

Løsne håndtaket, drei det med klokken, fell det langs røret, og stram deretter låsehåndtaket. Bruk alltid transportbeskyttelsen med kutteren.

Hvilke sikkerhetskontroller bør utføres før start?

Kontroller at det ikke er sprekker i kniven, støtteflensen, låsemutteren og knivbeskyttelsen. Sørg for at låsemutteren har et låsemoment på minst 1,5 Nm. Bruk aldri uten beskyttelse.

Hvordan bytte knivbeskyttelsen?

Demonter de 4 skruene og støtteplaten for å fjerne den gamle beskyttelsen. Monter den nye beskyttelsen (ref. 503 74 40-01 eller 503 74 50-04 avhengig av verktøy) med de samme skruene og støtteplaten.

Hva er grunnteknikken for rydding med gresskniv?

Arbeid alltid på full gass. Slå gresset med en sideveis pendelbevegelse, bruk området mellom kl. 8 og 12. Vipp kniven litt til venstre for å legge gresset i bånd. Hold glideskålen i bakken.

Hvordan rengjøre kutterutstyret?

Stopp motoren før rengjøring. Fjern gress- eller grendebris som sitter fast mellom kniven og knivbeskyttelsen. Bruk en børste eller klut. Rengjør aldri mens kniven roterer.

Hvor finner jeg reservedeler til J-Handle-settet?

Deler som kniver, beskyttelser og muttere er tilgjengelige hos Husqvarna-forhandlere. Se håndboken for nøyaktige referanser eller kontakt kundeservice.

BRUKSANVISNING J-HANDLE HUSQVARNA

NO Bruksanvisning J-håndtakssett

J-håndtakssettet inneholder følgende deler:

1 stk J-håndtak
1 stk Gressbladskjerm
1 stk Gressblad
1 stk Støttekopp

OBS! Trimmerbeskyttelsen skal skiftes ut med den medfølgende gressbladskjermen hvis maskinen utstyres med gressblad.

ADVARSEL!

Les nøye gjennom bruksanvisningen og forstå innholdet før du bruker utstyret.

Denne bruksanvisningen er et supplement til bruksanvisningen som følger med maskinen. Når det gjelder øvrig bruk, viser vi til maskinens bruksanvisning.

Innhold

INNHOLD

Deler i J-håndtakssett 1

Innhold.... 1

SIKKERHETSINSTRUKSJONER

Skjæreutstyr 2

Grunnleggende arbeidsteknikk.... 3

MONTERING

Montering av J-håndtak 4

Transportstilling, J-håndtak 4

Montering av klinge og trimmerhode 4

Montering av bladbeskyttelse, gressblad og gresskniv ...... 4

START OG STOPP

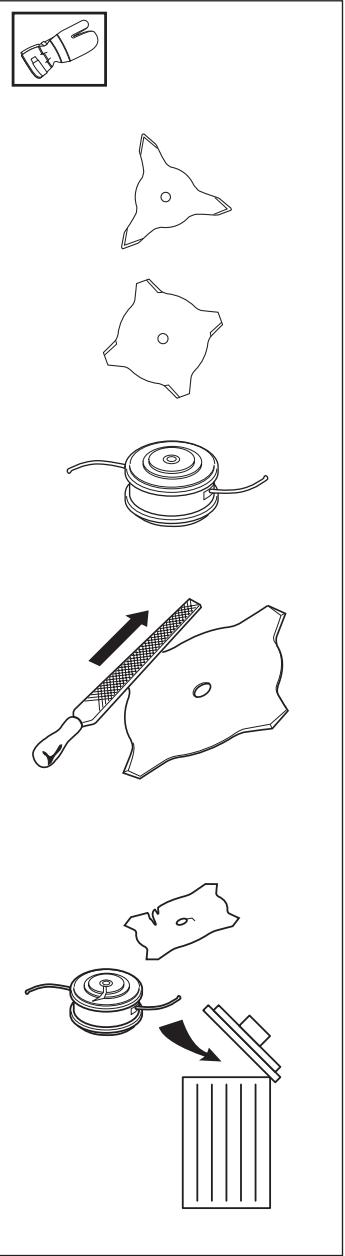

Dette avsnittet omhandler hvordan du ved korrekt vedlikehold og bruk av riktig type skjæreutstyr:

• Gjør maskinen mindre utsatt for kast.
• Oppnår maksimal skjæreytelse.
• ∅ker skjæreutstyrets levetid.

De tre grunnreglene:

1) Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapittelet "Tekniske data".

2) Hold bladets tenner godt og korrekt filt! Følg våre instruksjoner og bruk anbefalt filmal. Et blad som er slipt feil eller skadet øker risikoen for ulykker.

3) Kontroller skjæreutstyret med henblikk på skader og sprekkdannelse. Skadet skjæreutstyr må alltid skiftes.

Dette avsnittet behandler hvordan du gjennom korrekt vedlikehold og bruk av korrekt skjæreutstyr gjør maskinen mindre utsatt for kast, får maksimal skjæreytelse og øker skjæreutstyrets levetid.

• Bruk bare skjæreutstyr sammen med den skjermen vi anbefaler! Se kapittelet "Tekniske data".
• Følg skjæreutstyrets anvisninger for korrekt montering av trimmertråd og valg av riktig tråddiameter.
• Hold bladets tenner godt og korrekt slipt! Følgvåre anbefalinger. Se også instruksjonen på bladets emballasje.

ADVARSEL

Feilaktig skjæreutstyr eller feil filing av bladet øker risikoen for kast.

Filing av gresskniv og gressblad

• Se skjæreutstyrets emballasje for korrekt filing.

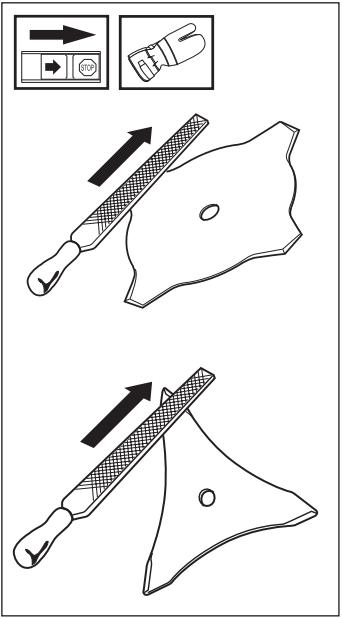

• Bladet og kniven files med en enkelgradet flatfil.
• Fil alle eggene like mye for å beholde balansen.

Grunnleggende arbeidsteknikk

• Bruk alltid full gass ved rydding og trimming.
• Slipp motoren ned på tomgangsturtall etter hvert arbeidsmoment. Lengre tids full gass uten at motoren belastes (dvs uten den motstanden motoren får fra skjæreutstyret under trimming) kan føre til alvorlig motorskade.

Betegnelser

• Gressrydding er en generell betegnelse for rydding av gress. Både gresskniv og gressblad benyttes.
• Gresstrimming er en generell betegnelse for lettere klipping, f.eks. ved kanter eller rundt trær. Trimmerhode eller plastkniver benyttes.

ADVARSEL!

Av og til fester det seg grener, gress eller kvist mellom beskyttelse og skjæreutstyr. Stans alltid motoren ved rengjøring.

• Til alle typer av høyt eller kraftig gress brukes gressblad.
• Gresset meies ned med pendlende bevegelser til sidene, der bevegelse fra høyre til venstre er ryddemomentet og bevegelse fra venstre til høyre er returbevegelsen. La bladet arbeide med venstre side (mellom "klokken 8 og 12" på bladet).

- Hvis bladet vippes noe mot venstre ved gressrydding, samles gresset i en streng som gjør oppsamlingen lettere f.eks. ved rakning.

• Forsøk å arbeide rytmisk. Stå støtt med føttene fra hverandre. Flytt forever etter returbevegelsen og still deg støtt igjen.
• La støttekoppen ligge lett an mot bakken. Den skal beskytte bladet mot å gå i bakken.
• Reduser faren for at materiale setter seg fast rundt bladet ved å følge disse reglene:

a) Arbeid alltid med full gass.
b) Unngå det nyklipte materialet under returbevegelsen.

- Stans motoren, løsne selen og sett maskinen på bakken før du samler sammen gressklippet.

ADVARSEL!

Verken brukeren av redskapet eller noen andre må forsøke å trekke vekk det ryddete materialet mens motoren eller bladet roterer, da dette kan føre til alvorlige skader.

Stans motoren og bladet før du tar bort materiale som har viklet seg rundt akselen, da det ellers er fare for skader.

ADVARSEL!

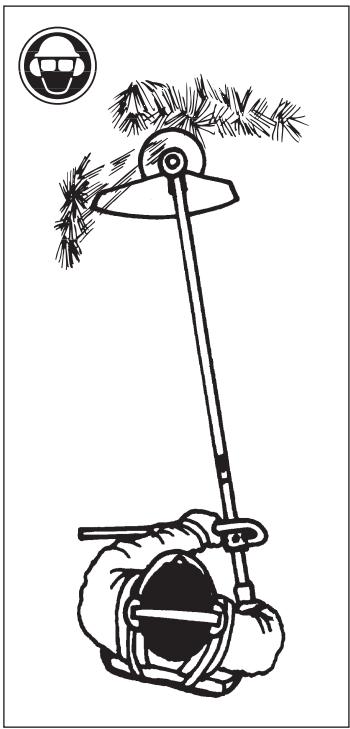

Se opp for gjenstander som slynges ut. Bruk alltid vernebriller. Bøy deg aldri over beskyttelsen. Steiner, skrot o.l. kan kastes opp i øynene og forårsake blindhet eller alvorlige skader.

Hold uvedkommende på avstand. Barn, dyr, tilskuere og medhjelpere skal befinne seg utenfor sikkerhetssonen på 15 m.

Stans maskinen umiddelbart hvis noen nærmer seg.

Montering av J-håndtak

ADVARSEL!

Ved montering av J-håndtak må det kun benyttes gressblad/gresskniver eller trimmerhode/plastkniver. Sagblad må aldri brukes sammen med J-håndtak.

• Løsne vingeskruen fra håndtaksfestet.

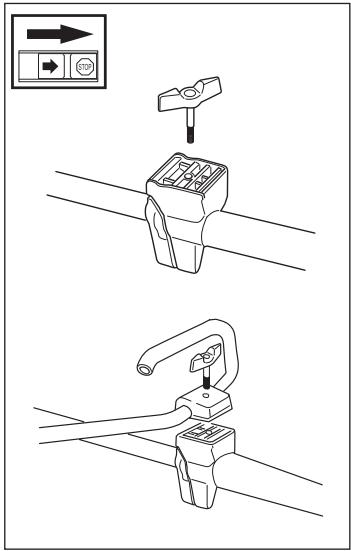

• Plasser håndtaket som vist på bildet. Monter festet og trekk skruen lett til.
• Gjør en finjustering slik at J-håndtaket gir en behagelig arbeidsstilling. Stram til skruen.

• J-håndtaket kan lett vris langs med riggrøret for enklere transport og oppbevaring.

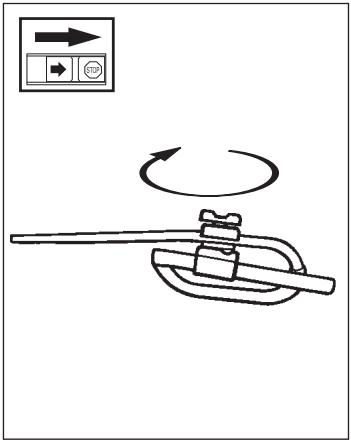

• Skru løs vingemutteren. Vri J-håndtaket mot klokken.
• Fell deretter J-håndtaket ned rundt riggrøret. Trekk til låserattet.
  • Monter transportsikringen på skjæreverktøyet.

Montering av klinge og trimmerhode

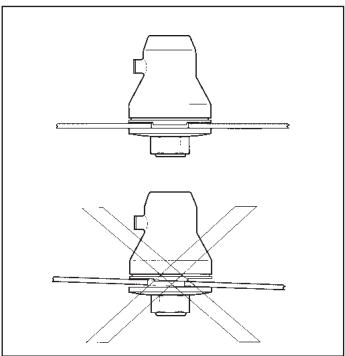

Ved montering av skjæreutstyr er det ytterst viktig at holderen/ støtteflensen havner riktig i kjøreutstyrets sentrumshull. Feil montert skjæreutstyr kan forårsake alvorlig og/ eller livsfarlig personskade.

Skjæreutstyr må ikke under noen omstendigheter brukes uten at godkjent bladbeskyttelse er montert. Se kapittelet "Tekniske data". Hvis feil eller defekt bladbeskyttelse er montert, kan dette forårsake alvorlig personskade.

Montering av bladbeskyttelse, gressblad og gresskniv

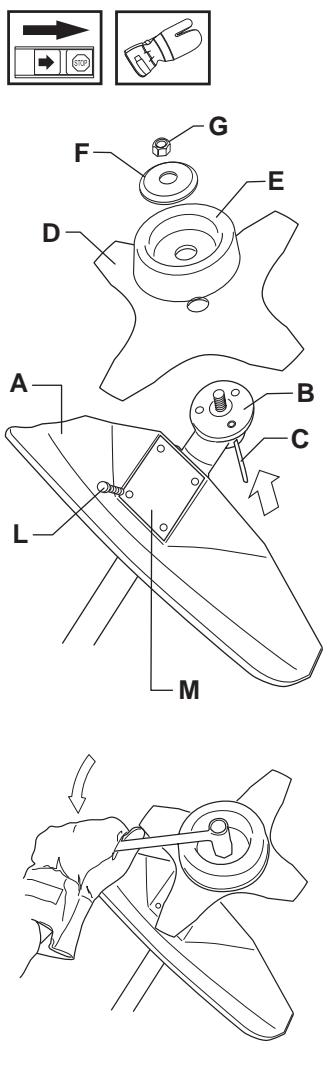

• Monter bladbeskyttelsen (A) med 4 skruer (L) og støtteplate (M) som vist på figuren. OBS! Bruk anbefalt bladbeskyttelse.
• Monter medbringeren (B) på den utgående akselen.
• Vri rundt bladakselen til ett av hullene i medbringeren stemmer overens med tilsvarende hull i girhuset.
• Før läsepinnen (C) inn i hullet slik at akselen läses.
• Plasser bladet (D), støttekoppen (E) og støtteflensen (F) på den utgående akselen.
• Monter mutteren (G). Mutteren trekkes til med et moment på 35-50 Nm (3,5-5 kpm). Bruk pipenøkkelen i verktøysettet. Hold i nøkkelens skaft så nær bladbeskyttelsen som mulig. Mutteren trekkes til när nøkkelen føres mot rotasjonsretningen (venstregjenget).

Følg disse anbefalingene av sikkerhetsgrunner:

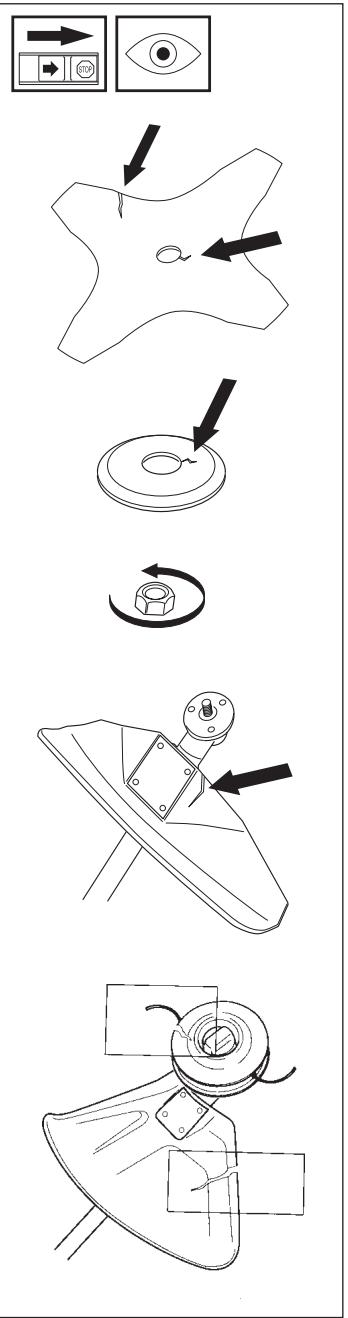

• Kontroller at det ikke har oppstått sprekker i bunnen av tennene eller ved sentrumshullet i sagbladet. Den vanligste årsaken til sprekkdannelse er at det har oppstått skarpe hjørner i bunnen av tennene ved filing, eller at bladet er brukt med sløve tenner. Bladet må skiftes hvis det oppdages sprekker.
• Kontroller at det ikke har oppstått sprekker i støtteflensen på grunn av slitasje eller for hard tiltrekking. Støtteflensen må skiftes hvis det oppdages sprekker!
• Se etter at läsemutteren ikke mister sin läsekraft. Mutterlåsingen skal ha et läsemoment på minst 1,5 Nm. Mutterens tiltrekningsmoment skal være 35-50 Nm.
• Kontroller at beskyttelsen er uskadd og fri for sprekkdannelser. Skift beskyttelsen hvis den er blitt utsatt for slag eller har sprekker.
• Kontroller trimmerhodet og sprutevernet slik at de er uten skader og fri for sprekkdannelser. Bytt trimmerhode eller sprutev eller har sprekker.
• Bruk aldri maskinen uten beskyttelse, eller hvis den er defekt.
