MODE D'EMPLOI ROYAL 43 EL HUSQVARNA
Manuel de l'Utilisateur
Lire attentivement le manuel de l'utilisateur et veiller à bien comprendre son contenu avant d'utiliser la tondeuse.
NL
IMPORTANT! Lire la notice avec attention avant de mettre la tondeuse en service.
Le fabricant se réserve le droit de modifier sans prévis les produits.
Garantie, réclamation Pour toutes questions de garantie et de réclamation, il convient de se référer à la garantie légale couvrant toutes les conséquences des défauts ou vices cachès.
Pour plus amples informations, s'adresser à son revendeur agréé ou bien au fournisseur.
- Guidon, partie supérieure
- Contact de démarrage/d'arrêt
- Boîte de couplage
- Attache cable x 2
- Rondelles x 4
- Ecrou papillon x 4
- Boulons x 2
- Guidon, partie, inferieure
- Manuel d'Instructions
- Plaquette d'identification
- Volet de sécurité
- Poignée de reglage de hauteur
- Bac collecteur
- L'écran du bac collecteur
- Clé/outil de grattage
- Etiquette d'avertissement
NL - INHOUD
Cette tondeuse à gazon peut être dangereuse si elle n'est pas utilisée correctement. Une mauvaise utilisation peut occasionner des blessures pour l'utilisateur et les tiers. Veuillez respecter les avertissements et les instructions de sécurité pour assurer le rendement et la sécurité de la tondeuse. Il incombe à l'utilisateur de respecter les avertissements et les instructions de sécurité figurant dans le présent manuel et sur la tondeuse. Ne jamais utiliser la tondeuse si le bac à herbe ou les carters fournis par le fabricant ne sont pas dans leur position correcte.
Explication des symboles de la tondeuse Husqvarna Royal 43EL/43ELS
Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.
Maintenir toujours la tondeuse au sol en tondant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d'être projetées.
Eloigner les tiers. Ne pas tondre lorsque des personnes, en particulier des enfants, ou des animaux se trouvent sur la pelouse.
Arrêtez et débranchez la tondeuse avant d'effectuer le réglage de la hauteur de coupe, le nettoyage ou si le câble est entortillé ou endommagé. Il faut vous assurer que le câble électrique soit toujours loin des lames de la tondeuse.
Attention aux mains et aux doigts de pieds. Ne pas approcher les mains ou les pieds des lames en rotation.
La lame continue à tourner même une fois la tondeuse arrêtée.
Attendre que toutes les pièces de la tondeuse soient complètement à l'arrêt avant de les toucher.
Ne pas tondre sous la pluie, et ne pas laisser la tondeuse dehors par temps de pluie.
Généralités
- Ne jamais permettre aux enfants ou aux personnes ne connaissant pas les présentes instructions de se servir de la tondeuse. Les règlementations locales peuvent imposer une limite d'âge pour l'utilisation des tondeuses.
- Utiliser la tondeuse uniquement pour l'usage et de la façon décrits dans les présentes instructions.
- Ne jamais faire fonctionner la tondeuse si vous êtes fatigué/e, malade ou sous l'influence de l'alcool, de drogues ou de médicaments.
- L'opérateur ou l'utilisateur est responsable des accidents pouvant survenir aux tiers et des dommages causés à leurs biens.
Conditions électriques
- Avant usage, vérifiez le câble d'alimentation électrique pour voir s'il présente des signes d'usure our d'endommagement. Remplacez le si nécessaire.
- Il ne faut pas utiliser la tondeuse si les câbles électriques sont endommagés ou usés.
- Si le câble est coupé ou si l'isolation est endommagée, débranchez immédiatement la
tondeuse. Il ne faut pas toucher les câbles électriques avant de couper le courant. Il ne faut pas réparer ou couper un câble endommagé, il faut le remplacer par un nouveau.
-
Votre rallonge ne doit pas être enroulée. Les câbles enroulés peuvent surchauffer et réduire l'efficacité de votre tondeuse.
-
Tenez toujours le câble à distance de la tondeuse. Tondez toujours en vous éloignant de la prise de courant, et en vous déplaçant en faisant des va-et-vient, mais jamais des cercles.
-
Ne tirez pas le câble autour d'objets anguleux
-
Ne jamais soulever la tondeuse par le câble.
-
Ne tirez jamais sur le câble pour le débrancher.
-
Coupez toujours le courant d'alimentation avant de débrancher la tondeuse, de déconnecter un raccord de câble ou d'enlever une rallonge.
-
Mettez l'appareil hors tension et débranchez le de la prise secteur puis examinez le câble d'alimentation électrique pour voir s'il présente des signes d'usure ou d'endommagement avant de l'enrouler pour le ranger. Ne tentez pas de réparer un câble endommagé. Remplacez le par un câble neuf.
PRECAUTIONS A PRENDRE
- Enroulez toujours le câble bien soigneusement, en évitant les nœuds.
- N'utilisez l'appareil qu'en courant alternatif comme indiqué sur l'étiquette d'identification du produit.
- Les appareils Electrolux Outdoor Products sont antichoc, conformément à la norme EN60335. Ne jamais mettre à la terre aucune partie de l'appareil.
Préparation
- Ne pas tondre pieds nus ou en sandales ouvertes. Toujours porter des vêtements appropriés, des gants et de grosses chaussures.
- Vérifier que la pelouse est libre de tous morceaux de bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d'être projetés par la lame.
- Avant d'utiliser la tondeuse, toujours vérifier que les lames, leurs boulons et l'ensemble du système de coupe ne sont ni usés, ni endommagés. Remplacer les lames usées ou endommagées en même temps que leur système de fixation afin de maintenir le bon équilibrage des lames.
Fonctionnement
-
N'utiliser la tondeuse qu'à la lumière du jour ou sous un bon éclairage artificiel.
-
Dans la mesure du possible, éviter de tondre de l'herbe mouillée.
-
Prendre garde de ne pas glisser sur l'herbe mouillée.
-
Sur les terrains en pente, veiller particulièrement à ne pas perdre l'équilibre, et porter des chaussures antidérapantes.
-
Tondre les terrains en pente perpendiculairement à la pente et jamais de haut en bas ou de bas en haut.
-
Faire très attention lors des changements de direction sur des terrains en pente. Marcher - ne jamais courir.
-
Tondre des terrains en pente ou des berges peut être dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides.
-
Ne pas reculer en tondant, vous pourriez trébucher.
-
Ne pas tondre en tirant la tondeuse vers soi.
-
Arrêter le moteur et retirer la clé de sécurité avant de faire passer la tondeuse sur des surfaces non gazonnées et pour la transporter jusqu'à la pelouse et la ramener à son rangement.
-
Ne jamais faire fonctionner la tondeuse avec des protections endommagées ou sans protections.
-
Faire bien attention en démarrant le moteur, et tenir les pieds à distance des lames.
-
Ne pas incliner la tondeuse pendant que le moteur tourne, sauf en démarrant et en s'arrêtant. Dans ce cas, ne pas l'incliner plus que strictement nécessaire et soulever uniquement le côté éloigné de l'utilisateur. Veiller toujours à avoir les mains en position de conduite avant de reposer la tondeuse sur le sol.
-
Ne pas approcher les mains du canal d'éjection de l'herbe pendant que le moteur tourne.
-
Ne jamais soulever ou porter une tondeuse pendant que le moteur tourne.
-
Enlevez la prise du secteur:
- avant de laisser la tondeuse sans surveillance;
- avant de dégager une obstruction;
- avant d'inspecter, de nettoyer ou d'entretenir la tondeuse;
- Si l'on heurte un objet. Ne pas redémarrer la tondeuse tant que l'on n'est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité.
- si la tondeuse se met à vibrer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d'accidents.
Entretien et entreposage
- Pour assurer des conditions de sécurité optimales de fonctionnement, veiller à ce que tous les boulons, écrous et vis soient toujours bien serrés.
- Inspector régulièrement le bac/sac à herbe pour détecter tout signe d'usure ou de détérioration.
- Pour assurer la sécurité, remplacer les pièces usées ou endommagées.
- Pour remplacer la lame, le boulon de lame, les rondelles et la turbine, utiliser uniquement les pièces spécifiques pour cette tondeuse.
- Pendant les interventions de réglage, prendre soin de ne pas se coincer les doigts entre les lames en rotation et les pièces fixes de la machine.
PLAQUETTE D'IDENTIFICATION
B
Code produit......
Modèle......
N° de série......
Date d'achat......
Lieu d'achat......
•Veuillez garder cette carte en guise de preuve d'achat•
Votre tondeuse porte une plaquette d'identification de couleur noire et argentée. Afin de disposer rapidement du maximum de précisions sur votre machine lorsque vous passerez une commande de pièces de rechange, ou lorsque vous demanderez un renseignement auprès d'un centre agréé ou du service après-vente Husqvarna, relevez les informations de cette plaquette et notez-les dans les cases correspondantes du cadre B.
INSTRUCTIONS DE MONTAGE
Fixation de la poignée inférieure à la tondeuse à gazon.
- Fixer la poignée inférieure avec les boutons de poignée fournis.
S'assurer que l'extrémité de la poignée est bien en place sur la tondeuse.(C1)
Fixation de la poignée supérieure à la poignée inférieure.
- S'assurer que le boîtier de commande se trouve à main droite en regardant d'arrière en avant.
- Poser les boulons, les rondelles et les boutons de poignée.(C2)
- Fixer le fil d'alimentation aux poignées à l'aide des attaches fournies en s'assurant que le fil n'est pas coincé entre les poignées.
Montage du bac collecteur
Montage de l'écran du bac collecteur
- Plier vers l'intérieur les côtés de l'écran, comme indiqué sur la figure D1
- Joindre les onglets aux fentes correspondantes à l'arrière et sur les côtés du bac et bien les enfoncer.
(D2)
- Comparer l'écran monté à la figure.(D3)
- Introduire l'écran une fois assemblé dans le bac collecteur, joindre les onglets aux fentes correspondantes sur le bac et bien les enfoncer.(D4) (
- Poser le couvercle, joindre les onglets aux fentes correspondantes et bien les enfoncer.(D6)
Fixation du bac entièrement assemblé à la tondeuse
-
Soulever le volet de sécurité. S'assurer que la goulotte d'éjection est propre et libre de déchets.
-
Placer le bac entièrement assemblé sur le support du bac.
-
Placer les 2 tenons de guidage du volet de sécurité dans les 2 trous du couvercle du bac et s'assurer que le bac est correctement placé. (E)
Après l'installation, vérifier qu'il ne reste aucun espace entre le volet de sécurité et le couvercle du bac de ramassage.
Lorsqu'on ne désire pas ramasser l'herbe, utiliser la tondeuse sans bac. S'assurer que le volet d'éjection est bien abaissé.
DEMARRAGE ET ARRET

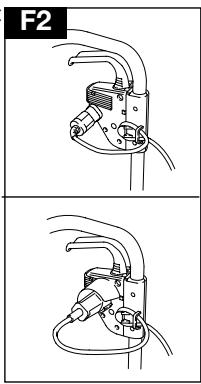

Système de maintien du câble
- Faites une boucle avec le câble électrique et passez la dans la fente comme illustré à la figure F1.
- Pour la faire tenir en place, faites passer la boucle dans le crochet et tirez le câble vers vous, comme illustré à la figure F2.
Pour faire démarrer la tondeuse
- Le boîtier de commande est muni d'un bouton de verrouillage (G1) pour empêcher tout démarrage accidentel.
- Pressez et maintenir pressé le bouton de blocage (G1) du boîtier de commande. Pressez ensuite l'un des leviers de Démarrage/Arrêt vers le guidon supérieur (G2).
- Continuez de presser le levier de démarrage/arrêt vers le guidon supérieur et relâchez le bouton de blocage (G3).
La mise en fonction et l'arrêt se font grâce au guidon d'embrayage fixé à la partie supérieure du mancheron.

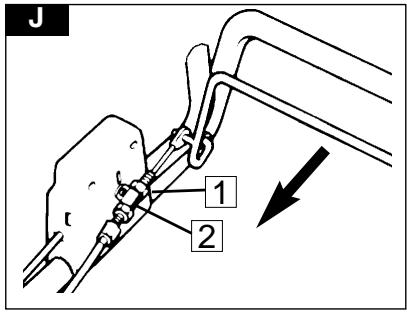

Réglage du câble d'embrayage, Royal 43ELS seulement.
- Assurez-vous que le câble d'embrayage ne soit pas tordu et qu'il court librement le long du guidon.
- Desserrez le contre-écrou (J1). Déplacez l'écrou de réglage (J2) dans le sens de la flèche si l'embrayage ne s'enclenche pas quand la manette d'embrayage est tirée vers le guidon.
- Déplacez l'écrou de réglage (J2) dans le sens contraire à la flèche si l'embrayage ne se libère pas quand la manette est au point mort.
- Resserrez le contre-écrou à la main, puis serrez-le d'un 1/4 de tour à l'aide d'une clef.
Pour arrêter la tondeuse
- Relâchez le levier de démarrage/arrêt.
TONTE DU GAZON
-
Commencer par tondre le bord de la pelouse, puis tondre par bandes parallèles en sens alternés (K).
-
Tondre deux fois par semaine pendant la belle
saison. Votre pelouse souffrira si plus d'un tiers de sa hauteur est coupé en une seule fois; de plus ceci peut entraîner un mauvais ramassage.
Ne pas surcharger la tondeuse.
Quand on tond de l'herbe haute et épaisse, faire d'abord une première coupe avec la hauteur sur le réglage maximum (voir Hauteur de Coupe) aidera à réduire la surcharge du moteur et à éviter tout dommage à la tondeuse.
Réglage de la hauteur de coupe
- Ce réglage s'effectue en montant ou en abaissant les quatre roues. Tirer les leviers de réglage hors des fentes de guidage et les mettre dans la position voulue.(L1)
- Pour tondre l'herbe haute, régler le
couteau à la hauteur maximale (L2), c'est à dire aussi loin que possible du sol. Régler la hauteur de coupe suivant l'état de la pelouse, hauteur supérieure pour l'herbe haute, et inversement.
Indicateur de ramassage de l'herbe IMPORTANT !
La machine doit être sous tension pour que l'indicateur de ramassage fonctionne.
- Quand l'indicateur est visible, le ramassage est en cours.(M1)
- Quand l'indicateur disparaît - il est temps de vider le collecteur.(M2)
Retrait du bac collecteur
- Soulever le volet de sécurité et enlever le bac collecteur.(M3)
Vidage du bac collecteur
- Tenir le bac pour le vider comme indiqué sur la figure.(M4)
Couper le moteur, attendre l'arrêt complet du couteau et débrancher la machine.
Maintenir la tondeuse en état de propreté. Les restes d'herbe sèche dans les bouches d'aération et sous le carter sont inflammables et peuvent provoquer un incendie.
- Eliminer l'herbe accumulée sous le carter avec une brosse (N1 & N2).
- A l'aide d'une brosse douce, retirer les brins d'herbe du carter (N3), de la zone de réglage de la hauteur de coupe, du bac de ramassage et du canal d'éjection (N4).
- Essuyer la surface de la tondeuse avec un chiffon sec.
IMPORTANT
Ne jamais utiliser d'eau pour nettoyer la tondeuse. Ne pas utiliser de produits chimiques, y compris l'essence, ni de solvants, car certains risqueraient de détruire des pièces critiques en plastique.
Système de Coupe (P)
Toujours manipuler la lame avec soin - ses bords tranchants peuvent blesser. PORTER DES GANTS.
Changer la lame toutes les 50 heures d'utilisation ou au moins une fois tous les 2 ans, quel que soit son état.
Si la lame est fissurée ou endommagée, la remplacer par une lame neuve.
Démontage du couteau et du ventilateur
- Mettre la tondeuse sur le flanc. Bien maintenir le ventilateur pour desserrer l'écrou du couteau en tournant dans le sens anti-horaire avec la clé fournie.
- Enlever l'écrou, le couteau, le ventilateur et le palier. Examiner les pièces et les nettioyer au besoin.
Montage du couteau et du ventilateur
- S'assurer que le moyeu d'entraînement est bien en position. Poser le ventilateur sur le moyeu.
- Localiser l'entretoise de couteau sur le ventilateur en s'assurant que les fentes du couteau correspondent aux nervures du ventilateur.
- La bague incurvée ne convient que dans un sens.
-
Placer celle-ci sur l'écrou du couteau de sorte que le côté recourbé extérieur s'adapte à la tête de l'écrou.
-
Passer l'écrou du couteau par le trou central en s'assurant que le couteau est tourné vers le haut, c'est à dire que le numéro de pièce Husqvarnaest du côté de la tête d'écrou.
-
Passer l'écrou du couteau dans le trou central de la pièce d'espacement du couteau et serrer manuellement dans le sens horaire.
-
Maintenir le ventilateur solidement et serrer l'écrou du couteau avec la clé fournie.
ENTRETIEN
A la fin de la belle saison
- Remplacer la lame, les boulons, les écrous et les vis si nécessaire.
- Nettoyer la tondeuse à fond.
Remisage de la tondeuse
- Ne pas remiser la tondeuse dès la fin d'une tonte.
- Attendre que le moteur refroidisse pour éviter tout risque d'incendie.
- Nettoyer la tondeuse.
- Remiser la tondeuse dans un local frais et sec ou elle sera à l'abri de tout dégât.
Recherche de pannes
La Machine ne Fonctionne pas
- La procédure de démarrage correcte est-elle respectée ? Voir “Démarrage de votre tondeuse”.
- Est-ce que le courant est mis en marche ?
- Vérifiez les fusibles de la prise de courant, remplacez les s'ils ont sautés.
- Les fusibles continuent de sauter ?
Débranchez la machine et consultez votre centre de service local approuvé par Electrolux Outdoor Products.
Mauvais ramassage d'herbe
- Débranchez la machine.
- Nettoyez l'extérieur des admissions d'air, le canal d'éjection et le dessous du carter.
- Réglez à une hauteur de coupe supérieure. Voir "Réglage de la hauteur de coupe".
- Nettoyez les lames de ventilateur.
- Si le mauvais ramassage persiste : Débranchez la machine et consultez votre centre de service local approuvé par Electrolux Outdoor Products.
- Débranchez la machine.
- Vérifiez si la lame est correctement posée.
- Si la lame est endommagée ou usée, remplacez-la par une lame neuve.
- Si les vibrations persistent, tournez la lame de 180° en desserrant tout d'abord la vis de la lame, en tournant la lame et en resserrant la vis de la lame.
- Si les vibrations persistent ?
Débranchez la machine et consultez votre centre de service local approuvé par Electrolux Outdoor Products.
Les articles Electrolux Outdoor Products sont fabriqués conformément à un Système de Gestion de l'Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l'environnement, conformément aux procédures de l'entreprise, et ayant le potentiel d'être recyclés à la fin de leur vie utile.
- L'emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d'être recyclés selon leur catégorie.
- Prendre l'environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile.
- Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut.
VEILIGHEIDSVOORSCHRIFTEN
| Je soussigné M. Bowden of Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP. certifie que la tondeuse:-Catégorie.....Rotative à roues électriqueMarque.....Electrolux Outdoor Products est conforme aux spécifications de la Directive 2000/14/EEC | Je soussigné M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, Grande-Bretagne, certifie qu'un échantillon du produit ci-dessus a été essayé selon les indications de la directive 81/1051/EEC. Le niveau maximum pondéré de pression acoustique enregistré à la position de l'opérateur en champ libre en chambre demi-sourde était de:- | Je soussigné M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, Grande-Bretagne, certifie qu'un échantillon du produit ci-dessus a été essayé selon les indications de la norme ISO 5349. La moyenne quadratique pondérée des vibrations enregistrées à la position de la main de l'opérateur était de:- |
| Type d'outil de coupe.....Lame rotativeIdentification de la serie.....Voir la Plaquette D'identificationProcédure d'évaluation de la conformité.....ANNEX VIOrganisme notifié.....I.T.S., Cleeve Road, Leatherhead, Surrey. KT22 7SB EnglandAutres directives.....98/37/EEC, 89/336/EEC, 73/23/EEC et aux normes.....EN60555-2:1987, EN60555-3:1987, EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Type.....AFabricant du moteu.....BLargeur de coupe.....CVitesse de rotation de l'outil de coupe.....DNiveau garanti de puissance sonore.....ENiveau mesuré de puissance sonore.....FNiveau.....GValeur.....H |
| Ik, ondergetekende M. Bowden of Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham. DL5 6UP. verklaar dat de grasmaaimachine:-Categorie.... Elektrische grasmaaier op wielenMerk...... Electrolux Outdoor ProductsVoldoet aan de specificaties van directief 2000/14/EEC | Ik, ondergetekende M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, verklaar hierbij dat een proefexemplaar van het bovengenoemde product is getest volgens richtlijn 81/1051/EEC. Het maximale A-belaste geluidsdrukniveau dat is geregistreerd bij de positie van de bediener in een semi geluiddichte ruimte bij vrije veld condities bedraagt- | Ik, ondergetekende M. Bowden, Electrolux Outdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham, DL5 6UP, verklaar hierbij dat een proefexemplaar van het bovengenoemde product is getest volgens ISO 5349 als richtlijn. De maximale belaste effectieve waarde van trilling, geregistreerd bij de positie van de hand van de bediener, bedraagt- |
| Type maaier......Roterend mesIdentificatie van serie......Zie ProductlabelProcedure voor het beoordelen van conformiteit......ANNEX VIOp de hoogte gestelde instantie.I.T.S., Cleeve Road, Leatherhead, Surrey. KT22 7SB EnglandAndere directieven......98/37/EEC, 89/336/EEC, 73/23/EEC en aan de volgende normen......EN60555-2:1987, EN60555-3:1987, EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Type......AMotorfabrikant......BMaabreedte......CToerental maaier......DGegarandeerd geluidsvermogen......EGemeten geluidsvermogen......FNiveau......GWaarde......H |
| Undertegnede, M. Bowden of ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham. DL56UP. attesterer at følgende gressklipper:-Kategori......Elektrisk hjuldriftMerke......Electrolux Outdoor ProductsSvarer til spesifikasjonene i Direktiv2000/14/EEC | Undertegnede, M. Bowden, Electrolux OutdoorProducts, Aycliffe Industrial Park, NEWTONAYCLIFFE, Co. Durham, DL5 6UP bevitner aten prøve av ovennevnte produkt er testet, meddirektiv 81/1051/EEC som rettledning.Maksimum A-belastede lydtrykksnivå, registrertved brukerens plassering, under fritt felt halveisekkofritt kammerforhold, var - | Undertegnede, M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham, DL56UP bevitner at en prøve av ovennevnteprodukt er testet, med direktiv ISO 5349som rettledning. Maksimum belastedeeffektiverdi av vibrering, registrert vedplasseringen av brukerens hånd, var:- |
| Type klippeinnretning......Roterende knivSerieidentifikasjon......Se Produktets KlassifiseringsetikettProsedyre for konformitetsvurdering......ANNEX VIEtat det er meldt fra til......I.T.S., Cleeve Road, Leatherhead,Surrey. KT22 7SB EnglandAndre direktiver......98/37/EEC, 89/336/EEC, 73/23/EECog standarder......EN60555-2:1987, EN60555-3:1987, EN55014:1993,EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Type......AMotorfabrikant......BKlippebredde......CKlippeinnretningens rotasjonshastighet......DMgarantert lydkraftnivå......EMålt lydkraftnivå......FNivå......GVerdi......H |
| Minä allekirjoittanut M. Bowden ofElectrolux Outdoor Products, AycliffeIndustrial Park, NEWTON AYCLIFFE, Co.Durham. DL5 6UP. vakuutan, ettäseuraava ruohonleikkuri-Luokitus......Sähköruohonleikkuri pyöirilläMerkki......Electrolux Outdoor ProductsVastaa direktiivin 3000/14/ETY vaatimuksia. | Minä allekirjoittanut M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham DL5 6UP,vahvistan, että yllä mainitun tuotteennäytekappale on tarkastettu käyttäen EU-direktiviä 81/1051/ETY vitteenä. Suurin A-paintotettu käyttäjän kohdalla mitattuänenpaineen taso puolikaiuttomassahuoneessa käyttäjän tasolla oli seuraava:- | Minä allekirjoittanut M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park, NEWTON AYCLIFFE, Co. Durham DL56UP, vahvistan, että yllä mainitun tuotteennäytekappale on tarkastettu käyttäen ISO5349 -standardia vitteenä. Suurinpainotettu käisvarsitärinä käyttäjän kädenkohdalla oli seuraava:- |
| Leikkauslaiteen tyyppi......Pyörivä teräSarjan Tunnus......Katso Tuotteen ArvokilpeäYhdenmukaisuusarviointi... ANNEX VITiedotusosapuoli......I.T.S., Cleeve Road, Leatherhead,Surrey. KT22 7SB EnglandMuut direktiivit......98/37/EEC, 89/336/EEC, 73/23/EECsekä standardeja......EN60555-2:1987, EN60555-3:1987,EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Tyyppi......AMoottorin valmistaja......BELikkausleveys......CLeikkauslaitteet pyörimisnopeus......DTaattu luotettava tehontaso......EMitattu luotettava tehontaso......FTaso ......GArvo ......H |
| Jag, undertecknad M. Bowden of ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham. DL56UP. intygar härmed att gräsklipparen:-Kategori......Elektrisk gräsklippare medhjulTillverkare..Electrolux Outdoor Productsöverensstämmer med specifikationerna idirektiv 2000/14/EEC | Jag, undertecknad M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co Durham, DL5 6UP,betygar att ett exemplar av ovan nämndaprodukt har testats med bestämmelse81/1051/EEC som riktlinje. Det maximala Avägda ljudtrycknivån som uppmättes vidkörplatsen under förhållanden i en frifälts halvtekofri kammare var:- | Jag, undertecknad M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co Durham, DL56UP, betygar att ett exemplar av ovannämnda produkt har testats medbestämmelse ISO 5349 som riktlinje. Detmaximala vägda kvadratiska medelvärdetför vibration som uppmätts vid förarenshandläge var:- |
| Typ av klippanordning......Roterande bladIdentifiering av serie......Se ProduktidentifieringsetikettMetod för bedömning av överensstämmelse......ANNEX VINotifierat organ......I.T.S., Cleeve Road, Leatherhead,Surrey. KT22 7SB EnglandAndra direktiv......98/37/EEC, 89/336/EEC, 73/23/EESamt följande standarder..EN60555-2:1987, EN60555-3:1987,EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Typ......AMotortillverkare......BKlippbredd......CVarvtal på klippanordning......DGaranterad ljudnivå på motor......EUPpmätt ljudnivå på motor......FNivå ......GVårde ......H |
| Undertegnede, M. Bowden of ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham. DL5 6UP.bekræfter hermed, at plæneklipperen:-Kategori......Elektrisk rotorklipper medhjulFabrikat......Electrolux Outdoor Productsover holder specifikationerne i direktivet2000/14/EÖF | Undertegnede, M. Bowden, Electrolux OutdoorProducts, Aycliffe Industrial Park, NEWTONAYCLIFFE, Co. Durham DL5 6UP, attestererherved, at en prøve af ovenstående produkt erblevet testet, idet direktiv 81/1051/EÖF er blevetanvendt som vejledning. Det maksimale Aväegtede lydtryksniveau, som er blevet målt påbrugerpositionen i et frifeltshalvlyddødt rum var:- | Undertegnede, M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham DL5 6UP,attesterer herved, at en prøve af ovenståendeprodukt er blevet testet, idet ISO 5349 erblevet benyttet som vejledning. Denmaksimale vægtede effektivværdi for vibrationsom er blevet registreret ved brugerenshåndposition var:- |
| Type klippeenhed......RotorklingeIdentifikation af serie......Se ProduktmærkatFremgangsmåde til vurdering af overensstemmelse......ANNEX VIUnderrettet organ......I.T.S., Cleeve Road, Leatherhead,Surrey. KT22 7SB EnglandAndre direktiver......98/37/EEC, 89/336/EEC, 73/23/EECog standarderne......EN60555-2:1987, EN60555-3:1987,EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Type......AMotorfabrikant......BKlippebredde......CKlippeenhedens rotationshastighed......DGaranteret lydeffektniveau......EMålt lydeffektniveau......FNiveau ......GVærdi ......H |
| El abajo firmante M. Bowden of ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham. DL56UP. Certifica que el cortacésped:-Categoría....Cortacésped giratorio deruedas eléctricoMarca......Electrolux Outdoor ProductsEstá conforme con las especificaciones dela Directiva 2000/14/EEC | El abajo firmante M. Bowden, Electrolux OutdoorProducts, Aycliffe Industrial Park, NEWTONAYCLIFFE, Co. Durham DL5 6UP. Certifico queha sido probada una muestra del productoanteriormente mencionado utilizando la directiva81/1051/EEC como guia. El máximo nivel depresión de sonido ponderado A registrado en laposicion del operario bajo condiciones de cámaraanecóica de semi campo fue de:- | El abajo firmante M. Bowden, ElectroluxOutdoor Products, Aycliffe Industrial Park,NEWTON AYCLIFFE, Co. Durham DL5 6UP.Certifico que ha sido probada una muestra delproducto anteriormente mencionado utilizandocomo guía ISO 5349. El valor máximoponderado de la media de la raíz cuadrada de lavibración registrada en la posición de la manodel operario fue de- |
| Tipo de dispositivo de corte...Cuchilla rotativaIdentificación de la serie......Ver Etiqueta de Identificación DelProductoProcedimiento de evaluación de conformidad....ANNEX VIOrganismo notificado......I.T.S., Cleeve Road, Leatherhead,Surrey. KT22 7SB EnglandOtras directivas......98/37/EEC, 89/336/EEC, 73/23/EECy con las normativas.EN60555-2:1987, EN60555-3:1987,EN55014:1993, EN55014:1995, EN836:1997, IEC335-1:1991, IEC335-2-77:1996 | Tipo......AFabricante del motor......BAnchura de corte......CVelocidad de rotación del dispositivo de corte......DNivel de potencia sonora garantizado......ENivel de potencia sonora medido......FGValor......H |
