FOIRE AUX QUESTIONS - ROYAL 43 HUSQVARNA

Comment démarrer la tondeuse HUSQVARNA ROYAL 43 ?

Assurez-vous que le réservoir est plein et que la clé de contact est en position 'ON'. Tirez sur la corde de démarrage jusqu'à ce que le moteur démarre.

Que faire si la tondeuse ne démarre pas ?

Vérifiez que le réservoir d'essence est plein et que la bougie d'allumage est en bon état. Assurez-vous également que le câble de sécurité est bien en place.

Comment régler la hauteur de coupe ?

Utilisez le levier de réglage situé à côté des roues pour ajuster la hauteur de coupe à la position souhaitée.

Comment entretenir la lame de la tondeuse ?

Démontez la lame et affûtez-la régulièrement. Assurez-vous de la nettoyer après chaque utilisation pour éviter l'accumulation de débris.

Que faire si la tondeuse coupe mal ?

Vérifiez que la lame est affûtée et qu'elle est bien montée. Assurez-vous également que la hauteur de coupe est appropriée pour le type de gazon.

Comment nettoyer le châssis de la tondeuse ?

Utilisez un tuyau d'arrosage pour rincer le châssis après chaque utilisation. Évitez d'utiliser des nettoyeurs haute pression qui pourraient endommager les composants.

Que faire si le moteur surchauffe ?

Arrêtez immédiatement la tondeuse et laissez-la refroidir. Vérifiez le niveau d'huile et assurez-vous que les évents ne sont pas obstrués.

Comment stocker la tondeuse pendant l'hiver ?

Videz le réservoir d'essence et nettoyez bien la tondeuse. Stockez-la dans un endroit sec et protégé du gel.

MODE D'EMPLOI ROYAL 43 HUSQVARNA

Manuel de l'Utilisateur

Lire attentivement le manuel de l'utilisateur et veiller à bien comprendre son contentu avant d'utiliser la tondeuse.

F 10311 important! Lire la notice avec attention avant demettre la tondeuse en service. Mettre de l'huile dans le moteur. Le fabricant se reserve le droit de modifier sans préavis les produits. Garantie, réclamations: pour toutes questions de garantie et de réclamation, il convient de se référer à la garantie légale couvant toutes les conséquences des définuts ou vices cachés. Pour plus amples informations, s'adresser à son revendeur agrée ou bien au fournisseur.

1. Guidon
2. Bac de ramassage
3. Bidon d'huile
4. Manuel d'Instructions
5. Arceau de sécurité (CPO) (Contrôle de Présence de l'Opérateur)
6. Arceau de traction (Royal 43S/SE)
7. Commande des gaz (si montée)
8. Plaque d'identification
9. Etiquette d'advertissement
10. Demarreur a clé (Royal 43SE)
11. Câble de chargement de la batterie (Royal 43SE)

NL-INHOUD

Montage des Korbdeckels

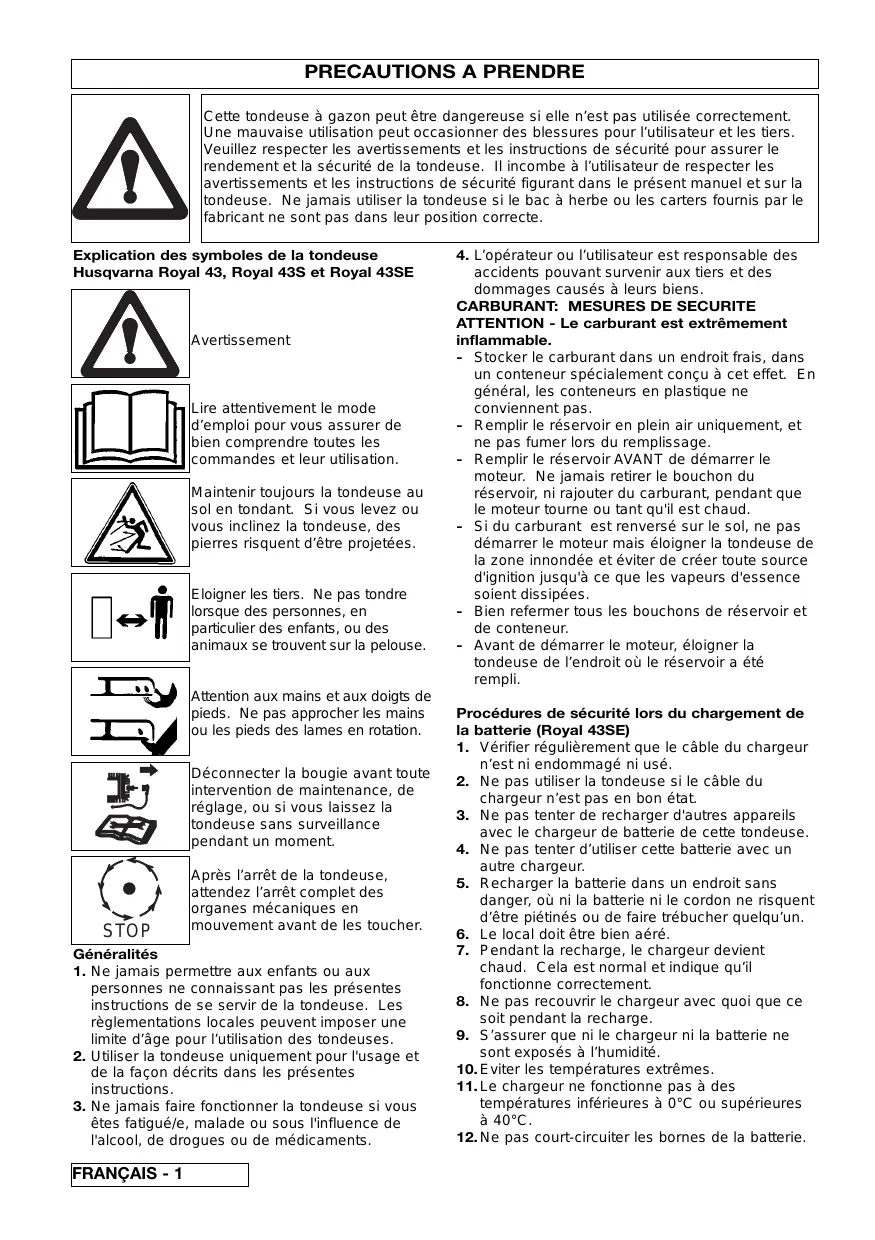

Cette tondeuse a gazon peut etre dangereuse si elle n'est pas utilisee correctement. Une mauvaise utilisation peut occasionner des blessures pour l'utiliser et les tiers. Veuillez respecter les averissements et les instructions de securite pour assurer le rendement et la sicuretie de la tondeuse. Il incombe a l'utiliser de respecter les averissements et les instructions de securite figurant dans le present manuel et sur la tondeuse. Ne jamais utiliser la tondeuse si le bac a herbe ou les carters fournis par le fabricant ne sont pas dans leur position correcte.

Explication des symboles de la tondeuse Husqvarna Royal 43, Royal 43S et Royal 43SE

Avertissement

Lire attentivement le mode d'emploi pour vous assurer de bien comprendre toutes les commandes et leur utilisation.

Maintenir toujours la tondeuse au sol en tandant. Si vous levez ou vous inclinez la tondeuse, des pierres risquent d'être projetées.

Eloigner les tiers. Ne pas tondre lorsque des personnes, en particulier des enfants, ou des animaux se trouvent sur la pelouse.

Attention aux mains et aux doigs de pieds. Ne pas approcher les mains ou les pieds des lames en rotation.

Déconnecter la bougie avant toute intervention de maintenance, de réglage, ou si vous laissez la tondeuse sans surveillance pendant un moment.

Après l'arrêt de la tondeuse,
attendez l'arrêt complet des
organes mécaniques en
mouvement avant de les toucher.

Généralités

1. Ne jamais permettre aux enfants ou aux personnes ne connaissant pas les Presents instructions de se servir de la tondeuse. Les règlementations locales peuvent imposer une limite d'âge pour l'utilisation des tondeuses.
2. Utiliser la tondeuse uniquement pour l'usage et de la façon décrits dans les Presents instructions.

3. Ne jamais faïre fonctionner la tondeuse si vous étes fatigué/e, malade ou sous l'influence de l'alcool, de drogues ou de medicaments.

4. L'opérateur ou l'utilisateur est responsable des accidents pouvant survenir aux tiers et des dommages causés à leurs biens.

CARBURANT: MESURES DE SECURITE ATTENTION - Le carburant est extrémement inflammable.

• Stocker le carburant dans un endroit frais, dans un contesseur spécialement conçu à cet effet. En général, les conteneurs en plastique ne convennent pas.
• Remplir le réserve en plein air uniquement, et ne pas fumer lors du replissage.
• Remplir le réservoir AVANT de démarrer le moteur. Ne jamais retiret le bouchon du réservoir, ni rajouter du carburant, pendant que le moteur tourne ou tant qu'il est chaud.
• Si du carburant est renversé sur le sol, ne pas démarrer le moteur mais éloigner la tondeuse de la zone innondée et éviter de creer toute source d'ignition jusqu'à ce que les vapeurs d'essence soient dissipées.
• Bien referrer tous les bouchons de réserve et de conteneur.
• Avant de démarrer le moteur, éloigner la tondeuse de l'endetroit où le réservoir a été rempli.

Proédures de sécurité lors du chargement de la batterie (Royal 43SE)

1. Vérifier régulierement que le cable du chargeur n'est ni endommagé ni use.
2. Ne pas utiliser la tondeuse si le cable du chargeur n'est pas en bon et.
3. Ne pas tenter de recharger d'autres appareils avec le chargeur de batterie de cette tondeuse.
4. Ne pas tenter d'utiliser cette batterie avec un autre chargeur.
5. Recharger la batterie dans un endroit sans danger, où ni la batterie ni le cordon ne risquent d'être piétinés ou de faire trébucher quelqu'un.
6. Le local doit être bien aéré.
7. Pendant la recharge, le chargeur devient chaud. Cela est normal et indique qu'il fonctionne correctement.
8. Ne pas recouvrir le chargeur avec quoi que ce soit pendant la recharge.
9. S'assurer que ni le chargeur ni la batterie ne sont exposés à l'humidité.
10. Eviter les températures extrêmes.
11. Le chargeur ne fonctionne pas à des températures inférieures à 0^ ou supérieures à 40^ .
12. Ne pas court-circuiter les bornes de la batterie.

Preparation

1. Ne pas tandre pieds nus ou en sandales ouvertes. Toujours porter des vêtements appropriés, des gants et de grosses chaussures.
2. L'utilisation de protège-tympans est recommandée
3. Vérifier que la pelopause est libre de tous morceaux de bois, pierres, os, bouts de fil de fer et débris, qui risqueraient d'être projetés par la lame.
4. Avant d'utiliser la tondeuse, toujours vérifier que les lames, leurs boulons et l'ensemble du système de coupe ne sont ni usés, ni endommages. Remplacer les lames usées ou endommagées en même temps que leur système de fixation afin de maintainir le bon équilibrage des lames.
5. Faire replacer les silencieux défectueux.

Fonctionnement

1. Ne pas faire fonctionner le moteur dans un endroit fermé ou les gaz d'échéappement toxiques (monoxyde de carbone) risquent de s'accumuler.
2. N'utiliser la tondeuse qu'a la lumière du jour ou sous un bon éclairage artificiel.
3. Dans la mesure du possible, éviter de tandre de l'herbe mouillée.
4. Prendre garde de ne pas glisser sur l'herbe mouillée.
5. Sur les terrains en pente, veiller particulièrement à ne pas perdre l'équilibre, et porter des chaussures antidérapantes.
6. Tondre les terrains en pente perpendicularément à la pente et jamais de haut en bas ou de bas en haut.
7. Faire très attention lors des changements de direction sur des terrains en pente.
8. Tondre des terrains en pente ou des berges peut être dangereux. Ne pas utiliser la tondeuse sur les talus ou pentes raides.
9. Ne pas reculer en tandant, vous pourriez trébucher. Marcher - ne jamais courir.
10. Ne pas tondre en tirant la tondeuse vers soi.
11. Arrête le moteur avant de faire passer la tondeuse sur les surfaces non gazonnées et pour transporter la tondeuse jusqu'à la pelouse et la ramener à son rangement.
12. Ne jamais faire fonctionner la tondeuse avec des protections endommagées ou sans protections.
13. Ne pas faire fonctionner le moteur à un régime trop élevé, et ne pas modifier les réglages du régulateur. Une vitesse excessive est dangereuse et réduit la longévite de la tondeuse.
14. Avant de démarrer le moteur: si modèle avec frein moteur: actionner l'arceau frein moteur : s'assurer que la lame est bien débrayée.(Voir en page 6)
15. Faire bien attention en démarrant le moteur, et tenir les pieds à distance des lames.
16. Ne pas incliner la tondeuse pendant le démarrage.

17. Ne pasapprocher les mains de l'orifice d'éjection de l'herbe lorsquel moteur est en fonctionnement.

18. Ne jamais soulever ou porter une tondeuse lorsque le moteur est en fonctionnement.

19. Le fil de la bougie peut être chaud, le manipuler avec précaution.
20. Ne tenter aucune intervention de maintenance sur la tondeuse tant que le moteur est chaud.
21. Arrerter le moteur, et attendre que la lame s'arrête de tourner.
22. avant de laisser la tondeuse sans surveillance;
23. Lacher la poignée de présence de l'opérateur pour stopper le moteur, attendre que la lame arrête de tourner, déconnecter le cable de la bougie et attendre que le moteur refroidisse.
24. avant de replir le réservoir.
25. avant de dégager une obstruction;
26. avant d'inspector, de nettoyer ou d'entretenir la tondeuse;
27. Si l'on heurte un objet. Ne pas redémarrer la tondeuse tant que l'on n'est pas certain/e que la tondeuse, dans son ensemble, peut fonctionner en toute sécurité.
28. si la tondeuse se met à vigorer de manière excessive. Effectuer une vérification immédiate. Des vibrations excessives peuvent être cause d'accidents.
29. Réduire le réglage de commande des gaz pendant la procédure d'arrêt du moteur, et, si le moteur est équipé d'un robinet d'arrêt, couper l'arrivée du carburant lorsqu'on a fin de tandre.

Entretien et entreprises

1. Pour assurer des conditions de sécurité optimes de fonctionnement, veiller à ce que tous les boulons, écrous et vis soient toujours bien serrés.
2. Inspectorérgulierement le bac/sac à herbe pour détector tout signe d'usure ou de déterioration.
3. Pour assurer la sécurité, replacer les pieces usées ou endommagées.
4. Pour remplaçer la lame, le boulon de lame, les rondelles et la turbine, utiliser uniquement les pieces spécifique pour cette tondeuse.
5. Ne jamais entreposer la tondeuse avec du carburant dans le réserve à l'intérieur d'un bathtub où les vapeurs pouraient atteindre une flamme nue ou une étincelle.
6. Laisser le moteur refroidir avant d'entreposer la tondeuse dans un endroit fermé.
7. Pour réduire les risques d'incendie, débarrasser le moteur, le silencieux, le compartmenté de la batterie et la zone d'entreposage du carburant, de tous déchets d'herbe, de feuilles ou de graisse.
8. Si le réservoir de carburant doit être vidange, le faire en plein air.
9. Pendant les interventions de réglage, prendre soin de ne pas se coince les doigs entre les lames en rotation et les pièces fixes de la machine.

B

Code produit

Modèle

N° de série.

Date d'achat.

Lieud'achat

• Veuillez garder cette carte en guise de preuve d'achat

Cet apparéil n'est identifié que par une plaque de qualité de produit, argentée et noire. Pour avoir toutes les informations requises pour obtenir des pieces de rechange ou des conseils de nos concessionnaires agrésés, ou pour contacter notre service clientèle, il faudra s'assurer d'y inscrite les informations indiquées sur le schéma B

INSTRUCTIONS DE MONTAGE

Montage du guidon

Montage du guidon inférieur sur la tondeuse

1. Desserrez les écrous de poignée.
2. Ajustez le guidon inférieur de sorte que les extrémités s'adaptent aux fixations prévues à cet effet, des deux côtes de la tondeuse.(C1)
3. Verrouillez le guidon à l'aide des rondelles plastiques et des écrous fournis. Assurez-vous que le guide inférieur du lanceur se trouve du côté droit, vu de l'arrière.

Montage du guidon supérieur sur le guidon inférieur

1. Monter le mancheron supérieur.
2. Introduire les vis par l'intérieur.(C2) Attention! Rondelle entre I'ecrou et le mancheron. Contrcler la mobilité de la manette des ga

Lanceur à retard automatique

1. Déconnecter le fil de bougie.

2. Tirer l'arceau de sécurité pour libreter le frein du moteur. (D1 - Royal 43) (D2 - Royal 43S/SE)

3. Placer le cordon dans le guide-cable de la poignée inférieure (D3).

4. Placer le cordon dans le guide-cable de la poignée supérieure.(D4).

Il est impératif de libérer le frein en rapprochant l'arceau de sécurité du guidon, avant de tirer sur la corde du lanceur

Assemblage du sac de ramassage d'herbe

• Assemblage du réceptacle du sac de ramassage

• Ne découvert pas et ne sépared pas les trois parties composant le réceptacle du sac de ramassage d'herbe.

• Repliez les côts du réceptacle vers l'intérieur.(E1)

• Alignez les pattes avec les fentes correspondantes et assembliez-les fermement. Le réceptacle, une fois assemblé, doit ressembler à l'illustration.(E2)

Montage du réceptacle du sac de ramassage sur son support.

Alignez les pattes du fond du réceptacle du sac de ramassage avec les fentes au fond du support du sac et assembliez-les.(E3)

Montage du capot du sac de ramassage

1. Placez le capot supérieur sur lla partie inferieure du sac.
2. Alignez les pattes avec les fentes. Assemblez les deux moitiés, commencez par l'arrêt, puis avance.(E5) Assurez-vous que les pattes soient correctement verrouillées.

Montage du sac de ramassage, entièrement assemblé, sur la tondeuse

1. Lever le volet de sécurité. Insérez les pattes du sac assemblé dans les fentes sur le dessus du pont. Engagez les goupilles de fixation du volet de sécurité dans les troups prévus à cet effet sur le capot du sac de ramassage.(E6)
2. Pour le démontage, procédez en sens inverse.

Note: Vérifier qu'il ne reste aucun espace entre le volet d'éjection et le bac à herbe.

Lorsqu'on ne désire pas ramasser l'herbe, utiliser la tondeuse sans bac. S'assurer que le volet d'éjection soit bien abaisse.

Indicateur de ramassage d'herbe

• IMPORTANT! La machine doit être en état de marche pour que l'indicateur de ramassage d'herbe fonctionne. Suivre les instructions de la section Fonctionnement - Demarrage et Arrêt.
• Voiture tondeuse est équipée d'un indicateur vous avertissant qu'il est temps de vider le sac de ramassage. Quand l'indicateur est visible, le ramassage d'herbe s'effectue.(E7)
• Quand I'indicateur commence à disparaitre, il est temps de vider le sac de ramassage.(E8)
• Relâchéz le levier OPC et retirez le sac de ramassage pour le vider.

Vidage du sac de ramassage d'herbe

1. Tenez le sac de ramassage comme indiqué.(E9)
2. Les herbes libres seront automatiquement éjectées lors du redémarrage de la machine. Si l'indicateur à bille ne monte pas, alors nettoyez la chute d'éjection à la main.
   Assurez-vous que la chute d'éjection soit propre et débarrassée de tous débris.

NOTES SUR LE MOTEUR

Huile

1. Vérifier régulierement le niveau d'huile et au minimum toutes les 5 heures de fonctionnement.
2. Ajouter de l'huile si nécessaire pour que le niveau reste toujours au niveau FULL

(plein) de la jauge.

1. Utiliser une huile pour moteur à quatre temps SAE 30 de bonne qualité.

1. Pour faire le plein d'huile:

a) Déposer le bouchon du réservoir d'huile.(F1)
b) Remplir jusqu'à ce que le niveau FULL de la jauge soit atteint.(F2)

1. Remplacer l'huile après les 5 premières heures de fonctionnement et ensuite toutes les 25 heures d'utilisation.

1. Remplacer toujours l'huile lorsque le moteur est tiède - mais pas chaud - Ne jamais intervenir sur un moteur chaud.

Essence

1. Utiliser de l'essence sans plomb ordinaire fraîche.
2. NE JAMAIS UTILISER D'ESSENCE AU PLOMB

L'essence au plomb ferait fumer

l'échéappement et causerait des dégats irréparables aux moteurs équipés d'un pot catalytique.

1. Ne pas faire le plein lorsqu'le moteur est chaud.
2. Ne pas faire le plein tout en fumant.
3. Ne pas faire le plein lorsque le moteur tourne.
4. Pour éviter d'introduire des saletés dans le circuit de carburant, essuyer toute trace d'herbe ou de graisse du bouchon du

réservoir avant de le dévisser.(G1)

1. Il est recommendé de faire le plein avec un entonnoir muni d'un filtré.(G2)
2. Essuyer tout déversement accidentel avant de faire démarche le moteur.

Note: Eloigner la tondeuse de l'endet où le réservoir a ete rempli avant de demarrer.

DEMARRAGE - AMORÇAGE DU MOTEUR

Note: Avant de faire démarrer le moteur pour la première fois, faire le plein d'huile et d'essence comme indiqué ci-dessus dans la section Huile et Essence.

L'amorce n'est pas normalement requis pour faire redémarrer un moteur chaud. Mais il peut s'avérer nécessaire par temps frais.

Premier demarrage

1. Mettre la commande de gaz sur RAPIDE ' ' comme illustré dans la section Fonctionnement - Demarrage et Arrêt.
2. Appuyer fermement cinq fois sur la pompe d'amorçage.(H)
3. Suivre les instructions de la section Fonctionnement - Demarrage et Arrêt.
4. Si le moteur ne démarre pas au bout de trois tractions sur le cordon, appuyer trois fois sur la pompe d'amorçage et recommencer à l'étape n°3.

Demarrages ultérieurs

1. Mettre la commande de gaz sur RAPIDE ' ' et appuyer fermement trois fois sur la pompe d'amorçage avant de faire demarrer le moteur. (Si le moteur s'est arrêté à cause d'une panne d'essence, refaire le plein et appuyer trois fois sur la pompe d'amorçage).

FONCTIONNEMENT

Demarrage et Arrêt Royal 43

Demarrage

1. Connecter le fil de bougie.
2. Mettre la commande de gaz sur RAPIDE ' avant de demarrer.(J1)
3. Rapprocher l'arceau de sécurité (CPO) du guidon, pour libérer le frein moteur et la lame.(J2)
4. Tirer à fond la corde du lanceur vers soi, et renouveler l'opération si nécessaire.(J3)
5. Une fois que le moteur tourne, le laisser tourner 30 secondes avant de commencer l'utilisation.

Arret

1. Relacher l'arceau de sécurité CPO.(J2)

COMMANDE DES GAZ (Si montée)

1. La fig. J4 representa la position FAST (marche).
2. La fig. J5 representa la position SLOW (ralenti).

Demarrage et Arrét Royal 43S

Demarrage

1. Suivre les étapes 1-2 comme pour la Royal 43.
2. Rapprocher l'arceau de sécurité (CPO) du guidon, pour libérer le frein moteur et la lame.(J6)
3. Suivre les étapes 4 - 5 comme pour la Royal 43

Embrayage de la marche avant

1. La marche avant s'embraye et se débraye avec l'arceau de traction situé en haut du guidon(J7).
2. Si I'on relâche l'arceau de traction, la tondeuse s'arrête automatiquement.

Arret

1. Relacher l'arceau de traction.(J7)
2. Relacher l'arceau de sécurité CPO.(J6)

Demarrage et Arrêt Royal 43SE Demarrage

1. Suivre les étapes 1-3 comme pour la Royal 43S.
2. Tourner la clé et la maintainir jusqu'à ce que le moteur démarre.(J8) La clé returne à sa position initiale lorsqu'on la lâche.
3. Si le moteur ne démarpe pas lorsqu'on tourne la clé, il se peut que la batterie ait besoin d'être rechargée. (Voir en page 7)

Embrayage de la marche avant - Voir Royal 43S Arrêt - Voir Royal 43S

Comment tondre une pelouse

La tondeuse ne doit pas etre utilise sur un terrain dont la pente depasse 30^ . Il pourrait se produire des problemes avec la graissage du moteur.
1. Commencer par tandre le bord de la pelouse, puis tandre par bandes paralleles en sens alternés.
2. Tondre deux fois parSEMaine pendant la belle saison.Voitepelouse suffrira si plus d'un tiers de sa hauteur est coupé en une seule fois;de plus ceci peut entrainer un mauvais ramassage.

Note:

Ne pas dépasser les capacités de la tondeuse. Pour couper de l'herbe haute et épaissé, une première tente avec la hauteur de coupe régée sur la position la plus haute (voir Hauteur de Coupe) réduira la charge sur le moteur et evitera d'endommager la tondeuse.

Réglage de la hauteur de coupe

1. Retirez le levier de réglage de la hauteur de son emplacement et ramenez-le à la position chosesie.(K)

ENTRETIEN

IMPORTANT

Arreter le moteur, attendre que la lame s'arrête de tourner et débrancher le fil de bougie.

avant de dégager une obstruction;
- avant d'inspecter, de nettoyer ou d'entretenir la tondeuse

IMPORTANT

Ne jamais utiliser d'eau pour nettoyer la tondeuse.
Ne pas utiliser de produits chimiques, y compris
l'essence, ni de solvants, car certains risqueraient de détruire des pieces critiques en plastique.

Nettoyage

• Déconnecter la bougie.

• Mette la tondeuse sur le côte, avec l'échéappement vers le haut.

• Eliminer l'herbe accumulée sous le carter avec une Brosse.(L1 & L2)

• A l'aide d'unerosse douce, éliminer les brins d'herbe des entrées et sorties d'air du moteur (L3), autour du levier de réglage de la hauteur de coupe, autour des roues (L4) et du bac à herbe.
• Essuyer la surface de la tondeuse avec un chiffon sec.

Système de Coupe

Dépose de la lame

• Déconnecter la bougie.
• Mettre la tondeuse sur le côté, avec l'échéappement vers le haut.

1 A laide d'une clé, desserrer le boulon de lame en le fais jouraire.(M)

2 Déposer le boulon de lame, la lame et la rondelle.
3 Vérifier qu'il n'y a peu dommage et nettoyer si nécessaire.

Pose de la lame

1 Monter la lame avec les bords coupants diriges vers l'extérieur de la machine.
2 Remoner le boulon de lame au travers de la lame et de la rondelle.
3. Tenir fermement et serrer le boulon de lame avec une clé. Ne pas serrer trop fort.

IMPORTANT

Ne tenter aucune intervention de maintenance sur la tondeuse pendant que le moteur est chaud.

Toujours manipuler la lame avec soin - ses bords tranchants peuvent blesser. PORTER DES GANTS.
Changer la lame toutes les 50 heures d'utilisation ou au moins une fois tous les 2 ans,quel que soit son etat.
Si la lame est fissurée ou endommagée,la replacer par une lame neuve.

FRANÇAIS - 7

Comment recharger la batterie (43SE UNIQUEMENT)

1. Arreter la tondeuse.
2. Déconnecter la bougie.
3. Déposer le bouchon de la prise de raccordement du chargeur situé dans la partieasse du faisceau électrique.(N)

1. Raccorder la prise du chargeur à celle du faisceau.(N)
2. Connecter le chargeur à une prise secteur.
3. La recharge commence.
4. Laisser recharger 24 heures.
5. ÀpRES la recharge, déconnecter le chargeur de la prise secteur et de la prise faisceau.(N)
6. Remettez le bouchon sur la prise du faisceau.(N) 10. La tondeuse est maintainant prête a etre utilisée.

INFORMATIONS CONCERNANT

L'ENVIRONNEMENT

Les articles Electrolux Outdoor Products sont fabriqués conformément à un Systeme de Gestion de l'Environnement (ISO 14001) qui utilise, autant que possible, des composants fabriqués dans le respect de l'environnement, conformément aux procédures de l'entreprise, et ayant le potentiel d'être recyclés à la fin de leur vie utile.

L'emballage est recyclable et les composants en plastique sont identifiés (dans la mesure du possible) pour leur permettre d'être recyclées selon leur catégorie.
- Prendre l'environnement en considération lors de la mise au rebut du produit à la fin de sa vie utile.
- Si nécessaire, consulter les services municipaux pour toute information concernant la mise au rebut.

MISE AU REBUT DES BATTERIES

• Porter la batterie dans une Station Service agrée ou au dépôt de recyclage de votre localité.
• Ne PAS jeter les batteries avec les ordures menagères.
• Les batteries au plomb peuvent être dangereuses et doivent être mises au rebut uniquement dans un centre de recyclage agréé en conformité avec les règlements européens.
• NE PAS jeter la batterie dans l'eau.
• NE PAS incinérer.

MISE AU REBUT DES COMBUSTIBLES ET

LUBRIFIANTS

• Porter des vêtements de protection lors de toute manipulation des combustibles et lubrifiants.
• Eviter le contact avec la peau.
  Vider le carburant et les lubricifants avant le transport.
• Consultier les services municipaux pour toute information concernant le centre de recyclage et mise au rebut le plus proche.
• Ne PAS jeter les combustibles et lubrifiants avec les ordures menagères.
• Les déchets de combustibles et lubrifiants sont dangereux et doivent être mis au rebut uniquement dans un centre/agréé.
• NE PAS jitterer des déchets de combustibles et lubrifiants dans l'eau.
• NE PAS incinérer.

ENTRETIEN

Comment remplacer la batterie

1. La batterie est située sous un capot, derrière le moteur.
2. Arreter la tondeuse et déconnecter la bougie.
3. Déposer les vis du capot.
4. Déposer le capot pour avoir accès à la batterie.

IMPORTANT:

Les batteries de remplacement devront être recharges avant usage.

S'assurer que ni le chargeur ni la batterie ne sont exposés à l'humidité.

On peut remplacer le bloc de batterie en retardant la batterie de son boitier et en déconnectant le bloc de batterie des cables de batterie.

Conseils généraux sur la batterie rechargeable

1. Le temps de charge est de 24 heures.
2. En usage normal, la batterie est rechargeee automatiquement lorsque le moteur est en fonctionnement.
3. Pour la garder dans son état optimal, la batterie doit être rechargée au moins une fois tous les six mois.
4. Dépasser la périodicité de recharge de la batterie peut entrainer une réduction de la durée de vie de cette batterie.
5. Protege le cable électrique. Ne jamais transporter la batterie en la tenant unquivalent par le cable.
6. Si, après une longue durée d'utilisation, la batterie s'épuiserapidement après une charge complète de 24 heures, elle a sans doute besoin d'être replacée.
7. Ne pas tenter d'ouvrir le boitier de la batterie.
8. Nettoyer uniquement en essuyant avec un chiffon doux et sec.
9. Ne jamais utiliser de chiffon mouillé ni de liquides inflammables comme l'essence, le white spirit, les diluants, etc.
   10.Metre les viillées batteries au rebut en respectant les consignes de sécurité.

Le cable du frein moteur doit toujours être réglé pour arrêté le moteur dans les 3 seconds. PRUDENCE! Pour le réglage s'adresser à un concessionnaire/agree.

A la fin de la belle saison

1. Remplacer la lame, les boulons, les écrous et les vis si nécessaire.
2. Nettoyer la tondeuse à fond.
3. Demander au Centre Avres-Vente de nettoyer le filtré à air et d'effectuer toute intervention de maintenance ou de réparation nécessaire.
4. Vidanger l'huile et l'essence.

Remisage de la tondeuse

1. Ne pas remisser la tondeuse des la fin d'une tente.
2. Attende que le moteur refroidisse pour éviter tout risque d'incendie.
3. Nettoyer la tondeuse.
4. Remiser la tondeuse dans un local frais et sec ou elle sera à l'abri de tout dégât.

Nous vous recommendons vivement de faire réviser votre machine au moins tous les douze mois, plus souvent dans le cas d'un usage professionnel.

Programme de maintenance du moteur

Respecter les intervalles horaires ou de calendrier, si la tondeuse est peu utilisée. Effectuer ces opérations plus fréquement si la tondeuse est utilisée dans des conditions difficiles.

Cinq premières heures - Changer l'huile.

Toutes les 5 heures ou tous les jours - Vérifier le niveau d'huile. Nettoyer la protection pour les doits. Nettoyer aujourdour du silencieux d'échéancement.

Toutes les 25 heures ou chaque saison - Remplacer l'huile si la tondeuse est utilisée sous de fortes charges ou si la température ambiente est élevée. Nettoyer le filtre à air.

Toutes les 50 heures ou chaque saisson - Remplacer l'huile. Inspector le pare-étincelles si la tondeuse en est équipée.

Toutes les 100 heures ou chaque saison - Nettoyer le circuit de refroidissement * . Changer la bougie.

• Nettoyer plus souvent la tondeuse si elle est utilisé dans des conditions poussièresuses, lorsque des particules sont en suspension dans l'air ou après une longue utilisation dans de l'herbe haute et sèche.

Entretien du moteur et Garantie

Le moteur qui équipe la tondeuse est garanti par son fabricant. Pour obtenir toute information complémentaire, s'adresser à un agent de la marque comme indiqué ci-dessous.

Briggs and Stratton

Vous trouvezez l'adresse du concessionnaire Briggs et Stratton dans l'annuaire téléphonique des Pages Jaunes.

Recherche de pannes

Le moteur ne démarre pas

1. S'assurer que l'arceau de sécurité est en position de départ
2. Verifier que la commande de gaz est sur la position.
3. Vérifiez qu'il y a suffisamment de carburant dans le réservoir et que le trou de ventilation du bouchon est bien dégagé.
4. Retirer et secher la bougie.
5. L'essence peut être trop vite, la changer. Une fois l'essence Changee, il peut se passer un certain temps avant que I'essence neuve passse a travers le filtre.
6. Vérifier que le boulon de lame est serré. Un boulon desserré peut cause des difficultés au demarrage.
7. Si le moteur ne démarre toujours pas, déconneter immeditatement le fil de bougie.

8. CONTACTER LA STATION SERVICE AGREE. Le moteur ne tourne pas (modèle à démarrage électrique seulement)

9. S'assurer que l'arceau de sécurité est en position de départ

10. La batterie est a plat - faire demarrer la tondeuse à la main.
11. Si le moteur ne tourne toujours pas, déconneter immidiatement le fil de bougie.

4. CONTACTER LA STATION SERVICE AGREE. Manque de puissance et/ou surchauffe du mote

1. Verifier que la commande de gaz est sur la position.
2. Déconnecter le fil de bougie et laisser le moteur refroidir.
3. Enlever les brins d'herbe et les débris accumulés au bout du moteur et des admissions d'air, et sous le carter (y compris le canal d'éjection et le ventilateur).
4. Nettoyer le filtré à air (Demander à la station service agréée de nettoyer à fond le filtré à air).
5. L'essence peut être trop vite, la changer. Une fois l'essence Changee, il peut se passer un certain temps avant que I essence neuve passse a travers le filtre.
6. Si le moteur manque toujours de puissance, et/ou surchauffe, déconnecter immidiatement le fil de bougie.

7. CONTACTER LA STATION SERVICE AGREE. Vibrations excessives

1. Déconnecter le fil de bougie.
2. Vérifier que la lame est montée correctement. Voir en page 7.
3. Si la lame est usée ou abimée, la replacer par une neue.
4. Si les vibrations persistent, déconnecter immeditéaitement le fil de bougie.
5. CONTACTER LA STATION SERVICE AGREE.

VEILIGHEIDSVOORSCHRIFTEN

N^ de série.

Fecha de compra.

Lugar de compra
