MANUALE UTENTE ROYAL 43 HUSQVARNA

Leggere con attenzione il manuale d'uso e accertarsi di capirne il contentuto prima di usare il tosaerba.

Technical data	Tekniske data	Especifieaciones技术水平s
Technische Daten	Teknisää tietoja	Dados技术水平s
Données techniques	Tekniska data	Dati Tecnici
Technische gegevens	Tekniske speciifikationer

	ROYAL 43	ROYAL 43S	ROYAL 43SE
	Briggs & Stratton XTL45	Briggs & Stratton XTL45	Briggs & Stratton XTL45
1kg	35.5 Kg	37.5 Kg	40.5 Kg
	42 cm	42 cm	42 cm
	7 20 - 75 mm	7 20 - 75 mm	7 20 - 75 mm
	96dB	96dB	96dB
AA	Leq 8.9 m/s²	Leq 8.9 m/s²	Leq 8.9 m/s²

I IMPORTANTE! Leggete accuratamente le istruzioni d'uso prima di cominciare ad usare il rasaerba. Il produttore si riserva il diritto di effettuare modifiche al prodotto sulla preavviso.

Garanzia; reclami

Le questioni riguardanti la garanzia ed eventuali reclami vengono trattate al momento della vendita. Per ulteriori informazioni rivolgersi al proprio rivenditore o al fornitore.

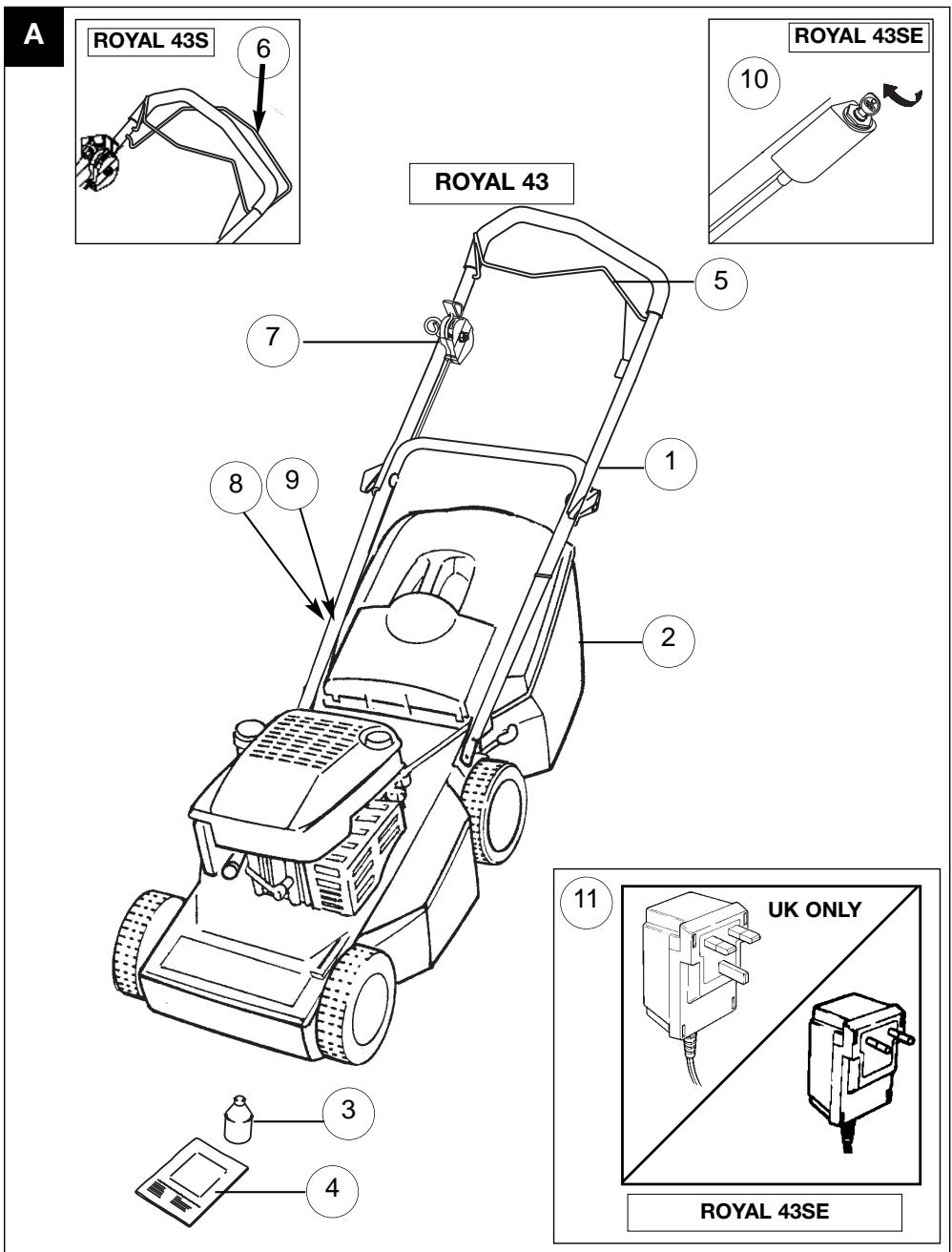

1. Impugnatura
2. Cesto raccoglierba
3. Flacone di olio
4. Manuale di istruzioni
5. Leva presenza operatore (OPC)
6. Leva Powerdrive (Royal 43S/SE)
7. Comando acceleratore (se in dotazione)
8. Etichetta con dati prodotto
9. Etichetta di pericolo
10. Avviamento a chiave (Royal 43SE)
11. Cavo caricabatteria (Royal 43SE)

(GB)	CARTON CONTENTS	(N)	KARTONGENS	(E)	CONTENIDO DE LA CAJA
			INNHOLD
(D)	KARTONINHALT	(SF)	PAKETIN SISÄLTÖ	(P)	LEGENDAS DOS
(F)	CONTENU DU CARTON	(S)	FÖRPACKNINGENS		DESENSHOS
(NL)	INHOUD		INNEHÄLL	(I)	CONTENUTO DEL CARTONE
		(DK)	KARTONINDHOLD

SAFETY PRECAUTIONS

Para qitar la cucilla

Se non viene usato in modo corretto, quello tosaerba può essere pericoloso! Questo tosaerba può causare lesions gravi all'opereatore e alle persone presenti; per quello motivo è importante rispetto gli avvisi di pericolo e le istruzioni di sicurezza per garantire che venga usato con un grado di sicurezza ed efficacia. Ricade sull'opereatore la responsabilità di osservare gli avvisi di pericolo e le istruzioni di sicurezza containute in quello manuale e applicate sul tosaerba. Non usare mai il tosaerbarawnice l'estoto raccoglierba o le protezioni fornite dal costruttore montati nella posizione corretta.

Spiegazione dei symboli sul vostro Husqvarna Royal 43, 43S e 43SE

Awertenze

Leggere attentamente le istruzioni per l'utilizzatore e controllare di aver capito a fondo il funzionamento di tutti i comandi.

Non sollevare mai il tosaerba dal terreno. Se il tosaerba viene inclinato o sollevato, è possible essere colpiti da pietre

Tenersi lontani da terzi. Non tosare l'erba se vi sono persone e in modo particolare bambini o animali, nella zona da tosare

Fare attenuation a non tagliarsi dita o mani. Non avvincare mani o piedi ad una lama rotante.

Scollegare la candela prima di eseguire operazioni di manutenzione, pulizia, regolazione o quando si deve lasciare il tosaerba incustoditoanche per un attimo.

La lama continua a ruotare anceshadoweverspento lamacmachina. Prima todoccarli,attendere sino ache tutti i componenti si sianoarrestaticompletamente.

In generale

1. Non lasciare che bambini o persona che non conoscono Queste istruzioni usino il tosaerba. La legislazione vigente potrebbe limitare l'ètà dell'operaore.
2. Usare il tosaerba solo nel modo e per gli utilizzi descritti in questo manuale.
3. Non azionare mai il tosaerba quando si è stanchi, ammalati o sostl'influsso di alcol, droge o medicine.
4. L'operaute o l'utilizzatore sono responsabili degli incidenti o dei rischi causati ad altre personne o ai loro beni.

Impiego sicuro del carburante AVVISO - La benzina è altamente inflammabile

• Conservare la benzina in un luogo fresco e in una tanica idonea. Le comuni taniche in plastica non sono adatte.
  Rifornire solo all'esterno e non fumare durante il rifornimento.
• Aggiungere benzina PRIMA di avviare il motore. Non togliere mai il tappo del serbatoio né aggiuengere benzina quando il motore è accesso o caldo.
• Se la benzinaiene versata,fuori dal serbatoio non tentare di avviare il motre ma allontanare invece il tosaerba alla zona del rifornimento ed evitare di creare scintille fino a quando i vapori di benzina non si siano dissipati.
  Rimontare saldamente i tappi dei serbatoi e delle taniche di benzina.
• Prima dell'avviamento, allontanare il tosaerba alla zona di rifornimento.

Procedure di sicurezza durante la ricarica della batteria (ROYAL 43SE)

1. Controllare regolarmente il cavo del caricabatteria per accertarsi che non sia danneggiato o che non si sua deteriorato a causa dell'eta.
2. Non usare il tosaerba se il cavo del caricabatteria non è in buono stato.
3. Non tentare di ricaricare altri prodotti con il caricabatterie di quello tosaerba.
4. Non tentare di usare esta batteria con altricaricabatterie.
5. La ricarica delve essere eseguita solo in un luogo sicuro dove non si possibile inciampare o calpestre né la batteria né il cavo.
6. Il luogo di ricarica deve essere ben ventilato.
7. Il caricabatterie si riscala durante la ricarica. Questo fatto è normale e indica che il caricabatterie funziona in modo correto.
8. Non coprige il caricabatterie durante la ricarica.
9. Controllare che né il caricabatterie né la batteria siano esposti all'umidità.
10. Evitare temperature molto alto o molto bajo.
11. Il caricabatterie non funziona sotto gli 0^ o altri i 40^ .
12. Non mettere in cortocircuito i morsetti della batteria.

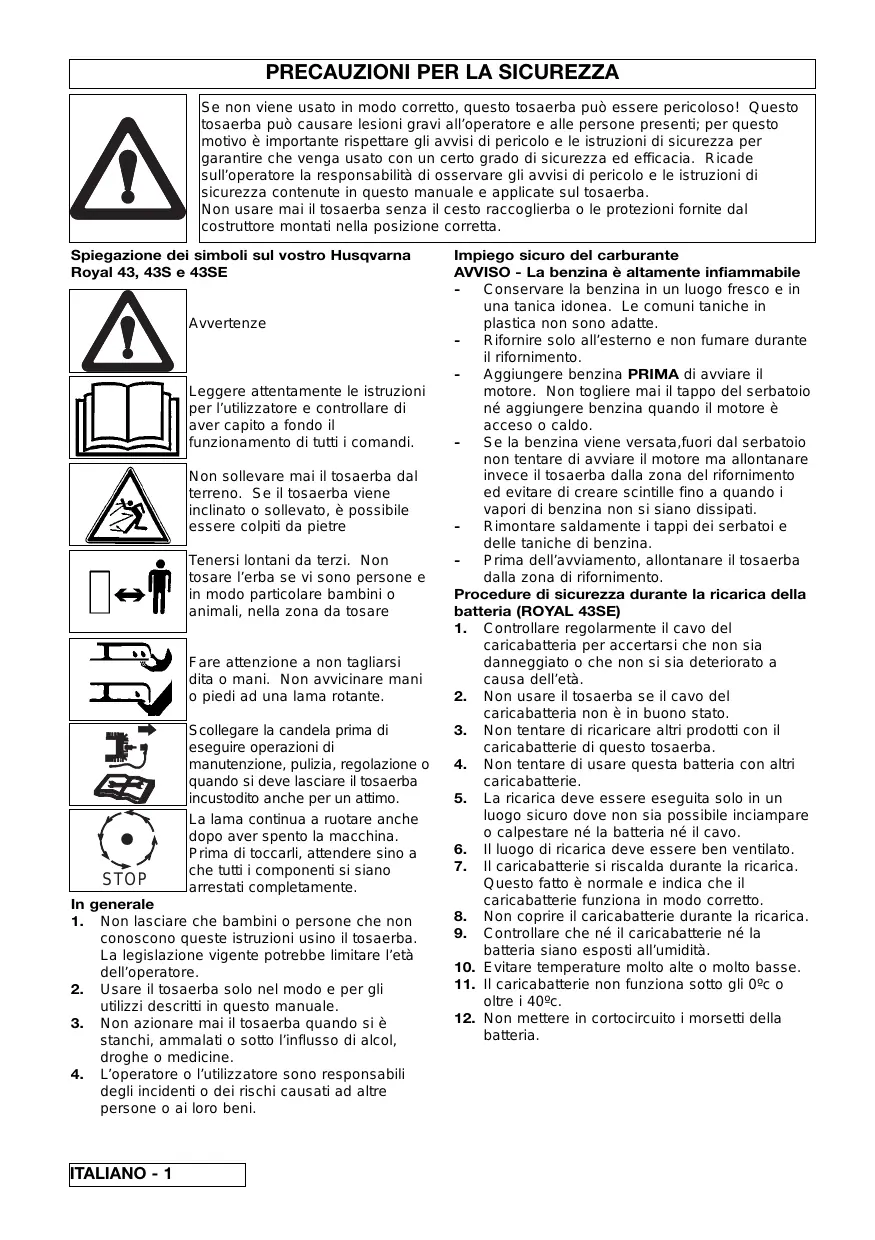

PRECAUZIONI PER LA SICUREZZA

Preparazione

1. Non tagliere I'erba a piedi nudi o con sandali aperti. Indossare sempre indumenti adatti, gianti e scarpe robuste.
2. Si raccomanda l'uso di protettori auricolari.
3. Accertarsi che sul tappeto erboso non vi siano rametti, sassi, ossa, fili di ferro o detriti che potrebbero essere lanciati alla lama.
4. Prima dell'impiego ispezionare sempre a vista per vedere che le lame, i bulloni delle lame e il gruppo di taglio non siano usurati o danneggiati. Sostituire sua le lame usurate o danneggiate sua la rispettoa bulloneria per mantenere bilanciato il tosaerba.
5. Far sostituire i silenziatori difettosi.

Impiego

1. Non azionare il tosaerba in spazi limitati dove i gas di scarico (monossido di carbonio) possono concentrarsi.
2. Usare il tosaerba solo di giorno o con una buona illuminazione notturna.
3. Se possible, evitare di usare il tosaerba quando l'erba è bagnata.
4. Prestare attenzione sull'erba bagnata, dato che è facile scivolare.
5. Sui pendii, prestare un'attenzione ancora maggiore e indossare calzature che non scivilino.
6. Sui pendii, tosare l'erba orizzontalmente e mai avanti e indietro lungo il pendio.
7. Prestare la massima attenzione quando si cambia direzione sui pendii.
8. La tosatura dell'erba lungo argini e pendii può' essere pericolosa. Non tosare l'erba lungo arginì o pendii rigidi
9. Non camminare all'indietro durante la tosatura dell'erba dato che è facile inciampare. Camminare, non corre.
10. Non tagliare mai l'erba tirando il tosaerba versuso se stessi.
11. Spagnere il motore prima di spingere il tosaerba su superfici non erbose e quando lo si trasporta avanti e indietro alla zona da tosare.
12. Non azionare mai il tosaerba con protezioni danneggiate o mancanti.
13. Non accelerare il motore e non modificare le tarature del regolatore. Una velocità eccessiva è pericolosa e accorrca la vita utile del tosaerba.
14. Prima dell'avviamento, disinnestare tutte le frizioni delle lame e di lavoro.(vedi pag. 6)
15. Avviare sempre il tosaerba con attenzione tenendo i piedi ben lontani dalle lame.
16. Non inclinare il tosaerba quando si avvia il motore.

17. Non avvincare le mani allo scivolo di scarico dell'erba quando il motore è acceso.

18. Non sollevare né trasportare un tosaerba con il motore acceso.

19. Il filo della candela potrebbe essere caldo - maneggiarlo con attenzione.
20. Non tentare interventi di manutenzione sul tosaerba quando il motore è caldo.

21. Spagnere il motore e attendere fino a quando la lama si è fermata:

22. prima di lasciare il tosaerba incustodito anche per un attimo;

23. Rilasciare il Comando presenza operatore per specnere il motore, attendere fino a quando la lama si è fermata, scollegare il cavo della candela e attendere fino a quando il motore si è raffreddato:

24. prima del rifornimento.

25. prima di eliminare un intasamento;
26. prima di controllare, pulire o lavorare sulla macchina;
    se si colpisce un oggetto. Non usare il tosaerba fino a quando non avete la certezza che il suo impiego è completamente sicuro;
27. se il tosaerba comincia a vibare in modo insolito. In questi casi controllario immediamente. Delle vibrazioni eccessive possono causare lesioni.
28. Abbassare la taratura dell'acceleratore durante l'arresto del motore e, se il motore è dotato di valvola di arresto, spegnere l'alimentazione di benzina alla fine della tosatura del prato.

Manutenzione e rimessaggio

1. Mantenere sempre dadi, bulloni e viti ben saldi per averre la certezza che il tosaerba sia sempre in ottite condizioni di lavoro.
2. Controllare frequentlymente il cesto o il sacco raccoglierba per vedere che non siano usurati o rovinati.
3. Per motivi di sicurezza, sostuire le parti usurate o danneggiate.
4. Usare solo la lama di ricambio con il rispettivo bullone, distanziale e girante di tipo specifico per questo prodotto.
5. Non tenere mai un tosaerba con il serbatoio piano di benzina all'interno di un edificio dove vi sua la possibilità che i fumi possano raggiungere fiamme vivie o scintille.
6. Lasciare raffreddare il motore prima di metterlo in un vano chiuso.
7. Per ridurre il pericolo di incendio, mantenere il motore, la marmitta, il vano portabatterie e la zona in cui si conserva il carburante, privi di erba, foglie o grasso in effesso.
8. Se il serbatoio del carburante delve essere scaricato, farlo all'aperto.
9. Prestare attenzione durante la registrazione della macchina ad evitare che le dita rimangano intrappolate tra le lame in movimento o le partiFFE della macchina.

B

Numero prodotto .

Modello

Numero di matricola. .

Data di acquisto.

Luogo di acquisto.

• Conservare come prova di acquisto

Il prodotto che avete acquistato è identificato da una esclusiva targhetta color argento e nero con i dati caratteristicci. Per averve a portata di mano le informazioni complete sul prodotto quando ci si rivolge ad uno dei centri autorizzati per ordinare ricambi o chiedere consigli oppure se è necessario contattare il reparto assistenza clienti, copiare, dello spazio provvisto, le informazioni illustrate in fig. B.

ISTRUZIONI DI MONTAGGIO

Impugnatura

Montaggio del manubrio inferiore del rasaerba

1. Togliete i pomelli.
2. Posizione il manubrio inferiore assicurandosi che le estremità siano bene in sede negli incavi ai lati del rasaerba.(C1)
3. Bloccate il manubrio inferiore con i pomelli e le rondelle. Assicuratevi che il guidacorda inferiore sia sulla destra guardando da diaetro.

Cavo di accensione

1. Scollegare il cavò della candela.
2. Tirare la leva presenza operatore (OPC) per disinnestare il freno sul motore. (D1 - Royal 43) (D2 - Royal 43S/SE)
3. Posizione are il filo nella rispectiva guidasull'impugnatura inferiore.(D3)
4. Posizione are il filo nella rispettiva guidasull'impugnatura superiore.(D4)

Prima di tirare il cavo di accensione bisogna disinnestare il freno tirando la leva OPC verso l'impugnatura

Montaggio del manubrio superiore a quello inferiore.

1. Montate la maniglia superiore.
2. Le viti sono mpntate dall'internom.(C2) Osservazione: disco tra dadi e maniglia.

Montaggio del deflettore del raccoglierba

• Non tagliate o dividete le tre parti del raccoglierba.

• Piegate i lati del deflettore verso l'interno.(E1)

• Allineate permi e sedi sul retro e ai lati del deflettore del raccoglierba e premete.

Assicuratevi che le clips abbiano fatto presa. Il deflettore montato delve risultare come in figura.(E2)

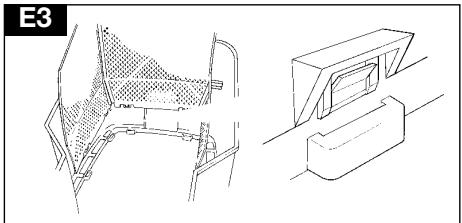

Montaggio del deflettore al bordo inferiore del raccoglierba

Posizionate i perni sul fondo del deflettore nelle sedi alla base del raccoglierba e premete gli angoli.(E3)

Montaggio del coperchio del raccoglierba

1. Attaccate il coperchio al bordo inferiore.(E4)
2. Prendete il coperchio, allineare le clips con le rispettive sedi e premete procedendo dal retro in avanti.(E5) Assicuratevi che tutte le clip del coperchio siano ben ferme nelle sedi.

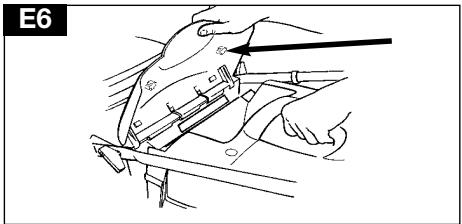

Montaggio del raccoglierba completo

1. Solvate lo sportello di sicurezza. Posizione il raccoglierba completo sulla soglia della scocca. Posizione i due prigionieri sullo sportello di sicurezza nei fori di posizionamento del coperchio del raccoglierba.
2. Per smontate procedere all'inverso.

Nota bene: Controllare che non vi siano fessure tra il deflettore di sicurezza e il cesto raccoglierba.

Se non si desidera raccogliere lo sfalcio, è possibile usare il tosaerba alla cesto raccoglierba. Controllare che il deflettore di sicurezza via completingmente chiuso.

Indicatore del livello dell'erba

• IMPORTANTE! L'indicatore di livello funzione solo se la macchina è in esercizio.Seguire le struzioni riportate nella sezione Impiego - Avviamento e arresto.

• Il rasaerba è dotato di indicatore di livello dell'erba raccolta che indica quando è il momento di vuotare il raccoglierba. Quando appare l'indicatore, iniziza la raccolta dell'erba.(E7)

• Quando l'indicatore comincía a scopere è il momento di svuotare il raccoglierba.(E8)
• Rilasciare la leva OPC e togliere il raccoglierba per svuotarlo.

Per vuotare il raccoglierba

1. Tenete il raccoglierba come illustrato in figura.
   L'erba eventually presente viene allontanata al momento di riavviare la macchina. Se I'indicatore di livello non si solleva, pulite manually il vano di scarico.
2. Assicuratevi che il piano di scarico sua pulito e libero da detriti.

NOTE SUL MOTORE

Ohio

1. Controllare periodicamente il livello dell'olio agli cinque ore di funzionamento.
2. Aggiungere olio come richiesto per mantener il livello fino al MASSIMO sull'astina di livello.
3. Usare olio SAE 30 di buona qualità per motori a quattro tempi.
4. Per rifornire con olio: a) Togliere il tappo di riformimento.(F1) b) Riempire fino al segno di massimo sull'astina di livello.(F2)
5. Sostituire l'olio après le prime cinque ore di funzionamento, e in seguito agli 25 ore di lavoro.
6. Cambiare sempre l'olio quando il motore è caldo, ma non ballente; non tentare mai di eseguire la manutenzione su di un

Benzina

1. Usare benzinaenza piombo di tipo normale.

2. NON USARE MAI BENZINA COL PIOMBO Se si usa la benzina col piombo si causera del fumo dallo scarico e si danneggeranno i motori muniti di convertitore catalitlico.

3. Non riempire il serbatoio quando il motore è caldo.

4. Non riempire il serbatoio se si sta fumando.
5. Non riempire il serbatoio quando il motore è acceso.
6. Per evitare di far penetrare delle impurità nell'impianto, pulire via erba e sporcizia dal tappo di rifornimento della benzina prima di svitarlo.(G1)
7. Si raccomanda di riempire il serbatoio usando un imbuto d
8. Ripulire dall'eventuale benzina versata, prima di avviare il motore.

Nota bene: Spostare il tosaerba lontano allazone di rifornimento prima di avviarlo.

AVVIAMENTO - PRIMER DEL MOTORE

Nota bene: Quando si avvia il motore per la prima volta, riempirlo con olio e benzina come descritto qui sopra nella sezione Olio e benzina.

L'impiego del primer non è di solito necessario quando si riaccende un motore caldo. Tuttavia se il clima è freddo, puo' essere necessario uso.

Avviamo del motore per la prima volta

1. Spostare l'acceleratore su FAST " (veloce) come indicate nella sezione Impiego - Avviamento e arresto.
2. Premere a fondo, 5 volte, la pompetta del primer (H).
3. Seguire le struzioni riportate nella sezione Impiego - Avviamento e arresto.
4. Se il motore non parte dopo aver tirato tre volte il cavo di avviamento, premere tre volte la pompetta del primo e ripetere il punto 3.

Successivo avviamo del motore

1. Spostare il dato acceleratore sulla posizione FAST "✔" e premere a fondo, tre volte, la pompetta del primo prima di avviare il motore. (Se il motore si era spento a causa della mancanza di benzina, rifornirlo e premere la pompetta del primo tre volte).

IMPIEGO

Avviamo e arresto Royal 43

Avviamento

1. Collegare il cavo della candela.
2. Spostare il dato acceleratore sulla posizione FAST " " prima dell'avviamento.(J1)
3. Tirare la leva presenza operatore (OPC) per disinnestare il freno sul motore e sulla lama. (J2)
4. Tirare completeness
   verso se stessi il cavo di accensione fino a quando si avverte una resistenza totale, lasciare andare lentamente l'impugnatura e quindi tirarla completeness
   verso se stessi.(J3)
5. Dopo aver avviato il motore, lasciarlo funzionare per 30 secondi prima di incominciare ad uso.

Arresto del tosaerba

1. Rilasciare la leva OPC. (J2)

COMANDO

ACCELERATORE (se in dotazione)

1. La Fig. J4 illustra la posizione FAST (marcia).
2. La Fig. J5 illustra la posizione SLOW (minimo).

Avviamento e arresto - Royal 43S

Avviamento

1. Seguire i puncti 1-2 del Royal 43.
2. Tirare la leva presenza operatore (OPC) per disinnestare il freno sul motore e sulla lama.(J6)
3. Seguire i puncti 4-5 del Royal 43.

Innesto della trazione

1. Il dato di avanzamento viene innestato e disinnestato per mezzo della leva Powerdrive situata sulla parte superiore dell'impugnatura.(J7)
   2 Quando la leva Powerdriveiene rilasciata, si interrompe automaticamente l'avanzamento.

Arresto del tosaerba

1. Rilasciare la leva Powerdrive.(J7)
2. Rilasciare la leva OPC.(J6)

Avviamento e arresto - Royal 43SE Avviamento

1. Seguire i punti 1-3 del Royal 43S
2. Ruotare la chiave e tenerla in questa posizione sino a quando il motore parte.(J8) La chiave ritorna sulla posizione originale quando viene rilasciate.
3. Se il motore non parte quando si gira la chiave, è possibile che la batteria debba essere ricaricata.(vedi pag. 7)

Innesto della trazione - Vedi Royal 43S

Arresto - Vedi Royal 43S

Taglio del prato

• Per evitare problemi di lubrificazione, la falcatrice non deve essere usata su terreno in pendenza di altre 30^ .
• Cominciare a tagliare dal bordo esterno del prato, tagliando l'erba a strisce in direzioni alterne.
• Tagliare l'erba due volte alla settimana nella stagione della crescita; il prato softe se l'erbaviene tagliata及其他 un terzo della lunghezza e un taglio piu' basso puo'anche compensettere la raccolta dell'erba.

Notabene:

Non sovraccaricare il tosaerba

Quando si tosa erba alta e spessa, eseguendo un primo taglio con il regolatore di altezza sulla posizione piu'alta, vedi Altezza di taglio, si riduce il sovraccarico del motore e si evita di danneggiare il tosaerba.

Regolazione dell'altezza di taglio

1. Spostate la leva di regolazione sulla posizione desiderata.(K).

MANUTENZIONE

IMPORTANT

Spagnere il motore, attendere fino a quando la lama si è fermata e scollegare il cavo della candela:

• prima di eliminare un'intasamento;
• prima di controllare, pulire o lavorare sulla macchina

IMPORTANTE

Non usate mai acqua per pulire il vostro tosaerba. Non pulite con prodotti chimici, inclusa la benzina o con solventi, che potrebbero distrugere le parti in plastica.

Pulizia

• Scollegare la candela.

• Rovesciare il tosaerba di lato con lo scarico verso l'alto.

• Togliere l'erba da molto la scocca con una spazzola.(L1 and L2)

• Usando una spazzola morbida, asporare lo sfalcio delle presi di aspirazione e scarico dell'aria sul motore (L3), della zona di regolazione dell'altezza di taglio, da attorno le ruote (L4) e dal cesto raccoglierba.

• Strofinare la superficie del tosaerba con un panno asciutto.

Sistema di taglio

Smontaggio della lama

• Scollegare la candela.

• Rovesciare il tosaerba di lato con lo scarico verso l'alto.

• Usare unaChiave per allentare il bullone della lama ruotandolo in sens

• Svitare il bullone della lama, la lama e la rondella distanziale

• Ispezionare se vi sono danni e pulire come richiesto.

Montaggio della lama

1. Montare la lama sul tosaerba con i bordi taglienti rivolti verso l'esterno.
2. Infilare nuovamente il bullone della lama attraverso la lama e la rondella distanziale.
3. Tenere saldamente il bullone e serrarlo a fondo con una chiave. Non serrareccessivamente.

IMPORTANT

Non tentare de eseguirle la manutenzione del tosaerba quando il motore è caldo.

Maneggiare sempre conattenzione la lama - i bordi taglienti potrebbero causarvi ferite. INDOSSARE GUANTI. Sostituire la lama in metallo dopo 50 ore di taglio o 2 anni, l'intervalto che si presenta per primo, indipendente delle condizioni della lama stessa. Se la lama è tagliata o danneggiata, sostiturla con una nuova.

ITALIANO - 7

Come caricare la batteria (solo 43SE)

1. Spagnere il tosaerba.
2. Scollegare la candela.
3. Togliere il coperchietto dal punto di carica alla base del cablaggio (N).
4. Collegare il filo del caricabatterie nella presa sul cablaggio della batteria.(N)
5. Collegare il caricabatterie ad una presa elettrica di tipo domestico.
6. Ha inizio la ricarica.
7. Ricaricare per 24 ore.
8. Dop la ricarica, scollegare il caricabatterie alla presa e dal punto di ricarica.(N)

9. Rimontare il coperchietto sul punto di ricarica.(N)

10. Il tosaerba è ora pronto all'uso.

INFORMAZIONI DI CARATTERE AMBIENTALE

I prodotti Electrolux Outdoor sono fabbricati in base alle norme ISO 14001 per la gestione e tutela dell'ambiente, utilizzato laddove disponibile prodotti non inquinanti, nel piano rispetto delle procedure e in considerazione della possibilità di risciclaggio del prodotto stesso al terminale della vita utile.

• Confezioni riciclabili e componenti in plastica etichettati dove possibile, per permefterne il riciclaggio per categoria.
• Tenere attentamente in considerazione la tutela dell'ambiente, al momento di dispersere il prodotto.
• Rivolgersi all'ente locale preposto per ottener informazioni utili allo smaltimento/riciclaggio.

SMALTIMENTO DELLA BATTERIA

• La batteria dovrebbe essere portata presso un Centro assistenza autorizzato o presso il Centro di ricolaggio di zona.
• NON dispersehere a bacteria usata con i rifutti domestici.
• Le batterie al piombo possono essere nocive e devono essere disperse presso Centri di ricericlaggio autorizzati in base ai regolamenti europei in vigore
• NON disperse de la batteria nell'acqua.
• NON bruciare

SMALTIMENTO DI COMBUSTIBILI E DI OLI LUBRIFICANTI

• Indossare indumenti protettivi quando si maneggiano combustibili e lubrificanti.
• Evitare il contatto con la pelle.
• Eliminare la benzina e l'olio motore prima di trasportare il prodotto.
  Rivolgersi all'ente locale per informazioni sul più vicino Centro di riciclaggio/Discarica.
• NON disperdere combustibili/oli usati unitamente ai rifiuti domestici
• I combustibili/oli usati sono nocivi, ma possono essere ricericlati e devono essere smaltiti presso i Centri autorizzati.
• NON disperse di carburanti/oli nell'acqua.
• NON bruciare

MANUTENZIONE

Sostituzione della batteria

1. La batteria è situata unto un coperchio dietro il motore.
2. Spagnere il tosaerba e scollegare la candela.
3. Svitare le viti dal coperchio.
4. Smontare il coperchio per raggiungere la batteria.

IMPORTANTE: Le batterie di ricambio devono essere ricaricate prima dell'impiego.

Controllare che ne il caricabatterie, né le batterie siano esposti all'umidità.

Il pacco batteria cui assere sostituito sganciandolo dall'alloggiamento e scollegandolo dai rispettivi cavi.

Consigli di carattere generale sulla batteria ricaricabile

1. Il tempo di ricarica è di 24 ore.
2. Durante l'impiogo normale la batteria si ricarica durante il funzionamento del motore.
3. Per mantenere la batteria in ottite condizioni, caricarra almeno una volta ogni sei mesi.
4. Se si supera甚么 periodo di ricarica, si potrebbe accoriare la durata della batteria.
5. Proteggere il cavo elettrico. Non trasportare mai il caricabatterie sollevandolo con il cavo.
6. Se a seguito di un periodo di impiego prolongato la batteria si scarica rapidamente dato un periodo di ricarica completinga di 24 ore, probabilmente è necessario sostituurla.
7. Non tentare di aprire l'involucro della batteria.
8. Pulire solo con un panno asciutto e morbido.
9. Non usare mai un panno umido o liquidi inflammabili tipo benzina, acqua rigura, diluenti, ecc.
10. Eliminare le vecchie batterie in modo sicuro.

Il filo del freno del motore delve sempre essere regolato in modo che il motore si fermi entro 3 secondi.

ATTENZIONE! Per la regolazione rivolgersi ad una stazione di servizio autorizzata.

Alla fine del periodo di utilizzo

1. Se necessario, sostituire lava, bulloni, dadi o viti.
2. Pulire a fondo il tosaerba.
3. Chiedere al Centro di assistenza autorizzato di zona di pulire a fondo il filtrlo dell'aria e di eseguire la manutenzione o le riparazioni necessarie.
4. Scaricare l'olio e la benzina dal motore.

Conservazione del tosaerba

1. Non mettere via il tosaerba immediamente dopo l'impiego.
2. Attendere fino a quando il motore si è raffreddato per evitare un potenziale rischio di incendio.
3. Pulire il tosaerba.
4. Riporlo in un luogo fresco e asciutto dove sua protetto da eventuali danni.

Raccomandiamo vivamente che il prodotto venga sottoposto a manutenzione per lo meno agli 12 anni, o più spesso in caso di utilizzo professione.

Programma di manutenzione del motore

Rispettare i vari intervalli indicati, seguito le istruzioni indicate per quello che si verifica per primo. Se il tosaerba viene fatto funzionare in condizioni avverse, è necessaria una manutenzione più freqente.

Prime 5 ore - Cambiare l'olio.

Ogni 5 ore o giornalmente - Controllare il livello dell'olio. Pulire la protezione dita e la zona intorno alla marmitta.

Ogni 25 ore od agli stagione - Cambiare l'olio se il tosaerba viene fatto funzionare con un carico pesante o a temperature ambiente elevate. Eseguire la manutenzione del filtro dellaria.

Ogni 50 ore odgni stagione - Cambiare l'olio. Ispezionate il parascrittile, se in dotazione.

Ogni 100 ore od agli stagione - Pulire l'impianti di raffreddamento. Sostituire la candela.

• Pulire più spesso in presenza di molta polvere, o quando vi sono o quando vi sono impurità nell'aria o dopo aver tagliato per parecchio tempo erba alla e secca.

Manutenzione del motore e garanzia il motore montato sul tosaerba è garantito dal fabbricante del motore. Per ottenere ulteriori informazioni, contattare il rivenditore di zona come descritto di seguito.

Briggs and Stratton

Potrete trovare l'officina di assistenza autorizzata Briggs and Stratton nelle "Pageine gialleTM".

Diagnosi guasti

Il motore non parte.

1. Controllare che la leva OPC si trovi nella posizione di avviamento.

2. Controllare che la leva di dato sua nella posizione " ".

3. Controllare che vi sia abbastanza benzina nel serbatoio e che lo sfiato del tappo di rifornimento non sua intasato.

4. Smontare e asciugare la candela.

5. La benzina potrebbe essere vecchia, sostituurla. Dopo averla sostuita, la benzina nuova potrebberichiedere un po' di tempo per filtrare.

6. Controllare che il bullone della lama sia ben saldo. Un bullone allentato potrebbe renderere dificoltoso l'aviamento.

7. Se il motore non parte ancora, scollegare immediamente il cavo della candela.

8. RIVOLGERSI AL CENTRO DI ASSISTENZA AUTORIZZATO DI ZONA.

Il motore non gira (solo Elettroavviamento)

1. Controllare che la leva OPC si trovi nella posizione di avviamento.

2. Batteria scarica - avviare il tosaerba manualmente.

3. Se il motore continua a non girare, scollegare il cavo della candela.

4. RIVOLGERSI AL CENTRO DI ASSISTENZA AUTORIZZATO DIZONA.

Il motore non rende e/o si surriscalda

1. Controllare che la leva di lavoro si trovi nella posizione "normale".

2. Scollegare il cavo della candela e lasciare che il motore si raffreddi.

3. Pulire via io sfalcio e i detriti dal motore, dai puniti da aspirazione dell'aria e alla parte inferiore della scopcca, compreso lo scivolo e il ventilatore.

4. Pulire il filtro dell'aria del motore (chiedere al Centro di assistenza autorizzato di zona di pulire a fondo il filtro dell'aria).

5. La benzina potrebbe essere vecchia, sostituurla. Dopo averla sostituita, la benzina nuova potrebbe richiedere un po' di tempo per filtrare.

6. Se il motore continua a non rendere e/o si surriscalda, scollegare immediatamente il cavo della candela.

7. RIVOLGERSI AL CENTRO DI ASSISTENZA AUTORIZZATO DI ZONA.

Vibrazioni eccessive

1. Scollegare il cavo della candela.
2. Controllare che la lama sia montata in modo corretto, vedi pag. 7.
3. Se la lama è danneggiata o usurata, sostiturla con una nuova.
4. Se le vibrazioni persistono, scollegare immediamente el cavo della candela.
5. RIVOLGERSI AL CENTRO DI ASSISTENZA AUTORIZZATO D I ZONA.
