BEDIENUNGSANLEITUNG ROYAL 43 HUSQVARNA

These Betriebsanleitung muß sorgfält durchgegeben werden. Stellen Sie safer, daß Sie deren Inhalt vor Verwendung des Rasenmahers verstehen.

WICHTIG! Lesen Sie die Gebrauchsanweisung genau durch, bevor Sie den Rasenmacher verwenden. Fullen Sie Öl in den Motor. Der Hersteller besteht sich das Recht vor, ohne vorherige Anzeige Fabrikationsänderungen durchzufahren, die dem neuesten Stand der Technik entsprechen.

Garantiab, wicklung Garantie- und
Beanstandungsfragen werden durch das
Verbraucherschutzgesetz und das Recht
derAllgemeinen Geschäftsbedingungen geregt.
Genauere Informationen erhalten Sie beim Husqvarna Service Center

1. Griffeinheit
2. Grasauffangbehälter
3. Öflasche
4. Bedienungsanweisung
5. Bedienerpräsenz-Kontrollvorrichtung
6. Motorantriebshebel (Royal 43S/SE)
7. Gashebel (falls installiert)
8. Produkttypenschild
9. Warnetakt
10. Schlüsselstart (Royal 43SE)
11. Kabel für Ladegerät (Royal 43SE)

F - TABLE DES MATIÈRES

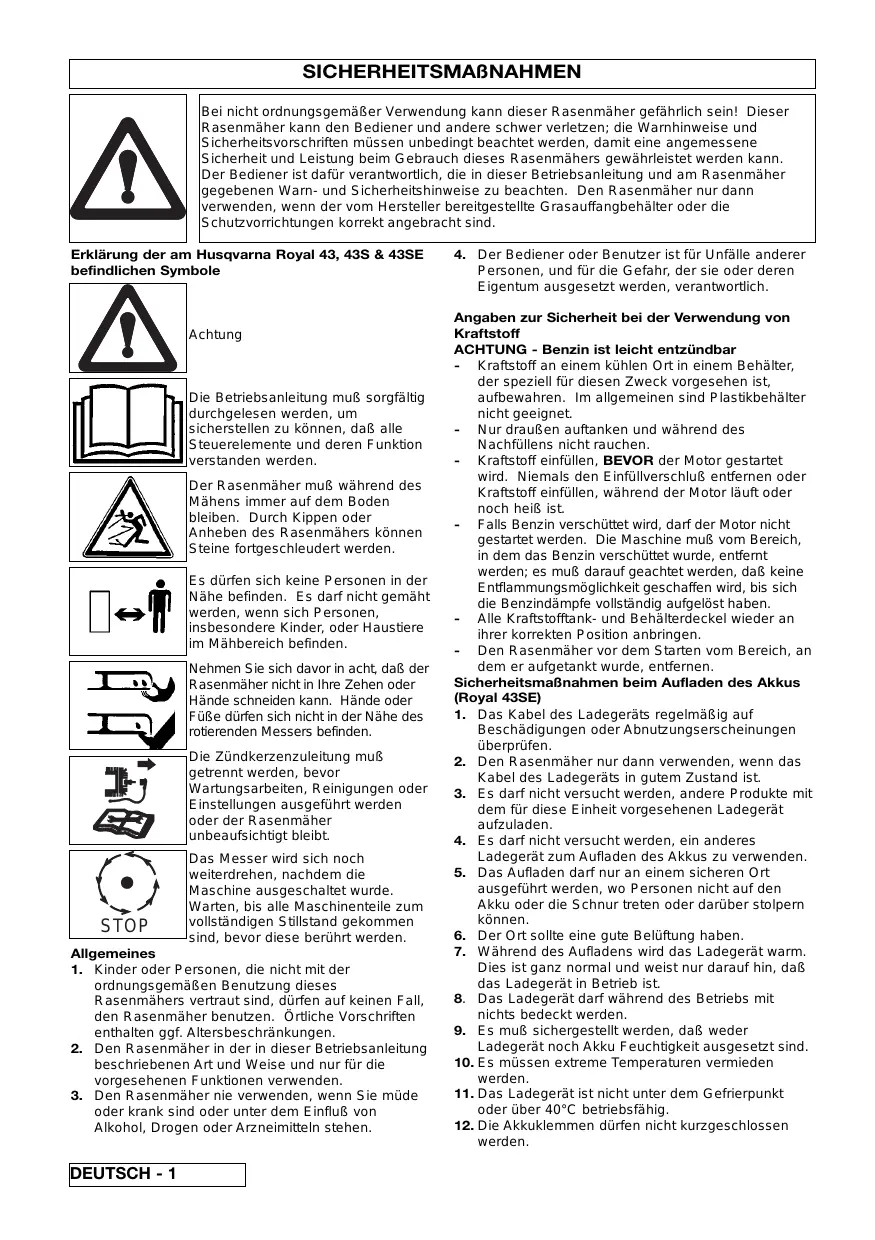

SICHERHEITSMAßNAHMENTS

Bei nicht ordnungsgemäßer Verwendung kann dieser Rasenmacher gefährlich sein! Diese Rasenmacher kann den Bediener und andere schwer verletzen; die Warnhinweise und Sicherheitsvorschriften müssen unbedingt beachtet werden, damit eine angemessene Sicherheit und Leistung beim Gebrauch desses Rasenmachers gewährleistet werden kann. Der Bediener ist damit verantwortlich, die in dieser Betriebsanleitung und am Rasenmacher gegebenen Warn- und Sicherheitshinweise zu beachten. Den Rasenmacher nur dann verwenden, wenn der vom Hersteller bereitgestellte Grasauffangbehälter oder die Schutzvorrichtungen korrekt angebracht sind.

Erklärung der am Husqvarna Royal 43, 43S & 43SE befindlichen Symbole

Achtung

Die Betriebsanleitung muß sorgfält durchgelesen werden, um sicherstellen zu können, daß alle Steuerelemente und deren Funktion verstanden werden.

Der Rasenmacher muß während des Mähens immer auf dem Boden bleiben. Durch Kippen oder Anheiten des Rasenmachers konnen Steine fortgeschleudert werden.

Es durren sich keine Personen in der Näre befinden. Esarf nicht gemaht werden, wenn sich Personen, insbesondere Kinder, oder Haustiere im Mahbereich befinden.

Nehmen Sie sich davor in acht, daß der Rasenmacher nicht in ihre Zehen oder Hände schneiden kann. Hände oder Fußüden sich nicht in der Höhe des rotierenden Messers befinden.

Die Zündkerzenzuleitung muß getrennt werden, bevör Wartungsarbeiten, Reinigungen oder Einstellungen ausgeführrt werden oder der Rasenmáher unbeaufsichtigt bleibt.

Das Messer wird sich noch\ weiterdrehen, nachdem die\ Maschine ausgeschaltet wurde.\ Warten, bis alle Maschineneteile zum\ vollständigen Stillstand gekommen\ sind, bevor diese berührt werden.

Allgemeines

1. Kinder oder Personen, die nicht mit der ordnungsgemäßen Benutzung dieseras Rasenmachers vertraut sind,durfen auf keine Fall, denRasenmacherbenutzen.Ortliche Vorschriften enthalten ggf.Altersbeschränkungen.
2. Den Rasenmahr in der in dieser Betriebsanleitung beschrieben Anr und Weise und nur für die vorgesehenen Funktionen verwenden.

3. Den Rasenmacher nie verwenden, wenn Sie mühde oder krank sind oder unter dem Einflüß von Alkohol, Drogen oder Arzneimitteln stehen.

4. Der Bediener oder Benutzer ist für Unfälle anderer Personen, und für die Gefahr, der sie oder deren Eigentum ausgesetzt werden, verantwortlich.

Angaben zur Sicherheit bei der Verwendung von Kraftstoff

ACHTUNG - Benzin ist leicht entzündbar

• Kraftstoff an einem kühlen Ort in einem Behälter, der speziell für diesen Zweck vorgesehen ist, aufbewahern. Im allgemeinen sind Plastikbehälter nicht geeignet.
• Nur draußen auftanken und während des Nachfullens nicht rauchen.
• Kraftstoff einfüllen, BEVOR der Motor gestartet wird. Niemals den Einfüllverschluss entfernen oder Kraftstoff einfüllen, während der Motor lauft oder noch heiigt.
• Falls Benzin verschüttt wird, damit der Motor nicht gestartet werden. Die Maschine muß vom Bereich, in dem das Benzin verschüttt wurde, entfern't werden; es muß darauf geachtet werden, daß keine Entflammungsmäßigkeit geschaffen wird, bis sich die Benzindämpfe vollständig aufgelöst haben.
• Alle Kraftstoffank- und Behalterdeckel wieder an ihrer korrekten Position anbringen.
• Den Rasenmäher vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfern.

Sicherheitsmaßnahmen beim Aufladen des Akkus (Royal 43SE)

1. Das Kabel des Ladegerats regelmäß auf Beschäftigungen oder Abnutzungsscheinungen überprüufen.
2. Den Rasenmahr nur dann verwenden, wenn das Kabel des Ladegerats in gutem Zustand ist.
3. Es dar nicht versucht werden, andere Produkte mit dem für diese Einheit vorgesehenen Ladegerät aufzuladen.
4. Es dar nicht versucht werden, ein anderes Ladegerät zum Aufladen des Akkus zu verwenden.
5. Das Aufladen sind nur an einem sicheren Ort ausgewührt werden, wo Personen nicht auf den Akku oder die Schnur treten oder darüber stolper konnen.
6. Der Ort sollte eine gute Belüftung haben.
7. Wahlend des Aufladens wird das Ladegerät warm. Dies ist ganz normal und weist nur daraufhin, daß das Ladegerät in Betrieb ist.
8. Das Ladegerat darf während des Betriebs mit nichts bedeckt werden.
9. Es muß sichergestellt werden, daß weder Ladegerät noch Akku Feuchtigkeit ausgesetzt sind.
10. Es mussen extreme Temperaturen vermieden werden.
11. Das Ladegerät ist nicht unter dem Gefrierpunkt oder über 40^ betriebsfähig.
12. Die Akkuklemmen)durfen nicht kurzgeschlossen werden.

SICHERHEITSMAßNAHMENTS

Vorbereitung

1. Nicht barfuö oder mit offenen Sandalen mühen. Immer geeignete Kleidung, Handschuhe und feste Schuhe tragen.
2. Es wird empfohlen, einen Ohrenschutz zu tragen.
3. Sicherstellen, daß keine Stecken, Steine, Knochen, Draht oder Schutt auf dem Rasen liegen; sie konnten durch das Messer fortgeschleudert werden.
4. Vor der Benutzung des Rasenmachers muß immer eine Sichteprüfung ausgeführten werden, um sicherstellen zu konnen, daß die Messer, Messerbefestigungsschrauben und das Schneidwerk nicht abgenutzt oder beschädigt sind. Abgenutzte oder beschädigte Messer müssen zusammen mit ihren Befestigungen als ganze Sätze ausgewechselten werden, um das Gleichgewicht beizubehalten.
5. Fehlerhafte Schalldämpfer auswechseln halten.

Verwendung

1. Den Motor nicht in einem geschlossen Bereich laufen setzen, wo sich Abgase (Kohlenmonoxid) ansammeln können.
2. Den Rasenmäher nur bei Tageslicht oder gutter künstlicher Beleuchting verwenden.
3. Rasenmahr sollenen, wenn möglich, nicht in nassem Gras verwendet werden.
4. In nassem Gras ist Vorsicht geboten, da Sie leicht ihren Halt verlieren können.
5. An Hangen muß sichergestellt werden, daß Sie einen sicheren Halt haben und rutschfeste Schuhe trabgen.
6. Hänge nie von oben nach unter, sondern immerquer zum Hang mahren.
7. Seien Sie besonders vorsichtig, wenn Sie die Richtung am Hangändern.
8. Das Mahen an Bänken und Hängen kann gefährlich sein. Nicht an Bänken oder steilen Hangen mahen.
9. Beim Mahren nicht Rückwartsgehen, die Sie stolper können. Beim Mahren nur gehen, niemals laufen.
10. Beim Mähen den Rasenmähner nie in ihre Richtung ziehen.
11. Den Motor ausschalten, bevor er über andere Oberflächen als Gras geschoben oder zu und vom zu mahenden Bereich transportiert wird.
12. Den Rasenmahr niemals mit beschädigten oder nicht angebrachten Schutzvorrichtungen verwenden.
13. Den Motor nicht überdrehen oder die Reglereinstellungenändern. Eine übermäßige Geschwindigkeit ist gefährlich und reduziert die Benutzungsdauer des Rasenmahers.
14. Vor dem Starten alle Messer- und Antriebskupplungen ausrücken. (siehe Seite 6).
15. Den Rasenmacher immer vorsichtig starten und darauf sicherechten, daß sich ihre Füße welt weg von den Messern befinden.
16. Den Rasenmahr beim Starten des Motors nicht kippen.

17. Wahrend der Motor lauft, dürfen sich ihre Hände niemals in der Höhe der Grasauslauföffnung befinden.

18. Einen Rasenmacher nimials anheben oder tragen, wenn der Motor noch lauft.

19. Die Zündkerzenzuleitung kann海口 sein - deshalb ist beim Umgang damit VorsichtGBToten.
20. Es dürfen keine Wartungsarbeiten an Ihr Ramenmaher ausgeführten werden, solange der Motor noch heiß ist.
21. Den Motor ausschalten und warten, bis das Messer zum vollständigen Stillstand gekommen ist:
22. bevör der Rasenmáher unbeaufsichtigt bleibt.
23. Den Motorbremsbügel zum Stoppen des Motors loslassen. Warten, bis das Messer zum vollständigen Stillstand gekommen ist, die Zündkerzenleitung trennen und warten, bis der Motor abgekühlt ist:
24. bevor Benzin nachgefüllt wird;
25. bevor eine Blockierung entfernt wird;
26. bevor der Rasenmacher überprüft oder gereignigt wird oder Arbeiten daran ausgeführten werden;
27. wenn Sie einen Gegenstand treffen. Der Rasenmacherarf erst dann wieder verwendet werden, wenn absolut sichergestellt wurde, daß sich der gesamte Rasenmacher in einem sicheren Betriebszustand befindet;
28. wenn der Rasenmacher anfängt, ungewöhnlich stark zu vibrieren. In diesen Falle muß er sofort überprüft werden. Ein übermaßiges Vibrieren kann Verletzungen verursachen.
29. Wahlend der Motor abgestellt ist, die Gashebeleinstellung reduzieren, und falls der Motor mit einem Abspperrventil versehen ist, die Kraftstoffzufahr nach dem Mühen abschalten.

Wartung und Lagerung

1. Alle Muttern, Bolzen und Schrauben müssen fest angezogen sein, damit ein sicherer Betriebszustand des Rasenmaers gewährleistet ist.
2. Die Grasauffangvorrichtung früig auf Verschleib und schlechten Zustand überprüften.
3. Abgenutzte oder beschädigte Teile müssen für einen sicheren Zustand ausgewechslet werden.
4. Nur für diesen Produkt spezifizierte Messer, Messerbefestigungsschrauben, Distanzscheiben und Gebläserad beim Auswechseln verwenden.
5. Den Rasenmacher niemals mit Kraftstoff im Tank in einem Gebäude abstellen, wo Dämpfe eine offene Flamme oder einen Funken erreichen können.
6. Der Motor muß zuerst abgekühlt sein, bevör der Rasenmäher in einen geschlossenen Bereich gestellt wird.
7. Um die Brandgefahr zu reduzieren, mussen Motor, Schalldampfer, Gehäuse und Kraftstoffaufbewährungsbereich frei von Gras, Blättern oder übermöig viel Schmierfett gehalten werden.
8. Falls der Kraftstoffank entleert werden muß, sollte dies draußen geschehen.
9. Bei der Einstellung des Rasenmabers darauf achten, daß Sie ihre Finger nicht zwischen den beweglichen Messern und feststehenden Teilen der Maschine einklommen.

Gemäß den Vorschriften zur Lärmmerhütung dürfen Rasenmacher werktags nicht von 13.00 Uhr bis 15.00 Uhr und von 19.00 Uhr bis 7.00 Uhr und auch nicht an Sonn- und Feiertagen verwendet werden.itte beachten Sie außerdem möglichNZuszliche ortliche Vorschriften.

B

Produknummer

Modellnummer

Seriennummer

Kaufdatum

Kaufort

Bewahren Sieitte einen Kaufnachweis auf

Ihr Produkt ist durch ein silberfarbiges und Schwarzes Produkttypenschild gekennzeichnet. Damit sichergestellt werden kann, daß Sie über alle Produktangaben verfügen, wenn Sie Ersatzeile bestehen wollen, Rat von einer unserer zugelassenen Kundendienstationen benötgelen oder sich mit unserer Kundendienstabeilung in Verbindung setzen, sollen den Sie im zur Verfügung stehenden Platz Notizen der in Abbildung B gezeugten Angaben machen.

MONTAGEANWEISUNGEN

Griffinheit

Montage des unteren Holms

1. Flugelschrauben entfernen.

2. Den unteren Holm so montieren, daß die geformten Enden richtig in die entsprechenden Vertiefungen auf beiden Seiten des Rasenmahers eingepaßt werden.(C1)

1. Den Holm mit den beigefugten Kunststoffunterlegscheiben und Flügelschrauben befestigen. Die untere Bowdenzugführung soll sich, von hinter gesehen, auf der rechten Seite befinden.

Montage des oberen Holms am unteren Holm

1. Montieren Sie den oberen Handgriff.
2. Die Schrauben sind von der Innenseite zu montieren.(C2) Denken Sie an die Un zwischen Flügelmutter

Zugstarter

1. Die Zündkerzenzuleitung trennen.
2. Die Bedienerprüsen-Kontrollvorrichtung (OPC)ziehen,um die Bremse am Motor zu offen. (D1-Royal 43) (D2-Royal 43S/SE)

1. Die Schnur an der Zugschnurführung am unteren Griff festmachen.(D3)

1. Die Schnur an der Zugschnurführung am oberen Griff festmachen.(D4)

Die Bremse muß durch Ziehen des OPC-Bügels zum Griff gelöst werden, bevör die Schnur herausgezogen wird.

Montage des Grasfangkorbs

Montage des Rahmens

Die drei Teile des Rahmens nicht auseinandernehmen.

1. Die Seiten des Rahmens nachinnen falten.(E1)
2. Die passenden Stäbe und Schlitze aneinanderlegen und fest zusammenpressen. Sicherstellen, daß die Schnappverschlüsse richtig geschlossen sind.(E2) Der zusammengesetzte Rahmen sollen wie auf der Abbildung dargestellt aussehen.

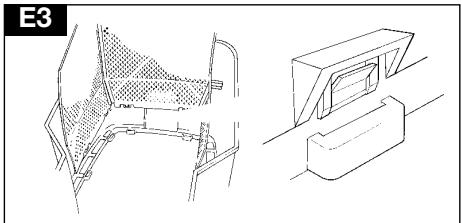

Montage des Rahmens am Korbunterteil

Die Stäbe unter am Rahmen in die Schlitze am Korbunterteil einsetzen und festrücken.(E3)

1. Den Deckel auf das Korbunteril aufsetzen.(E4)
2. Clips und Schlatze ausrichten. Die zwei Häften zusammen schreiben, bzw. hinten am Korb anfangen und nach vorne arbeiten.(E5) Sicherstellen, daß alle Clips fest geschlossen sind.

Montage des fertig zusammengebauten

Grasfangkorbs an den Rasenmacher

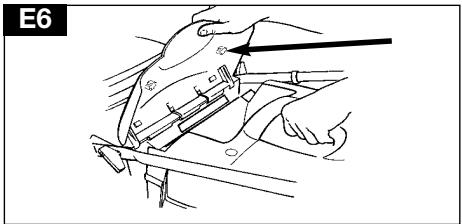

1. Sicherheitsklappe anheben. Die Osen des fertig zusammengebauten Grasfangkorbs an den Schlitzen oben im Schneidaggregat anbringen. Die Schraubbolzen an der Sicherheitsklappe in die LÖcher des Korbdeckels einpassen. Die Demontage erfolgt in umgekehrter Reihenfolge.(E6)
2. Grasfangkorbes nicht auseinanderklaffen.

Hinweis: Es muß sichergestellt werden, daß kein Zwischenraum zwischen Schutzklappe und Grasauffangvorrichtung vorhenden ist.

Wenn kein Grasauffang erforderlich ist, kann der Rasenmacher ohne Grasauffangvorrichtung verwendet werden. Dabei muß sichergestellt werden, daß die Schutzklappe vollständig geschlossen ist.

Grasfanganzeige

• Wichtig! Die Grasfanganzeige arbeitet nur bei laufendem Motor. Die Anweisungen im Abschnitt Verwendung - Starten und Stopen beachten.
• Der Rasenmáher ist mit einer Grasfanganzeige ausgestattet, die aneigt, wenn der Korb geleert werden muß. Wenn die Anzeige sightbar ist, wird Gras aufgesammelt.(E7)
• Wenn die Anzeige zu fallen beginnt, sollte der Korb geleert werden.(E8)
• Dann den OPC Sicherheitshebel loslassen und den Grasfangkorb leeren.

Entleeren des Grasfangkorbs

1. Den Grasfangkorb wie auf der Abbildung gezeigt halten.(E9)
2. Beim Wiederanlassen des Motors wird loses Gras automatisch aus der Auswurföffnung geblasen. Wenn die Anzeige nicht in die Ausgangsstellung zusückgeht, ist der Auswurf manuell zu saubern.
3. Sicherstellen, daß das Auswurfrohr sauber und frei ist.

ANGABEN ZUM MOTOR

01

1. Den Ölstand regelmäßig nach jeweils 5 Betriebsstunden überprüfen.
2. Je nach Erfordernis Öl hinzufügen, um den Ölstand auf der VOLL-Markierung am

Pegelstab zu halten.

1. Ein hochwertiges SAE 30 Viertaktöl verwenden.
2. Wenn Öl nachgeführlt werden muß:

a) Den
Oleinfullverschluß entfern. (F1)
b) Öl bis zur VOLL-Markierung am

Pegelstab einfüllen.(F2)

1. Das Öl nach den ersten fünf Betriebsstunden und danach nach jeweils 25 Betriebsstunden wechseln.
2. Das Öl immer dann wechseln, wenn der Motor noch warm -\ jedoch nicht zu heiß - ist. Es * ^d rufen niemals Wartungsarbeiten bei * ^h esem Motor ausgeführt werden.

Benzin

1. Frisches bleifreies Normalbenzin verwenden.
2. NIEMALS VERBLEITES BENZIN VERWENDEN Bei Verwendung von verbleitem Benzin wird der Auspuff rauchen; außerdem wurde dies zu einer irreparablen Beschädigung von

Motoren, die mit einem Katalysator versehen sind, führen.

1. Den Kraftstoffank nicht fällen, wenn der Motor heiß ist.
2. Wahrend des Auffullens des Tanksarf nicht geraucht werden.
3. Den Kraftstoffank nicht füssen, während der Motor lauft.
4. Damit kein Schmutz in das Kraftstoffsystem gelangen kann, muß Gras und Schmutz vom Benzineinfülverschluß entfernt werden, bevör dieser aufgeschraubt wird.(G1)
5. Es wird empfohlen, den Tank über einen Trichter mit Filter zu fullen.(G2)
6. Vor dem Starten des Motors muß verschüttetes Benzin entfernt werden.

Hinweis: Der Rasenmacher muß vor dem Starten vom Bereich, an dem er aufgetankt wurde, entfernt werden.

STARTEN IHRES RASENMÄHERS - FLUTEN DES MOTORS

Hinweis: Wenn der Motor zum ersten Mal gestarten wird, muß Öl und Benzin gemäß den im Abschnitt Öl und Benzin gegebenen Anweisungen eingefüllt werden.

Ein vorpumpen ist gewöhnlich nicht erforderlich, wenn ein warmer Motor erneut gestartet wird. Bei kaltem Wetter muß das pumpen jedoch ggf. wiederholt werden.

Erstmaliges Starten des Motors

1. Den Gashebel auf SCHNELL gemäß den Anweisungen im Abschnitt Verwendung - Starten und Stopen einstehen.
2. Den Fluter (H) fünfmal fest drucken.
3. Die Anweisungen im Abschnitt Verwendung -Starten und Stoppen beachten.
4. Falls der Motor nach dreimalgem Ziehen des Zugstarten noch muß der Fluter dreim 3 wiederholt werden.

Wiederholtes Starten des Motors

1. Den Gashebel auf SCHNELL ' einstellen und den Fluter dreimal fest drucken, bevordr Motor gestartet wird. (Falls der Motor stoppte, da das Benzin ausging, muß der Tank nachgefüllt und der Fluter dreimal gedrückt werden.)

VERWENDUNG

Starten und Stoppen, Royal

43

Starten Ihres Rasenmachers

1. Die Zündkerzen-zuleitung anschließen.
2. Den Gashebel vor dem Starten auf SCHNELL

einstellen.(J1)

1. Die Bedienerprüzensch-Kontrollvorrichtung (OPC) ziehen, um die Bremse am Motor und Messer zu losen.(J2)
2. Den Zugstarter so welt herausziehen, bis Sie den vollen Widerstand spuren. Die Zugschnur wieder langsam aufwickeln setzen und dann den Zugstarter soweit wie möglich hersausziehen.(J3)
3. Nachdem der Motor startete, muß dieser 30 Sekunden lang laufen, bevor mit dem Mühen begonnen wird.

Stoppen Ihres

Rasenmachers

1. Den OPC-Bügel loslassen.(J2)

GASHEBEL (falls installiert)

1. Abb. J4 zeit die SCHNELL-(Lauf)-Stellung.
2. Abb. J5 zeit die LANGSAM-(Leerlauf)-Stellung.

Starten und Stoppen, Royal

43S

Starten Ihres Rasenmachers

1. Schritte 1 - 2 für den Royal 43 befindugen.
2. Die Bedienerprüsz-Kontrollvorrichtung (OPC) ziehen, um die Bremse am Motor und Messer zu losen.(J6)
3. Schritte 4 - 5 für den Royal 43 befolgen.

Einschalten des Antriebs

1. Der Vorwartsantrieb wird mit dem Motorantriebshebel oben am Griff ein- und ausgeschaltet.(J7)
2. Durch Loslassen des Motorantriebsbügels wird der Vorwartsan-trieb automatisch gestopt.

Stoppen Ihres

Rasenmachers

1. Den Motorantrie-bsbügel loslassen.(J7)
2. Den OPC-Bügel loslassen.(J6)

Starten und Stoppen, Royal 43SE

Starten Ihres Rasenmachers

1. Schritte 1-3 für den Royal 43S befolgen.
2. Den Schlüssel drehen und solange halten, bis der Motor startet (J8). Der Schlüssel wird auf seine ursprüngliche Position zurückkehren, wenn er losgelassen wird.
3. Wenn der Motor bei Drehen des Schlüssels nicht startet, muß wahrrscheinlich Ihr Akku aufgeladen werden.

Einschalten des Antriebs - Siehe Royal 43S

Stoppen Ihres Rasenmachers - Siehe Royal 43S

Mähen

• Der Rasenmacher solte nicht in einem Gliende benutzt werden, das eine Neigung von mehr als 30 Grad besitzt. In solchen Fälle konnen Schmierungsprobleme am Motor auftreten.
• Am Rasenrand mit dem Mähen beginnen und den Rasen in Streifen mit abwechselnderichtigung mühen
• Den Rasen während der Vegetationszeit zweimal pro Wochemahen. Ihr Rasen wird Schaden erleiden, wenn mehr als ein Drittel seiner Halmlänge auf einem geschritten wird. Überdies kann dies zu einem schlechten Aufsammeln des Schnittguts führen.

Hinweis:

Ihr Rasenmacher darf nicht überlastet werden.

Beim Mähen von langem Gras solte das erste Mal die höchste Schnitthöneinstellung verwendet werden (siehe Schnitthöfe), um die Belastung des Motors zu reduzieren und eine Beschädigung des

Rasenmachersverhindern zu konnen.

Einstellung der Schnitthöhe

1. Den Hoheneinstellhebel von den Stellschlizen wegziehen und in die gewünschte Position bringen.(K)

WARTUNG

WICHTIG

Den Motor ausschalten, warten, bis das Messer zum vollständigen Stillstand gekommen ist und die Zündkerzenzuleitung trennen:

• bevor eine Blockierung entfernt wird;
• bevor der Rasenmacher überprüft oder gereinigt wird oder Arbeiten daran ausgeführt werden

WICTIG

Es darf nie Wasser zum Säubern Ihres Rasenmachers verwendet werden. Es)duren auch keine Chemikalien, einschließlich Benzin oder Lösungsmittel verwendet werden -eine davon konnen wichtige Kunststoffteile beschädigten.

Reinigung

Die Zündkerzen-zuleitung trennen.
Den Rasenmacher auf die Seite drehen; der Auspuff muß sich damit ganz bereits befinden.
1. Gras unter der Haube mit einer Bürste entfemen.(L1 & L2)
2. Mit einer weichen Bürste das Schnittgut von den Motorlufteinalssen, dem Auspuff (L3), dem Schnitthöheneinstellungen-bereich, dem Bereich um die Räder (L4) und vom Grasauffangbehälter entfern.
3. Mit einem trockenen Tuch über die Oberfläche Ihres Rasenmachers wischen.

Schneidwerk

Messer ausbauen

Die Zündkerzen-zuleitung trennen.
Den Rasenmacher auf die Seite drehen; der Auspuff muß sich damit gaz nach oben befinden.

1. Mit einem Schraubenschluss die Messer

befestigungsschraube gegen den Uhrzeigersinn drehen und somit lockern.(M)

1. Die Messerbefestigungsgeschraube, das Messer und die Distanzschiben entfern
2. Die Teile auf Beschädigung-en überprüfen und je nach Erfordernis reinigen.

Messer einbauen

1. Das Messer an der Maschine anbringen. Die scharfen Kanten müssen darauf von der Maschine weg zeigen.
2. Die Messer-befestigungsschaube wieder durch das Messer und die Distanzschreiben bringen.
3. Gut festhalten und die Messe-rbefestigungsschraube mit einem Schraubenschlüssel fest anziehen. Die Schraube damit nicht zu fest angezogen werden.

WICHTIG Es durren keine Wartungsarbeiten an Ihr rem

Rasenmacher ausgefuhrt werden, solange der Motor noch warm ist.

Aufladen des Akkus (NUR 43SE)

1. Den Rasenmacher stoppen.
2. Die Zündkerzenzuleitung trennen.
3. Die Kappe vom Ladepunkt unter am Kabelbaum

entferen (N).

1. Die Ladegeratzuleitung in den Anschluß am Akkukabelbaum stecken.(N)
2. Das Ladegerat an eine Steckdose anschließen.
3. Der Akku wird nun aufgeladen.
4. Den Akku 24 Stunden lang aufladen.
5. Nach dem Aufladen muß der Ladegerätstecker aus der Steckdose gezogen und vom Ladepunkt getrennt werden.(N)
6. Die Kappe wieder am Ladepunkt anbringen.(N)
7. Die Einheit kann nun verwendet werden.

UMWELTINFORMATION

Electrolux Outdoor Products stellt Produkte unter einem Umweltmanagementsystem (ISO 14001) her. Hierbei werden Fertigungsverfahren angewandt, welche es ermögen, Teile auf eine umwelterfrechtliche Weise (soweit dies durchfrühbar ist) und unter der Berücksichtigung der Wiederverwertung am Ende ihrer Benutzungsdaear, herzustellen.

• Die Verpackung kann wiederverwertet werden. Kunststoffeile wurden (wo durchfuhbar) für eine nach Kategorien geordnete Wiederverwertung gekennzeichnet.
• Beim Entsorgen von nicht mehr zu gebrauchenden Produkten muß die Umwelt berücksichtigter werden.
• Falls erforderlich, setzen Sie sich bitte mit ihrer ortlichen Behörde in Verbindung. Diese kann Ohnen Einzelheiten zur Entsorgung mittleilen.

BATTERIENENTSORGUNG

Die Batterie muß zu einer zugelassenen Kundendienstation oder ihrer örtlichen Recyclingstation gebracht werden.
- Nicht mehr verwendbare Batterien * dürfen NICT mit dem Hausmüll entsorgt werden.
- Blei-/Säurebatterien konnen umweltschädigend sein und müssen deshalb über eine zugelassene Recyclingstation gemäß europäischer Vorschriften entsorgt werden.
Die BatteriearfNicht inGewassern entsorgt werden.
- Nicht vebrennen.

KRAFTSTOFF- UNDSCHMIERÖLENTSORGUNG

• Beim Umgang mit Kraftstoffen und Schmiermitteln muß Schutzkleidung getragen werden.
• Hautkontakt vermeiden.
• Benzin und Motoenöl vor dem Transportieren des Produkts ablassen.
• Setzen Sie sichitte mit ihrerortlichenBehorde in Verbindung, die Ihr Einheitenüber die nachstgelegene Recycling-/Entsorgungsstation geben kann.
• Verwendete Kraftstoffe/Öle)dürfen NICTT mit dem Hausmüll entsorgt werden.
• Verwendete Kraftstoffe/Ole sind umweltschädigend, sie können jedoch wiederverwertet werden und sollen den deshalb über eine zugelassene Einrichtung entsorgt werden.
• Verwendete Kraftstoffe/Öle)durfen NICTHT in Gewässer abgeleitet werden.
• Nicht vebrennen.

Beim Umgang mit dem Messer ist immer Vorsicht geboten - scharfe Kanten konnen Verletzungen verursachen. HANDSCHUHE VERWENDEN. Das Metallmesser muß nach 50 Betriebsstunden oder 2 Jahren, je nachdem, welches eher zutriff, ausgewechselt werden. Dies trifft auch dann zu, wenn das Messer noch in gutem Zustand ist. Wenn das Messer abgenutzt oder beschädigt ist, muß es durch ein neues Messer ersetzt werden.

WARTUNG

Auswechseln des Akkus

1. Der Akku befindet sich unter einer Abdeckung hinter dem Motor.
2. Den Rasenmacher stoppen und die Zündkerzenzuleitung trennen.
3. Die Schrauben aus der Abdeckungnehmen.
4. Die Abdeckung abnehmen, um Zugang zum Akku zu erhalten.

WICHTIG: Ersatzakkus müssen vor der Verwendung aufgeladen werden.

Es muß sichergestellt werden, daß weder Ladegerät noch Akku Feuchigkeit ausgesetzt sind.

Die Akkueinheit kann durch Lösen des Akkus von dessen Gehäuse und Trennen der Akkueinheit von den Akkuleitungen ausgewechselt werden.

Allgemeine Information zu wiederaufladbaren Batterien

1. Die Ladezeit beträgt 24 Stunden.
2. Bei normaler Verwendung wird der Akku während des Motorlaws geladen.
3. Damit der Akku in einwandfrei Zustand bleibt, muß er mindestens alle sechs Monate aufgeladen werden.
4. Bei Überschreitung dieser Zeit kann die Benutzungsdauer des Akkus reduziert werden.
5. Das elektrische Kabel muß geschützt werden. Das Ladegerätarf nicht am elektrischen Kabel gehalten und getragen werden.
6. Wenn der Akku nach längerer Benutzungsdauer schnell leer wird, obwohl er zuvor 24 Stunden aufgeladen wurde, muß der Akku wahrrscheinlich ausgeweischst werden.
7. Es darf nicht versucht werden, das Akkugehause zu öffnen.
8. Zur Reinigung damit nur ein trockenes weiches Tuch verwendet werden.
9. Es darf niemals ein feuchtes Tuch oder leicht entzündliche Flüssigkeiten wie Benzin, Mineralterpentinöl, Verdünner uw. verwendet werden.
10. Alte Akkus mussen vorschrifmäßig entsorgt werden.

Das Motorbremskabel ist immer so einzustellen, daß der Motor nach 3 Sekunden zum Stillstand kommt. ZUR BEACHTUNG! Einstellung von einer Vertragswerkstatt vorhinnen setzen.

Am Ende der Mähsaison

1. Messer, Bolzen, Mutten oder Schrauben je nach Erfordernis ausweischeln.
2. Den Rasenmacher Grundlich reinigen.
3. Gehen Sie zu Ihrer ortlichen Kundendienststation und halten Sie dORT den Luftfilter grundlich reinigen und eventuell erforderliche Wartungs- oder Reparaturarbeitungen ausführten.
4. Öl und Benzin aus dem Motor ablassen.

Lagerung Ihres Rasenmaers

1. Den Rasenmacher nicht sofort nach der Benutzung wegstellen.
2. Warten, bis der Motor abgekühlt ist, um eine mögliche Brandgefahr zu vermeiden.
3. Der Rasenmacher muß gesäubert werden.
4. Er muß an einem trockenen Ort aufbewahrt werden,

Ihr Gerat sollte mindestens alle 12 Monate gewartet werden; haulfter, wenn es professionell eingesetzt wird.

wo er nicht beschädigt werden kann.

Wartungsplan für den Motor

Die stündlichen oder Kalender-Wartungsabstände, je nachdem, welches zuerst zutrift, beachten. Wird Ihr Rasenmehr in schlechten Bedingungen verwendet, sind kürzere Wartungsabände erforderlich. Nach den ersten 5 Stunden - Öl whelsein.

Nach jeweils 5 Stunden oder täglich - Ölstand überprüfen. Fingerschutz säbern. Bereich um Schaldrampfer säbern.

Nach jeweils 25 Stunden oder jeder Saison - Bei schewerber Belastung oder hohen Umgebungsttemperaturen

ist ein Ölwechsel erforderlich. Den Luftfilter reinigen. Nach jeweils 50 Stunden oder jeder Saison - Öl wechseln. Funkenloscher, falls installiert, überprüfen. Nach jeweils 100 Stunden oder jeder Saison - Kühlsystem reinigen*. Zündkerze auswechseln.

• Bei staubigen Bedingungen, bei Flugschmutz oder nach längerem Mühen von langem, trockenem Gras ist eine früigere Reinigung erforderlich.

Motorwartung & Garantie

Beim in ihren Rasenmacher installmenten Motor gilt die Garantie des Motorherstellers. Für weitere Einzelheiten setzen Sie sichitte mit ihrem Servicestutzpunkt in Verbindung.

Fehlersuche

Motor startet nicht

1. Sicherstellen, daß sich der OPC-Bügel in der Startposition befindet.
2. Sicherstellen, daß sich der Steuerhebel in der Position befindet.
3. Sicherstellen, daß genugend Kraftstoff im Tank ist und der Luftinlauf in der Kappe frei ist.
4. Die Zündkerze ausbauen und trocknen.
5. Benzin kann als sein. Wechseln Sie thisses aus. Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltr ist.
6. Sicherstellen, daß die Messerbefestigungsschaube fest angezogen ist. Eine lose Schraube kann zu Schwierigkeiten beim Starten führen.
7. Falls of the Motor rotzdem nicht startet, muß die Zündkerzenzuleitung sofort getrennt werden.
8. SETZEN SIE SICH DANN BITTE MIT IHRER ORTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG. Motor dreht sich nicht (gift nur für Elektrostart)
9. Sicherstellen, daß sich der OPC-Bügel in der Startposition befindet.
10. Die Batterie ist leer - den Rasenmaher manuell starten.
11. Falls such as the Motor trotzdem nicht dreht, muß die Zündkerzenzuleitung sofort getreten werden.
12. SETZEN SIE SICH DANN BITTE MIT HIRR ÖRTLICHEN ZUGELASSENEN KUNDENDIENSTSTATION IN VERBINDUNG.

Zu weniger Motorleistung und/oder Überhitzung

1. Sicherstellen, daß sich der Steuerhebel in der Position befindet.
2. Die Zündkerzenzruleitung trennen und den Motor abkühlen lassten.
3. Schnittgut und Unrat um den Motor entfern, Luftinlasse und die Unterverse der Haube, einschließlich Klappe und Gebläse, säbern.
4. Den Motorluftfilter reinigen. (Gehen Sie zu ihrer ortlichen Kundendienstation und setzen Sie dfort den Luftfilter gründlich reinigen.)
5. Benzin kann als sein. Wechseln Sie diese aus. Nachdem das Benzin gewechselt wurde, kann es eine Weile dauern, bis das frische Benzin durchgefiltr ist.
6. Falls noch immer zu weniger Leistungvorhanden ist und/oder eine Überhitzung auftritt, muß die Zündkerzenzuleitung sofort getrennt werden.
7. SETZEN SIE SICH DANN BITTE MIT HIRR ORTLICHEN ZUGELASSENN KUNDENDIENSTSTATION IN VERBINDUNG.

Übermöbiges Vibrierten

1. Die Zündkerzenzuleitung trennen.
2. Sicherstellen, daß das Messer korrekt angebracht ist (siehe Seite 7).
3. Falls das Messer beschädigt oder abgenutzt ist, muß dieises ausgeweischst werden.
4. Falls die Maschine trotzdem übermäßig vibriert, muß die Zündkerzenzuleitung sofort getrennt werden.
5. SETZEN SIE SICH DANN BITTE MIT HIRR ÖRTLICHEN ZUGELASSENKUNDENDIENSTZATION IN VERBINDUNG.

PRECAUTIONS A PRENDRE

1. Fig J4 visar lage SNABBT (FAST)
2. Fig J5 visat lage LÄNGSAMT (SLOW)

Underhällsschema für motor

Handtagskonstruktion
