MODE D'EMPLOI PIP1710 CONNECT MOTOROLA
Cette notice vous indique les informations nécessaires pour le démarrage rapide de votre écoute-bébé PIP1710 CONNECT. Pour les explications détaillées concernant les différentes fonctionnalités, téléchargez le guide d'utilisation sur le site motorolanursery.com.
2. Contenu de la boîte
Unité bébé Unité parents Support sur
Patte de montage mural Vis de montage mural et chevilles
Guide de démarrage rapide
- Câble USB-A vers USB-C
- Adaptateur d'alimentation USB-A avec fiche pour le Royaume-Uni et l'UE interchangeable (pour l'unité parents)
- Adaptateur d'alimentation DC rond avec fiche pour le Royaume-Uni et l'UE interchangeable (pour l'unité bébé/caméra)
Vous avez besoin d'aide ?
Si vous rencontrez des problèmes lors de la configuration ou de l'utilisation de votre PIP1710 CONNECT, veuillez contacter le service client sur motorolanursery.com/support ou consulter la section Aide et assistance de l'application.

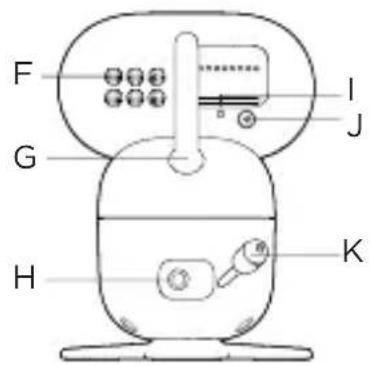

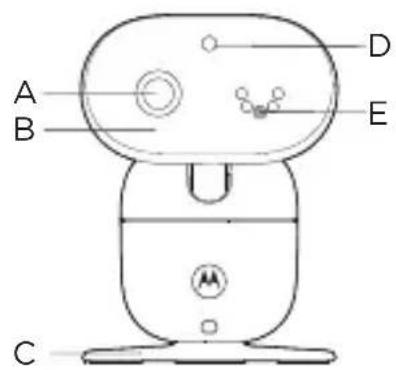

Unité bébé (caméra)
Vue avant Vue arrière
Tête panoramique motorisée
Elle permet des réglages automatisés de la caméra en agissant sur l'écran tactile de l'unité parents.
C Socle
D Capteur de luminosité avec LEDs infrarouges
Le capteur de luminosité détecte les conditions de faible lumière ambiante pour activer le mode vision nocturne. Les LEDs infrarouges autour de la caméra et derrière la lentille noire s'allument et les écrans de l'unité parents et de votre smartphone passent en noir et blanc. L'icône de vision nocturne s'affiche en haut de l'écran.
E Microphone
Il capture les bruits provenant du bébé.
Remarque : assurez-vous de retirer tout couvercle ou ruban de protection.
F Haut-parleur
G Antenne
Prise d'alimentation
I Voyant d'alimentation / liaison
Il s'allume en bleu lorsque l'unité parents est allumée et reliée à l'unité bébé (caméra).
Il clignote en rouge lorsque la caméra n'est pas connectée à l'unité parents ou aux routeurs Wi-Fi.
Il s'éteint automatiquement pendant le mode nuit.
Bouton d'appairage
Appuyez sur le bouton et maintenez-le enfoncé pour coupler l'unité parents.
Sonde de température
Unité parents
Vue avant Vue arrière
A Indications (vert, vert, orange, rouge, rouge)
Voyant d'alimentation : il s'allume en rouge en cours de charge et lorsque l'unité est hors tension; il s'allume en vert lorsque l'unité est alimentée, qu'elle soit en cours de charge ou non.
Indication du niveau de bruit : vert, orange, rouge, rouge.
B Écran tactile
C Bouton marche/arrêt
Appuyez et maintenez enfoncé pour allumer ou éteindre l'unité. Appuyez une fois pour allumer ou éteindre l'écran.
Diminution du volume
Appuyez pour diminuer le volume du haut-parleur.
Augmentation du volume
Appuyez pour augmenter le volume du haut-parleur.
F Prise d'alimentation
G Trou de réinitialisation
Insérez une petite épingle pour effectuer une réinitialisation du système et restaurer l'unité parent d'un état de verrouillage.
H Microphone
I Antenne
J Lampe torche
K Haut-parleur
Avertissement
- Risque d'étranglement. Les enfants peuvent S'ÉTRANGULER avec les cordons d'alimentation. Tenez les cordons hors de la portée des enfants (à plus d'un mètre). N'utilisez jamais de rallonges avec des adaptateurs secteur. Utilisez uniquement les adaptateurs secteur fournis.
Utilisez exclusivement les adaptateurs d'alimentation fournis (DC5V / 1500 mA) pour l'unité bébé (caméra) et (DC5V / 2000 mA) pour l'unité parents.

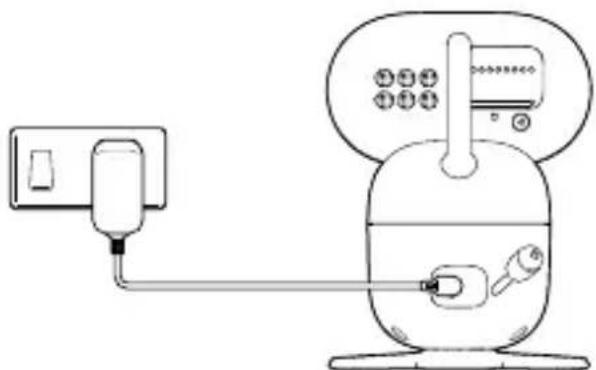

Unité bébé
Vous devrez effectuer cette opération pour les unités bébé (caméra) simples ou multiples.
- Branchez l'adaptateur DC à fiche ronde dans la prise prévue à l'arrière de l'unité bébé (caméra) et branchez l'autre extrémité de l'adaptateur secteur dans une prise de courant.
- Activez l'alimentation secteur (si votre prise de courant est équipée d'un interrupteur). L'unité bébé (caméra) s'allume et le voyant d'alimentation s'allume en bleu et clignote en rouge au bout de 30 secondes si l'unité parents n'a pas été allumée.

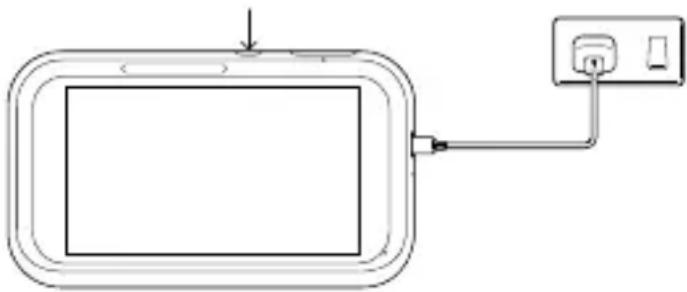

Unité parents
L'unité parents comporte une batterie rechargeable intégrée. Une fois chargée, vous pouvez la déplacer sans perdre la liaison et l'image de l'unité bébé (caméra). Lors de la première mise en charge, laissez la batterie se recharger complètement. Les charges suivantes s'effectuent généralement en 8 à 10 heures par jour. Une batterie complètement chargée offre jusqu'à 14 heures d'autonomie.
Appuyez et maintenez enfoncé
- Branchez le câble USB fourni avec sa fiche USB-A sur l'adaptateur secteur.
- Branchez le câble USB-C sur la prise USB-C située sur le côté de l'unité parents et branchez l'adaptateur secteur dans une prise de courant.
- Activez l'alimentation secteur (si votre prise de courant est équipée d'un interrupteur).
- L'unité s'allume automatiquement.
- Un écran de sélection de la langue s'affiche, sélectionnez la langue puis un écran d'accueil s'affiche.
- Lorsque l'unité parents est complètement chargée, s'affiche en continu sur l'écran.
Remarque
Si l'icône de la batterie sur l'écran est rouge et qu'une tonalité d'alerte est émise, cela signifie que le niveau de la batterie est faible et que vous devez la recharger.
5. Installation de l'unité bébé (caméra)
L'unité bébé (caméra) peut être fixée au mur ou au moyen du support flexible Stargrip. Un écrou à vis est prévu en bas de l'unité bébé pour le montage mural et le support flexible Stargrip.

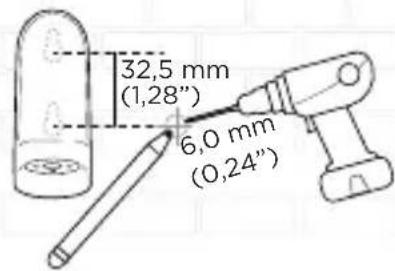

Pour le montage mural
- Posez la patte de montage fournie sur le mur et marquez la position des 2 trous de vis. Percez un trou de vis au niveau de chaque repère.
- Montez les deux chevilles fournies dans les 2 trous de vis sur le mur.
- Insérez les vis de fixation fournies dans les chevilles sur le mur.
- Retirez le socle en desserrant la vis située en dessous à l'aide d'un tournevis (non fourni).
- Montez et serrez cette vis sur l'unité bébé (caméra) et la patte de montage mural.
- Accrochez le support de montage mural sur les vis de fixation sur le mur.
Pour le support flexible stargrip
À la notice concernant le support flexible Stargrip dans la boîte.

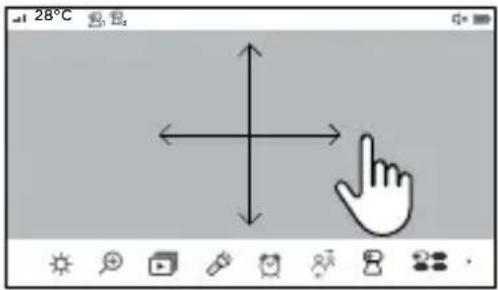

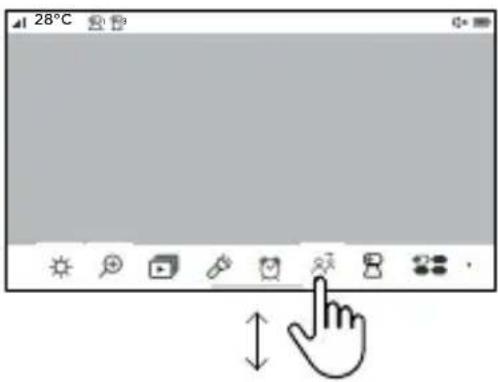

6.1 Utilisation de l'écran tactile
- Faites glisser votre doigt vers le haut en bas de l'écran pour faire apparaître la barre de menu. Faites glisser votre doigt vers le bas de l'écran ou appuyez deux fois sur l'écran pour masquer la barre de menu.
- Faites défiler la barre de menu vers la gauche ou la droite pour voir toutes les options.
- Faites glisser votre doigt vers la gauche ou la droite pour déplacer la vue de la caméra.
- Faites glisser votre doigt vers le haut ou vers le bas pour incliner la vue de la caméra.
Réglage de la luminosité de l'écran LCD
Zoom avant/arrière
Activation de la lecture du support audio
Marche/arrêt de la lampe torche
Programmation de l'alarme
Répondre
Sélection de la caméra
Activation/désactivation de la notification de traduction des pleurs
Visualisation de caméras multiples
Minuterie d'allumage/extinction de l'écran
Unité de température °C ou °F
Réglage d'activation/désactivation de l'alerte audio et visuelle
Indication de mise sous tension, niveau de charge et de bruit
Sélection de la langue
Activation ou désactivation de la fonction d'activation de l'écran lorsqu'un bruit est détecté
6.3 Icônes d'état
Indique le niveau de puissance actuel du signal (4 niveaux).
Indique que le mode vision nocturne est activé.
La vidéo passe en noir et blanc.
Indique que la minuterie d'extinction de l'écran est programmée.
Impossible de détecter l'unité bébé (caméra).
Indique le niveau actuel de la batterie (4 niveaux).
L'alarme est activée.
Le haut-parleur est coupé.
La lampe torche est allumée.
Le zoom est configuré.
Lecture en cours du support audio.
Vue en cycle de la caméra.
Unité de température.
Le mode privé est activé. La connexion Wi-Fi est désactivée et la caméra s'affichera hors ligne sur l'application.
La fonction traduction des pleurs est activée.
Uncomfortable
Traduction des pleurs = Mal à l'aise
Sleepy
Traduction des pleurs = A sommeil
Irritated
Traduction des pleurs = Énervé
Hungry
Traduction des pleurs = A faim
Burp
Traduction des pleurs = Rot
Impossible de traduire les bruits
Caméra sélectionnée
Remarque
Selon les paramètres vidéo, l'écran s'éteint au bout de 5, 15 ou 30 minutes d'inactivité pour économiser l'énergie.
7.1 Configuration minimale requise
- Système Android™ : Version 7.0 ou supérieure
- iPhone® iOS : Version 13.0 ou supérieure
- Internet haut débit 2.4 GHz (Wi-Fi®) : bande passante avec débit montant minimal de 1,5 Mbps par caméra (vous pouvez tester votre débit Internet sur le site http://www.speedtest.net).
7.2 Connecter votre appareil
Caméra
Se connecter à Internet via un routeur Wi-Fi®
Visualiser votre caméra sur tout appareil compatible à distance
- Scannez le QR code avec votre appareil intelligent et téléchargez l'appli Motorola Bebé à partir de l'App Store pour les appareils sous iOS ou de Google Play™ Store pour les appareils sous Android™.
- Installez l'appli sur votre appareil.
- Suivez les instructions à l'écran pour exécuter et vous inscrire ou vous connecter à l'application.
- Ouvrez l'application Motorola Bebé sur votre smartphone compatible.
- Suivez les instructions de l'appli pour créer votre compte et connecter la caméra à votre appareil.
- Dans l'application, entrez votre PIP1710 CONNECT pour afficher le flux en direct, appuyez sur l'icône puis sur l'icône BeyondCry ™ en bas de l'application.
- La vue de l'application de traduction des pleurs s'affichera. Appuyez sur « Activer », puis configurez le compte dans la vue sur le web de Zoundream.
