INSTRUKCJA OBSŁUGI PIP1710 CONNECT MOTOROLA

Niniejsza broszura zawiera informacje dotyczące szybkiego uruchomienia PIP1710 CONNECT. Aby uzyskać pełne objaśnienie wszystkich funkcji, pobierz instrukcję obsługi ze strony motorolanursery.com.

2. Zawartość pudełka

Urządzenie dziecka Urządzenie rodzica Uchwyt do łożeczka

Uchwyt do montażu na ścianie

Śruby montażowe i kotwy ścienne

Skrócona instrukcja obsługi

• Kabel USB-A na USB-C
- Zasilacz USB-A z wymienną wtyczką UK i EU (dla urządzenia rodzica)
- Zasilacz z wymienną wtyczką UK i EU (dla urządzenia dziecka/kamery)

Potrzebujesz pomocy?

Jeśli masz problemy z konfiguracją lub użytkowaniem urządzenia PIP1710 CONNECT, skontaktuj się z działem obsługi klienta pod adresem motorolanursery.com/support lub sprawdź sekcję Pomoc i wsparcie w aplikacji.

3. Przegląd

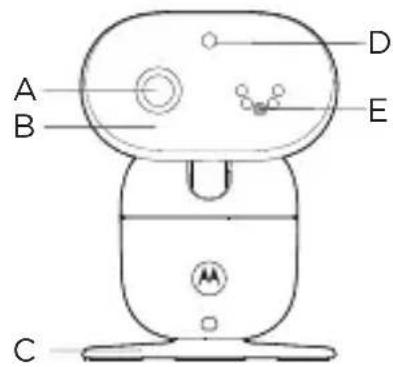

Urządzenie dziecka (kamera)

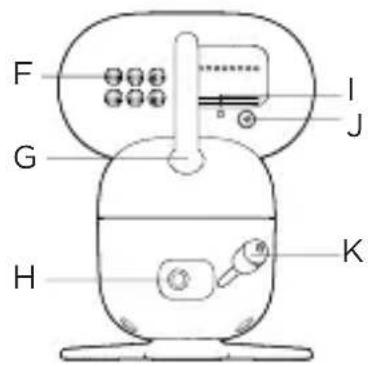

Widok z przodu Widok z tyłu

A B C D E

Oferuje regulację kamery przy pomocy ekranu dotykowego urządzenia rodzica.

C Podstawka na biurko
D Czujnik światła i diody LED na podczerwień

Czujnik światła wykrywa niski poziom oświetlenia otoczenia, aby aktywować tryb noktowizyjny. Diody LED podczerwieni wokół kamery i za czarnym obiektywem włączają się, a ekrany urządzenia rodzica i smartfona stają się czarno-białe. Ikona noktowizora zostanie wyświetlona w górnej części ekranu.

E Mikrofon

Wychwytuje dźwięki wydawane przez dziecko.

Uwaga: sprawdź czy z mikrofonu usunięto wszelkie osłony i taśmy ochronne.

F Głośnik

G Antena

H Gniazdo zasilania

I Wskaźnik LED zasilania/połączenia

Świeci na niebiesko, gdy urządzenie rodzica jest włączone i połączone z urządzeniem dziecka (kamerą).

Miga na czerwono, gdy kamera nie jest podłączona ani do urządzenia rodzica ani routera Wi-Fi.

Wyłącza się automatycznie w trybie nocnym.

J Przycisk parowania

Naciśnij i przytrzymaj, aby sparować z urządzeniem rodzica.

K Czujnik temperatury

Urządzenie rodzica

Widok z przodu Widok z tyłu

A Wskazania (zielony, zielony, pomarańczowy, czerwony, czerwony)

Wskaźnik zasilania: świeci na czerwono podczas ładowania i przy wyłączonym urządzeniu; świeci na zielono po włączeniu urządzenia, niezależnie od tego, czy urządzenie jest ładowane, czy nie.

Wskaźnik poziomu dźwięku: zielony, pomarańczowy, czerwony, czerwony.

B Ekran dotykowy

C Przycisk zasilania

Naciśnij i przytrzymaj, aby włączyć lub wyłączyć urządzenie rodzica. Naciśnij raz, aby włączyć lub wyłączyć ekran.

D Zmniejszenie głośności

Naciśnij, aby zmniejszyć głośność głośnika.

E Zwiększenie głośności

Naciśnij, aby zwiększyć głośność głośnika.

F Gniazdo zasilania

G Otwór resetowania

Aby zresetować system lub odblokować urządzenie rodzica, należy włożyć do niego małą szpilkę.

H Mikrofon

I Antena

J Latarka

K Głośnik

4. Podłączanie i ładowanie

UWAGA

- Ryzyko uduszenia. Zdarzało się, że dzieci DUSIŁY się kabłami. Przechowuj kable poza zasięgiem dzieci (w odległości co najmniej 1 metra). Nigdy nie używaj przedłużaczy. Należy używać wyłącznie dostarczonych zasilaczy sieciowych.

Należy używać wyłącznie dostarczonych zasilaczy (DC5V / 1500 mA) dla urządzenia dziecka (kamery) i (DC5V / 2000 mA) dla urządzenia rodzica.

Podłączanie i ładowanie

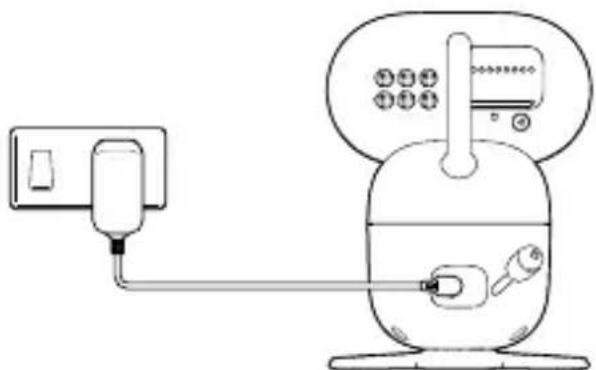

Urządzenie dziecka

Proces ten należy przeprowadzić dla jednego lub wielu urządzeń dzieci (kamer).

1. Podłącz zasilacz z tyłu urządzenia dziecka (kamery), a drugi koniec zasilacza podłącz do gniazdka ściennego.
2. Włącz prąd (jeśli gniazdko jest wyposażone w przełącznik). Urządzenie dziecka (kamera) włącza się, a wskaźnik zasilania świeci na niebiesko, a po 30 sekundach miga na czerwono, jeśli urządzenie rodzica nie zostało włączone.

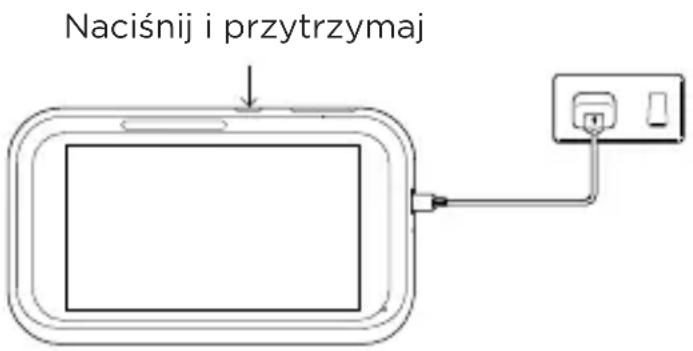

Urządzenie rodzica

W urządzeniu rodzica znajduje się fabrycznie zamontowany akumulator. Po pełnym naładowaniu można przenosić urządzenie rodzica bez utraty połączenia i obrazu z urządzenia dziecka (kamery). Podczas pierwszego ładowania akumulatora należy poczekać na jego pełne naładowanie. Kolejne ładowanie trwa zazwyczaj od 8 do 10 godzin. W pełni naładowany akumulator powinien zapewnić ok. 14 godzin użytkowania.

Naciśnij i przytrzymaj

1. Podłącz wtyczkę USB-A kabla USB do zasilacza.
2. Podłącz kabel USB-C do gniazda USB-C z boku urządzenia rodzica i podłącz zasilacz do gniazda ściennego.
3. Włącz prąd (jeśli gniazdko jest wyposażone w przełącznik).
4. Urządzenie rodzica włączy się automatycznie.
5. Zostanie wyświetlony ekran wyboru języka, wybierz język, a następnie zostanie wyświetlony ekran powitalny.
6. Gdy urządzenie rodzica będzie w pełni naładowane, na ekranie wyświetlacza będzie stale wyświetlany symbol 📄

Uwaga

Jeśli ikona baterii na ekranie świeci na czerwono i usłyszysz sygnał ostrzegawczy, oznacza to, że poziom naładowania akumulatora jest niski i należy go naładować.

5. Montaż urządzenia dziecka (kamery)

Urządzenie dziecka (kamerę) można zamontować na ścianie lub za pomocą uchwytu. W dolnej części urządzenia znajduje się nakrętka do uchwytu do montażu na ścianie i do uchwytu do łóżeczka.

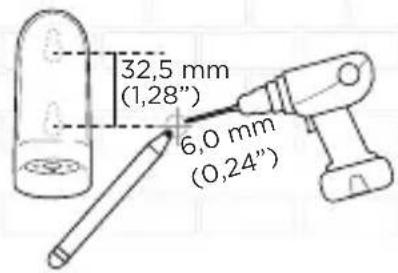

Montaż na ścianie

1

1. Umieść dostarczony uchwyt na ścianie i zaznacz położenie 2 otworów na śruby. Wywierć otwór w każdym oznaczeniu.
2. Zamontuj dostarczone kotwy ścienne w 2 wywierconych otworach w ścianie.
3. Włóż dostarczone wkręty do montażu ściennego w kotwy ścienne.
4. Odkręć śrubę na spodzie podstawy za pomocą śrubokręta (brak w zestawie).
5. Przykręć śrubę do urządzenia dziecka (kamery) i uchwytu do montażu na ścianie.
6. Zawieś wspornik do montażu na ścianie na śrubach do montażu na ścianie.

Uchwyt do łożeczka

Zapoznaj się z instrukcją w pudełku odnośnie uchwytu do łóżeczka.

6. Korzystanie z elektronicznej niani wideo

6.1 Korzystanie z ekranu dotykowego

28°C

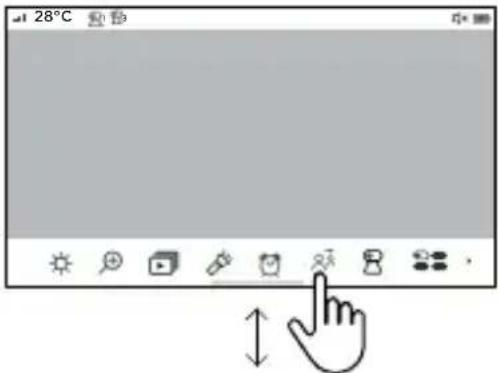

- Przesuń palcem w górę u dołu ekranu, aby wyświetlić pasek menu. Przesuń palcem w dół u dołu ekranu lub stuknij dwukrotnie ekran, aby ukryć pasek menu.

- Przewiń w lewo lub w prawo na pasku menu, aby zobaczyć wszystkie opcje.

28°C

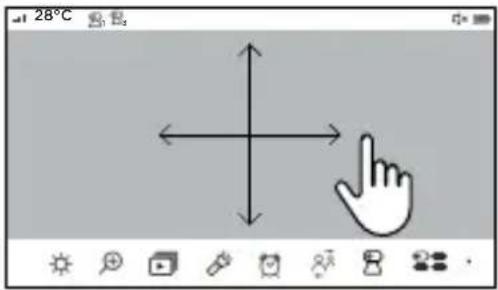

- Przesuń palcem w lewo lub w prawo, aby obracać widokiem kamery.

- Przesuń palcem w góre lub w dół, aby przechylić widok z kamery.

6.2 Menu główne urządzenia rodzica

Regulacja jasności wyświetlacza LCD

Powiększanie/pomniejszanie

Otwórz odtwarzanie plików audio

Włączanie/wyłączanie latarki

Ustawianie alarmu

Rozmowa

Wybór kamery

Włączanie/wyłączanie powiadomienia o rodzaju płaczu

Wyświetlanie wielu kamer

Timer włączenia/wyłączenia ekranu

Jednostka temperatury °C lub °F

Ustawienie włączenia/wyłączenia alarmu dźwiękowego i wizualnego

Wskaźnik zasilania, ładowania i poziomu dźwięku

Wybór języka

Włączono lub wyłączono funkcję włączania ekranu po wykryciu dźwięku

6.3 Ikony stanu

Wskazuje aktualny poziom siły sygnału (4 poziomy).

Oznacza, że tryb nocny jest włączony. Wideo staje się czarno-białe.

Wskazuje, że ustawiono czas wyłączenia ekranu.

Nie można wykryć urządzenia dziecka (kamery).

Wskazuje aktualny poziom naładowania akumulatora (4 poziomy).

Alarm włączony.

Głośnik jest wyciszony.

Latarka włączona.

Zoom jest skonfigurowany.

Wybrana kamera.

Odtwarzany jest plik audio.

Przewijanie widoków z kamery.

°C °F Jednostka temperatury.

Tryb prywatności włączony. Połączenie Wi-Fi zostanie wyłączone, a kamera będzie wyświetlana w aplikacji jako off-line.

Znaczenie płaczu jest włączone.

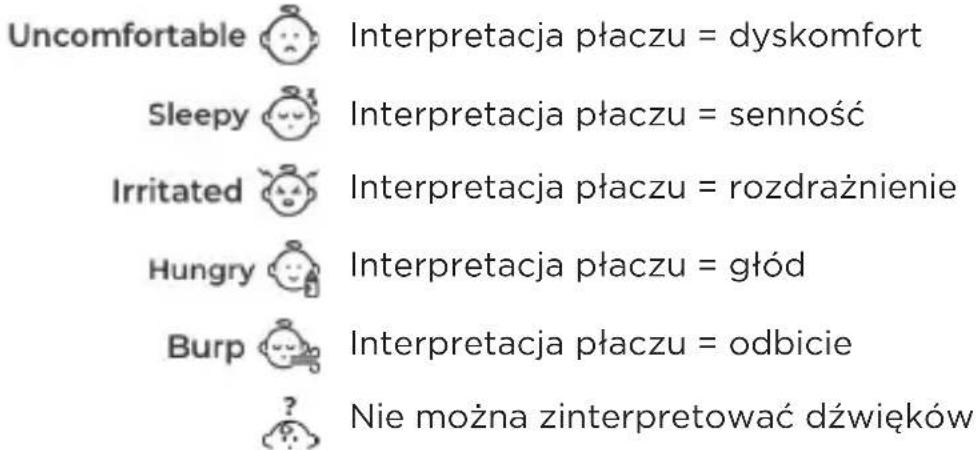

Uncomfortable 😊 Interpretacja płaczu = dyskomfort Sleepy 😊 Interpretacja płaczu = senność Irritated 😊 Interpretacja płaczu = rozdrażnienie Hungry 😊 Interpretacja płaczu = głód Burp 😊 Interpretacja płaczu = odbicie ?Nie można zinterpretować dźwięków

Uwaga

W zależności od ustawień wideo, wyświetlacz zgaśnie po 5 minutach, 15 minutach lub 30 minutach beczynności w celu oszczędzania energii.

7. Oglądaj swoje dziecko za pomocą urządzenia mobilnego

7.1 Minimalne wymagania systemowe

• Android™ System: Wersja 7.0 lub nowsza
• iPhone® iOS: Wersja 13.0 lub nowsza
• Szybki Internet 2,4 GHz (Wi-Fi®): przepustowość przesyłania co najmniej 1,5 Mb/s na kamerę (możesz przetestować prędkość Internetu na tej stronie: http://www.speedtest.net).

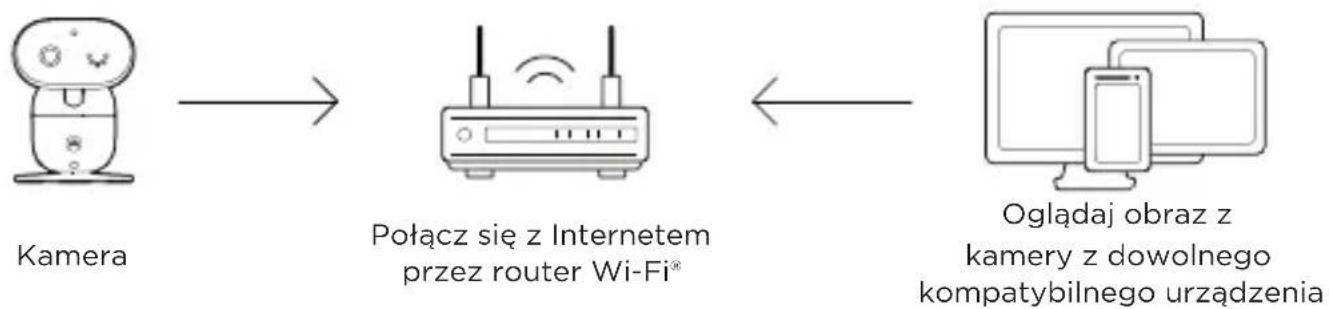

7.2 Podłącz urządzenie

1. Zeskanuj kod QR za pomocą swojego urządzenia i pobierz aplikację Motorola Bebé App ze sklepu App Store dla urządzeń z systemem iOS lub ze sklepu Google Play™ dla urządzeń z systemem Android™.
2. Zainstaluj aplikację na swoim urządzeniu.
3. Postępuj zgodnie z instrukcjami wyświetlanymi na ekranie, aby uruchomić i zarejestrować się lub zalogować do aplikacji.
4. Otwórz aplikację Motorola Bebé App na zgodnym smartfonie.
5. Postępuj zgodnie z instrukcjami w aplikacji, aby utworzyć konto i podłączyć kamerę do urządzenia.

7.3 Konfiguracja konta użytkownika w celu aktywacji wykrywania i interpretacji płaczu

• W aplikacji wejdź do PIP1710 CONNECT, aby obejrzeć transmisję na żywo, dotknij ikony, a następnie ikony BeyondCry™ u dołu aplikacji.
• Wyświetlony zostanie widok aplikacji interpretacji płaczu. Stuknij "Aktywuj", a następnie skonfiguruj konto w widoku internetowym Zoundream.
