MANUAL DE UTILIZADOR PIP1710 CONNECT MOTOROLA

Esta brochura fornece-lhe as informações de início rápido do seu PIP1710 CONNECT. Para obter uma explicação completa de todas as funcionalidades, transfira o manual do utilizador em motorolanursery.com.

2. Conteúdo da embalagem

Unidade do bebé Unidade dos pais Suporte para berço Stargrip

Suporte de montagem na parede

Parafusos de montagem na parede e buchas de parede

Guia de início rápido

• Cabo USB-A para USB-C
- Adaptador de corrente elétrica USB-A com ficha Reino Unido e UE intercambiável (para a unidade dos pais)
- Adaptador de corrente elétrica redondo CC com ficha Reino Unido e UE intercambiável (para a unidade do bebé/câmara)

Precisa de ajuda?

Se tiver problemas ao configurar ou utilizar o PIP1710 CONNECT, contacte o Serviço de Assistência ao Cliente em motorolanursery.com/support ou consulte a secção Ajuda e suporte na aplicação.

3. Vista geral rápida

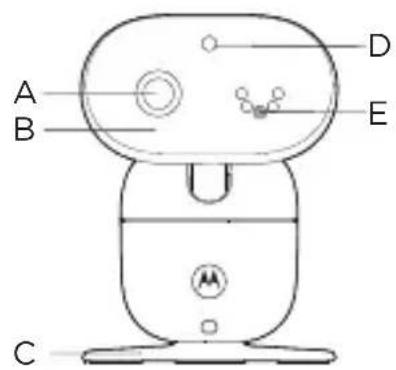

Unidade do bebé (câmara)

Vista frontal Vista traseira

A B C D E

A Câmara
B Cabeça de rotação horizontal motorizada

Permite ajustes automáticos da câmara ao passar o dedo no ecrã tátil da unidade dos pais.

C Suporte de mesa
D Sensor de luz e LED infravermelhos

O sensor de luz deteta um nível baixo de luz ambiente para ativar o modo de visão noturna. Os LED infravermelhos em redor da câmara e atrás da lente preta estão ACESOS e os ecrãs na unidade dos pais e no smartphone mudam para preto e branco. O ícone de visão noturna é apresentado na parte superior do ecrã.

E Microfone

Capta som do bebé.

Nota: Certifique-se de que retira qualquer cobertura ou fita protetora.

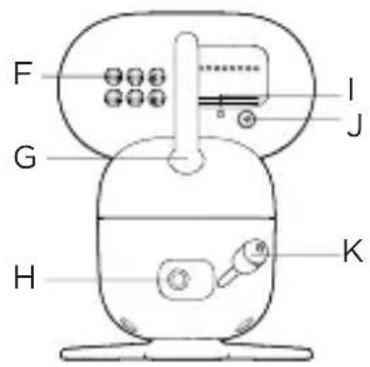

F Altifalante

G Antena

H Ficha de alimentação

I Indicador LED de alimentação/associação

Acende-se a azul quando a unidade dos pais é ligada e associada à unidade do bebé (câmara).

Pisca a vermelho quando a unidade da câmara não está ligada à unidade dos pais ou a routers Wi-Fi.

Apaga-se automaticamente durante o modo noturno.

J Botão de emparelhamento

Prima sem soltar para emparelhar com a unidade dos pais.

A Indicações (verde, verde, laranja, vermelho, vermelho)

Indicação de alimentação: acende-se a vermelho durante o carregamento e quando está desligado; acende-se a verde quando está ligado, independentemente de estar a carregar ou não.

Indicação de nível de som: verde, laranja, vermelho, vermelho.

B Ecrã tátil

C Botão ligar/desligar

Prima sem soltar para ligar ou desligar a unidade dos pais. Prima uma vez para ligar ou desligar o ecrã.

D Reduzir volume

Prima para reduzir o volume do altifalante.

E Aumentar volume

Prima para aumentar o volume do altifalante.

F Ficha de alimentação

G Orifício de reposição

Insira um pequeno alfinete para efetuar uma reposição do sistema e recuperar a unidade dos pais a partir de um estado de bloqueio.

H Microfone

I Antena

J Lanterna

K Altifalante

4. Ligar e carregar

ADVERTÊNCIA

- Perigo de estrangulamento. As crianças podem sofrer ESTRANGULAMENTO por cabos. Mantenha os cabos do adaptador fora do alcance das crianças (a mais de 1 metro de distância). Nunca utilize cabos de extensão com adaptadores CA. Utilize apenas os adaptadores CA fornecidos.

Utilize apenas os adaptadores de corrente fornecidos (5V CC/1500 mA) para a unidade do bebé (câmara) e (5V CC/2000 mA) para a unidade dos pais.

Ligar e carregar

Unidade do bebé

É necessário realizar este processo para as unidades de bebé individuais ou múltiplas (câmara).

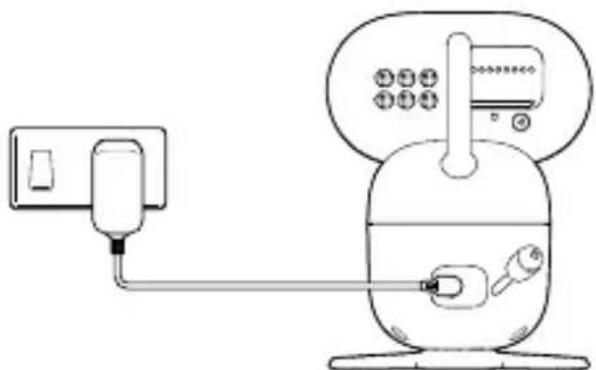

1. Ligue o adaptador de tomada redonda CC à entrada CC na parte lateral da unidade do bebé (câmara) e ligue a outra extremidade do adaptador CA à tomada elétrica.

2. Ligue a alimentação CA (se a tomada elétrica tiver interruptor). A unidade (câmara) do bebé liga-se e o indicador de alimentação acende-se a azul e pisca a vermelho após 30 segundos se a unidade dos pais não tiver sido ligada.

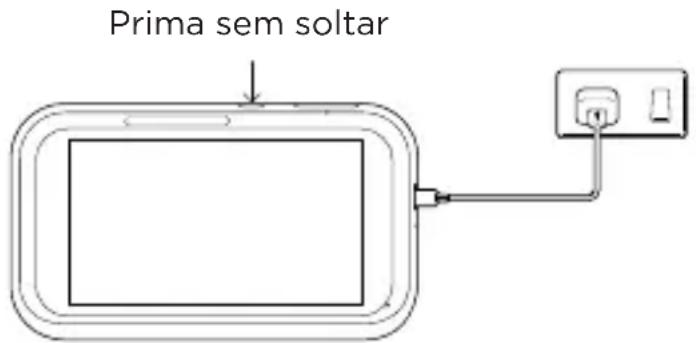

Unidade dos pais

Já existe uma bateria recarregável pré-instalada na unidade dos pais. Assim que estiver totalmente carregada, pode mover a unidade dos pais sem perder a ligação e a imagem da unidade do bebé (câmara). Ao carregar a bateria pela primeira vez, deixe-a carregar totalmente. Os carregamentos posteriores demoram normalmente cerca de 8 a 10 horas por dia. Uma bateria totalmente carregada devem proporcionar um tempo de utilização de até 14 horas.

Prima sem soltar

1. Ligue o cabo USB fornecido com a respetiva ficha USB-A ao adaptador de corrente elétrica.
2. Ligue o cabo USB-C à entrada USB-C na parte lateral da unidade dos pais e ligue o adaptador de corrente elétrica à tomada de parede.
3. Ligue a alimentação CA (se a tomada elétrica tiver interruptor).
4. A unidade dos pais liga-se automaticamente.
5. É apresentado um ecrã de seleção de idioma: selecione o idioma, em seguida, é apresentado um ecrã de boas-vindas.
6. Quando a unidade dos pais estiver completamente carregada, irá surgir de forma fixa no ecrã.

Nota

Se o ícone de bateria no ecrã estiver a vermelho e for emitido um tom de alerta, significa que o nível da bateria é baixo e é necessário recarregar.

5. Montar a unidade do bebé (câmara)

A unidade do bebé (câmara) suporta tanto a montagem na parede como a montagem flexível com Stargrip. Na parte inferior da unidade do bebé, existe uma porca para montagem na parede e o Stargrip flexível.

Para montagem na parede

1

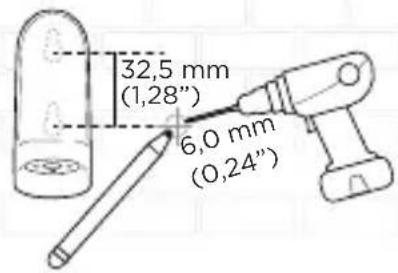

1. Coloque o suporte de montagem na parede fornecido e marque as posições dos 2 orifícios dos parafusos. Faça um orifício para parafuso em cada marca.
2. Instale as buchas fornecidas nos 2 orifícios para parafusos na parede.
3. Introduza os parafusos para montagem da câmara na parede fornecidos nas buchas.
4. Retire o suporte de mesa, desapertando o parafuso na parte inferior do suporte de mesa com uma chave de parafusos (não fornecida).
5. Fixe e aperte este parafuso na unidade do bebé (câmara) e no suporte de montagem na parede.
6. Pendure o suporte de montagem na parede nos parafusos de montagem na parede já instalados.

Para o Stargrip flexível

Consulte o manual do Stargrip na embalagem.

6. Utilizar o monitor de vídeo do bebé

6.1 Utilizar o ecrã tátil

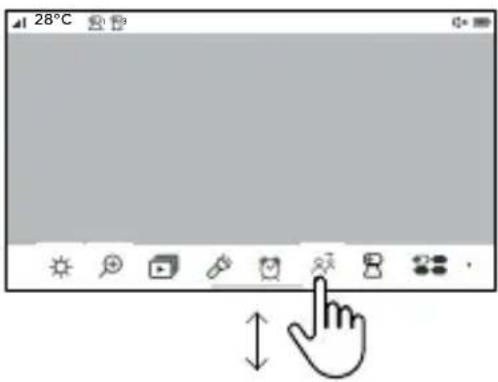

• Deslize para cima desde a parte inferior do ecrã para abrir a barra de menus. Deslize para baixo para a parte inferior do ecrã ou toque duas vezes no ecrã para ocultar a barra de menus.
• Desloque para a esquerda ou para a direita na barra de menus para ver todas as opções.

28°C

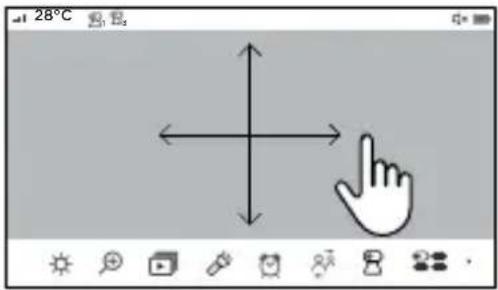

• Deslize para a esquerda ou para a direita para deslocar a vista da câmara na horizontal.
• Deslize para cima ou para baixo para inclinar a vista da câmara na vertical.

6.2 Menu principal da unidade dos pais

Ajustar o brilho do LCD

Aumentar/diminuir o zoom

Abrir a reprodução de conteúdo de áudio

Acender/apagar a lanterna

Definir o alarme

Intercomunicação

Seleção da câmara

Ativar/desativar a notificação de Tradução do choro

Ver múltiplas câmaras

Temporizador de ativação/desativação do ecrã

Unidade de temperatura em °C ou °F

Definição para ligar/desligar o alerta sonoro e visual

Indicação de alimentação, carregamento e nível sonoro

Seleção de idioma

Ativar ou desativar a funcionalidade. O ecrã liga-se quando é detetado som

Indica o nível de intensidade de sinal atual (4 níveis).

Indica que o modo de visão noturna está ligado. O vídeo muda para preto e branco.

Indica que o tempo de desativação do ecrã está definido.

Não é possível detetar a unidade do bebé (câmara).

Indica o nível atual da bateria (4 níveis).

O alarme está ligado.

O altifalante está silenciado.

O zoom está configurado.

O conteúdo de áudio está a ser reproduzido.

Percorrer as vistas da câmara.

Unidade de temperatura.

O modo de privacidade está ligado. A ligação Wi-Fi está desativada e a câmara irá aparecer offline na aplicação.

A Tradução do choro está ativada.

Uncomfortable

Choro traduzido = Desconfortável

Sleepy

Choro traduzido = Com sono

Irritated

Choro traduzido = Irritado

Hungry

Choro traduzido = Com fome

Burp

Choro traduzido = Arrotar

Não é possível traduzir os sons

Não é possível traduzir os sons

Nota

Consoante as definições de vídeo, o ecrã desliga-se após 5 minutos, 15 minutos ou 30 minutos de inatividade para poupar energia.

7. Ver seu bebé através de um dispositivo móvel

7.1 Requisitos mínimos do sistema

• Sistema Android™: Versão 7.0 ou superior
• iPhone® iOS: Versão 13.0 ou superior
• Internet de alta velocidade 2.4 GHz (Wi-Fi®): No mínimo, 1,5 Mbps de largura de banda de carregamento por câmara (pode testar a velocidade da sua Internet neste site: http://www.speedtest.net).

7.2 Ligar o seu dispositivo

Câmara

Estabeleça ligação à Internet através de um router Wi-Fi®

Veja a sua câmara remotamente em qualquer dispositivo compatível

1. Leia o código QR com o seu dispositivo inteligente e transfira a Motorola Bebé App a partir da App Store, no caso dos dispositivos iOS, ou da Google Play™ Store, no caso dos dispositivos Android™.
2. Instale a App no seu dispositivo.
3. Siga as instruções no ecrã para executar e registar-se ou iniciar sessão na App.
4. Abra a Motorola Bebé App no seu smartphone compatível.
5. Siga as instruções na app para criar a sua conta e ligue a câmara ao dispositivo.

7.3 Configurar uma conta de utilizador para ativar a Deteção e tradução do choro

• Na aplicação, introduza o seu PIP1710 CONNECT para ver a transmissão em direto, toque no ícone e, em seguida, no ícone BeyondCry™ na parte inferior da aplicação.
• Será apresentada a vista da aplicação da Tradução do choro. Toque em "Ativar" e, em seguida, configure a conta na vista Web do Zoundream.
