MANUAL DE USUARIO PIP1710 CONNECT MOTOROLA

Este folleto le proporciona la información de inicio rápido de su PIP1710 CONNECT. Para una explicación completa de todas la características, descargue la guía del usuario de motorolanursery.com.

2. Contenido de la caja

Unidad de bebé Unidad paterna Soporte para cuna Stargrip

Soporte de montaje en pared

Tornillos y anclajes de montaje en pared

Guía de inicio rápido

• Cable USB-A a USB-C
• Adaptador de alimentación USB-A con enchufe UK y EU intercambiable (para la unidad paterna)
• Adaptador de alimentación redondo CC con enchufe UK y EU intercambiable (para la unidad de bebé/cámara)

¿Necesita ayuda?

Si tiene problemas al instalar o usar su PIP1710 CONNECT, contacte con el servicio al cliente en motorolanursery.com/support o compruebe la sección de Ayuda y soporte en la aplicación.

3. Resumen rápido

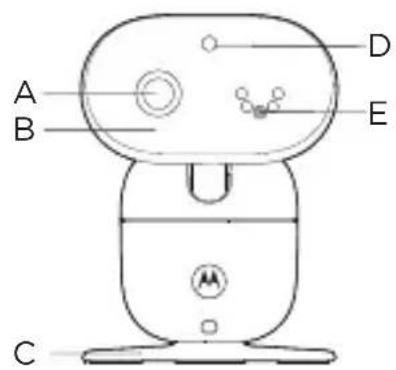

Unidad de bebé (Cámara)

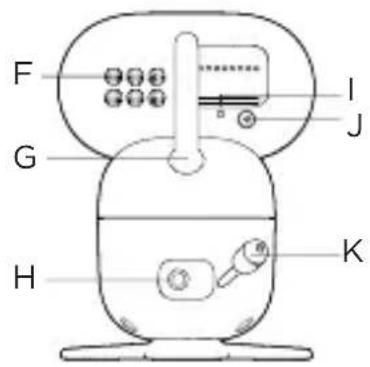

Vista frontal Vista posterior

A B C D E

A Cámara
B Cabezal con desplazamiento e inclinación motorizado

Ofrece ajustes de la cámara automatizados desplazando la pantalla de la unidad paterna.

C Soporte de sobremesa
D Sensor de luz y LED infrarrojos

El sensor de luz detecta un bajo nivel de luz ambiente para activar el modo de visión nocturna. Los LED infrarrojos alrededor de la cámara y tras la lente negra se encienden, y las pantallas de la unidad paterna y el teléfono se ponen en blanco y negro. El icono de visión nocturna se mostrará en la parte superior de la pantalla.

E Micrófono

Captura sonido del bebé.

Nota: Asegúrese de retirar cualquier cubierta o finta protectora.

F Altavoz

G Antena

H Toma de alimentación

I Indicador LED de encendido / conexión

Se ilumina en azul cuando la unidad paterna se enciende y se conecta con la unidad de bebé (cámara).

Parpadea en rojo cuando la unidad de cámara no se conecta a la unidad paterna o el router WiFi.

Se apaga automáticamente en modo nocturno.

J Botón de emparejamiento

Mantenga pulsado para emparejar con la unidad paterna.

K Sensor de temperatura

Unidad paterna

Vista frontal Vista posterior

A Indicaciones (verde, verde, naranja, rojo, rojo)

Indicación de encendido: se ilumina en rojo durante la carga y apagado; se ilumina en verde cuando está encendido sin importar si carga o no. Indicación de nivel de sonido: verde, naranja, rojo, rojo.

B Pantalla táctil

C Botón de encendido

Mantenga pulsado para encender o apagar la unidad paterna. Pulse una vez para encender o apagar la pantalla.

D Bajar volumen

Pulse para reducir el volumen del altavoz.

E Subir volumen

Pulse para aumentar el volumen del altavoz.

F Toma de alimentación

G Agujero de reinicio

Use una punta pequeña para insertarla en el agujero para realizar un reinicio del sistema y recuperar la unidad del bebé desde un estado de bloqueo.

H Micrófono

I Antena

J Linterna

K Altavoz

4. Conectar y cargar

ADVERTENCIA

- Riesgo de estrangulación. Los niños se han ESTRANGULADO con cables. Mantenga los cables del adaptador fuera del alcance de los niños (a más de 1 metro de distancia). No use nunca cables alargadores con adaptadores CA. Use exclusivamente los adaptadores CA incluidos.

Use exclusivamente los adaptadores de alimentación incluidos (CC5V / 1500 mA) para las unidades del bebé (cámara) y (CC5V / 2000 mA) para la unidad paterna.

Conectar y cargar

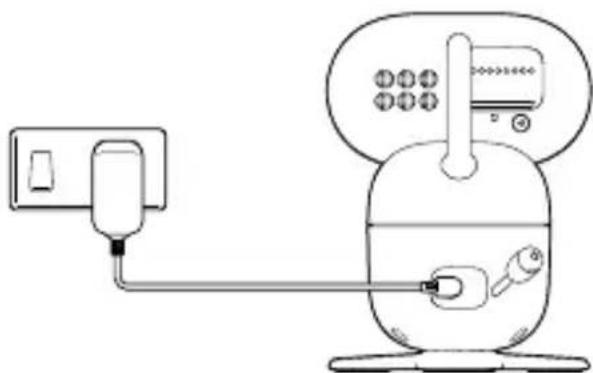

Unidad de bebé

Tendrá que realizar este proceso para una sola unidad de bebé (cámara) o múltiples.

1. Conecte el adaptador de toma redonda CC a la toma CC de la parte posterior de la unidad del bebé (cámara), y conecte el otro extremo del adaptador CA a la toma de alimentación CA.

2. Active la alimentación CA (si su toma de corriente CA tiene conmutador). La unidad de bebé (cámara) se encenderá y el indicador de encendido se iluminará en azul, y parpadeará en rojo pasados 30 segundos si la unidad paterna no se ha encendido.

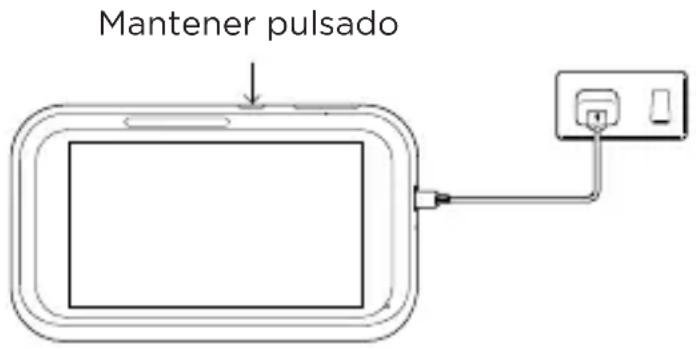

Unidad paterna

En la unidad paterna se ha preinstalado una batería recargable. Cuando esté totalmente cargada, puede mover la unidad paterna sin perder la conexión y la imagen de la unidad de bebé (cámara). Cuando cargue la batería por primera vez, deje que se cargue por completo. Las cargas subsiguientes toman aproximadamente de 8 a 10 horas al día. Una batería totalmente cargada debería ofrecer hasta 14 horas de tiempo de uso.

Mantener pulsado

1. Conecte el cable USB incluido con el conector USB-A al adaptador de alimentación.
2. Conecte el cable USB-C a la toma USB-C del lateral de la unidad patena y enchufe el adaptador de alimentación a la toma de corriente.
3. Active la alimentación CA (si su toma de corriente CA tiene conmutador).
4. La unidad paterna se encenderá automáticamente.
5. Se mostrará una pantalla de selección de idioma, seleccione el idioma y se mostrará una pantalla de bienvenida.
6. Cuando la unidad paterna esté totalmente cargada, aparecerá fijo en la pantalla.

Nota

Si el icono de batería parpadea en pantalla y se escucha un tono de alerta, indica que el nivel de batería es bajo y debe recargarse.

5. Montar la unidad del bebé (cámara)

La unidad del bebé (cámara) soporta montaje en pared y montaje flexible con el stargrip. En la parte inferior de la unidad del bebé se encuentra una rosca para montaje en pared y el stargrip flexible.

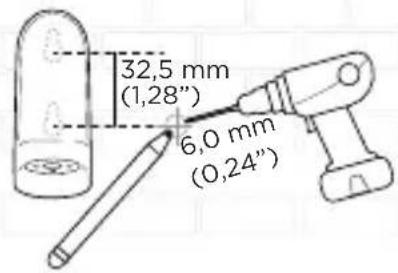

Para montaje en pared

1

1. Coloque el soporte de montaje en pared incluido en la pared y marque la posición de los 2 agujeros para tornillos. Taladre un agujero para tornillo en cada marca.
2. Instale los anclajes de pared incluidos en los 2 agujeros para tornillo de la pared.
3. Introduzca los tornillos de montaje en pared incluidos en los anclajes de la pared.
4. Retire el soporte de sobremesa aflojando el tornillo de la parte inferior del soporte con un destornillador (no incluido).
5. Fije y apriete este tornillo en la unidad del bebé (cámara) y el soporte de montaje en pared.
6. Cuelgue el soporte de montaje en pared de los agujeros de la pared.

Para el stargrip flexible

Consulte el manual del stargrip en la caja.

6. Usar el monitor de bebé video

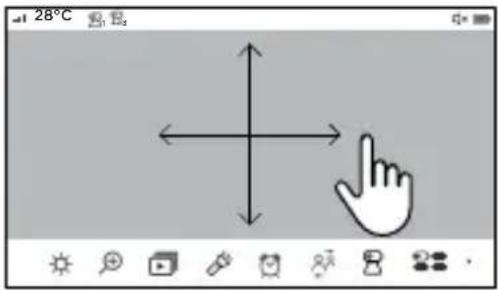

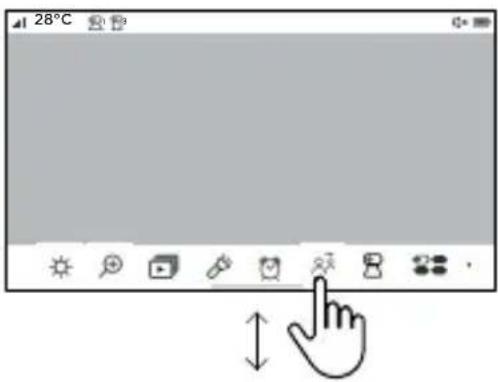

6.1 Usar la pantalla táctil

• Deslice hacia arriba en la parte inferior de la pantalla para mostrar la barra del menú. Deslice hacia abajo en la parte inferior de la pantalla o toque dos veces la pantalla para ocultar la barra del menú.
• Deslice a izquierda o derecha en la barra del menú para ver todas las opciones.

28°C

• Deslice a izquierda o derecha para desplazar lateralmente la vista de la cámara.
• Deslice arriba o abajo para inclinar la vista de la cámara.

6.2 Menú principal de la unidad paterna

Ajustar brillo del LCD

Aumentar/reducir

Abrir la reproducción de medios audio

Encender/apagar la linterna

Establecer alarma

Hablar

Selección de cámara

Encender/apagar la notificación de traducción de Lloro

Ver múltiples cámaras

Temporizador de encendido/apagado de pantalla

Unidad de temperatura °C o °F

Configuración de alerta acústica y visual activada/desactivada

Indicación de encendido, carga y nivel de sonido

Selección de idioma

Habilita o deshabilita la función de encendido de pantalla al detectar sonido

6.3 Iconos de estado

Indica el nivel de potencia de señal actual (4 niveles).

Indica que el modo de visión nocturna está activo. El video se pone en blanco y negro.

Indica que el tiempo de apagado de pantalla se ha establecido.

No se puede detectar la unidad de bebé (cámara).

Indica el nivel de batería actual (4 niveles).

Alarma activada.

Altavoz silenciado.

Linterna activada.

Zoom establecido.

Reproduciendo medios de audio.

Vista cíclica desde la cámara

Unidad de temperatura.

Modo privacidad activado. La conexión WiFi está deshabilitada y la cámara mostrará desconectado en la aplicación.

Traducción de lloro activada.

Uncomfortable

Lloro traducido = Incómodo

Sleepy

Lloro traducido = Somnoliento

Irritated

Lloro traducido = Irritado

Hungry

Lloro traducido = Hambriento

Burp

Lloro traducido = Eructo

No es posible traducir los sonidos.

Cámara seleccionada.

Nota

Según la configuración de video, la pantalla se pondrá negra pasados 5 minutos, 15 minutos o 30 minutos de inactividad para ahorrar energía.

7. Ver su bebé con dispositivo móvil

7.1 Requisitos mínimos del sistema

• Sistema Android™: Versión 7.0 o superior
• iPhone® iOS: Versión 13.0 o superior
• Internet de alta velocidad de 2,4 GHz (WiFi®): Como mínimo 1,5 Mbps de ancho de banda de subida por cámara (puede probar la velocidad de internet en este sitio: http://www.speedtest.net)

7.2 Conecte su dispositivo

Cámara

Ver su cámara desde cualquier dispositivo compatible remotamente

1. Escanee el código QR con su dispositivo y descargue la aplicación Motorola Bebé de la App Store para dispositivos iOS o de Google Play™ Store para dispositivos Android™.
2. Instale la aplicación en su dispositivo.
3. Siga las instrucciones en pantalla para ejecutar y registrarse o acceder a la aplicación.
4. Abra la aplicación Motorola Bebé en su teléfono compatible.
5. Siga las instrucciones de la aplicación para crear su cuenta y conectar la cámara a su dispositivo.

7.3 Configure la cuenta de usuario para activar la detección y traducción de lloro

• En la aplicación acceda a su PIP1710 CONNECT para ver la transmisión en directo, toque el icono y a continuación el icono de BeyondCry™ en la parte inferior de la aplicación.
• Se mostrará la vista de la app de la traducción del lloro. Toque "Activar" y configure la cuenta en la vista web de Zoundream.
