MANUALE UTENTE PIP1710 CONNECT MOTOROLA

Questo opuscolo fornisce le informazioni di avvio rapido del PIP1710 CONNECT. Per una spiegazione completa di tutte le funzioni, scaricare la guida per l'utente da motorolanursery.com.

2. Contenuto all'interno della scatola

Unità bambino Unità genitore Supporto flessibile

per culla Stargrip

Staffa di montaggio a parete

Viti di montaggio a parete e tasselli a muro

• Cavo da USB A a USB C
- Adattatore di alimentazione USB A con spina intercambiabile UK e UE (per l'unità genitore)
- Adattatore di alimentazione tondo DC con spina intercambiabile UK e UE (per l'unità bambino/videocamera)

Serve aiuto?

In caso di problemi durante la configurazione o l'utilizzo del PIP1710 CONNECT, contattare il Servizio Clienti all'indirizzo motorolanursery.com/support oppure consultare la sezione Aiuto e supporto sull'app.

3. Veloce panoramica

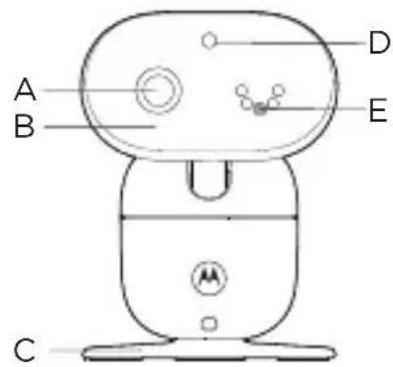

Unità bambino (videocamera)

Vista frontale Vista posteriore

A B C D E

A Videocamera
B Testa panoramica e inclinabile motorizzata

Offre regolazioni automatiche della videocamera tramite scorrimento sul touchscreen dell'unità genitore.

C Supporto da scrivania
D Sensore di luce e LED a infrarossi

Il sensore di luce rileva un basso livello di luce ambientale per attivare la modalità di visione notturna. I LED a infrarossi attorno alla videocamera e dietro la lente nera sono ACCESI e gli schermi dell'unità genitore e dello smartphone diventano bianchi e neri. L'icona della visione notturna verrà visualizzata nella parte superiore dello schermo.

E Microfono

Rileva i suoni provenienti dal bambino.

Nota: assicurarsi di rimuovere qualsiasi copertura o nastro protettivo.

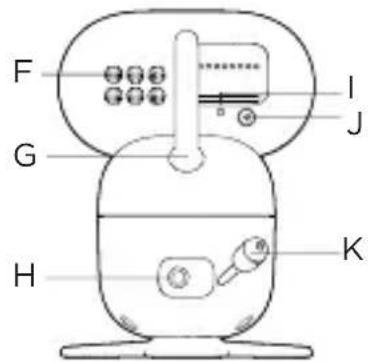

F Altoparlante

G Antenna

H Presa di alimentazione

I Indicatore LED di alimentazione/collegamento

Si illumina di blu quando l'unità genitore è accesa e collegata all'unità bambino (videocamera).

Lampeggia in rosso quando la videocamera non è connessa né all'unità genitore né ai router Wi-Fi.

Si spegne automaticamente durante la modalità notturna.

J Pulsante di associazione

Tenere premuto per eseguire l'associazione con l'unità genitore.

K Sensore di temperatura

Unità genitore

Vista frontale Vista posteriore

A Indicazioni (verde, verde, arancione, rosso, rosso)

Indicazione di alimentazione: si illumina di rosso quando il dispositivo è in carica ed è spento; si illumina di verde quando è acceso, indipendentemente dal fatto che sia in carica o meno. Indicazione del livello sonoro: verde, arancione, rosso, rosso.

C Pulsante di accensione

Tenere premuto per accendere o spegnere l'unità genitore. Premere una volta per accendere o spegnere lo schermo.

D Volume giù

Premere per diminuire il volume dell'altoparlante.

E Volume su

Premere per aumentare il volume dell'altoparlante.

F Presa di alimentazione

G Foro di reset

Utilizzare un piccolo spillo per inserirlo ed eseguire un reset del sistema e ripristinare l'unità principale da uno stato di blocco.

H Microfono

I Antenna

J Torcia

K Altoparlante

4. Connetti e carica

ATTENZIONE

- Pericolo di strangolamento. I bambini rischiano di essere STRANGOLATI dai cavi. Tenere il cavo dell'adattatore fuori dalla portata dei bambini (a più di 1 metro di distanza). Non utilizzare mai prolunghe con adattatori AC. Utilizzare solo gli adattatori AC forniti.

Utilizzare solo gli adattatori di alimentazione in dotazione (DC5V/1500 mA) per l'unità bambino (videocamera) e (DC5V/2000mA) per l'unità genitore.

Connetti e carica

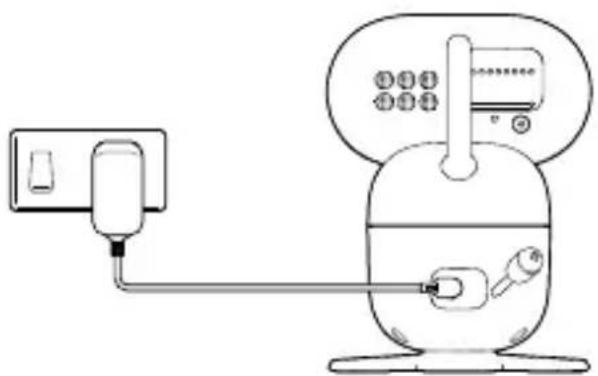

Unità bambino

Sarà necessario eseguire questa procedura per le unità (videocamera) singole o multiple.

1. Inserire l'adattatore con connettore DC rotondo nella presa DC sul retro dell'unita bambino (videocamera) e inserire l'altra estremità dell'adattatore AC nella presa di corrente AC.

2. Accendere l'alimentazione AC (se la presa di corrente AC dispone di un interruttore). L'unità bambino (videocamera) si accende e l'indicatore di alimentazione si illumina in blu e lampeggia in rosso dopo 30 secondi se l'unità genitore non è stata accesa.

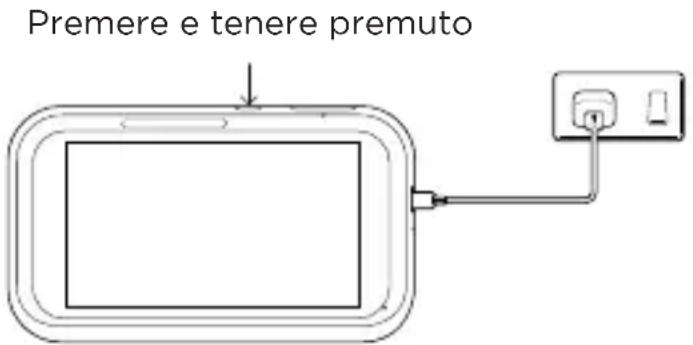

Unità genitore

Una batteria ricaricabile è già preinstallata all'interno dell'unità genitore. Quando è completamente carica, è possibile spostare l'unità genitore senza perdere il collegamento e l'immagine proveniente dall'unità bambino (videocamera). Quando si carica la batteria per la prima volta, lasciarla caricare completamente. La ricarica successiva richiede in genere dalle 8 alle 10 ore al giorno. Una batteria completamente carica dovrebbe garantire fino a 14 ore di utilizzo.

Premere e tenere premuto

1. Collegare il cavo USB in dotazione con lo spinotto USB A all'adattatore di alimentazione.
2. Collegare il cavo USB C alla presa USB C sul lato dell'unità genitore e collegare l'adattatore di alimentazione alla presa a muro.
3. Accendere l'alimentazione AC (se la presa di corrente AC dispone di un interruttore).
4. L'unità genitore si accende automaticamente.
5. Viene visualizzata una schermata di selezione della lingua. Selezionare la lingua e verrà visualizzata una schermata di benvenuto.
6. Quando l'unità genitore è completamente carica, apparirà fisso sul display.

Nota

Se l'icona della batteria sullo schermo è rossa e viene emesso un tono di avviso, significa che il livello della batteria è basso e deve essere ricaricata.

5. Montaggi dell'unità bambino (videocamera)

L'unità Baby (videocamera) supporta sia il montaggio a parete sia il montaggio flessibile Stargrip. Nella parte inferiore dell'unità bambino si trovano un dado per il montaggio a parete e il supporto flessibile Stargrip.

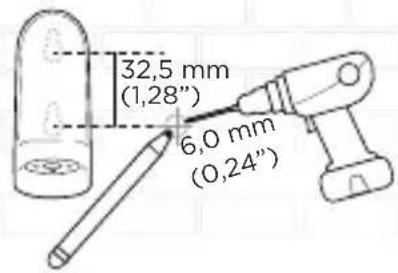

Per il montaggio a parete

1

1. Posizionare la staffa di montaggio a parete in dotazione sulla parete e segnare le posizioni dei 2 fori per le viti. Praticare un foro per vite su ogni segno.
2. Inserire i tasselli forniti in dotazione in 2 fori per viti sulla parete.
3. Inserire le viti di montaggio a parete in dotazione negli tasselli.
4. Rimuovere il supporto da tavolo allentando la vite posta sul lato inferiore del supporto con un cacciavite (non in dotazione).
5. Fissare e serrare questa vite sull'unità bambino (videocamera) e sulla staffa di montaggio a parete.
6. Appendere la staffa di montaggio a parete alle viti di montaggio a parete sulla parete.

Per il supporto flessibile Stargrip

Fare riferimento al manuale dello Stargrip nella scatola.

6. Utilizzo del baby monitor video

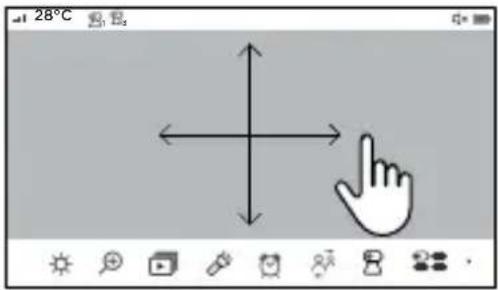

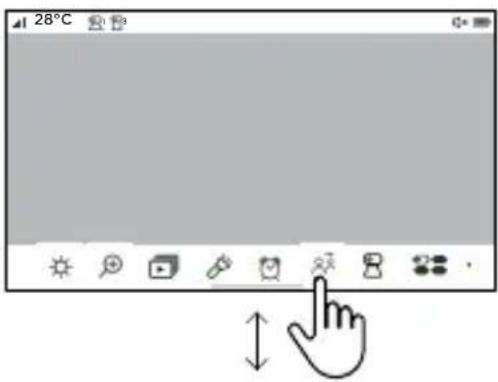

6.1 Utilizzare il touchscreen

• Scorrere verso l'alto nella parte inferiore dello schermo per visualizzare la barra dei menù. Scorrere verso il basso nella parte inferiore dello schermo o toccare due volte lo schermo per nascondere la barra dei menù.
• Scorrere verso sinistra o verso destra sulla barra dei menù per visualizzare tutte le opzioni.

28°C

• Scorrere verso sinistra o destra per visualizzare la panoramica della videocamera.
• Scorrere verso l'alto o verso il basso per inclinare la vista della videocamera.

6.2 Menù principale dell'unità genitore

Regola la luminosità dell'LCD

Zoom avanti/indietro

Apri la riproduzione multimediale audio

Accendi/spegni la torcia

Imposta l'allarme

Rispondi

Selezione della videocamera

Attiva/disattiva la notifica di traduzione del pianto

Visualizzazione di più videocamere

Timer di accensione/spegnimento dello schermo

Unità di temperatura °C o °F

Impostazione per l'attivazione/disattivazione dell'avviso audio e visivo

Indicazione di potenza, carica e livello sonoro

Selezione della lingua

Abilitare o disabilitare la funzione di accensione dello schermo quando viene rilevato un suono

6.3 Icone di stato

Indica il livello di potenza del segnale attuale (4 livelli).

Indica che la modalità di visione notturna è attiva. Il video diventa in bianco e nero.

Indica che è impostato il tempo di spegnimento dello schermo.

Impossibile rilevare l'unità bambino (videocamera).

Indica il livello attuale della batteria (4 livelli).

L'allarme è attivato.

L'altoparlante è disattivato.

La torcia è accesa.

Lo zoom è impostato.

Audio in riproduzione.

Vista ciclica dalla fotocamera.

Unità di temperatura.

La modalità privacy è attiva. La connessione Wi-Fi è disattivata e la videocamera verrà visualizzata come offline sull'app.

La traduzione del pianto è attiva.

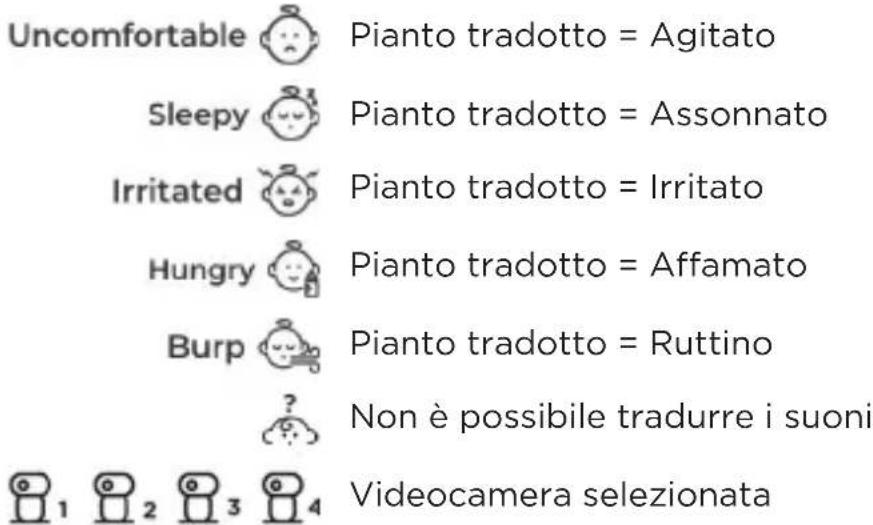

Uncomfortable 🎨 Pianto tradotto = Agitato Sleepy 🎨 Pianto tradotto = Assonnato Irritated 🎨 Pianto tradotto = Irritato Hungry 🎨 Pianto tradotto = Affamato Burp 🎨 Pianto tradotto = Ruttino ? Non è possibile tradurre i suoni 1 2 3 4 Videocamera selezionata

Nota

A seconda delle impostazioni video, il display si spegnerà dopo 5, 15 o 30 minuti di inattività per risparmiare energia.

7. Visualizza il tuo bambino tramite dispositivo mobile

7.1 Requisiti minimi di sistema

• Android™ System: Versione 7.0 o superiore
• iPhone® iOS: Versione 13.0 o superiore
• Internet ad alta velocità a 2,4 GHz (Wi-Fi®): Almeno 1,5 Mbps di larghezza di banda in upload per telecamera (è possibile testare la velocità internet su questo sito: http://www.speedtest.net).

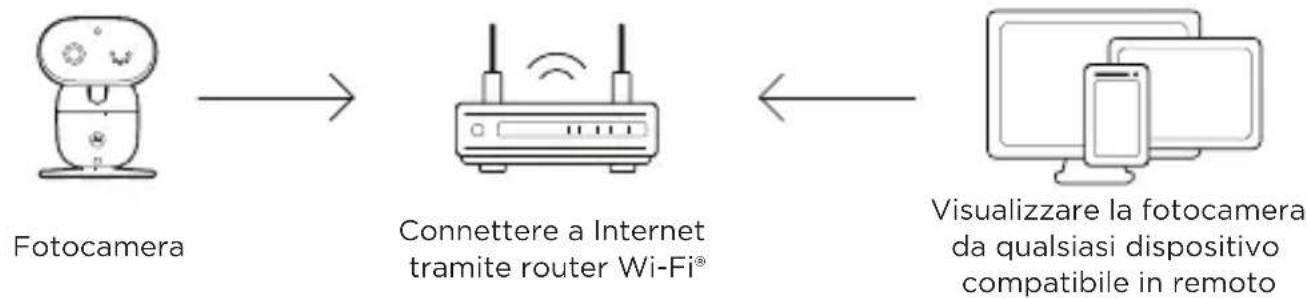

7.2 Collega il tuo dispositivo

1. Scansionare il codice QR con il dispositivo smart e scaricare l'app Motorola Bebé dall'App Store per i dispositivi iOS o dal Google Play™ Store per i dispositivi Android™.
2. Installare l'app sul dispositivo.
3. Seguire le istruzioni sullo schermo per attivare e registrarsi o accedere all'app.
4. Aprire l'app Motorola Bebé su smartphone compatibile.
5. Seguire le istruzioni all'interno dell'app per creare il proprio account e connettere la fotocamera al dispositivo.

7.3 Imposta l'account utente per attivare il rilevamento e la traduzione del pianto

• Nell'app, entrare in PIP1710 CONNECT per visualizzare lo streaming live, toccare l'icona e poi l'icona BeyondCry ™ nella parte inferiore dell'app.
• Verrà mostrata la visualizzazione dell'app della traduzione del pianto. Toccare "Attiva" e poi configurare l'account nella visualizzazione web di Zoundream.
