BRUKSANVISNING PIP1710 CONNECT MOTOROLA

Detta häfte ger dig snabbstartsinformation om din PIP1710 CONNECT. För en fullständig förklaring av alla funktioner, ladda ner användarhandboken från motorolanursery.com

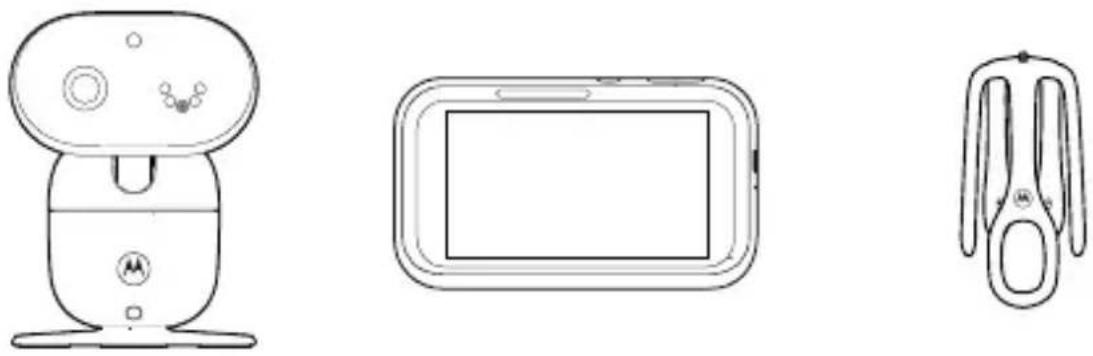

2. Innehåll inuti lådan

Babyenhet Föräldraenhet Stargrip-fäste för spjälsäng

Väggmonteringskonsol Väggmonteringsskruvar och väggfästen

• USB-A till USB-C-kabel
• USB-A-strömadapter med utbytbar UK- och EU-kontakt (för föräldraenheten)
• DC rund strömadapter med utbytbar UK- och EU-kontakt (för baby-/kameraenheten)

Behöver du hjälp?

Om du har problem med att konfigurera eller använda PIP1710 CONNECT kontaktar du kundtjänst på motorolanursery.com/support eller läser avsnittet hjälp och support i appen.

3. Snabb överblick

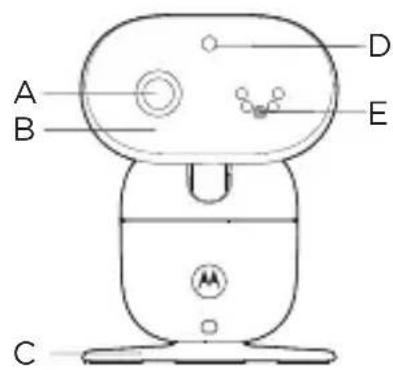

Babyenhet (kamera)

Vy framifrån Vy bakifrån

A B C D E

A Kamera
B Motordrivet panorerings- och vinklingshuvud

Det erbjuder automatiska kamerajusteringar genom att svepa på föräldraenhetens pekskärm.

C Bordsstativ
D Ljussensor och infraröda lysdioder

Ljussensorn känner av en låg nivå av omgivande ljus för att aktivera mörkerseendeläget. De infraröda lysdioderna runt kameran och bakom det svarta objektivet är PÅ och skärmarna på föräldraenheten och smartphonen blir svartvita. Ikonen för mörkerseende visas högst upp på skärmen.

E Mikrofon

Den fångar upp ljud från barnet.

Obs: Se till att du tar bort eventuella skydd eller skyddstejp från den.

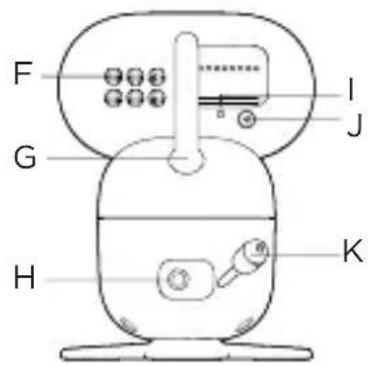

F Högtalare

G Antenn

H Strömuttag

I LED-indikator för ström / länkning

Den lyser blått när föräldraenheten är påslagen och ansluten till babyenheten (kameran).

Den blinkar rött när kameraenheten inte är ansluten till vare sig föräldraenheten eller Wi-Fi-routrarna.

Den stängs av automatiskt i nattläge.

J Parkopplingsknapp

Tryck och håll för att para ihop med förädraenheten.

K Temperatursensor

Föräldraenhet

Vy framifrån Vy bakifrån

A Indikationer (grön, grön, orange, röd, röd)

Strömindikator: lyser rött när den laddas och är avstängd; lyser grönt när den är påslagen oavsett om den laddas eller inte.

Ljudnivåindikering: grön, orange, röd, röd.

B Pekskärm

C Strömknapp

Tryck och håll in för att slå på eller av föräldraenheten. Tryck en gång för att slå på eller av skärmen.

D Volym ner

Tryck på för att minska högtalarvolymen.

E Volym upp

Tryck på för att öka högtalarvolymen.

F Strömuttag

G Återställningshål

Använd en liten nål för att sätta in i det för att utföra en systemåterställning och återställa föräldraenheten från ett låsningsläge.

H Mikrofon

I Antenn

J Ficklampa

K Högtalare

4. Anslut och ladda

WARNING

- Risk för strypning. Barn har STRYPTS i sladdar. Förvara adaptersladdarna utom räckhåll för barn (mer än 1 meter bort). Använd aldrig förlängningssladdar med nätadaptrar. Använd endast de nätadaptrar som medföljer.

Använd endast de medföljande nätadaptrarna (DC5V / 1500 mA) för babyenheten (kamera) och (DC5V / 2000 mA) för föräldraenheten.

Anslut och ladda

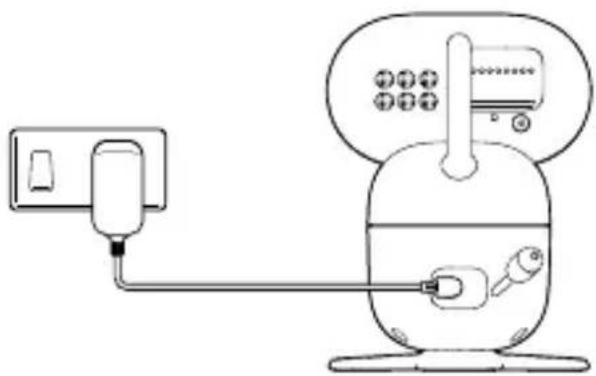

Babyenhet

Du måste utföra den här processen för en eller flera babyenheter (kamera).

1. Anslut den runda DC-kontaktadaptern till DC-uttaget på baksidan av babyenheten (kameran) och anslut den andra änden av nätadaptern till nätuttaget.

2. Slå på växelströmmen (om ditt nätuttag har en strömbrytare). Babyenheten (kameran) slås på och strömindikatorn lyser blått och blinkar rött efter 30 sekunder om föräldraenheten inte har startats.

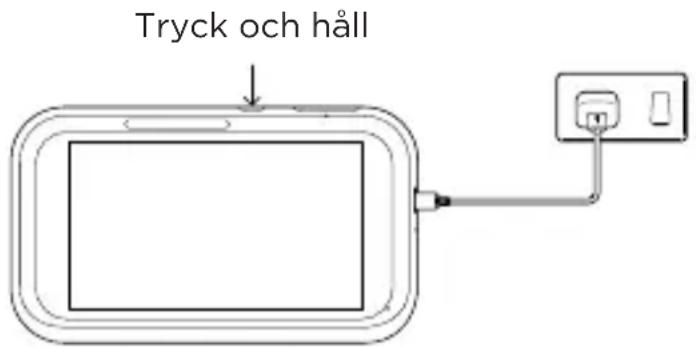

Föräldraenhet

Ett laddningsbart batteri är redan förinstallerat i föräldraenheten. När föräldraenheten är fulladdad kan du flytta den utan att förlora länken och bilden från babyenheten (kameran). När du laddar batteriet för första gången ska du låta det bli fulladdat. Efterföljande laddning tar vanligtvis cirka 8 till 10 timmar per dag. Ett fulladdat batteri bör ge upp till 14 timmars användningstid.

Tryck och håll

1. Anslut den medföljande USB-kabeln med USB-A-kontakten till nätadaptern.
2. Anslut USB-C-kabeln till USB-C-uttaget på sidan av förädraenheten och anslut nätadaptern till vägguttaget.
3. Slå på växelströmmen (om ditt nätuttag har en strömbrytare).
4. Föräldraenheten slås på automatiskt.
5. En skärm för språkval visas, välj språk och sedan visas en välkomstskärm.
6. När föräldraenheten är fulladdad visas stadigt på skärmdisplayen.

Obs

Om batteriikonen på skärmen är röd och en varningssignal hörs betyder det att batterinivån är låg och behöver laddas.

5. Montera babyenheten (kameran)

Babyenheten (kameran) har stöd för både väggmontering och flexibelt stargrip. Längst ned på babyenheten finns en skruvmutter för väggmontering och det flexibla stargrip.

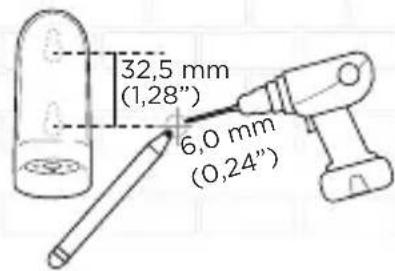

För väggmontering

1

1. Placera den medföljande väggmonteringskonsolen på väggen och markera positionerna för 2 skruvhål. Borra ett skruvhål vid varje markering.
2. Montera de medföljande väggankarna i 2 skruvhål på väggen.
3. Sätt i de medföljande väggmonteringsskruvarna i väggankarna.
4. Ta bort bordsstativet genom att lossa skruven på undersidan av bordsstativet med en skruvmejsel (medföljer inte).
5. Fäst skruven på babyenheten (kameran) och väggmonteringskonsolen.
6. Häng väggfästet på väggmonteringsskruvarna på väggen.

För flexibelt stargrip

Se bruksanvisningen om stargrip i rutan.

6. Använda videobabymonitorn

6.1 Använda pekskärmen

28°C

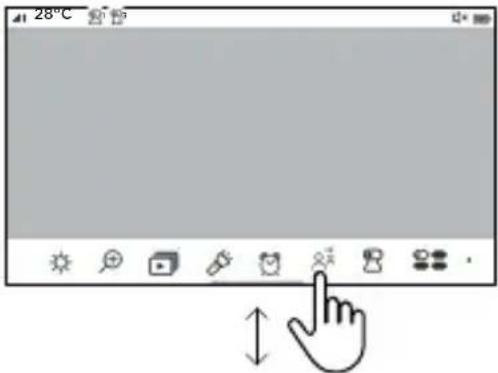

- Svep uppåt längst ned på skärmen för att visa menyraden. Svep nedåt på skärmen längst ned eller tryck två gånger på skärmen för att dölja menyraden.

- Bläddra åt vänster eller höger i menyraden för att se alla alternativ.

28°C

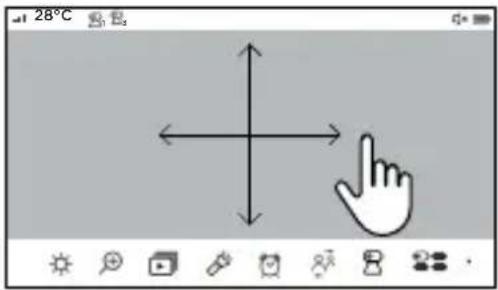

- Svep åt vänster eller höger för att panorera kameravyn.

- Svep uppåt eller nedåt för att vinkla kameravyn.

6.2 Huvudmeny för föräldraenheten

Justera LCD-ljusstyrkan

Zooma in/ut

Öppna uppspelning av ljudmedia

Slå på/av ficklampan

Ställ in larmet

Svara

Kameraval

Slå på/av meddelandet om skrik ska översättas

Visa flera kameror

Timer för skärm på/av

Inställning för ljud- och visuell varning på/av

Indikator för ström, laddning och ljudnivå

Språkval

Aktiverar eller inaktiverar funktionen där skärmen slås på när ljud upptäcks

6.3 Statusikoner

Anger aktuell signalstyrkenivå (4 nivåer).

Anger att mörkerseendeläget är på. Videon blir svartvit.

Anger att avstängningstiden för skärmen är inställd.

Det gick inte att detektera babyenheten (kameran).

Anger aktuell batterinivå (4 nivåer).

Larmet är på.

Högtalaren är avstängd.

Ficklampan är på.

Zoom är inställd.

Kamera vald.

Ljudmedia spelas upp.

Växla vy från kameran.

Temperaturenhet.

Sekretessläget är på. Wi-Fi-anslutningen är avaktiverad och kameran visas offline i appen.

Skriköversättningen är på.

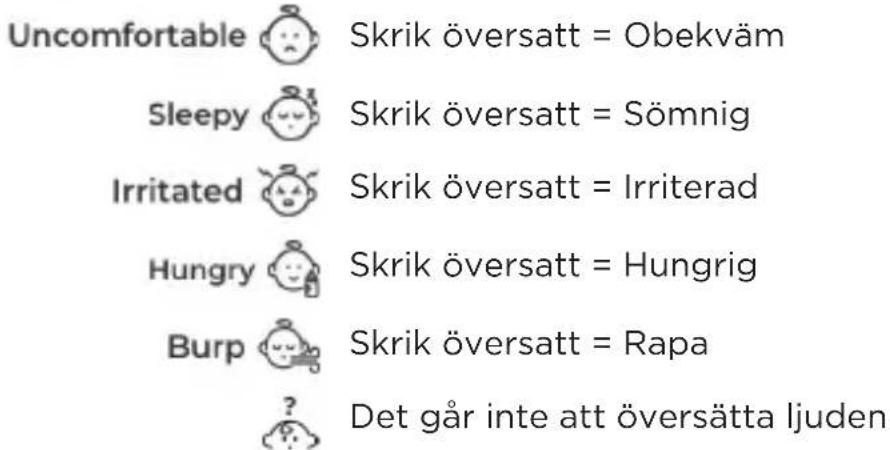

Uncomfortable Skrik översatt = Obekväm Sleepy Skrik översatt = Sömnig Irritated Skrik översatt = Irriterad Hungry Skrik översatt = Hungrig Burp Skrik översatt = Rapa ? Det går inte att översätta ljuden

Obs

Beroende på videoinställningarna blir skärmen tom efter 5 minuter, 15 minuter eller 30 minuters inaktivitet för att spara ström.

7. Titta på ditt barn via en mobil enhet

7.1 Lägsta systemkrav

• Android™ System: Version 7.0 eller senare
• iPhone® iOS: Version 13.0 eller senare
• Höghastighetsinternet på 2,4 GHz (Wi-Fi®): Minst 1,5 Mbps uppladdningsbandbredd per kamera (du kan testa din internethastighet på denna sida: http://www.speedtest.net).

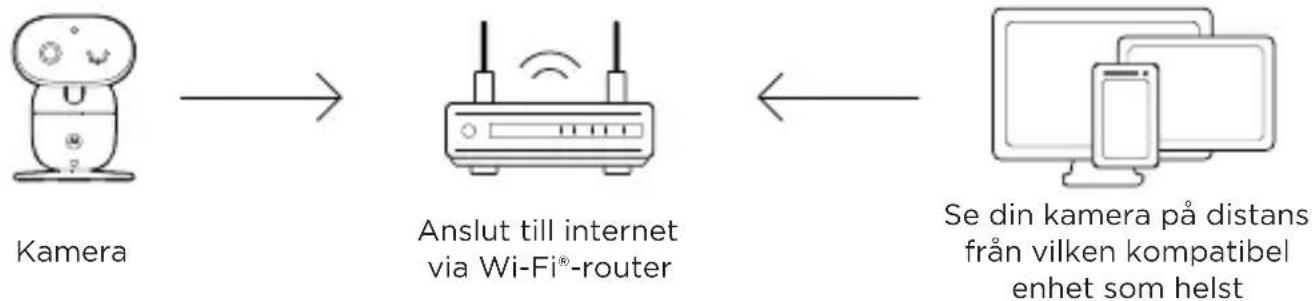

7.2 Anslut enheten

1. Skanna QR-koden med din smarta enhet och ladda ner Motorola Bebéappen från App Store för iOS-enheter eller från Google Play™ Store för Android™-enheter.
2. Installera appen på din enhet.
3. Följ instruktionerna på skärmen för att köra och registrera dig eller logga in på appen.
4. Öppna Motorola Bebé-appen på din kompatibla smartphone.
5. Följ instruktionerna i appen för att skapa ditt konto och ansluta kameran till din enhet.

7.3 Ställ in användarkonto för att aktivera skrikdetektering och översättning

• I appen anger du din PIP1710 CONNECT för att se livesändningen, tryck på -ikonen och sedan på BeyondCry™-ikonen längst ner i appen.
• Appvyn för skrik-översättningen visas. Tryck på "Aktivera" och konfigurera sedan kontot i Zoundreams webbvy.
