| Type de produit | Aspirateur industriel pour liquides ou substances sèches |
| Marque | Starmix |
| Modèle | ISC Batrix M 36-18V (ISC CLDC) |
| Classe de poussière | M (VLEP ≥ 0,1 mg/m³) |
| Tension nominale | 36 V (batteries CAS 18 V ou 36 V) |
| Puissance nominale / max. | 850 W / 900 W |
| Débit d'air (au ventilateur) | 66 l/s (238 m³/h) |
| Débit d'air (au tuyau) | 38 l/s (137 m³/h) |
| Dépression (au ventilateur / au tuyau) | 240 hPa / 213 hPa |
| Niveau sonore (LpA / Lwa) | 72 dB(A) / 86 dB(A) |
| Poids | 12,6 kg |
| Dimensions (L x l x H) | 46 x 40 x 57 cm |
| Volume du réservoir | 25 L |
| Alimentation | Batteries lithium-ion CAS (2 × 18 V ou 1 × 36 V) |
| Modes de fonctionnement | ON (continu), AUTO (veille avec Cordless Control), 3 vitesses |
| Nettoyage du filtre | Automatique (AUTO), manuel (MAN), ou désactivé (OFF) |
| Indicateur de remplissage | Voyant lumineux (et signal sonore pour classe M) |
| Types d'aspiration | Sec et humide |
| Sécurité | Arrêt automatique réservoir plein, protection surchauffe batterie, signal débit minimum |
| Entretien | Nettoyage régulier des filtres, vidage réservoir, nettoyage contacts batterie |
| Pièces détachées (exemples) | Cartouches filtrantes (FKP 4300, HEPA, NANO, Advanced), sacs filtrants (FBV 25/35, FBPE 25/35), tuyau Ø35 mm 4 m, batterie Li-HD 18V 10.0 Ah, chargeur ASC 145 |
| Réparabilité | Réparations par personnel spécialisé, pièces originales |
| Conditions ambiantes | Température 0-40°C, humidité 5-95 %, intérieur/extérieur |
| Mise au rebut | Ne pas jeter avec ordures ménagères ; batteries en centre de collecte |
FOIRE AUX QUESTIONS - ISC Batrix M 36-18V Starmix
Questions des utilisateurs sur ISC Batrix M 36-18V Starmix
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Aspirateur au format PDF gratuitement ! Retrouvez votre notice ISC Batrix M 36-18V - Starmix et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil ISC Batrix M 36-18V de la marque Starmix.
MODE D'EMPLOI ISC Batrix M 36-18V Starmix
Notice d'utilisation
Notice d'utilisation 38
Avant la mise en service de l'aspirateur, lire attentivement le manuel d'utilisation. Le manuel d'utilisation vous fournit des indications importantes concernant la sécurité, la mise en service, l'utilisation, la maintenance et l'entretien. Conserver soigneusement le mode d'emploi et le remettre aux utilisateurs auxquels vous transmettriez l'appareil.
Le constructeur se réserve le droit d'apporter des modifications à la conception et à l'équipement.
1 Explication des symboles et caractères utilisés
| Symbole / Message Description | |
| Il s'agit d'un symbole d'avertissement. Il vous prévient d'éventuels risques de blessures. Suivre toutes les consignes portant ce symbole pour éviter tout risque de blessures ou de mort. Le symbole d'avertissement apparaît toujours en lien avec les messages DANGER, AVERTISSMENT et PRUDENCE. | |
| DANGER ! | Indique un danger à degré de risque élevé qui entraînera la mort ou des blessures graves s'il n'est pas évité. |
| AVERTISSEMENT ! | Indique un danger à degré de risque moyen qui peut entraîner la mort ou des blessures graves s'il n'est pas évité. |
| PRUDENCE ! | Indique un danger à degré de risque faible qui peut entraîner des blessures légères ou modé rées s'il n'est pas évité. |
| REMARQUE | Indique des conseils ou des indications qui facilitent le travail et favorisent un usage sûr. |
| Indique une condition à remplir avant de pouvoir exécuter une action. | |
| ▶ | Indique des étapes devant être exécutées successivement par l'utilisateur. |
| ↳ | Indique le résultat d'une action. |
Risque d'explosion et d'incendie
L'aspiration de substances inflammables ou d'éléments surchauffés peut mettre feu à l'appareil. Risque de brûlure ou de blessure à cause de projections.
▶ Ne pas utiliser l'aspirateur dans des endroits sujets à un risque d'explosion. - Tenir l'aspirateur à distance des gaz et des substances inflammables. ▶ Ne pas utiliser l'aspirateur dans un environnement où se trouvent des aérosols. Les substances suivantes ne doivent pas être aspirées : - les dissolvants inflammables ou explosifs - les matériaux imprégnés de dissolvant - les poussières explosives - les liquides comme l'essence, le pétrole, l'alcool, les diluants - les matériaux et copeaux d'une température sup. à 60 °C ▶ Si le moteur se bloque, éteindre immédiatement l'aspirateur. ▶ Retirer la/les batterie(s) d'un appareil laissé sans surveillance.
Risque de combustion de la batterie
La surchauffe de la batterie et les courts-circuits peuvent donner lieu à la combustion ou à l'explosion de la batterie.
Protéger le bloc de batteries de la chaleur, p. ex. d'une exposition constante à la lumière du soleil ou au feu. Si une batterie n'est pas utilisée, elle doit être conservée à distance suffisante des autres objets métalliques comme les agrafes, les pièces, les clés, les clous, les vis et les autres morceaux de métal. Ceux-ci peuvent constituer un milieu conducteur entre les contacts. ▶ Ne pas transporter les blocs de batterie dans des sacs contenant d'autres objets. ▶ NE JAMAIS VERSER DE L'EAU SUR UNE BATTERIE LITHIUM-ION QUI BRÛLE ! Utiliser impérativement un extincteur (classe d'incendie D). ▶ Ne pas respirer la fumée d'une batterie qui brûle. Au besoin, consulter un médecin. - Ne pas charger la batterie si la température est inférieure à 5 °C ou supérieure à 45 °C. La durée de vie est la plus longue et la performance est optimale lorsque le bloc de batterie est chargé à une température de l'air d'env. 20 °C. Si le bloc de batterie est trop chaud durant la charge, déconnecter le câble d'alimentation et éteindre immédiatement l'appareil.
▶ Ne pas court-circuiter les contacts de la batterie ! Nettoyer régulièrement les batteries et leur compartiment. ▶ Changer les batteries défectueuses. ▶ Ne pas ouvrir les batteries.
Danger pour la santé dû aux poussières dangereuses
Respirer des poussières dangereuses peut entraîner de graves maladies des poumons.
▶ Ne pas utiliser l'aspirateur pour aspirer des poussières contenant de l'amiante. Lorsque vous aspirez des poussières de la classe de poussière M, porter un appareil de protection respiratoire approprié. - Avant chaque opération de maintenance, éteindre l'aspirateur et retirer les batteries.
▶ Porter un équipement de protection individuelle approprié.
Nettoyer l'aspirateur avant de le démonter.
Procéder au démontage face à un système de ventilation forcée filtrée localement.
Nettoyer le lieu de maintenance une fois la tâche effectuée.
▶ Ne pas mettre en service les aspirateurs de classe M si l'avertisseur et la LED sont défectueux.
Risque d'électrocution
La tension indiquée sur la plaque signalétique doit concorder avec la tension de la batterie. - Éteindre l'aspirateur après chaque utilisation et avant chaque opération de maintenance. ▶ Ne jamais ouvrir l'aspirateur en plein air par temps de pluie ou d'orage. - Conserver l'aspirateur à l'intérieur, au sec et à l'abri du gel. ▶ Utiliser uniquement des batteries originales. ▶ Retirer la/les batterie(s) qui ne sont pas nécessaires. - Avant l'entretien, resp. l'ouverture de l'aspirateur, retirer la/les batterie(s). ▶ Éteindre l'aspirateur avant de changer les batteries. ▶ Ne pas manipuler la batterie avec les mains mouillées. - Éteindre immédiatement l'aspirateur s'il en sort de la mousse ou du liquide. Vider le réservoir et la cartouche filtrante plissée. ▶ Toujours conserver l'intérieur du couvercle sec. Lorsque des batteries sont insérées, veiller à ce que le compartiment soit constamment fermé. ▶ Ne pas toucher les contacts du compartiment de batterie avec les mains ou des objets. ▶ Ne pas mettre d'objets dans le compartiment de batterie. - Avant l'utilisation, vérifier que la/les batterie(s) est/sont bien bloquée(s). Nettoyer régulièrement les contacts des batteries. N'utiliser qu'un tuyau conducteur dédié aux aspirateurs à batteries. ▶ Veiller à l'équilibre de charge.
Risques de blessures dus à des batteries défectueuses
▶ Ne pas toucher la matière qui fuit lorsque les batteries fuient.
Danger dû à la maintenance, à la réparation et au nettoyage non appropriés
Les appareils qui ne sont pas entretenus et réparés de façon appropriée constituent un danger pour l'utilisateur.
▶ Ne faire effectuer les réparations que par du personnel spécialisé, p. ex. par le service client. N'utiliser que des pièces de rechange originales. N'utiliser que les accessoires livrés avec l'aspirateur ou mentionnés dans le manuel d'utilisation. Lors d'une utilisation dans le secteur agroalimentaire : nettoyer et désinfecter l'aspirateur immédiatement après usage afin d'éviter la formation de germes. ▶ Ne pas utiliser de produit de nettoyage inflammable. Pour nettoyer, n'utiliser ni appareils à jet de vapeur ni nettoyeurs à haute pression. ▶ Ne pas nettoyer les cartouches filtrantes avec de l'air comprimé. ▶ Ne pas nettoyer les composants de l'aspirateur avec des acides, de l'acétone ou des dissolvants. Vous pourriez endommager son matériau. ▶ Vérifier régulièrement le fonctionnement de l'avertisseur et de la LED.
Danger dû à une erreur humaine
L'aspirateur ne doit pas être utilisé par des personnes (enfants inclus) ayant des déficiences physiques, sensorielles ou mentales, ou un manque d'expérience et de connaissances. Il faut surveiller les enfants afin de s'assurer qu'ils ne jouent pas avec l'appareil. ▶ Ne pas orienter la buse, le tuyau ou le tube vers des personnes ou des animaux.
Risque d'explosion lors de travaux souterrains
L'aspiration de gaz inflammables lors du forage d'une bulle de méthane peut mettre feu à l'appareil. Risque d'explosion.
L'aspirateur ne doit pas être utilisé dans des endroits sujets à un risque d'explosion.
Risque de blessures dû à un maniement inadapté
▶ Ne pas laisser l'aspirateur sans surveillance. ▶ Ne jamais monter ni s'asseoir sur l'aspirateur. ▶ Ne poser l'aspirateur que sur des surfaces planes. Risque de chute lors de l'utilisation dans des escaliers. Veiller à ne pas tomber. ▶ Ne pas plier, coincer ou tirer sur les bords tranchants le tuyau d'aspiration. - Positionner toujours le tuyau d'aspiration en sorte qu'il ne fasse trébucher personne. Attacher au maximum une boîte à outils à l'aspirateur. ▶ Retirer la boîte à outils avant d'ouvrir le couvercle. ▶ Ne pas soulever l'aspirateur par la boîte à outils. ▶ Ne pas utiliser l'aspirateur et ses accessoires dans les cas suivants : - Les batteries sont défectueuses - L'aspirateur est visiblement endommagé, p. ex. compte tenu de fissures sur son boîtier, d'arêtes vives - Si vous pensez qu'il y a un dommage imperceptible, p. ex. après une chute.
Danger dû à la foudre
En cas d'orage, ne pas utiliser l'aspirateur en extérieur.
Danger dû au bruit
Risque de blessures dû à des signes de fatigue, au stress ou à une communication difficile.
▶ Porter une protection auditive lors du travail.
Danger dû à une mauvaise posture
Lorsque vous aspirez ou changez les batteries, veillez à la tenue de votre corps.
Possibles risques de blessure dues au travail avec un appareil défectueux
▶ Éteindre immédiatement l'aspirateur si vous remarquez un défaut. Lorsque l'aspirateur ne peut pas être éteint, retirer les batteries de l'appareil. ▶ Ne pas mettre en service un appareil défectueux.
Danger dû aux projections d'objets
Blessures dues à des chocs ou à des impacts
Lire le chapitre 5 (fonctionnement) afin de savoir en vue de quels usages vous nécessitez quel filtre, resp. cartouche filtrante. N'introduire les filtres, resp. les cartouches filtrantes, que de la façon indiquée au chapitre 5 (Fonctionnement).
Risque d'étouffement
▶ Ne pas laisser les enfants jouer avec les matériaux d'emballage, p. ex. avec les films d'emballage. ▶ Ne pas laisser les enfants jouer avec les petites pièces.
2.2 Classes de poussière
Les machines qui éliminent la poussière sont testées conformément à la norme DIN EN 60335-2-69 et divisées selon des classes de poussière.
Les aspirateurs de la classe de poussière L conviennent à l'aspiration/pompage de poussières sèches, non inflammables, nocives, pour des Valeurs Limites d'Exposition Professionnelle (VLEP) > 1 mg/m³.
Les aspirateurs de la classe de poussière M conviennent à l'aspiration/pompage de poussières sèches, non inflammables, de liquides non inflammables, de poussières de bois et de poussières dangereuses, pour des VLEP ≥ 0,1 mg/m³.
Les aspirateurs de la classe de poussière H conviennent à l'aspiration/pompage de poussières sèches, non inflammables, de particules cancérigènes et pathogènes ainsi que de liquides non inflammables, de poussières de bois et de poussières nocives, pour toutes les VLEP.
2.3 Utilisation conforme
L'aspirateur ISC CLDC convient à l'aspiration de poussières, de saletés et d'eau.
Cette machine est conçue pour une utilisation professionnelle, par exemple pour un usage dans des hôtels, écoles, hôpitaux, usines, magasins, bureaux et services de location.
Ne doivent PAS ÊTRE ASPIRÉS les substances suivantes :
- Les dissolvants inflammables ou explosifs, notamment des liquides comme l'essence, le pétrole, l'alcool, les diluants
- Les matériaux imprégnés de dissolvant
- Les poussières explosives
- Les matériaux (copeaux) d'une température sup. à 60 °C
- Les poussières contenant de l'amiante
- En vue d'une utilisation conforme, il faut :
• Lire et comprendre les consignes de sécurité - Respecter les instructions de service et de maintenance - Observer les conditions d'inspection et de maintenance
2.4 Mauvais usages raisonnablement prévisibles
Les utilisations différentes de celle mentionnée plus haut sont interdites. Sont notamment interdits :
- L'aspiration de matériaux interdits selon le chap. 3.6
- L'usage d'une échelle ou de marches
- Transporter l'aspirateur sur la boîte à outils jointe
- Le non-respect du manuel d'utilisation
- Le contournement ou la désactivation des dispositifs de sécurité
- L'usage, la reconfiguration, la maintenance et l'entretien de l'appareil par du personnel insuffisamment formé et compétent
- L'utilisation par des personnes inappropriées (ayant moins de 18 ans ou sous l'influence de narcotiques)
- La maintenance et l'entretien insuffisants ou inadéquats
- Le fait d'entreprendre des modifications non conformes
- L'usage de pièces de rechange et de pièces d'usure non appropriées
Les conséquences de ces mauvaises utilisations raisonnablement prévisibles peuvent être :
- La combustion ou l'explosion de l'aspirateur, donc aussi la combustion de la pile, d'où la mise en danger de l'utilisateur compte tenu de pièces brûlantes ou projetées et de l'inhalation de substances potentiellement empoisonnées.
- Lorsque vous aspirez de l'amiante, la mise en danger de l'utilisateur ou d'autres personnes proches en raison de l'inhalation de substances nocives.
- La mise en danger en cas de chute si quelqu'un monte sur l'aspirateur à batteries
2.5 Conditions du milieu
Plage de température de 0 °C à 40 °C
Plage d'humidité de 5 % à 95 %
Protection contre les explosions non autorisée
Utilisation à l'intérieur et à l'extérieur d'espaces fermés, également s'il pleut ou en cas d'humidité
3 Éléments d'affichage et de commande :
Sélectionner les fonctions et les paramètres suivants :
| Pos. Désignation Position de l'interrupteur Description | |||
| 1 | Régulateur rotatif « Mode de fonctionnement / Nombre de tours » | OFF - L'aspirateur est éteint | |
| ON | - L'aspirateur fonctionne immédiatement- Choix nombre de tours sur 3 niveaux | ||
| AUTO | - En veille*- Choix nombre de tours sur 3 niveaux | ||
| 2 | Interrupteur rotatif Mode de nettoyage | OFF - Pas de nettoyage du fi ltre | |
| AUTO | - débit volumique minimum réglé sera atteint lors de la prochaine pause | ||
| MAN | - Le fi ltre est nettoyé immédiatement- L'interrupteur revient sur OFF | ||
| 3 | Indicateur de remplis-sage | - S'allume en cas de• Réservoir plein• Tuyau d'aspiration bouché- Dans le cas des aspirateurs de classe M, un signal sonore supplémentaire se faire entendre en mode AUTO | |
| 4 | Interrupteur rotatif diamètre du tube * | 15 - 27 - 32 - 35 - 42 | - Pour surveiller le débit volumique des aspirateurs de classe M. Si la vitesse minimale de l'air (20 m/s) est atteinte, le signal d'avertissement se déclenche |
| 5 | Panneau Capacité de la batterie | - Affi chage LED de la capacité de batterie- Bouton de capacité de la batterie• Activation de l'aspirateur à partir du mode Sleep*• Lorsque l'aspirateur est éteint : Activation de l'affi chage LED de capacité de la batterie | |
| 6 | Fixation dongle Cordless Control * | - Plus d'informations dans la documentation du constructeur. | |
4 Mise en service
Lors du déballage, vérifier que le contenu livré est complet et non abîmé par le transport.
S'assurer que les conditions suivantes sont remplies :
- L'aspirateur, le câble d'alimentation, le tuyau d'aspiration et les accessoires ne sont pas endommagés.
- Tous les filtres sont insérés et non endommagés.
Remarque
Avant l'utilisation, acclimater l'aspirateur pour éviter la condensation d'eau
Risque d'électrocution !
Les contacts des compartiments de batterie non utilisés sont sous tension.
- Maintenir le compartiment de batterie toujours fermé.
- Ne pas transporter ni mettre des objets dans le compartiment de batterie.
- Tenir compte des consignes de sécurité du chap. 2
Remarque
Protéger les batteries de l'humidité.
La/les batterie(s) est/sont insérée(s) dans le compartiment de batterie (cf. Fig. 17). Le couvercle verrouillé du compartiment protège les batteries des éclaboussures.
Fig. 17: Compartiment de la batterie
L'aspirateur peut être utilisé avec les types de batterie suivants du groupe CAS :
- 2 batteries 18 V
- 1 batterie 36 V
Vous trouverez plus d'informations sur les types de batterie au chap. 10.
- Insérer la/les batterie(s) dans les emplacements correspondants jusqu'à ce qu'elles s'y logent.
Remarque
▶ Veiller aux fentes de guidage lors de l'insertion des batteries. Procéder avec prudence.

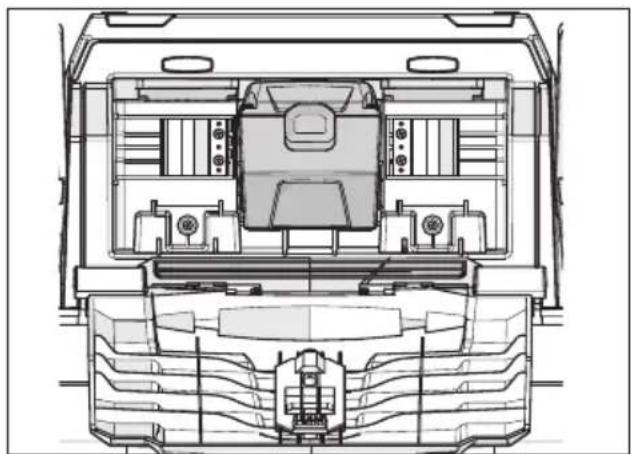

Fig. 18: Compartiment de batterie pour deux batteries 18 V
Fig. 19: Compartiment de batterie pour batterie 36 V
Fig. 20: Compartiment de batterie pour batterie 36 V, insérée
Risque d'incendie
Si un tuyau ne conduisant pas l'électricité est utilisé, il peut se produire un choc électrique qui endommagera les composants électroniques de l'aspirateur. Un incendie peut alors se déclencher.
N'utiliser qu'un tuyau conducteur dédié aux aspirateurs à batteries.
▶ Raccorder le tuyau approprié au manchon de raccordement. ▶ Veiller à ce que la connexion soit sûre.
5.1.3 Fixer cordless control*
Pour l'utilisation en mode de fonctionnement >AUTO<, l'installation de Cordless Control est nécessaire.
Vous trouverez plus d'informations dans la documentation du constructeur.
Remarque
L'aspiration sans sacs poubelle n'est autorisée que dans le cas de poussières d'une VLEP > 1 mg/m³.
Remarque
Seuls les aspirateurs de classe M dotés d'un réservoir spécial et d'une vanne rotative de l'ouverture d'aspiration sont adaptés à l'utilisation de sacs d'aspirateur et de sacs poubelle.
Le cas échéant, retirer les sacs filtrents disponibles, resp. vider les réservoirs (voir Kap. 5.5 „Éliminer les matières aspirées“ à la page 47). ▶ Choisir les sacs filtrants adaptés à vos usages. Pour insérer le sac, procéder de la façon indiquée dans l'un des paragraphes suivants :
Remarque
N'utiliser des sacs filtrents en non-tissé que pour l'aspiration sèche.
Pousser complètement la bride sur la tubulure d'aspiration. ▶ Tourner la vanne rotative rouge à l'intérieur sur CLOSE jusqu'à la butée sur la marque ▲.
Remarque
Seuls les aspirateurs de classe M et H dotés d'un réservoir spécial et d'une vanne rotative de l'ouverture d'aspiration sont adaptés
à l'utilisation de sacs d'aspirateur et de sacs-poubelle.
- Tourner la vanne rotative rouge à l'intérieur sur OPEN jusqu'à la butée sur la marque ▶.
Pousser complètement la bride sur la tubulure d'aspiration. ▶ Poser l'ouverture du sac sur la bordure du réservoir.
5.2.1 Choisir le mode nettoyage du filtre*
L'aspirateur est équipé d'un système de nettoyage de filtre électromagnétique grâce auquel la poussière adhérente peut être séparée des cartouches filtrantes plissées.
Le système de nettoyage de filtre fonctionne automatiquement lorsque le débit volumique min. configuré est atteint lors de la pause suivante (position de l'interrupteur >AUTO<).
Régler le mode souhaité au moyen de l'interrupteur rotatif Nettoyage de filtre (voir chap. 3 „Éléments d'affichage et de commande“ à la page 43).
Vous trouverez des informations sur le nettoyage manuel au chap. 5.4.3.
Attention!
Présélecteur pour le signal de débit volumique minimum (avertisseur et voyant dans le cas des aspirateurs de classe de poussière « M »)
Si un mauvais diamètre de tuyau est réglé, la fonction d'avertissement ne fonctionnera pas comme prévu en cas de puissance d'aspiration faible.
▶ Régler correctement le diamètre du tuyau.
Dans le cas des aspirateurs de classe M, régler le diamètre du tuyau avec l'interrupteur :
| Présélecteur pour le diamètre intérieur du tuyau | Débit volumétrique |
| ∅ 42 mm | 100 m^3/h |
| ∅ 35 mm | 73 m^3/h |
| ∅ 32 mm | 58 m^3/h |
| ∅ 27 mm | 41 m^3/h |
| ∅ 15 mm | 13 m^3/h |
5.3 Allumer l'aspirateur
L'aspirateur est allumé avec le régulateur rotatif « Mode de fonctionnement / Nombre de tours ».
Il y a deux modes de fonctionnement pour lesquels la puissance d'aspiration peut être réglée en 3 étapes :
- Régler le régulateur rotatif en mode >ON< sur le nombre de tours souhaité.
L'aspirateur fonctionne immédiatement.
ou :
- Régler le régulateur rotatif en mode >AUTO< sur le nombre de tours souhaité.
L'aspirateur est dans le mode de veille des appareils électriques (seulement avec Cordless Control*).
Avertissement!
Risque d'incendie ! Risque d'explosion ! Risque d'électrocution !
▶ Tenir compte des consignes de sécurité du chap. 2
5.4.1 Aspiration sèche
N'aspirer qu'avec un filtre, un aspirateur et des accessoires secs afin que la poussière n'accroche pas, ni ne s'incruste. Pour aspirer de la suie, du ciment, du plâtre ou d'autres poussières : Placer le sac d'aspirateur en PE dans le réservoir de déchets. - Toujours utiliser les sacs filtrants avec les cartouches filtrantes plissées.
Remarque
Pour l'aspiration sèche, utiliser de préférence un aspirateur de classe M.
Avertissement!
Risque d'électrocution !
- Éteindre immédiatement l'aspirateur s'il en sort de la mousse ou du liquide. Vider le réservoir et la cartouche filtrante plissée.
Remarque
Nettoyer régulièrement les capteurs de niveau d'eau (1) et vérifier s'ils ont des signes de dommages.
▶ Aspirer sans sac filtrant en non-tissé.
Les cartouches filtrantes plissées ne conviennent pas à l'aspiration humide.
Le capteur intégré éteint le moteur lorsque le réservoir est plein.
Un réservoir plein peut entraver la manipulation de l'aspirateur.
Vider le réservoir (voir chap. 5.5 „Éliminer les matières aspirées“ à la page 47).
Remarque
Si l'aspirateur n'est pas éteint, la protection de redémarrage reste active. L'aspirateur ne peut être utilisé de nouveau qu'après avoir été éteint puis rallumé.
- Avant de vider, retirer d'abord le tuyau d'aspiration du liquide.
- Compte tenu de la puissance d'aspiration élevée et de la forme du réservoir, un peu d'eau peut s'écouler du tuyau après la mise hors tension.
- Placer des filtres secs lors de la prochaine aspiration sèche.
Remarque
En cas d'alternance fréquente de l'aspiration humide et de l'aspiration sèche, nous recommandons l'usage d'un deuxième jeu de filtres, idéalement de cartouches filtrantes plissées en polyester.
5.4.3 Nettoyer le filtre plissé (mode de nettoyage >OFF<)
△ L'indicateur de remplissage est allumé.
Tourner l'interrupteur rotatif vers la droite sur >MAN<.
4 Le système de nettoyage de filtre est immédiatement enclenché. L'interrupteur rotatif revient toujours sur >OFF<.
5.5 Éliminer les matières aspirées
L'indicateur de remplissage est allumé, même si le filtre a été nettoyé il y a peu.
Si l'indicateur de remplissage est allumé bien que le filtre soit nettoyé, le réservoir, resp. le sac poubelle, est rempli et doit être vidé, resp. mis au rebut.
Procéder de la façon indiquée dans l'un des chapitres suivants :
5.5.1 Vider le réservoir
▶ Éteindre l'aspirateur. ▶ Ouvrir les fermetures. ▶ Retirer le couvercle et le tuyau d'aspiration du réservoir. Déverser le contenu du réservoir.
5.5.2 Mettre au rebut le sac filtre en non-tissé
▶ Éteindre l'aspirateur. ▶ Porter un masque de protection respiratoire approprié. ▶ Retirer le tuyau d'aspiration. ▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture*. ▶ Ouvrir les fermetures latérales. ▶ Retirer la partie supérieure. - Tirer avec précaution la bride sur la tubulure d'aspiration, et fermer la bride. - Mettre au rebut les matières aspirées conformément aux prescriptions légales.
5.5.3 Mettre au rebut le sac poubelle et le sac d'aspirateur en PE
▶ Mettre l'interrupteur sur la position >MAN<
Les cartouches filtrantes plissées sont nettoyées automatiquement. La poussière résiduelle des filtres tombe dans le sac.
▶ Éteindre l'aspirateur. ▶ Porter un masque de protection respiratoire approprié. ▶ Retirer le tuyau d'aspiration.
▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture*. ▶ Ouvrir les fermetures latérales. ▶ Retirer la partie supérieure. ▶ Fermer avec précaution le sac poubelle et le sac d'aspirateur en PE avec le ruban de fermeture joint. - Tirer avec précaution la bride sur la tubulure d'aspiration, et fermer la bride. - Retirer avec précaution le sac poubelle et le sac d'aspirateur en PE du réservoir. - Mettre au rebut les matières aspirées conformément aux prescriptions légales.
5.6 Changer le filtre plissé
Nettoyer les cartouches filtrantes plissées avant de changer le filtre. ▶ Le cas échéant, Retirer la boîte à outils de l'aspirateur. Avec une pièce ou un objet semblable, tourner le système de verrouillage de 90° dans le sens inverse des aiguilles d'une montre et pousser vers l'arrière (cf. l'aperçu général à la page 3). ▶ Ouvrir le couvercle et le fixer avec l'étrier de fixation. - Mettre immédiatement les cartouches filtrantes plissées retirées dans un sac plastique imperméable à la poussière, fermer celui-ci et le mettre au rebut de manière appropriée. - Installer les nouvelles cartouches filtrantes plissées. - Soulever l'étrier de fixation. Rabattre le couvercle et le verrouiller avec une légère pression.
Danger dû à la chute du couvercle
Lorsque le couvercle ne se rabat pas du fait de son propre poids, il y a un risque d'écrasement.
Procéder avec prudence.
5.7 Mode sleep*
Le mode Sleep s'active automatiquement lorsque l'aspirateur est en mode de fonctionnement >AUTO< et qu'il n'a pas été mis en service durant 5 heures. La consommation d'électricité due à Cordless Control est ainsi évitée.
Le mode Sleep peut être désactivé de deux façons :
- Appuyer sur le bouton de capacité de la batterie.
- Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >OFF<
5.8 Éteindre l'aspirateur
- Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >OFF<. L'aspirateur est éteint. ▶ Retirer la/les batterie(s) lors de la mise hors service
- Fixer le tube d'aspiration en l'insérant dans le dépôt d'accessoires* sur la paroi arrière du réservoir. ▶ Retirer l'appareil électrique.
6 Transport
▶ Retirer le tuyau d'aspiration. ▶ Fermer la tubulure d'aspiration avec le capuchon de fermeture. Placer la partie supérieure sur le réservoir. ▶ Fermer les fermetures latérales. ▶ Retirer la/les batterie(s) - Placer les accessoires dans le sac en plastique approprié et fermer le sac en plastique. Assembler les extrémités du tuyau afin que les particules de saleté ne s'échappent pas. Enrouler le tuyau autour de l'aspirateur et l'attacher à la poignée.
Fig. 22: Enrouler le tuyau d'aspiration, étape 1

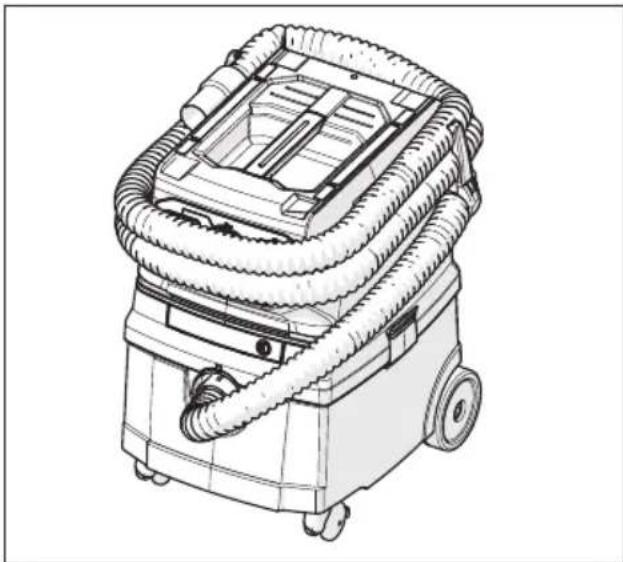

Fig. 23: Enrouler le tuyau d'aspiration, étape 2
Fig. 24: Boîte à outils
Risque de basculement lors du transport
▶ Transporter au maximum une boîte à outils sur l'aspirateur.
Remarque
Des secousses de l'aspirateur peuvent endommager les batteries.
▶ Si possible, retirer les batteries avant le transport. - Après le transport avec les batteries insérées : Vérifier si les batteries sont endommagées (p. ex. si des parties en plastique sont abîmées).
Danger dû à la poussière
- Avant chaque opération de maintenance, éteindre l'aspirateur et retirer les batteries. ▶ Porter un équipement de protection individuelle approprié. ▶ Nettoyer l'aspirateur avant de le démonter. Procéder au démontage face à un système de ventilation forcée filtrée localement. Nettoyer le lieu de maintenance une fois la tâche effectuée.
L'extérieur de l'aspirateur doit être nettoyé selon le procédé d'extraction de la poussière, puis essuyé, ou traité avec des produits imperméabilisants avant d'être retiré de la zone dangereuse.
Toutes les pièces de l'aspirateur doivent être considérées comme contaminées lorsqu'elles sont retirées de la zone dangereuse. Les précautions requises doivent être prises afin que la poussière ne soit pas répandue.
Objets contaminés
Lors des tâches de maintenance et de réparation, il faut mettre au rebut tous les objets contaminés qui ne peuvent pas être nettoyés de façon satisfaisante. De tels objets doivent être jetés dans des sacs imperméables, conformément aux dispositions applicables à la mise au rebut de déchets de ce type.
7.2 Changer le filtre de protection du moteur
Si le filtre de protection du moteur est sale, les cartouches filtrantes sont défectueuses.
Remplacer les cartouches filtrantes plissées. ▶ Changer le filtre de protection du moteur ou nettoyer le filtre de protection du moteur avec de l'eau courante, le sécher et le replacer.
7.3 Tester l'efficacité de l'aspirateur
Au moins une fois par an, une vérification du niveau de poussière doit être effectuée par le constructeur ou une personne compétente. Il faut notamment vérifier si le filtre est endommagé, si l'aspirateur est étanche et si le dispositif de contrôle fonctionne. Le taux de circulation d'air L dans la pièce doit être suffisant lorsque l'air évacué retourne dans la pièce. Veiller aux dispositions nationales.
Si la puissance d'aspiration de l'aspirateur diminue et si le nettoyage des cartouches filtrantes plissées n'augmente plus la puissance d'aspiration (à supposer que le réservoir soit vide et le sac filtrant en non-tissé changé), il est nécessaire de changer les cartouches filtrantes plissées (voir Kap. 5.6 „Changer le filtre plissé“ à la page 47).
Danger dû au nettoyage inapproprié
Les appareils qui ne sont pas entretenus de façon appropriée constituent un danger pour l'utilisateur.
Lors d'une utilisation dans le secteur agroalimentaire : nettoyer et désinfecter l'aspirateur immédiatement après usage afin d'éviter la formation de germes. ▶ Ne pas utiliser de produit de nettoyage inflammable. Pour nettoyer, n'utiliser ni appareils à jet de vapeur ni nettoyeurs à haute pression. - Ne pas nettoyer les cartouches filtrantes avec de l'air comprimé.
Remarque
Les acides, l'acétone et les dissolvants peuvent endommager des pièces de l'aspirateur.
Nettoyer le réservoir et les accessoires avec de l'eau. Frotter la partie supérieure avec une serviette humide. ▶ Faire sécher le réservoir et les accessoires.
Nettoyer régulièrement les contacts des batteries
Avertissement!
Les appareils qui ne sont pas réparés de façon appropriée constituent un danger pour l'utilisateur !
▶ Ne faire effectuer les réparations que par du personnel spécialisé, p. ex. par le service client. N'utiliser que des pièces de rechange originales.
Remarque
Les problèmes de fonctionnement ne sont pas toujours dus à une défaillance de l'aspirateur.
| Dysfonctionnement Cause possible Réparation | ||
| Diminution de la performance d'aspiration | Filtre encrassé Nettoyer | |
| Sac filtrant plein Modifier | ||
| Réservoir plein Vider | ||
| Filtre de protection du moteur bouché Nettoyer | ||
| Buse, tubes ou tuyau bouchés Nettoyer | ||
| L'aspirateur ne fonctionne pas Le couvercle | n'est pas bien fermé Fermer | |
| Capteur d'eau désactivé Vider le réservoir | ||
| Aspirateur en veille >AUTO< Régler le régulateur rotatif « Mode de fonctionnement / Nombre de tours » sur >ON< (voir Kap. 3 „Éléments d'affichage et de commande :“ à la page 43) | ||
| Batterie défectueuse Changer | ||
| La batterie n'est pas bien insérée | Placer correctement | |
| Batterie vide | Changer / Recharger | |
| Contacts défectueux ou corrodés | Consulter notre atelier | |
| L'aspirateur ne démarre pas lorsque l'outil est allumé en mode >AUTO<. | Connexion de Cordless Control défectueuse | voir instructions du fabricant de Cordless Control. |
| Cordless Control défectueux | ||
| Le sac poubelle et le sac d'aspirateur en PE sont aspirés dans le filtre | Position vanne rotative incorrecte | Régler la vanne rotative sur OPEN ▲ (voirKap. „Placer un sac poubelle et un sac d'aspirateur en PE*“ à la page 45) |
| Aspirateur de classe M : poussière dans le réservoir lorsque le filtre en non-tissé est inséré | Position vanne rotative incorrecte | Régler la vanne rotative sur CLOSE ▲ (voirKap. „Placer le sac filtrant en non-tissé*“ à la page 45) |
| Décharge statique affectant l'opérateur | Dissipation statique non garantie | Utiliser un tuyau d'aspiration avec une capacité de dissipation ou changer le tuyau EL défectueux |
| Voyants de l'indicateur de remplissage | Filtre plein | Nettoyer le filtre |
| Réservoir plein Vider le réservoir | ||
| Tuyau bouché | Éliminer des matières aspirées du tuyau | |
| Toutes les LED des indicateurs de capacité et de signal clignotent | Panne de batterie | Retirer et replacer les packs de batteries |
| Ne placer qu'un pack de batteries 18 V | Placer un deuxième pack de batteries 18 V | |
| Une LED d'affichage de capacité de batterie et de signal clignote | Pack(s) de batteries vide(s) | Charger le(s) pack(s) de batteries |
| Avertisseur rapide (1/10 s marche, 1 s arrêt) | Pack de batteries vide en 20 s | Charger le(s) pack(s) de batteries |
| Avertisseur de durée | Avertissement peu avant la mise hors service | Charger le(s) pack(s) de batteries |
| Avertisseur de durée 3 s | Niveau d'eau du réservoir plein | Vider le réservoir |
Ne pas intervenir davantage et contacter le service clients.
Remarque
N'utiliser que des accessoires originaux.
Remarque
Ne recharger les batteries qu'avec le chargeur adapté.
| Dénomination de l'article Particularités/Matériau | N° de commande | |
| Cartouche filtrante plisséeFKP 4300 | Polyester, homologué classe IFAM(Ti15) | 416069 |
| Cartouche filtrante plisséeFKP 4300 HEPA | Polyester, fibres de verre et cellulose, homologué classe IFAH(Ti26) | 419190 |
| Cartouche filtrante plisséeFKPN 3000 NANO | Polyester et revêtement en microfibres, homologué classe IFAM(Ti201) | 425740 |
| Cartouche filtrante plisséeFKP 4800 Advanced | Polyester, homologué classe IFAM(Ti15)taille du fi ltre 4800 cm2 | 459257 |
| Sac fi Itrant 25 l : | ||
| Sac filtrant en non-tisséFBV 25/35(5 pièces) | pour les réservoirs en plastique de 25 l et 35 l, homologué classe IFAM(VIT610/TMO908) | 411231 |
| Sac poubelle et sac d'aspirateur en PE FBPE 25/35(lot de 5 M, H) | pour les aspirateursL/M/Havec des réservoirs de 25 l et 35 l, polyéthylène | 425764 |
| Sac poubelle et sac d'aspirateur en PE FBVPE 25/35(lot de 5 M, H) | Sac fi Itrant de sécurité pour aspirateursM/Havec réservoirs de 25 l et 35 l, extérieur en polyéthylène et sac fi Itrant en non-tissé à l'intérieur | 445267 |
| Tuyau d'aspiration : | ||
| Tuyau d'aspiration ∅ 35 mm, longueur : 4 m Conducteur | électrique 455563 | |
| Batterie et chargeur : | ||
| Pack de batteries Li-HD 18V 10.0 Ah Pack de batteries | Li-HD 18V 10.0 Ah, technologie lithium-ions | 457031 |
| Chargeur rapide ASC 145 | Pour recharger tous les packs de batterie coulissants lithium-ions et LiHD (12 V - 36 V) | 448855 |
Vous trouverez des accessoires supplémentaires dans la liste des accessoires spéciaux. Celle-ci peut être obtenue sur demande auprès du Service Team starmix ou sur internet : www.starmix.de, email : info@starmix.de.
11 Mise au rebut
Les appareils usagés contiennent des matériaux précieux pouvant être récupérés. Ne pas jeter l'aspirateur avec les ordures ménagères mais le déposer correctement dans un centre de collecte des déchets, par ex. à la déchetterie municipale.
Remarque
Ne pas jeter les batteries avec les ordures ménagères.
Les piles contiennent des matériaux valorisables comme le zinc, le fer, l'aluminium, le lithium et l'argent. Certains des composants potentiels comme le mercure, le cadmium et le plomb sont des métaux lourds et peuvent à ce titre endommager l'environnement et la santé s'ils ne sont pas mis au rebut comme il convient. Si les batteries et les piles sont mises au rebut avec les déchets ménagers, leurs substances toxiques peuvent nuire à l'environnement. En outre, des matières premières précieuses sont alors gaspillées. Les piles peuvent en outre contenir des substances qui irritent, suscitent des allergies ou sont très réactives.
Mettre au rebut les anciennes piles et batteries comme il convient dans les boîtes de collecte du commerce ou dans les lieux de collecte municipaux.
12 Données techniques
| Type : ISC CLDC Unité Valeur | ||
| Tension V 36 | ||
| Puissance nominale W 850 | ||
| Max. Puissance W 900 | ||
| Débit d'air* l/s (m3/h) 66 (238) | ||
| Dépression* hPa/MG 240 | ||
| Débit d'air** l/s (m3/h) 38 (137) | ||
| Dépression** hPa/SE | 213 | |
| Niveau sonore L_ A / L_ WA | dB(A) | 72 / 86 ±2 |
| Poids | kg | 12,6 |
| Dimensions l x L x H cm 46 x 40 x 57 | ||
| Volume réservoir | l | 25 |
| Mesure de vibrations | m/s2 | 0,08 ±0,01 |
* à côté du ventilateur * à côté du tuyau
13 Tests et agréments
Les test électrotechniques doivent être menés conformément aux dispositions du règlement de prévention des accidents (DGUV V3) et aux parties 1 et 3 de DIN VDE 0701. Selon DINVDE0702, ces tests sont nécessaires à intervalles réguliers et après des réparations ou des modifications.
Les aspirateurs sont testés avec succès conformément à IEC/EN 60335-2-69.
14 Déclaration ce de conformité
Nous déclarons par la présente que la machine décrite ci-dessous, de par sa conception et sa construction, et dans la version commercialisée par nos soins, est conforme aux exigences élémentaires de santé et de sécurité pertinentes des directives CE. Cette déclaration perd sa validité en cas de modification de la machine dont nous n'aurions pas convenu.
Produit : Aspirateur industriel pour liquides ou substances sèches
La structure des appareils répond aux dispositions pertinentes suivantes :
Directive européenne Machines 2006/42/CE incluant les modifications :
ROHS 2011/65/UE
Représentant pour la constitution de la documentation technique :
13.10.2023
ISC CLDC
Directive européenne Machines 2006/42/CE
Directive CEM 2014/30/EU
ROHS 2011/65/UE
Prescriptions de la catégorie III
EN 63000:2018
La société VDE Prüf- und Zertifizierungsinstitut GmbH (n° d'id. européen 03666), Merianstr. 28, 63069 Offenbach, a testé et certifié le produit.
ELECTROSTAR GmbH, Hans-Zinser-Str. 1-3, 73061 Ebersbach/Fils, Allemagne
Carsten Gresser
Les aspirateurs de catégorie L sont appropriés pour l'aspiration de poussières sèches, incombustibles et dangereuses pour la santé présentant des valeurs limites pour poste de travail > 1 mg/m³.
Les aspirateurs de la catégorie M sont appropriés pour l'aspiration de poussières sèches, non combustibles, de liquides, poussières de bois non combustibles et de poussières dangereuses avec des valeurs limites ≥ 0,1 mg/m³.
- Risque d'explosion et d'incendie
- Risque de combustion de la batterie
- Danger pour la santé dû aux poussières dangereuses
- Risque d'électrocution
- Risques de blessures dus à des batteries défectueuses
- Danger dû à la maintenance, à la réparation et au nettoyage non appropriés
- Danger dû à une erreur humaine
- Risque d'explosion lors de travaux souterrains
- Risque de blessures dû à un maniement inadapté
- Danger dû à la foudre
- Danger dû au bruit
- Danger dû à une mauvaise posture
- Possibles risques de blessure dues au travail avec un appareil défectueux
- Danger dû aux projections d'objets
- Risque d'étouffement
- Classes de poussière
- Utilisation conforme
- Mauvais usages raisonnablement prévisibles
- Conditions du milieu
- Éléments d'affichage et de commande :
- Mise en service
- Remarque
- Risque d'électrocution !
- Risque d'incendie
- Fixer cordless control*
- Choisir le mode nettoyage du filtre*
- Attention!
- Allumer l'aspirateur
- Avertissement!
- Aspiration sèche
- Nettoyer le filtre plissé (mode de nettoyage >OFF<)
- Éliminer les matières aspirées
- Vider le réservoir
- Mettre au rebut le sac filtre en non-tissé
- Mettre au rebut le sac poubelle et le sac d'aspirateur en PE
- Changer le filtre plissé
- Danger dû à la chute du couvercle
- Mode sleep*
- Éteindre l'aspirateur
- Transport
- Risque de basculement lors du transport
- Danger dû à la poussière
- Objets contaminés
- Changer le filtre de protection du moteur
- Tester l'efficacité de l'aspirateur
- Danger dû au nettoyage inapproprié
- Mise au rebut
- Données techniques
- Tests et agréments
- Déclaration ce de conformité
- ROHS 2011/65/UE
- ISC CLDC
- EN 63000:2018
Marque : Starmix
Modèle : ISC Batrix M 36-18V
Catégorie : Aspirateur
