Marque	Mestic
Modèle	MSBC-150
Type de produit	Panneau solaire photovoltaïque monocristallin
Puissance maximale (Pmax)	150 W
Tension à puissance maximale (Vmpp)	26,10 V
Courant à puissance maximale (Impp)	5,75 A
Tension en circuit ouvert (Voc)	29,70 V
Courant de court-circuit (Isc)	6,10 A
Dimensions (approx.)	Non fournies dans la notice
Poids (approx.)	Environ 10-12 kg
Alimentation	Énergie solaire (lumière du soleil)
Fonctions principales	Conversion de l'énergie solaire en électricité, charge de batteries via régulateur
Entretien et nettoyage	Nettoyer la vitre avec un chiffon doux et un détergent doux dilué dans 50% d'eau
Sécurité	Ne pas plier ou tordre le panneau, éviter les ombres, toujours connecter la batterie avant le panneau
Pièces détachées et réparabilité	Non spécifié (ne pas démonter le panneau)
Informations générales	Notice d'utilisation disponible en plusieurs langues. Conforme aux directives européennes (2014/30/EU, 2014/35/EU).

FOIRE AUX QUESTIONS - MSBC-150 Mestic

Comment installer le panneau solaire MSBC-150 ?

Choisissez un emplacement peu ombragé, de préférence orienté au sud. Montez le panneau sur une surface plane et droite, horizontalement ou verticalement avec la boîte de jonction en haut. Assurez une libre circulation d'air autour du panneau. Fixez-le à l'aide des supports fournis avec un mastic ou une colle adaptée.

Puis-je connecter plusieurs panneaux MSBC-150 ensemble ?

Oui, vous pouvez connecter les panneaux en série (pour un système 24V en reliant le positif au négatif) ou en parallèle (pour un système 12V en reliant le positif au positif et le négatif au négatif).

Que faire si le panneau ne produit pas d'électricité ?

Vérifiez que le panneau n'est pas à l'ombre ou obstrué. Contrôlez les connexions de la boîte de jonction. Assurez-vous que le régulateur de charge et la batterie sont correctement connectés (la batterie doit être connectée avant le panneau).

Puis-je utiliser le panneau sans régulateur de charge ?

Non, un régulateur de charge est obligatoire pour éviter la surcharge de la batterie. Le panneau doit être connecté à la batterie via un régulateur de charge adapté.

Comment entretenir le panneau solaire ?

La pluie et le vent nettoient généralement la surface. Si nécessaire, nettoyez la vitre avec un chiffon doux imbibé d'un détergent doux dilué à 50% d'eau. Ne rayez pas la surface et n'endommagez pas le film arrière.

Puis-je monter le panneau sur un toit ?

Oui, utilisez la traversée de toiture fournie. Percez des trous en évitant les câbles ou tuyaux existants. Appliquez du mastic d'étanchéité autour du passage de câble pour garantir l'étanchéité.

Quelles sont les précautions de sécurité à respecter ?

Ne pliez pas et ne tordez pas le panneau. Ne démontez jamais la boîte de jonction ni les câbles. Évitez de percer ou de souder le cadre. Couvrez le panneau pendant l'installation pour éviter les courts-circuits.

Quelle est la durée de vie du panneau MSBC-150 ?

Les panneaux solaires monocristallins ont généralement une durée de vie de 25 à 30 ans, avec une légère baisse de rendement au fil du temps. Le MSBC-150 est conçu pour une utilisation durable.

Que faire en cas de problème avec la boîte de jonction ?

Ne déconnectez pas les câbles pré-câblés et n'intervertissez pas les bornes. Si un problème survient, contactez le service après-vente. N'essayez pas de réparer vous-même.

Comment savoir si le panneau fonctionne correctement ?

Vérifiez régulièrement la tension et le courant à l'aide d'un multimètre aux bornes de la boîte de jonction (sous exposition solaire). Comparez avec les valeurs nominales : Vmpp ~26,1V, Impp ~5,75A. Une baisse significative peut indiquer un problème.

MODE D'EMPLOI MSBC-150 Mestic

Points de collocation sur www.quisefisre-desmeches.fr
Prédigère la variation et le don de sauter的应用

PAPER / CARTA

Separate collection / Check your local municipal guidelinesRacolta differentiatae dei rifiti / Controlla le linee guidale del其所 commune

SOLAR SET BC

MSBC-110/-130/-150/-170/

-190/-220/-250/-300

NEDERLANDS

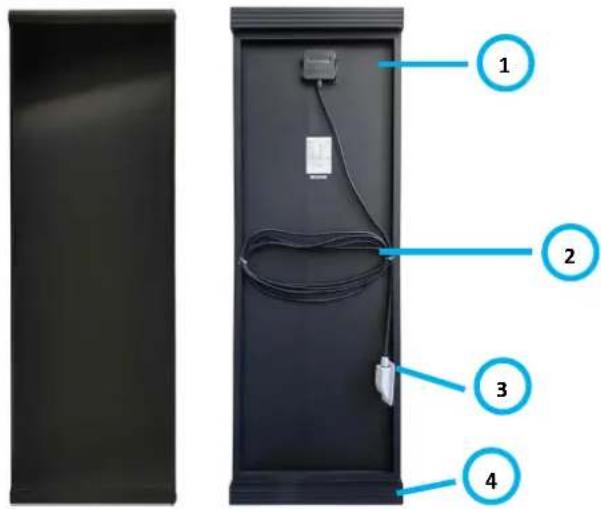

1. Boîte de jonction
2. Cables
3. Traversée de toiture
4. Support de montage

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Pulsance maximum (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Tension à Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Courant à Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Tension de circuit ouvert (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Courant de court-circuit (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Instructions generales

Avant d'utiliser cet apparéil, lisez attentivement le mode d'emploi.

Conserve le manuel pour une utilisation ultérieure.

Assemblage

Remarque: Une fois que le panneau solaire est exposé à la lumière ou au soleil, les bornes de la boîte de jonction sont sous tension. Pour éviter les courts-circuits lors du montage et de la connexion des panneaux solaires, vous pouvez detourner les panneaux de la lumière ou les couvrir de manière à ce qu'ils ne produit pas d'électricité pendant l'assemblage. Retirez la couverture lorsque la connexion est terminée.

Instructions generales de montage :

1. Montez toujours le panneau sur une surface droite et plane. Ne pas plier ni tordre le panneau.
2. N'essayez jamais de démonter le panneau.
3. Dans la mesure du possible, évitez de percer ou de souder le cadre.
4. N'tilisez pas d'outils métalliques tranchants ou d'autres objets susceptibles de rayer la surface du panneau.
5. Installez le panneau horizontally ou verticalement avec la boite de jonction au dessus.
6. Choisissez un emplacement aussi peu ombragé que possible pour le panneau. Gardez à l'esprit que si le panneau solaire est situé à l'ombre, sa puissance produit diminuera.
7. Montez le panneau de maniere que l'air puisse circuler librement tout autour..
8. Les cables fournis sont déjà connectés dans la boîte de junction. Ne les déconnectez pas et n'intervertisse pas les bornes positives et négatives.
9. Connectez toujours la batterie au régulateur de charge avant de connecter le module solaire.
10. Veuillez vérifier régulierement le bon fonctionnement du système.

Déterminer le lieu :

1. Déterminéz l'emplacement du panneau solaire en le plaçant à l'endetroit souhaité.
2. Marquez cet emplacement et vérifie qu'il y a suffisamment d'espace autour du panneau.
3. Planifiez la pose de votre cablage avant de proceder à l'installation.

Montage :

1. Une fois que vous avez vérifié votre emplacement de montage, vous fixez les panneaux à l'emplacement souhaité à l'aide des supports, en utilisant le mastic de montage ou la colle appropriés. Suivez les instructions figurant sur l'emballage du produit concerné.
2. Remarque : veiliez à ce que la surface sur laquelle les supports sont placés soit propre, exempte de graisse et de poussière et sèche. Nous vous recommandons de dégrossir la surface avant de la dégraisser à fond. Appliquez le mastic d'étanchéité ou la colle dans un environnement propre et sec.
3. Veiliez à ce que l'adhésif forme un joint étanche sur la surface de montage en appliquant une bande régulière et continue dans les rainures au bas des supports de montage. Le volume du mastic ou de la colle doit être au-dessus des rainures.
4. Appuyez uniformément et avec précaution sur le panneau à l'endetroit choisi.
5. Enlevez tout excédent de mastic ou de collie.
6. Laissez le produit d'étanchéité ou la colle sécher complètement. Pour ce faire, suivez les instructions figurant sur l'emballage du produit concerné.
7. Remarque : pour éviter toute erreur, il est préférible de vérifier deux fois les dimensions du panneau avec les supports de montage et l'emplacement choisi. Le mastic ou l'adhésif est très difficile à enlever une fois appliqué.

Acheminement des câbles :

1. Avant de proceder à l'installation de la traversée de toiture, trouvez l'endetroit le plus approprié pour faire passer vos cables d'alimentation à travers le toit. Avant de percer, vérifiez à nouveau qu'il n'y a pas d'autres cables, tuyaux, etc. à l'endetroit où vous poulez percer.
2. Une fois déterminé le point d'entrée, perzez des troughs de la bonne talle.
3. Verifiez que les cables passent par les trous de cables dans la traversée de toiture et guidez les cables à travers les trous percés dans le toit jusqu'à l'emplacement souhaité.
4. Remarque : veiliez à ce que la surface sur laquelle la traversée de toiture est placé soit propre, exémente de graissé et de poussière, et sèche. Nous vous recommendons de dégrossir la surface avant de la dégraisser à fond.
5. Appliquez une bande uniforme et continue de mastic ou de colle sur la face inférieure du passage de cable et fixezle à la surface de montage, en veillant à ce que les trous percés soient entierement recouverts.
6. Une fois que le mastic ou l'adhesif a durci, vous pouze également appliquer un mastic pour assurer I'etanchete autour du passage de cable.

Note: Un panneau solaire doit être connecté à un système de batteries par l'intermédiaire d'un régulateur de charge. Pour une installation correcte, suivez les instructions fournies avec le produit.

Connexion en série et en parallele

Si plusieurs panneaux sont utilisés, ils peuvent être connectés en série ou en parallèle.

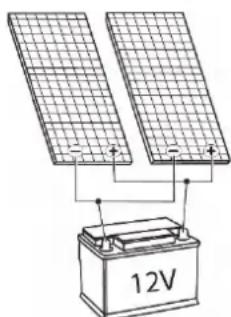

Parallele:

Pour connecter 2 panneaux solaires dans un système 12V , connectez les panneaux en parallele en reliant le positif au positif et le négatif au négatif.

Serie :

Pour connecter 2 panneaux solaires dans un système 24V , connectez les panneaux en série en reliant le positif d'un panneau au négatif du panneau suivant.

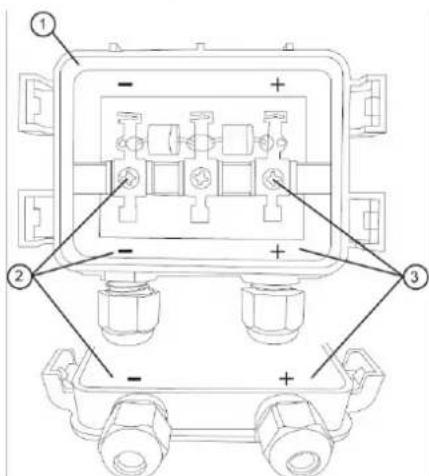

Vue des connexions positives et négatives :

Ouvrez la boîte de jonction en desserrant doucement les languettes à l'aide d'un tournevis.

1. Boite de jonction
2. Pôle négatif et connexion
3. Pôle positif et connexion

Attention : les cables fournis ont déjà été connectés pour vous dans le boîtier de connexion. Ne le débranchez pas et n'échangez pas les connexions plus et moins.

Maintenance

1. Normalement, la pluie et le vent suffisent à maintainir la vitre du module propre. Si nécessaire, vous pouvez nettoyer la vitre à l'aide d'un chiffon doux contenant un détergent doux et 50% d'eau.
2. Remarque: n'endommagez pas le film protecteur situé à l'arrière des panneaux solaires.

Recyclage

Ce produitporte le symbole de tri selec tif pour le materiel eletrique et eletronique de rebut Cela signifie que le produit doit etre manipulé conformement à la Directive (2012/19/EU) du Parlement europeen relative aux déchets d'equipements electriques et electroniques. Pour des informations complémentaires, contactez vos autorites locales ou regionales. Les produits Electroniques non inclus dans le processus de tri selec tif sont potentiellement dangereux pour I'environnement et la santhe humaine en raison de la presence de substances dangereuses.

Déclaration de conformité

Commandes EURO ACCESSOIRES déclare que l'appareil MSBC-110/-130/-150/-170/-190/-220/-250/-300 applique à toutes les exigences de base et autres règlements pertinents enumerated dans la directive européen sur la compatibilité electromagnétique (2014/30/EU) et la directive basse tension (2014/35/EU). Si vous avez besoin d'une déclaration de conformité complète, vous pouvez contacter l'adresse indiquée au dos de ce manuel.
