MSBC-150 - Solpanel Mestic - Gratis bruksanvisning och manual

Märke	Mestic
Modell	MSBC-150
Produkttyp	Monokristallin fotovoltaisk solpanel
Maximal effekt (Pmax)	150 W
Spänning vid maximal effekt (Vmpp)	26,10 V
Ström vid maximal effekt (Impp)	5,75 A
Öppen kretsspänning (Voc)	29,70 V
Kortslutningsström (Isc)	6,10 A
Mått (ungefär)	Ej angivna i bruksanvisningen
Vikt (ungefär)	Cirka 10-12 kg
Strömförsörjning	Solenergi (solljus)
Huvudfunktioner	Omvandling av solenergi till elektricitet, laddning av batterier via regulator
Underhåll och rengöring	Rengör glaset med en mjuk trasa och ett milt rengöringsmedel utspätt i 50% vatten
Säkerhet	Böj eller vrid inte panelen, undvik skuggor, anslut alltid batteriet före panelen
Reservdelar och reparerbarhet	Ej specificerat (demontera inte panelen)
Allmän information	Bruksanvisning tillgänglig på flera språk. Uppfyller EU-direktiven (2014/30/EU, 2014/35/EU).

Vanliga frågor - MSBC-150 Mestic

Hur installerar jag solpanelen MSBC-150?

Välj en plats med lite skugga, helst i söderläge. Montera panelen på en plan och rak yta, horisontellt eller vertikalt med kopplingsboxen uppåt. Se till att luften kan cirkulera fritt runt panelen. Fäst den med hjälp av medföljande fästen med tätningsmassa eller lämpligt lim.

Kan jag koppla ihop flera MSBC-150-paneler?

Ja, du kan koppla panelerna i serie (för ett 24V-system genom att koppla plus till minus) eller parallellt (för ett 12V-system genom att koppla plus till plus och minus till minus).

Vad gör jag om panelen inte producerar el?

Kontrollera att panelen inte är i skugga eller blockerad. Kontrollera anslutningarna i kopplingsboxen. Se till att laddningsregulatorn och batteriet är korrekt anslutna (batteriet måste anslutas före panelen).

Kan jag använda panelen utan laddningsregulator?

Nej, en laddningsregulator är obligatorisk för att undvika överladdning av batteriet. Panelen måste anslutas till batteriet via en lämplig laddningsregulator.

Hur underhåller jag solpanelen?

Regn och vind rengör vanligtvis ytan. Vid behov, rengör glaset med en mjuk trasa fuktad med ett milt rengöringsmedel utspätt i 50% vatten. Repa inte ytan och skada inte bakfilmen.

Kan jag montera panelen på ett tak?

Ja, använd medföljande takgenomföring. Borra hål och undvik befintliga kablar eller rör. Applicera tätningsmassa runt kabelgenomföringen för att säkerställa täthet.

Vilka säkerhetsföreskrifter ska jag följa?

Böj eller vrid inte panelen. Demontera aldrig kopplingsboxen eller kablarna. Undvik att borra eller svetsa i ramen. Täck över panelen under installationen för att undvika kortslutning.

Vad är livslängden på MSBC-150-panelen?

Monokristallina solpaneler har vanligtvis en livslängd på 25 till 30 år, med en liten minskning av verkningsgraden över tiden. MSBC-150 är konstruerad för långvarig användning.

Vad gör jag vid problem med kopplingsboxen?

Koppla inte bort de förkopplade kablarna och byt inte plats på polerna. Om ett problem uppstår, kontakta eftermarknadsservice. Försök inte reparera själv.

Hur vet jag om panelen fungerar korrekt?

Kontrollera regelbundet spänning och ström med en multimeter vid kopplingsboxens terminaler (i solljus). Jämför med nominella värden: Vmpp ~26,1 V, Impp ~5,75 A. En betydande minskning kan indikera ett problem.

BRUKSANVISNING MSBC-150 Mestic

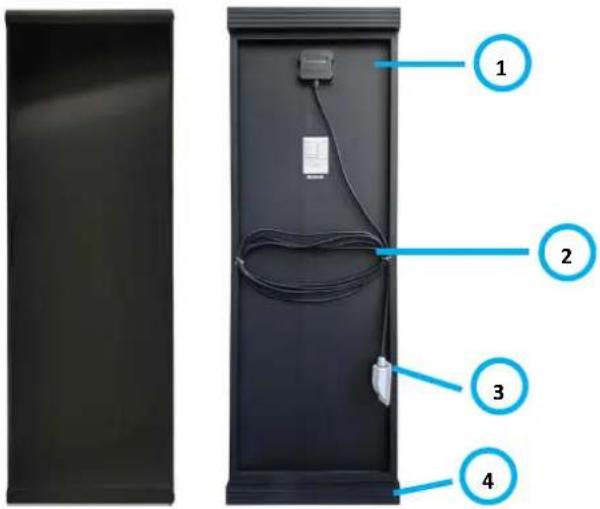

1. Kopplingsdosa
2. Kablar
3. Takgenomföring
4. Monteringsfaste

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maximal effekt (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spänning vid Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Ström vid Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Öppen kretsspañning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortslutningsström (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Allmanna instruktioner

Innan du anvanderenna apparat, las bruksanvisingen noggrant.

Obs: Så snart solpanelen utsats for Ijus eller solljus, aktiveras terminalerna i kopplingsdosan. For att undvika kortslutninger vid montering och anslutning av solpanelerna kan du vrida panelerna bort fran Ijuset erler tacka dem sa att de inte producerar el under monteringsprocessen. Ta bort locket narr anslutningen arclar.

Allmanna monteringsanvisningar:

1. Montera alltid panelen på en rak, plan yta. Böj eller vrid inte panelen.
2. Forsok aldrig att demontera panelen.
3. Undvik borrning aller svetsning i ramen där det ar möjligt.
4. Använd inte vassa metallverktyg aller andra foremål som kan repa panelens yta.
5. Montera panelen horisontellt aller vertikalt med kopplingsdosan högst upp.
6. Valj en plats for panelen med sà lite skugga som möjligt. Tänk på att om solpanelen ár skuggadkommen uteffekten att minska.
7. Montera panelen sà att luften kan cirkulera fritt rund den.
8. De medfoljande kablarna ar redan anslutna for dig i kopplingsdosan. Koppla inte bort den ell er byt plus- och minusterminalerna.
9. Anslut alltid batteriet till laddningsregulatorn innan du ansluter solcellsmodulen.
10. Kontrollera systemet regelbundet for att se till att det fungerar normalt.

Faststallande av plats:

1. Bestam platsen for installation av solpanelen genom att placera den pa onskad plats.
2. Markera denna plats och kontrollera att det finns tillräckligt med utrymme runt panelen.
3. Planera forlaggandet av dina ledninger innan du fortsätter med installationen.

Montering:

1. När du har kontrollerat din monteringsplats færster du panelerna pa önskad plats med fæstena, med lámpligt monteringsförseglingsmedel eller lim. Folj instruktionerna pa forpackningen for respektive produkt.

2. Obs! Se till att ytan pa vilken fasena ar placerae ar ren, fri fran fett och damm och torr. Vi rekommenderar att du ruggar upp ytan forst innan du avfettar den ordentigt. Tätningsmedel ell er lim i en ren, torr miljö.

3. Se till att limmet bildar en bra tätning pa monteringsytan genom att applicerera en jämn, kontinuierlig remsa i asarna langst ner pa monteringsfastena. Volymen ay tatningsmedlet ell rimmet bör vara storre an asarna.
4. Tryck ner panelen jämnt och forsiktigt på den valda platsen.
5. Ta bort overflödtigt tatningsmedel aller lim.
6. Låt tätningsmedlet eller limmet torka ordentlich. Följ instruktionerna på forpackningen fur respektive produkt for detta.
7. Obs: Dubbelkolla helst panelens matt med monteringsfastena och den valda platsen for att undvika fel. Tätningsmedlet eller limmet ar mycket svart att ta bort after applicering.

Dragning av kablar:

1. Innan du kan installerera takgenomforgen, hitta den lampligaste platsen for dina strömkablar att gå genom taket. Innan du borrar, kontrollera igen att det inte finns nagra andra kablar, rör, etc, pa den plats du vill borra.
2. När du ar saker pa vad din ingängspunkt ar, borra hal ay ratt storlek.
3. Kontrollera att kablarna ar genom kabelhålen i takgenomföringen och dra kablarna genom hål som borrats i taket till önskad plats.
4. Obs! Se till att ytan pa vilken takgenomforgen den ar placerad ar ren, fri fran fett och damm och torr. Vi rekommenderar att du ruggar upp ytan forst innan du avfettar den ordentligt.
5. Applicera en jänn, kontinuierlig remsa av tätningsmedel aller lim pa undersidan av kabelgenomforgenen och faden den pa monteringsytan, se till att de borrade halen ar helt tackta.
6. Nar tätningsmedlet erer limmet har hardsat kan du ocksap applicera ettt tattningsmedel for att sakerstalla en vattentata tattning runt kabelgenomforingen.

Obs: En solpanel maste anslutas tillett batterisystem via en laddningsregulator. For correkt installation, folj instruktionerna som medfoljer Produkten.

Serie- och parallellanslutning

Om mer'an en panel anvands kan de anslutas antingen i série aller parallelt.

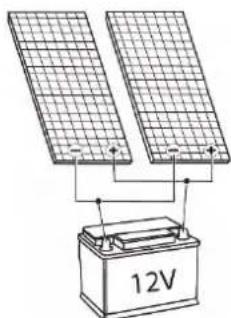

Parallel:

For att ansluta 2 solpaneler i ett 12 V-system, anslut panelerna parallellt genom att ansluta plus till plus och minus till minus.

Serie:

For att ansluta 2 solpaneler i ett 24 V-system, anslut panelerna i série genom att ansluta en panels plus till minus på新闻记者.

Plus och minus anslutningsvy:

Öppna kopplingsdosan genom att försiktigt lossa flikarna med en skruvmejsel.

1. Kopplingsdosa
2. Negativ pol och anslutning
3. Positiv pol och anslutning

Observera: De medfoljande kablarna har redan anslutits at dig i anslutningsdosan. Koppla inte bort detta och byt inte ut plus- och minusanslutningarna.

Underhäll

1. Normalt racker det med normal nederbord och vind for att halla modulglaset rent. Vid behov kan du rengora glaset med en mjuk trasa med ett milt rengoringsmedel och 50% vatten.
2. Obs: Skada inte skyddsfimen pa baksidan av solpanelerna.

Atervinning

Denna produkt har symbolen for avfallssorting som elektrisk och elektronisk utrustning. Dettainnebar attenna Produkt maste hanteras i enlighet med EU-direktiv (2012/19/EU) for att kunna atervinnas ell demonteras for att minimera dess paverkan pa miljon. For mer information, kontakta dina lokala ell regionala myndigheter. Elektroniskaprodukter som inte ingar i sorteringsprocessen for avfall ar potentiell farliga for miljön och manniskors halsa pa grund av forekomsten av farliga amnen.

Forsakran om overensstammelse

Härmed förklarar EURO ACCESSOIRES Sattenheten MSBC-110/-130/-150/-170/-190/-220/-250/-300, uppyller alla grundläggande krav och andra relevanta foreskrifter som anges i det europeiska direktivet om elektromagnetisk

kompatibilitet (2014/30/EU) och lagspänningsdirektivet (2014/35/EU). Om du behöver en fullständig fösakran om überensstammelse kan du kontakta adressen som anges på baksidan av denna bruksanvisning.

NORSK

1. Koblingsboks
2. Kabler
3. Takpenetrering
4. Monteringsbrakett

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maksimal effekt (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spenning ved Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Strøm ved Pmax (Impp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Äpen kretsspenning (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kortslutningsstrøm (isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A
