MSBC-150 - Solarmodul Mestic - Kostenlose Bedienungsanleitung

Marke	Mestic
Modell	MSBC-150
Produkttyp	Monokristallines Photovoltaik-Solarmodul
Maximale Leistung (Pmax)	150 W
Spannung bei maximaler Leistung (Vmpp)	26,10 V
Strom bei maximaler Leistung (Impp)	5,75 A
Leerlaufspannung (Voc)	29,70 V
Kurzschlussstrom (Isc)	6,10 A
Abmessungen (ca.)	Nicht in der Anleitung angegeben
Gewicht (ca.)	Etwa 10-12 kg
Stromversorgung	Solarenergie (Sonnenlicht)
Hauptfunktionen	Umwandlung von Sonnenenergie in Elektrizität, Laden von Batterien über Regler
Wartung und Reinigung	Reinigen Sie die Glasoberfläche mit einem weichen Tuch und einem milden, in 50% Wasser verdünnten Reinigungsmittel
Sicherheit	Das Panel nicht biegen oder verdrehen, Schatten vermeiden, immer zuerst die Batterie anschließen, dann das Panel
Ersatzteile und Reparierbarkeit	Nicht angegeben (Panel nicht zerlegen)
Allgemeine Informationen	Bedienungsanleitung in mehreren Sprachen verfügbar. Entspricht den EU-Richtlinien (2014/30/EU, 2014/35/EU).

Häufig gestellte Fragen - MSBC-150 Mestic

Wie installiere ich das Solarmodul MSBC-150?

Wählen Sie einen wenig schattigen Standort, vorzugsweise nach Süden ausgerichtet. Montieren Sie das Modul auf einer ebenen und geraden Fläche, horizontal oder vertikal mit der Anschlussdose oben. Sorgen Sie für freie Luftzirkulation um das Modul. Befestigen Sie es mit den mitgelieferten Halterungen und einem geeigneten Dichtmittel oder Kleber.

Kann ich mehrere MSBC-150 Module miteinander verbinden?

Ja, Sie können die Module in Reihe (für ein 24V-System durch Verbinden von Plus mit Minus) oder parallel (für ein 12V-System durch Verbinden von Plus mit Plus und Minus mit Minus) schalten.

Was tun, wenn das Modul keinen Strom produziert?

Überprüfen Sie, ob das Modul im Schatten liegt oder blockiert ist. Kontrollieren Sie die Anschlüsse der Anschlussdose. Stellen Sie sicher, dass Laderegler und Batterie korrekt angeschlossen sind (die Batterie muss vor dem Modul angeschlossen werden).

Kann ich das Modul ohne Laderegler verwenden?

Nein, ein Laderegler ist zwingend erforderlich, um eine Überladung der Batterie zu vermeiden. Das Modul muss über einen geeigneten Laderegler an die Batterie angeschlossen werden.

Wie warte ich das Solarmodul?

Regen und Wind reinigen die Oberfläche normalerweise. Falls nötig, reinigen Sie die Glasoberfläche mit einem weichen, in einem milden, zu 50% mit Wasser verdünnten Reinigungsmittel getränkten Tuch. Kratzen Sie die Oberfläche nicht und beschädigen Sie die Rückseitenfolie nicht.

Kann ich das Modul auf einem Dach montieren?

Ja, verwenden Sie den mitgelieferten Dachdurchgang. Bohren Sie Löcher unter Vermeidung vorhandener Kabel oder Rohre. Tragen Sie Dichtmasse um den Kabeldurchgang auf, um die Abdichtung zu gewährleisten.

Welche Sicherheitsvorkehrungen sind zu beachten?

Biegen oder verdrehen Sie das Modul nicht. Zerlegen Sie niemals die Anschlussdose oder die Kabel. Vermeiden Sie, den Rahmen zu durchbohren oder zu löten. Decken Sie das Modul während der Installation ab, um Kurzschlüsse zu vermeiden.

Wie lange ist die Lebensdauer des MSBC-150 Moduls?

Monokristalline Solarmodule haben in der Regel eine Lebensdauer von 25 bis 30 Jahren, mit einem leichten Leistungsabfall im Laufe der Zeit. Das MSBC-150 ist für eine langlebige Nutzung ausgelegt.

Was tun bei einem Problem mit der Anschlussdose?

Trennen Sie die vorkonfektionierten Kabel nicht und vertauschen Sie nicht die Anschlüsse. Wenn ein Problem auftritt, kontaktieren Sie den Kundendienst. Versuchen Sie nicht, selbst Reparaturen durchzuführen.

Wie erkenne ich, ob das Modul ordnungsgemäß funktioniert?

Überprüfen Sie regelmäßig Spannung und Strom mit einem Multimeter an den Anschlüssen der Anschlussdose (unter Sonneneinstrahlung). Vergleichen Sie mit den Nennwerten: Vmpp ~26,1V, Impp ~5,75A. Ein deutlicher Abfall kann auf ein Problem hinweisen.

BEDIENUNGSANLEITUNG MSBC-150 Mestic

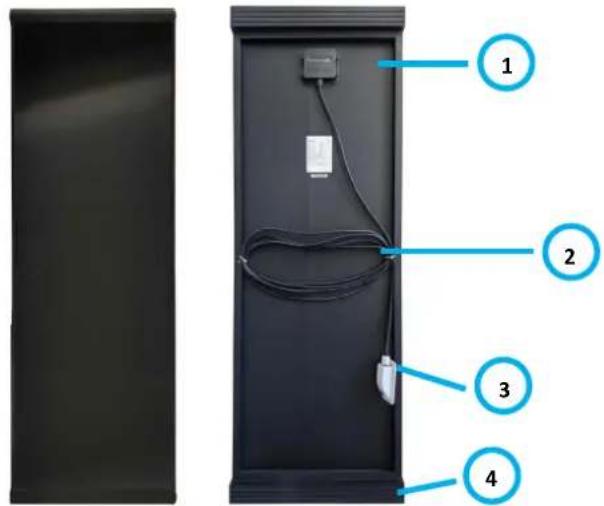

1. Anschlusskanten
2. Kabel
3. Dachdurchführung
4. Montagehalterung

	MSBC-110	MSBC-130	MSBC-150	MSBC-170	MSBC-190	MSBC-220	MSBC-250	MSBC-300
Maximale Leistung (Pmax)	110W	130W	150W	170W	190W	220W	250W	300W
Spannung bei Pmax (Vmpp)	19.14V	24.36V	26.10V	20.88V	17.40V	20.88V	23.56V	22.94V
Strom bei Pmax (lmpp)	5.23A	5.34A	5.75A	8.15A	10.92A	10.54A	10.62A	13.08A
Leerlaufspannung (Voc)	21.78V	27.72V	29.70V	23.76V	20.10V	23.40V	27.36V	26.64V
Kurzschlussstrom (Isc)	5.54A	5.66A	6.10A	8.64A	11.58A	11.17A	11.26A	13.87A

Allgemeine Hinweise

Bevor du das Gerät benutzt, lies die Bedienungsanleitung sorgfältig durch.

Bewahre die Anleitung zum späteren Nachschlagen auf.

Montage

Achtung: Sobald das Solarmodul Licht oder Sonnenlicht ausgesetzt wird, werden die Klemmen im Anschlusskosten unter Spannung gesetzt. Um Kurzschlüsse bei der Montage und dem Anschluss der Solarmodule zu vermeiden, kannst du die Module vom Licht wegdrehen oder sie abdecken, damit sie während des Anschlusses keinen Strom erzeugen. Entferne die Abdeckung, wenn der Anschluss abgeschlossen ist.

Allgemeine Montagehinweise:

1. Montiere das Modul immer auf einer geraden, flachen Oberfläche. Biege oder verdrehe das Modul nicht.
2. Versuche niemals, das Modul zu zerlegen.
3. Vermeide es nach Möglichkeit, in den Rahmen zu bohren oder zu schweiBen.
4. Verwende keine scharfen Metallwerkzeuge oder andere Gegenstände, die die Oberfläche des Moduls zerkratzen konnten.
5. Installiere das Modul waagerecht oder senkrecht mit dem Anschlusskosten an der Oberseite.
6. Wähle einen Standort für das Modul, an dem es möglichst weniger Schatten ausgesetzt ist. Denke daran, dass die Leistung abnimmt, wenn das Solarmodul beschattet wird.
7. Montiere das Modul so, dass die Luft frei um das Modul herum zirkulieren kann.
8. Die mitgelieferten Kabel sind bereits für dich im Anschlusskosten angeschlossen. Trenne sie nicht ab und vertausche nicht die Plus- und Minusklemmen.
9. Schließe die Batterie immer an den Laderegler an, bevor du das Solarmodul anschließt.
10. Überprüfe das System regelmäßig, um sicherzustellen, dass es ordnungsgemäß faktioniert.

Standort bestimmen:

1. Bestimme den Standort für die Installation des Solarmoduls, indem du es an der gewünschten Stelle anbringst.
2. Markiere diese Stelle und prüfe, ob um das Modul herum genügend Platz vorhanden ist.
3. Plane die Verlegung deiner Kabel, bevor du mit der Installation beginnst.

Befestigung:

1. Sobald du deinen Montageort überprüft hast, befestigst du die Module an der gewünschten Stelle mit den Halterungen, mit dem entsprechenden Montagemittel oder mit Montagekleber. Befolge die Anweisungen auf der Verpackung des jeweiligen Produkts.
2. Achtung: Stelle sicher, dass die Oberfläche, auf der die Halterungen angebracht werden, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest. Bringe das Dichtungsmittel oder den Kleber in einer sauberen, trockenen Umgebung an.
3. Vergewissere dich, dass der Kleber eine gute Dichtung auf der Montagefläche bildet, indem du einen gleichmäßigen, durchgehenden Streifen in den Rillen an der Unterseite der Montagehalterungen aufträgst. Das Volumen des Dichtungsmittels oder Klebers sollene bigger sein als die Rillen.
4. Drücke gleichmäßig und kontrolliert auf das Modul an der gewählten Stelle.
5. Entferne überschüüssiges Dichtungs- oder Klebemittel.
6. Lass das Dichtungsmittel oder den Kleber gut trocknen. Befolge darauf die Anweisungen auf der Verpackung des jeweiligen Produkts.
7. Achtung: Überprüfe die Maße des Moduls mit den Montagehalterungen und dem gewählten Standort, um Fehler zu vermeiden. Das Dichtungsmittel oder der Kleber{lsst sich nur sehr schwer entfernen, wenn er einmal aufgetragen wurde.

Kabelfuhrung:

1. Bevor du die Dachdurchführung installieren kannst, musst du die geeignetste Stelle finden, an der deine Stromkabel durch das Dach geführt werden. Vergewissere dich vor dem Bohren noch einmal, dass an der Stelle, an der du bohrst, keine anderen Kabel, Leitungen usw. verlaufen.
2. Wenn du dir sicher bist, wo du bohren möchtest, bohrst du Locher in der richtigen Gröbe.
3. Überprüfe, ob die Kabel durch die Kabellocher in der Dachdurchführung verlaufen, und führe die Kabel durch die Bohrungen im Dach an die gewünschte Stelle.
4. Achtung: Stelle sicher, dass die Oberfläche, auf der die Dachdurchführung angebracht wird, sauber, fettfrei, staubfrei und trocken ist. Wir empfehlen dir, die Oberfläche zuerst aufzurauen, bevor du sie gründlich entfettest.
5. Trage einen gleichmäßigen, durchgehenden Streifen Dichtungsmittel oder Kleber auf die Unterseite der Kabeldurchführung auf und befestige sie an der Montagefläche, wobei du darauf auf achtest, dass die gebohrten Löcher vollständig abgedeckt sind.
6. Nachdem das Dichtungsmittel oder der Kleber ausgeharet ist, kannst du auch ein Dichtungsmittel auftragen, um eine wasserdichte Abdichtung um die Kabeldurchführung zu gewährleisten.

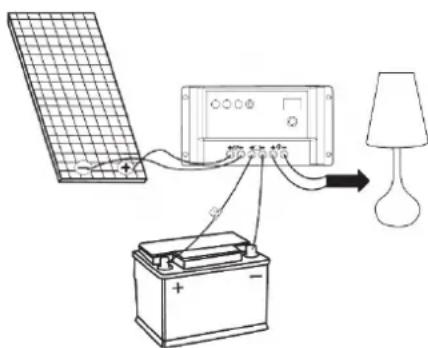

Achtung: Ein Solarmodul muss über einen Laderegler an ein Batteriesystem angeschlossen werden. Befolge für eine korrekte Installation die Anweisungen, die dem Produkt beiliegen.

Reihen- und Parallelschaltung

Wenn mehr als ein Modul verwendet wird, können sie entweder in Reihe oder parallel geschaltet werden.

Parallel:

Um 2 Solarmodule in einem 12-V-System anzuschreiben, verbindest du die Module parallel, indem du den Pluspol mit dem Pluspol und den Minuspol mit dem Minuspol verbindest.

Reihe:

Um 2 Solarmodule in einem 24-V-System anzuschlieben, schaltest du die Module in Reihe, indem du den Pluspol des einen Moduls mit dem Minuspol des nachsten Moduls verbindest.

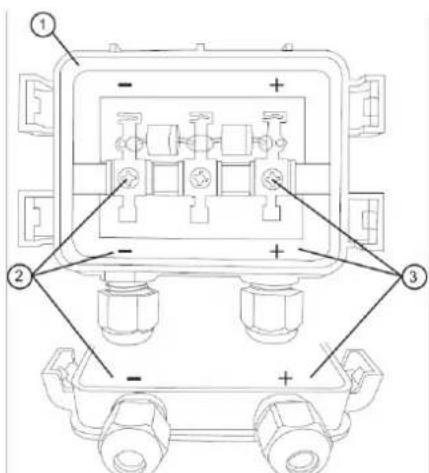

Ansicht der Plus- und Minusanschlüsse:

Öffne den Anschlusskasten, indem du die Laschen mit einem Schraubenzieher vorsichtig lockerst.

1. Anschlusskasten
2. Minuspol und Anschluss
3. Pluspol und Anschluss

Bitte beachten Sie: Die mitgelieferten Kabel sind bereits in der Anschlussbox für Sie angeschlossen. Trennen Sie diesen nicht und vertauschen Sie nicht die Plus- und Minusanschlüsse.

Wartung

1. Normalerweise reichen normaler Regen und Wind aus, um das Modulglas sauber zu halten. Falls nötig, kannst du das Glas mit einem weichen Tuch mit einem milden Reinigungsmittel und 50% Wasser reinigen.
2. Achtung: Achte darauf, dass die Schutzfolie auf der Rückseite der Solarmodule nicht beschadigt wird.

Richtige Einweg-Methode von diesen Produktes.

These Kennzeichnung zeigt an, dass these Gerät EU-weit nicht zusammen mit Hausmüll entsorgt werden sollen (2012/19/EU). Zur Vermeidung von möglichen Umwelt- oder Gesundheitsschäden durch unkontrollierte Abfallentsorgung recycleln Sie es verantwortungsvoll zur Förderung einer nachhaltigen Wiederverwendung von Rohstoffen. Nutzen Sieitte Rückgabe- und Sammelsysteme oder wenden Sie sich an den Einzelhändler, bei dem sie das Gerät erworben haben, um es zurückzugegeben. So kann das Gerät umweltschonend recyclelt werden.

Konformitätserklarung

Hiermit erklart die Firma EURO ACCESSOIREs, dass sich das Gerät MSBC-110/-130/-150/-170/-190/-220/-250/-300 in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EU) befi ndet. Brauchen Sie eine völlige Konformitätserklärung,itte behnne Sie Kontakt auf mit die Adresse am Rückseite dieser Bedienungshinweise.
